Produkttyp	Pneumatischer Nagler (Heftgerät)
Marke	Silverline
Modell	868544
Betriebsdruck	4,8 - 7,5 bar (70 - 108 psi)
Maximaldruck	7,5 bar (108 psi)
Luftverbrauch	113 - 170 L/min (4 - 6 ft³/min)
Lufteinlass	Schnellanschluss 1/4" BSP
Nagelkaliber	18, Länge 15 - 50 mm
Kassettenkapazität	100 Nägel
Gewicht	1,4 kg
Schalldruckpegel	92,8 dB(A) (K=2,5 dB)
Schallleistungspegel	105,8 dB(A) (K=2,5 dB)
Gewichtete Vibration	2,67 m/s² (K=1,5 m/s²)
Sicherheit	Sicherheitskontakt, Doppelauslöser
Luftversorgung	Saubere und trockene Druckluft mit Inline-Öler
Wartung	Tägliche Schmierung mit 3-4 Tropfen Druckluftöl in den Lufteinlass
Garantie	3 Jahre (Registrierung innerhalb von 30 Tagen erforderlich)
Verwendungszweck	Leichte bis mittlere Befestigungsarbeiten (Haushalt)
Ersatzteile	Schnellanschlüsse EQ-4/EN-6, Sechskantschlüssel, Öl (bei Silverline erhältlich)

Häufig gestellte Fragen - 868544 SILVERLINE

Welche Nagelart wird für den Silverline 868544 Nagler verwendet?

Verwenden Sie Nägel der Stärke 18 mit einer Länge von 15 bis 50 mm. Verwenden Sie nur für dieses Gerät vorgesehene Nägel, um Verletzungs- und Funktionsstörungsrisiken zu vermeiden.

Wie wird das Nagelmagazin geladen?

Trennen Sie das Gerät von der Luftzufuhr. Drücken Sie die Magazinverriegelung (4) und schieben Sie die Abdeckung (5) zum Öffnen. Setzen Sie die Nägel ein, wobei die Spitzen zum Werkstück zeigen (gegenüber dem Griff). Schließen Sie die Abdeckung bis zum Einrasten.

Wie wird die Eintreibtiefe der Nägel eingestellt?

Die Tiefe wird durch Ändern des Luftdrucks eingestellt: ein niedrigerer Druck verringert die Tiefe. Testen Sie immer an einem Materialrest, bevor Sie am endgültigen Werkstück arbeiten.

Was tun, wenn ein Nagel im Nagler steckt?

Trennen Sie die Luftzufuhr. Öffnen Sie das Magazin und entfernen Sie den blockierten Nagel mit einer Zange. Wenn die Blockade an der vorderen Platte ist, lösen Sie die beiden Sechskantschrauben (7) mit dem Sechskantschlüssel (9), entfernen Sie die vordere Abdeckung und dann den Nagel. Bauen Sie alles wieder zusammen und überprüfen Sie den Sicherheitskontakt vor der Wiederverwendung.

Wie wird der Nagler geschmiert?

Wenn Sie keinen Inline-Öler haben, trennen Sie die Luftzufuhr und entfernen Sie die Nägel. Träufeln Sie 3-4 Tropfen Druckluftwerkzeug-Öl in den Lufteinlass. Schließen Sie die Luft wieder an und betätigen Sie das Werkzeug mehrmals. Wiederholen Sie dies bei intensiver Nutzung bis zu 3 Mal täglich. Verwenden Sie niemals normales Motoröl.

Welchen Luftdruck soll ich für den Silverline 868544 Nagler verwenden?

Der empfohlene Betriebsdruck beträgt 4,8 bis 7,5 bar (70 bis 108 psi). Überschreiten Sie niemals 7,5 bar. Verwenden Sie saubere, trockene Druckluft, idealerweise mit einem Inline-Öler und Wasserabscheider.

Wie wird die ordnungsgemäße Funktion des Sicherheitskontakts überprüft?

Trennen Sie die Luftquelle und stellen Sie sicher, dass das Magazin leer ist. Schließen Sie die Luft wieder an. Drücken Sie den Sicherheitskontakt gegen ein Stück Holz, ohne den Abzug zu betätigen: Das Werkzeug darf nicht auslösen. Betätigen Sie den Abzug, während der Kontakt nicht gegen Holz drückt: Das Werkzeug darf nicht auslösen. Drücken Sie dann den Kontakt gegen das Holz und betätigen Sie gleichzeitig den Abzug: Das Werkzeug muss auslösen.

Welche Schutzausrüstung sollte bei der Verwendung getragen werden?

Tragen Sie stets einen stoßfesten Augenschutz. Verwenden Sie außerdem Gehörschutz (der Lärm kann 85 dB überschreiten), Schutzhandschuhe und einen Helm bei Arbeiten in der Höhe. Vermeiden Sie lockere Kleidung.

Wie wird der Nagler täglich gewartet?

Überprüfen Sie regelmäßig den festen Sitz der Schrauben. Reinigen Sie das Gerät mit einer weichen Bürste oder einem trockenen Tuch. Schmieren Sie wie angegeben. Entleeren Sie täglich den Wasserabscheider des Kompressors. Lagern Sie das Werkzeug an einem trockenen und sicheren Ort außerhalb der Reichweite von Kindern.

Was tun, wenn der Nagler nicht mehr oder nur noch zeitweise funktioniert?

Überprüfen Sie den Luftdruck (4,8-7,5 bar). Reinigen Sie den Mechanismus, indem Sie die Schmierung mehrmals wiederholen. Untersuchen Sie Anschlüsse und Schläuche auf Lecks (ziehen Sie sie fest oder verwenden Sie PTFE-Band). Reinigen Sie den Siebfilter unter dem Schnellanschluss. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Silverline-Servicecenter.

BEDIENUNGSANLEITUNG 868544 SILVERLINE

DE Druckluft-Stauchkopfnagler, 50 mm

ES Calavadora neumática 50 mm

WICHTIGER HINWEIS: Die Teileübersichten und Explosionszeichnungen in dieser Betriebsanleitung sind unverbindlich und dienen lediglich als Referenz. Der Hersteller übernimmt bezüglich eigenmächtig durchgeführter Reparaturen und/oder anderer Montage-/Demontageverfahren am Werkzeug keinerlei Gewährleistung oder Garantie gegenüber dem/der Käufer(in). Der Hersteller weist ausdrücklich darauf hin, dass sämtliche Instandsetzungsarbeiten und der Austausch von Ersatzteilen ausschließlich von eine(r)m qualifizierten Techniker(in) bei einer von Silverline zugelassenen Reparaturwerkstatt und niemals vom Käufer selbst durchzuführen sind. Der/die Käufer(in) übernimmt sämtliche Risiken und jegliche Haftung im Zusammenhang mit eigenmächtig durchgeführten Reparaturen am Originalprodukt sowie dem Austausch von Teilen und anderen Modifizierungen des Originalprodukts. Die Explosionszeichnungen dienen nur zur Veranschaulichung. Für dieses Gerät sind keine Silverline-Ersatzteile lieferbar.

ES

Diagrama de montaje

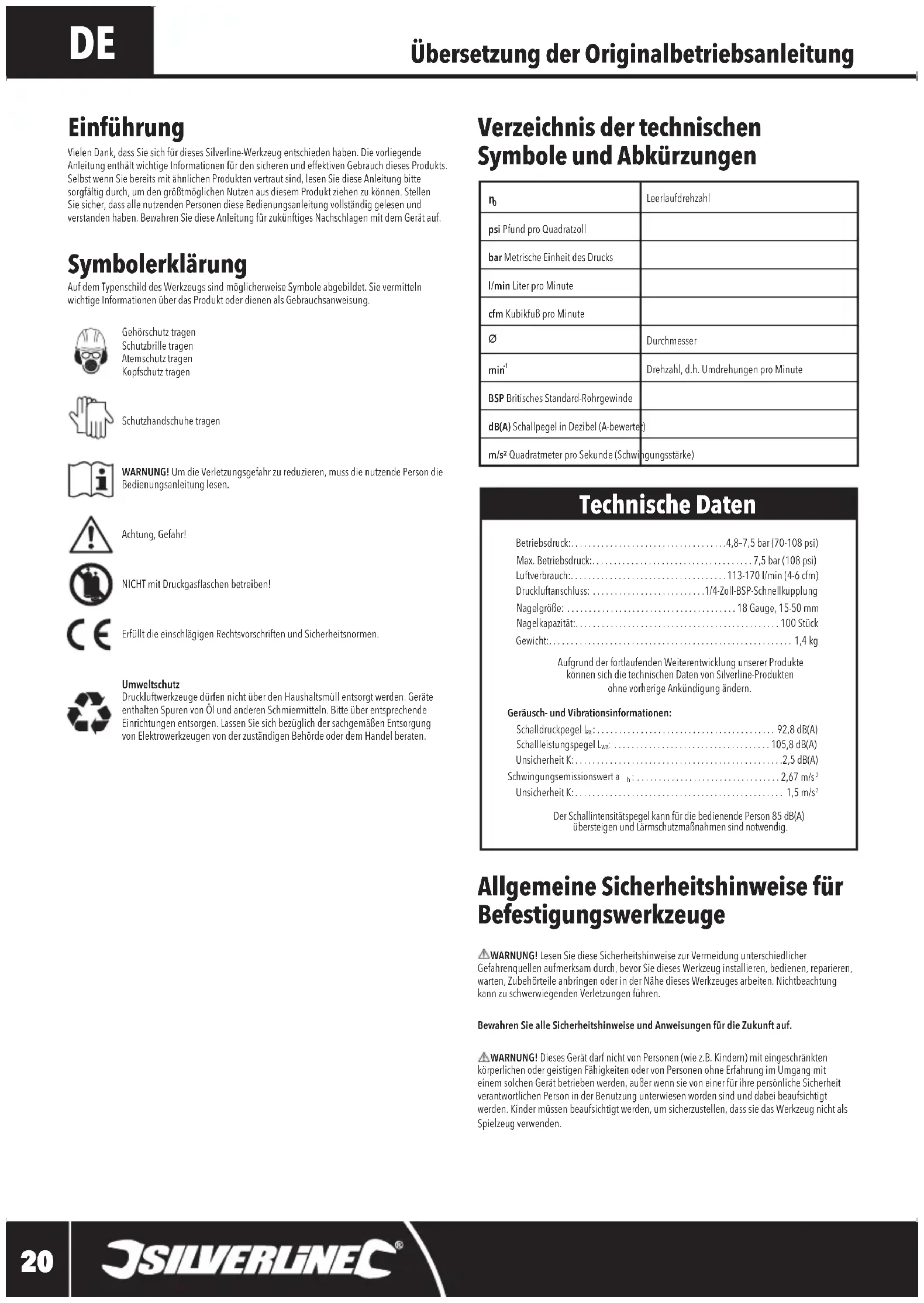

Vielen Dank, dass Sie sich für dieses Silverline Werkzeug entschieden haben. Die vorliegende Anleitung enthält wichtige Informationen für den sicheren und effektiven Gebrauch dieses Produkts. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Produkt ziehen zu können. Stellen Sie sicher, dass alle nutzenden Personen diese Bedienungsanleitung vollständig gelesen und verstanden haben. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen mit dem Gerät auf.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Schutzbrille tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

WARNUNG! Um die Verletzungsgefahr zu reduzieren, muss die nutzende Person die Bedienungsanleitung lesen.

Achtung, Gefahr!

NICHT mit Druckgasflaschen betreiben!

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen.

Umweltschutz

Druckluftwerkzeuge dürfen nicht über den Haushaltsmüll entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln. Bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Handel beraten.

Verzeichnis der technischen Symbole und Abkürzungen

n_b	Leerlaufdrehzahl
psi Pfund pro Quadratzoll
bar Metrische Einheit des Drucks
l/min Liter pro Minute
cfm Kubikfuß pro Minute
∅	Durchmesser
min ^1	Drehzahl, d.h. Umdrehungen pro Minute
BSP Britisches Standard Rohrgewinde
dB(A) Schallpegel in Dezibel (A-bewertet)
m/s ^2 Quadratmeter pro Sekunde (Schwingungsstärke)

Technische Daten

Betriebsdruck: 4,8-7,5 bar (70-108 psi)

Max. Betriebsdruck: 7,5 bar (108 psi)

Luftverbrauch: 113-170 l/min (4-6 cfm)

Druckluftanschluss: 1/4 Zoll-BSP-Schnellkupplung

Nagelgröße: 18 Gauge, 15-50 mm

Nagelkapazität: 100 Stück

Gewicht: 1,4 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Geräusch- und Vibrationsinformationen:

Schalldruckpegel I _pA : 92,8 dB(A)

Schallleistungspegel L_zS : 105,8 dB(A)

Unsicherheit K: 2,5 dB(A)

Schwingungsemissionswert a 2,67 m/s ^2

Unsicherheit K: 1,5 m/s²

Der Schallintensitätspegel kann für die bedienende Person 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

Allgemeine Sicherheitshinweise für Befestigungswerkzeuge

⚠️WARNING! Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmerksam durch, bevor Sie dieses Werkzeug installieren, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Nähe dieses Werkzeuges arbeiten. Nichtbeachtung kann zu schwerwiegenden Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

⚠️WARNING! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Werkzeug nicht als Spielzeug verwenden.

• Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.
• Modifizieren Sie dieses Werkzeug in keinster Weise. Modifikationen können dazu führen, dass Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird.
• Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verfügung.
• Benutzen Sie dieses Werkzeug nicht, wenn es in irgendeiner Art beschädigt ist.
• Werkzeuge müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 (wie in der Symbolbeschreibung beschrieben) vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind. Der Arbeitgeber/Benutzer ist dafür verantwortlich, gegebenenfalls Ersatzbeschriften über den Gerätehersteller zu beziehen.
• Druckluft kann schwerwiegende Verletzungen verursachen:
  • Trennen Sie das Gerät stets von der Druckluftversorgung, wenn es nicht in Gebrauch ist.
• Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehör wechseln, Einstellungen und/oder Reparaturen vornehmen und wenn Sie sich von einem Arbeitsbereich in einen anderen Bereich bewegen.
• Halten Sie die Finger vom Auslöser fern, wenn Sie das Werkzeug nicht bedienen und wenn Sie sich von einem Arbeitsbereich in einen anderen bewegen.
• Richten Sie einen Druckluftstrom niemals auf sich selbst oder auf andere Personen.
• Umherschlagende Schläuche können zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schläuche STETS auf Beschädigungen und lose Verbindungen.
• Tragen Sie ein Druckluftwerkzeug niemals am Schlauch.
• Überschreiten Sie niemals den auf dem Gerät angegebenen maximalen Betriebsdruck.
• Überprüfen Sie das Gerät und Zubehör vor jedem Gebrauch sorgfältig. Verwenden Sie das Gerät nicht, wenn Einzelteile fehlen, beschädigt oder abgenutzt sind.
• Druckluftwerkzeuge sollten nur mit Druckluft mit dem niedrigsten Druck betrieben werden, der für die jeweilige Aufgabe erforderlich ist, um Lärm und Vibrationen zu reduzieren und den Verschleiß zu minimieren.
• Verwenden Sie niemals reinen Sauerstoff oder brennbare Gase für den Betrieb eines Druckluftwerkzeugs. Druckluftwerkzeuge sind nicht für diese Stromquellen ausgelegt und ihre Verwendung stellt eine Brand- und Explosionsgefahr dar.
• Beachten Sie, dass Druckluftwerkzeuge während des Gebrauchs kalt werden können, was die Griffigkeit, die Kontrolle und die Anfälligkeit für vibrationsbedingte Verletzungen beeinträchtigt.
  WICHTIG: Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Wenn Sie Zweifel bezüglich der Verwendung des Geräts haben, DANN VERWENDEN SIE ES NICHT.
  a) Seien Sie sich bewusst, dass im Falle eines Versagens des Werkzeugs oder seines Zubehörs und beim Zerbrechen des Werkstücks Hochgeschwindigkeitsgeschosse entstehen können.
  b) Tragen Sie bei der Benutzung des Werkzeugs stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hängt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.
  c) Das Risiko gegenüber dritten Personen und Beistehenden sollte an dieser Stelle ebenfalls beurteilt werden.
  d) Vergewissern Sie sich, dass das Werkstück stets sicher befestigt ist.
  e) Der Nagler muss beim Entladen von Nägeln, bei Einstelländerungen, beim Beseitigen von Ladehemmungen oder beim Auswechseln von Zubehörteilen von der Druckluft getrennt werden.
  f) Vergewissern Sie sich, dass die Befestigungsmittel richtig in den Werkstoff eindringen und nicht in Richtung der Bedienperson und/oder umstehender Personen abgelenkt/abgeschossen werden können.
  g) Lassen Sie beim Eintreiben von Befestigungselementen in dünnes Material oder Randbereiche äußerste Vorsicht walten. Die Befestigungselemente könnten das Material vollständig durchdringen oder verfehlen und zu Schäden oder zu Verletzungen umstehender Personen führen.
  h) Während des Betriebs können Abfälle aus dem Werkstück und dem Befestigungssystem austreten.
  i) Stellen Sie sicher, dass das Werkzeug stets sicher am Werkstück anliegt und nicht abrutschen kann.

Risiken durch geschossartige Fragmente

Betriebsrisiken

a) Bedien- und Wartungspersonal müssen körperlich in der Lage sein, die Masse und das Gewicht des Werkzeugs sowie, die bei dessen Verwendung auftretenden Kräfte, handhaben zu können.
b) Halten Sie das Werkzeug vorschriftsmäßig; seien Sie jederzeit bereit, plötzliches Ausschlagen abzufangen und haben Sie stets beide Hände am Werkzeug.
c) Achten Sie auf eine gut ausbalancierte Körperposition und sorgen Sie für einen sicheren Stand.
d) Verwenden Sie ausschließlich vom Hersteller empfohlene Schmiermittel.
e) Das Tragen einer Schutzbrille ist Pflicht; geeignete Schutzhandschuhe und Arbeitsschutzkleidung werden dringend empfohlen.
f) Tragen Sie bei Überkopfarbeiten einen Schutzhelm.
g) Vermeiden Sie die Berührung mit sich bewegenden Teilen, um Quetsch- und Schnittwunden an Händen und anderen Körperteilen zu vermeiden.

h) Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht-leitfähigen Materialien kann es zu elektrostatischer Aufladung kommen. Ergreifen Sie geeignete Maßnahmen, um dieses Risiko bei der Arbeit mit solchen Materialien zu verringern (z. B. Verwendung eines Erdungssystems).
i) Beachten Sie, dass bei der Verarbeitung bestimmter Materialien Brand- oder Explosionsgefahr besteht. Treffen Sie geeignete Vorsichtsmaßnahmen, um Gefahren zu reduzieren. Es liegt in der Verantwortung der Arbeitgeber, allen Nutzenden die Risiken deutlich machen.
j) Gerät ausschalten/ Start-Stopp-Steuerung freigeben, wenn die Luft-/ Stromversorgung unterbrochen ist.
k) Betreiben Sie das Gerät niemals mit deaktiviertem Sicherheitsmechanismus.
I) Benutzen Sie kein defektes oder anomal arbeitendes Druckluftwerkzeug. Stellen Sie die Arbeit sofort ein und lassen Sie das Gerät von einem zugelassenen Kundendienst reparieren.
m) Seien Sie vorsichtig bei der Handhabung von Verbindungselementen, insbesondere beim Laden und Entladen, da die Befestigungselemente scharfe Spitzen haben, die Verletzungen verursachen können.
n) Nicht auf die Verwendung mit dem Gerät ausgelegte Befestigungselemente oder solche in der für das Gerät falschen Größe können Verletzungen der Bedienperson und/oder Schäden am Gerät verursachen.
o) Tragen Sie nur Handschuhe, die ein angemessenes Fingergefühl und eine sichere Kontrolle über die Auslöser und alle Einstellvorrichtungen ermöglichen.

Risiken durch wiederholte Bewegungsabläufe

Bei der Arbeit mit diesem Werkzeug ist es möglich, dass Sie Unbehagen in den Händen, Armen, Schultern, im Nacken oder in anderen Körperteilen verspüren.

a) Die Bedienperson muss während der Arbeit mit diesen Werkzeug darauf achten, stets eine bequeme Körperhaltung mit festem Stand einzuhalten; unbequeme Positionen und Stellungen, die zum Verlust des Gleichgewichtes führen können, sind zu vermeiden. Nutzende Personen sollten ihre Körperhaltung bei länger andauernden Arbeiten in regelmäßigen Abständen verändern, um Ermüdung und Unwohlsein vorzubeugen.

b) Warnsignale wie bleibendes oder wiederauftretendes Unbehagen, akutes oder anhaltendes Schmerzgefühl, Pochen, Kribbeln, Taubheit, Brennen oder Versteifungen dürfen nicht ignoriert werden. Der Arbeitgeber muss umgehend informiert und eine medizinische Fachkraft hinzugezogen werden.

Risiken durch Zubehörteile

a) Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehörteile anbringen oder austauschen.

b) Vermeiden Sie während und unmittelbar nach der Verwendung direkten Kontakt mit dem eingesetzten Werkzeug, da dieses heiß oder scharfkantig sein kann.

c) Verwenden Sie ausschließlich vom Gerätehersteller empfohlenes Zubehör und kompatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.

a) Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehörteile anbringen oder austauschen. b) Vermeiden Sie während und unmittelbar nach der Verwendung direkten Kontakt mit dem eingesetzten Werkzeug, da dieses heiß oder scharfkantig sein kann. c) Verwenden Sie ausschließlich vom Gerätehersteller empfohlenes Zubehör und kompatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.

Arbeitsplatzgefahren

a) Achten Sie bei der Verwendung dieses Werkzeugs auf rutschige Untergründe sowie Stolpergefahren, z.B. durch die Druckluftzuleitung oder Hydraulikschläuche. Ausrutschen, Stolpern und Fallen sind häufig auftretende Arten von Arbeitsunfällen.
b) Blockieren Sie nach Möglichkeit keine Durchgangsstraßen und Durchgänge durch Leitungen und Schläuche. Ergreifen Sie geeignete Maßnahmen zur Verringerung des Stolperrisikos, z. B. durch das Aufstellen von Warnschildern und die Befestigung von Kabeln und Luftleitungen.
c) Gehen Sie in unbekannten Umgebungen vorsichtig vor, um das Risiko von versteckten Gefahren, wie z. B. Stromleitungen, zu minimieren.
d) Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen konzipiert und es ist nicht gegen elektrischen Strom isoliert.
e) Vergewissern Sie sich, dass sich keine elektrischen Leitungen, Gasleitungen usw. in Ihrem Arbeitsbereich befinden, welche durch das Werkzeug beschädigt werden und eine Gefahr darstellen könnten.
f) Halten Sie umstehende Personen fern (wenn Sie in einem Bereich arbeiten, in dem die Wahrscheinlichkeit von Durchgangsverkehr besteht). Markieren Sie Ihren Arbeitsbereich deutlich.

Lärmgefährdungen

Hohe Schallbelastungen können einen bleibenden, schweren Verlust des Hörvermögens und andere Gesundheitsschäden wie Tinnitus (Ohrenklingeln, Pfeiftöne, Summen) hervorrufen. Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.

a) Verwenden Sie geeignete Kontrollmaßnahmen, um das Risiko lärmbedingter Verletzungen zu verringern. Diese umfassen z.B. das Anbringen einer geeigneten Schalldämpfung, welche die Geräuschentwicklung am Werkstück niedrig hält.
b) Verwenden Sie Gehörschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.
c) Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung des Schallpegels vorzubeugen.

d) Wählen, warten und ersetzen Sie Verbrauchsmaterial/Zubehör regelmäßig wie in dieser Anleitung beschrieben, um einen unnötigen Anstieg der Geräuschbelastung zu verhindern.
e) Falls das Gerät über einen Schalldämpfer verfügt, stellen Sie sicher, dass dieser stets verwendet wird und sich in einwandfreiem Zustand befindet.
f) Ergreifen Sie Maßnahmen, um den Lärm im Arbeitsbereich so weit wie möglich zu reduzieren (z. B. durch die Verwendung von Dämmatten).

Vibrationsgefährdungen

Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Händen und Armen führen. Nicht alle Vibrationsgefahren können durch die Bauart und das Gerätegehäuse von Werkzeugen beseitigt werden, und einige Restrisiken bleiben bestehen. Überprüfen Sie den in den Technischen Daten angegebenen Schwingungsemissionswert (ermittelt mit ISO 28927-3). Stellen Sie sicher, dass das damit verbundene Risiko bewertet und gesteuert wird. Wenn das Risiko nicht so kontrolliert werden kann, dass es innerhalb akzeptabler Grenzen liegt, dann verwenden Sie das Werkzeug nicht.

Führen Sie die folgenden Schritte durch, um das Risiko schwingungsbedingter Verletzungen zu verringern:

a) Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie Ihre Hände trocken und warm.
b) Beenden Sie die Arbeit mit dem Gerät unverzüglich, falls Sie ein Taubheitsgefühl, Prickeln oder Schmerzen verspüren oder falls Ihre Haut an Fingern oder Händen aufgrund von Durchblutungsstörungen weißlich aussieht. Verständigen Sie Ihren Arbeitgeber und suchen Sie einen Arzt auf.
c) Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung der Vibrationsbelastung vorzubeugen, und halten Sie es entsprechend instand.
d) Stützen Sie das Gewicht des Gerätes mit einem dafür vorgesehenen Ständer, einer Spanneinrichtung oder mit einem Stabilisator ab.
e) Das Risiko von Schäden aufgrund von Vibrationsbelastung ist im Allgemeinen höher, je stärker die angewandte Griffkraft ist. Halten Sie das Werkzeug locker, jedoch sicher in der Hand und seien Sie bereit, eine der Bewegung des Gerätes entgegenwirkende Handstärke anzuwenden.
f) Vergewissern Sie sich, dass das Werkzeug und das Zubehör ordnungsgemäß montiert und in gutem Zustand sind: Unsachgemäß montierte oder beschädigte Werkzeuge können übermäßige Vibrationen verursachen.

Geräteübersicht

1. Abluftauslass

2. Auslöser

3. Druckluftanschluss

4. Magazinhebel

5. Magazinabdeckung

6. Sicherheitssperre

7. Innensechskantschrauben

8. 1⁄4-Zoll-BSP-Schnellkupplung

9. Innensechskantschlüssel

10. Blasche Druckluftöl

Bestimmungsgemäße Verwendung

Druckluftnagelpistole mit Magazin, angetrieben durch einen Druckluftkompressor für leichte bis mittelschwere Befestigungsanwendungen mit kompatiblen Nägeln.

Nicht für den gewerblichen Einsatz geeignet.

Das Gerät darf NUR für seinen bestimmungsgemäßen Zweck verwendet werden. Jede andere als die in dieser Anleitung erwähnte Verwendung gilt als Missbrauch. Die Bedienperson, nicht der Hersteller, ist für jegliche Schäden oder Verletzungen aufgrund missbräuchlicher Verwendung haftbar. Der Hersteller ist weder für am Gerät vorgenommene Modifikationen noch für aus solchen Veränderungen resultierende Schäden haftbar.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

⚠️WARNUNG! Trennen Sie das Werkzeug immer von der Luftzufuhr, bevor Sie Einstellungen oder Wartungsarbeiten durchführen.

Schnellkupplung anbringen

Hinweis: Der Lieferumfang dieses Werkzeugs umfasst zwei verschiedene Druckluft-Schnellkupplungen (8) (Abb. I):

EQ-4: Verwendung vor allem in Kontinentaleuropa

EN-6: Verwendung vor allem in Großbritannien

• Bitte wählen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible Schnellkupplung und richten Sie sich nach der folgenden Installationsanleitung:
• Dichten Sie das Schraubengewinde der Schnellkupplung mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.

Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht löst.

1. Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.
2. Schrauben Sie die Schnellkupplung mit einem Gabelschlüssel (nicht mitgeliefert) in den Druckluftanschluss unten am Handgriff.
3. Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie sie vorsichtig unter Druck und prüfen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die Außenseiten der Verbindungsstücke mit wenig Seifenwasser besprühen).
4. Schnellkupplungen mit passendem Innengewinde lassen sich nun auf das Werkzeug aufstecken.

Empfohlene Luftzufuhr

• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgesehen, die über eine Wartungseinheit mit Wasserabscheider und Druckluftöler verfügt.
• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck des Gerätes nicht überschreiten (siehe Abschnitt „Technische Daten“).
• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem Druckluftsystem entleert wird.
• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.

Sicherheitssperre überprüfen

⚠️WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Einstellungsänderungen vornehmen oder Wartungsarbeiten durchführen.

• Stellen Sie sicher, dass das Magazin leer ist.
• Die Sicherheitssperre (6) sollte sich ungehindert ein- und ausfahren lassen.
- Prüfen Sie die korrekte Funktion der Sicherheitssperre wie folgt:

1. Schließen Sie das Werkzeug an die Druckluftversorgung an.

2. Drücken Sie die Sicherheitssperre vorsichtig gegen ein Holzstück, ohne den Auslöser (2) zu betätigen. Das Gerät darf nicht auslösen. Falls das Gerät dennoch auslöst, muss es vor dem weiteren Gebrauch repariert werden.

3. Nehmen Sie das Gerät vom Holzstück. Die Sicherheitssperre (6) sollte jetzt in ihre ursprüngliche Stellung zurückkehren.

4. Betätigen Sie den Auslöser. Das Gerät darf nicht auslösen. Falls das Gerät dennoch auslöst, muss es vor dem weiteren Gebrauch repariert werden.

5. Drücken Sie den Sicherheitsverschluss gegen das Holzstück, aber betätigen Sie diesmal den Auslöser. Das Gerät sollte jetzt auslösen. Dies zeigt den normalen Betrieb an.

Magazin bestücken

⚠️WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Einstellungsänderungen vornehmen oder Wartungsarbeiten durchführen.

1. Drücken Sie den Magazinhebel (4) und schieben Sie die Magazinabdeckung (5) auf.
2. Legen Sie die Befestigungsmittel in das Magazin ein und achten Sie dabei darauf, dass die Nagelspitzen nach vorne weisen, d.h. vom Handgriff des Gerätes fort.
3. Schließen Sie die Magazinabdeckung wieder, so dass der Magazinhebel vollständig einrastet (Sie hören ein Klicken).

Bedienung

⚠️ WARNUNG! Tragen Sie bei der Arbeit mit diesem Gerät stets angemessene persönliche Schutzausrüstung (PSA) einschließlich Augenschutz.
⚠️ WARNING! Stellen Sie sicher, dass Ihre Druckluftversorgung innerhalb des in den „Technischen Daten“ angegebenen Druckbereichs arbeitet.

Auslöser betätigen

- Drücken Sie zum Betreiben des Naglers die Sicherheitssperre (6) gegen das Werkstück. Halten Sie das Gerät gut am Griff fest und betätigen Sie den Auslöser (2), um einen Nagel in das Werkstück einzutreiben.

WICHTIG: Zu schnelles Betätigen des Auslösers kann Schäden an den Innenteilen des Gerätes verursachen und zum Erlöschen der Garantie führen.

Luftauslass einstellen

• Drehen Sie den Abluftauslass (1) so, dass austretende Luft von der Bedienperson wegströmt.
- Der Abluftauslass sollte so positioniert sein, dass er den Abluftstrom von der Bedienperson wegleitet.

Eintreibtiefe einstellen

WICHTIGER HINWEIS: Vergewissern Sie sich stets, dass das Befestigungsmittel in der gewünschten Tiefe in das Werkstück eingetrieben wird.

1. Treiben Sie einen Nagel probeweise in ein Reststück des Werkstoffes ein und kontrollieren Sie die Eintreibtiefe des Nagels.
2. Ändern Sie ggf. den Luftdruck, um die Eintreibtiefe zu verändern: Niedrigerer Druck der Luftversorgung verringert die Eintreibtiefe.

Ladehemmungen beseitigen

⚠️ WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Einstellungsänderungen vornehmen oder Wartungsarbeiten durchführen.

Befestigungsmittel steckt im Magazin fest

1. Drücken Sie den Magazinhebel (4) und schieben Sie die Magazinabdeckung (5) auf.
2. Entfernen Sie die Blockade mit einer Zange.
3. Laden Sie das Magazin wieder und verschließen Sie es sicher.

Befestigungsmittel steckt im Plattenbereich fest.

1. Lösen Sie die zwei Innensechskantschrauben (7) mithilfe des Innensechskantschlüssels (9) und entfernen Sie die Hauptplatte.
2. Entfernen Sie die Blockade mit einer Zange.
3. Setzen Sie die Platte wieder auf und prüfen Sie vor dem Gebrauch des Gerätes, dass die Sicherheitssperre (6) ordnungsgemäß funktioniert.

Wartung und Pflege

⚠️ WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten vornehmen.

Hinweis: Im Lieferumfang sind zwei Innensechskantschlüssel (9) enthalten, mit denen dieser Druckluftnagler teilweise demontiert werden kann. Dies kann bei der Reinigung, dem Entfernen von Verklemmungen und beim Ersetzen von Teilen notwendig sein. Eine solche Demontage ist durch diese Bedienungsanleitung jedoch nicht abgedeckt.

⚠️ WARNUNG! Verwenden Sie für dieses Produkt ausschließlich durch einen von Silverline zugelassenen Fachhandel bzw. Reparaturwerkstätten vertriebene Ersatzteile und keinesfalls Ersatzteile anderer Hersteller.

Allgemeine Überprüfung

- Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibrationen lockern können.

Reinigung

- Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleßen die Innenteile schnell und die Lebensdauer des Gerätes wird verkürzt. Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.

WICHTIGER HINWEIS: Druckluftwerkzeug ist im Allgemeinen sehr störungsunanfällig. Falls es nicht ordnungsgemäß funktioniert, ist dies in den meisten Fällen auf die Korrosion von Innenteilen, hervorgerufen durch verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden Anweisungen zurückzuführen.

Tägliche Wartung:

Wenn die Luftzufuhr nicht mit einem Inline-Schmierer ausgestattet ist, muss das Werkzeug manuell geschmiert werden:

1. Trennen Sie das Gerät stets von der Druckluftversorgung und entfernen Sie alle Befestigungselemente.
2. Geben Sie etwa drei bis vier Tropfen Druckluftgeräte-Öl direkt in den Druckluftanschluss.
3. Schließen Sie das Gerät wieder an die Luftzufuhr an und lassen Sie es mehrmals laufen, um alle inneren Teile zu schmieren.
4. Wenn das Gerät ständig oder über längere Zeiträume hinweg benutzt wird, sollte der oben beschriebene Vorgang bis zu dreimal pro Tag wiederholt werden.
5. Verwenden Sie ausschließlich Spezial-Öl für Druckluftgeräte. BENUTZEN SIE UNTER KEINEN UMSTÄNDEN NORMALES MOTORENÖL.
   • Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie führen.

Lagerung

- Bewahren Sie dieses Werkzeug sorgfältig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Webseite: www.silverlinetools.com

GB-Postanschrift:

Toolstream Ltd.
Boundary Way,
Lufton Trading Estate,
Yeovil, Somerset
BA22 8HZ, Großbritannien

EU-Postanschrift:

Toolstream B.V..

Hogeweg 39

5301 LJ Zaltbommel

Niederlande

Entsorgung

• Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden.
• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten und müssen dementsprechend der Wiederverwertung zugeführt werden.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Druckluftgeräten beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Gerät läuft gar nicht oder nur unregelmäßig	Luftdruck falsch eingestellt Korrekten Luftdruck einstellen (siehe „Technische Daten“)
	Schmutz im Mechanismus	Wiederholen Sie den „täglichen Wartungsvorgang“ mehrmals, um den Schmutz zu entfernen.
	Druckluftverlust	Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen
	Siebfilter verstopft Schnellkupplung	(8) entfernen und Siebfilter reinigen
Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhandel oder einen von Silverline zugelassenen Kundendienst.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben
• Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhandel, bei dem es gekauft wurde, und informieren Sie diesen über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

• Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.
• Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

• Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.
• Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.
• Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.
• Verwendung des Artikels für andere als normale Haushaltszwecke.
• Jegliche Veränderungen oder Modifikationen des Artikels.
• Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.
• Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).
• Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.
• Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

Introducción

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
