Produkttyp	Glaskeramik-Kochfeld
Marke	Silverline
Modell	FLHK 800 ESK
Gesamtleistung	6400 W
Energieverbrauch (Kochfeld)	180 Wh/kg
Anzahl der Kochzonen	4
Vordere linke Zone (Durchmesser / Leistung)	210 / 135 mm, 2200 / 1000 W
Hintere linke Zone (Durchmesser / Leistung)	145 mm, 1200 W
Hintere rechte Zone (Durchmesser / Leistung)	180 mm, 1800 W
Vordere rechte Zone (Durchmesser / Leistung)	145 mm, 1200 W
Steuerungsart	Touch-Tasten
Display	Digital mit Restwärmeanzeige
Automatik-Kochen	Ja, alle Zonen
Bedienfeldsperre	Ja
Restwärmeanzeige	Ja (Symbol H)
Erweiterungszone	Ja
Elektrischer Anschluss	230 V~ 50/60 Hz (1P+N) oder 400 V~ 50/60 Hz (2P+N)
Netzkabelquerschnitt	3 x 2,5 mm² (230 V) oder 4 x 1,5 mm² (400 V)
Sicherungswert	25 A (230 V) oder 16 A (400 V)

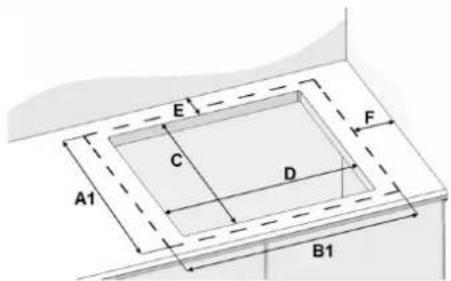

Einbauausschnitt (A1 x B1)	520 x 780 mm
Gesamtglasabmessungen	526 x 786 mm
Oberflächenmaterial	Glaskeramik
Reinigung	Feuchtes Tuch mit mildem Reinigungsmittel; scheuernde Mittel vermeiden
Sicherheitsmerkmale	Kindersicherung, automatische Abschaltung, Restwärmeanzeige, Überhitzungsschutz

Häufig gestellte Fragen - FLHK 800 ESK SILVERLINE

Warum startet das Kochfeld nicht?

Überprüfen Sie, ob das Kochfeld ordnungsgemäß an die Stromversorgung angeschlossen ist, die Sicherung intakt ist, das Bedienfeld nicht gesperrt ist (Symbol L) und die Touch-Tasten sauber und trocken sind.

Was bedeutet das Fehlersymbol 'E'?

Das Symbol 'E' zeigt einen elektronischen Fehler an. Kontaktieren Sie den Kundendienst.

Warum schalten sich eine oder alle Kochzonen während des Betriebs aus?

Dies kann durch das Eingreifen des Sicherheitssystems verursacht werden: Die Zone war zu lange eingeschaltet, der Topf ist leer und überhitzt, oder eine Touch-Taste ist bedeckt. Lassen Sie das Kochfeld abkühlen und entfernen Sie Gegenstände von den Bedienelementen.

Wie verwende ich die Automatik-Kochfunktion?

Wählen Sie eine Zone, stellen Sie sie auf volle Leistung und drücken Sie dann die Taste [-], um das automatische Kochen zu aktivieren. Das Display zeigt ein blinkendes 'A' und die Leistungsstufe an. Die Zone läuft auf voller Leistung und reduziert dann auf die ausgewählte Stufe.

Wie sperre ich das Bedienfeld?

Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. Drücken Sie dann gleichzeitig die Tasten [∧] und [∼] auf der linken Seite. Das Display zeigt 'L' auf allen Zonen. Zum Entsperren wiederholen Sie die Schritte innerhalb von 5 Sekunden nach dem Einschalten.

Was bedeutet die Restwärmeanzeige 'H'?

Das Symbol 'H' zeigt an, dass die Kochzone noch heiß ist. Berühren Sie sie nicht und legen Sie keine hitzeempfindlichen Gegenstände darauf, um Verbrennungen oder Brände zu vermeiden. Es verschwindet, wenn die Zone sicher berührt werden kann.

Kann ich Töpfe mit kleinerem Durchmesser als die Kochzone verwenden?

Verwenden Sie für beste Effizienz Töpfe, die die Kochzone möglichst vollständig abdecken. Die Zone erkennt sehr kleine Töpfe möglicherweise nicht, und die Energieeffizienz nimmt ab.

Wie reinige ich das Glaskeramik-Kochfeld?

Stellen Sie sicher, dass das Kochfeld ausgeschaltet und abgekühlt ist. Wischen Sie es mit einem feuchten Tuch und etwas Spülmittel ab, spülen Sie nach und trocknen Sie es gründlich. Vermeiden Sie Scheuermittel, Scheuerschwämme oder Dampfreiniger.

Was sollte ich tun, wenn Zucker oder Marmelade auf das heiße Kochfeld verschüttet wird?

Entfernen Sie die Verschüttung sofort von der heißen Zone (achten Sie darauf, sich nicht zu verbrennen), gegebenenfalls mit einem Schaber. Zucker kann das Glas beschädigen, wenn es abkühlen darf.

Welche Mindestabstände sind für die Installation erforderlich?

Das Kochfeld muss mit einem Mindestabstand von 50 mm zu Wänden oder Seiten installiert werden. Der Sicherheitsabstand zu einer Dunstabzugshaube darüber sollte mindestens 760 mm betragen, sofern der Haubenhersteller nichts anderes angibt. Sorgen Sie für einen 20 mm Spalt darunter zur Belüftung.

BEDIENUNGSANLEITUNG FLHK 800 ESK SILVERLINE

Bedienungs und Montageanleitung

Flow-In HiLight

Küchengeräte und Handel GmbH

Lilienthalstraße 26

41515 Grevenbroich

Telefon: [phone] / 75668 - 0

Telefax: +49 (0) 2181 / 75668 - 11

E-Mail: [e-mail]

Internet: www.silverline24.de

Originaldokument

1, de_DE

Einführung

Vielen Dank, dass Sie sich für den Kauf einer Dunstabzugshaube (nachfolgend "Gerät") von SILVERLINE entschieden haben.

Diese Anleitung beschreibt mehrere Dunstabzugshauben, die sich in der Farbe, der Breite, der Anzahl der Beleuchtungskörper und/oder Metallfettfilter unterscheiden können.

Diese Anleitung und die Sicherheitshinweise vermitteln Ihnen alle Informationen für eine sichere Montage sowie einen störungsfreien und sicheren Betrieb.

• Lesen Sie diese Anleitung und die Sicherheitshinweise vollständig durch, bevor Sie das Gerät verwenden.
• Bewahren Sie die Anleitung gut auf.
• Falls Sie das Gerät weitergeben, geben Sie auch diese Anleitung und die Sicherheitshinweise mit.
• Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen und Schäden am Gerät führen.
• Für Schäden, die aufgrund der Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung.

Die Abbildungen in dieser Anleitung dienen der Veranschaulichung von Handlungen. In den Abbildungen ist eine mögliche Ausführung des Geräts dargestellt. Alle Beschreibungen oder Abbildungen gelten aber auch für die anderen Ausführungen.

Weiterführende Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet unter www.silverline24.de.

Urheberschutz

Diese Anleitung ist urheberrechtlich geschützt.

Die Überlassung dieser Anleitung an Dritte, Vervielfältigung in jeglicher Art und Form auch auszugsweise sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne schriftliche Genehmigung von SILVERLINE Küchengeräte und Handel GmbH ("Hersteller") außer für interne Zwecke nicht gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Der Hersteller behält sich das Recht vor, zusätzliche Ansprüche geltend zu machen.

Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg):

Telefon (Kundendienst-Hotline): [phone]

Fax: [phone]

E-Mail: [e-mail]

Bestell-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg):

Telefon (Bestell-Hotline): [phone]

Fax: [phone]

E-Mail: [e-mail]

INHALT

INHALT 4

SICHERHEIT 5

VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME....5

ALLGEMEINE SICHERHEITS-HINWEISE 6

SCHÜTZ VOR BESCHÄDIGUNG....7

VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL....8

SCHUTZ VOR WEITEREN GEFAHREN 8

GERÄTEBESCHREIBUNG 9

TECHNISCHE BESCHREIBUNG......9

BEDIENFELD 9

BEDIENUNG DES KOCHFELDES .... 10

FUNKTION DER SENSORSCHALTFELDER 10

ANZEIGE....10

RESTWÄRMEANZEIGE 10

INBETRIEBNAHME DES KOCHFELDES....10

VOR DEM ERSTEN AUFHEIZEN 10

KOCHFELD EIN- UND AUSSCHALTEN 10

ZWEIKREIS KOCHZONE 11

ANKOCHAUTOMATIK....11

VERRIEGELUNG DER KOCHMULDE....11

KOCH EMPFEHLUNGEN 12

EINSTELLBEREICHE 12

REINIGUNG UND PFLEGE....12

WAS TUN WENN....13

UMWELTSCHUTZ....13

MONTAGEHINWEISE 14

ELEKTROANSCHLUSS....15

TYPENSCHILD....16

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber vom Glas entfernen.
• Es dürfen keine Änderungen an dem Gerät vorgenommen werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Stromnetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner eingebaut werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.

Allgemeine Sicherheits-Hinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie. Diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

Schütz vor Beschädigung

- Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen.

- Beachten Sie, dass auch Sandkörner Kratzer verursachen können.

- Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.

- Vermeiden Sie Zucker, Kunststoff oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.

- Vermeiden Sie mit den Töpfen an den Rändern der Glasscheibe zu stoßen.

• Die Kochzonen nicht mit leerem Kochgeschirr benutzen.

- Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.

- Legen Sie keine Gegenstände auf dem Kochfeld ab.

- Wird das Kochfeld über einen Schubkasten eingebaut, so muss ein Zwischenboden im Mindestabstand von 20 mm zur Kochfeldunterseite eingebaut werden, sodass eine zufällige Berührung nicht möglich ist. Der Zwischenboden darf nur mit Werkzeugen entferntbar sein.

- Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden.

• Die Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.

- Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, trennen Sie das Kochfeld vom Stromnetz und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
• Öffnen Sie in keinem Fall das Gerät selber.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Pfannenboden muss möglichst viel von der Kochzone abdecken.
• Benutzen sie keine synthetischen Behältnisse oder Gefäße aus Aluminium: Sie könnten auf der Kochzone schmelzen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Technische Beschreibung

Typ	KHL 780 S
Gesamt LeistungEnergieverbrauch der Kochmulde EC_hob *	6400 W180 Wh/kg
Kochzone vorne linksNominal LeistungStandardisiertes Kochgeschirr Kategorie*Energieverbrauch EC_cw *	210 / 135 mm2200 / 1000 WC171.1 Wh/kg
Kochzone hinten linksNominal LeistungStandardisiertes Kochgeschirr Kategorie*Energieverbrauch EC_cw *	145 mm1200 WA173.8 Wh/kg
Kochzone hinten rechtsNominal LeistungStandardisiertes Kochgeschirr Kategorie*Energieverbrauch EC_cw *	180 mm1800 WB191.3 Wh/kg
Kochzone vorne rechtsNominal LeistungStandardisiertes Kochgeschirr Kategorie*Energieverbrauch EC_cw *	145 mm1200 WA173.8 Wh/kg

* nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

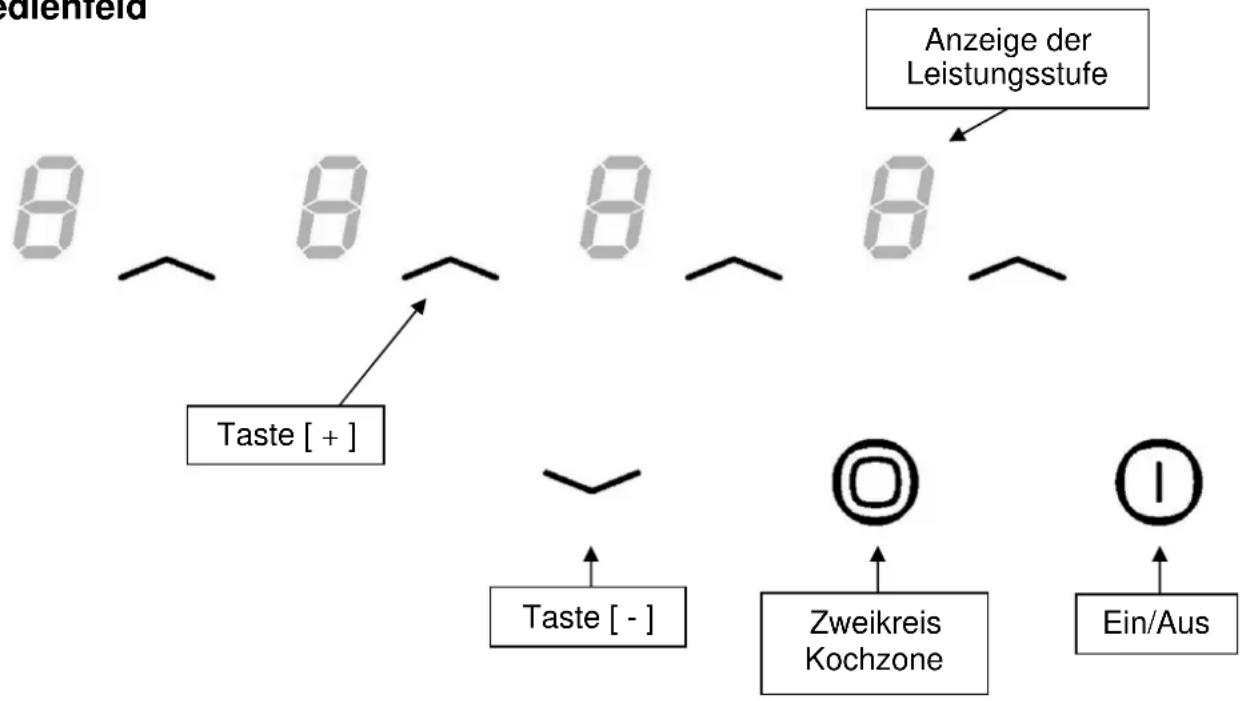

Bedienfeld

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

Anzeige

Anzeige	Benennung	Funktion
0	Null	Die Kochzone ist aktiviert
1...9	Leistungsstufe	Einstellung der Leistung
A	Ankochautomatik	Höchste Leistung + Ankochen
E	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist heiß
L	Verriegelung	Die Mulde ist abgesichert

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Reinigen Sie Ihr Gerät zuerst mit einem feuchten Lappen und reiben Sie es dann trocken. Benutzen Sie kein Reinigungsmittel, da dieses eine bläuliche Färbung auf der verglasten Oberfläche hinterlassen könnte.

Kochfeld ein- und ausschalten

• Kochfeld: einschalten/ ausschalten:

Betätigung	Bedienfeld	Anzeige
Einschalten		Auf [1] drücken	[0]
Ausschalten		Auf [1] drücken	keine oder [H]

• Kochzone: einschalten/ ausschalten:

Betätigung	Bedienfeld	Anzeige
Auswahl der Kochzone		Auf [ ] drücken	[0] oder [H]
Leistung erhöhen		Auf [ ] drücken	[1] bis [9]
Leistung verringern	Auf [	] drücken	[9] bis [1]
Ausschalten	Auf [ ] und [ ] gemeinsam	drücken	[0] oder [H]
oder auf [		] drücken	[0] oder [H]

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlöschen.

Zweikreis Kochzone

Die Zweikreis-Kochzone ermöglicht eine verbesserte Anpassung der Kochzone an den Topfboden.

- Reduzieren/erhören der kochzone:

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone	Auf den [ ] drücken	[0]
Leistung auswählen	Auf den [ ] drücken	[0] bis [9]
Die Kochzone reduzieren	Auf den [ ] drücken	LED aus
Die Kochzone erhöhen	Auf den [ ] drücken	LED leuchtet

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

- Aktivierung der Ankochautomatik :

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone	Auf den [ ] drücken	[0]
Hohe Leistung aktivieren	Auf den [ ] drücken	[1] bis [9]
Ankochautomatik aktivieren	Auf den [ ]drücken	[9] blinkt mit [A]
Leistung auswählen	Auf den [ ]drücken	[9] zurück auf [8][7]
(z.B. « 7 ») bis dass	[7] mit [A] blinkt

• Abschalten der Ankochautomatik :

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone	Auf den [ ] drücken	[7] blinkt mit [A]
Leistung auswählen	Auf den [ ∨ ] drücken	[0]

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste [ ] verriegelt werden.

• Verriegelung aktivieren:

Betätigung

Bedienfeld

Anzeige

Einschalten der Mulde	Auf [ 1 ] drücken
Mulde verriegeln	Gemeinsam auf [ ] und auf der links [ ] taste drücken Keine Änderung
Auf der links [ ] Taste drücken	4 x [b]

• Verriegelung abschalten:

Betätigung

Bedienfeld

Anzeige

Einschalten der Mulde

Auf [1] drücken

In den 5 Sekunden nach Einschalten der Mulde

[ L ] auf alle Anzeige

Verriegelung abschalten	Gemeinsam auf [ ∨ ] und auf der links [ ] taste drücken	4 x [0] oder [H][0]
Auf [ ] drücken	keine Anzeige

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade GelatineYoghurt ,
2 bis 3 Quellen, Auftauen, Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst
4 bis 5 Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7 Ankochen, Fortkochen	Fleisch, Leber, Eier, Wurst Gulasch, Rouladen, Pfannkuchen
7 bis 8 Schonendes Braten	Fisch, Schnitzel, Bratwurst, Spiegeleier
9 Backen, Ankochen Steaks, Omelett, Linsen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.
• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
• Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
• Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

Die Kochmulde oder die Kochzonen nicht einschalten:

• Die Mulde ist falsch am Netz angeschlossen.
• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
• Die Kochmulde ist verriegelt.
• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [E]:

• Den Kundendienst anrufen.

Eine Kochzone oder die gesamte Mulde schaltet ab:

• Die Sicherheits-Abschaltung hat es ausgelöst.
- Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.
- Ein Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet

Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiß [H]
• Die höchste Leistungsstufe wurde mit der Taste [- ] eingeschaltet
• Die höchste Leistungsstufe ist eingeschaltet [9]

Der Auftrag Anzeige [L]:

- Finden Sie im Kapitel Verriegelung der Kochmulde.

UMWELTSCHUTZ

• Die Verpackungsmaterialen sind umweltfreundlich und Recycling fähig.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Dichtung Einbau :

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Außenkannte des Glases aufkleben.

Einbau :

- Einfügdimensionen:

Glas		Ausschnitt		Hinten	seite	Strahl	Ausschnitt		Tiefe
A1	B1	C	D	E	F	H	A2	B2	G
520	780	490	750	60	40	8	526	786	5

- Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.

- Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.

• Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein.

• Die Wandabschlussleisten müssen hitzebeständig sein

- Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.

- Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.

- Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

- Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.

- Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keiner mechanischen Belastung, z.B. durch Schublade, ausgesetzt ist.

- Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

- ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen durch Einbauten abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V\~ 50/60 Hz ausgelegt.

Schließen Sie immer die Erde mit an.

Beachten Sie das Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.

Netz	Anschluss (*)	Durchmesser	Kabel	Sicherung
230V~ 50/60Hz 1	Phase + N 3 x 2.5	mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz 2	Phasen + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) laut EN 60 335-2-6 Norm

Anschluss des Kochfelds:

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasen 230V\~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Zweiphasen 400V\~2P+N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.

Das Typenschild befindet sich auf der Unterseite des Kochfeldes und beinhaltet die unten genannten Informationen:

Abb. Typenschild (Beispiel)

1: Elektroanschluss
2: Marke
3: Modell
4: Herstellerinformation
5: Technische Daten
6: Seriennummer

SUMMARY

SAFETY....18

PRECAUTIONS BEFORE USING....18

In Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg

Wir garantieren dem Endkunden nach Maßgabe der nachfolgenden Bestimmungen, dass das an den Endkunden gelieferte Gerät innerhalb eines Zeitraums von 2 Jahren ab Auslieferung (Garantiefrist) frei von Material- oder Verarbeitungsfehlern sein wird.

Garantieansprüche können nur innerhalb eines Zeitraums von max. 2 Jahren, gerechnet ab Auslieferung, geltend gemacht werden.

Innerhalb dieser Garantiefrist beseitigen wir nach unserer Wahl, durch Reparatur oder Austausch des Geräts, unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Sonstige Ansprüche des Endkunden gegen uns, insbesondere auf Schadensersatz sind ausgeschlossen. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt.

Ansprüche aus dieser Garantie bestehen nur, wenn:

• das Gerät keine Schäden oder Verschleißerscheinungen aufweist, die durch einen von der normalen Bestimmung und den Vorgaben des Herstellers (gemäß Benutzerhandbuch) abweichenden Gebrauch verursacht sind,
• der Wert oder die Gebrauchstauglichkeit des Geräts durch den Mangel nicht nur unerheblich beeinflusst ist,
• das Gerät bei sichtbaren äußeren Beschädigungen vor der Montage beanstandet wird,
• das Gerät keine Merkmale aufweist, die auf Reparaturen oder sonstige Eingriffe durch vom Hersteller nicht autorisierte Werkstätten schließen lassen,
• das Produkt keine Fehler und Folgeschäden aufweist, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung verursacht wurden,
• in das Gerät nur vom Hersteller autorisiertes Zubehör eingebaut wurde,
• die Fabrikationsnummer nicht entfernt oder unkenntlich gemacht wurde,
• das Gerät oder die Zubehörteile frei zugänglich sind.

Die Garantie erstreckt sich nicht auf Verschleißteile, verwendete Filter, leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw. Glühlampen mit der Ausnahme, dass bei der Leuchtmittel-Erstausstattung eine Einschaltgarantie von 8 Tagen gewährt wird.

Ansprüche aus dieser Garantie setzen voraus, dass der Endkunde den für ihn örtlich zuständigen (im Benutzerhandbuch genannten) Kundendienst kontaktiert und diesem die Gelegenheit gegeben hat, innerhalb eines Zeitraums von 7 Tagen eine (telefonische) Fehleranalyse durchzuführen. Ansprüche aus der Garantie können anschließend nur durch Übergabe oder Einsendung des Gerätes an das vom Kundendienst genannte Reparatur-Center oder durch einen Vor-Ort-Service des Herstellers geltend gemacht werden, wenn der Kundendienst die Beanstandung zuvor als berechtigt erklärt hat. Voraussetzung des Garantieanspruchs ist weiterhin die Vorlage der Originalrechnung und des Lieferscheins mit Lieferdatum.

Die Kosten eines Vor-Ort-Services übernehmen wir. Hat jedoch der zuständige Kundendienst dem Endkunden für die Einsendung ein bestimmtes Frachtunternehmen genannt und nutzt der Kunde ein anderes Frachtunternehmen, kommen wir für die Kosten der Einsendung nicht auf. Der Endkunde ist nicht berechtigt, das Gerät auf unsere Kosten zurückzusenden, es sei denn wir sagen dem Kunden schriftlich eine Kostenübernahme zu. Andernfalls behalten wir uns das Recht vor, die Transportkosten an den Endkunden weiter zu belasten.

Werden Garantieansprüche geltend gemacht und stellt sich bei der Prüfung des Gerät durch uns oder den zuständigen Kundendienst heraus, dass kein Fehler vorgelegen hat oder der Garantieanspruch aus einem der oben genannten Gründe nicht besteht, sind wir berechtigt, eine Service-Gebühr in Höhe von EUR 75,00 zu erheben. Dies gilt nicht, wenn der Endkunde nachweist, dass er den Umständen nach nicht erkennen konnte, dass der Garantieanspruch nicht bestand.

Diese Garantie gilt in dem vorstehend genannten Umfang und unter den oben genannten Voraussetzungen (einschließlich der Vorlage des Kauf- und Liefernachweises auch im Falle der Weiterveräußerung) für jeden späteren künftigen Eigentümer des Gerät.

Zur Geltendmachung von Garantieansprüchen sind uns darüber hinaus folgende Angaben zu machen:

• Name, Anschrift und Telefonnummer des Endkunden
• Angaben zur Person/Firma, die den Einbau durchgeführt hat
• Angaben auf dem Typenschild im Inneren des Geräts (Artikelnummer, Modellzeichnung, Revisionsnummer, Seriennummer)
• Tag des Einbaus beim Endkunden
  • Genaue Mängelbeschreibung

Diese Garantiebedingungen gelten für in Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg gekaufte Geräte. Für ins Ausland verbrachte Geräte, welche die technischen Voraussetzungen (z. B. Spannung, Frequenz etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben.

Diese Garantie unterliegt dem Recht der Bundesrepublik Deutschland.

Tragen Sie Ihre Gerätedaten hier ein:

Artikelnummer

Modellbezeichnung

Revisionsnummer

Seriennummer

Kaufdatum / Tag des Einbaus

Bei Reklamationsanfragen wenden Sie sich bitte an den Kundendienst (Ä „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3).
