Producttype	Pneumatische spijkermachine (nietmachine)
Merk	Silverline
Model	868544
Werkdruk	4,8 - 7,5 bar (70 - 108 psi)
Maximale druk	7,5 bar (108 psi)
Luchtverbruik	113 - 170 L/min (4 - 6 cfm)
Luchtaansluiting	Snelkoppeling 1/4" BSP
Kaliber spijkers	18, lengte 15 - 50 mm
Magazijncapaciteit	100 spijkers
Gewicht	1,4 kg
Geluidsdrukniveau	92,8 dB(A) (K=2,5 dB)
Geluidsvermogenniveau	105,8 dB(A) (K=2,5 dB)
Gewogen trillingen	2,67 m/s² (K=1,5 m/s²)
Veiligheid	Antirecuil veiligheidsknop, dubbele trekker
Voeding	Schone, droge perslucht met in-line smeerapparaat
Onderhoud	Dagelijkse smering met 3-4 druppels pneumatische olie in de luchtaansluiting
Garantie	3 jaar (registratie vereist binnen 30 dagen)
Beoogd gebruik	Lichte tot middelzware bevestigingstoepassingen (huishoudelijk)
Onderdelen	Snelkoppelingen EQ-4/EN-6, inbussleutels, olie (verkrijgbaar bij Silverline)

Veelgestelde vragen - 868544 SILVERLINE

Welk type spijkers moet ik gebruiken met de Silverline 868544 spijkermachine?

Gebruik spijkers van kaliber 18, met een lengte tussen 15 en 50 mm. Gebruik alleen spijkers die voor dit apparaat zijn ontworpen om letsel of storingen te voorkomen.

Hoe laad ik het magazijn met spijkers?

Koppel het apparaat los van de luchttoevoer. Druk op de magazijnvergrendeling (4) en schuif de afdekking (5) open om te openen. Plaats de spijkers met de punten naar het werkstuk gericht (tegenovergestelde zijde van de handgreep). Sluit de afdekking tot deze vastklikt.

Hoe stel ik de inslagdiepte van de spijkers in?

De diepte wordt ingesteld door de luchttoevoerdruk aan te passen: een lagere druk vermindert de diepte. Test altijd op een reststuk materiaal voordat u op het uiteindelijke werkstuk werkt.

Wat te doen bij een vastgelopen spijker in de spijkermachine?

Koppel de luchttoevoer los. Open het magazijn en verwijder de vastgelopen spijker met een tang. Als de blokkade bij de voorplaat zit, draai dan de twee inbusschroeven (7) los met de inbussleutel (9), verwijder de voorste afdekking en verwijder de spijker. Monteer alles terug en controleer de veiligheidsknop voordat u opnieuw gebruikt.

Hoe smeer ik de spijkermachine?

Als u geen in-line smeerapparaat heeft, koppel dan de lucht los en verwijder de spijkers. Giet 3 tot 4 druppels olie voor pneumatisch gereedschap in de luchtaansluiting. Sluit de lucht weer aan en bedien het gereedschap meerdere keren. Herhaal dit tot 3 keer per dag bij intensief gebruik. Gebruik nooit gewone motorolie.

Welke luchtdruk moet ik gebruiken voor de Silverline 868544 spijkermachine?

De aanbevolen werkdruk is 4,8 tot 7,5 bar (70 tot 108 psi). Overschrijd nooit 7,5 bar. Gebruik schone, droge perslucht, idealiter met een in-line smeerapparaat en een waterafscheider.

Hoe controleer ik de goede werking van de veiligheidsknop?

Koppel de lucht los en zorg dat het magazijn leeg is. Sluit de lucht weer aan. Druk de veiligheidsknop tegen een stuk hout zonder de trekker over te halen: het gereedschap mag niet vuren. Trek de trekker over terwijl de knop niet tegen het hout is: het gereedschap mag niet vuren. Druk vervolgens de knop tegen het hout terwijl u de trekker overhaalt: het gereedschap moet vuren.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag altijd slagvaste oogbescherming. Gebruik ook gehoorbescherming (het geluid kan hoger zijn dan 85 dB), beschermende handschoenen en een helm voor werk op hoogte. Vermijd losse kleding.

Hoe onderhoud ik de spijkermachine dagelijks?

Controleer regelmatig of de schroeven vastzitten. Reinig het apparaat met een zachte borstel of een droge doek. Smeer zoals aangegeven. Leeg de waterafscheider van de compressor dagelijks. Berg het gereedschap op een droge en veilige plaats op, buiten bereik van kinderen.

Wat te doen als de spijkermachine niet meer werkt of met tussenpozen werkt?

Controleer de luchtdruk (4,8-7,5 bar). Reinig het mechanisme door de smering meerdere keren te herhalen. Inspecteer de koppelingen en slangen op lekkage (draai vast of gebruik PTFE-tape). Reinig het gaasfilter onder de snelkoppeling. Als het probleem aanhoudt, neem dan contact op met een erkend Silverline-servicecentrum.

GEBRUIKSAANWIJZING 868544 SILVERLINE

BELANGRIJKE MEDEDELING: Het onderdelen diagram in deze handleiding is enkel te gebruiken als verwijzing. De fabrikant geeft geen enkele verklaring of garantie aan de klant dat hij of zij gekwalificeerd is om reparaties aan het product uit te voeren of andere montage-/demontageprocedures uit te voeren. De fabrikant verklaart uitdrukkelijk dat alle reparaties en vervanging van onderdelen alleen mogen worden uitgevoerd door een gecertificeerde technicus in een erkend Silverline servicecentrum en niet door de klant. De klant neermt alle risico 's en aansprakelijkheid op zich die voortvloeien uit zijn of haar reparaties aan het oorspronkelijke product, vervanging van onderdelen of andere wijzigingen aan het oorspronkelijke product. Diagrammen zijn slechts te gebruiken voor illustratiedoeleinden. Silverline levert geen reserveonderdelen voor dit artikel.

PL

Schemat montażu

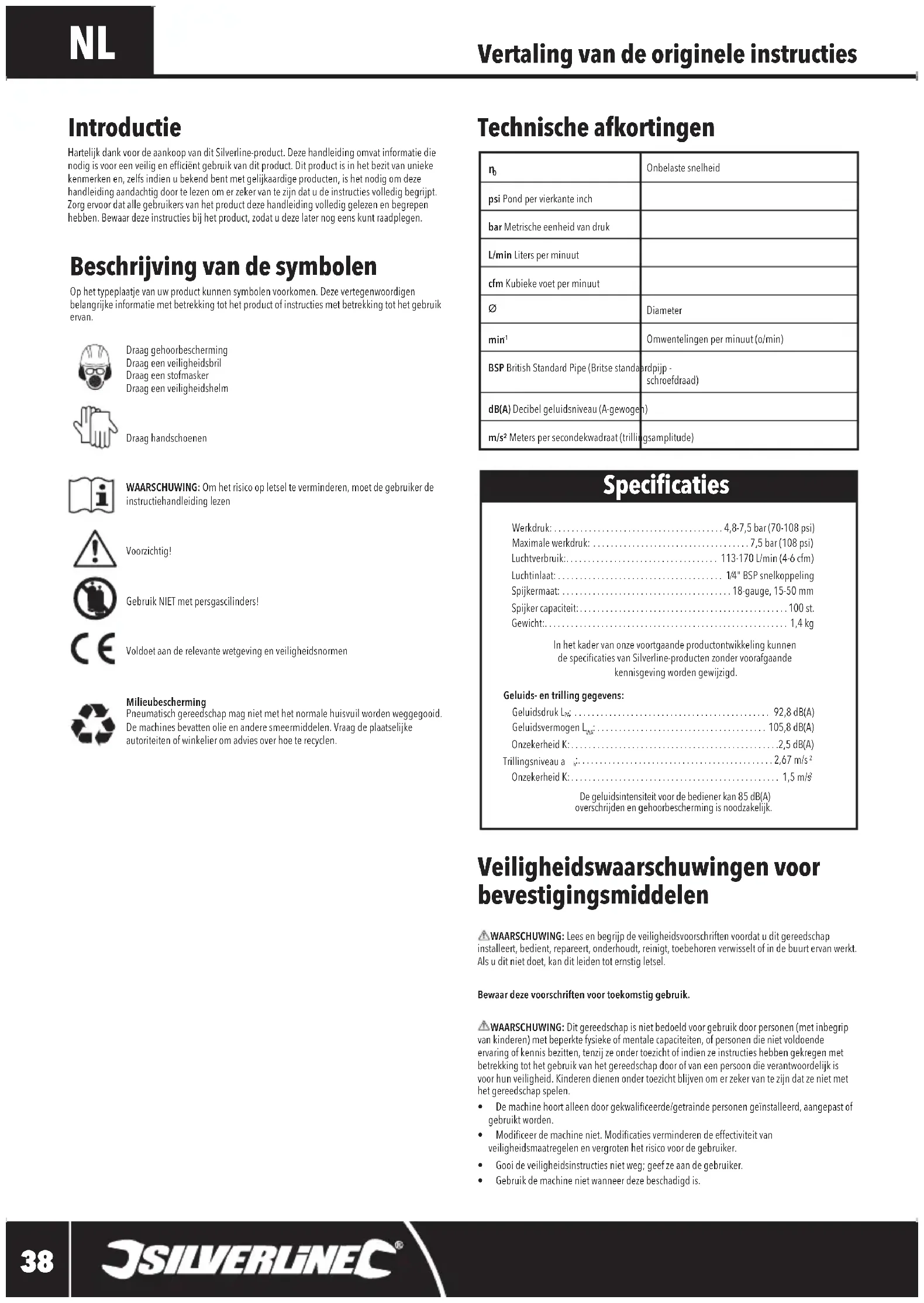

Hartelijk dank voor de aankoop van dit Silverline product. Deze handleiding omvat informatie die nodig is voor een veilig en efficiënt gebruik van dit product. Dit product is in het bezit van unieke kenmerken en, zelfs indien u bekend bent met gelijklaardige producten, is het nodig om deze handleiding aandachtig door te lezen om er zeker van te zijn dat u de instructies volledig begrijpt. Zorg ervoor dat alle gebruikers van het product deze handleiding volledig gelezen en begrepen hebben. Bewaar deze instructies bij het product, zodat u deze later nog eens kunt raadplegen.

Beschrijving van de symbolen

Op het typeplaatje van uw product kunnen symbolen voorkomen. Deze vertegenwoordigen belangrijke informatie met betrekking tot het product of instructies met betrekking tot het gebruik ervan.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de instructiehandleiding lezen

Voorzichtig!

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag niet met het normale huisvuil worden weggegooid. De machines bevatten olie en andere smeermiddelen. Vraag de plaatselijke autoriteiten of winkelier om advies over hoe te recyclen.

Technische afkortingen

n_b	Onbelaste snelheid
psi Pond per vierkante inch
bar Metrische eenheid van druk
L/min Liters per minuut
cfm Kubieke voet per minuut
∅	Diameter
min1	Omwentelingen per minuut (o/min)
BSP British Standard Pipe (Britse standaardpijp - schroefdraad)
dB(A) Decibel geluidsniveau (A gewogen)
m/s2Meters per secondekwadraat (trillingsamplitude)

Specifications

Werkdruk: 4,8-7,5 bar (70-108 psi)

Maximale werkdruk: 7,5 bar (108 psi)

Luchtverbruik: 113-170 L/min (4-6 cfm)

Luchtinlaat: 1/4" BSP snelkoppeling

Spijkermaat: 18-gauge, 15-50 mm

Spijker capaciteit: 100 st.

Gewicht: 1,4 kg

In het kader van onze voortgaande productontwikkeling kunnen de specificaties van Silverline-producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluids- en trilling gegevens:

Geluidsdruk L_w	92,8 dB(A)
Geluidsvermögen L_w	105,8 dB(A)
Onzekerheid K:	2,5 dB(A)
Illingsniveau a	2,67 m/s ^2
Onzekerheid K:	1,5 m/s

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en gehoorbescherming is noodzakelijk.

Veiligheidswaarschuwingen voor bevestigingsmiddelen

⚠ WAAR SCHUWING: Lees en begrijp de veiligheidsvoorschriften voordat u dit gereedschap installeert, bedient, repareert, onderhoudt, reinigt, toebehoren verwisselt of in de buurt ervan werkt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Bewaar deze voorschriften voor toekomstig gebruik.

⚠ WAARSCHUWING: Dit gereedschap is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke of mentale capaciteiten, of personen die niet voldoende ervaring of kennis bezitten, tenzij ze onder toezicht of indien ze instructies hebben gekregen met betrekking tot het gebruik van het gereedschap door of van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen onder toezicht blijven om er zeker van te zijn dat ze niet met het gereedschap spelen.

• De machine hoort alleen door gekwalificeerde!getrainde personen geïnstalleerd, aangepast of gebruikt worden.
• Modificeer de machine niet. Modificaties verminderen de effectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker.
• Gooi de veiligheidsinstructies niet weg; geef ze aan de gebruiker.

• Gebruik de machine niet wanneer deze beschadigd is.

• Inspecteer het gereedschap regelmatig om te controleren of de volgens ISO 11148 vereiste nominale waarden en markeringen (zie "Beschrijving van de symbolen") leesbaar op het gereedschap zijn aangebracht. De gebruiker (en werkgever indien van toepassing) neemt wanneer nodig contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels.
  • Lucht onder druk kan ernstige verwondingen veroorzaken.

• Ontkoppel de machine van de luchttoevoer wanneer het niet in gebruik is.
• Koppel het gereedschap altijd los van de luchttoevoer voordat u accessoires verwisselt, aanpassingen en/of reparaties uitvoert en wanneer u zich verplaatst van een werkgebied naar een ander gebied.
• Houd uw vingers uit de buurt van de trekker wanneer u het apparaat niet bedient en wanneer u van een werkgebied naar de andere gaat.
  • Richt perslucht nooit op uzelf, anderen of dieren.
• Zwepende slangen kunnen ernstig letsel veroorzaken. Check altijd op beschadigde en losse slangen en aansluitingen.
  • Houdt pneumatisch gereedschap nooit bij de luchtslang vast.
• Bij gebruik van pneumatische gereedschap mag de maximale werkdruk niet worden overschreden.
• Machines en accessoires horen regelmatig geïnspecteerd te worden. Niet gebruiken bij beschadiging of overmatige slijtage.
• Pneumatische gereedschap mag alleen worden aangedreven door perslucht bij de laagste druk die voor de taak vereist is, om lawaai en trillingen te beperken en slijtage te minimaliseren.
• Gebruik nooit zuivere zuurstof of brandbare gassen om pneumatische gereedschap aan te drijven. Pneumatische gereedschap is niet ontworpen voor deze krachtbronnen en het gebruik ervan levert brand- en explosiegevaar op.
• Wees u ervan bewust dat pneumatische gereedschap tijdens het gebruik koud kan worden, hetgeen van invloed kan zijn op de greep, de controle en de gevoeligheid voor verwondingen door trillingen.

BELANGRIJK: Zelfs indien men dit gereedschap gebruikt zoals voorgeschreven, is het onmogelijk om alle residuele risicofactoren te elimineren. Indien u twijfels hebt met betrekking tot het veilige gebruik van dit gereedschap, gebruik het dan niet

Rondvliegende gevaren

a) Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op hoge snelheid.
b) Draag altijd stootbestendige oogbescherming tijdens het gebruik van dit gereedschap. De vereiste beschermingsgraad moet voor elk gebruik worden beoordeeld.
c) Beoordeel het risico voor anderen bij het overwegen van het risico op projectielgevaar.
d) Zorg ervoor dat het werkstuk goed vastgezet is.
e) Het gereedschap moet worden losgekoppeld van de pneumatische lucht wanneer spijkers worden uitgeladen, aanpassingen worden gedaan, klemmen worden verwijderd of accessoires worden verwisseld.
f) Zorg ervoor dat de bevestigingsmiddelen correct in het materiaal doordringen en niet kunnen worden afgebogen/afgeschoten in de richting van de bediener en/of omstanders.
g) Wees voorzichtig wanneer u bevestigingsmiddelen in dun materiaal of aan de rand van het materiaal aanbrengt. De bevestigingsmiddelen kunnen dwars door het materiaal heen gaan of het materiaal missen en schade of letsel toebrengen aan personen in de buurt.
h) Tijdens de werking kunnen brokstukken van het werkstuk en het bevestigingssysteem worden afgevoerd.
i) Zorg ervoor dat het gereedschap altijd veilig op het werkstuk vastzit en niet kan wegglijden.

Gebruiksgevaren

a) Zorg ervoor dat gebruikers en onderhoudspersoneel fysiek in staat zijn om de massa, het gewicht en het vermogen van het gereedschap te hanteren.
b) Houdt de machine juist vast zodat normale en plotselinge bewegingen met beide handen onder controle gehouden kunnen worden. Houdt de machine stevig, met beide handen vast.
c) Zorg voor een stevige en gebalanceerde houding.
d) Gebruik alleen smeermiddelen, aanbevolen door de fabrikant.
e) Een persoonlijke veiligheidsbril moet worden gebruikt; geschikte handschoenen en beschermende kleding worden aanbevolen.
f) Draag voor werkzaamheden boven het hoofd een veiligheidshelm.
g) Vermijd direct contact met bewegende delen om verwondingen door knellen of snijden te voorkomen.
h) Wees u ervan bewust dat er een risico van elektrostatische ontlading bestaat bij gebruik op plastic en andere niet-geleidende materialen. Neem de nodige maatregelen om dit risico te beperken wanneer u met deze materialen werkt (bijv. door een aardingssysteem te gebruiken).
i) Houd er rekening mee dat bepaalde materialen brand- of explosiegevaar kunnen opleveren tijdens het verwerken. Neem de nodige voorzorgsmaatregelen om de gevaren te beperken. De werkgevers moeten de risico's duidelijk maken aan de gebruikers.
j) Schakel het machine uit/ laat de start-en-stopregeling los als de lucht-/ stroomtoevoer wordt onderbroken.

k) Gebruik het gereedschap nooit als het veiligheidsmechanisme is uitgeschakeld.
I) Gebruik het gereedschap nooit als het defect is of abnormaal werkt. Stop onmiddellijk met het gebruik en laat het gereedschap onderhouden door een erkend servicecentrum.
m) Wees voorzichtig bij het hanteren van bevestigingsmiddelen, vooral bij het in- en uitladen, aangezien de bevestigingsmiddelen scherpe punten hebben die verwondingen kunnen veroorzaken.
n) Onjuiste bevestigingsmiddelen die niet zijn ontworpen of de verkeerde maat hebben voor uw gereedschap, kunnen letsel bij de gebruiker en schade aan het gereedschap veroorzaken.
o) Draag alleen handschoenen die voldoende vinger gevoel en veilige controle geven over de trekkers en eventuele afstelinrichtingen.

Gevaren van herhaalde bewegingen

Bij het gebruik van de machine ervaart de gebruiker mogelijk ongemakken in de handen, armen, schouders of andere delen van het lichaam.

a) Neem een comfortabele houding aan, terwijl je stevig blijft staan en vermijd ongemakkelijke of uit balans geraakte houdingen. Verander van houding bij langdurige taken; dit kan ongemak en vermoeidheid helpen voorkomen.
b) Het ervaren van de volgende symptomen hoort niet negeert te worden: terugkerend ongemak, pijn, tinteling, ongevoeligheid, stijfheid en brandend gevoel. De gebruiker hoort de werkgever te informeren en gezondheidshulp te raadplegen.

Accessoire gevaren

a) Koppel het gereedschap los van de luchttoevoer voordat u het accessoire monteert of vervangt.
b) Vermijdt contact met de accessoires tijdens en na gebruik Accessoires zijn vaak scherp en kunnen tijdens het gebruik heet worden.
c) Gebruik alleen de maten en soorten accessoires en verbruiksartikelen die worden aanbevolen door de fabrikant van het gereedschap; gebruik geen andere soorten of maten accessoires of verbruiksartikelen.

Werkplaats gevaren

a) Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen. Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-oorzaken.
b) Voor zover mogelijk mogen doorgangen en doorgangen niet worden geblokkeerd door luchtleidingen of kabels. Neem passende maatregelen om het risico op struikelen te verminderen, zoals het plaatsen van waarschuwingsborden en het bevestigen van kabels en luchtleidingen.
c) Ga voorzichtig te werk in een onbekende omgeving om het risico van verborgen gevaren zoals leidingen tot een minimum te beperken.
d) De machine is niet ontworpen voor gebruik in potentielen explosieve atmosferen en is niet geïsoleerd tegen contact met stroom.
e) Zorg ervoor dat er zich geen elektrische leidingen, gasleidingen, enz. bevinden, die gevaar zouden kunnen opleveren indien zij door het gebruik van het gereedschap worden beschadigd.
f) Houd omstanders uit de buurt (als u werkt in een gebied waar het risico bestaat dat voorbijgangers passeren). Markeer duidelijk uw werkgebied.

Geluidsgevaren

Blootstelling aan hoge geluidsniveaus kan leiden tot blijvend gehoorverlies en andere problemen, zoals tinnitus (rinkelen, zoemen, fluiten of brommen in de oren). Risicobeoordeling en het gebruik van passende controlemaatregelen voor deze gevaren zijn van essentieel belang.

a) Gebruik passende controlemaatregelen om het risico van letsel door lawaai te beperken. Daartoe behoort bijvoorbeeld het aanbrengen van geschikte geluidsisolatie die de geluidsontwikkeling op het werkstuk laag houdt.
b) Gebruik gehoorbescherming in overeenstemming met de instructies van de werkgever en zoals vereist door de gezondheids- en veiligheidsvoorschriften op het werk.
c) Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen.
d) Selecteert, onderhoud en vervangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen.
e) Wanneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juist functioneert bij het gebruik van de machine.
f) Neem maatregelen om het lawaai in de werkruimte waar mogelijk te verminderen (bijv. door dempingsmatten te gebruiken).

Trilling gevaren

Blootstelling aan trillingen kan invaliderende schade toebrengen aan de zenuwen en de bloedtoevoer van de handen en armen. Niet alle trilling gevaren kunnen door het ontwerp of de constructie van het gereedschap worden weggenomen, en sommige restrisico's blijven bestaan. Controleer de trilling emissiewaarde (verkregen met ISO 28927-3) die in de specificatietabel is aangegeven. Zorg ervoor dat het risico dat het vertegenwoordigt wordt beoordeeld en beheerd. Als het risico niet binnen aanvaardbare grenzen kan worden beheerd, gebruik het instrument dan niet.

Neem de volgende maatregelen om het risico op letsel door trillingen te verminderen:

a) Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog. Houd de handen warm en droog.
b) Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddellijk met het gebruik van de machine, vertel uw werkgever en raadpleeg een dokter.
c) Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen.
d) Ondersteun het gewicht van het gereedschap zo nodig in een standaard of spanner.
e) Het risico van trillingen is over het algemeen groter wanneer de greepkracht groter is. Houd het gereedschap met een lichte maar veilige greep vast, rekening houdend met de vereiste reactiekrachten van de hand.
f) Zorg ervoor dat het gereedschap en de accessoires correct zijn gemonteerd en in goede staat verkeren: verkeerd gemonteerd of beschadigd gereedschap kan overmatige trillingen veroorzaken.

Productonderdelen

1. Luchtuitlaat

2. Trekker

3. Luchtinlaat

4. Magazijngrendel

5. Magazijnkap

6. Veiligheidspal

7. Zeskantschroeven

8. 14" BSP Snelkoppelingen

9. Zeskantsleutels

10 Oliefles

Gebruiksdoel

Pneumatische spijkermachine met magazijn, aangedreven door een luchtcompressor voor lichte tot middelzware bevestigingstoepassingen, met behulp van compatibele spijkers.

Niet bedoeld voor commercieel gebruik.

Gebruik de machine enkel voor doeleinden waarvoor het bedoeld is. Elk ander gebruik dan vermeld in deze handleiding wordt beschouwd als een geval van misbruik. De gebruiker, niet de fabrikant, is aansprakelijk voor schade en/of letsel resulterend uit misbruik. De fabrikant is niet aansprakelijk voor eventuele wijzigingen aan het gereedschap, noch voor enige schade als gevolg van dergelijke wijzigingen.

Het uitpakken van uw gereedschap

• Haal uw product voorzichtig uit de verpakking en inspecteer het. Zorg dat u volledig op de hoogte bent van alle kenmerken en functies ervan.
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt.

Voorafgaand aan het gebruik

⚠ WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat er afstelling of onderhoud wordt uitgevoerd.

Het bevestigen van de snelkoppeling

Opmerking: Dit gereedschap is voorzien van twee verschillende mannelijke snelkoppelingen (8) (afb. I).

EQ-4 - gebruikt in Europa

EN-6 - gebruikt in de VK

• Selecteer de koppeling, passend bij het te gebruiken luchtsysteem en instaleer als beschreven:
• Plaats PTFE-tape (niet inbegrepen) op het schroefdraad van de snelkoppeling. Dit zorgt voor een luchtdichte afsluiting.
  Opmerking: Breng PTFE-tape stevig en in wijzerzin aan zodat de tape niet loskomt wanneer de schroefdraad in het gereedschap wordt geschroefd.
• Verwijder de beschermende plug van de luchtinlaat.
• Draai de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) op de luchtinlaat, aan de onderzijde van het handvat.
• Sluit de luchtslang aan, stel de juiste druk in en controleer op lekkages (bijvoorbeeld door het aanbrengen van een kleine hoeveelheid zeepwater op de buitenzijde van de koppelingen).
• Luchtslangen met een bijpassende vrouwelijke snelkoppeling zijn op de machine vast te duwen.

Aanbevolen luchttoevoer

• Dit gereedschap hoort aangesloten te worden op een schone en droge luchttoevoer, met een interne olie en water scheider.
• De aangevoerde luchtdruk mag niet uitstijgen boven de vermelde maximumdruk (zie 'Specificaties').
  • Zorg dat het water dagelijks uit de luchttoevoer wordt afgevoerd.
• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk.

Veiligheidspal controleren

⚠ WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat er afstelling of onderhoud wordt uitgevoerd.

• Zorg ervoor dat het magazijn leeg is.
- Het veiligheidspal (6) hoort zonder moeite in en uit te kunnen bewegen.
- Controleer of het mechanisme juist functioneert:

1. Sluit de machine op de luchtbron aan.
2. Druk het veiligheidspal tegen een stuk hout zonder dat u de trekker (2) overhaalt. De machine hoort niet af te vuren. Wanneer de machine afvuurt moet deze gerepareerd worden.
3. Houdt de machine van het hout af. Het veiligheidspal hoort terug naar de originele positie te gaan.
4. Druk de trekker in. De machine hoort niet af te vuren. Wanneer de machine afvuurt moet deze gerepareerd worden.
5. Druk het veiligheidspal tegen een stuk hout en haal de trekker over. De machine hoort af te vuren, dit duidt op een juiste functionaliteit.

Het magazijn laden

⚠ WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat er afstelling of onderhoud wordt uitgevoerd.

1. Open de magazijngrendel (4) en open de magazijnkap (5).
2. Plaats de spijkers in het magazijn waarbij de punten naar beneden wijzen (van het handvat af).
3. Sluit de magazijnkap en klik de magazijngrendel terug in de vergrendelpositie (u hoort een 'klik').

Gebruik

WAARSCHUWING: Draag STEEDS gepaste persoonlijke beschermende uitrusting, met inbegrip van oogbescherming, wanneer u dit gereedschap gebruikt.

WAARSCHUWING: Zorg ervoor dat de luchtdruk van de compressor overeenkomt met de benodigde luchtdruk van de machine (zie 'Specificaties')

De trekker afvuren

- Om een spijker af te vuren drukt u het veiligheidspal (6) tegen het materiaal, houdt u de machine stevig bij het handvat vast en knijpt u de trekker (2) in.

BELANGRIJK: Het snel herhaaldelijk inknijpen van de afvuurtrekker kan resulteren in interne schade en ontgelden van de garantie

Luchtuitlaat instellen

• Roteer de luchtuitlaat (1) om een uitlaatrichting, van de gebruiker af, te selecteren.
- De uitlaat dient zodanig gepositioneerd te worden dat de uitlaatgassen van de gebruiker van het gereedschap weggericht worden.

Spijkerdiepte verstelling

BELANGRIJK: Test altijd van tevoren dat de diepte van de nagel juist is ingesteld.

1. Vuur een spijker in een stuk afval materiaal af en controleer de spijkerdiepte.

2. Pas de druk van de luchttoevoer aan om de spijkerdiepte aan te passen. Het verhogen van de luchtdruk zorgt voor een diepere spijker ingang.

Vastgelopen spijkers verwijderen

⚠ WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat er afstelling of onderhoud wordt uitgevoerd.

Vastgelopen spijker in het magazijn

1. Druk op de magazijngrendel (4) en schuif het magazijnkap (5) open.

2. Verwijder de vastgelopen spijker met behulp van een tang.

3. Herlaad het magazijn en vergrendel de magazijnkap.

Vastgelopen spijker in het plaatgebied

1. Verwijder de drie zeskantschroeven (7) met behulp van de zeskantsleutel (9) en neem de neusplaat van de machine.
2. Verwijder de vastgelopen spijker met behulp van een tang.
3. Zet de machine in elkaar en controleer de werking van het veiligheidspal voor een verder gebruik van de machine.

Onderhoud

WAARSCHUWING: Koppel de machine altijd los van de luchttoevoer voordat u onderhoud of reiniging uitvoert.

Opmerking: De twee inbegrepen zeskantsleutels (9) zijn geschikt voor een gedeeltelijke demontage van de eenheid. Dit is mogelijk handig voor het schoonmaken van de eenheid, voor het verwijderen van vastgelopen spijkers en het vervangen van onderdelen. Een dergelijke demontage valt niet onder deze handleiding.

WAARSCHUWING: Gebruik nooit reserveonderdelen van derden voor dit product. Gebruik alleen reserveonderdelen die worden geleverd door Silverline of een erkende Silverline-handelaar of -reparatiecentrum.

Algemene inspectie

- Controleer regelmatig of alle bouten goed zijn aangedraaid. Door vibratie kunnen ze na enige tijd los gaan zitten.

Schoonmaak

- Houd uw machine te allen tijde schoon. Vuil en stof kan de interne delen sneller doen slijten en de gebruiksduur aanzienlijk verminderen. Maak de behuizing met een zachte borstel of droge doek schoon.

BELANGRIJK: Er is maar weinig wat fout kan gaan met uw pneumatisch gereedschap. Wanneer uw machine niet werkt is vieze en natte lucht en het niet opvolgen van de onderhoud instructies vaak de oorzaak.

Dagelijks onderhoud

Als de luchttoevoer niet is voorzien van een inline-smeertoestel, moet het gereedschap handmatig worden gesmeerd:

1. Ontkoppel van de luchttoevoer en verwijder alle spijkers/nietjes.
2. Giet 3-4 druppels lucht gereedschap olie in de luchtinlaat.
3. Sluit de luchttoevoer weer aan en laat de machine enkele malen draaien om alle interne onderdelen te smeren.
4. Als de machine constant in gebruik is of gedurende lange perioden achter elkaar wordt gebruikt, herhaalt u de bovenstaande procedure maximaal 3 keer per dag.
5. Gebruik olie voor luchtgereedschap. GEBRUIK ONDER GEEN ENKELE VOORWAARDEN NORMALE MOTOROLIE.
6. Wanneer u de instructies niet op volgt, kan dit resulteren in een ongeldige garantie.

Opslag

- Berg de gereedschap op een droge en veilige plek, buiten het bereik van kinderen op.

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone].

Web: www.silverlinetools.com

VK-Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

EU-Adres:

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Nederland

Verwijdering en afvoer

• Net als ander elektrisch gereedschap mag pneumatische machines niet met uw huishoudelijk afval worden weggegooid.
• Pneumatische machine bevatten mogelijk sporen van olie en andere smeermiddelen.
• Neem contact op met uw gemeente voor informatie betreft de juiste verwijderwijze van pneumatische machines.

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt niet of slechts met tussenpozen	Onjuiste druk Stel de correcte luchtdruk in overeenstemming met de Specificaties
	Vuil in het mechanisme	Herhaal de 'Dagelijks onderhoud' meerdere keren om het vuil op te ruimen.
	Lucht lekkage	Controleer alle aansluitingen en de slang op lekkages en draai koppelingen vast met het gebruik van PTFE-tape
	Verstopping in gaasfilter Verwijder de snelkoppeling (8) en maak de filter schoon
Indien de hierboven vermelde mogelijke oplossing niet werken, neem dan contact op met een verdeler of met een geautoriseerd Silverline servicecentrum

Silverline Tools garantie

Dit Silverline product komt met 3 jaar garantie.

U hebt recht op 3 jaar garantie als u dit product binnen 30 dagen na aankoop op silverlinetools. com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.

Uw product registreren

Ga naar: silverlinetools.com, klik op de 'Guarantee Registration' (registratie) knop en voer het volgende in:

• Uw persoonlijke gegevens
• De productinformatie en de aankoopdatum

Het garantiebewijs wordt vervolgens in PDF-formaat aangemaakt. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.

BEWAAR UW ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen na de aankoopdatum een gebrek vertoont, breng het dan samen net uw ontvangstbewijs naar de winkel waar u het heeft gekocht en beschrijf het gebrek in detail. Het product wordt vervolgens terugbetaald of omgewisseld.

Als dit product na de periode van 30 dagen een gebrek vertoont, stuur het dan naar:

Garantie claims moeten binnen de garantieperiode worden ingediend.

Zonder het originele ontvangstbewijs met de aankoopdatum, uw naam, adres en plaats van aankoop kan geen werk aan het product uitgevoerd worden. .

Beschrijf het gebrek dat verholpen moet worden in detail.

Bij claims die binnen de garantieperiode worden ingediend, gaat Silverline Tools na of het een materiaal- of een fabrieksfout betreft.

De verzendkosten worden niet vergoed. Bied de artikelen die u terugstuurt voor reparatie in een schone en geborgde staat aan. Verpak ze zorgvuldig om schade en letsel tijdens het vervoer te voorkomen. Ongepaste en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt door herstelling of vervanging van het product niet verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van een kosteloze herstelling van het gereedschap (exclusief verzendingskosten) of een vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De herstelling of vervanging van het product onder garantie is bijkomstig aan en heeft geen invloed op uw wettelijke rechten als consument,.

Wat is gedekt:

• De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken ontstaan zijn tijdens de garantieperiode en het gevolg zijn van materiaal- of fabrieksfouten.
• Voor onderdelen die niet meer verkrijgbaar zijn of niet meer vervaardigd worden zal Sirverline Tools een functionele vervanging uitvoeren.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op herstellingen als gevolg van:

• Normale slijtage veroorzaakt door gebruik in overeenstemming met de handleiding zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
• De vervanging van meegeleverd toebehoren zoals boortjes, zaagbladen, schuurvellen, snijdschrijven en aanverwante producten.
• Toevallige schade, gebreken ten gevolge van nalatig gebruik of verzorging, misbruik, verwaarlozing, achteloze bediening of hantering van het product.
• Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.
• Alle wijzigingen van het product.
• Gebruik van andere onderdelen en toebehoren dan de originele onderdelen van Silverline Tools.
• Foutieve installatie (behalve wanneer geïnstalleerd door Silverline Tools).
• Herstellingen of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.
• Uitgezonderd het recht op het verhelpen van gebreken van het gereedschap volgens deze garantievoorwaarden worden geen claims gedekt.

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
