868544 - Zszywacz SILVERLINE - Bezpłatna instrukcja obsługi

Rodzaj produktu	Gwoździarka pneumatyczna (zszywacz)
Marka	Silverline
Model	868544
Ciśnienie robocze	4,8 - 7,5 bar (70 - 108 psi)
Ciśnienie maksymalne	7,5 bar (108 psi)
Zużycie powietrza	113 - 170 L/min (4 - 6 pi³/min)
Dopływ powietrza	Szybkozłącze 1/4" BSP
Kaliber gwoździ	18, długość 15 - 50 mm
Pojemność magazynka	100 gwoździ
Waga	1,4 kg
Poziom ciśnienia akustycznego	92,8 dB(A) (K=2,5 dB)
Poziom mocy akustycznej	105,8 dB(A) (K=2,5 dB)
Wibracje ważone	2,67 m/s² (K=1,5 m/s²)
Bezpieczeństwo	Zabezpieczenie przed odrzutem, podwójny spust
Zasilanie	Sprężone powietrze czyste i suche z smarownicą w linii
Konserwacja	Codzienne smarowanie 3-4 kroplami oleju pneumatycznego w dopływie powietrza
Gwarancja	3 lata (rejestracja wymagana w ciągu 30 dni)
Przeznaczenie	Zastosowania mocowania lekkie do średnich (domowe)
Części zamienne	Szybkozłącza EQ-4/EN-6, klucze imbusowe, olej (dostępne u Silverline)

Często zadawane pytania - 868544 SILVERLINE

Jakiego rodzaju gwoździ używać z gwoździarką Silverline 868544?

Używaj gwoździ kalibru 18, o długości od 15 do 50 mm. Używaj tylko gwoździ przeznaczonych do tego urządzenia, aby uniknąć ryzyka obrażeń lub awarii.

Jak załadować magazynek gwoździ?

Odłącz urządzenie od zasilania powietrzem. Naciśnij zatrzask magazynka (4) i przesuń osłonę (5), aby ją otworzyć. Włóż gwoździe, kierując groty w stronę obrabianego elementu (strona przeciwna do rękojeści). Zamknij osłonę do zatrzaśnięcia.

Jak wyregulować głębokość wbijania gwoździ?

Głębokość reguluje się zmieniając ciśnienie zasilania powietrzem: niższe ciśnienie zmniejsza głębokość. Zawsze testuj na kawałku materiału przed pracą na docelowym elemencie.

Co zrobić w przypadku zablokowania gwoździa w gwoździarce?

Odłącz zasilanie powietrzem. Otwórz magazynek i usuń zablokowany gwóźdź szczypcami. Jeśli blokada znajduje się na płycie czołowej, odkręć dwie śruby imbusowe (7) kluczem imbusowym (9), zdejmij osłonę przednią i usuń gwóźdź. Złóż i sprawdź zabezpieczenie przed ponownym użyciem.

Jak smarować gwoździarkę?

Jeśli nie masz smarownicy w linii, odłącz powietrze i usuń gwoździe. Wlej 3-4 krople oleju do narzędzi pneumatycznych do dopływu powietrza. Podłącz powietrze i uruchom narzędzie kilka razy. Powtarzaj do 3 razy dziennie przy intensywnym użytkowaniu. Nigdy nie używaj zwykłego oleju silnikowego.

Jakie ciśnienie powietrza stosować dla gwoździarki Silverline 868544?

Zalecane ciśnienie robocze wynosi 4,8 do 7,5 bara (70 do 108 psi). Nigdy nie przekraczaj 7,5 bara. Używaj sprężonego powietrza czystego, suchego, najlepiej z smarownicą w linii i separatorem wody.

Jak sprawdzić prawidłowe działanie zabezpieczenia?

Odłącz powietrze i upewnij się, że magazynek jest pusty. Podłącz powietrze. Naciśnij zabezpieczenie przeciw kawałkowi drewna, nie naciskając spustu: narzędzie nie powinno strzelać. Pociągnij spust z dala od drewna: narzędzie nie powinno strzelać. Następnie naciśnij zabezpieczenie do drewna, jednocześnie naciskając spust: narzędzie powinno strzelać.

Jakie środki ochrony osobistej nosić podczas użytkowania?

Zawsze noś okulary ochronne odporne na uderzenia. Używaj również ochronników słuchu (hałas może przekraczać 85 dB), rękawic ochronnych oraz kasku przy pracach na wysokości. Unikaj luźnej odzieży.

Jak dbać o gwoździarkę na co dzień?

Regularnie sprawdzaj dokręcenie śrub. Czyść urządzenie miękką szczotką lub suchą szmatką. Smaruj zgodnie z instrukcją. Opróżniaj separator wody kompresora codziennie. Przechowuj narzędzie w suchym i bezpiecznym miejscu poza zasięgiem dzieci.

Co zrobić, jeśli gwoździarka nie działa lub działa nieregularnie?

Sprawdź ciśnienie powietrza (4,8-7,5 bara). Wyczyść mechanizm, powtarzając smarowanie kilka razy. Sprawdź złączki i węże pod kątem nieszczelności (dokręć lub użyj taśmy PTFE). Wyczyść filtr siatkowy pod szybkozłączem. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym centrum serwisowym Silverline.

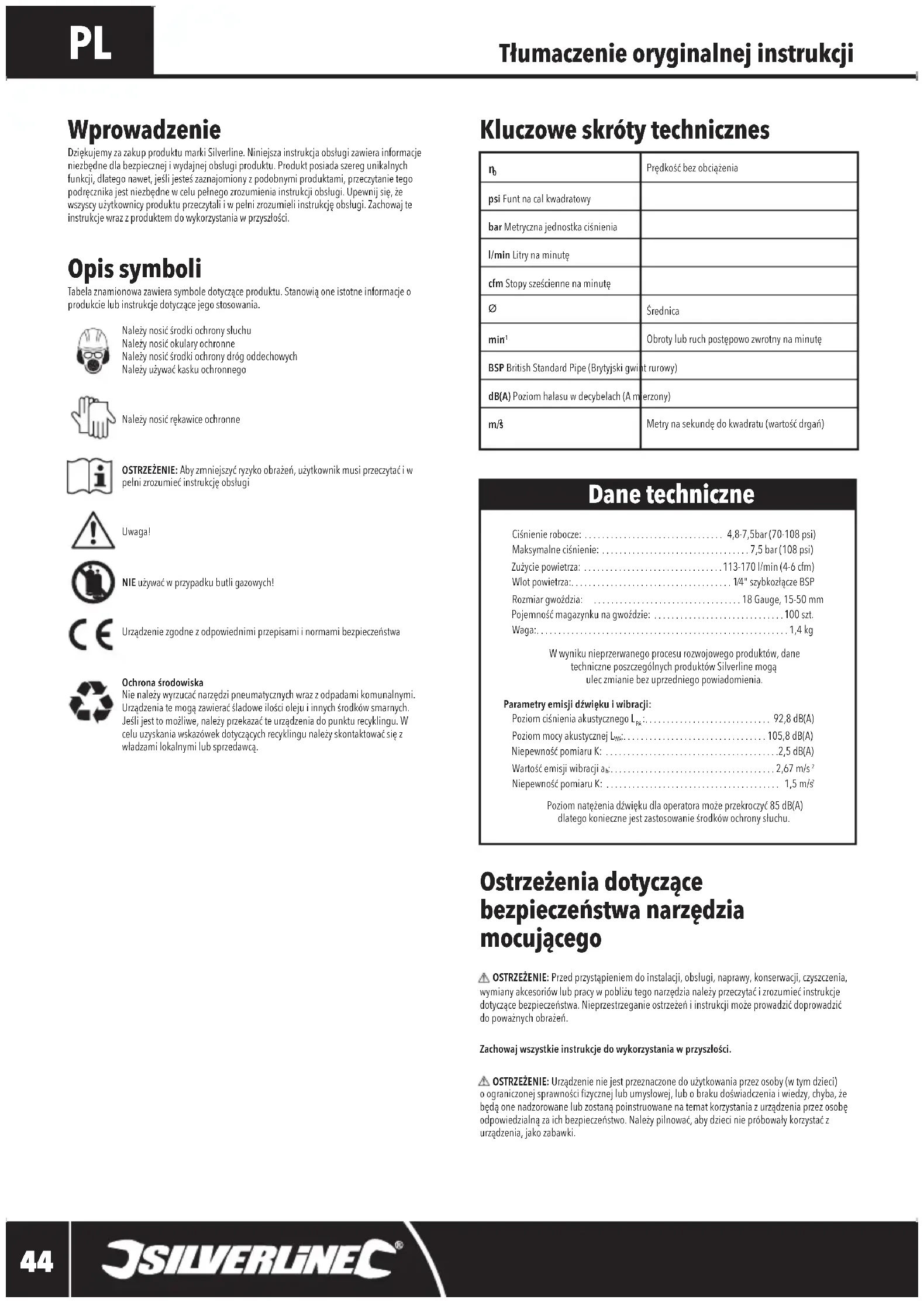

INSTRUKCJA OBSŁUGI 868544 SILVERLINE

PL Gwoździarka pneumatyczna 50 mm

EE Pneumaatiline naelapüstol, 50 mm

LT Pneumatinis viniakalis, 50 mm

WAŻNA UWAGA: Schematy części zawarte w niniejszej instrukcji służą wyłącznie w celu odniesienia. Producent nie oświadcza ani nie gwarantuje klientowi, że jest kwalifikowany do wykonywania napraw produktu lub przeprowadzania innych procedur montażu/demontażu. Producent wyraźnie owiadcza, że wszystkie naprawy i wymiany części muszą być wykonywane wyłącznie przez certyfikowanego technika w autoryzowanym centrum serwisowym Silverline, a nie przez klienta. Klient ponosi wszelkie ryzyko i odpowiedzialność wynikające z jego naprawy oryginalnego produktu, wymiany części lub innych modyfikacji oryginalnego produktu. Schematy służą wyłącznie do celów ilustracyjnych. Silverline nie dostarcza części zamiennych dla tego produktu.

EE

Monteerimise skeem

Dziękujemy za zakup produktu marki Silverline. Niniejsza instrukcja obsługi zawiera informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie tego podręcznika jest niezbędne w celu pełnego zrozumienia instrukcji obsługi. Upewnij się, że wszystcy użytkownicy produktu przeczytali i w pełni zrozumieli instrukcję obsługi. Zachowaj te instrukcje wraz z produktem do wykorzystania w przyszłości.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące produktu. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać i w pełni zrozumieć instrukcję obsługi

Uwaga!

NIE używać w przypadku butli gazowych!

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Ochrona środowiska

Nie należy wyrzucać narzędzi pneumatycznych wraz z odpadami komunalnymi. Urządzenia te mogą zawierać sładowe ilości oleju i innych środków smarnych. Jeśli jest to możliwe, należy przekazać te urządzenia do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Kluczowe skróty technicznes

n_b	Prędkość bez obciążenia
psi Funt na cal kwadratowy
bar Metryczna jednostka ciśnienia
l/min Litry na minutę
cfm Stopy sześcienne na minutę
	Średnica
min ^1	Obroty lub ruch postępowo zwrotny na minutę
BSP British Standard Pipe (Brytyjski gwint rurowy)
dB(A) Poziom hałasu w decybelach (A merzony)
m/§	Metry na sekundę do kwadratu (wartość drgań)

Dane techniczne

Ciśnienie robocze: 4,8-7,5bar (70-108 psi)

Maksymalne ciśnienie: 7,5 bar (108 psi)

Zużycie powietrza: 113-170 l/min (4-6 cfm)

Wlot powietrza: 1/4" szybkozłącze BSP

Rozmiar gwoździa: 18 Gauge, 15-50 mm

Pojemność magazynku na gwoździe: 100 szt.

Waga: 1,4 kg

W wyniku nieprzerwanego procesu rozwojowego produktów, dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Parametry emisji dźwięku i wibracji:

Poziom ciśnienia akustycznego L_F5 92,8 dB(A)

Poziom mocy akustycznej L _NA : 105,8 dB(A)

Niepewność pomiaru K: 2,5 dB(A)

Wartość emisji wibracji a_h 2,67 m/s ^2

Niepewność pomiaru K: 1,5 m/s

Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

Ostrzeżenia dotyczące bezpieczeństwa narzędzia mocującego

OSTRZEŻENIE: Przed przystąpieniem do instalacji, obsługi, naprawy, konserwacji, czyszczenia, wymiany akcesoriów lub pracy w pobliżu tego narzędzia należy przeczytać i zrozumieć instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić doprowadzić do poważnych obrażeń.

Zachowaj wszystkie instrukcje do wykorzystania w przyszłości.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki.

• Wyłącznie kwalifikowane i przeszkolone osoby powinny obsługiwać powyższe narzędzie.
• Nie wolno modyfikować urządzenia. Wszelkie modyfikacje mogą doprowadzić do zmniejszenia efektywności oraz bezpieczeństwa dla operatora.
• Nie należy wyrzucać instrukcji bezpieczeństwa; przekaż je operatorowi.
• Nie należy używać narzędzia, jeśli zostało uszkodzone.
• Należy okresowo kontrolować narzędzie, aby sprawdzić, czy wartości znamionowe i oznaczenia wymagane przez normę ISO 11148 (wyszczególnione w Opisie symboli) są czytelnie umieszczone na narzędziu. W razie potrzeby użytkownik (i pracodawca, jeśli to konieczne) powinien skontaktować się z producentem w celu uzyskania zastępczych etykiet znakujących.
• Powietrze pod ciśnieniem może spowodować poważne obrażenia.
  • Zawsze odłączaj narzędzie od źródła powietrza, gdy nie jest używane.
• Zawsze odlączaj narzędzie od zasilania sprężonym powietrzem przed wymianą akcesoriów, wykonywaniem regulacji i/lub napraw oraz przenoszeniem się z obszaru roboczego do innego obszaru.
• Trzymaj palce z dala od spustu, gdy nie używasz narzędzia oraz podczas przechodzenia z jednej pozycji roboczej do drugiej.
• Nigdy nie wolno kierować strumienia powietrza na siebie lub osoby znajdujące się w pobliżu.
• Odczepiony wąż od urządzenia może spowodować poważne uszkodzenia ciała. Zawsze należy skontrolować wąż pod względem uszkodzeń lub luzu przed przystąpieniem do pracy.
• Nigdy nie należy trzymać narzędzi za wąż ciśnieniowy.
• Podczas używania narzędzi pneumatycznych nie należy przekraczać maksymalnego ciśnienia roboczego.
• Należy zawsze sprawdzić urządzenie i akcesoria przed każdym użyciem. Nie wolno korzystać z produktu, jeśli posiada uszkodzoną, bądź zostało nadmiernie zużyte.
• Narzędzia pneumatyczne powinny być zasilane wyłącznie sprężonym powietrzem o najniższym ciśnieniu wymaganym przez zadanie, aby zredukować hałas i wibracje oraz zminimalizować zużycie.
• Nigdy nie używaj czystego tlenu lub gazów palnych do zasilania narzędzia pneumatycznego. Narzędzia pneumatyczne nie są przeznaczone do tych źródeł zasilania, a ich stosowanie stwarza zagrożenie pożarowe i wybuchowe.
• Należy pamiętać, że narzędzia pneumatyczne mogą stać się zimne podczas użytkowania, co ma wpływ na przyczepność, kontrolę i podatność na urazy związane z drganiami.

WAŻNE: Pomimo zastosowania się do następujących instrukcji obsługi narzędzia nie jest możliwe wyeliminowanie wszystkich czynników ryzyka resztkowego. Nie korzystaj z urządzenia w przypadku pojawienia się wątpliwości dotyczących jego bezpiecznego użytkowania.

Niebezpieczeństwo wyrzutu przedmiotu

a) Należy mieć świadomość, że uszkodzenie obrabianego przedmiotu, akcesoriów lub samego narzędzia może spowodować powstanie pocisków o dużej prędkości.
b) Podczas pracy z tym narzędziem należy zawsze nosić okulary ochronne odporne na uderzenia. Wymagany stopień ochrony należy ustalić w zależności od zastosowania.
c) Oceniaj ryzyko dla innych przy rozważaniu ryzyka związanego z zagrożeniem silnego wyrzutu.
d) Upewnić się, że obrabiany detal jest dobrze zamocowany
e) Narzędzie do wbijania elementów złącznych powinno być odlączone na czas rozładowywania elementów złącznych, wykonywania regulacji, usuwania zacięć lub wymiany akcesoriów.
f) Upewnij się, że elementy złączne prawidłowo wnikają w materiał i nie mogą zostać odbite/odrzucone w kierunku operatora i/lub osób postronnych.
g) Należy zachować ostrożność podczas wkręcania elementów złącznych w cienki materiał lub na krawędziach materiału. Elementy złączne mogą przejść przez materiał lub go ominąć i spowodować uszkodzenia lub obrażenia osób znajdujących się w pobliżu.
h) Podczas pracy może dojść do uwolnienia zanieczyszczeń z obrabianego przedmiotu i systemu mocowania/łączenia.
i) Upewnij się, że narzędzie jest zawsze bezpiecznie zamocowane na obrabianym przedmiocie i nie może się zeslizgnąć.

Niebezpieczeństwa podczas operowania narzędziem

a) Operatorzy i personel obsługujący to urządzenie powinien być fizycznie w stanie poradzić sobie z: rozmiarem, ciężarem i mocą narzędzia.
b) Należy trzymać narzędzie poprawnie i być przygotowanym na ewentualne gwałtowne ruchy tak, aby przeciwdziałać im. Obsługować narzędzie obiema rękami.
c) Należy utrzymywać zrównoważoną pozycje ciała i bezpieczne oparcie dla stóp.
d) Używać tylko środków smarnych zalecanych przez producenta.
e) Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne, rękawice ochronne i zalecane ubranie ochronne.
f) Należy używać kasku ochronnego podczas pracy powyżej wysokości głowy.
g) Unikać bezpośredniego kontaktu z ruchomymi częściami, aby uniknąć obrażeń spowodowanych przyciśnięciem lub przecięciem.
h) Niebezpieczeństwo wyładowania elektrostatycznego w przypadku stosowania narzędzia do obróbki tworzywa sztucznego lub innych materiałów nieprzewodzących. Podczas pracy z tymi materialami należy podjąć odpowiednie kroki w celu zmniejszenia tego ryzyka (np. zastosować system uziemienia).

i) Należy pamiętać, że niektóre materiały mogą stwarzać ryzyko pożaru lub wybuchu podczas przetwarzania. Podejmij odpowiednie środki ostrożności, aby ograniczyć zagrożenia. Pracodawcy powinni jasno informować operatorów o zagrożeniach.
j) W przypadku przerwania dopływu powietrza/zasilania należy wyłączyć urządzenie/zwolnić regulator startu i zatrzymania.
k) Nigdy nie należy operować urządzeniem, podczas gdy mechanizm bezpieczeństwa jest wyłączony.
I) Nie wolno używać narzędzia uszkodzonego lub działającego nieprawidłowo. Natychmiast zaprzestać używania narzędzia i oddać je do naprawy w autoryzowanym centrum serwisowym.
m) Należy zachować ostrożność podczas manipulowania elementami złącznymi, zwłaszcza podczas załadunku i rozładunku, ponieważ elementy złączne mają ostre punkty, które mogą spowodować obrażenia.
n) Nieprawidłowe elementy złączne, które nie zostały zaprojektowane lub mają niewłaściwy rozmian dla danego narzędzia, mogą spowodować obrażenia ciała operatora i uszkodzenie narzędzia.
o) Należy nosić wyłącznie rękawice, które zapewniają odpowiednie czucie i bezpieczną kontrolę spustów i wszelkich urządzeń regulacyjnych.

Powtarzające się niebezpieczeństwa

Podczas używania narzędzia użytkownik może odczuwać dyskomfort w dłoniach, ramionach, barkach, szyi lub innych częściach ciała.

a) Przyjmowanie wygodnej postawy z zachowaniem bezpiecznego stania na nogach i unikaniem niewygodnych lub naruszających równowagę pozycji. Zmieniaj postawę ciała podczas wykonywania dłuższych zadań; może to pomóc uniknąć dyskomfortu i zmeczenia.
b) Nie należy ignorować objawów, takich jak uporczywy lub nawracający dyskomfort, ból, pulsowanie, ból, mrowienie, drętwienie, uczucie pieczenia lub sztywność. W razie potrzeby powiadomić pracodawcę i skonsultować się z wykwalifikowanym pracownikiem służby zdrowia.

Niebezpieczeństwa przy wymianie akcesoriów

a) Zawsze przed dopasowaniem lub wymianą narzędzia lub akcesoria należy odłączyć urządzenie od źródła powietrza.
b) Unikaj bezpośredniego kontaktu z akcesoriami podczas i po zakończeniu użytkowania. Akcesoria są często ostre i mogą się nagrzewać podczas użytkowania.
c) Należy używać wyłącznie akcesoriów i materiałów eksploatacyjnych o rozmiarach i typach zalecanych przez producenta narzędzia; nie należy używać akcesoriów i materiałów eksploatacyjnych innych typów lub rozmiarów.

Zagrożenia w miejscu pracy

a) Należy być świadomym śliskich powierzchni w miejscu pracy, spowodowanych użyciem narzędzia oraz możliwością potkięcia przez przewód gazowy lub hydrauliczny ulokowany w złym miejscu. Poślizgnięcia, potknięcia i upadki są głównymi przyczynami urazów ciała w miejscu pracy.
b) Jeśli to możliwe, nie blokuj arterii komunikacyjnych i przejść przewodami powietrznymi lub kablami. Podejmij odpowiednie środki, aby zmniejszyć ryzyko potknięcia, takie jak ustawienie znaków ostrzegawczych oraz mocowanie kabli i przewodów powietrznych na miejscu.
c) W nieznanym otoczeniu należy postępować ostrożnie, aby zminimalizować ryzyko związane z ukrytymi zagrożeniami, takimi jak linie energetyczne.
d) Nie należy stosować niniejszego urządzenia w przestrzeniach i pomieszczeniach zagrożonych wybuchem lub do mocowania przewodów elektrycznych.
e) Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w razie uszkodzenia przy użyciu narzędzia.
f) Nie dopuszczaj osób postronnych (jeżeli pracujesz w obszarze, w którym istnieje prawdopodobieństwo ruchu pieszego). Wyraźnie zaznacz obszar, na którym będziesz pracować.

Niebezpieczeństwa powodowane wysoką emisją dźwięku

Narażenie na wysoki poziom hałasu może powodować problemy takie jak: szum w uszach (brzeczenie, gwizdy oraz buczenie), a także trwałe uszkodzenia słuchu włączając jego całkowitą utratę. Dlatego ocena ryzyka i realizacja odpowiednich kontroli tych zagrożeń są konieczne.

a) Należy stosować odpowiednie środki kontroli, aby zmniejszyć ryzyko obrażeń spowodowanych hałasem. Mogą one obejmować takie działania, jak stosowanie materiałów tłumiących, aby zapobiec "dzwonieniu" przedmiotów obrabianych.
b) Należy używać środków ochrony słuchu zgodnie z instrukcjami pracodawcy oraz przepisami bezpieczeństwa i higieny pracy.

c) Aby uniknąć niepotrzebnego wzrostu poziomu emisji halasu, należy obsługiwać i utrzymywać narzędzie, a także eksploatować i wymieniać akcesoria zgodnie z zaleceniami w instrukcji obsługi.

d) Dobrać, poddawać konserwacji i wymieniać materiały eksploatacyjne/narzędzia zgodnie z zaleceniami w instrukcji obsługi, aby nie dopuścić niepotrzebnego zwiększenia poziomu emisji hałasu.

e) Jeżeli dostępny jest tłumik, należy upewnić się, że znajduje się on na swoim miejscu i jest sprawny, gdy narzędzie jest używane.

f) W miarę możliwości należy podjąć kroki w celu zmniejszenia hałasu w miejscu pracy (np. stosując maty wygłuszające).

Niebezpieczeństwa powodowane wysoką emisją wibracji

Narażenie na wysoki poziom drgań może powodować uszkodzenie nerwów i zaburzenia układu nerwowego i krwionośnego najczęściej w obrębie ramion i rąk. Nie wszystkie zagrożenia związane z drganiami można wyeliminować poprzez projektowanie lub konstrukcję narzędzi, a pewne ryzyko consumeskowe pozostaje. Należy sprawdzić wartość emisji drgań (uzyskaną zgodnie z normą ISO 28927-3) podaną w tabeli specyfikacji. Zapewnienie oceny ryzyka, jakie stanowi, i zarządzania nim. Jeżeli nie można zarządać ryzykiem w taki sposób, aby mieściło się ono w dopuszczalnych granicach narzędzia, nie należy używać tego narzędzia.

Aby zmniejszyć ryzyko obrażeń spowodowanych wibracjami, należy podjąć następujące kroki:

a) Podczas pracy w niskich temperaturach należy używać ciepłych ubrań. Utrzymywać ręce ciepłe i suche.
b) Jeśli wystąpią: drętwienie, mrowienie, bóll lub wybielenie skóry na palcach i dłoniach, należy natychmiastowo zaprzestać korzystania z urządzenia, poinformować o tym pracodawcę i skonsultować się z lekarzem.
c) Narzędzie należy obsługiwać i konserwować zgodnie z zaleceniami zawartymi w instrukcji, aby zapobiec niepotrzebnemu zwiększeniu poziomu drgań.
d) W stosownych przypadkach ciężar narzędzia należy podeprzeć na stojaku, napinaczu lub wyważarce.
e) Ryzyko związane z drganiami jest na ogół większe, gdy siła chwytu jest większa. Trzymaj narzędzie lekkim, ale bezpiecznym chwytem, uwzględniając wymagane siły reakcji ręki.
f) Upewnij się, że narzędzie i akcesoria są prawidłowo zamontowane i w dobrym stanie technicznym: nieprawidłowo zamontowane lub uszkodzone narzędzia mogą powodować nadmierne wibracje.

Przedstawienie produktu

1. Wylot powietrza

2. Spust

3. Wlot powietrza

4. Zatrzask zasobnika

5. Ośłona zasobnika

6. Zapadka zabezpieczająca

7. Wkręty sześciokątne

8. Szybkozłącze 1/4" BSP

9. Hlucze sześciokątne

10 Butelka na olej

Zastosowanie zgodne z przeznaczeniem

Gwoździarka pneumatyczna z magazynkiem, zasilana sprężonym powietrzem, do lekkich i średnio ciężkich prac związanych z mocowaniem przy użyciu kompatybilnych gwoździ lub zszywek.

Nie jest przeznaczone do użytku komercyjnego.

Urządzenie może być wykorzystane TYLKO do zastosowań zgodnych z jego przeznaczeniem. Jakiekolwiek inne użycie niże te wymienione w niniejszej instrukcji, będzie uważane za przypadek nadużycia. Użytkownik, a nie producent, ponosi odpowiedzialność za jakiekolwiek uszkodzenia lub szkody powstałe w wyniku niepoprawnego użytkowania. Producent nie ponosi odpowiedzialności za jakiekolwiek modyfikacje narzędzia, ani za szkody powstałe w wyniku próby modyfikacji.

Rozpakowanie urządzenia

• Należy rozpakować i sprawdzić nową szlifierkę. Następnie należy się zapoznać ze wszystkimi jej cechami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

OSTRZEŻENIE: Należy zawsze odłączyć urządzenie od zasilania pneumatycznego przed przeprowadzeniem czynności czyszczących, bądź konserwacją.

Montaż szybkozłącza

Uwaga: Niniejsze urządzenie jest wyposażone w dwa różne szybkozłącza zewnętrzne do zasilania pneumatycznego (8) (rys. I):

EQ-4 - stosowany w Europie

EN-6 - używany głównie w Wielkiej Brytanii

• Wybrać złącznik kompatybilny z użytkowanym systemem doprowadzania powietrza i zainstalować zgodnie z poniższymi instrukcjami:
• Nałoż taśmę PTFE (brak w komplecie) na gwint szybkozłącza. Pomoże to w zachowaniu szczelności.

Uwaga: Załość taśmę PTFE ciasno, w kierunku zgodnym z ruchem wskazówek zegara, dzięki temu taśma nie zejdzie z gwintu podczas przykręcania urządzenia.

1. Wyjmij zatyczkę zabezpieczającą z wlotu powietrza
2. Za pomocą klucza (brak w zestawie) wkręcić szybkozłącze do wlotu powietrza, znajdującego się w podstawie uchwytu.
3. Podłącz do linii spreżonego powietrza, ostrożnie zwiększ ciśnienie i sprawdź szczelność (np. poprzez rozpylenie niewielkiej ilości wody z mydłem na zewnątrz złączy).
4. Przewody spreżonego powietrza wyposażone w szybkozłącze zewnętrzne, będą wciskane w narzędzie.

Podłączenie do zasilania pneumatycznego

• Narzędzie powinno być podłączone do źródła czystego, suchego powietrza z olejarką i separatorem wody.
• Nie należy pozwolić, aby dostarczane ciśnienie nie przekroczyło maksymalną wartość określona w danych technicznych.
• Upewnij się, że woda jest systematycznie każdego dnia z systemu.
• Upewnij się, że wszystkie elementy systemu (węże, złącza, etc.) są odpowiednio przystosowane do ciśnienia atmosferycznego.

Sprawdzanie zaczepu zabezpieczającego

OSTRZEŻENIE: Należy pamiętać, aby zawsze odłączyć urządzenie od zasilania pneumatycznego przed przeprowadzeniem czynności czyszczących, bądź konserwacją.

• Upewnij się, że w zasobniku nie ma żadnych złączy.
• Zapadka zabezpieczająca (6) powinna się przesuwać bez żadnych przeszkód.
• Zapadka zabezpieczająca działa poprawnie w następujący sposób:
• Podłącz urządzenie do zasilania pneumatycznego.
• Pchnij zapadkę zabezpieczającą o kawałek materiału bez pociągnięcia za spust (2). Urządzenie nie powinno się uruchomić. Jeśli urządzenie się uruchomi, musi być naprawione przed kolejnym użyciem.
• Trzymaj narzędzie z dala od drewnianego materiału. Zapadka zabezpieczająca powinna powrócić na oryginalna pozycję.
• Pociągnij za spust. Urządzenie nie powinno się uruchomić. Jeśli urządzenie się uruchomi, musi zostać naprawione przed kolejnym użyciem.
• Pchnij zapadkę zabezpieczającą o kawałek materiału bez pociągnięcia za spust. Urządzenie powinno się uruchomić. Wskazuje to na normalny proces.

Ładowanie zasobnika

OSTRZEŻENIE: Należy pamiętać, aby zawsze odłączyć urządzenie od zasilania pneumatycznego przed przeprowadzeniem czynności czyszczących, bądź konserwacją.

1. Wciśnij zatrzask zasobnika (4) oraz pociągnij osłone zasobnika (5).
2. Włóż łączniki do wlotu zasobnika, upewniając się, że czubek każdego łącznika jest skierowany do przodu (w przeciwną stronę względem uchwytu narzędzia).
3. Zamknij osłonę zasobnika dopóki zatrzask zasobnika nie będzie w pełni zabezpieczony (usłyszysz kliknięcie).

Obstuga

OSTRZEŻENIE: Należy ZAWSZE nosić środki ochrony osobistej, w tym okulary ochronne podczas pracy z narzędziem.

OSTRZEŻENIE: Upewnij się, że zasilanie sprężonym powietrzem pracuje w zakresie przedstawionym w „danych technicznych”.

Pociągnij za spust

- Aby uruchomić urządzenie, wciśnij zapadka zabezpieczająca (6) opierając o materiał obróbki. Trzymając mocno za uchwyt, ściśnij spust (2) aby wystrzelić łączniki w materiał.

WAŻNE: Szybkie naciśnięcie spustu może doprowadzić do wewnętrznych uszkodzeń i unieważnić gwarancję.

Regulacja wylotu

• Wylot (1) można obracać w celu ukierunkowania przepływu spalin.
• Wylot powinien być umieszczony w taki sposób, aby przepływ spalin był skierowany z dala od operatora.

Regulacja głębokości gwoździ

WAŻNE: Zawsze należy sprawdzić, czy łącznik przebije się przez odpowiednią ilość.

1. Wystrzel łącznik w kawałek zbędnego materiału i sprawdź głębokość penetracji łącznika.
2. W razie konieczności, należy dostosować ciśnienie, aby zmienić głębokość penetracji łączników: zmniejszenie ciśnienia pneumatycznego zmniejszy głębokość penetracji łączników.

Usuwanie niedrożności

OSTRZEŻENIE: Należy pamiętać, aby zawsze odłączyć urządzenie od zasilania pneumatycznego przed przeprowadzeniem czynności czyszczących, bądź konserwacją.

Niedrożność gwoździ, bądź zszywek w zasobniku

1. Otwórz zaczep zasobnika (4) oraz osłonę zasobnika (5).
2. Usuń niedrożność przy pomocy szczypiec.
3. Naładuj ponownie zasobnik i zamknij prawidłowo.

Niedrożność gwoździ, bądź zszywek w obszarze płyty

1. Odkręć wkręty mocujące (7), a następnie zdejmij pokrywę przednią korzystając z kluczy sześciokątnych (9).
2. Usuń niedrożność przy pomocy szczypiec.
3. Przed użyciem narzędzia należy ponownie zamontować i sprawdzić działanie zapadki zabezpieczającej.

Konserwacja

OSTRZEŻENIE: Przed przeprowadzeniem kontroli, czynności konserwacyjnych lub czyszczenia zawsze odłączaj urządzenie od źródła zasilania pneumatycznego.

Uwaga: Urządzenie jest wyposażone w dwa klucze sześciokątne (9) do częściowego demontażu urządzenia. Co może się okazać użyteczne do czyszczenia, wyjmowania i wymiany części. Demontaż urządzenia nie znajduje się w treści niniejszej instrukcji.

OSTRZEŻENIE: Nigdy nie używaj części zamiennych innych firm z tym produktem. Użyj tylko części zamiennych dostarczonych przez firmę Silverline lub autoryzowanego centrum naprawy Silverline.

Kontrola rutynowa

Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie.

Czyszczenie

- Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękką szczotką lub suchą ścierką.

WAŻNE: Istnieje małe prawdopodobieństwo, że może coś pójść nie tak, należy zauważyć, jeśli urządzenie nie działa, jest to spowodowane, skorodowaniem wewnętrznego mechanizmu, bądź jego zabrudzenia, dostaniem się mokrego powietrza, bądź nieprzestrzeganiem podanych instrukcji ponizej.

Konserwacja codzienna

Jeśli olejarka liniowa nie jest zamontowana zasilania pneumatycznego, należy codziennie wykonywać następującą procedurę konserwacji:

1. Odłącz od dopływu powietrza i wyjmij elementy złączne.
2. Wlej 3-4 krople oleju do narzędzi pneumatycznych do wlotu powietrza.
3. Uruchomić urządzenie na niskich obrotach, aby dokładnie nasmarować wszystkie wewnętrzne elementy.
4. Jeśli maszyna jest w ciągłym użyciu lub używana przez dłuższy czas, powyzszą procedurę należy powtarzać do 3 razy dziennie.
5. Stosować olej do narzędzi pneumatycznych. POD ŻADNYM POZOREM NIE STOSOWAĆ ZWYKŁEGO OLEJU SILNIKOWEGO.
6. Niezastosowanie się do instrukcji obsługi i konserwacji spowoduje unieważnienie gwarancji.

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Kontakt

W celu uzyskania porady technicznej lub naprawy, skontaktuj się z infolinią pod numerem ([phone].

Strona online: www.silverlinetools.com

Adres (GBR):

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Wielka Brytania

Adres (UE):

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Holandia

Utylizacja

• Podobnie jak w przypadku elektronarzędzi, narzędzi pneumatycznych nie należy wyrzucać z odpadami komunalnymi.
• Narzędzia pneumatyczne mogą zawierać składowe ilości oleju bądź innych smarów dlatego też muszą być odpowiednio zutylizowane.
• Skontaktować się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji narzędzi pneumatycznych.

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie
Narzędzie przestaje działać lub działa tylko z przerwami	Nieprawidłowe ciśnienie Ustawić prawidłowe ciśnienie powietrza zgodnie ze specyfikacją.
	Brud w mechanizmie	Powtórzyć "Procedurę codziennej konserwacji" kilka razy, aby usunąć zanieczyszczenia
	Wyciek powietrza	Sprawdzić wszystkie okucia i węże pod kątem nieszczelności i wyeliminować problem przez dokręcanie za pomocą taśmy PTFE lub wymianę.
	Niedrożność siatkowego filtra z gazy. Zdejmij szybkozłącze (8) i wyczyść filtr siatkowy
Jeśli powyższe rozwiązania problemów zawiodą, skontaktuj się ze sprzedawcą lub autoryzowanym punktem serwisowym Silverline.

Gwarancja Narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję.

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja zakupionego produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

• Dane osobowe
• Szczególy dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materiałem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

• Naprawę produktu ( w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.
• Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• Normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• Wymiany dowolnego dołączonego wyposażenia np: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• Przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
• Stosowania produktu do innych celów.
• Zmiany lub modyfikacji produktu w jakikolwiek sposób.
• Usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• Niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• Naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.
• Roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Sissejuhatus

Su naudojimu susiję pavojai

Su priedais susiję pavojai

Su darbo zona susiję pavojai

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki
