Type product	Pneumatische niet- en spijkerpistool
Merk	Silverline
Model	633524
Gewicht	1,35 kg
Voeding	Perslucht (4-7,5 bar)
Werkdruk	4-7,5 bar (60-108 psi)
Max. druk	7,5 bar (108 psi)
Luchtaansluiting	Snelkoppeling 1/4" BSP
Spijkerafmetingen	Maat 18, 10 tot 50 mm
Nietafmetingen	Maat 18, 13 tot 40 mm (type 90 en type A)
Nietbreedte	5,7 mm
Magazijncapaciteit	100 spijkers of 100 nieten
Hoofdfuncties	Nieten en spijkers voor lichte tot middelzware bevestigingen
Geluidsniveau	Geluidsdruk 95,5 dB(A), vermogen 98,5 dB(A)
Trillingen	2,5 m/s² (onzekerheid K 1,5 m/s²)
Dagelijks onderhoud	Smeren met olie voor pneumatisch gereedschap (3-4 druppels in de luchtaanvoer)
Reiniging	Zachte borstel of droge doek
Vereiste veiligheidsuitrusting	Oog-, gehoor-, ademhalingsbescherming, handschoenen, helm bij werk op hoogte
Garantie	3 jaar bij registratie binnen 30 dagen
Repareerbaarheid	Vervangingsonderdelen Silverline, reparatie alleen door erkend centrum

Veelgestelde vragen - 633524 SILVERLINE

Welke luchtdruk is nodig voor het gebruik van de Silverline 633524 niet- en spijkerpistool?

De aanbevolen werkdruk ligt tussen 4 en 7,5 bar (60-108 psi). Overschrijd nooit de maximale druk van 7,5 bar.

Welke soorten bevestigingsmiddelen kan ik met dit nietpistool gebruiken?

Dit nietpistool accepteert spijkers maat 18 van 10 tot 50 mm en nieten maat 18 van 13 tot 40 mm (type 90 of type A). De breedte van de nieten moet 5,7 mm zijn.

Hoe smeer ik het pneumatische nietpistool?

Als er geen inline smeerapparaat is geïnstalleerd, voeg dan 3 tot 4 druppels olie voor pneumatisch gereedschap toe aan de luchtaanvoer nadat u de luchttoevoer hebt losgekoppeld. Sluit opnieuw aan en bedien het gereedschap een paar keer. Gebruik nooit gewone motorolie.

Wat te doen als een bevestigingsmiddel vastzit in het apparaat?

Koppel eerst de luchttoevoer los. Open de grendel en de magazijnkap, verwijder de verstopping met een tang. Als de verstopping bij de plaat zit, demonteer dan het voorste kapje, verwijder de hoofdplaat, verwijder de verstopping en monteer alles terug terwijl u de werking van de veiligheidsvergrendeling controleert.

Welke beschermingsmiddelen moet ik dragen tijdens gebruik?

Draag altijd oogbescherming die bestand is tegen impact. Gehoor-, ademhalingsbescherming, handschoenen en een helm (voor werk op hoogte) worden ook aanbevolen.

Hoe stel ik de indringdiepte van spijkers in?

De indringdiepte wordt ingesteld door de luchtdruk aan te passen: lagere druk vermindert de diepte. Voer altijd een proef uit op een afvalstuk voordat u aan het uiteindelijke werkstuk begint.

Kan ik dit nietpistool gebruiken met zuurstof of brandbaar gas?

Nee, nooit. Gebruik alleen schone, droge perslucht. Het gebruik van zuurstof of brandbaar gas veroorzaakt brand- en explosiegevaar.

Hoe kan ik mijn Silverline 3 jaar garantie registreren?

Ga naar silverlinetools.com binnen 30 dagen na aankoop, klik op de registratieknop en vul uw persoonlijke gegevens in, evenals product- en aankoopgegevens. U ontvangt dan een PDF-certificaat.

Wat te doen als het gereedschap af en toe stopt met werken?

Controleer de luchtdruk (moet tussen 4 en 7,5 bar zijn). Reinig het mechanisme door de dagelijkse onderhoudsprocedure te herhalen. Inspecteer de aansluitingen op lekkages en reinig het gaasfilter. Als het probleem aanhoudt, neem dan contact op met een erkend Silverline-servicecentrum.

Kan ik het apparaat zelf aanpassen of repareren?

Het is ten strengste afgeraden om het apparaat aan te passen. Reparaties of vervanging van onderdelen mogen alleen worden uitgevoerd door een gekwalificeerde technicus in een erkend Silverline-reparatiecentrum. De gebruiker aanvaardt alle risico's bij eigen reparaties.

GEBRUIKSAANWIJZING 633524 SILVERLINE

BELANGRUKE MEDEDELING: Het onderden diagram in deze handleiding is enkel te gebruiken als verwijzing. De fabrikant geeft geen enkele verklaring of garantie aan de klant dat hij of zich gekwalificeerd is om reparaties aan het product uit te voeren of andere montage-/demontageprocedures uit te voeren. De fabrikant verzkaart uitrukelijk dat alle reparaties en verwang van onderden allen moen worden uitgevoord door een gecertificierde technicus in een erkend Silverine servicecentrum en Niet door klant. De klant neemt alle risico's en aansprakelijkheid op zich die voortvloeien uit bijn der harreparaties aan het oorspronkelijke product, verwang van onderden of andere wijzigingen aan het oorspronkelijke product. Diagrammen zijn slechts te gebruiken voor illustratedoeleinden. Silverline levert geen reserveonderden voor dit arterik.

PL

Schemat montazu

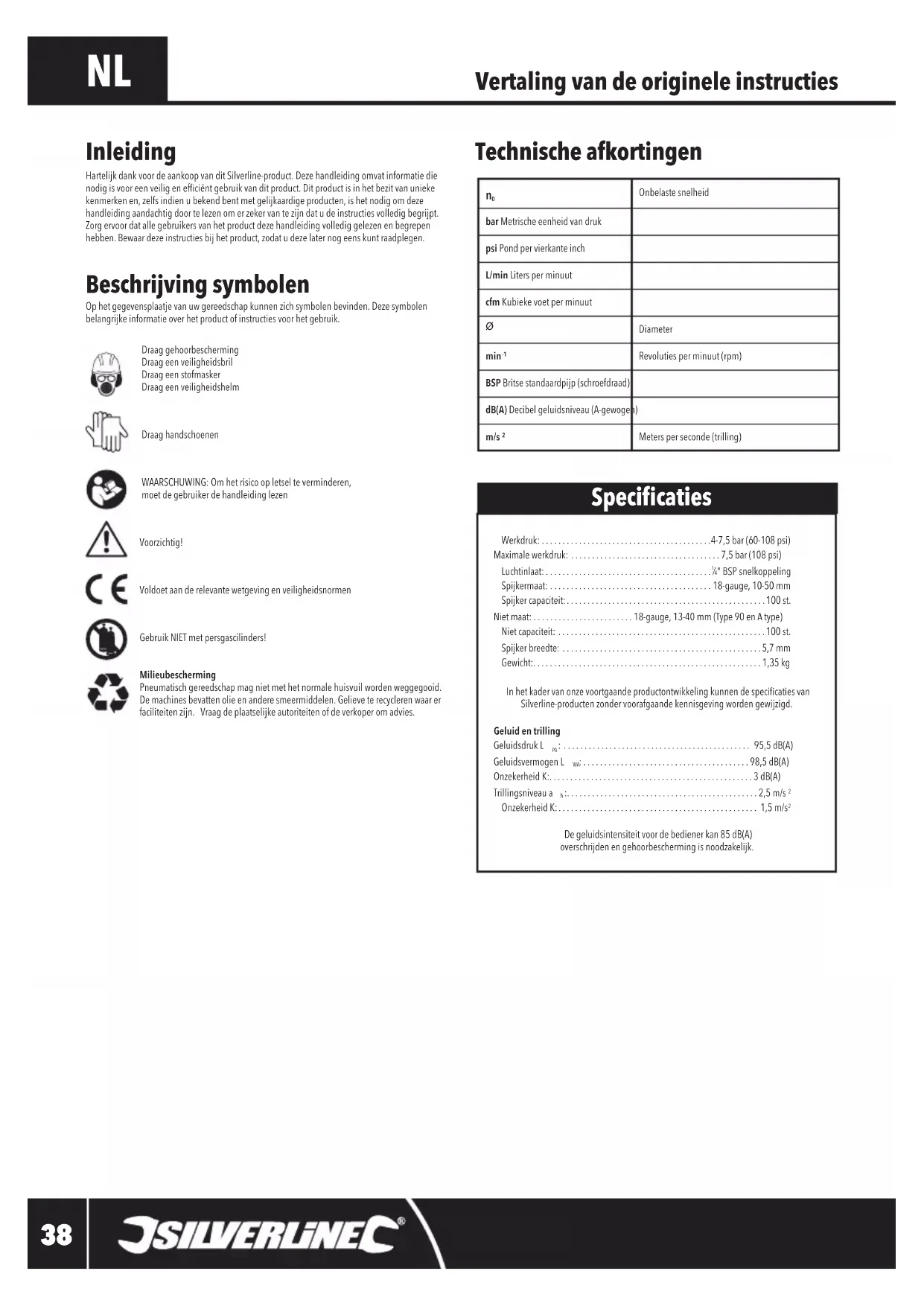

Hartelijk dank voor de aankoop van dit Silverline-product. Deze handledieing omvat informatie die nodig is voor een veilig en efficien gebruik van dit product. Dit product is in het bezit van uneke kenmerken en, zelfs indien u bekend bent met gelijkaardige producten, is het nodig om deze handledieing aanandachtig door te lezen om erzeker van te zichen dat u de instructies volledig begrijpt. Zorg eeoort dat alle gebruikers van het product deze handledieing volledig gelezen en begrepen hebben. Bewaar deze instructies bij het product, zoat u deze later nog eigens kunt raadplegen.

Beschrijving symbolen

Op het geveensplaatje van uw gereedschap hunnen zich symbolen bevinden. Deze symbolen belangrijke informatie over het product of instructies voor het gebruik.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen

Voorzichtig!

Voldoet aan de relevante wetgeving en veiligehidsnormen

Gebruik NIET met persgascilinders!

Milieubescherming

Pneumatisch gereedschap mag net met het normale huisvuiil worden weggegoood. De machines bevatten oliene andere smeermiddelen, Gelseve te recycleren waar er faciltieteen zijn. Vraag de plaatselijke autoriteiten of de verkoper om advies.

Technische afkortingen

\( {\mathrm{n}}_{0} \)	Onbelaste nselheid
bar Metrische eenheid van druk
psi Pond per vierkante inch
L/min Liters per minuut
cfm Kubieke voet per minuut
0	Diameter
min-1	Revolutions per minuut (rpm)
BSP Britse standardpijp (schroefdraad)
dB(A) Decibel geluidsniveau (A-gewoge)
\( \mathrm{m}/{\mathrm{s}}^{2} \)	Meters per seconde (trilling)

Specificities

Werkdruk: 4-7,5 bar (60-108 psi)

Maximalewerkdruk: 7,5 bar (108 psi)

Luchtinlaat: BSP snelkoppeling

Spijkermaat: 18-gauge, 10-50 mm

Spijker capacitieit: 100 st.

Niet maat: 18-gauge, 13-40 mm (Type 90 en A type)

Niet capacitite: 100 st.

Spijker bredte: 5,7 mm

Gewicht: 1,35 kg

In het kader van onsne voortgaande productontwikkeling kannen de specificaties van Silverline-producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

Geluidsdruk L 95,5 dB(A)

Geluidsvermögen L 98,5 dB(A)

Onzekerheid K: 3 dB(A)

Trillingsniveau a 2.5 m/s

Onzekerheid K: 1,5 m/s²

De geluidsintensiteit voor de bediener kan 85 dB(A)

overschrijden en gehoorbescheming is nooodzakelijk.

Veiligheidswaarschuwingen voor bevestigingsmiddelen

WAARSCHUING: Lees en begripp de veiligheidsvoerschriften voordat u dit gereedschap installeert, bedient, repaereit, onderhoudt, reinigt, toebehoren verwisselt of in de buurt ervan werk. Als u dit Niet doet, kan dit leiden tot ernstig letsel.

Bewaar deze voorschriften voor toekomstig gebruik.

WAARSCHUUNG: Dit gereedschap is Niet bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysiiek of mentale capacititeien, of personen die Niet voldoende erwarting of kennis bezitten, tenzij ze onder toezicht of indien ze instructies hebben gekreten met betrekking tot het gebruik van het gereedschap door of van een personen die verantwoordelijk is voor hun verteilig. Kinderen dienen onder toezicht blijven om er zeker van te zich dat zeiet met het gereedschap spelennen.
- De machine hoor alleen door gekwalificeerde/getrainde Personen geinstalleerd, aangepast of gebruikt worden.
- Modificier de machine nicht. Modificaties verminderen deffectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker.
- Gooi de veiligheidsinstructies Niet weg, geef ze aan de gebruiker.
- Gebruik de machine nicht wanner deze beschadigd is.
- Inspector het gereedschap regelmatig om te controlleden de volgens ISO 11148 vereiste bevoegt verwällogen en markeringen (gedetailleerd in de beschrijving van symbolen) leesbaar op het gereedschap zich aangebracht. De gebruiker (en werkgeber indien van toepassing) neemt wonneer nodig contact op met de fabrikanten voor het verwijkieren van de jeiste marketing labels.
Lucht onder druk kan ernstige verwondingen verroorzaken.
- Ontkoppel de machine van de luchttoevoer wanneer het Niet in gebruik is.
Koppel het gereedschap alotijd los van de luchttoevoer voordat u accessoires verwisselt, aanpassingen en/of reparations uitooert en wanneer u zich verplaatst van een werkgebied aan een ander gebied.
Houd uw vingers uit de buurt van de trekker wonneer u het apparaat Niet bedient en wonneer u van een werkgebied maar de andere gaat.
- Richt perslicht nooit op uzelf, andereen of dieien.
- Zwepende slangen können ernstig letselveroorzaken. Check altijd op beschadigde en losse slangen en aansluitingen.
- Houdt pneumatisch gereedschap nooit bij de luchtslang vast.
Bij发展格局 van pneumatische gereedschap mag de maximale werkdruk Niet worden overschreten.
- Machines en accessoires horen regelmatig geinspecteerd te worden. Niet gebruiken bij beschadiging of overmatige slijtage.
- Pneumatische gereedschap mag alleen worden aangedreven door perslucht bij de laagste druk die voor de taak vereist is, om lawaai en trillingen te beperken en slijtage te minimisieren.
- Gebruik nooit zuivere zuurstof brandbare gassen om pneumatische gereedschap aan te drijven. Pneumatische gereedschap is nicht ontworpen voor deze krachtbronnen en het gebruik ervan levert brand- en explosiegevaar op.
- Wees u ervan bewust dat pneumatische gereedschap tijdens het gebruik koud kan worden, hetgeen van invloed kan zijn op de greep, de contrôle en de gevoleligheid voor verwondingen door trillingen.

BELANGRIJK: Zelfs indien men dit gereedschap gebrukt zoals voorgeschreven, is het onmogelijk om alle residuale risicofactoren te elimineren. Indien u twijfels hebt met betrekking tot het veilige gebruik van dit gereedschap, gebruik het dan Niet.

RondvliegendeGVaren

a) Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op hoge spelheid.
b) Draag altijd stoolbestendige oogbeschemingijdens het gebruik van dit gereedschap. De vereiste beschemingsgraad moet voor elk gebruik worden beoordeeld.
c) Beoordeel het risico voor andereen bij het overwegen van het risico op projectielgevaar.
d) Zorg ervoor dat het werkstuk goed vastgezet is.
e) Het gereedschap moet worden losgekoppeld van de pneumatische lucht wanneer spijkers worden uitgeladen, aanpassingen worden gedaan, klemmen worden verwijderd of accessoires worden verwisseld.
f) Zorg ervoor dat de bevestigingsmiddelen correct in het materiaal doordringen en Niet kannen worden afgebogen/afgeschoten in de richting van de bediener en/of omstanders.
g) Wees voorzichtigig wanneer u bevestigingsmiddelen in dun materiaal of aan de rand van het materiaal aanbrengt. De bevestigingsmiddelen kan den dwars door het materiaal heb een gaan of het materiaal missen en schade of letseit toebraren aan personen in de buurt.
h) Tijdens de werkking hunnen brokstukken van het werkstuk en het bevestigingsystem worden afgevoerd.
i) Zorg evoor dat het gereedschap aktijd veilig op het werkstuk vastzit en Niet kan weglijden.

Gebruiksgevaren

a) Zorg ervoor dat gebruikers en onderhoudspersoneel fysiek in staat zich om de massa, het gewicht en het vermogen van het gereedschap te hanteren.
b) Houdt de machine jeust vast zodat normale en plotselinge bewegingen met beiden handen onder contrôle gehonden können worden. Houdt de machine stevig, met beiden handen vast.
c) Zorg voor een stevige en gebalanceerde houding.
d) Gebruik alleen smeermiddelen, aanbevolen door de fabrikant.
e) Een personlijkke veiligeheidsbril moet worden gebruikt; geschikte handschoenen en beschermende kleding worden aanbevolen.
f) Draag voor werkzaamheden boven het hoofd een veiligheidshelm.
g) Vermijd direct contact met bewegende delen om verwondingen door knellen of snijden te voorkomen.
h) Wees u ervan bewust dat er een risico van elektronstatische ontlading bestaat bij gebruik op plastic en andere Niet-geleidende materialien. Neem de nodige maatregelen om dit risico te beperken wonneer u met deze materialien werk (bijv. door een aardingsystem te gebruiken).
i) Houd er rekening mee dat bepaalde materielen brand- of exposiegevaar+kunnen opleveren tijdens het verweken. Neem de nodige voorzorgsmaatregelen om deGeVaren te beperken. De werkgevers moeten de risico's duidelijk maken aan de gebruikers.
j) Schakel het machine uit' LAST de start en stopregeling los als de lucht i stroomtoevoer worden onderbroken.
k) Gebruik het gereedschap nooit als het veiligheidsmechanisme is uitgeschakeld.
I) Gebruik het gereedschap nooit als het defect is of abnormaal werkst. Stop onmiddelijk met het gebruik en LAST het gereedschap onderhoven door een erkend servicecentrum.
m) Wees voorzichtig bij het hanteren van bevestigingsmiddelen, vooral bij het in- en uitladen, aangezien de bevestigingsmiddelen scherpe punten hebben die verwondingen hunnen voorooraken.
n) Onjuiste bevestigingsmiddelen die nicht zich ontworpen de de verkeerde maat hebben voor uw gereedschap,+kunnen letsel bij de gebruiker en schade aan het gereedschapverozaken.
o) Draag alleen handschoenen die voldoende vinger gevoel en veilige controle given over de trekkers en eventuèle afstelinrichtingen.

Gevaren van herhaalde bewegingen

Bij het gebruik van de machine ervaart de gebruiker mogelijk ongemakken in de handen, armen, scholders of andere delen van het lichaam.

a) Neem een comfortabete houding aan, terwij je stevig blijt staan en vermij ongemakkelijke ofuit balans geraakte houdingen. Verander van houdig bij langdurige taken; dit kan ongemak envermoeidheid helpen voorkomen.
b) Het ervaren van de volgende symptomen hoort Niet negeert te worden: terugkerend ongemak, pijn, tinteling, ongevoelighheid, stijfend en brandend gevoel. Gebebuiker hoort de werkgeber te informeren en gezondheidshulp te raadplegen.

AccessoireGeVaren

a) Koppel het gereedschap los van de luchttoevoer voordat u het accessoire monteert of verwant.
b) Vermijdt contact met de accessoiresijdens en na gebruik Accessoires waar vaak scherp en hunnenijdens het gebruik het worden.
c) Gebruik alleen de maten en soorten accessoires en verbruiksartikelen die worden aanbevolen door de fabrikant van het gereedschap; gebruik geen andere soorten of maten accessoires of verbruiksartikelen.
d) Zorg ervoor dat de maximale bedrijfssnelheid van een accessoire gelijk is aan of hoger is dan de nominale snugheid die op het gereedschap is aangegeven.

Werkplaats bevaren

a) Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen. Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-oorzaken.
b) Voor zover möglichk mogden doorgangen en doorgangen nicht worden geblokkeerd door luchtledingen of kabels. Neem passende maatregelen om het risico op struikelen te verminderen, zoals hetplaatsen van waarschuwingsborden en het bevestigen van kabels en luchtledingen.
c) Ga voorzichtig te werk in een onbekende omgeving om het risico van verborgen gezaren zoals leidingen tot een minimum te beperken.
d) De machine is Niet ontworpen voor gebruik in potentiellen explosieve atmosferen en is Niet geisoleerd gegen contact met stroom.
e) Zorg ervoor dat er zich geen elektrische leidingen, gaseleidingen, enz. bevinden, die gevaar zouden können opleveren indien zij door het gebruik van het gereedschap worden beschadigd.
f) Houd omstanders uit de buurt (als u werkst in een gebied waar het risico bestaat dat voorbijgangers passeren). Markeer duidelijk uw werkgebied.

Geluidsgevaren

Bloostelling aan hoge geluids niveaus kan leiden tot blijvend gehooverliees en andere problemen, zaols tinnitius (rinkelen, zoemien, fluiten of brommen in die oren). Risicobedeordeling en het gebruik van passende controlemaatregelen voor deze bevaren bijn van essentiel belang.

a) Gebruik passende contromaatregelen om het risico van letsel door lawaai te beperken. Daartoe behoort bijvoorbeld het anbrengen van geschichte geluidisisolatie die de geluidisontwikkeling op het werkstuk laag houdt.
b) Gebruik gehoorbescherming in overeenstemming met de instructies van de werkgeber en zoals vereist door de gezondheids- en veiligheidsvoerschriften op het werk.
c) Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhooing van geluidsniveauaus te voorkomen.
d) Selecteert, onderhoud en verwangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveauaute voorkomen.
e) Wanneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juices functioneert bij het gebruik van de machine.
f) Neem maatregelen om het lawaai in de werkruimte waar mogelijk te verminderen (bijv. door dampingsmatten te gebruiken).

Trilling gevaren

Blootstelling aan trillingen kan invaliderende schade toebrangen aan de zenuwen en de bloedtoevoer van de handen en armen. Niet alle trilling gesveken konnen door het ontwerp of de constructie van het gereedschap worden weggenomen, en sommige restrisico's blijven bestaan. Controller de trilling emissiewaarde (verkregen met ISO 280927-3) die in de specificatietabel is aangegeven. Zorg ervoor dat het risico dat het vertegenwoordigt worden boordeeid en hebeerd. Als het risico niet binnen eennaardbare grenzen kan worden beheerd, gebruik het instrument dan nicht.

Neem de volgende maatregelen om het risico op letsel door trillingen te verminderen:

a) Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog. Houd de handen warm en droog.
b) Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddelijk met het gebruik van de machine, vertel uw werkgeber en raadpleeg een dokter.
c) Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen.
d) Ondersteun het gewicht van het gereedschap zo nodig in een standard of spanner.
e) Het risico van trillingen is over het algemen groter wonneer de graep kracht groter is. Houd het gereedschap met een lichte maar verilige graep vast, rekening houdend met de vereiste reactiekrachten van de hand.
f) Zorg ervoor dat het gereedschap en de accessoires correct zijn gemonteerd en in goedste staat verkenaren: verkeerd gemeonterd of beschadigd gereedschap kan overmatige trillingen,veroorzaken.

Productonderdelen

1.1 ekker
2. Shelkoppeling
3. pneumatische gereedschapsolie
4. Magazijnhendel
5.1 magazijnkap
6. Veiligheidspal
7. Zeskantsleutels
8. $throeven
9. Lichtuitlaat

Gebruiksdoel

Pneumatische Niet-en spijkermachine met magazijn, aangedreven door een luchtcompressor voor lichte tot middelzware bevestigingstoepasseningen, met behulp van compatibile spijkers of niedjes.

Niet bedoeld voor commercieel gebruik.

Gebruik de machine enkel voor doeleinden waarvoort het bedoeld is. Elk ander gebruik dan vermeld in deze handeiding worstd beschouwd als een geval van misbruik. De gebruiker, Niet de fabrikant, is aansprakelijk voor schade en/of letsel resulterend uit misbruik. De fabrikant is Niet aansprakelijk voor eventuele wijzigingen aan het gereedschap, noch voor enige schade als gevolg van dergelijke wijzigingen.

Het uitpakken van uw gereedschap

• Haal uw product voorzichtiguit de verpakking en inspecteer het. Zorg dat u volledig op de hoogte bent van alle kenmerken en functies ervan.
• Controller of alle onderdenen aanwezig zich en in goede staat verkeren. Als er onderdenen ontbreken of beschadigd zich, zorg dan dat deze verrangen worden voor u dit toestel / gereedschap gebruikt.

Voorafgaand aan het gebruik

WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat er afstelling of onderhoud worden uitgevoerd.

Het bevestigen van de snelkoppeling

Opmerking: Dit gereedschap is voorzien van twee verzillende mannelijke snelkoppelingen (2)(afb.1).

EQ.4 - gebruikt in Europa

EN-6 - gebrukt in de VK

• Selecteer de koppeling, passend bij het te gebruiken luchtsysteme en instalieer als beschren:

• Plaats PTFE tape (niet inbegrepen) op het schroefdraad van de snelkoppeling. Dit zorgt voor een luchtdichte afsluiting.

Opmerking: Breng PTFE-tape stevig en wijzerzin aan zodat de tape Niet loskomt wanner de schroefdraad in het gereedschap worden geschroefd.

1. Verwijder de beschermende plug van de luchtinaat.
2. Draai de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) op de luchtinlaat, aan de onderzijde van het handvat.
3. Sluit de luchtslang aan, stel de juiste druk in en controller op lekkages (bijvoorbeeld door het aanbrengen van eenkleine hoeveelheid zeepwater op de buitenzijde van de koppelingen).
4. Lichtslangen met een bijpassende rouweloijne snelkoppeling zich op de machine vast te duwen.

Aanbevolen luchttoevoer

• Dit gereedschap hoor aangesloten te worden op een schone en droge luchttoevoer, met een interne olie en water scheider.
  Laat de luchtdruk Niet boven het maximum reiken (zie specificatie details).
  Zorg dat het water dagelijksuit de luchttoevoer worden afgevoerd.
  Zorgervoordatudjuisteonderdelen(slangen,bevestigingsonderdelen,etc.)heeftvohtegrubrik van de benodigleduchtdruk

Veiligheidspal controlleren

WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat en afstelling of onderhoud worden uitgevoerd.

Zorgervoordat het magazijnleeg is.
- Het veilighiehdpal (6) hoor zonder moeite in en uit te konnen bewegen.
- Controleer of het mechanisme juist functioneert:

1. Sluit de machine op de luchtbron aan.
2. Druk het veriligeidsmechanisme gegen een stuk hout zonder dat u de trekker (1) overhaalt. De machine hoort Niet af te vuren. Wanner de machine afvuurt moet.Deze gerepareerd worden.
3. Houdt de machine van het hout af. Het verilgheidspal haort terug waar de originele positie te gaan.
4. Druk de trekker in. De machine hoor niot af te vuren. Wanner de machine afvuurt moet deze gerepareerd worden.
5. Druk het veiligheidspal gegen een stuk hout en haal de trekker over. De machine hoor af te vuren, dit duit op een juiste functionaliteit.

Het magazijn laden

1. Open de magazijnhendel (4) en open de magazijnkap (5).
2. Plaats de spijkers in het magazijn waar bij de punten aan beneden wijzen (van het handvat af).
3. Om te laden met nieties,plaats de strip met nieties over de patroongeleider, zoals afgebeeld in Fig. II.
4. Om met speljkers te laden,plaatsu de speljkerstrip naast de patroongeleider, zoals algebeeld in Fig. III.
5. Sluit de magazijnkap en klik de magazijnhendel terug in de vergrendelpositie.

BELANGRIJK: Test alsijd van tevoren dat de diepte van de nagel juist is ingesteld. Gebruik voor de test een soortgelijk materiaal en pas indien nodig de luchtdrak aan voor het geweneste resultaat. Het reducener van de druk za de diepte dat negal kan penetreren verminderen.

Gebruik

WAARSCHUING: Draag STEEDS gespaste persoonlijke beschemende uitrusting, met inbegrip van oogbescherming, wanneer u dit gereedschap gebruikt.

WAARSCHUING: Zorg ervoor dat de luchtdruk van de compressor overeenkomt met de benodigde luchtdruk van de machine (Zie: 'Specifications').

De trekker afvuren

• Om een spijker af te vuren drukt u het veriligeidspal (6)谈起h met materiaal, houdt u de machine stevig bij het handvat vast en knijpt u de afvuitrekker (1) in.

BELANGRIJK: Het snel herhaaldelijk inknijpen van de afvuurtrekker kan resulteren in interne schade en ontgelden van de garantie

Luchtuitlaat instellen

Roteer de luchtuitaat schijf (9) om een uitaatrichting, van de gebruiker af, te selecteren.
- De uitlaat dient zodiacig gespositioneerd te worden dat de uitlaatgassen van de gebruiker van het gereedschap weggericht worden.

Spijkerdiepte verstelling

BELANGRIJK: Test of de spijker ver genoeg in het werkstuk gewuurd worden

1. Vuur een spijker in een stuk afval materiaal af en controleer de spijkerdiepte
2. Pas de druk van de luchttoevoer aan om de spijkerdiepte aan te passen. Het verhogen van de luchtdruk zorgt voor een diepere spijker ingang.

Vastgelopen spijkers verwijderen

WAARSCHUWING: Koppel het gereedschap altijd los van de luchttoevoer voordat er afstelling of onderhoud worden uitgevoerd.

Vastgelopen spijker in het magazijn

1. Open de magazijn hendel (4) en de magazijnkap (5)
2. Verwijder de vastgelopen spijker met behulp van een tang
3. Herlaad het magazijn en vergrendel de magazijnkap

Vastgelopen spijker in hetplaatgebied

1. Verwijder de schroeven (8) en neem de neusplaat van de machine. De veiligheidspal (6) kan verwijdert worden. Verwijder de schroeven en de hoofdplaat.
2. Verwijder de vastgelopen spijker met behulp van een tang.
3. Zet de machine in elkaar en controller de werkking van het veriligeidssystem voor een verdier gebruik van de machine

Onderhoud

WAARSCHUING: Koppel de machine altijd los van de luchttoevoer voordat u onderhoud of reingiring uitvoert.

Opmerking: De inbegrenpen zeskantsleutels zijn geschikt voor een gedeeltelijke demontage van de eenheid. Dit is möglich handig voor het schoonmaken van de eenheid, voor het verwijderen van vastgelopen spijkers en het verwangen van onderdelen. En dergelijk demontage valt nicht onder deze handleiding.

WAARSCHUING: Gebruik nooit reserveonderdelen van derden voor dit product. Gebruik alleen reserveonderdelen die worden geleverd door Silverline of een ergende Silverine-handelaar of -reparatiecentrum.

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof kan de interne delen sneller doen slijten en de gebruiskduur aanzielijk verminderen. Maak de behuizing met een zachte borstel of droge doeok schoon.

BELANGRIJK: Er is maar weinig wat fout kan gaan met uw pneumatisch gereedschap. Wanneer uw machine Niet werkst is vieze en natte lucht en het niet opvolgen van de onderhoud instructies vaak de oorzauk.

Dagelijks onderhoud:

Als de luchttoevoer Niet is voorzien van een inline-smeertoestel, moet het gereedschap handmatig worden gesmeerd:

1. Ontkoppel van de luchttoevoer en verwijder alle spijkers/nietjes.
2. Giet 3-4 druppels lucht gereedschap olie in de luchtinlaat.
3. Sluit de luchttoevoer weean en laat de machine enkele malen draien om alle interne onderdelen te smeren.
4. Gebruik olie voor luchtgereedschap. GEBRUIK ONDER GEEN ENKELE VOORWAARDEN NORMALE MOTOROLIE.
5. Wanner u de instructies Niet op volgt, kan dit resultanten in een ongeldige garantie.

Opslag

• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op.

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: www.silverlinetools.com

VK-Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

EU-Adres:

Toolstream B.V.
Holtum-Noordweg 11
Unit 4
6121 RE Born
Nederland

Verwijdering en afvoer

• Net als anderer elektrisch gereedschap mag pneumatische machines nicht met uw huishoudelijk afval worden weggegoid.
• Pneumatische machine bevatten möglich sporen van olie en andere smeermiddelen.
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap.

Probleemopsoring

Probleem Mogelijk oorzaak Oplossing
De machine werkst nicht of slechts met tessenpozen	Onjuiste druk Stel de correcte luchtdru	in, in overeenstemming met de Specificaties.
	Vuil in het mechanisme	Herhaal de 'Dagelijkse onderhoudsprocedure'meer-dere keren om het vuil op te ruimen.
	Persluchtlek	Controleer alle aansluitingen en de slang op lekkages en draai koppelingen vast met het gebruik van PTFE-tape
	Verstopping in gaas filter Verwijder de snelkoppeling (2) en maak de filter schoon
Indien de hierboven vermelde mogelijk oplossing Niet werken, neem dan contact op met een verdeler of met een geautoreerd Silverline servicecentrum

Silverline Tools garantie

Dit Silverline product komt met 3aar garantie.

U hebtrecht op 3一年多 garantie als u dit product binnen 30 dagena aankoop op silverlinetools. com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.

Uw product registraren

Ga waar: silverlinetools.com, klik op de 'Guarantee Registration (registration) knop en voer het volgende in:

Uw personlijkige gegevens
- De productinformationen de aankoopdatum

Het garantiebewijs worden verwolgens in PDF-formaat aangemaaakt. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de aankoopdatum op het ontvangsbewijs.

BEWAAR UW ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen na de aankooipdatum een gebrek vertoont, breng het dan samen net uw ontvangstbewijns waar de winkel waar u het heeft gekocht en beschrijf het gebrek in detail. Het product worden ergutbetaald of omgewisseld.

Als dit product na de période van 30 dagen een gebrek vertoont, stuur het dan maar:

Garantie claims moeten binnen de garantieperiode worden ingediend.

Zonder het originele ontvangstbewijs met de aankoopdatum, uw naam, adres en plaats van aankoop kan geen werk aan het product uitgevoerd worden.

Beschrijf het gebrek dat verholpen moet worden in detail.

Bij claims die binnen de garantieperiode worden ingediend, gaat Silverline Tools na of het een materiaal- of een fabrieksfout betreft.

De verzendkosten worden nicht vergooded. Bied de artileken die u terugstuurt voor reparatie in een schon en geborgde staat aan. Verpak ze zorgvuldig om schade en hetsel tjdens het vervoer te voorkommen. Ongepaste en onveilighe leveringen können worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officièle reparatiedienst.

De garantieperiode word door herstellung of verranging van het product niet verlengd.

Defecten waar van wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van een kosteloze herstellung van het gereedschap (exclusief verzendingskosten) of een verwonging door een gereedschap in perfecte staat van werkung.

De ingehouden gereedschappen of onderdelen die zich verwangen, worden het eigendom van Silverline Tools.

De herstellung of verranging van het product onder garantie is bijkomstig aan en heeft geen invloed op uw wettelijk rechten als consument.

Wat is gedekt:

• De reparatie van het product, mits maar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken ontstaan zijnijdens de garantieperiode en het gezolg zich van materiaal- of fabrieksfonten.
  Voor onderden die nicht更是verkrijgbaar zijn of niet更是vervaardig worden za Silverline Tools een fonctionele verwangng uityoeren.

Wat Niet is gedekt:

Silverline Tools geegt geen garantie op herstellingen als gewolg van:
Normale slijtageverooraakt doe gebruik in overeenstemming met de handleiding zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
- De verwangting van meegeleverd toebehoren zoals boortjes, zaagbladen, schuurvellen, snijdschrijven en aanverwante producten.
- Toevallige schade, gebreken ten gevolve van nalatig gebruik of verzorging, misbruik, verwaallozing, achteloze bediening of hantering van het product.
- Gebruik van het product voor andere doeleinden dan normal haishoudelijk gebruik.
Alle wijzigingen van het product.
- Gebruik van andere onderdelen en toebehoren dan de originele onderdelen van Silverline Tools.
- Foutieve installment (behaviour wanner geinstalleerd door Silverline Tools).
Herstellungen of wijzigingen die zich uitgevoerd door anderen dan Silverline Tools of diens officièle reparatieidensten.
- Ulitgezonderd hetrecht op hetverhelfpen van gebreken van het gereedschap volgens dezer garantievoorwaarden worden geen claims gedekt.

Wprowadzenie
