KASUTUSJUHEND 427558 SILVERLINE

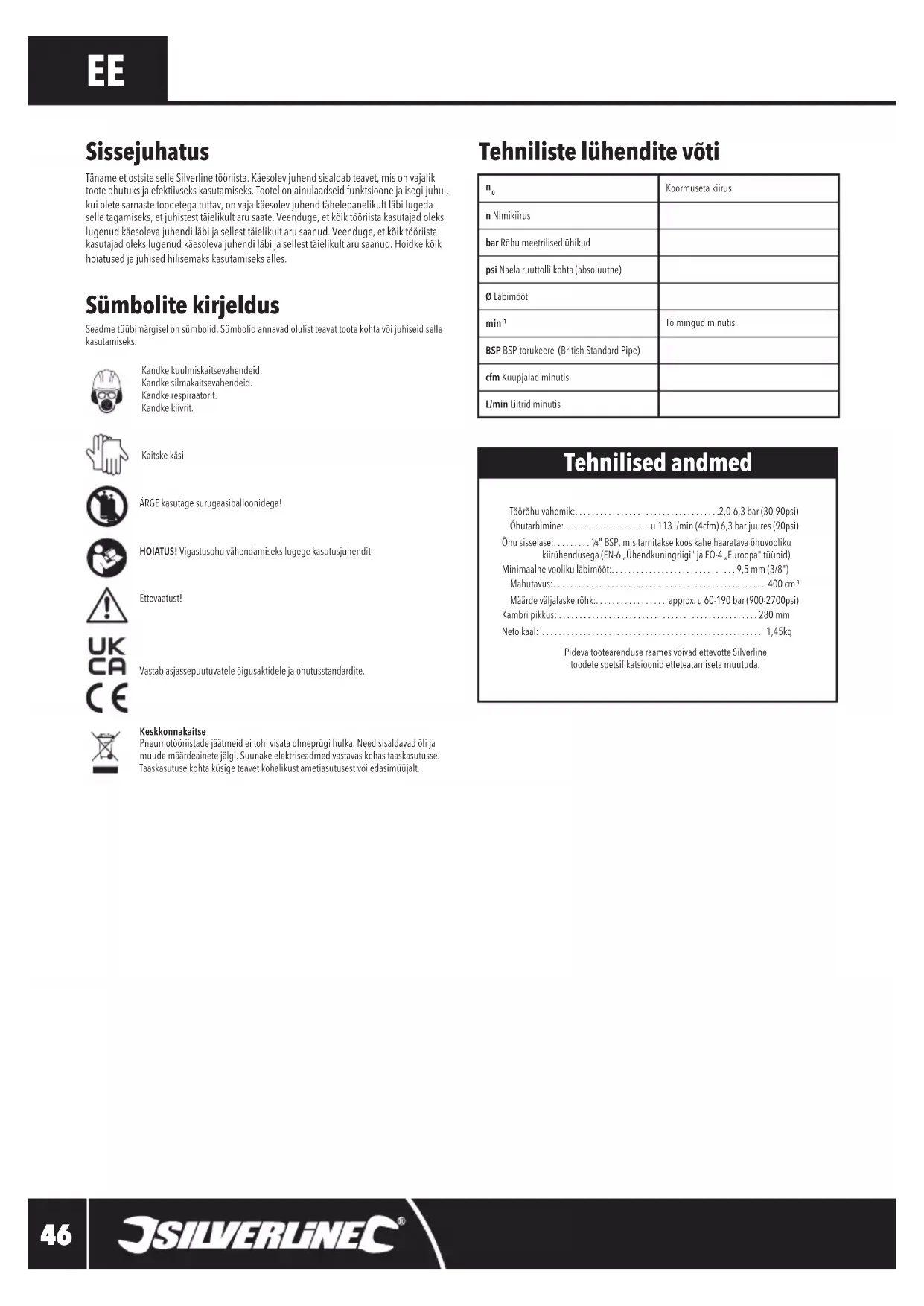

Sümbolite kirjeldus Seadme tüübimärgisel on sümbolid. Sümbolid annavad olulist teavet toote kohta või juhiseid selle kasutamiseks.Kandke kuulmiskaitsevahendeid. Kandke silmakaitsevahendeid. Kandke respiraatorit. Kandke kiivrit.Kaitske käsiÄRGE kasutage surugaasiballoonidega!HOIATUS! Vigastusohu vähendamiseks lugege kasutusjuhendit. Ettevaatust! Vastab asjassepuutuvatele õigusaktidele ja ohutusstandardite. Keskkonnakaitse Pneumotööriistade jäätmeid ei tohi visata olmeprügi hulka. Need sisaldavad õli ja muude määrdeainete jälgi. Suunake elektriseadmed vastavas kohas taaskasutusse. Taaskasutuse kohta küsige teavet kohalikust ametiasutusest või edasimüüjalt.

Töörõhu vahemik:...................................2,0-6,3 bar (30-90psi) Õhutarbimine: ....................u 113 l/min (4cfm) 6,3 bar juures (90psi) Õhu sisselase:.........¼" BSP, mis tarnitakse koos kahe haaratava õhuvooliku .........kiirühendusega (EN-6 „Ühendkuningriigi" ja EQ-4 „Euroopa" tüübid) Minimaalne vooliku läbimõõt:..............................9,5 mm (3/8") Mahutavus:................................................... 400 cm

Määrde väljalaske rõhk:................. approx. u 60-190 bar (900-2700psi) Kambri pikkus: ................................................280 mm Neto kaal: ..................................................... 1,45kgPideva tootearenduse raames võivad ettevõtte Silverline toodetespetsikatsioonidetteteatamisetamuutuda. Tehniliste lühendite võti Tehnilised andmed Sissejuhatus Täname et ostsite selle Silverline tööriista. Käesolev juhend sisaldab teavet, mis on vajalik toote ohutuks ja efektiivseks kasutamiseks. Tootel on ainulaadseid funktsioone ja isegi juhul, kui olete sarnaste toodetega tuttav, on vaja käesolev juhend tähelepanelikult läbi lugeda selle tagamiseks, et juhistest täielikult aru saate. Veenduge, et kõik tööriista kasutajad oleks lugenud käesoleva juhendi läbi ja sellest täielikult aru saanud. Veenduge, et kõik tööriista kasutajad oleks lugenud käesoleva juhendi läbi ja sellest täielikult aru saanud. Hoidke kõik hoiatused ja juhised hilisemaks kasutamiseks alles.

Koormuseta kiirusn Nimikiirusbar Rõhu meetrilised ühikudpsi Naela ruuttolli kohta (absoluutne)Ø Läbimõõt min

silverlinetools.com Üldised hoiatused HOIATUS: Hoiatuste ja juhiste eiramine võib põhjustada tööriista kahjustusi või tõsiseid kehavigastusi.Hoidke kõik hoiatused ja juhised hilisemaks kasutamiseks alles. HOIATUS: See seade ei ole ette nähtud kasutamiseks inimeste (sh laste) poolt, kelle füüsilised või vaimsed võimed on puudulikud või kellel puudub vastav kogemus või teadmised, v.a juhul, kui nende üle teostab järelevalvet ja neid juhendab seadme kasutamisel isik, kes vastutab nende ohutuse eest. Lapsi tuleb valvata, et nad tööriistaga ei mängiks. a) Tutvuge tööriista rakenduste, piirangute ja ohtudega.b) Hoidke toode heas töö- ja seisukorras. Rakendage viivitamatult meetmeid kahjustatud osade parandamiseks või asendamiseks.c) Kasutage ainult soovitatud varuosi. Heakskiitmata osad võivad olla ohtlikud ja muudavad garantii kehtetuks.d) Kasutage tööriista ainult selle ettenähtud otstarbel.e) Kasutage asjakohaseid kaitsevahendeid, sealhulgas silmakaitseid, hingamisteede kaitsevahendeid ja kaitsekindaid.f) Kui lahtiseid riideid, isiklikke ehteid, kaelarõivaid, juukseid või kindaid ei hoita tööriistast ja selle tarvikutest eemal, võivad tekkida vigastused.g) Hoida alati õiget jalgealust ja tasakaalu. Vajaduse korral kinnitage toorik klambri või kruustangide vahele.h) Veenduge, et tööriist oleks enne hooldust, tarvikute vahetamist ja kui seda ei kasutata, õhuvarustusest lahti ühendatud.i) ÄRGE lubage tööpiirkonnas suitsetamist ega lahtist tuld.j) Ärgetööriistamoditseerige.Seadmemoditseeriminevõibvähendadaohutusmeetmetetõhusust ja suurendada ohtu kasutajale.k) ÄRGE manipuleerige ega reguleerige turvaventiile või muid ohutusseadmeid.l) ÄRGE kasutage tööriista või tarvikuid, kui need on kahjustatud. Kontrollige tööriistu ja tarvikuid enne iga kasutamist. Ärge kasutage, kui see on kahjustatud või liigselt kulunud.m) ÄRGE kasutage, kui olete väsinud või narkootikumide, alkoholi või ravimite mõju all.n) Suruõhk võib põhjustada raskeid vigastusi.o) Äkiliselt liikuvad voolikud võivad tekitada raskeid kehavigastusi. Kontrollige alati, et voolikud ja liitmikud poleks kahjustunud või lahtised.p) ÄRGE suunake õhuvoolu enda, teiste inimeste või loomade suunas.q) Ärge ületage tööriistal toodud maksimaalset õhurõhku.r) Ärge kandke pneumotööriista kunagi voolikust hoides.s) Pneumotööriistade toiteallikaks peaks olema ainult suruõhk, mille rõhk on kõige madalam, mida ülesanne nõuab, et vähendada müra ja vibratsiooni ning minimeerida kulumist.t) Hoidke tööriista õigesti: olge valmis reageerima tööriista tavalisele või ootamatule liikumisele, samuti peate olema valmis kasutama mõlemat kätt. u) Ärge kunagi kasutage puhast hapnikku või põlevaid gaase pneumotööriistade toitmiseks. Pneumotööriistad ei ole nende energiaallikate jaoks ette nähtud ning nende kasutamine tekitab tule- ja plahvatusohu.v) Lülitage tööriist välja, kui õhu-/toiteallikas on katkenud.w) Olge teadlik, et pneumotööriistad võivad kasutamise ajal muutuda külmaks, mis mõjutab haardumist, kontrolli ja vastuvõtlikkust vibratsiooniga seotud vigastustele. OLULINE: Isegi siis, kui tööriista kasutatakse ettenähtud viisil, ei ole võimalik kõiki jääkriskitegureid kõrvaldada. Kui teil on kahtlusi tööriista ohutu kasutuse suhtes, ärge kasutage seda. Tööpiirkonna ohud

1) Olge teadlik tööriista kasutamisest põhjustatud libedatest pindadest ja õhuvooliku põhjustatud

komistamisohtudest. Libastumised, komistamised ja kukkumised on peamised vigastuste põhjused.2) Võimaluse korral ärge blokeerige õhuvoolikute või kaablitega läbipääse ega käike. Rakendage asjakohaseid meetmeid, et vähendada komistamisohtu, näiteks paigaldage hoiatusmärgid ning kinnitage kaablid ja õhuvoolikud oma kohale.

3) Tööriist ei ole ette nähtud kasutamiseks plahvatusohtlikus keskkonnas ja see ei ole isoleeritud

kokkupuute vastu elektriga.

2. Määrdepüstoli korpus

11. Täitepumba otsak

Tootetutvustus Kasutusotstarve Määrdeprits, mis töötab kompressorist antava suruõhuga,lahtise ja kassettmäärde jaoks.Ei ole ette nähtud kaubanduslikuks kasutamiseks.Tööriista tuleb kasutada AINULT selleks ettenähtud otstarbel. Igasugune kasutus, mis ei ole käesolevas kasutusjuhendis nimetatud, loetakse väärkasutuseks. Sellistest väärkasutustest tulenevate kahjude või vigastuste eest vastutab operaator, mitte tootja. Tootja ei vastuta tööriistal tehtud muudatuste ega nendest tulenevate kahjustuste eest. Tööriista lahtipakkimine

• Pakkige tööriist ettevaatlikult lahti ja vaadake see üle. Tutvuge täielikult selle kõikide omaduste ja funktsioonidega. • Veenduge, et tööriista kõik osad oleks olemas ja heas seisukorras. Kui osad puuduvad või on kahjustunud, laske sellised osad asendada enne, kui tööriista kasutada üritatakse. Enne kasutust Kiirühenduse paigaldus Märkus. Tööriist tarnitakse kahe erineva õhuvooliku sisekiirühendusega (Fig. I).EQ-4 – kasutatakse tavaliselt EuroopasEN-6 – kasutatakse peamiselt Ühendkuningriigis• Valige ühendus, mis on ühilduv õhuvoolikusüsteemiga, mida kasutate, ning paigaldage, nagu kirjeldatud allpool.1.Rakendagekiirühenduse(4)kruvikeermetelpolütetrauoroetüleenteipi(eiolekomplektis).Seeaitab säilitada õhukindlat tihendit. Märkus.Rakendagepolütetrauoroetüleenteipitihedaltjapäripäeva,niietseeeitulemaha,kui keere tööriista sisse kruvitakse.2. Eemaldage õhu sisselaskeavalt kaitsekork.3. Kasutades mutrivõtit (ei ole komplektis), kruvige kiirühendus õhu sisselaskeavasse, mis asub käepideme alusel.4. Ühendage õhuvoolikuga, survestage ettevaatlikult ja teostage lekkekontroll (nt pihustades väikestes kogustes seebivett ühenduste välisküljele).• Õhuvoolikud, millele on paigaldatud vastavad haaravad kiirühendused, paigaldatakse nüüd suruliitmikuga tööriistale. 427558_OwnerManual.indd 47427558_OwnerManual.indd 47 16/01/2024 09:0216/01/2024 09:02EE

Õhuvarustuse ühendus

• Tööriist tuleb ühendada puhta, kuiva õhuvarustusega, millel on sisemine õlitaja ja veeseparaator.• Ärge laske toiterõhul ületada esitatud maksimumi (vt „Tehnilised andmed“).• Veenduge, et õhusüsteemist lastakse iga päev vesi välja.• Veenduge, et süsteemi kõik osad (voolikud, ühendused jne) oleks kasutatava õhusurve seisukohast õigete nimiandmetega. Tööriista võimsuse seadistamine
• Väljastatava määrde kiirust/rõhku on võimalik reguleerida vähendades/suurendades toiterõhku vahemikus, mis on näidatud jaotises „Tehnilised andmed“. Määrdega täitmine HOIATUS: Vältige mahaloksumist! Koristage mahaloksunud määre viivitamata ära, ÄRGE laske määrdel keskkonda sattuda. Mahaloksunud määre võib pinnadlibedaks muuta ja tekib libisemise oht.OLULINE: määrdepüstoli täitmisel jälgige, et te ei sisestaks mingeid saasteaineid, mis võiksid laagrit kahjustada.1. Ensure the grease gun is disconnected from the air supply before you begin2. Unscrew the Chamber (7) from the Grease Gun Body (2) Kassetti paigaldamine 1. Tõmmake kolvi käepidet (5) tagasi, nii et see oleks täielikult välja tõmmatud.2. Eemaldage kassetilt kogu pakkematerjal.3. Pange kassett üleni kambrisse, nagu näidatud kassetil.4. Kruvige kamber kindlalt pritsile tagasi.5. Vajutage kolvi vabastile (6), et kolvi mehhanism vabaneks. Mahutist täitmine 1. Tõmmake kolvi käepidet (5) tagasi nii, et see oleks täies pikkuses väljas.2. Kasutage määrde kambrisse panemiseks spaatlit, olge ettevaatlik, etmitte kogemata vajutada kolvi vabastile (6).3. Kui täitmine on lõpetatud, puhastage kambri serv.4. Kruvige kamber kindlalt pritsile tagasi.5. Vajutage kolvi vabastile, et kolvi mehhanism vabaneks. Täitepumbaga täitmine Märkus. See on täitepumba üldine juhend. Lugege täitmiseksteie täitepumbaga kaasasolevaid juhiseid.1. Tõmmake kolvi käepidet (5) tagasi nii, et see oleks täies pikkuses väljas.2. Hoidke määrdepritsi vertikaalselt, nii et täitepumba otsak (10) on üleval ja kolvi vabasti ei saa kogemata tööle hakata.3. Pange täitepumba vooliku otsas olev täitekolb täitepumba otsakusse.4. Kasutage määrde lisamiseks täitepumba pumbamehhanismi.5. Peatage pumpamine, kui vajalik kogus määret on pumbatud, või kui täitmisel tekib märgatavvastujõud.6. Ühendage täitekolb täitepumba otsaku küljest lahti ja pühkige otsak puhtaks.7. Vajutage kolvi vabastile (6), et kolvi mehhanism vabaneks. Märkus. Kui täidate kambrit vaid osaliselt, jälgige tähelepanelikult vedrukolvi mehhanismi, et kui vajutate kolvi vabastit, hoidke jätkuvalt kolvi käepidemest kinni, et kontrollida kolvimehhanismi laskumist. Väljalase määrdekambrist
• Pärast täitmist eemaldage kambrist kõik õhutaskud.1. Ühendage õhutoide lahti.

2. Kontrollige, et kolb on vabastatud. Kui see nii ei ole, vajutage hammasratta vabastile (6).

3. Keerake määrdepritsi (2) korpuse küljest lahti kamber (7) 1 kuni 1-1/2 pööret.4. Tõmmake kolvi käepide (5) täielikult tagasi.5. Lükake kolvi käepide uuesti üleni sisse.6. Kinnitage kamber uuesti.7. Vajutage väljalaske klapile (11) mitu korda, et õhk saaks väljuda. Pikendusvooliku/-toru kinnitamine Määrdepüstoliga on kaasas 2 pikendust, mille külge on kinnitatud muhvid (10):• Painduv voolik (8)• Jäik toru (9)1. Veenduge, et väljalaskeotsak (1) oleks puhas2. Ühendage painduv voolik/jäik toru, keerates keermestatud otsa väljalaskeotsakusse.3. Eemaldamiseks keerake see väljalaskeotsaku küljest lahti. Kasutamine HOIATUS: Veenduge, et kasutate õiget määret, s.t määrde tüüp on määritava seadme (sõiduki, masinaosa, jne) tootja poolt soovitatud. HOIATUS: Vältige mahaloksumist! Koristage mahaloksunud määre viivitamata ära, ÄRGE laske määrdel keskkonda sattuda. Mahaloksunud määre võib pinnadlibedaks muuta ja tekib libisemise oht. HOIATUS: Kandke määrdepüstoli kasutamisel alati kaitseprille ja -kindaid, kuna määrdeaine on kõrge rõhu all1. Ühendage sobiv õhuvarustus - vt "Soovitatav õhuvarustus" (eespool).2. Lükake ühenduslüli (10) määrdeniplile, mis asub määritaval detailil.Märkus. Enne liitmiku kinnitamist veenduge, et määrdeniplid ja liitmikud oleks puhtad.3. Tõmmake päästikut (3), et alustada määrde väljastamist.Märkus. Tegemist on ühe väljutusega määrdepüstoliga, mille puhul iga päästiku vajutusega lastakse välja piiratud kogus määret.4. Vajutage korduvalt päästikut, kuni on doseeritud piisavalt määret.5. Eemaldage liitmik määrdeniplist, kallutades liitmikku, seejärel keerates ja tõmmates seda tagasi.OLULINE: ärge püüdke liitmikku otse välja tõmmates lahti ühendada.6. Kui olete määrdepüstoli kasutamise lõpetanud, ühendage tööriist õhuvarustusest lahti. HOIATUS: Arvestage, et pneumotööriistades võib olla pärast kasutamist jääkrõhku. Alati pärast õhutoite väljalülitamist vabastage tööriist õhusurvest. Hooldus HOIATUS: Eraldage alati õhuvarustusest ja survetustage enne puhastamist või hoolduse teostamist. Puhastus

• Hoidke oma tööriista alati puhtana. Mustus ja tolm põhjustavad sisemiste osade kiiret kulumist ning lühendavad masina kasutusiga. Puhastage masina korpust pehme harja või kuiva lapiga.TÄHTIS! On väga vähe, mis saab pneumotööriistaga valesti minna, ja tuleb märkida, et kui pneumotööriist ei tööta, on see üldjuhul selle tõttu, et sisemehhanism on mustuse, niiske õhu ja alltoodud juhiste eiramise tõttu korrodeerunud. 427558_OwnerManual.indd 48427558_OwnerManual.indd 48 16/01/2024 09:0216/01/2024 09:02Pneumomäärdepüstol 400cc

silverlinetools.com Igapäevane hooldusprotseduur 1. Ühendage õhuvarustus lahti.2. Valage õhu sisselaskeavasse 2-3 tilka pneumotööriista õli..• Kui masinat kasutatakse pidevalt või pikemat aega korraga, tuleks eespool kirjeldatud protseduuri korrata kuni 3 korda päevas. Teise võimalusena paigaldage sisseehitatud määrdeseade. Kasutage pneumotööriistade õli. ÄRGE KASUTAGE MINGIL JUHUL TAVALIST MOOTORIÕLI.• Õhulterpeabolemaalatipaigaldatud.• Kasutus- ja hooldusjuhiste eiramine võib muuta garantii kehtetuks. Hoiundamine

• Hoiundage tööriista hoolikalt kindlas, kuivas ja lastele kättesaamatus kohas.• Hoidke määrdepüstoleid ja padruneid püstises asendis.• Katke liitmik (10), et vähendada juhusliku saastumise ohtu. Kontaktteave Tehnilise toe või teeninduskeskusega ühenduse võtmiseks helistage telefoninumbrile [phone].Veebileht: www.silverlinetools.com Aadress Suurbritannias: Toolstream Ltd.Boundary WayLufton Trading EstateYeovil, SomersetBA22 8HZ, Suurbritannia EU Aadress: Toolstream B.V.Hogeweg 395301 LJ ZaltbommelHolland Jäätmete kõrvaldamine
• Enne tööriista ringlussevõttu tühjendage kogu ülejäänud määre suletud anumasse ja kõrvaldage määre vastavalt kohalikele seadustele ja määrustele.• Nagu teiste elektritööriistade puhul, ei tohi pneumotööriistade jäätmeid olmeprügi hulka visata.• Pneumotööriistad võivad sisaldada tööriistaõli ja teisi määrdeaineid ja seega tuleb need ringlusse võtta.• Võtke ühendust kohaliku jäätmekäitluse eest vastutava ametiasutusega teabe hankimiseks elektritööriistade jäätmete kõrvaldamise õige viisi kohta. 427558_OwnerManual.indd 49427558_OwnerManual.indd 49 16/01/2024 09:0216/01/2024 09:02EE

Probleem Võimalik põhjus Lahendus Tööriist töötab aeglaselt.Vale surve SeadkeõigeõhusurvevastavaltspetsikatsioonileMustus mehhanismis Valage õhu sisselaskeavasse õli vastavalt hooldusjuhisteleÕhuummistusUmmistuse eemaldamiseks rakendage tööriista lühikeste laengutegaÕhulekeKontrollige kõiki liitmikke ja voolikut õhulekete osas ning kõrvaldage probleem taaspingutades,kasutadespolütetrauoroetüleenteipi,võivahetagevoolikväljaMarlivõrgugaltriummistus Eemaldagekiirühendus(4)japuhastagevõrklterTööriist kiilus kinniMustus või rooste mehhanismis Proovige „Tööriist töötab aeglaselt“ lahendusiMustus või rooste mehhanismis Koputage tööriistale ettevaatlikult kummihaamrigaTööriist ei seisku pärast päästiku täielikku vabastamist Drosselklapi O-rõngas või klapipesa kahjustunudLaske tööriist parandada ettevõtte Silverline volitatud teeninduskeskuses.Prits ei tööta Õhutasku Järgige ülaltoodud juhiseid „Määrde väljalase määrdekambrist“Määret ei tule Kolvi mehhanism ei ole vabastatud Vajutage kolvi vabastile (6).Määrde kogus on väikeKompressori rõhk on madalSuurendage kompressori rõhku, mis on näidatud jaotises „Tehnilised andmed“Määrde tase kambris on madal Täitke kamber Kui eeltoodud tõrkeotsingu lahendused ei toimi, võtke ühendust edasimüüja või ettevõtte Silverline volitatud teeninduskeskusega. Tõrkeotsing 427558_OwnerManual.indd 50427558_OwnerManual.indd 50 16/01/2024 09:0216/01/2024 09:02Pneumomäärdepüstol 400cc
