580430 - Lihvimismasin SILVERLINE - Tasuta kasutusjuhend

Toote tüüp	Kahetoimelise suruõhulihvmasin
Max töörõhk	6,3 bar (90 psi)
Õhukulu	113 L/min (4 ft³/min)
Õhu sisselaskeava	1/4" BSP koos kahe isaspaaritusliitmikuga (tüüp EN 6 ja EQ 4)
Min vooliku läbimõõt	9,5 mm (3/8")
Tühikäigu pöörlemissagedus	10 000 min⁻¹
Max plaadi pöörlemissagedus	12 000 min⁻¹
Plaadi läbimõõt	150 mm
Võlli suurus	M8
Kaal	1,5 kg
Helirõhk	87 dB(A)
Helivõimsus	98 dB(A)
Kaalutud vibratsioon	2 m/s²
Orbiidi režiimid	Fikseeritud orbiit ja juhuslik orbiit
Toide	Suruõhk, max 6,3 bar
Garantii	3 aastat (registreerimisel 30 päeva jooksul)
Määrimine	Suruõhutööriistade õli (mitte mootoriõli)
Kaitsevahendid	Kuulmine, silmad, hingamisteed, kindad soovitatavad

Korduma kippuvad küsimused - 580430 SILVERLINE

Millist õhurõhku kasutada Silverline 580430 lihvmasina jaoks?

Maksimaalne töörõhk on 6,3 bar (90 psi). Ärge kunagi ületage seda rõhku. Kasutage ülesande jaoks vajalikku madalaimat rõhku.

Kuidas paigaldada tugiplaat?

Keerake tugiplaat (6) veovõllile (8) päripäeva. Pingutage käsitsi. Vajadusel kasutage võlli blokeerimiseks mutrivõtit. Eemaldamiseks keerake vastupäeva.

Kuidas muuta orbiidi režiimi (fikseeritud või juhuslik)?

Ühendage õhuvarustus lahti. Keerake võlli lukustusseadet (7): fikseeritud orbiidi jaoks joondage ketta pind võlli lameda küljega; juhusliku orbiidi jaoks keerake nii, et lame külg on võlli poole. Kontrollige, et võll pöörleb vabalt juhuslikus režiimis.

Millist õli määrimiseks kasutada?

Kasutage ainult suruõhutööriistade õli. Ärge kunagi kasutage tavalist mootoriõli. Valage enne iga kasutamist 3–4 tilka õhu sisselaskeavasse, kui paigaldatud pole liinis olevat määrdeseadet.

Mida teha, kui seade töötab aeglaselt?

Kontrollige õhurõhku (vt tehnilisi andmeid). Kui rõhk on õige, valage suruõhutööriistade õli õhu sisselaskeavasse. Kui probleem püsib, proovige tööriista lühikeste impulssidega käivitada, et ummistused eemaldada, või puhastage kiirühenduse võrgusfilter.

Kuidas puhastada lihvmasinat?

Enne puhastamist ühendage alati õhuvarustus lahti ja vabastage rõhk. Välispuhastuseks kasutage pehmet harja või kuiva lappi. Ärge kasutage tugevaid lahusteid.

Kas võib kasutada erineva suurusega lihvkettaid kui 150 mm?

Ei, kasutage ainult 150 mm läbimõõduga isekleepuva tagaküljega lihvkettaid vastavalt tootja spetsifikatsioonidele.

Kuidas reguleerida lihvmasina kiirust?

Hoidke seadet kindlalt, vajutage kiiruse regulaator (3) täielikult alla ja keerake aeglaselt võimsuse regulaatorit (2) kiiruse reguleerimiseks. Pärast reguleerimist vabastage kiiruse regulaator.

Milliseid kaitsevahendeid tuleb kasutamise ajal kanda?

Kandke alati silma-, kuulmiskaitset (helitase võib ületada 85 dB(A)) ja hingamisteede kaitset, kui tolm on mürgine. Samuti on soovitatavad kindad ja kaitseülikond.

Kuidas registreerida 3-aastane garantii?

Registreerige oma toode veebisaidil silverlinetools.com 30 päeva jooksul pärast ostmist. Teil on vaja oma isikuandmeid ja ostuandmeid. Hoidke ostutõend alles.

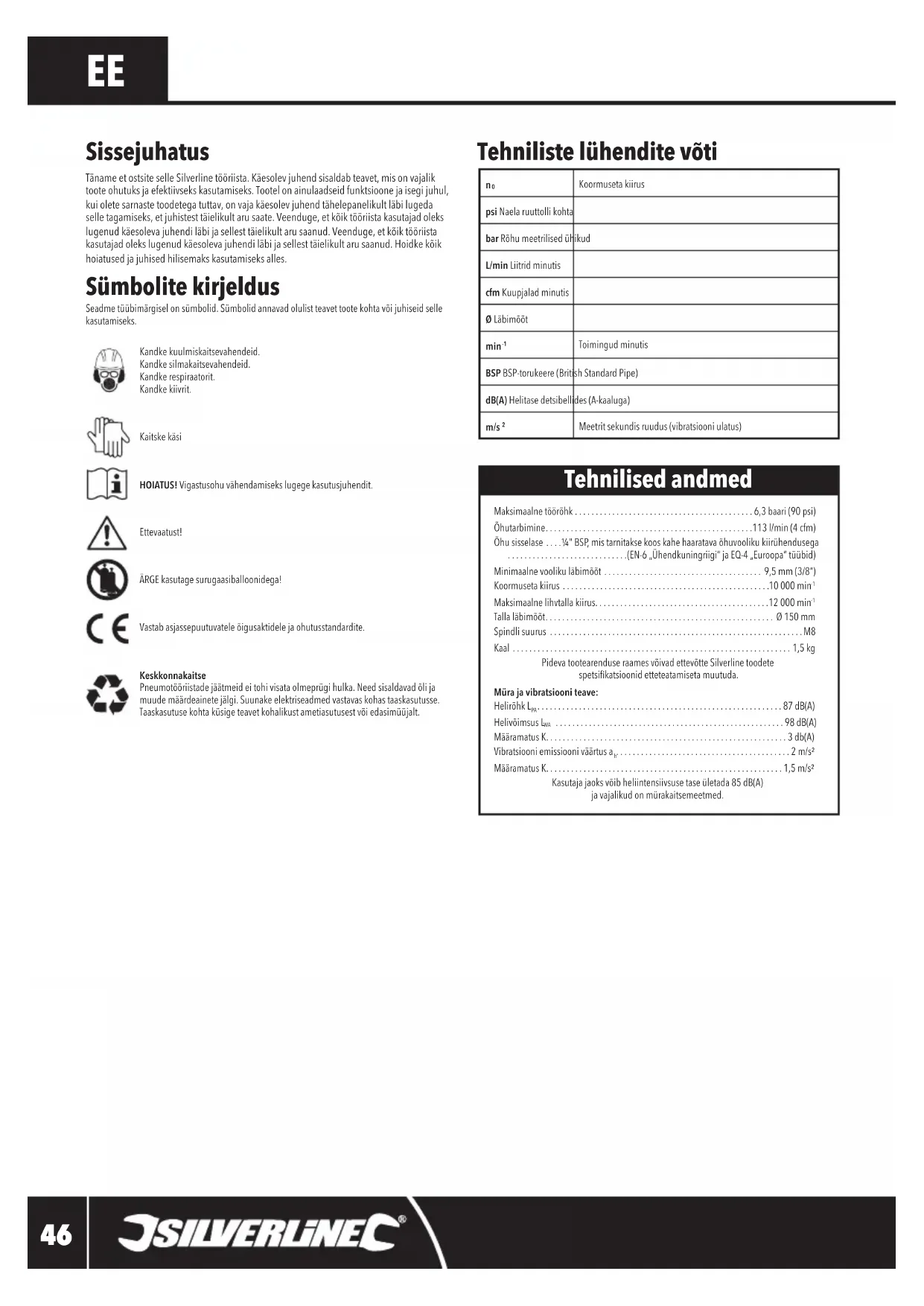

KASUTUSJUHEND 580430 SILVERLINE

Taname et ostsite selle Silverline toorista. Kaesolev juhend sisaldab teavet, mis on vajalik toote ohtuhks ja efektiivseks kasutamiseks. Tootel on ainulaadseid funktsooine ja isegi juhul, kui olete sarnaste toodetega tutay, on vaja kaesolev juhend tahelepanelukult labi lugeda selle tagamiseks, et juhistest tailelikult aru saate. Veenduge, et koik toriista kasutaj od oleks lugunud kaesoleva juhendi labi ja sellest tailelikult aru saanud. Veenduge, et koik toriista kasutaj oleks lugunud kaesoleva juhendi labi ja sellest tailelikult aru saanud. Hoidke koik hoitused ja juhised hilisemaks kasutamiseks alles.

Sumbolite kirjeldus

Seadme tübimärgisel on sumbolid. Sumbolid annavad olulist teavet toote kohta voj juhiseid salle kasutamiseks.

Kandke kuilmiskaitsevahendeid.

Kandke silmakaitseyhendeid.

Kandke respiratorit.

Kandke kiivrit.

Kaitské kasi

HOIATUS! Vigastusohu vahendamiseks lugege kasutujuhendit.

Ettevaatust!

ARGE kasutage surugaasiballoonidega!

Vastab ajassepuutuvatele oigusaktidele ja ohutusstandardsite.

Keskkonnakaitse

Pneumotoniistade jaimeid ei tohi visata olmeprugulhka.Need sisaladav ola ja muude mardaeinete jali. Suunake elektriseamed vastavas kohas taaskasutisse.

Taaskasutuse kohta kusige teavet kohlukst ametasutuset voi edasimuijalt.

Tehniliste lühendite vôti

\( {\mathrm{n}}_{0} \)	Koormuseta kiirus
psi Naela ruuttolli kohta
bar Röhu meetrilised ühikud
L/min LiTRid minutis
cfm Kuupjalad minutis
Ø Lübimõt
min-1	Toimingud minutis
BSP BSP torukeere (British Standard Pipe)
dB(A) Helitase detsibell des (A-kaaluga)
\( \mathrm{m}/{\mathrm{s}}^{2} \)	Meetrit sekundis ruudus (vibratsiooni ulatus)

Tehnilised andmed

Maksimaalne toorhok 6,3 baari (90 psi)

Ohu sisselase 14* BSP, mis tarnitakse koos kahehaarataa huvooliku kiriuhendusega (EN-6, Uhendkuningriiga"ja EQ-4, Euroopa tubid)

Minimaalne vooliku labimoo 9,5 mm (3/8")

Koormuseta kiirus 10 000 min

Maksimaalne lihvtila kirus. 12000 min

Talla labimoot 150 mm

Spindl suurus .M8

Kaal 1,5 kg

Pideva tootearenduse raames voivad ettevotte Silverline toodete spetsifikatsionid etteateamiseta mututa.

Mura ja vibratsiooni teave:

Helirhck L. 87 dB(A)

Helivöimsus L. 98 dB(A)

Maaramatus K. 3 db(A)

Vibratsioni emissionoi vaartus a. 2 m/s²

Maaramatus K. 1,5 m/s2

Kasutaja jaoks vioh heliintensiiusvuse tase ületada 85 dB(A)

ja vajalikud on murakaitsemeetmed.

Lihvimistööriista ohutus

HOIATUS! Kui tokiohal esineb mitu ohtegurit, lugee ohutusjuhiseid ja tehke nende sisu.
endale selgeks enne, kui paigaldate, kasutate, parandate voi hooldate seda tooriista voi vahetate.
selle tarvikud voi tootate sellise tooriista lahedal. Muidu voib olla tagajareks raske kehavigastus.

Hoidke koik hoiatused ja juhised hilsemaks kasutamiseks alles.

HOIATUS! See seade ei ole ette naitd kasutamiseks imimeste (sh laste) poolt, kelle fuiusilised voi vaimsed voamed on puudulikud voi keilel puudub vastav kogemus voi teadmised, v a juhul, kui nende üle teostab jarelevalvet je nad juhendab seadme kasutamisel isik, kes vastutab nende ohtuhe sest. Laps tuleb valvata, et nad tooriistaga ei mangiks.

• Toorista vovad paigaldada, reguleerida ja kasutada ainult kualitseeritud ning koilitatud kasutajad.
• Arge tōriista modifitseerige. Seadme modifitseerimine voib vahendada ohutusmeetmet tohusust ja suurrendada ohtu kasutajale.
• Arge visake ohutusjuhiseid āra, vaid andke need kasutajale.
• Arge kasutage tooriista, kui see on kahjustunud.
• Tooristu tule regulaarselt kontrollida veendumaks, et standardi ISO 11148 selles osas nimetatud nimivartused ja margrised on toiristal selgelt loetavad. Vajaduse koral peab toandja/ kasutaja vohta uhendust tootjaga, et hinkida margete asendussild.
  Suruohk voib pohjustada raskeid vigastusi.
• Uhendage tooriist alati ohyvarustusest lahti, kui seda e kasutata.
• Uhendage tōriist alati suruohuvarustusest lahti enne tarvikute vahetamist, seadistamist ja/vi remonti ning toopiirkonnast teise piirkonda likumisel.
  Hoidke sormed paastkust eemal, kui tooeriesta ei kasutata ja kui liqute uhest toaendist teise.
• Arge kunagi juhtige suruohku enda, teiste imineste voi loomade suunas.
• Akiliselt liukuvad voolikud voivad tekitada raskeid kehavigastusi. Kontrollige alati, et voolikud ja liitmikud poleks kahjustunud voi lahtised.
• Arge kandke pneumotööriista kunagi voolikust hoides.
• Arge ületage pneumotooriistade kasutamisel maksimaaletsetorhku.
  Kontrollige tooriisto ja tarvikuid enne iga kasutamist. Mitte kasutada, kui see on kahjustatud voi liigset kulunud.
  Pneumotooristade toiteallikaks peaks olema ainult suruohk, mille rohk on koige madalam, mida ulesanne noub, et vahendada mura ja vibratsioni ning minimeerdia kulumist.
• Arge kunagi kasutage puhast hapnikku voi polevaid gaase pneumotooriistade toitmises. Pneumotooriistad e i ole nende energiaallikate jaoks ette naitud ning nende kasutamine tekitab tule-ja plahvatusohu.
  Olge teadlik, et pneumotoriistad vivad kasutamise ajal mutuda kulmaks, mis mojutab haardumist, kontrolli ja vastuvotlikkust vibratsooniga seotud vigastustele.

OLULINE: Isegi siis, kui toorista kasutatakse ettenahtud visil, ei ole voimalik koiki jakriskitegureid korvaldada. Kui teil on kahtlusi toorista ohutu kasutuse suthes, arge kasutage seda.

Lendavate esemetega seotud ohud

a) Arvestage, et toedeldava detaili, tarivku voi isegi sisestatud toorista purunemisel voivad tekkida vaga kiresti lendavad tukid.
b) Tooriista kasutamisel kandke alati loggikindlaid silmakaitsevahendeid. Vajaliku kaitseklasi tuleb hinnata igal kasutamisel.
c) Samal ajal tuleb hinnata ka ohtu teistele isikutele.
d) Veenduge, et see toedeldav detail oleks kindlalt fikseeritud.

a) Kui kasutaja ei hoia avarid roivaid, ehteid, kaela umber cantavad riietusesemeid, juukseid voi kindaid tooriistast ja selle tarvikutest eemal, voib tagajäreks olla vigastus.

Ohud kasutamisel

a) Kasutajad ja hoolduspersonal peaksid suutma füusiliselt sellise suuruse, kaalu ning voimsusega töriista käsitseda.
b) Hoidke toorista oigesti: olge valmis reageerima tooriista tavalisele voi ootamatule liikumisele, samuti peate olema valmis kasutama molemat katt.
c) Kehaasend peab olemata sakakaalus ja jalgealune kindel.
d) Kasutage ainult tootja soovitatud märdeid.
e) Tuleb kanda kaitseprille, soovitatay on kanda ka sobilikke kindaid ja kaitseriietust.
f) Kandke kiivrit, kui tootlete pea kohl olevat pinda.
g) Vältige otsekokkupuudet liikuvate osadega, et hoida āra käte vōi muude kehaosade muljumis viōllokeviqastused.
h) Olge teadlik, et plastja muude mittejthivate materjalde kasutamisel esineb elekrostaatilise laengu oht. Rakendage nende materjaldega tootamisel asajohaseid meetmeid selle ohu vahendamisesk (nt maandussisteemi kasutamine).
i) Olge teadlik, et teatud materjalide todtlemisel vibt tekkida tule-voi plahvatusoht. Rakendage asjakohaseid ettevaatasinousid ohtude vahendamiseks. Toandjad peaksid kaitajatele riske selgitama.
jj Energiavarustuse katkestuse korral vabastage kavitamis-ja peatamisseadis.

k) Mottke igapäevaselt pneumotöörniesta kirust tahrhomeetriga veendumaks, et see pole suurem kui lihvmisseadmel māgiritud kūrus.
I) Tööristá kasutamisel vöib kasutaja oma käsi vigastada, muhulgas on ohuteguriteks Iöikehaavad, hórdumine ja kuumus. Kandke käte kaitsmises sobilikke kindaid.

m) Kontrollige lihvalda enne iga kasutamist. Arge kasutage, kui see on pragunud voi katki voi kui see on maha kukkunud.

n) Arge kunagi kaiivage tooriista, kui toodeldavale detailile ei ole kantud abrasivainet.
o) Kasutage alati tolmueemalduse voi-torfe susteeme, mis on toedeldava materjali jaoks sobivad.

Korduvate liigutustega seotud ohud

Selle tõöristä kasutamisel tõoga seotud tegevuste teostamiseks voib kasutajal esineda ebamugavustunnet kælabades, käsivartes, olgades, kaelas voi muudes kehaosades.

a) Toorista kasutamisel peaks kasutaja olema mugavas asendi, sailitama kindla jalgealuse ja valitma asendeid, mis on kohmakad voi hairivad tasakaalu salitamist. Pikaajalise too kaigus peaks kasutaja asendit vahetama, et valida ebamugavalunnet ja vasimust.
b) Kui kasutaj alimnevad sellised sumptomid nagu pusiv voi korduv ebamugavustunne, valu, tuikamine, valulikkus, kipitamine, tuimus, polelus -voi kangustunne, et tohi neid hoitaiaved tumnuseid oigneerada. Tooriista kasutaja peaks rakima tooandjaga ja pidama nou kvaliftseeriud tervishoiutotajaga.

Tarvikutega seotud ohud

a) Lahutage tooriist toiteallikast enne sisestatud tooriista voi tarviku paigaldamist voi vahetamist.
b) Kasutuse ajal ja pārast kasutamist valtige otsest kontakti sisestatud tōriistaga, sest see voib olla kuum vī teray.
c) Kasutage ainult tarvikute ja kulutarvikute suurusin ngtupe, mida selle toorista tootja soovitab, arge kasutage tarvikute voi kulutarvikute mud suurusin ngtupe.
d) Veenduge, et iga lisaseadme maksimaalne tookirus oleks vordne tooristale margitud nimkiirusega voi ületaks seda.
e) Lihvkettaid ja loiketooriistu ei tohi kasutata.
f) Isekinittuvad lihykettad tuleb paigaldada tugitallale kontsentriliselt.

Tööpiirkonna ohud

a) Olge teadlik tooriista kasutamisest pohjustud libedatest pindadest ja ohuwooliku pohjustudomistamisohtudest. Libastumised, komistamised ja kukkumised on paamed vigastuste pohjused.
b) Vöimaluse korral örige blokeerige òhuovoolikute vii kablitega labipääe ega käike. Rakendage asjakohaseid meetmeid, et vahendada komistamisohtu, naiteks paigaldage hoiatusmargid ning kinnitage kaibild ja òhuovoolikud om a kohale.
c) Tegutsege tundmatus keskkonnas ettevaatlikult, et minimeerida riske, mis tulenevad varjatud ohtudest, naiteks elektrilinidest.
d) Tooriist ei ole ette naitud kasutamiseks plahvatushtlikus keskkonnas ja see ei ole isoleeritud kokkupuute vastu elektriga.
e) Veenduge, et seadmes poleks elektrikaableid, gaasitorusid jms, mis voivad toorista kasutamisel kahjustada saada.

Tolmu ja aurudega seotud ohud

Selle tōrīrista kasutamisel tekkivad tolm ja aurud vōvād tertvist kahjustada (nt pōhjustada vāhki, sūnndefteke, astmat jāvōi dermatiti); üliolunine on hinnate nende ohtudega seotud riske ja rakendata asajokaseid kontrollmeetmeid.

a) Riski hindamisel tuleb arvestada tooriista kasutamisel tekkivat tolmu ja olemasoleva tolmu levitamise voimalikkust.
b) Suunake vãjlalase nii, et see tekitaks tolmuga tãidetud keskkonnas voimalikult vahe tomluhairingut.
c) Kui too kaius tekib tolm voi aur, tuleks seda kontrollidaeelkige tekkimispunktis.
d) Valige, hoildage ja asendage kulumaterjalid/tarvikud vastavalt kasutusjuhendis soovitatule, et valtida tolu m yi suits tarbetut suurrenemist.
e) Kasutage hingamisteede kaitset vastavalt tooandja juhistele ja vastavalt tootervishoiu ja tooohutuse eeskirijadele.
f) Vöke anesse erinevate materjalidega seotud riske. Teatavate materjalidega tõtades tekib tolm ja aur, mis voiivad pohjustada plahvatushlokku keskkonda.
g) Kasutage alati tolmueemaldus- voi tolmusummutussusteeme, mis sobivad toedeldavale materjaliie.
h) Kasutage ja hooodage seda toorista vastavalt nendele juhenditele, et minimeerida tolmu vois suitsu eraldumist.
i) Kōiiki ōhus lendleva tomlu vōi aurude kogumise, eraldamise vōi vāhendamise integreeritud funktsoione vōi lisaseadmeid tuleks āgesti kasutada ja hoodada vastavalt tootja juhistele.

Müraga seotud ohud

Kokkupuude korge muriataseega voib tekitada pusivat tovoimetust pohjustav kuulmiskadu ja muid probleeme, nagu tinnitus (helin, sumin, vilin voi sahni kvarides). Seetotu on uliolunne hinnata nende ohtudega seotud riske ja rakendala asjakohaseid kontrollmeeteid.
a) Kasutage asjakohaseid juhtseadmeid, et vahendada mura tegud seotud vigastuste ohtu. Riskide kasamendaseks voib kasutada naiteks selliseid meetmeid nagu materjali niisutamine, mis aitab valtdia toodeldava detaili, helismest'.

b) Kasutage tooandja suuniste ja tookaitsenouete kohaselt kuulmiskaitsevahendeid.
c) Murataseme tarbetu suurenemise vallimiseks jargige toorista kasutamisel ning hooldamisel kasutusjuhendi soovitusi.
d) Mura tarbetu suurrenemise valtimiseks valige, hooldage ja asendage toorista kulumaterjale / vahetatavaid osasid selle kasutusjuhendi suuniste jargi.
e) Kui toonistal on summuti, veenduge tooriista kasutamisel alati, et see oleks paigas ja heas seisundis.
f) Rakendage meetmeid mura vahendamiseks too piirkonnas, kui see on voimalik (nt kasutades summutusmatte).

Vibratsooniga seotud ohud

Kokkupuude vibratsioniga voib pohjustada labakae ja kasiivare narvikahjustusi ja verevarustuse haireid. Selles teabes juhitakse tahelepanu vibratsionogia seotud ohtudele, mida pole disaini ega konstruktionsioniga kovaldatud ning mis on endiselt olemas jaskvibratsioniniskidena. Kontrollige tekitatava vibratsiononi taseti, mas saadakse standardi ISO 28927-3 aluset, ja on toodud theniliste andmete tabelis. Tagage, et sellega kaasneval risikhi hinnatakse ja hallatakse. Kui riski et ole voimalik juhtida nii, et see jaks vastuwoetavasse piresse, siis arge kasutage toorista.

Rakendage jargmisie metmeid, et vahendada vibratsooniga seotud vigastuste ohtu:

Kui tõtate kūlmas keskkonnas, kandke sooje roivaid ja tagage, et kaed oleks soojaad ning kuivad.
Kui markate, et sormed voi kaed muutuvad tuimaks, tunneke kihelust, valo voi nahk mutub valgeks, katkestage masina kasutamine, rakige sellest oma toandjale ja pidage nou arstiga.
Vibratsionitaseme tarbetu suurrenemise valtimiseks jargige lihija voi poleeri ng hooldamisel kasutusjuhendi soovitusi.
Vajaduse korral togete toorista raskus alusele, pinguldajale voi tasakaalustajale.
Vibratsionist pohjustud kahjustuste risk on seda suern, mida tugevamini te seadet hoiae. Hoidke tooriista oalm, aga samas kindlalt kaes, vottes arvesse noutavaid kareaktsoonijoude.
Veenduge, et toonist ja tanvikud oleks koraluklt paigaldatud ja heas koras: valesti paigaldatud voi kahjustusat toonistad voivad pohjustada liqset vibratsioni.

HOIATUS! Arvestage vareviimmistusi voi tootlusi, millega voivad

tudu medatjad madi todedud olla. Paljud materjal vivad tekitada tolmu, mis on murgine vui muid kahulijukai toed tahsekne enne aastat rajatud hoone juures, on alipohite varvideqokkupuute voimalus suurem.

HOIATUS! Plipohiste vanvidega toedeldud materjalide lihwmisel eralduv tolm on eriti ohlkt lastele, rasedatele ning korge vererhuga inimstele. Arge laske nendel iminestel tooppiirkonnade laheneda, isegi kui nad kannadav asiakohaseid isikukaitsevahendeid.

Tootetutvustus

1. Horpuse kate
2. Vimsuse regulator
3. Kiruse juhtnupp
4. Kaepide
5. Kiruhendus
6. Lhvtald
7. Spindilulukk
8. Flamispindel

Kasutusotstarve

Toode on kahetoimeline pneumolihvja, mis totab kompressorist antava suruohu joul, materjalide nagu puidu, varvi ja kerepahtli kergeks eemaldamiseks.

Ei ole ette nahtud kaubanduslikuks kasutamiseks.

Tööristä tuleh kasutada AINULT selleks ettenahtud ostbarbel. Igasugune kasutus, mis ei ole kæsolevas kasutusjuhendis nimetatud, loetakse vaarkasutuseks. Sellistest vaarkasutustest tulenevate kahjde vōvi vigastuste eest vastub operatora, mitte totja. Tootja ei vastuta tööristal tehtud muadatuste ega nendest tulenevate kahjustuste eest.

Töörista lahtipakkimine

HOIATUS! Toorist ei ole sobiv freesimises voi loikamises. Toote vaarkasutus on ohtlik ja voib pohjustada raskeid vigastusi.

• Pakkige tõörist ettevaatlikult lahti ja vaadake see üle. Tutvuge tãielikultSELL kõikide omaduste ja funktsionidega.
  Veenduge, et tõörista kõik osad oleks olemas ja heas seisukorras. Kui osad puuvud voi on kahjustunud, laske sellised osad asendada enne, kui tõörista kasutada unitatakse.

Enne kasutust

Kiiruhenduse paigaldus

Töörist tanitakse kahe erineva ohuvooliku sisekiiruhendusega (5) (joonis I).

EQ-4 - kasutatakse tavaliselt Europas

EN-6 -kasutatakse peamiselt Uhendkuningrigis

Valige ühendus, mis on ühilduv òhuvoolikusüsteemiga, mida kasutate, ning paigaldage, nagu kirjeldatud allpool.
1. Rakendage kiriuhenduse kruvikeermetel polutetrafluoroetuleenteipi (ei ole komplektis). See aitab saillada ohukindlat ihendit.

Markus. Rakendage polutetrafluoroetuleenteipi tihedalt ja paripeva, nii et see ei tule maha, kui keere tooriista sisse kruvitakse.

1. Eemaldage ðhu sisselaskeavalt kaitsekork.
2. Kasutades mutrivit (ei ole komplektis), kruvige kiiruhendus ohu sisselaskeavasse, mis asub kaepideme (4) allosas.
3. Ühendage ühuvoolikuga, survestage ettevaatlikult ja teostage lekkekontroll (nt pihustades väikestes kogustes seebivett ühenduste valisküljèle).
4. Ohuvoolikud, millele on paigaldatud vastavadhaaravad kiiruhendused, paigaldatakse nuud suruliitmikuga tooristale.

Ohuvarustuseuhendus

Tööristuleb ühendada puhta, kuiva öhvarustusega, milel on sismine olitaja ja veeseparaator.
- Arge laske toiterohul ületada esitatud maksimumi (vt., Tehnilised andmed").
Veenduge, et ohususteemistlastakse igapaev vesi valja.
Veenduge, et sisteemi koik osad (voolikud, uhendused jne) on kasutata vohusurve seisukohast oigete nimiandmeteqa.

Lihytalla kinnitamine

1. Kruvige Iihvtild (6) ajamispindlisse (8), keerates paripäeva. Pingutage käsiti.
2. Kasutage sobivat mutrivotit (ei ole komplektis) ajamispindi (8) pooremise peatamiseks, kui see on vajalik.
3. Rakendage seda toimingut lihvatalla eemaldamiseks, kuid lahtikruvimiseks keerake vastupäeva.

Lihvketta kinnitamine

Markus. Kasutage ainult 150 mm labimoduga abrasivihvktaid, millel on kleepuy hivtald.

1. Eemaldage vanad lihvpaberilehed, tommates need kleepuval lihtallalt maha (6).
2. Puhastage lihvtallalt koki liimijagid.
3. Eemaldage uue lihveleke keeppuvalkuljelt aluspaber.
4. Kesestage uus lihvpaber lihttall oigesti.
5. Suruge lihvpaber kleepuvala lihvtallale ja kontrollige, kas see on kindlalt kinnitatud.

Töörista voimsuse seadmine

1. Hoidke toodet kindlalt, ilma et lihtvald (6) oleks kinnitatud.
2. Vajutage kiiruse juhtnuppu (3) taelikult.
3. Hoides samal ajal kiiruse juhtnuppu, keerake aeglaselt voimsuse regulaatorit (2).

Markus. Seda keerates kuulete voimsuse suurenemist ja vahenemist.

1. Seadke kiius vastavalt vajadusele.
2. Vabastage kiiruse juhtnupp.

Ekstsentrilise reziimi muutmine

HOIATUS! Enne kohanduste tegemist eraldage toorist ohuvarustusest.

Tootel on kaks reziimi.

Fikseeritud pörlemisraadius.

Lihvtdal poorle AINULT kesktelj, nagu ratas. See tekitab lihvitaval materjalil ringja mustri. 1. Fikseeritud poorlemisraadiuse korral ei poorle ajamispindel (8) ega lihvtdal (6) oma teljel vabalt.
2. Fikseeritud poorlemisraudiuse valimiseks poorake spindilukku (7), nii et rihveldatud otspind jeondub tasapinnaga ajamispindil (joonis II).
3. Veenduge, et ajamispindel ei saa taiilikult poorelda, see peaks seiskuma, kui spindilukku puudutab.

Juhuslik pörlemisraadius.

Lihytalla pōörlemisraadius kulgeb piki ekstsentrilist rada. See tekitab lihvitaval materjalil juhusliku lihvinismustri kōkides suundades.

1. Juhusliku pöörlemisraadiuse korral saavad ajamispindel (8) ja lihvtald (6) teljel vabalt ja täielikult pörörelda.
2. Juhusliku poorlemisraudiuse valimiseks poorake spindilukku (7), nii et uks tasapinnaline kulg on otspinnaga ajamispindli poole (joonis III).
3. Kontrollige, kas ajamispindel saab taileyikult 360^ ulatuses pooreldaega puuduta spindililukku.

Kasutamine

Markus. Soovitatav on harjutada tāorīsta kasutamist jäakpuidu tūkiga. Kummagagi tutvumiseks provoige seda molemas ekstentilises reziimis (vt, Ekstentrilise reziimi muutmine').

1. Haarake peakaepidemest (4) kindlalt uhe kega, nii et poidlaga saab kasutada kiiruse juhtnuppu (3).
2. Hoidke korpuse katet (1) tooriista teise kaega juhtimiseks ja rakendage toedeldavale detailile survet.
3. Alustuseks vajutage ettevaatlikult kiiruse juhtnuppu, et tunnetada, kuidas toorist tootab.

Markus. Töörista kiirust saab reguleerida, reguleerides survet, mida rakendatakse kiiruse juhtnPupule.
4. Alustage, hoides tooriista ettevaatlikult vastu toodeldavat detaili ning suurendades aeglaselt kiirust ja survet.

HOIATUS! Abrasiivi ja materjali vaheline hore tekitat soojust. Kontrollige toedeldavat detaili tihti veendumaks, et see ei pole.

HOIATUS! Pidage meees, et pneumotoriistades vib oilla paarst kasutamist jakruku. Parast ohuvarustuse valjalulitamist vabastage toorist alati ohusurvest.

Tarvikud

• Selle tõöristä tarvikud, sealhulgas padrunitid, padrunkomplektid, pikendusvardad jne, on saadaval Silverline'i edasimiüjalt. Varuosasid saab Silverline'i edasimiüjalt vii aaddressvll toolsparesonline.com.

Hooldus

HOIATUS! Eraldage alati ohuvarustusest ja survetustage enne puhasamist voi hoolduse leostamist.

Uldine ülevaatus

• Kontrollige regulaarselt, et koki kinnituskruvid oleks pingul. Need voivad aja jooksul lahti vibreerida.

Puhastus

Hoidke omatoorista alati puhtana. Mustus ja tolm pohjustavad sisemiste osade kiiret kulmist ning luhendavad masina kasutusiga.Puhistage masina kurpust pehme harja voi kuiva lapiga.

TAHTIS! On vaga vahe, mis saab pneumotoristaga valesti minna, ja tuleb markida, et kui pneumotoroii est otoa, on see uldujuh selle tottu, et sisemehhanism on mustuse, niiske ohu ja alloodud juhiste irameisi tutu korrodeerunud.

Igapäevane hoolduskord

Kui ohuvarustusele ei ole paigaldatud susteemisest olitusvahendit, tuleb toorista maarida kasi:

1. Ühendage öhvarustus lahti.
2. Valage ohu sisselaskeavasse 3-4 tilka pneumotooiista oli.
3. Kasutage masinat vaiksel kiirusel kogu sisemehhanismi pohjalikuks märimiseks.
   Kui masinat kasutatakse pidevalt voi pikemat aega korraga, taleks eespool kirjeldatud protseduuri korrata kuni 3 korda paetas.
4. Kasutage pneumotoöinistade oli. ARGE KASUTAGE MINGIL JUHUL TAVALIST MOOTORIÖL
   Kasutus- ja hooldusjuhiste eiramine voib muuta garantii kehtetuks.

Hoiundamine

Hoiundage toorista hoolkalt kindlas, kuivas ja lstele kattesaamatus khas.

Kontakteave

Tehnilise toe vōi teeninduskeskusega ühenduse vōtmiseks helistage Telefoninumbrile [phone].

Veebileht: www.silverlinetools.com

Aadress Suurbritannias:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Suurbritannia

EU Aadress:

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Holland

Jäätmete körvaldamine

Nagu teiste elektritoreiistade puhul, ei tohi pneumotoreiistade jaatmeid olmeprugi hulka visata.
Pneumotoroistad vovad sisaldada tooristaoli ja teisi maardeaineid ja seega tuleb need ringlusse votta.
Vötke ühendust kohläki jätmekätluse eest vastutava ametasutusega teabe hankimiseks elektritöristade jäätmete körvaldamise öige viisi kohta.

Törkeotsing

Probleem Võimalik põhjus Lahendus
Tõörist tõötab aeglaselt.	Vale surve Seedke öige ùhusurvey vastavalt spetsifikatsionile.
	Mustus mehanismis Valage öhu sisselaskevasse öli vastavalt hooldusjuhistele.
	Öhuummistus Ummistuse eemaldamieks rakendage tõriista lühikeste laengutega.
	Öhuleke	Kontrollige kõki liitmikke ja voolikut ùhulekete osas ning kõvaldage probleem taaspingutades, kasutades polütrafluoroetüleenteipi, või vahetage voolik vãlja.
	Marlivörguga filtri ummistus. Eemaldage kärühendus (5) ja puhistage vörkfilter.
Tõörist kiilus kinni	Mustus või rooste mehanismis Proovige lahendusi jaotisest „Tõörist tõötab aeglaselt".
	Mustus või rooste mehanismis Koputage tõriistale etevaatlikult kummihamriga.
	Mustus või rooste mehanismis	Vabastage mehanismid, põörates ajamit kãsiti, kui see on òhuovolkust eraldatud.
Tugevad vibratsionid, kui tõörist sisse lūlitatakse.	Lihvketas valesti kinnitatud või kahjustunud Kinnitage lihvketas uesti või asendage
	Lihvtald kahjustunud Asendage lihtald
	Spindel pain Dunud Laske tõrista parandada ettevõtte Silverine volitatud teeninduskskuses
Tõörist ei peatu pärast päästkutäielikku vabastamist	Gaasiklapi O-rongas või klapisesa on kahjustatud Laske tõrista remontida volitatud Silverine'i teeninduskskuses
Kui eeltoodud türkeotsingu lahendused ei toimi, võtke ühendust edasimüüja või ettevõtte Silverine volitatud teeninduskskusega.

Supažindinimas
