Toote tüüp	Sirge pneumaatiline lihvimismasin
Kaubamärk	Silverline
Mudel	783100
Maksimaalne töörõhk	6,3 bar (90 psi)
Õhukulu	113 L/min (4 pi³/min)
Õhu sisselaskeava	¼" BSP koos kiirühendustega EQ-4 ja EN-6
Vooliku minimaalne läbimõõt	9,5 mm (3/8")
Tühikäigu kiirus	25 000 min⁻¹
Klammerite läbimõõdud	1/4" (6,35 mm) ja 1/8" (3,175 mm)
Helirõhutase	94 dB(A)
Helivõimsuse tase	105 dB(A)
Kaalutud vibratsioon	1,44 m/s²
Kaasasolevad tarvikud	Klammerid 1/4" ja 1/8", 10 lihvimisketast varrega, valatud karp
Kasutusala	Lihvimine, poleerimine, metallide, plastide, puidu töötlemine
Toide	Ainult suruõhk (mitte hapnik või põlevgaas)
Garantii	3 aastat (registreerimine 30 päeva jooksul)
Hooldus	Igapäevane määrimine pneumaatilise õliga; puhastamine pehme pintsliga
Ohutus	Kanda kuulmiskaitsevahendeid, silmakaitsevahendeid, hingamisteede kaitsevahendeid, kiivrit, kindaid. Mitte kasutada surugaasiga.
Varuosad	Klammerid, lihvimiskettad varrega, kiirühendused

Korduma kippuvad küsimused - 783100 SILVERLINE

Millist õhurõhku kasutada Silverline 783100 pneumaatilise lihvimismasinaga?

Maksimaalne töörõhk on 6,3 bar (90 psi). Ärge kunagi ületage seda rõhku.

Kuidas vahetada klammerit?

Ühendage õhuvarustus lahti. Keerake klammeri mutter lahti kaasasolevate mutrivõtmetega, eemaldage klammer ja sisestage uus suurus (1/4" või 1/8"). Keerake mutter kinni.

Millist õli kasutada määrimiseks?

Kasutage pneumaatilise tööriista õli (mitte mootoriõli). Tilgutage 3-4 tilka õhu sisselaskeavasse iga päev.

Kuidas reguleerida lihvimismasina kiirust?

Kasutage kiiruse regulaatorit (5) lamepeaga kruvikeerajaga. Pöörake päripäeva kiiruse vähendamiseks, vastupäeva suurendamiseks. Mõõtke takomeetriga.

Milliseid kaitsevahendeid kanda?

Kandke kuulmiskaitsevahendeid, silmakaitsevahendeid, hingamisteede kaitsevahendeid, kiivrit ja kindaid. Seade võib paisata prügi ja tekitada kõrget müra.

Kas seda lihvimismasinat saab kasutada hapniku või põlevgaasiga?

Ei, see tekitaks tule- ja plahvatusohu. Kasutage ainult suruõhku.

Kuidas puhastada lihvimismasinat?

Ühendage õhuvarustus lahti. Puhastage pehme harja või kuiva lapiga. Ärge kasutage lahusteid.

Mida teha, kui tööriist töötab aeglaselt?

Kontrollige õhurõhku, puhastage ühenduse võrgufilter, viige läbi igapäevane määrimisprotseduur ja kontrollige õhulekkeid.

Millised tarvikud on ühilduvad?

Kasutage paigaldatud lihvimiskettaid, pöörlevaid riive, pinnatöötluspadjakesi varrega 1/4" või 1/8". Tarviku maksimaalne kiirus peab olema ≥ 25 000 min⁻¹.

Kuidas saada 3-aastast garantiid?

Registreerige toode veebisaidil silverlinetools.com 30 päeva jooksul pärast ostmist. Säilitage originaalarve.

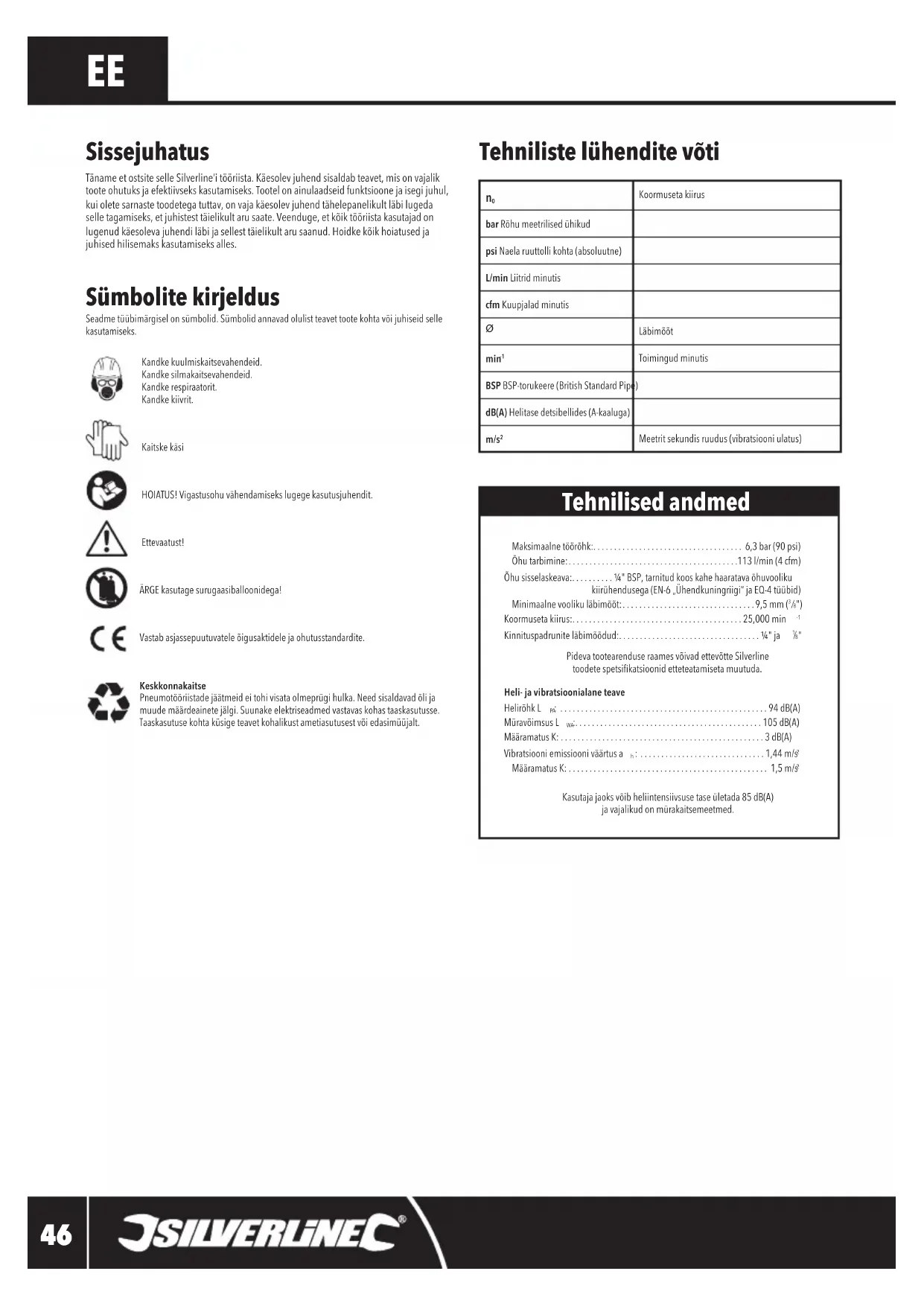

KASUTUSJUHEND 783100 SILVERLINE

Täname et ostsite selle Silverline'i tööriista. Käesolev juhend sisaldab teavet, mis on vajalik toote ohutuks ja efektiivseks kasutamiseks. Tootel on ainulaadseid funktsoione ja isegi juhul, kui olete sarnaste toodetega tuttav, on vaja käesolev juhend tähelepanelikult läbi lugeda selle tagamiseks, et juhistest täielikult aru saate. Veenduge, et köik tööriista kasutajad on lugenud käesoleva juhendi läbi ja sellest täielikult aru saanud. Hoidke köik hoiatused ja juhised hilisemaks kasutamiseks alles.

Sümbolite kirjeldus

Seadme tüübimärgisel on sümbolid. Sümbolid annavad olulist teavet toote kohta või juhiseid selle kasutamiseks.

Kandke kuulmiskaitsevahendeid.

Kandke silmakaitsevahendeid.

Kandke respiraatorit.

Kandke kiivrit.

Kaitske käsi

HOIATUS! Vigastusohu vähendamiseks lugege kasutusjuhendit.

Ettevaatust!

ÄRGE kasutage surugaasiballoonidega!

Vastab asjassepuutuvatele õigusaktidele ja ohutusstandardite.

Keskkonnakaitse

Pneumotööriistade jäätmeid ei tohi visata olmeprügi hulka. Need sisaldavad öli ja muude määrdeainete jälgi. Suunake elektriseadmed vastavas kohas taaskasutusse.

Taaskasutuse kohta küsige teavet kohalikust ametiasutusest või edasimüüjalt.

Tehniliste lühendite võti

n_0	Koormuseta kiirus
bar Rōhu meetrilised ühikud
psi Naela ruuttolli kohta (absoluutne)
L/min Liitrid minutis
cfm Kuupjalad minutis
∅	Läbimõõt
min1	Toimingud minutis
BSP BSP-torukeere (British Standard Pipe)
dB(A) Helitase detsibellides (Å-kaaluga)
m/s2	Meetrit sekundis ruudus (vibratsiooni ulatus)

Tehnilised andmed

Maksimaalne tööröhk: 6,3 bar (90 psi)

Öhu sisselaskeava:.... ¼" BSP, tarnitud koos kahe haaratava öhuvooliku kiirühendusega (EN-6 „Ühendkuningriigi“ ja EQ-4 tüübid)

Minimaalne vooliku läbimõõt: 9,5 mm (³/⁴")

Koormuseta kiirus: 25,000 min

Kinnituspadrunite läbimöödud: ¼" ja ½"

Pideva tootearenduse raames võivad ettevõtte Silverline toodete spetsifikatsioonid etteteatamiseta muutuda.

Heli- ja vibratsioonialane teave

Helirōhk L 94 dB(A)

Müravõimsus L 105 dB(A)

Määramatus K: 3 dB(A)

Vibratsiooni emissiooni väärtus a h: 1,44 m/s

Määramatus K: 1,5 m/s ^2

Kasutaja jaoks võib heliintensiivsuse tase ületada 85 dB(A)

ja vajalikud on mūrakaitsemeetmed.

HOIATUS! Enne selle tööriista paigaldamist, kasutamist, parandamist, hooldamist, puhastamist, tarvikute vahetamist või selle läheduses töötamist lugege läbi ohutusjuhised ja tehke need endale selgeks. Kui seda ei tehta, võib see põhjustada tõsiseid vigastusi.

Hoidke köik hoiatused ja juhised hilisemaks kasutamiseks alles.

HOIATUS! See seade ei ole nähtud ette kasutamiseks inimeste (sh laste) poolt, kelle füüsilised väi vaimsed väimed on puudulikud väi kelle! puudub vastav kogemus väi teadmised, vä juhul, kui nende üle teostab järevalvet ja neid juhendab seadme kasutamisel isik, kes vastutab nende ohutuse eest. Lapsi tuleb valvata, et nad ei mängiks seadmega.

• Tööriista vöivad paigaldada, reguleerida ja kasutada ainult kvalifitseeritud ning koolitatud kasutajad.
• Ärge tööriista modifitseerige. Seadme modifitseerimine vöib vähendada ohutusmeetmete töhusust ja suurendada ohtu kasutajale.
• Ärge visake ohutusjuhiseid ära, vaid andke need kasutajale.
• Ärge kasutage tööriista, kui see on kahjustunud.
• Tööriistu tuleb regulaarselt kontrollida veendumaks, et standardi ISO 11148 selles osas nimetatud nimiväärtused ja märgised on tööriistal selgelt loetavad. Vajaduse korral peab tööandja/kasutaja võtma ühendust tootjaga, et hankida märgete asendussildid.
• Suruõhk võib tekitada raskeid kehavigastusi.
• Lülitage alati öhuvarustus välja, kui tööriista ei kasutata.
• Lülitage alati öhuvarustus välja, kui soovite vahetada tarvikuid, tööriista seadistada ja/või remontida ning ühest tööpiirkonnast teise liikumisel.
• Hoidke sõrmed päästikust eemal, kui tööriista ei kasutata ja kui vahetate tööasendeid.
• Ärge suunake öhuvoolu kunagi enda või kellegi teise poole.
• Äkiliselt liikuvad voolikud võivad tekitada raskeid kehavigastusi. Kontrollige alati, et voolikud ja liitmikud poleks kahjustunud või lahtised.
• Ärqe kandke pneumotööriista kunagi voolikust hoides.
• Ärge ületage tööriistal toodud maksimaalset öhuröhku.
• Kontrollige tööriistu ja tarvikuid enne iga kasutamist. Ärge kasutage, kui need on kahjustatud või liigselt kulunud.
• Pneumotööriistade toiteallikaks peaks olema ainult suruõhk, mille rõhk on kõige madalam, mida ülesanne nõuab, et vähendada müra ja vibratsiooni ning minimeerida kulumist.
• Ärge kunagi kasutage puhast hapnikku väi põlevaid gaase pneumotööriistade toitmiseks. Pneumotööriistad ei ole nende energiaallikate jaoks ette nähtud ning nende kasutamine tekitab tule- ja plahvatusohu.
• Olge teadlik, et pneumotööriistad võivad kasutamise ajal muutuda külmaks, mis mõjutab haardumist, kontrolli ja vastuvõtlikkust vibratsiooniga seotud vigastustele.

TÄHTIS! Isegi siis, kui tööriista kasutatakse ettenähtud viisil, ei ole võimalik kõiki jääkriskitegureid kõrvaldada. Kui teil on kahtlusi tööriista ohutu kasutuse suhtes, ärge kasutage seda.

Lendavate esemetega seotud ohud

a) Arvestage, et töödeldava detaili, tarviku või isegi tööriista purunemisel võivad tekkida väga kiiresti lendavad tükid.
b) Tööriista kasutamisel kandke alati lõögikindlaid silmakaitsevahendeid. Vajalikku kaitseklassi tuleb hinnata igal kasutamisel.
c) Samal ajal tuleb hinnata ka ohtu teistele isikutele.
d) Veenduge, et see töödeldav detail oleks kindlalt fikseeritud.
e) Kontrollige regulaarselt, et lihvimismasina pöörlemiskiirus ei oleks suurem kui sellel märgitud kiirus. Need kiiruskontrollid tehakse ilma abrasiivse tooteta.
f) Veenduge, et kasutamisel tekkivad sädemed ja praht ei tekita ohtu.

a) Kui kasutaja ei hoia avaraid röivaid, ehteid, kaela ümber kantavad riietusesemeid, juukseid vöi kindaid tööriistast ja selle tarvikutest eemal, vöib see pöhjustada vigastuse.

Ohud kasutamisel

a) Kasutajad ja hoolduspersonal peaksid suutma füüsiliselt sellise suuruse, kaalu ning võimsusega tööriista käsitseda.
b) Hoidke tööriista õigesti: olge valmis reageerima tööriista tavalisele või ootamatule liikumisele, samuti peate olema valmis kasutama mõlemat kätt.
c) Kehaasend peab olema tasakaalus ja jalgealune kindel.
d) Kasutage ainult tootja soovitatud määrdeid.
e) Tuleb kanda kaitseprille, soovitatav on kanda ka sobilikke kindaid ja kaitseriietust.
f) Kandke kiivrit, kui töötlete pea kohal olevat pinda.
g) Vältige otsekokkupuudet liikuvate osadega, et hoida ära käte või muude kehaosade muljumisvõi lõikevigastused.

h) Plasti ja muude mittejuhtivate materjalidega kasutamisel on olemas elektrostaatilise lahenduse oht. Rakendage nende materjalidega töötamisel asjakohaseid meetmeid selle ohu vähendamiseks (nt maandussüsteemi kasutamine).
i) Olge teadlik, et teatavate materjalide töötlemisel vöib tekkida tule- vöi plahvatusoht. Rakendage asjakohaseid ettevaatusabinöusid ohtude vähendamiseks. Tööandjad peaksid käitlejatele riske selgitama.
j) Ôhu- või voolukatkestuse korral vabastage käivitamis- ja peatamisseadis.
k) Möötke iga päev tahhomeetriga pneumotööriista pöörlemiskiirust, veendumaks, et see ei oleks suurem kui lihvimisseadmel märgitud pöörlemiskiirus.
I) Kontrollige tarvikut enne iga kasutamist. Ärge kasutage, kui see on pragunenud või katki või kui see on maha kukkunud.
m) Ärge kunagi käivitage lihvimismasinat, kui abrasiiv on kantud töödeldavale detailile.
n) Veenduge, et lihvimismasin oleks enne maha panemist täielikult seisma jäänud.

Korduvate liigutustega seotud ohud

Selle tööriista kasutamisel vöib kasutajal esineda ebamugavustunnet käelabades, käsivartes, ölgades, kaelas vöi muudes kehaosades.

a) Tööriista kasutamisel peaks kasutaja olema mugavas asendis, säilitama kindla jalgealuse ja vältima asendeid, mis on kohmakad või häirivad tasakaalu säilitamist. Pikaajalise töö käigus peaks kasutaja asendit vahetama, et vältida ebamugavustunnet ja väsimust.
b) Kui kasutajal ilmnevad sellised sümptomid nagu püisiv või korduv ebamugavustunne, valu, tuikamine, valulikkus, kipitamine, tuimus, põletus- või kangustunne, ei tohi neid hoiatavaid tunnuseid ignoreerida. Tööriista kasutaja peaks rääkima tööandjaga ja pidama nõu kvalifitseeritud tervishoiutõötajaga.

Tarvikutega seotud ohud

a) Lahutage tööriist toiteallikast enne sisestatud tööriista või tarviku paigaldamist või vahetamist.
b) Kasutuse ajal ja pärast kasutamist vältige otsest kontakti sisestatud tööriistaga, sest see võib olla kuum või terav.
c) Kasutage ainult tarvikute ja kulutarvikute suurusi ning tüüpe, mida selle tööriista tootja soovitab; ärge kasutage tarvikute või kulutarvikute muid suurusi ning tüüpe.
d) Kontrollige, et tarvikute maksimaalne töökiirus on suurem kui tööriistal.
e) Ärge kunagi paigaldage lihvketast, lõiketera või freestera lihvimismasinale. Purunev lihvketas võib põhjustada väga tõsiseid vigastusi või surma.
f) Årge kasutage paigaldatud kettaid, mis on purunenud või pragunenud või mis võivad olla maha kukkunud.
g) Kasutage ainult lubatud sisestatud tōoriistu ōige võlli läbimõõduga.
h) Pöörake tähelepanu asjaolule, et paigaldatud punkti lubatud pöörlemiskiirust tuleb vähendada, kuna völli pikkus kinnituspadruni ja paigaldatud punkti vahel suureneb (üleulatuvus (Lo)). Veenduge, et järgitakse minimaalset haardepikkust (Lg) 10 mm (vt joonis I ja paigaldatud punktide tootja soovitused).
i) Veenduge, et paigaldatud punkti völli läbimööt vastaks kinnituspadruni läbimöödule.

Töökohaga seotud ohud

a) Libisemine, komistamine ja kukkumine on sageli tööönnetuse pöhjuseks. Olge ettevaatlik tööriista kasutamise tulemusel tekkinud libedate pindade suhtes ja arvestage öhuvoolikute vöi hüdraulikavoolikute pöhjustatud komistamisohtu.
b) Võimaluse korral ärge blokeerige öhuvoolikute või kaablitega läbipääse ega käike. Rakendage asjakohaseid meetmeid, et vähendada komistamisohtu, näiteks paigaldage hoiatusmärgid ning kinnitage kaablid ja öhuvoolikud oma kohale.
c) Tegutsege tundmatus keskkonnas ettevaatlikult, et minimeerida riske, mis tulenevad varjatud ohtudest, näiteks elektriliinidest.
d) Seda tööriista ei tohi kasutada potentsiaalselt plahvatusohtlikus keskkonnas ja sellel pole elektriisolatsiooni.
e) Veenduge, et tööpiirkonnas poleks elektrijuhtmeid, gaasitorusid jms, mis vöivad tööriistaga kahjustamise korral ohtlikud olla.

Tolmu ja aurudega seotud ohud

Selle tööriista kasutamisel tekkivad tolm ja aurud võivad tervist kahjustada (nt põhjustada vähki, sünnidefekte, astmat ja/või dermatiiti); ülioluline on hinnata nende ohtudega seotud riske ja rakendada asjakohaseid kontrollmeetmeid.

a) Riski hindamisel tuleb arvestada tööriista kasutamisel tekkivat tolmu ja olemasoleva tolmu levitamise võimalikkust.
b) Suunake väljalase nii, et see tekitaks tolmuga täidetud keskkonnas võimalikult vähe tolmuhäiringut.
c) Kui töö käigus tekib tolm vöi aur, tuleks seda kontrollida eelkõige tekkimispunktis.
d) Tolmu- või aurukoguse tarbetu suurenemise vältimiseks valige, hooldage ja asendage tööriista kulumaterjale / vahetatavaid osasid kasutusjuhendi suuniste järgi.
e) Kasutage hingamisteede kaitsevahendeid tööandja suuniste ja töökaitsenöuete kohaselt.
f) Võtke arvesse erinevate materjalidega seotud riske. Töö teatud materjalidega tekitab tolmu ja aurusid, mis võivad põhjustada plahvatusohtlikku keskkonda.
g) Kasutage alati tolmueemaldus- või tolmusummutussüsteeme, mis sobivad töödeldavale materjalile.

Müraga seotud ohud

Kokkupuude kõrge müratasemega võib tekitada püsivat tõövõimetust põhjustavat kuulmiskadu ja muid probleeme, nagu tinnitus (helin, sumin, vilin või sahin kõrvades). Seetõttu on ülioluline hinnata nende ohtudega seotud riske ja rakendada asjakohaseid kontrollmeetmeid.

a) Riskide vähendamiseks võib kasutada näiteks selliseid meetmeid nagu materjali niisutamine, mis aitab vältida töödeldava detaili „helisemist“.
b) Kasutage tööandja suuniste ja töökaitsenõuete kohaselt kuulmiskaitsevahendeid.
c) Mürataseme tarbetu suurenemise vältimiseks järgige tööriista kasutamisel ning hooldamisel kasutusjuhendi soovitusi.
d) Müra tarbetu suurenemise vältimiseks valige, hooldage ja asendage tööriista kulumaterjale / vahetatavaid osasid selle kasutusjuhendi suuniste järgi.
e) Kui tööriistal on summuti, veenduge tööriista kasutamisel alati, et see oleks paigas ja heas seisundis.
f) Rakendada meetmeid müra vähendamiseks tööpiirkonnas, kui see on võimalik (nt kasutades summutusmatte).

Vibratsiooniga seotud ohud

Kokkupuude vibratsiooniga võib kahjustada käelabade ja käisivarte närve ja verevarustust. Selles teabes juhitakse tähelepanu vibratsiooniga seotud ohtudele, mida pole disaini ega konstruktsiooniga kõrvaldatud ning mis on endiselt olemas jääkvibratsiooniriskidena. Kontrollige tehniliste andmete tabelis esitatud vibratsiooni emissiooni väärtust (saadud standardi ISO 28927-3 alusel). Tagage, et sellega kaasnevat riski hinnatakse ja hallatakse. Kui riski ei ole võimalik juhtida nii, et see jäaks vastuvõetavasse piiresse, siis ärge kasutage tööriista.

Rakendage järgmisi meetmed, et vähendada vibratsiooniga seotud vigastuste ohtu:

a) Kui töötate külmas keskkonnas, kandke sooje röivaid ja tagage, et käed oleks soojad ning kuivad.
b) Kui märkate, et sörmed või käed muutuvad tuimaks, tunnete kihelust, valu või nahk muutub valgeks, katkestage masina kasutamine, rääkige sellest oma tööandjale ja pidage nõu arstiga.
c) Vibratsioonitaseme tarbetu suurenemise vältimiseks järgige tööriista kasutamisel ning hooldamisel kasutusjuhendi soovitusi.
d) Vajaduse korral toetage tööriista kaalu alusele, pinguldajale või tasakaalustajale.
e) Vibratsioonist tulenev oht on üldiselt suurem, kui haardejõud on suurem. Hoidke tööriista örnalt, aga samas kindlalt käes. Pidage silmas seadme käsitsemiseks vajalikku reaktsioonijõudu.
f) Veenduge, et tööriist ja tarvikud oleks korralikult paigaldatud ja heas korras: valesti paigaldatud või kahjustatud tööriistad võivad põhjustada liigset vibratsiooni.

HOIATUS! Arvestage värviviimistlusi või töötlusi, millega võivad

töödeldavad materjalid töödeldud olla. Paljud materjalid vöivad tekitada tolmu, mis on mürgine vöi muidu kahjulik. Kui tööd tehakse enne 1960. aastat rajatud hoone juures,

on pliipõhiste värvidega kokkupuute võimalus suurem.

⚠️ HOIATUS! Pliipõhiste värvidega töödeldud materjalide lihvimisel eralduv tolm

on eriti ohtlik lastele, rasedatele ning kõrge vererõhuga inimestele. Ärge laske nendel inimestel tööpiirkonnale läheneda, isegi kui nad kannavad asjakohaseid isikukaitsevahendeid.

Tootetutvustus

1.	Linnituspadrun
2.	Turvakonks
3.	Fäästik
4.	Liirühendus
5.	Liirusregulaator
6.	Ajami völl
7.	Linnituspadruni mutter
8.	Vötmed

Komplektis sisalduvad tarvikud:

• 1/4" kinnituspadrun
• 1/8^N kinnituspadrun
  • 5 x 1/4" paigaldatud lihvimiskivid
  • 5 x 1/8" paigaldatud lihvimiskivid
  • Puhumisvormitud korpus

Joonis. I (Kinnituspadruni haardepikkus)

• D - Paigaldatud punkti läbimõõt
• Ds - Völli läbimööt
• Lg - Haardepikkus
• Lo - Üleulatuvus (vastavalt tootja soovitustele)
• T - Paigaldatud punkti pikkus

Kasutusotstarve

Öhukompressorga töötav otslihvija. Kasutatakse materjali (metall, plast, puit jne) lihvimiseks, poleerimiseks vöi mehaaniliseks töötlemiseks, kasutades paigaldatud lihvimiskive, pöördviile, pinnatöötluspadjakesi ja muid poleerimis- ja lihvimisvahendeid.

Ei ole ette nähtud kaubanduslikuks kasutamiseks.

Tööriista tuleb kasutada AINULT selleks ettenähtud otstarbel. Igasugune kasutus, mis ei ole käesolevas kasutusjuhendis nimetatud, loetakse väärkasutuseks. Sellistest väärkasutustest tulenevate kahjude või vigastuste eest vastutab operaator, mitte tootja. Tootja ei vastuta tööriistal tehtud muudatuste ega nendest tulenevate kahjustuste eest.

Tööriista lahtipakkimine

• Pakkige tööriist ettevaatlikult lahti ja vaadake see üle. Tutvuge täielikult selle köikide omaduste ja funktsioonidega.
• Veenduge, et tööriista köik osad on olemas ja heas seisukorras. Kui osad puuduvad või on kahjustunud, laske sellised osad asendada enne, kui tööriista kasutada üritatakse.

Enne kasutust

HOIATUS! Enne seadistamist või hooldustõid ühendage tööriist alati öhuvarustusest lahti.

Kiirühenduse paigaldus

Märkus. Tööriist tarnitakse kahe erineva öhuvooliku sisekiirühendusega (Joonis. II).

EQ-4 - kasutatakse tavaliselt Euroopas

EN-6 - kasutatakse peamiselt Ühendkuningriigis

• Valige ühendus, mis on ühilduv öhuvoolikusüsteemiga, mida kasutate, ning paigaldage, nagu kirjeldatud allpool.
• Rakendage kiirühenduse (4) kruvikeermetel polütetrafluoroetüleenteipi (ei ole komplektis). See aitab säilitada öhukindlat tihendit.
  Märkus. Rakendage polūtetrafluoroetūleenteipi tihedalt ja pāripāeva, nii et see ei tule maha, kui keere tööriista sisse kruvitakse.
• Eemaldage õhu sisselaskeavalt kaitsekork.
• Kasutades mutrivõtit (ei ole komplektis), kruvige kiirühendus õhu sisselaskeavasse, mis asub käepideme alusel.
• Ühendage öhuwoolikuga, survestage ettevaatlikult ja teostage lekkekontroll (nt pihustades väikestes koquestes seebivett ühenduste välisküljele).
• Ōhuvoolikud, millele on paigaldatud vastavad haaravad kiirühendused, paigaldatakse nüüd suruliitmikuqa tööriistale.

HOIATUS! Ärge kinnitage tööriista vooliku ja voolikut kompressori külge ainult keermestatud ühendustega. Kasutage alati kiirühendusi, et tööriista saaks ohutuks kasutamiseks vajaduse korral öhutoiteühendusest eemaldada.
HOIATUS! Ärge kunagi paigaldage haarawat kiirliitmikku otse juhtvooliku/vooliku või otse tööriista külge. Tööriistasse salvestatud rõhu all olev öhk võib tööriista ootamatult käivitada isegi siis, kui see on peähuvarustusest lahti ühendatud.

Õhuvarustuse ühendus

• Tööriist tuleb ühendada puhta, kuiva öhuvarustusega, millel on sisemine ölitaja ja veeseparaator.
• Ärge laske toiteröhul ületada esitatud maksimumi (vt „Spetsifikatsioonid“).
• Veenduge, et öhusüsteemist lastakse iga päev vesi välja.
• Veenduge, et süsteemi köik osad (voolikud, ühendused jne) on kasutatava öhusurve seisukohast öigete nimiandmetega.

Tööriista võimsuse seadmine

Kasutage tööriista kiirusregulaatorit (5), et seadistada tööriista pöörlemiskiirust:

1. Kasutades ōhuvarustuse regulaatorit, seadistage ōhuvarustusrōhk.Mida suurem on ōhuvarustusrōhk, seda kiiremini töötab tööriist.
2. Kasutades lamedat kruvikeerajat (ei ole kaasas), keerake kiirusregulaatorit kiiruse vähendamiseks pāripäeva ja kiiruse suurendamiseks vastupäeva.
3. Kasutage kiiruse mõõtmiseks tahhomeetrit ja jätkake kiirusregulaatori reguleerimist, kuni saavutate soovitud kiiruse.

HOIATUS! Ärge kunagi ületage "Tehnilistes andmetes" märgitud maksimaalset öhuröhku.

Kinnituspadruni vahetamine

⚠️ HOIATUS! Eraldage tööriist alati enne kinnituspadrunite (1) vahetamist

või tarvikute paigaldamist/eemaldamist.

Märkus. Sellesse komplekti kuuluvad kahe suurusega kinnituspadrunid - üks suure läbimööduga spindliga tarvikutele (1/4") ja teine väikese läbimööduga spindliga tarvikutele (1/8").

1. Keerake lahti ja eemaldage ajami völlilt (7) kinnituspadruni mutter (6) kasutades kaasasolevaid vötmeid (8).
2. Eemaldage kinnituspadrun völlilt ja paigaldage soovitud suurusega kinnituspadrun.
3. Vahetage välja kinnituspadruni mutter.

Tarviku paigaldamine

⚠ HOIATUS! Eraldage tööriist alati enne kinnituspadrunite vahetamist või tarvikute paigaldamist/eemaldamist.

1. Kontrollige, kas olete paigaldanud õige suurusega kinnituspadruni. Kui vaja, paigaldage õige suurusega kinnituspadrun (vt „Kinnituspadruni vahetamine“).
2. Lükake tarviku spindel kinnituspadrunisse nii kaugele kui võimalik.
3. Keerake kinnituspadruni mutter (7) käega kinni, seejärel paigaldage kaks kaasasolevat võtit (8): suurem kinnituspadruni mutrile, väiksem ajami võillile.
4. Keerake kinnituspadrun kinni nii, et tarvik oleks kindlalt oma kohal. Kontrollige tömmates tarvikut selle otsast.

Kasutamine

TÄHTIS! ÄRGE laske tööriistal pikka aega „tühikäigul“ töötada. See lühendab tööriista kasutusiga.

1. Hoidke tööriista kindlalt oma peopesas.
2. Tööriista käivitamiseks vabastage turvakonks (2) ja vajutage päästikut (3).
3. Laske tööriistal saavutada täiskiirus, enne kui viite tarviku kontakti
   töödeldava detailiga.
4. Tööriista seiskamiseks vabastage päästik.

⚠ HOIATUS! Arvestage, et pneumotööriistades vöib olla pärast kasutamist jääkröhku. Alati pärast öhutoite väljalülitamist vabastage tööriist öhusurvest.

Tarvikud

- Selle tööriista tarvikud, sealhulgas lihvimiskivid, pöördviillid, pinnatöötluspadjad ning lihvimis- ja poleerimisvahendid on saadaval Silverline'i edasimüüjalt. Varuosi saate oma Silverline'i edasimüüjalt või veebisaidilt www.toolsparesonline.com.

Hooldus

⚠️ HOIATUS! Eraldage alati õhuvarustusest ja survetustage enne puhastamist või hoolduse teostamist.

Üldine ülevaatusinspection

- Kontrollige regulaarselt, et köik kinnituskruvid oleks pingul. Need vöivad aja jooksul lahti vibreerida.

Puhastus

- Hoidke tööriista alati puhtana. Mustus ja tolm põhjustavad sisemiste osade kiiret kulumist ning lühendavad masina tööiga. Puhastage masina kere pehme harja või kuiva lapiga.

TÄHTIS! On väga vähe, mis saab pneumotööriistaga valesti minna, ja tuleb märkida, et kui pneumotööriist ei tööta, on see üldjuhul selle töttu, et sisemehhanism on mustuse, niiske öhu ja alltoodud juhiste eiramise töttu korrodeerunud.

Igapäevane hooldusprotseduur

1. Ühendage öhuvarustus lahti.
2. Valage öhu sisselaskeavasse 3-4 tilka pneumotööriista öli.
3. Kasutage masinat madalal kiirusel, et köik sisemised osad pöhjalikult määrida.
4. Kui masinat kasutatakse pidevalt või pikka aega, tuleb paigaldada kombineeritud filter/määrimisseade. Öhufilter peab olema alati paigaldatud.
5. Kasutage pneumotōoriistaōli. ĀRGE KASUTAGE MINGIL JUHUL TAVALIST MOOTORIÕLI.
6. Kasutus- ja hooldusjuhiste eiramisel võib garantii kehtivuse kaotada.

Hoiundamine

- Hoiundage tööriista hoolikalt kindlas, kuivas ja lastele kättesaamatus kohas.

Kontaktteave

Tehnilise toe või teeninduskeskusega ühenduse võtmiseks helistage telefoninumbrile [phone].

Veebileht: www.silverlinetools.com

Aadress Suurbritannias:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Suurbritannia

EU Aadress:

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Holland

Jäätmete körvaldamine

• Nagu teiste elektriliste tööriistade puhul, ei tohi pneumotööriistade jäätmeid olmeprügi hulka visata.
• Pneumotööriistad võivad sisaldada tööriistaõli ja teisi määrdeaineid ja seega tuleb need ringlusse võtta.
• Võtke ühendust kohaliku jäätmekäitluse eest vastutava ametiasutusega teabe hankimiseks elektritööriistade jäätmete kõrvaldamise öige viisi kohta.

Törkeotsing

Probleem Võimalik põhjus Lahendus
Tõöriist tõõtab aeglaselt	Vale surve Seadke õige õhusurve vastavalt spetsifikatsioonile
	Mustus mehhanismis Valage õhu sisselaskeavasse õli vastavalt hooldusjuhistele
	Õhuummistus Ummistuse eemaldamiseks rakendage tööriista lühikeste laengutega
	Õhuleke	Kontrollige kõiki liitmikke ja voolikut õhulekete suhtes ning kõrvaldage probleem, taaspingutades, kasutades polütetrafluoroetüleenteipi või asendades
	Marlivõrguga filtri ummistus Eemaldage kiirühendus ja puhastage võrkfilter
Tõöriist kiilus kinni	Mustus või rooste mehhanismis Proovige „Tõöriist töõtab aeglaselt“ lahendusi
	Mustus või rooste mehhanismis Koputage tööristale ettevaatlikult kummihaamriga
	Mustus või rooste mehhanismis	Vabastage mehhanismid, pöörates ajamit käsitsi, kui see on õhuvoolikust eraldatud
Tõöriist ei seisku pärast päästiku täielikku vabastamist	Drosselklapi O-rõngas või klapipesa kahjustunud	Laske tööriist parandada ettevõtte Silverline volitatud teeninduskeskuses.
Kui eeltoodud tõrkeotsingu lahendused ei toimi, võtke ühendust edasimüüja või ettevõtte Silverline volitatud teeninduskeskusega.

Ivadas
