783100 - Druckluftwinkelschleifer SILVERLINE - Kostenlose Bedienungsanleitung

Produkttyp	Gerader Druckluftschleifer
Marke	Silverline
Modell	783100
Max. Betriebsdruck	6,3 bar (90 psi)
Luftverbrauch	113 L/min (4 ft³/min)
Lufteinlass	¼" BSP mit Schnellkupplungen EQ-4 und EN-6
Mindestschlauchdurchmesser	9,5 mm (3/8")
Leerlaufdrehzahl	25.000 min⁻¹
Spannzangendurchmesser	1/4" (6,35 mm) und 1/8" (3,175 mm)
Schalldruckpegel	94 dB(A)
Schallleistungspegel	105 dB(A)
Bewertete Vibration	1,44 m/s²
Mitgeliefertes Zubehör	Spannzangen 1/4" und 1/8", 10 Schleifstifte, Formkoffer
Anwendung	Schleifen, Schmirgeln, Polieren, Bearbeiten von Metall, Kunststoff, Holz
Versorgung	Nur Druckluft (kein Sauerstoff oder brennbares Gas)
Garantie	3 Jahre (Registrierung innerhalb von 30 Tagen)
Wartung	Tägliche Schmierung mit Druckluftöl; Reinigung mit einer weichen Bürste
Sicherheit	Gehörschutz, Augenschutz, Atemschutz, Helm, Handschuhe tragen. Nicht mit Druckgas verwenden.
Ersatzteile	Spannzangen, Schleifstifte, Schnellkupplungen

Häufig gestellte Fragen - 783100 SILVERLINE

Welchen Luftdruck soll ich beim Silverline 783100 Druckluftschleifer verwenden?

Der maximale Betriebsdruck beträgt 6,3 bar (90 psi). Diesen Druck niemals überschreiten.

Wie wechsle ich die Spannzange?

Trennen Sie die Luftzufuhr. Lösen Sie die Spannzangenmutter mit den mitgelieferten Schlüsseln, entfernen Sie die Spannzange und setzen Sie die neue Größe (1/4" oder 1/8") ein. Ziehen Sie die Mutter wieder fest.

Welches Öl soll ich zur Schmierung verwenden?

Verwenden Sie Druckluftwerkzeugöl (kein Motoröl). Geben Sie täglich 3-4 Tropfen in den Lufteinlass.

Wie stelle ich die Drehzahl des Schleifers ein?

Verwenden Sie den Drehzahlregler (5) mit einem Schlitzschraubendreher. Drehen Sie im Uhrzeigersinn, um die Drehzahl zu reduzieren, gegen den Uhrzeigersinn, um sie zu erhöhen. Messen Sie mit einem Tachometer.

Welche Schutzausrüstung soll ich tragen?

Tragen Sie Gehörschutz, Augenschutz, Atemschutz, einen Helm und Handschuhe. Das Gerät kann Trümmer wegschleudern und hohen Lärm erzeugen.

Kann dieser Schleifer mit Sauerstoff oder brennbarem Gas verwendet werden?

Nein, dies würde ein Brand- und Explosionsrisiko darstellen. Verwenden Sie ausschließlich Druckluft.

Wie reinige ich den Schleifer?

Trennen Sie die Luftzufuhr. Reinigen Sie mit einer weichen Bürste oder einem trockenen Tuch. Keine Lösungsmittel verwenden.

Was tun, wenn das Werkzeug langsam läuft?

Überprüfen Sie den Luftdruck, reinigen Sie den Maschenfilter des Anschlusses, führen Sie die tägliche Schmierung durch und prüfen Sie auf Luftlecks.

Welches Zubehör ist kompatibel?

Verwenden Sie Schleifstifte, rotierende Feilen, Oberflächenbearbeitungspads mit Schaft von 1/4" oder 1/8". Die max. Drehzahl des Zubehörs muss ≥ 25.000 min⁻¹ betragen.

Wie erhalte ich die 3-jährige Garantie?

Registrieren Sie das Produkt innerhalb von 30 Tagen nach dem Kauf auf silverlinetools.com. Bewahren Sie die Originalrechnung auf.

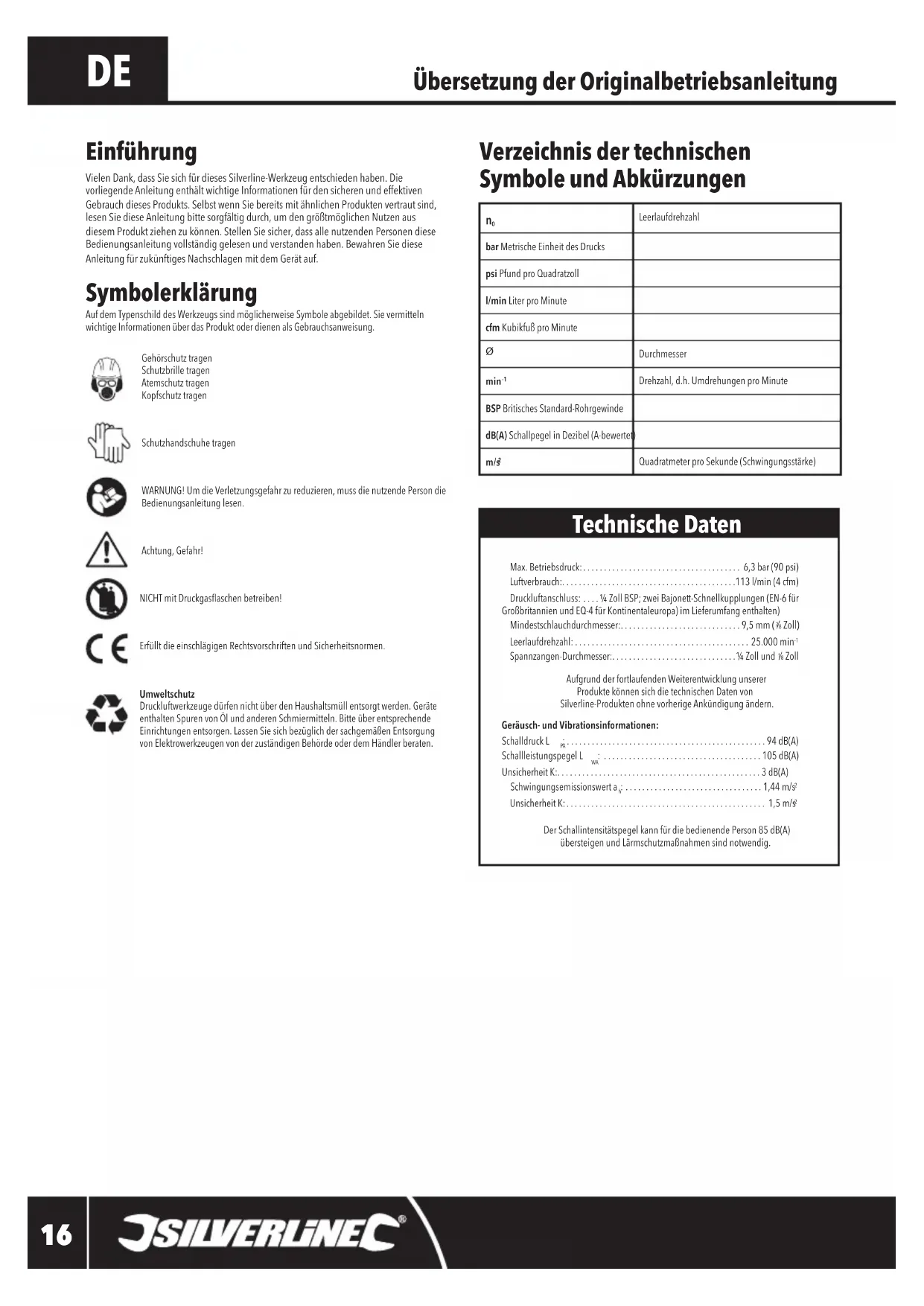

BEDIENUNGSANLEITUNG 783100 SILVERLINE

DE Druckluft-Geradschleifer mit Zubehör, 15-tlg. Satz

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Die vorliegende Anleitung enthält wichtige Informationen für den sicheren und effektiven Gebrauch dieses Produkts. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Produkt ziehen zu können. Stellen Sie sicher, dass alle nutzenden Personen diese Bedienungsanleitung vollständig gelesen und verstanden haben. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen mit dem Gerät auf.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Schutzbrille tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

WARNUNG! Um die Verletzungsgefahr zu reduzieren, muss die nutzende Person die Bedienungsanleitung lesen.

Achtung, Gefahr!

NICHT mit Druckgasflaschen betreiben!

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen.

Umweltschutz

Druckluftwerkzeuge dürfen nicht über den Haushaltsmüll entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln. Bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Verzeichnis der technischen Symbole und Abkürzungen

n_0	Leerlaufdrehzahl
bar Metrische Einheit des Drucks
psi Pfund pro Quadratzoll
l/min Liter pro Minute
cfm Kubikfuß pro Minute
∅	Durchmesser
min ^-1	Drehzahl, d.h. Umdrehungen pro Minute
BSP Britisches Standard-Rohrgewinde
dB(A) Schallpegel in Dezibel (A-bewertet)
m/s2	Quadratmeter pro Sekunde (Schwingungsstärke)

Technische Daten

Max. Betriebsdruck: 6,3 bar (90 psi)

Luftverbrauch: 113 l/min (4 cfm)

Druckluftanschluss: .... ¼ Zoll BSP; zwei Bajonett-Schnellkupplungen (EN-6 für

Großbritannien und EQ-4 für Kontinentaleuropa) im Lieferumfang enthalten)

Mindestschlauchdurchmesser: 9,5 mm ( 12 Zoll)

Leerlaufdrehzahl: 25.000 min ^-1

Spannzangen-Durchmesser: ¼ Zoll und ½ Zoll

Aufgrund der fortlaufenden Weiterentwicklung unserer

Produkte können sich die technischen Daten von

Silverline-Produkten ohne vorherige Ankündigung ändern.

Geräusch- und Vibrationsinformationen:

Schalldruck L 94 dB(A)

Schallleistungspegel L 105 dB(A)

Unsicherheit K: 3 dB(A)

Schwingungsemissionswert a_h : 1,44 m/s

Unsicherheit K: 1,5 m/s ^2

Der Schallintensitätspegel kann für die bedienende Person 85 dB(A)

übersteigen und Lärmschutzmaßnahmen sind notwendig.

Sicherheitshinweise für Geradschleifer

⚠️ WARNING! Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmerksam durch, bevor Sie dieses Werkzeug installieren, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Nähe dieses Werkzeuges arbeiten. Nichtbeachtung kann zu schwerwiegenden Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

⚠️ WARNING! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Werkzeug nicht als Spielzeug verwenden.

• Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.
• Modifizieren Sie dieses Werkzeug in keinster Weise. Modifikationen können dazu führen, dass Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird.
• Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verfügung.
• Benutzen Sie dieses Werkzeug nicht, wenn es in irgendeiner Art beschädigt ist.
• Werkzeuge müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 (wie in der Symbolbeschreibung beschrieben) vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind. Der Arbeitgeber/Benutzer ist dafür verantwortlich, gegebenenfalls Ersatzbeschriftenungen über den Gerätehersteller zu beziehen.
  • Druckluft kann schwerwiegende Verletzungen verursachen:
  • Trennen Sie das Gerät stets von der Druckluftversorgung, wenn es nicht in Gebrauch ist.
• Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehör wechseln, Einstellungen und/oder Reparaturen vornehmen und wenn Sie sich von einem Arbeitsbereich in einen anderen Bereich bewegen.
• Halten Sie die Finger vom Auslöser fern, wenn Sie das Werkzeug nicht bedienen und wenn Sie sich von einem Arbeitsbereich in einen anderen bewegen.

- Richten Sie einen Druckluftstrom niemals auf sich selbst oder auf andere Personen.

- Umherschlagende Schläuche können zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schläuche STETS auf Beschädigungen und lose Verbindungen.

- Tragen Sie ein Druckluftwerkzeug niemals am Schlauch.

- Überschreiten Sie niemals den auf dem Gerät angegebenen maximalen Betriebsdruck.

- Überprüfen Sie das Gerät und Zubehör vor jedem Gebrauch sorgfältig. Verwenden Sie das Gerät nicht, wenn Einzelteile fehlen, beschädigt oder abgenutzt sind.

- Druckluftwerkzeuge sollten nur mit Druckluft mit dem niedrigsten Druck betrieben werden, der für die jeweilige Aufgabe erforderlich ist, um Lärm und Vibrationen zu reduzieren und den Verschleiß zu minimieren.

- Verwenden Sie niemals reinen Sauerstoff oder brennbare Gase für den Betrieb eines Druckluftwerkzeugs. Druckluftwerkzeuge sind nicht für diese Stromquellen ausgelegt und ihre Verwendung stellt eine Brand- und Explosionsgefahr dar.

- Beachten Sie, dass Druckluftwerkzeuge während des Gebrauchs kalt werden können, was die Griffigkeit, die Kontrolle und die Anfälligkeit für vibrationsbedingte Verletzungen beeinträchtigt.

WICHTIG: Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Wenn Sie Zweifel bezüglich der Verwendung des Geräts haben, DANN VERWENDEN SIE ES NICHT.

Risiken durch geschossartige Fragmente

a) Seien Sie sich bewusst, dass im Falle eines Versagens des Werkzeugs oder seines Zubehörs und beim Zerbrechen des Werkstücks Hochgeschwindigkeitsgeschosse entstehen können.
b) Tragen Sie bei der Benutzung des Werkzeugs stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hängt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.
c) Das Risiko gegenüber dritten Personen und Beistehenden sollte an dieser Stelle ebenfalls beurteilt werden.
d) Vergewissern Sie sich, dass das Werkstück stets sicher befestigt ist.
e) Prüfen Sie regelmäßig, dass die Drehzahl des Geradschleifers nicht höher ist als die auf dem Schleifmittel angegebenen Werte. Diese Geschwindigkeitskontrollen sind ohne das Schleifmittel durchzuführen.
f) Vergewissern Sie sich, dass Funken und Abfälle, die bei der Benutzung entstehen, keine Gefahr darstellen.

Risiken des Hängenbleibens

a) Erdrosselung, Skalpieren und andere Risswunden können durch lose Kleidung, Schmuck, Krawatten/Tücher/Halsmode, Haare, Handschuhe u. ä. verursacht werden, wenn diese nicht ordnungsgemäß vom Werkzeug ferngehalten werden.

Betriebsrisiken

a) Bedien- und Wartungspersonal müssen körperlich in der Lage sein, die Masse und das Gewicht des Werkzeugs sowie, die bei dessen Verwendung auftretenden Kräfte, handhaben zu können.
b) Halten Sie das Werkzeug vorschriftsmäßig; seien Sie jederzeit bereit, plötzliches Ausschlagen abzufangen und haben Sie stets beide Hände am Werkzeug.
c) Achten Sie auf eine gut ausbalancierte Körperposition und sorgen Sie für einen sicheren Stand.
d) Verwenden Sie ausschließlich vom Hersteller empfohlene Schmiermittel.
e) Das Tragen einer Schutzbrille ist Pflicht; geeignete Schutzhandschuhe und Arbeitsschutzkleidung werden dringend empfohlen.
f) Tragen Sie bei Überkopfarbeiten einen Schutzhelm.
g) Vermeiden Sie die Berührung mit sich bewegenden Teilen, um Quetsch- und Schnittwunden an Händen und anderen Körperteilen zu vermeiden.
h) Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht leitfähigen Materialien kann es zu elektrostatischer Aufladung kommen. Ergreifen Sie geeignete Maßnahmen, um dieses Risiko bei der Arbeit mit solchen Materialien zu verringern (z. B. Verwendung eines Erdungssystems).
i) Beachten Sie, dass bei der Verarbeitung bestimmter Materialien Brand- oder Explosionsgefahr besteht. Treffen Sie geeignete Vorsichtsmaßnahmen, um Gefahren zu reduzieren. Es liegt in der Verantwortung der Arbeitgeber, allen Nutzern die Risiken deutlich machen.
j) Gerät ausschalten/ Start-Stopp-Steuerung freigeben, wenn die Luft-/ Stromversorgung unterbrochen ist.
k) Messen Sie die Drehzahl des Druckluftwerkzeugs täglich mit einem Drehzahlmesser, um sicherzustellen, dass sie nicht höher ist als die auf dem Schleifzubehör angegebene Drehzahl.
I) Überprüfen Sie das Zubehör vor jedem Gebrauch. Falls das Einsatzwerkzeug in irgendeiner Weise beschädigt (angeschlagen, gebrochen, verbogen usw.) sein sollte, verwenden Sie es nicht.
m) Starten Sie den Geradschleifer niemals, wenn das Einsatzwerkzeug Kontakt mit dem Werkstück hat.
n) Stellen Sie sicher, dass der Geradschleifer vollständig zum Stillstand gekommen ist, bevor Sie ihn ablegen.

Risiken durch wiederholte Bewegungsabläufe

Bei der Arbeit mit diesem Werkzeug ist es möglich, dass der Benutzer Unbehagen in den Händen, Armen, Schultern, im Nacken oder in anderen Körperteilen verspürt.

a) Der Benutzer muss während der Arbeit mit diesen Werkzeug darauf achten, stets eine bequeme Körperposition mit festem Stand einzuhalten; unbequeme Positionen und Positionen, die zum Verlust des Gleichgewichtes führen können, sind zu vermeiden. Der Benutzer sollte seine Körperposition bei länger andauernden Arbeiten in regelmäßigen Abständen verändern, um Ermüdung und Unwohlsein vorzubeugen.
b) Warnsignale wie bleibendes oder wiederauftretendes Unbehagen, akutes oder anhaltendes Schmerzgefühl, Pochen, Kribbeln, Taubheit, Brennen oder Versteifungen dürfen nicht ignoriert werden. Der Arbeitgeber muss umgehend informiert und ein qualifizierter Arbeitsmediziner hinzugezogen werden.

Risiken durch Zubehörteile

a) Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehörteile anbringen oder austauschen.
b) Vermeiden Sie während und unmittelbar nach der Verwendung direkten Kontakt mit dem eingesetzten Werkzeug, da dieses heiß oder scharfkantig sein kann.
c) Verwenden Sie ausschließlich vom Gerätehersteller empfohlenes Zubehör und kompatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.
d) Stellen Sie sicher, dass die maximale Betriebsgeschwindigkeit eines Zubehörs der auf dem Werkzeug angegebenen Nenngeschwindigkeit entspricht oder diese überschreitet.
e) Montieren Sie niemals eine Schleif- oder Trennscheibe oder einen Fräser auf einen Geradschleifer. Eine geborstene Schleifscheibe kann zu schweren Verletzungen oder zum Tod führen.
f) Verwenden Sie keine Scheiben, die Absplitterungen oder Risse aufweisen oder die heruntergefallen sein könnten.
g) Verwenden Sie nur zugelassene Einsatzwerkzeuge mit dem richtigen Spindeldurchmesser.
h) Achten Sie darauf, dass die zulässige Drehzahl des Schleifstifts durch die Spindelverlängerung zwischen dem Ende der Spannzange und dem Schleifstift (Überhang (Lo)) verringert werden muss. Achten Sie darauf, dass die Mindesteinspannlänge (Lg) von 10 mm eingehalten wird (siehe Abb. I und die Empfehlungen des Herstellers der Schleifstifte).
i) Achten Sie darauf, dass der Spindeldurchmesser des Schleifstiftes mit dem Durchmesser der Spannzange übereinstimmt.

Arbeitsplatzgefahren

a) Achten Sie bei der Verwendung dieses Werkzeugs auf rutschige Untergründe sowie Stolpergefahren, z.B. durch die Druckluftzuleitung oder Hydraulikschläuche. Ausrutschen, Stolpern und Fallen sind häufig auftretende Arten von Arbeitsunfällen.
b) Blockieren Sie nach Möglichkeit keine Durchgangsstraßen und Durchgänge durch Leitungen und Schläuche. Ergreifen Sie geeignete Maßnahmen zur Verringerung des Stolperrisikos, z. B. durch das Aufstellen von Warnschildern und die Befestigung von Kabeln und Luftleitungen.
c) Gehen Sie in unbekannten Umgebungen vorsichtig vor, um das Risiko von versteckten Gefahren, wie z. B. Stromleitungen, zu minimieren.
d) Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen konzipiert und es ist nicht gegen elektrischen Strom isoliert.
e) Vergewissern Sie sich, dass sich keine elektrischen Leitungen, Gasleitungen usw. in Ihrem Arbeitsbereich befinden, welche durch das Werkzeug beschädigt werden und eine Gefahr darstellen könnten.

Risiken durch Staub und Rauch

Durch Benutzung dieses Werkzeugs entstehender Staub und Rauch ist gesundheitsschädlich (und kann u. A. Krebs, Geburtsschäden, Asthma und Dermatitis verursachen). Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.

a) In der Risikoanalyse muss sowohl durch die Benutzung des Werkzeuges erzeugter als auch bestehender Staub berücksichtigt werden.
b) Richten Sie den Staubaustritt so aus, dass bestehender Staub nicht aufgewirbelt wird.
c) Bei Ausführen von stauberzeugenden Arbeiten muss der Staub bereits bei der Emission kontrolliert werden.
d) Wählen, warten und ersetzen Sie Verbrauchsmaterialien/Zubehörteile wie in der Anleitung empfohlen, um eine unnötige Zunahme von Staub oder Dampf zu vermeiden.
e) Verwenden Sie Atemschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.
f) Berücksichtigen Sie die Risiken, die mit verschiedenen Materialien verbunden sind. Die Arbeit in bestimmten Materialien erzeugt Staub und Dämpfe, die eine explosive Umgebung verursachen können.
g) Verwenden Sie stets ein Staubabsaugungssystem, das für das zu verarbeitende Material geeignet sind.

Lärmgefährdungen

Hohe Schallbelastungen können einen bleibenden, schweren Verlust des Hörvermögens und andere Gesundheitsschäden wie Tinnitus (Ohrenklingeln, Pfeiftöne, Summen) hervorrufen. Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.

a) Verwenden Sie geeignete Kontrollmaßnahmen, um das Risiko lärmbedingter Verletzungen zu verringern. Diese umfassen z.B. das Anbringen einer geeigneten Schalldämpfung, welche die Geräuschentwicklung am Werkstück niedrig hält.
b) Verwenden Sie Gehörschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.
c) Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung des Schallpegels vorzubeugen.
d) Wählen, warten und ersetzen Sie Verbrauchsmaterial/Zubehör regelmäßig wie in dieser Anleitung beschrieben, um einen unnötigen Anstieg der Geräuschbelastung zu verhindern.
e) Falls das Gerät über einen Schalldämpfer verfügt, stellen Sie sicher, dass dieser stets verwendet wird und sich in einwandfreiem Zustand befindet.
f) Ergreifen Sie Maßnahmen, um den Lärm im Arbeitsbereich so weit wie möglich zu reduzieren (z. B. durch die Verwendung von Dämmatten).

Vibrationsgefährdungen

Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Händen und Armen führen. Nicht alle Vibrationsgefahren können durch die Bauart und das Gerätegehäuse von Werkzeugen beseitigt werden, und einige Restrisiken bleiben bestehen. Überprüfen Sie den in den Technischen Daten angegebenen Schwingungsemissionswert (ermittelt mit ISO 28927-3). Stellen Sie sicher, dass das damit verbundene Risiko bewertet und gesteuert wird. Wenn das Risiko nicht so kontrolliert werden kann, dass es innerhalb akzeptabler Grenzen liegt, dann verwenden Sie das Werkzeug nicht.

Führen Sie die folgenden Schritte durch, um das Risiko schwingungsbedingter Verletzungen zu verringern:

a) Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie Ihre Hände trocken und warm.
b) Beenden Sie die Arbeit mit dem Gerät unverzüglich, falls Sie ein Taubheitsgefühl, Prickeln oder Schmerzen verspüren oder falls Ihre Haut an Fingern oder Händen aufgrund von Durchblutungsstörungen weißlich aussieht. Verständigen Sie Ihren Arbeitgeber und suchen Sie einen Arzt auf.
c) Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung der Vibrationsbelastung vorzubeugen, und halten Sie es entsprechend instand.
d) Stützen Sie das Gewicht des Gerätes mit einem dafür vorgesehenen Ständer, einer Spanneinrichtung oder mit einem Stabilisator ab.

e) Das Risiko von Schäden aufgrund von Vibrationsbelastung ist im Allgemeinen höher, je stärker die angewandte Griffkraft ist. Halten Sie das Werkzeug locker, jedoch sicher in der Hand und seien Sie bereit, eine der Bewegung des Gerätes entgegenwirkende Handstärke anzuwenden.
f) Vergewissern Sie sich, dass das Werkzeug und das Zubehör ordnungsgemäß montiert und in gutem Zustand sind: Unsachgemäß montierte oder beschädigte Werkzeuge können übermäßige Vibrationen verursachen.
⚠️WARNUNG! Seien Sie beim Schleifen von Werkstoffen mit bemalten/behandelten Oberflächen vorsichtig. Beim Schleifen von behandelten Oberflächen kann giftiger oder anderweitig schädlicher Staub entstehen. Wenn Sie an einem Gebäude arbeiten, das vor 1960 gebaut wurde, ist die Wahrscheinlichkeit hoch, dass Sie bleihaltige Farbanstriche vorfinden.
⚠️ WARNING! Der Staub, der beim Schleifen von bleihaltigen Farbanstrichen entsteht, ist besonders für Kinder, Schwangere und Menschen mit hohem Blutdruck gefährlich. Erlauben Sie diesen Personen nicht, sich in der Nähe des Arbeitsbereichs aufzuhalten, auch wenn diese geeignete persönliche Schutzausrüstung tragen.

Geräteübersicht

1. Spannzange
2. Sicherheitshebel
3. Auslöser
4. Schnellkupplung
5. Drehzahlregler
6. Antriebswelle
7. Spannzangenmutter
8. Cabelschlüssel

Zubehör im Lieferumfang:

• 1/4-Zoll-Spannzange
• 1/8-Zoll-Spannzange
• 5 Schleifstifte, 1/4 Zoll
• 5 Schleifstifte, 1/8 Zoll
- Formkoffer

Zubehör im Lieferumfang:

• D - Schleifstiftdurchmesser
• Ds - Spindeldurchmesser
• Lg - Einspannlänge
• Lo - Überhang (nach Herstellerempfehlung)
• T - Schleifstiftlänge

Bestimmungsgemäße Verwendung

Mit Druckluft aus einem Kompressor betriebener Geradschleifer. Zum Schmirgeln, Schleifen, Abziehen, Polieren oder Bearbeiten von Materialien (Metall, Kunststoff, Holz usw.) unter Verwendung von Schleifsteinen, Rotationsraspeln, Schleif- und Polierwerkzeuge.

Nicht für den gewerblichen Einsatz geeignet.

Das Gerät darf NUR für seinen bestimmungsgemäßen Zweck verwendet werden. Jede andere als die in dieser Anleitung erwähnte Verwendung gilt als Missbrauch. Der Bediener, nicht der Hersteller, ist für jegliche Schäden oder Verletzungen aufgrund missbräuchlicher Verwendung haftbar. Der Hersteller ist weder für am Gerät vorgenommene Modifikationen noch für aus solchen Veränderungen resultierende Schäden haftbar.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

⚠️ WARNING! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Einstellungsänderungen vornehmen oder Wartungsarbeiten durchführen.

Schnellkupplung anbringen

Hinweis: Der Lieferumfang dieses Werkzeugs umfasst zwei verschiedene Druckluft-Schnellkupplungen (Abb. II):

EQ-4: Verwendung vor allem in Kontinentaleuropa EN-6: Verwendung vor allem in Großbritannien

• Bitte wählen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible Schnellkupplung und richten Sie sich nach der folgenden Installationsanleitung:
• Dichten Sie das Schraubengewinde der Schnellkupplung (4) mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.

Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht löst.

1. Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.

2. Schrauben Sie die Schnellkupplung mit einem Gabelschlüssel (nicht mitgeliefert) in den Druckluftanschluss unten am Handgriff.

3. Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie sie vorsichtig unter Druck und prüfen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die Außenseiten der Verbindungsstücke mit wenig Seifenwasser besprühen).

- Schnellkupplungen mit passendem Innengewinde lassen sich nun auf das Werkzeug aufstecken.

⚠️ WARNING! Schließen Sie weder das Gerät, noch den Schlauch nur über Gewindeverschraubungen an den Kompressor an. Verwenden Sie stets Schnellkupplungen, damit das Gerät bei Bedarf rasch von der Druckluftversorgung getrennt werden kann und die Betriebssicherheit gewährleistet ist.

⚠️ WARNING! Bringen Sie eine Schnellkupplung mit Innengewinde niemals direkt am Anschlussschlauch oder direkt am Gerät an. Die angestaute Druckluft kann das Gerät plötzlich und unerwartet in Betrieb setzen, selbst wenn es von der Druckluftzufuhr getrennt ist.

Empfohlene Luftzufuhr

• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgesehen, die über eine Wartungseinheit mit Wasserabscheider und Druckluftöler verfügt.
• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck des Gerätes nicht überschreiten (siehe Abschnitt „Technische Daten“).
• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem Druckluftsystem entleert wird.
• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.

Geräteleistung einstellen

Stellen Sie mit dem Drehzahlregler (5) die Drehzahl des Werkzeugs ein:

1. Stellen Sie mit dem Druckluftregler den Luftdruck ein. Je höher der Druck, desto schneller läuft das Werkzeug.
2. Drehen Sie den Drehzahlregler mit einem Schlitzschraubendreher (nicht mitgeliefert) im Uhrzeigersinn, um die Drehzahl zu verringern, und gegen den Uhrzeigersinn, um die Drehzahl zu erhöhen.
3. Verwenden Sie einen Drehzahlmesser, um die Geschwindigkeit zu messen, und stellen Sie den Drehzahlregler so ein, bis die erforderliche Drehzahl erreicht ist.
   ⚠️ WARNING! Überschreiten Sie niemals den in den „Technischen Daten“ angegebenen maximalen Luftdruck.

Spannzangen wechseln

⚠️ WARNUNG! Trennen Sie das Werkzeug stets von der Druckluftversorgung, bevor Sie die Spannzangen (1) wechseln oder Zubehörteile installieren/entfernen.

Hinweis: Dieser Satz enthält Spannzangen in zwei Größen; eine für Einsatzwerkzeuge mit großem Spindeldurchmesser (6 mm) und eine für Einsatzwerkzeuge mit kleinem Spindeldurchmesser (3 mm).

1. Lösen und entfernen Sie die Spannzangenmutter (7) von der Antriebswelle (6) mit den Gabelschlüsseln (8).
2. Entfernen Sie die Spannzange von der Antriebswelle und setzen Sie die von Ihnen benötigte Spannzangengröße ein.
3. Setzen Sie die Spannzangenmutter wieder auf.

Einsatzwerkzeug anbringen

⚠️ WARNUNG! Trennen Sie das Werkzeug stets von der Druckluftversorgung, bevor Sie Spannzangen (1) wechseln oder Zubehörteile installieren/entfernen.

1. Prüfen Sie, dass eine Spannzange der passenden Größe eingesetzt ist. Setzen Sie bei Bedarf die korrekte Größe ein (siehe „Spannzangen wechseln“).

2. Setzen Sie die Spindel des Einsatzwerkzeugs bis zum Anschlag in die Spannzange ein.

3. Prüfen Sie, dass eine Spannzange der passenden Größe eingesetzt ist. Setzen Sie bei Bedarf die korrekte Größe ein (siehe „Spannzangen wechseln“).

4. Setzen Sie die Spindel des Einsatzwerkzeugs bis zum Anschlag in die Spannzange ein.

5. Ziehen Sie die Spannzangenmutter (7) von Hand fest und legen Sie dann die beiden mitgelieferten Gabelschlüssel (8) an: den größeren auf die Spannzangenmutter und den kleineren an die Antriebswelle (6).

6. Ziehen Sie die Spannzange an, bis das Einsatzwerkzeug fest sitzt. Ziehen Sie am Ende des Einsatzwerkzeugs, um es auf festen Sitz zu prüfen.

Bedienung

Hinweis: Lassen Sie das Gerät NICHT längere Zeit im Leerlauf laufen. Dadurch würde seine Lebensdauer verkürzt.

1. Halten Sie das Gerät gut mit der Handfläche fest.
2. Lösen Sie den Sicherheitshebel (2) und drücken Sie den Auslöser (3), um das Werkzeug zu bedienen.
3. Warten Sie, bis das Gerät seine volle Drehzahl erreicht hat, bevor Sie das Einsatzwerkzeug am Werkstück ansetzen.
4. Geben Sie den Auslöser wieder frei, um das Gerät auszuschalten.

⚠️WARNING! Beachten Sie, dass Druckluftwerkzeuge auch nach der Verwendung noch Restdruck enthalten können. Lassen Sie nach dem Abstellen der Luftzufuhr stets den verbleibenden Luftdruck aus dem Gerät ab.

Zubehör

- Zubehör für dieses Werkzeug wie z.B. Schleifstifte, Schleifscheiben, Raspeleinsätze u. ä. können Sie über Ihren Silverline-Fachhandel beziehen. Ersatzteile sind über Ihren Silverline-Fachhandel und unter www.toolsparesonline.com erhältlich.

Wartung und Pflege

⚠️WARNUNG! Sie das Gerät stets von der Druckluftversorgung und lassen Sie den Druck ab, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.

Allgemeine Überprüfung

- Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.

Reinigung

- Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleiißen die Innenteile schnell und die Lebensdauer des Gerätes wird verkürzt. Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.

WICHTIGER HINWEIS: Druckluftwerkzeug ist im Allgemeinen sehr störungsunanfällig. Falls es nicht ordnungsgemäß funktioniert, ist dies in den meisten Fällen auf die Korrosion von Innenteilen, hervorgerufen durch verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden Anweisungen zurückzuführen.

Tägliche Wartung

1. Trennen Sie das Werkzeug von der Druckluftversorgung.
2. Geben Sie etwa drei bis vier Tropfen Druckluftgeräte-Öl direkt in den Druckluftanschluss.
3. Lassen Sie die Maschine anschließend bei niedriger Drehzahl laufen, um alle Innenteile gründlich zu schmieren.
4. Wenn das Gerät ständig oder über längere Zeiträume hinweg benutzt wird, sollte der oben beschriebene Vorgang bis zu dreimal pro Tag wiederholt werden. Alternativ können Sie auch eine Druckluftwartungseinheit mit Filter-/Öler-Kombination installieren.
5. Verwenden Sie ausschließlich Spezialöl für Druckluftgeräte. BENUTZEN SIE UNTER KEINEN UMSTÄNDEN NORMALES MOTORENÖL.
   • Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie führen.

Lagerung

- Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Webseite: www.silverlinetools.com

GB-Postanschrift:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil Somerset

BA22 8HZ, Großbritannien

EU-Postanschrift:

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Niederlande

Entsorgung

• Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden.
• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten und müssen dementsprechend der Wiederverwertung zugeführt werden.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Gerät läuft nur langsam	Falscher Luftdruck Korrekten Luftdruck einstellen (siehe „Technische Daten“)
	Schmutz im Mechanismus	Wiederholen Sie den „täglichen Wartungsvorgang“ mehrmals, um den Schmutz zu entfernen.
	Luftstau Gerät in kurzen Schüben betreiben, um Blockade zu beseitigen
	Luftaustritt	Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen
	Verstopfung im Siebfilter Schnellkupplung (4) entfernen und Siebfilter reinigen
Gerät festgelaufen	Schmutz oder Rost im Mechanismus Siehe Abhilfe zu „Gerät läuft nur langsam“
	Schmutz oder Rost im Mechanismus Gerät leicht mit einem weichen Gummihammer abklopfen
	Schmutz oder Rost im Mechanismus	Gerät von Druckluftzufuhr trennen und Mechanismus durch Drehen des Antriebs per Hand lösen
Gerät stellt Betrieb auch nach vollständiger Freigabe des Auslösers (3) nicht ein	O-Ring der Drosselklappe oder Ventilsitz beschädigt	Gerät bei einem von Silverline zugelassenen Kundendienst reparieren lassen
Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhandel oder einen von Silverline zugelassenen Kundendienst.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben
• Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhandel, bei dem es gekauft wurde, und informieren Sie diesen über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

• Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.
• Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

• Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.
• Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.
• Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.
• Verwendung des Artikels für andere als normale Haushaltszwecke.
• Jegliche Veränderungen oder Modifikationen des Artikels.
• Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.
• Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).
• Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.
• Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

Introducción

a) In der Risikoanalyse muss sowohl durch die Benutzung des Werkzeuges erzeugter als auch bestehender Staub berücksichtigt werden.
b) Richten Sie den Staubaustritt so aus, dass bestehender Staub nicht aufgewirbelt wird.
c) Bei Ausführen von stauberzeugenden Arbeiten muss der Staub bereits bei der Emission kontrolliert werden.
d) Seleccione, mantenga y sustituya los accesorios de esta herramienta tal como se indica en el manual de instrucciones para evitar un aumento de polvo y gases.
e) Utilice protección respiratoria de acuerdo con las normas de seguridad indicadas por su empresa y las normativas vigentes.

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
