580430 - Levigatrice SILVERLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice pneumatica a doppia azione
Pressione di esercizio max	6,3 bar (90 psi)
Consumo d'aria	113 L/min (4 ft³/min)
Ingresso aria	1/4" BSP con due raccordi rapidi maschi (tipo EN 6 e EQ 4)
Diametro tubo min	9,5 mm (3/8")
Velocità a vuoto	10 000 min⁻¹
Velocità max platorello	12 000 min⁻¹
Diametro platorello	150 mm
Dimensione albero	M8
Peso	1,5 kg
Pressione acustica	87 dB(A)
Potenza acustica	98 dB(A)
Vibrazione ponderata	2 m/s²
Modalità orbitali	Orbita fissa e orbita casuale
Alimentazione	Aria compressa, max 6,3 bar
Garanzia	3 anni (previa registrazione entro 30 giorni)
Lubrificazione	Olio per utensili pneumatici (non olio motore)
Dispositivi di protezione	Udito, vista, respirazione, guanti raccomandati

Domande frequenti - 580430 SILVERLINE

Quale pressione dell'aria utilizzare per la levigatrice Silverline 580430?

La pressione di esercizio massima è 6,3 bar (90 psi). Non superare mai questa pressione. Utilizzare la pressione più bassa necessaria per il lavoro.

Come installare il platorello di supporto?

Avvitare il platorello (6) sull'albero motore (8) ruotando in senso orario. Stringere a mano. Utilizzare una chiave per bloccare l'albero se necessario. Per smontarlo, ruotare in senso antiorario.

Come cambiare la modalità orbitale (fissa o casuale)?

Scollegare l'alimentazione dell'aria. Ruotare il dispositivo di bloccaggio dell'albero (7): per l'orbita fissa, allineare la faccia della rotella con il piatto dell'albero; per l'orbita casuale, ruotare in modo che il lato piatto sia rivolto verso l'albero. Verificare che l'albero ruoti liberamente in modalità casuale.

Quale olio utilizzare per la lubrificazione?

Utilizzare esclusivamente olio per utensili pneumatici. Non usare mai olio motore normale. Versare 3-4 gocce nell'ingresso dell'aria prima di ogni utilizzo se non è installato un lubrificatore in linea.

Cosa fare se l'apparecchio funziona lentamente?

Controllare la pressione dell'aria (fare riferimento ai dati tecnici). Se la pressione è corretta, versare olio per utensili pneumatici nell'ingresso dell'aria. Se il problema persiste, provare a far funzionare l'utensile con brevi impulsi per rimuovere i blocchi, o pulire il filtro a rete del raccordo rapido.

Come pulire la levigatrice?

Scollegare sempre l'alimentazione dell'aria e depressurizzare prima della pulizia. Utilizzare una spazzola morbida o un panno asciutto per pulire l'esterno. Non utilizzare solventi aggressivi.

Si possono utilizzare dischi abrasivi di dimensioni diverse da 150 mm?

No, utilizzare solo dischi abrasivi di 150 mm di diametro con retro adesivo, secondo le specifiche del produttore.

Come regolare la velocità della levigatrice?

Tenere saldamente l'apparecchio, premere a fondo il variatore di velocità (3) e ruotare lentamente il regolatore di potenza (2) per regolare la velocità. Rilasciare il variatore di velocità una volta effettuata la regolazione.

Quali dispositivi di protezione indossare durante l'uso?

Indossare sempre protezioni per gli occhi, per l'udito (il livello sonoro può superare 85 dB(A)), e respiratorie se la polvere è tossica. Si raccomandano anche guanti e indumenti protettivi.

Come registrare la garanzia di 3 anni?

Registrare il prodotto su silverlinetools.com entro 30 giorni dall'acquisto. Avrete bisogno dei vostri dati personali e dei dettagli dell'acquisto. Conservare la prova d'acquisto.

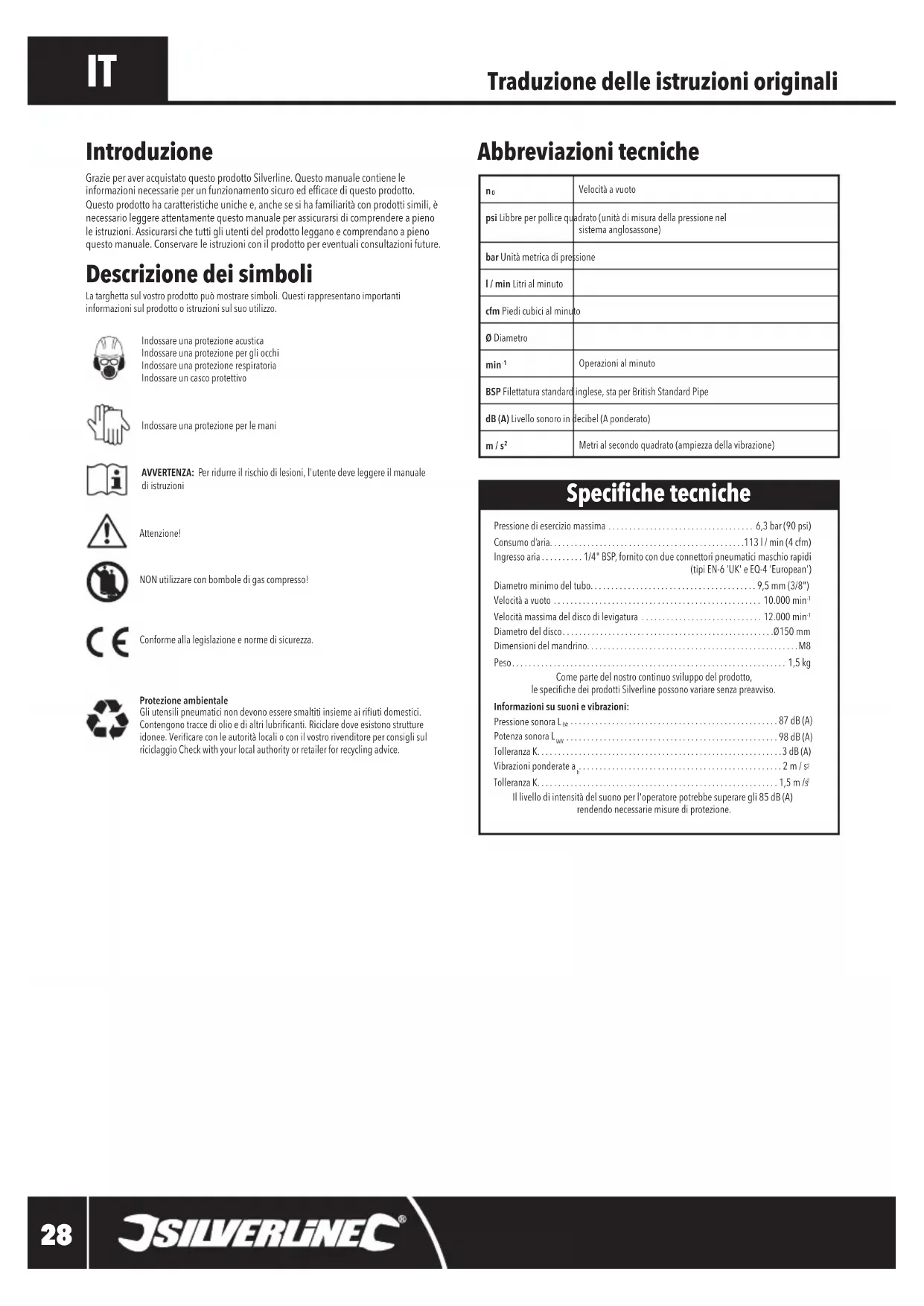

MANUALE UTENTE 580430 SILVERLINE

Grazie per aver acquistato quello prodotto Silverline. Questo manuale contiene le informazioni necessarie per un funzionamento sicuro ed efficace di quello prodotto. Questo prodotto ha caratteristiche una e,anche se si ha familarità con prodotti similii, è necessario leggere attentamente quello manuale per assicurarsi di comprendere a pieno le istruzioni. Assicurarsi che tutti gli utenti del prodotto leggano e comprehendano a pieno quello manuale. Conservare le istruzioni con il prodotto per eventuali consulazioni future.

Descrizione dei symboli

La targhetta sul vosto prodotto puo mostre simboli. Questi rappresentano importanti informazioni sul prodotto o struzioni sul suo utilizzo.

Indossare una protezione acustica
Indossare una protezione per gli occhi
Indossare una protezione respiratoria
Indossare un casco protettivo

Indossare una protezione per le mani

AVVERTENZA: Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di struzioni

Attenzione!

NONutilizzare con bombole di gas compresso!

Conformè alla legislazione e norme di sicurezza.

Protezione ambientale

Gli utensili pneumatici non devono essere smaliti insieme ai rifiuti domestici. Contengono traccce di olio e di altri lubricanti. Ricicare dove esistono strutture idonee. Verificare con le autorità locali a con il vosto rivenditore per consiglio sul riciclaggio Check with your local authority or retailer for recycling advice.

Abbreviazioni tecniche

n0	Velocità a vuoto
psi Libbre per pollice quadrato (unità di misura della pressione nelsystema anglosassone)
bar Unità metrica di pressione
I/min Litri al minuto
cfm Piedi cubici al minuto
Ø Diameter
min-1	Operazioni al minuto
BSP Filetture standardinge, sta per British Standard Pipe
dB (A) Livello sonoro indecibel (A ponderato)
m/s2	Metri al secondo quadrato (ampiezza della vibrazione)

Specifiche tecniche

Pressione di esercizio massima 6,3 bar (90 psi)

Consumo d'aria. 113/ min (4 cfm)

Ingresso aria 1/4" BSP, fornito con due connettori pneumatici maschio rapidi (tipi EN-6 UK e EQ-4 'European')

Diametro minimo del tubo. 9,5 mm (3/8")

Velocità massima del disco di levigatura 12.000 min

Come parte del nostro continuo sviluppo del prodotto, le specifiche dei prodotti Silverline possono variate sanza preawiso.

Informazioni su suoni e vibrazioni:

Pressione sonora L 87 dB(A)

Potenza sonora L. 98 dB (A)

Tolleranza K. 3 dB (A)

Vibrazioni ponderate a 2 m/s

Tolleranza K. 1,5 m/s

Il livello di intensità del suono per l'operaatore potrebbe superare gli 85 dB (A) rendendo necessarie misure di protezione.

Norme generali di sicurezza di una levigatrice

AVERTENZA: leggere e comprehende le struzioni di sicurezza prima di installment,utilizzare, riparare, eseguire la manutenzione, pulire, sostituire gli accessori o lavorare vicino a questo strumento. La mancatalettura potou condurre a gravi lesioni.

Conservare tutte le avventenze e le istruzioni per riferimenti futuri.

AVERTENZA: Questo appearechio non è destinato all'uso da parte di persona (compresi i bambini) con ridotte capacità fisiche o mentali o con mancanza di esperienza o conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'utensile da una persona responsable della loro sicurezza. Tenere quello controlo i bambini per assicurarsi che non gioCHO con il prodotto.

• Solo gli utenti qualificati e addestrati devono installare, regolare o utilizzare lo strumento.
  Non modificare l'utensile. Le modifie possono ridurre I'efficacia delle misure di sicurezza e augmentare i rischi per l'utente.
• Non gettare le estruzioni di sicurezza; consegnarle all'utente.
  Nonutilizzare lo strumento se è stato danneggiato.
• Ispezionate periodicamente lo strumento per verificare che le valutazioni e le marcature richieste alla ISO 11148 (dettagliate nella Descrizione dei simboli) siano contrassegnotare in modo leggibile sullo strumento. L'utente (e il dato di lavoro, ove richiesto) deve contattare il produttore per ottenere etichette di marcatura sostitutive, se necessario.
  L'aria compressa vuo causare gravi lesioni.
• Scollegare sempre l'utenile dall'alimentazione dell'aria quando non è in uso.
• Scollegare sempre l'utensile dall'alimentazione dell'aria compresa prima di cancellare accessori, effettuire regolazioni e/o riparazioni e quando ci si allontana da un'area operative in un'area diversa.
• Tenere le dita lontane dal grilletto quando non si utilizes l'utensile e quando ci si sposta da una posizione operativa all'altra.
  Non dirigere mai l'aria compressa versuse se stessi, gli altri o gli animali.
• Tubi sferzati possono provocare gravi lesioni. Controllare sempre la presenza di tubi o raccordi danneggiati o allentati.
  Non trasportare o trascinare mai un utensile pneumatico dal suo tubo flessible.
• Quandosiutilizzano utensili pneumatici,non superare la pressione massima di esercizio.
• Ispezionare gli strumenti e gli accessori prima di agli utilizzo. Non utilizzare se danneggiato occessivamente usurato.
  Gli utensili pneumatici dovrebbero essere alimentati solo da aria compressa alla pressione più bassa richiesta dal compito per ridurre il rumore e le vibrazioni e minimizzare l'usura.
• Non usare mai ossigeno puro o gas combustibili per alimentare un utensile ad aria. Gli utensili pneumatici non sono progettati per queste fonti di alimentazione e il loro uso crea un rischio di incendio ed esplazione.
• Tenere presente che gli utensili pneumatici sono raffreddarsi durante l'uso, influenzando l'aderenza, il controlo e la suscobilità alle lesioni dovute alle vibrazioni.

IMPORTANT: Anche quando lo strumento viene utilizzato come prescritto, non è possible eliminare tutti i fattori di rischio. Se si hanno dubbi sull'uso sicuro di quello strumento, non uso.

Pericolo di proiezione

a) Tenere presente che il guasto del pezzo, degli accessori o dell'utensile stesso puo generare proiezioni ad alta velocità.
b) Indossare sempre una protezione per gli occhi resistenteagli impatti. Il grado di protezione richiesto dovrebbe essere valutato prima di ogni utilizzo.
c) Valutare il rischio per gli altri quando si considera il rischio di pericolò di proiezione.
d) Assicurarsi che il pezzo da lavorare sia fissato saldamente.

Pericoli di impigliamento

a) Sussiste una lesione se non si evita il contatto dell'utensile e dei loro accessori con vestiti, gioelli, capelli o quanti.

Pericoli di funzionamento

a) Assicurarsi che gli utenti e il personale di manutenzione siano fisicamente in grado di gestire il volume, il peso e la potenza dell'utensile.
b) Tenere l'utensile correttamente; essere protri a contrastare i movimenti normali o improvisi come il rinculo. Tenere l'utensile con entramble le mani durante l'uso.
c) Mantenere il corpo in equilibrio e i piedi ben piantati per terra.
d) Utilizzare solo i lubricificanti raccomandati dal produttore.
e) Utilizzare una protezione per gli occhi adeguata; si raccomandano inoltre quanti e abbigliamento protettivi adatti al tipo di lavoro.
f) Per lavori sopra la testa,utilizzare un casco/un elmetto da lavoro.
g) Evitare il contatto diretto con le parti in movimento per evitare lesioni da pizzicamento o taglio.

h) Tenere presente che esiste il rischio di scariche eletrostatiche se utilizzato su plastica e altri materiali non combusti. Adottare le misure appropriate per riduire quello rischio quando si lavora con quosti materiali (ad esempio'utilizzato unsystema di messa a terra).
i) Tenere presente che alcuni materiali sono presentare rischi di incendio o esplizione durante la lavorazione. Adottare le opportune precauzioni per ridurre i pericoli. I dati di lavoro dovrebbero chiare i rischiagli operatori.
j) Spegnere il dispositivo / rilasciare il dato di avvio e arresto se l'alimentazione di aria / alimentazione è interrotta.
k) Misurare quotidianamente la velocità dell'utensile pneumatico con un tachimetro per verificare che non sia superiore alla velocità indicata sull'accessorio di molatura.
I) L'utilizzo di"Thiso utensile potrebbe esporre le mani dell'utente a pericolidi taglio, abrasione o bruciature. Indossare quanti adatti per proteggere le mani.
m) Ispezionare il platorello prima dell'uso. Non utilizzato nel caso in cui sia rotto, crepato o sia caduto a terra.
n) Non operare l'utensile se il pezzo da lavorare non è coperto da abrasivo.
o) Utilizzare sempre sistemi di estrazione o eliminazione della polvere adatti al materiale in lavorazione.

Rischi di movimenti ripetitivi

Quando si utilizes lo strumento, l'utente cui avertire disaggio alle mani, alle braccia, alle spalle, al collo o ad altre parti del corpo.

a) Adottare una postura comoda mantendo un appoggio sicuro ed evitando posture scomode o sbilanciate. Camiare la postura durante le attività prolongate; quello po uiatare a evitare il disaggio e l'afficamento.
b) Sintomi como fastidio persistente o ricorrente, dolore, palpitazioni, dolare, formicolio, intorpidimento, sensazione di bruciore o rigidity non devono essere ignorati. Informare il dato di lavoro se appropriato e consultare un operatore sanitario qualificato.

Pericoli legati all'utilizzo di accessori

a) Scollegare l'utensile dall'alimentazione dell'aria prima di montare o cambiare l'accessorio.
b) Evitare il contatto diretto con l'accessorio durante e dopo l'uso. Gli accessori sono spesso taglienti e possono diventare caldi durante l'uso.
c) Utilizzato solo dimensioni e tipi di accessori e materiali di consumo raccomandati dal produttore dello strumento; non utilizzato altri tipi o dimensioni di accessori o materiali di consumo.
d) Assicurarsi che la velocità massima di funzionamento di qualsiassi accessorio sa ugueo o superiore alla velocità nominale indicata sull'utenile.
e) Non usare dischi per molatura nè lame da taglio.
f) Posizionare dischi levigatori che si fissano automaticamente alla parte centrale del plattorello.

Pericoli nell'area di lavoro

a) Fare attenuatione alle superfici scivolose causate dall'uso dell'attrezco e ai pericoli di inciampa causati da la linea aerea. Scivolamente, inciampi e cadute sono le principali cause di infortunio.
b) Ove possible, non ostruire le vie e i passaggi con linee aeree o cavi. Adottare misure appropriate per ridurre il rischio di inciampo, come I'installazione di cartelli di averimento e il fissaggio di cavi e linee aeree sul posto.
c) Procedure con cura in un ambiente sconosciuto per ridurre al minimo il rischio di pericoli nascosti come le linee di servizio.
d) L'utensile non è destinato all'uso in atmossere potenzialmente esplosoe e non è isolato dal contatto con la corrente elettrica.
e) Assicurarsi che non visiano cavi elettrici, tubi del gas, ecc., che potrebbero causare un pericolo se danneggiati dall'uso dello strumento.

Pericoli di fumi e polvere

Polveri e fumi possono causare problemi di salute (ad esempio cancro, difetti congeniti, asma e/o dermatite); la valutazione dei rischi e l'attuazione di controllingi adeguati per quosto pericolso sono essenziali.

a) I rischi valutati dovrebbero includere la polvere creata dall'uso dello strumento e la possibilità di disturbare la polvere esistente.
b) Dirigere lo scarico per ridurre al minimo il disturbo della polvere.
c) Controllare in via prioritaria polveri e fumi nel punto di emissione.
d) Selezionare, mantenere e sostituire i materiali di consumo/accessori come raccommando nelle istruzioni, per evitare l'augimento indesiderato di polvere o fornir.
e) Usare la protezione delle vie respiratorioie secondo le istruzioni del dato di lavoro e come richiesto dalle norme di salute e sicurezza sul lavoro.
f) Prendere in considerazione i rischi associati ai diversi materiali. Lavorare con certi materiali crea polvere e fumi che possono causare un ambiente esplosivo.
g) Utilizzare sempre sistemi di estrazione o eliminazione della polvere adatti al materiale in lavorazione.
h) Utilizzare e mantenere quello strumento come raccommando nelle presenti istruzioni, per ridurre al minimo le emissioni di polvere e fumi.
i) Tutte le funzioni o gli accessori integriti per la raccolta, l'estrazione o la suppressione di polveri e fumi aerodispersi devono essere utilizzati e mantenuti correttamente in conformità alle istruzioni del produttore.

Pericoli connessi ai rumori

L'esposazione de alte livelli di rumore potrebbe causare la perdita permanente dell'udito e altri problemi quali il tinnito (ronzii, brusii e fischi nelle orecchia). La valutazione dei rischi e l'uso di controlli adeguali per quetti pericoliti sono essentiali.

a) Utilizzare controlli appropriati per ridurre il rischio di lesioni dovute al rumore. Questi possono includere azioni come smorzare i materiali per evitare che i pezzi in lavorazione "ronzino".
b) Utilizzare protezioni per l'udito in conformità con le istruzioni del dato di lavoro e come richiesto delle norme di salute e sicurezza sul lavoro.
c) Utilizzato e mantenere quello strumento come raccomandato nelle istruzioni per evitare un auminoto non necessario del livello di rumore.
d) Selezionale, mantener e sostituire il materiale di consumo / accessorio come raccommando nelle istruzioni, per evitare un inutile aumento del rumore.
e) Se è disponibile un silenziatore, assicurarsi che sia in posizione e in buone condizioni di funzionamento quando l'utensile viene utilizzato.
f) Prendere provvedimenti per ridurre il rumore nell'area di lavoro ove possibile (ad esempio utilizzato tappetini smorzanti).

Pericoli connessi alle vibrazioni

L'esposizione alle vibrationi potu cause danni irreversibili ai nervi e alla circolazione delle mani e delle braccia. Non tutti i rischi di vibrationi possono essere eliminati con la progettazione o la costruzione dell'utensile e rimangono alcuni rischi residiui. Verificare il valore di vibratione-emissione (ottenuto utilizzando la ISO 28927-3) riportato nella tabella di specifica. Assicurarsi che il rischio che rappresenta sua valutato e gestito. Se il rischio non potu essere gestito in modo che rienti nei limiti accettabili, non utilizzato lo strumento.

Per ridurre il rischio di lesioni dovute a vibrazioni, effettuare le seguenti operazioni:

a) Indossare indumenti caldi quando si lavora in condizioni di freddo. Tenere le mani calde e asciutte.
b) In caso di interpidimento, formicolio, dolore o shiancamento della pelle delle dità o delle mani, interrompere l'uso dello strumento, informare il dato di lavoro (se del caso) e consultere un professionista sanitario qualificato.
c) Utilizzato e mantenere lo strumento come raccomandato nelle istruzioni per evitare un inutile aumento dei livelli di vibrazione.
d) Se del caso, sostener il peso dell'utensile in un supporto, tenditore o bilanciatore.
e) Il rischio di vibrazioni è generalmente maggiore quando la forza di presa è maggiore. Tenere l'utensile con una presa leggera ma sicura, tenendo conto delle forze di ricerca della mano necessarie.
f) Assicurarsi che l'utensile e gli accessori siano montati correttamente e in buone condizioni: utensili montati in modo improprio o danneggiati sono causare vibrazioni excessive.

AVERTENZA: Prestare attenzione alle finiture o ai trattamenti che potrebbero essere stati applicati al materiale su cui si sta lavorando. Alcuni trattamenti sono create polvere tossica o altrimenti dannosa. Se si lavora su un edificio costruito prima del 1960, vi è una possibilità maggiore di imbattersi in vernici a base di piombo.

AVVERTENZA: La polvere prodotta durante la smerigliatura di oggetti verniciati con vernici a base di piombò e particolaremente pericolosa per i bambini, le donne incinte e le persone con la pressione alta. Non consentire a queste persone di avvincinari all'area di lavoro,anche se indossano dispositivi di protezione individuale adeguati.

Familiarizzazione con il prodotto

1. Copertura

2. Regolatore di potenza

3. Controllo di velocità

4. Impugnatura

5. Connettore rapido

6. Flatatorello

7. Blocco del mandrino

8. Perno del mandrino

Uso previsto

Questo prodotto è una levigatrice ad aria compressa a doppia azione, alimentata dall'aria compressa di un compressore, per la rimozione leggera di materiali come legno, vernice e stucco per carrozzeria.

Non è destinato all'uso commerciale.

Deve essere utilizzato solo per lo scopo previsto. Qualsiasi altri uso rispetto a quello individato nel presente manuale verrà considerato scorretto. L'utente, e non il produttore, sare responsabile degli eventuali danni o delle lesioni derivanti da queste casi di errato utilizzato. Il produttore non sare responsabile per eventuali modifiche apportate allo strumento né per eventuali danni derivanti da tali modifiche.

Disimballaggio

AVVERTENZA: Questo utensile non è adatto alla smerigliatura o al taglio. L'uso improprio di questo prodotto è pericoloso e può causare gravi lesioni.

• Disimballare con cura e ispezionare lo strumento. Acquisire familiarità con tutte le sue caratteristiche e funzioni.
• Assicurarsi che tutte le parti dello strumento siano presente e in buone condizioni. In caso di parti mancanti o danneggiate, sostituire tali parti prima di tentare di usare questo strumento.

Prima dell'uso

Collegamento dell'oliatore in linea e del connettore rapido

Questo strumento è fornito con due diversi connettori rapidi (5) per aria compressa (Fig. 1):

EQ-4 -comunamente usato in Europa
EN-6-utilizzato principalmente nel Regno Unito

Scagliere il connettore compatible con il systema pneumatico che si sta utilizzando, e installare come individato di seguito:

1. Applicare nastro PTFE (non incluso) alle filettature del connettore rapido. Cio contribuiro a mantenere una tenuta ermetica.

Note: Applicare il nastro in PTFE saldamente e in senso orario, in modo che non si stacchi quando la filettaturaiene awitata nell'utensile.

1. Rimuovere il tappo di protezione dall'ingresso dell'aia.
2. Utilizzando una chiave (non inclusa) avvitare il connettore rapido nella presa d'aria situata alla base della maniglia (4).
3. Collegarsi alla linea pneumatica, pressurizzare con attenzione ed eseguire un controllo delle perdite (ad esempio spruzzando piccole quantità di acqua saponata all'esterno dei connettori).
4. I tubi dotati di connettori rapidi femmina corrispondenti potranno essere connessi con quello strumento con una lieve spinta.

Connessione con la fonte di aria

• Questo strumento deve essere collegato ad una fonte di aria pulita con un oliatore in linea e un separatore d'acqua.
• NON lasciare che la pressione di alimentazione super il valore massimo indicate nelle specifiche tecniche.
  Assicurarsi che I'acqua venga scaricata quotidianamente dalsystema dell'aria.
  Assicurarsi che tutte le parti delsystema (tubi, accoppiatori, ecc.) siano correttamente dimensionate per la pressione dell'aria da utilizzare.

Fissaggio del platorello

1. Avitare il platorello (6) nel perno del mandrino (8) ruotando in senso orario. Serrare bene.
2. Se necessario, utilizzare una chiave adeguata (non inclusa) per bloccare la rotazione del perno del mandrino.
3. Per rimuovere il platorello seguire la stessa procedura, ma ruotare in senso antiorario per svitarlo.

Montaggio del disco abrasivo

Note:utilizzare solo dischi abrasivi di 150 mm di diametro, con supporto adesivo.

1. Rimuovere i vecchi fogli abrasivi staccandoli dal platorello (6).
2. Pulire i residui adesivo dal platorello.
3. Staccare la carta di supporto dal lato adesivo del nuovo foglio abrasivo.
4. Centrare correttamente il nuovo foglio abrasivo sul platorello.
5. Spingere il foglio abrasivo sul platorello e verificare che sia ben fissato.

Impostazione della potenza dell'utensile

1. Tenere saldamente il prodotto alla il platorello (6).
2. Premere a fondo il controlo di velocità (3).
3. Tenendo il controlo di velocità, ruotare lentamente il regolatore di potenza (2).

Nota: durante la rotazione si sentirà l'aumento e la diminuzione della potenza.

Impostare la velocità come desiderato.
5. Rilasciare il controlo di velocità.

Modifica della modalità orbitale

AVVERTENZA: scollegare l'utensile dall'alimentazione dell'aria prima di effettuare modifiche. Questo prodotto ha due modalità:

Orbita fissa:

Il platorello ruota SOLO intorno al suo asse centrale, come una ruota. Crea un disegno circolare sul materiale levigato.

1. In orbita fissa, il perno del mandrino (8) e il platorello (6) non ruotano liberamente attorno al proprio asse.
2. Per selezionare l'orbita fisse, ruotare il blocco del mandrino (7) in modo che la faccia zigrinata si allineata con la parte piatta del perno del mandrino (Fig. II).
3. Controllare che il perno del mandrino non possa ruotare completeness; dovrebbe fermarsi quando tocca il blocco del mandrino.

Orbita casuale:

Il platorello orbita attorno al suo percorso eccentrico. Crea un disegno di levigatura casuale in tutte le direzioni sul materiale levigato.

1. Nell'orbita casuale, il perno del mandrino (8) e il platorello (6) possono ruotare liberamente e completeness attorno al proprio asse.
2. Per selezionare l'orbita casuale, ruotare il blocco del mandrino (7) in modo che la parte piatta si rivolta verso il mandrino (Fig. III).
3. Verificare che il perno del mandrino sia in grado di ruotare completeness di 360^ e che non tochi il blocco del mandrino.

Funzionamento

Note: si consiglia di esercitarci su quello strumento su un pezzo di legno di scarto. Provarle le due modalità orbitali (vedi Modifica della modalità orbiteale) per familiarizzare con entrambe.

1. Afferrare saldamente l'impugnatura (4) con una mano, in modo che il pollice possa azionare il controlo della velocità (3).
2. Tenere la copertura (1) con l'altra mano, per controllare l'utensile ed esercitate pressione sul pezzo.
3. Per prima casa premere delicatamente il controllo di velocità per familiarizzato con il funzionamento dell'utensile.

Nota: è possibile regolare la velocità dell'utensile regolando la pressione esercitata sul regolatore di velocità.

1. Iniziare a tener e l'tensile delicatamente contro il pezzo da lavorare e aumentare lentamente la velocità e la pressione.
   AVERTENZA: I'attrito tra I'abrasivo e il materiale produra calore. Controllare frequentemente il pezzo per assicurarsi che non bruci.
   A. AVENTENZA: tenere presente che gli utensili pneumatici possono migliorare la pressione residua dopo l'uso. Spurgare sempre la pressione dell'aria dall'utensile dopo aver chiuso l'alimentazione dell'aria.

Accessori

Gli accessori per questo strumento, compresi i dischi abrasivi adesivi, sono disponibili presso il proprio rivenditore Silverline I pezioni di ricambio possono essere ordinati su toolsparesonline.com.

Manutenzione

AVERTENZA: Scollegare sempre dall'alimentazione dell'aria e depressurizzare prima di pulire o effettuare qualiasi intervenzione.

Ispezione generale

• Controllare regolarmente che tutte le viti di fissaggio siano serrate. La vibrazione potrebene allentarle nel tempo.

Pulizia

• Mantenere l'utensile sempre pulito. Lo sporco e la polvere potrebbero logorerve velocamente le parti interne e ridurre la durat di vita della macchina. Pulire il corso della macchina con una spazzola morbida o un panno asciutto.

IMPORTANTE: C'è ben poco che può andare male con il suo strumento pneumatico e si deve tenere a volte che, quando uno strumento ad aria non si azionza in genere è perché i mecanismi interni sono corrosi a causa dello sporco, dell'umidità o della mancata asservanza delle istruzioni indicate di seguito.

Procedura di manutenzione giornaliera

Se un lubrificatore in linea non è montato sull'alimentazione dell'aria, l'utensile delve essere lubrificato manualmente:

1. Scollegare dall'alimentazione dell'aria.
2. Versare 3-4 gocce di olio per utensili pneumatici nella presa d'aria.
3. Azionare la macchina a bassa velocita per lubricificare a fondo tutte le parti interne.
4. Se la macchina è in uso costante o utilizzata per lunghi periodi agli volte, la procedura di cui sopra dovrebbe essere ripetuta fino a 3 volte al giorno.
   Utilizzare olio per utensili pneumatici. NON USARE ASSOLUTAMENTE OLIO NORMALE DA MOTORE.
5. La mancata osservanza delle istruzioni operative e di manutenzione poud invalidare la garanzia.

Conservazione

• Conservare quello utensile con cura in un luogo sicuro, asciutto e lontano alla portata dei bambini.

Contatti

Per consigli tecnici e per eventuali riparazioni, si prega di contattare il nostro servizio di assistenza telefonico al numero ([phone].

Pagina web: www.silverlinetools.com

Indirizzo (RU):

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Regno Unito

Indirizzo (UE):

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Paesi Bassi

Smaltimento

• Come con altri utensili elettrici, gli utensili pneumatici non devono essere smaltiti con i rifiuti domestici.
  Gli strumenti pneumatici possono contentere tracce di olio e altri lubricificanti e quindi devono essere riciclati di consequence.
  Contattare l'ente locale per lo smaltimento dei rifiuti per informazioni sul modo corretto di disporre di strumenti elettrici (RAEE).

Risoluzione dei problemi

Problema Possibile causa Soluzione
L'utensile funzione lentamente	Pressione errata Impostare la corretta	pressione dell'aria seconde le specifiche tecniche
	Sporcizia all'interno del meccanismo Versare lolio nella presa d'aria come da istruzioni di manutenzione
	Blocco dell'aria Azionare l'utensile	con brevi raffiche per eliminare il blocco
	Perdita d'aria	Controllare tutti i raccordi e il tubo flessibile per le perdite d'aria e correggere il problema riserrando, usando nastro PTFE o sostituendo il pezzo
	Blocco nel filtrato a rete Rimuovere il corsetore rapido (5) e pulire il filtrto
Strumento bloccato	Sporcizia o ruggine nel meccanismo Provarare le soluzioni per "L'utensile funzione lentamente"
	Sporcizia o ruggine nel meccanismo	Battere delicatamente l'utensile con un martello morbido
	Sporcizia o ruggine nel meccanismo	Liberare il meccanismo ruotando manually l'unità scollegata alla fonte d'aria
Forti vibrazioni all'accensione dell'utensile	Disco di levigatura montato male o danneggiato Monare o sostituire il disco di levigatura
	Platorello (6) danneggiato Sostituire il platorello
	Mandrinoiegato Riparare lo strumeno presso un centro di assistenza autorizzato Silverline
Lo strumento non si blocca dopo aver rilasciatto il grilletto	O-ring della valvola a farfalla o sede della valvola danneggiata	Far riparare lo strumento presso un centro di assistenza Silverline autorizzato
Se le opzioni di risoluzione dei problemi di cui sopra non aiutano, contattare il vostro rivenditore o un centro di assistenza autorizzato Silverline.

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrar il prodotto sul site www.silverlinetools.com entro 30 giorni alla data d'acquire. La data d'inizio del periodo di garanzia corrisponde alla data d'acquirezzo riportata sul scontrino di vendita.

Registrazione dell'acquisto

Accedere al site: silverlinetools.com e selezionare il tasto Registrazione per inseire:

• Informazioni personali
• Dettagli del prodotto e informazioni sull'acquisto

Una volta che queste informazioni sono state inserte, il vosto certificato di garanzia sare inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquiretio.

Termini & condizioni

Il periodo di garanzia decorre alla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni alla data d'acquisto, sare necessario restituiro al punto vendita presso cui è stato acquisitato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sare sostituito o sare rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni alla data d'acquisto, sare necessario inviare una richiesta di indennizzo in garanzia a:

BA21 1WU, Regno Unito

Le richieste di indennizzato devono essere presentate durante il periodo della ga

Affinché la richiesta sa approvata, è necessario presentare ancè la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e i proprio nome e indirizzo.

Sarà necessario inolte fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare dani o lesions durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idone o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti alla garanzia, Silverline Tools provederà a riparare l'utensile gratuitemente (escludi iosti di spedizione) o, a proprio discrezione, a sostituiro con un nuovo utensile.

Gli utensili o le parti trattuuti da Silverline Tools in cui do un prodotto o componente sositutivo divertano propietà di Silverline Tools.

La riparazione o la sostuzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, alla modificarli.

Cosa copre la garanzia:

• La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.
• Nel caso in cui un componente non sia più disponible o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Cosa non copre la garanzia:

• La normale usura dei componenti per via dell'utilizzo del prodotto comeindicato nelle estruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).
• La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati
• I danni accidentali, causati dall'uso improprio, dall'abuso e dall'manipolazione, conservazione e cura inadeguata dell'utensile da parte del propietario.
  L'uso del prodotto per fini non domestici.
• La Modifications o alterazione del prodotto.
• Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.
• Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools).
  Riparazioni o alterazioni eseguite da terme parti che non siano la Silverline Tools o da centri di riparazione autorizzati alla stessa compagnia.
  Richieste diversi dal diritto alla correzione degli errorsi con lo strumento denominato in queste condizioni di garanzia non sono coperti alla garanzia.

Introductie
