| Tipo di prodotto | Levigatrice orbitale eccentrica senza fili |
| Marca | Silverline |
| Modello | 953705 |
| Tensione | 18 V (batteria Li-ion) |
| Velocità a vuoto | 12 000 min⁻¹ |
| Tipo di disco abrasivo | Autoadesivo (adesivo) |
| Dimensioni del disco abrasivo | 125 mm |
| Diametro dell'orbita | 125 mm |
| Dimensioni (L × l × H) | 305 × 130 × 173 mm |
| Peso | 1,7 kg (con batteria) |
| Tipo di batteria | Li-ion 18 V, 2 Ah |
| Caricabatterie | Ingresso 230 V~ 50 Hz, Uscita 22 V, 2,4 A |
| Tempo di ricarica | 1 ora |
| Grado di protezione | IPX0 |
| Classe di protezione | II (doppio isolamento) |
| Livello di pressione acustica | 69,3 dB(A) |
| Livello di potenza acustica | 80,3 dB(A) |
| Vibrazioni ponderate | 6,74 m/s² |
| Sistema di aspirazione polvere | Sacchetto per polvere incluso (tubo Ø int. 18 mm, Ø est. 24 mm) |
| Uso previsto | Levigatura leggera su legno, metallo, plastica, ecc. |
| Garanzia | 3 anni (previa registrazione) |
Domande frequenti - 953705 SILVERLINE
Domande degli utenti su 953705 SILVERLINE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale 953705 - SILVERLINE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 953705 del marchio SILVERLINE.

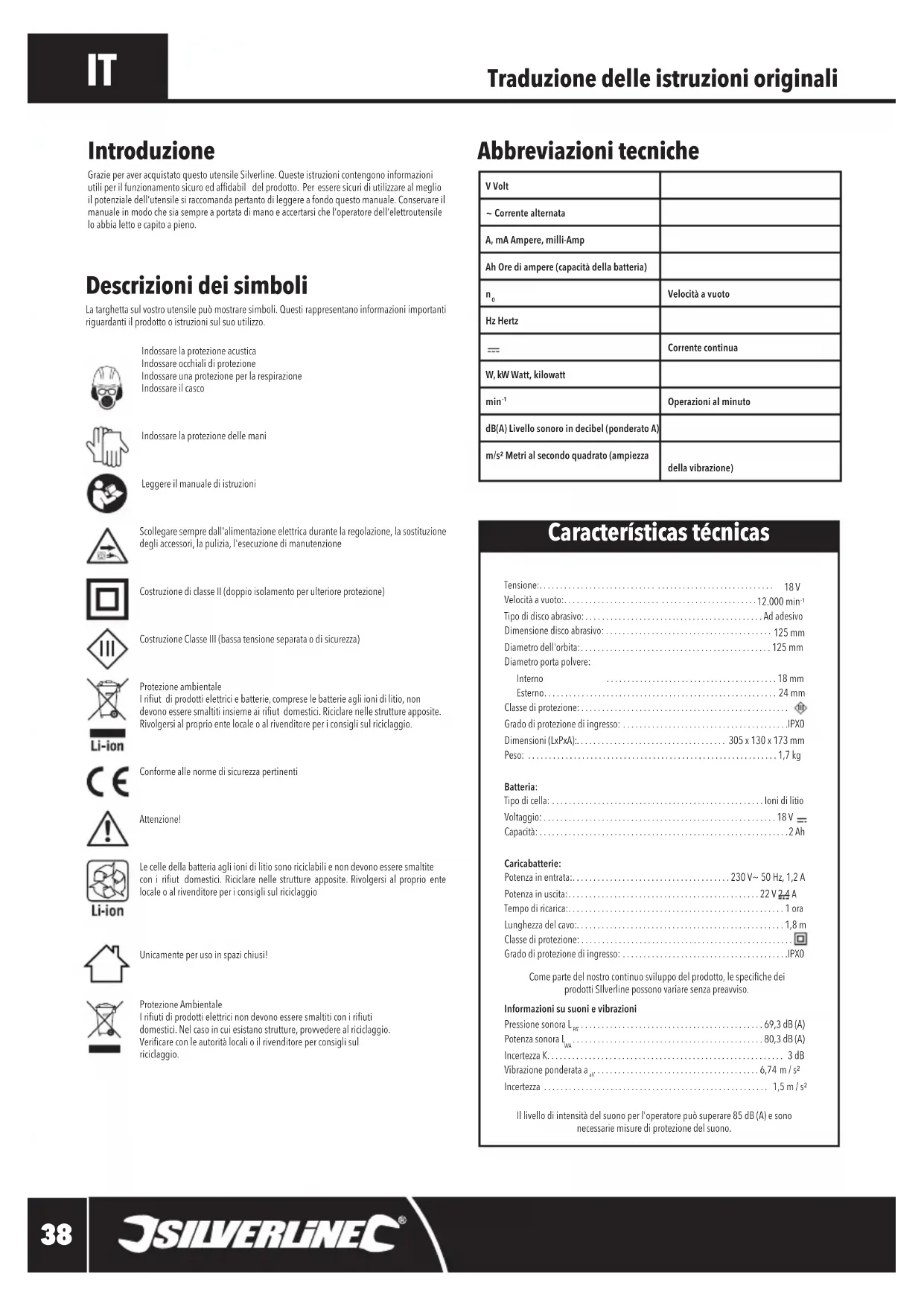

MANUALE UTENTE 953705 SILVERLINE
Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabil del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto e capito a pieno.
Descrizioni dei simboli
La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.
Indossare la protezione acustica
Indossare occhiali di protezione
Indossare una protezione per la respirazione
Indossare il casco
Indossare la protezione delle mani
Leggere il manuale di istruzioni
Scollegare sempre dall'alimentazione elettrica durante la regolazione, la sostituzione degli accessori, la pulizia, l'esecuzione di manutenzione
Costruzione di classe II (doppio isolamento per ulteriore protezione)
Costruzione Classe III (bassa tensione separata o di sicurezza)
Protezione ambientale
I rifiut di prodotti elettrici e batterie, comprese le batterie agli ioni di litio, non devono essere smaltiti insieme ai rifiut domestici. Riciclare nelle strutture apposite. Rivolgersi al proprio ente locale o al rivenditore per i consigli sul riciclaggio.
Conforme alle norme di sicurezza pertinenti
Attenzione!
Le celle della batteria agli ioni di litio sono riciclabili e non devono essere smaltite con i rifiut domestici. Riciclare nelle strutture apposite. Rivolgersi al proprio ente locale o al rivenditore per i consigli sul riciclaggio
Unicamente per uso in spazi chiusi!
Protezione Ambientale
I rifiuti di prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Nel caso in cui esistano strutture, provvedere al riciclaggio. Verificare con le autorità locali o il rivenditore per consigli sul riciclaggio.
Abbreviazioni tecniche
| V Volt | |
| ~ Corrente alternata | |
| A, mA Ampere, milli-Amp | |
| Ah Ore di ampere (capacità della batteria) | |
| n_0 | Velocità a vuoto |
| Hz Hertz | |
| == | Corrente continua |
| W, kW Watt, kilowatt | |
| min ^-1 | Operazioni al minuto |
| dB(A) Livello sonoro in decibel (ponderato A) | |
| m/s ^2 Metri al secondo quadrato (ampiezza | della vibrazione) |
Velocità a vuoto: 12.000 min ^-1
Tipo di disco abrasivo: Ad adesivo
Diametro dell'orbita: 125 mm
Diametro porta polvere: Interno 18 mm
Esterno....24 mm
Classe di protezione:
Grado di protezione di ingresso: IPX0
Dimensioni (LxPxA): 305 x 130 x 173 mm
Peso: 1,7 kg
Batteria:
Tipo di cella: Ioni di litio
Voltaggio: 18V
Capacità: 2 Ah
Caricabatterie:
Potenza in entrata: 230 V\~50 Hz, 1,2 A
Potenza in uscita: 22 V 2,4 A
Tempo di ricarica:....1 ora
Lunghezza del cavo: 1,8 m
Classe di protezione:
Grado di protezione di ingresso: IPX0
Come parte del nostro continuo sviluppo del prodotto, le specifiche dei prodotti Silverline possono variare senza preavviso.
Informazioni su suoni e vibrazioni
Pressione sonora L_pg 69,3 dB (A)
Potenza sonora L 80,3 dB (A)
Incertezza K. 3 dB
Vibrazione ponderata a _24 6,74 m/s ^2
Incertezza 1,5 m/s²
Il livello di intensità del suono per l'operatore può superare 85 dB (A) e sono necessarie misure di protezione del suono.
AVVERTENZA: indossare sempre protezioni per le orecchie se il livello del suono supera 85 dB (A) e limitare il tempo di esposizione, se necessario. Se i livelli sonori sono scomodi, anche con la protezione per l'udito, interrompere immediatamente l'uso dello strumento e controllare che la protezione per l'udito sia montata correttamente e fornisca il livello corretto di attenuazione del suono per il livello del suono prodotto dallo strumento.
AVVERTENZA: l'esposizione dell'utente alla vibrazione dello strumento può causare perdita di senso del fatto, intorpidimento, formicolio e ridotta capacità di presa. L'esposizione a lungo termine può portare a una condizione cronica. Se necessario, limitare il tempo di esposizione alle vibrazioni e utilizzare quanti antivibrazioni. Non utilizzare lo strumento con le mani al di sotto di una normale temperatura confortevole, in quanto le vibrazioni avranno un effetto maggiore. Utilizzare le figu e fornite nelle specific relative alle vibrazioni per calcolare la durata e la frequenza di funzionamento dell'utensile.
I livelli di suono e vibrazione nelle specifici sono determinati in base agli standard internazionali. Le figu e rappresentano un uso normale per lo strumento in normali condizioni di lavoro. Uno strumento con scarsa manutenzione, assemblato in modo errato o utilizzato in modo improprio, può produrre un aumento dei livelli di rumore e vibrazioni. www.osha.europa.eu fornisce informazioni sui livelli di rumorosità e vibrazioni nel luogo di lavoro che possono essere utili agli utenti domestici che utilizzano strumenti per lunghi periodi di tempo.
Avvertenze generali di sicurezza per utensili elettrici
Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e le specifiche fornite con questo utensile elettrico. In caso di mancata osservanza delle istruzioni elencate qui di seguito potrebbe sussistere il pericolo di scosse elettriche, incendi e/o gravi incidenti.
Conservare tutte le avvertenze e le istruzioni per riferimenti futuri.
Il termine "utensile elettrico" nelle avvertenze si riferisce all'utensile elettrico alimentato dalla rete (via cavo) o alimentato a batteria (senza cavo).
1) Sicurezza dell'area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata. Zone in disordine e buie favoriscono gli incidenti.
b) Non utilizzare utensili elettrici in zone con atmosfere esplosive, come ad esempio in presenza di liquidi, gas o polveri infiammabili Gli utensili elettrici creano scintille che possono dar fuoco a polveri o vapori.
c) Tenere i bambini e gli spettatori lontani dalla zona di lavoro durante l'uso di un utensile elettrico. Le distrazioni possono far perdere il controllo.
2) Sicurezza elettrica
a) Le spine dell'utensile elettrico devono corrispondere alle prese. Non modifica e mai, in alcun modo, la spina. Non usare adattatori spina con utensili elettrici con messa a terra. Le spine non modificate e le prese corrispondenti alle spine minimizzeranno i rischi di folgorazione.
b) Evitare il contatto del corpo con superfici collegate a ter a o a massa, come tubi, radiatori, frigoriferi, etc. Il rischio di folgorazione aumenta se il tuo corpo scarica a terra.
c) Non esporre i dispositivi elettrici alla pioggia o all'umidità. Se entra dell'acqua nel dispositivo elettrico, aumenterà il rischio di folgorazione.
d) Non utilizzare in modo non idoneo il cavo elettrico. Non utilizzare mai il cavo per trasportare, tirare o scollegare il dispositivo elettrico. Tenere il cavo elettrico lontano dalle fonti di calore, da benzina, spigoli vivi o parti in movimento. I cavi danneggiati o impigliati aumentano il rischio di folgorazione.
e) Quando un utensile elettrico è usato all'aperto, utilizzare una prolunga adatta all'uso esterno. Usare un cavo adatto per l'uso esterno riduce il rischio di folgorazione.
f) Se non si può evitare di usare un utensile elettrico in un luogo umido, utilizzare un dispositivo di protezione a corrente residua (RCD). L'uso di un dispositivo di protezione a corrente residua (RCD) riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Quando si utilizza un utensile elettrico, agire con cautela, prestare attenzione a ciò che si fa e usare il buon senso. Non utilizzare un utensile elettrico quando si è stanchi o sotto l'influ so di droghe, alcolici o farmaci. Un momento di disattenzione durante l'uso di utensili elettrici può provocare gravi lesioni personali.
b) Usare dispositivi di protezione individuali. Indossare sempre occhiali protettivi. Equipaggiamenti protettivi, come mascherina antipolvere, scarpe di sicurezza antiscivolo, casco di sicurezza o protezione per l'udito utilizzati in condizioni appropriate, riducono il rischio di lesioni personali.
c) Prevenzione di accensione accidentale. Assicurarsi che l'interruttore sia in posizione off prima di collegare la fonte di alimentazione e/o le batterie, quando si prende in mano o si trasporta l'attrezzo. Trasportare utensili elettrici con il dito sull'interruttore o dare potenza a utensili che hanno l'interruttore su on favorisce il verificarsi di incidenti.
d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere il dispositivo elettrico. Una chiave inglese o chiave di regolazione collegata a parti rotanti dell'utensile elettrico possono causare lesioni personali.
e) Non sbilanciarsi durante l'uso dell'utensile. Mantenere sempre una corretta posizione dei piedi e un corretto bilanciamento. Questo permette un migliore controllo sull'utensile elettrico in situazioni inaspettate.
f) Vestirsi in modo adeguato. Non indossare abiti larghi né gioielli. Tenete capelli e indumenti lontani dai componenti in movimento. Vestiti larghi, gioielli o capelli lunghi possono essere catturati dalle parti in movimento.
g) Qualora siano in dotazione dispositivi per il collegamento di impianti di aspirazione e raccolta delle polveri, accertarsi che tali dispositivi siano collegati e utilizzati in modo corretto. L'utilizzo di un aspirapolvere può ridurre i rischi connessi alle polveri.
h) Assicurarsi che la familiarità acquisita dal frequente impiego di attrezzi non vi permetterà di diventare compiacenti e di ignorare i principi di sicurezza dell'attrezzo. Un'azione incauta può improvvisamente provocare gravi lesioni.
4) Uso e manutenzione di un dispositivo elettrico
a) Non forzare l'utensile elettrico. Utilizzare il dispositivo elettrico corretto per l'utilizzo che se ne vuole fare. L'utensile elettrico corretto darà risultati migliori e più sicuri in quanto creato per il dato utilizzo.
b) Non usare l'utensile elettrico ove l'interruttore sia difettoso e non si riesca ad accenderlo o spegnerlo. Qualsiasi utensile elettrico che non può essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Staccare la spina dalla presa di corrente e/o, se rimovibile, rimuovere il gruppo batteria dall'utensile elettrico prima di effettuare qualsiasi regolazione, cambiare accessori o riporre utensili elettrici. Tali misure di sicurezza preventive riducono il rischio di avviare accidentalmente l'utensile elettrico.
d) Conservare gli utensili elettrici inattivi fuori dalla portata dei bambini e non permettere che vengano utilizzati da persone che non hanno familiarità con il loro uso o con le presenti istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utenti inesperti.
e) Manutenzione dei dispositivi elettrici e accessori. Controllare che tutte le varie parti siano ben allineate, che le parti mobili siano ben collegate, la presenza di componenti rotti e qualsiasi altra condizione che possa compromettere il funzionamento dell'utensile. Se danneggiato, far riparare l'utensile prima dell'uso. Molti incidenti sono causati da utensili elettrici in cattive condizioni di manutenzione.
f) Mantenere gli utensili da taglio affilati e puliti Gli strumenti di taglio tenuti in buone condizioni, con bordi taglienti, hanno una minore possibilità di bloccarsi e sono più facili da controllare.
g) Utilizzare l'utensile elettrico, gli accessori, le punte, ecc. in conformità con le presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. Usare l'utensile elettrico per scopi differenti da quelli concepiti può risultare in situazioni pericolose.
h) Mantenere le maniglie e le superfici di p esa asciutte, pulite e prive di olio e grasso. Le impugnature scivolose e le superfici di presa non consentono la manipolazione e il controllo sicuri dell'utensile in situazioni impreviste.
5) Utilizzo e manutenzione della batteria
a) Ricaricare la batteria esclusivamente con il caricatore specificato dal p oduttore. Un caricatore adatto a un solo tipo di batteria può creare un rischio di incendio se usato con un'altra batteria.
b) Utilizzare gli utensili elettrici solo con gli appositi pacchi batteria. L'uso di qualsiasi altro pacco batteria può creare il rischio di lesioni o incendio.
c) Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero effettuare una connessione tra i due terminali. Mandare in cortocircuito i terminali della batteria potrebbe causare ustioni o un incendio.
d) In condizioni di abuso della batteria, potrebbe fuoriuscire liquido; evitare il contatto. In caso di accidentale contatto con il liquido, sciacquare con acqua. Se il liquido viene in contatto con gli occhi, rivolgersi immediatamente ad un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un gruppo batteria o un attrezzo che è danneggiato o modificat. Le batterie danneggiate o modificate possono avere reazioni imprevedibili con conseguente incendio, esplosione o rischio di lesioni.
f) Non esporre il gruppo batteria o strumento a fuoco o temperatura eccessiva. L'esposizione al fuoco, o a temperature superiori a 130°C, può causare esplosione.
g) Seguire tutte le istruzioni di ricarica. Si consiglia di non caricare la batteria, o l'utensile, al di fuori del campo di temperatura specificato nelle istruzion. Se la ricarica viene effettuata in modo improprio, o a temperature al di fuori del campo specificato, potrebbe danneggiare la batteria e aumentare il rischio di incendi.
6) Assistenza
a) Fare riparare l'utensile elettrico da personale qualificato che utilizzi solo parti di ricambio identiche alle originali. Questo assicura il mantenimento della sicurezza dell'utensile elettrico.
b) Non eseguire mai manutenzione su un gruppo batteria danneggiato. La manutenzione dei gruppi batteria deve essere eseguita solo dal produttore o da fornitori di servizi autorizzati.
Sicurezza degli utensili abrasivi
ATTENZIONE!
- Durante un'operazione, usare l'utensile elettrico esclusivamente tramite le impugnature con isolante, poiché l'accessorio da taglio potrebbe venire a contatto con fili nascosti o col cavo dell'utensile. Un disco abrasivo a contatto con un filo "in tensione" può rendere le parti metalliche esposte dell'utensile elettrico "in tensione" e causare scosse elettriche all'operatore.
- Utilizzare morsetti o un altro modo pratico per fi sare il pezzo su una piattaforma stabile. Tenere il pezzo in lavorazione a mano o contro il corpo lo rende instabile e può portare alla perdita di controllo.
a. Indossare SEMPRE adeguati dispositivi di protezione, inclusa una maschera antipolvere con un punteggio minimo FFP2, protezione degli occhi e cuffie antirumo e
b. Accertarsi che tutte le persone nelle vicinanze dell'area di lavoro siano dotate di idonei dispositivi di protezione individuale
c. Prestare particolare attenzione durante la levigatura di alcuni legni (come faggio, quercia, mogano e teak), poiché la polvere prodotta è tossica e può causare reazioni estreme
d. Non utilizzare MAI per elaborare materiali contenenti amianto. Consultare un professionista qualificato, se non si è sicuri che un oggetto contenga amianto
e. NON carteggiare magnesio o leghe contenenti un'alta percentuale di magnesio
f. Prestare attenzione alle vernici o ai trattamenti che potrebbero essere stati applicati al materiale da carteggiare. Molti trattamenti possono creare polvere tossica o comunque dannosa. Se si lavora su un edificio costruito prima del 1960, vi è una maggiore probabilità di incontrare vernici a base di piombo
g. La polvere prodotta durante la levigatura di vernici a base di piombo è particolarmente pericolosa per bambini, donne in gravidanza e persone con ipertensione. NON permettere a queste persone vicino all'area di lavoro, anche se indossano adeguati dispositivi di protezione individuale
h. Quando possibile, utilizzare un sistema di aspirazione della polvere sotto vuoto per controllare polvere / rifiut
i. Prestare particolare attenzione quando si utilizza uno strumento per la levigatura di legno e metallo. Le scintille del metallo possono facilmente accendere la polvere di legno. Pulire SEMPRE lo strumento accuratamente per ridurre il rischio di incendio
j. Svuotare frequentemente il sacchetto per la polvere o il contenitore (ove applicabile) durante l'uso, prima di fare delle pause e dopo aver completato la carteggiatura. La polvere può essere un pericolo di esplosione. NON gettare la polvere di levigatura nel fuoco. La combustione spontanea può verificarsi quando particelle di olio o acqua entrano in contatto con particelle di polvere. Smaltire i materiali di scarto con cura e in conformità con le leggi e le normative locali.
k. Le superfici di lavoro e la carta vetrata possono diventare molto calde durante l'uso. Se si riscontra la presenza di bruciature (fumo o cenere), dalla superficie di lavoro o, fermarsi e lasciare raffreddare il materiale. NON toccare la superficie di lavoro o la carta vetrata fino a quando non hanno avuto il tempo di raffreddarsi
I. NON toccare la carta vetrata in movimento
m. Spegnere SEMPRE prima di posare la levigatrice
n. NON utilizzare per levigatura su una superficie umida I liquidi che entrano nell'alloggio del motore possono causare gravi scosse elettriche
o. Scollegare SEMPRE la levigatrice dall'alimentazione prima di cambiare o sostituire la carta vetrata
p. Anche quando lo strumento viene utilizzato come prescritto, non è possibile eliminare tutti i fattori di rischio residui. In caso di dubbi sull'uso sicuro di questo strumento, non utilizzarlo.
Sicurezza del carica batteria
Utilizzare il caricabatterie correttamente
- Fare riferimento alla sezione di questo manuale relativa all'uso del caricabatterie (14) prima di tentare di caricare la batteria (6)
- Non tentare di utilizzare il caricabatterie con batterie diverse da quelle fornite.
- Mantieni pulito il tuo caricabatterie; oggetti estranei o sporcizia possono causare il blocco delle aperture di ventilazione. La mancata osservanza di queste istruzioni può causare surriscaldamento o incendio
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo centro di assistenza autorizzato o da personale qualificat per evitare rischi
- Esaminare regolarmente il carica batterie per individuare eventuali danni, in particolare su cavo, spina e custodia. Se il caricabatterie è danneggiato, non deve essere utilizzato fin a quando non è stato riparato
- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio
AVVERTENZA: NON tentare di ricaricare batterie non ricaricabili.
Sicurezza della batteria
AVVERTENZA: le batterie agli ioni di litio, se utilizzate, immagazzinate o caricate in modo errato, rappresentano un pericolo di incendio, bruciatura ed esplosione.
- Tenere la batteria fuori dalla portata dei bambini
- Caricare solo batterie agli ioni di litio progettate appositamente per questo caricabatterie
- Utilizzare solo batterie agli ioni di litio fornite con questo prodotto o appositamente progettate per essere compatibili
- Lasciare raffreddare le batterie per 15 minuti dopo la ricarica o un uso intenso. La mancata osservanza di queste istruzioni può causare surriscaldamento o incendio
- Quando non vengono utilizzate, le batterie devono essere conservate a temperatura ambiente (circa 20 °C)
- Accertarsi che i contatti della batteria non possano cortocircuitarsi accidentalmente. Mantenere pulite le batterie; corpi estranei o sporco possono causare cortocircuiti. Tenere lontano da altri oggetti metallici, ad esempio graffette, monete, chiavi, chiodi e viti
- In condizioni di abuso della batteria, potrebbe fuoriuscire liquido; evitare il contatto. Questo liquido può causare irritazioni o ustioni alla pelle. Evitare il contatto. In caso di contatto accidentale con il liquido, sciacquare con acqua. Se il liquido viene in contatto con gli occhi, rivolgersi immediatamente ad un medico
- Non aprire, disassemblare, frantumare, riscaldare a temperature superiori a 60 °C o incenerire. Non gettare nel fuoco o simili
• Non bagnare le batterie o immergerle in acqua
Sicurezza del carica batteria e della batteria
Batteria e caricabatterie sono dotati di funzioni di sicurezza che possono essere attivate durante la carica o il funzionamento:
- Protezione da sovraccarico: il caricabatterie si spegne automaticamente quando la batteria ha raggiunto la piena capacità di carica, proteggendo i componenti interni della batteria
- Protezione da sovraccarico: impedisce alla batteria di scaricarsi oltre la tensione di sicurezza più bassa consigliata
- Protezione da surriscaldamento: il sensore si spegne se la batteria si surriscalda durante il funzionamento. Ciò può accadere se lo strumento è sovraccarico o viene utilizzato per lunghi periodi di tempo. A seconda della temperatura ambiente potrebbero essere necessari fin a 30 minuti di tempo di raffreddamento
- Protezione da sovraccarico: la batteria si arresta temporaneamente se è sovraccarica o viene superata l'assorbimento di corrente massimo, proteggendo i componenti interni. La batteria riprenderà a funzionare normalmente quando l'assorbimento di corrente torna a un livello di sicurezza normale. L'operazione può richiedere alcuni secondi
- Protezione da cortocircuito: la batteria smetterà di funzionare immediatamente se si verific un cortocircuito, questo impedisce danni alla batteria o allo strumento
Familiarizzare con il prodotto
| 1. | Interruttore ON/OFF |
| 2. | Impugnatura superiore |
| 3. | Ventole del motore |
| 4. | Supporto batteria |
| 5. | Bilascio della batteria |
| 6. | Batteria |
| 7. | Sacchetto polvere |
| 8. | Indicatore carica batteria |
| 9. | Porta per la polvere |
| 10. | Disco abrasivo |
| 11. | Prese d'aria per estrattore di polvere |
| 12. | Platorello |
| 13. | Impugnatura anteriore |
| 14. | Caricabatterie |
| 15. | LED Rosso |
| 16. | LED Verde |
| 17. | Contatti del caricatore |
Uso previsto
Levigatrice compatta ad orbita casuale, con sacchetto per la polvere, per operazioni di levigatura leggere su vari materiali.
Deve essere utilizzato solo per lo scopo previsto. Qualsiasi uso diverso da quelli menzionati in questo manuale sarà considerato un caso di uso improprio. L'utente, e non il produttore, sarà responsabile per eventuali danni o lesioni derivanti da tali casi di uso improprio. Il produttore non sarà responsabile per eventuali modifiche apportate allo strumento né per eventuali danni derivanti da tali modifiche
Disimballare lo strumento
- Disimballare con cura e ispezionare il prodotto. Prendere confidenz con tutte le sue caratteristiche e funzioni
- Assicurarsi che tutte le parti dell'utensile siano presenti e in buone condizioni
- In caso di parti mancanti o danneggiate, sostituirle prima di tentare di utilizzare questo strumento
Prima dell'uso
AVVERTENZA: rimuovere SEMPRE la batteria prima di collegare o cambiare accessori o effettuare qualsiasi regolazione.
Rimozione della batteria
Per rimuovere la batteria (6), premere il rilascio della batteria (5) ed estrarre la batteria dal relativo supporto (4) (Fig. I (a-b))
Installazione di una batteria carica
- Per montare una batteria carica (6), farla scorrere sul supporto della batteria (4) (Fig. I (c))
Nota: la batteria si adatta solo in una direzione, che è determinata dalla sua forma e dal design del supporto della batteria. Tuttavia, se la batteria non si inserisce facilmente nel relativo supporto, non forzarla. Invece, estrarre di nuovo la batteria dal relativo supporto, verifica e la posizione corretta e riprovare delicatamente. - Inserire la batteria nell'apposito supporto finch non si blocca in posizione in modo sicuro
Installazione del caricabatterie
- Se installata, rimuovere la batteria (6) dal caricabatterie (14) (Fig. II (b))
- Collegare il caricabatterie all'alimentazione di rete
Nota: II LED verde (16) sul caricabatterie si illuminerà per indicare che il caricabatterie è alimentato. AVVERTENZA: Il caricabatterie è progettato esclusivamente per uso interno e non deve essere esposto a umidità e pioggia.
Caricare la batteria
AVVERTENZA: La mancata osservanza della procedura corretta durante la ricarica della batteria (6) provocherà danni permanenti.
Nota: il tempo di ricarica normale è di 1 ora per una batteria completamente scarica di recente, ma se la batteria è rimasta in uno stato di scarica per un po 'di tempo, la ricarica potrebbe richiedere più tempo.
- Inserire una batteria scarica o parzialmente scarica nel caricabatterie (14) (Fig. II (a))
Nota: assicurarsi che la batteria e il caricabatterie siano allineati correttamente. Se la batteria non si inserisce facilmente nel caricabatterie, non forzarla. Rimuovere invece la batteria, quindi verifica e che la parte superiore della batteria e la scanalatura per inserire la batteria siano pulite e integre e che i contatti del caricabatteria (17) non siano piegati. - Una volta iniziata la ricarica, il LED rosso (15) si illuminerà
Nota: se il LED rosso non si accende costantemente dopo l'inserimento di una batteria scarica nel caricabatterie, la batteria o il caricabatterie potrebbero essere difettosi. Ricontrollare che la batteria sia completamente inserita nella batteria. Se l'errore persiste, non utilizzare e contattare il distributore Silverline autorizzato. - Quando la batteria è completamente carica, il LED verde (16) si illumina
Livello di carica batteria
La batteria ha un indicatore di carica della batteria incorporato (8). Premendo il pulsante a destra, si mostrerà il livello di carica. Il numero di barre che si illuminano quando si preme il pulsante indica il livello di carica; 1 barra che indica una carica bassa, 3 barre che indicano una carica completa.
IMPORTANTE: quando viene indicato un livello di carica basso, tenere presente che lo strumento potrebbe smettere di funzionare durante l'uso. Può essere pericoloso. Si consiglia di assicurarsi sempre che la batteria abbia un buon livello di carica.
Note sulla ricarica della batteria
Nota: le batterie sono un materiale di consumo la cui capacità si riduce nel tempo. Rispettare sempre le istruzioni di gestione e ricarica corrette fornite in questo manuale. Se la batteria non mantiene la carica o il tempo di lavoro si riduce, acquistare un ricambio Silverline originale.
- La batteria dovrebbe essere caricata a temperature ambiente comprese tra 10 e 40 °C (idealmente intorno a 20 °C)
- Dopo la ricarica, attendere 15 minuti affinch la batteria si raffreddi prima dell'uso
- Accertarsi che il caricabatterie sia scollegato dall'alimentazione di rete dopo l'uso e sia conservato correttamente
- NON lasciare le batterie in carica per periodi prolungati e non conservare MAI le batterie in carica
- Il carica batterie controlla la temperatura e la tensione della batteria durante la ricarica. Rimuovere la batteria una volta completata la carica per massimizzare i cicli di carica della batteria e non sprecare energia
- Le batterie possono diventare difettose nel tempo, le singole celle della batteria potrebbero guastarsi e la batteria potrebbe avere un cortocircuito. Il caricabatterie non carica batterie difettose. Utilizzare un'altra batteria, se possibile, per verifica e la corretta funzionalità del caricabatterie e acquistare una batteria sostitutiva se viene indicata una batteria difettosa
- NON conservare per lunghi periodi batterie agli ioni di litio scariche. Ciò può danneggiare le celle agli ioni di litio. Per una conservazione a lungo termine, conservare le batterie in stato di carica elevata scollegate dall'utensile elettrico
- La capacità delle batterie si ridurrà nel tempo. Dopo 100 cicli di carica, il tempo di funzionamento della batteria e le prestazioni di coppia massima del trapano si ridurranno leggermente. Questo calo continuerà fin a quando la batteria avrà una capacità minima dopo 500 cicli di ricarica. Questo è normale e non è un difetto della batteria
Selezione del giusto grado di levigatura
Nota: utilizzare sempre dischi abrasivi di buona qualità per massimizzare la qualità dell'attività finita. Testare sempre il disco abrasivo su un pezzo di materiale di scarto per determinare se è adatto per l'attività prevista:
• Grossa (60 grana) per l'uso su materiale ruvido
• Medio (grana 120) per levigare
• Fine (grana 240) per la finitu a
Nota: NON utilizzare dischi abrasivi progettati per la levigatura ad umido.
Inserimento di un disco abrasivo sul platorello
- Rimuovere eventuale polvere o detriti dal platorello (12), prima di montare un disco abrasivo (10)
- Selezionare il disco abrasivo richiesto per l'attività desiderata
- Allineare i fori di estrazione della polvere nel disco abrasivo con i fori del disco abrasivo (Fig. III)
Avvertenza: il mancato allineamento dei fori sul disco abrasivo con i fori sul disco abrasivo provoca l'accumulo di polvere sul disco abrasivo e ridurne la durata.
- Premere il disco abrasivo sul platorello per fi sarlo
Nota: il platorello e il disco abrasivo utilizzano un sistema a strappo per il fi saggio
5. Esegui brevemente lo strumento per verifica e che il platorello sia sicuro
6. Per rimuovere un disco abrasivo, staccarlo lentamente dal platorello (Fig. IV)
Montaggio / rimozione del sacchetto per la polvere
AVVERTENZA: rimuovere e NON utilizzare il sacchetto per la polvere (7) durante la levigatura di metallo. Le particelle di metallo calde e le scintille potrebbero incendiare la polvere di legno residua o causare l'incendio del sacchetto per la polvere.
- Montaggio: allineare i perni sul raccordo a baionetta del sacchetto per la polvere con le scanalature nella porta per la polvere (9), quindi inserire nella porta per la polvere e ruotare in senso orario (Fig.V)
- Rimozione: ruotare il raccordo del sacchetto per la polvere in senso antiorario e tirare per rimuoverlo dalla porta per la polvere
Svuotare il sacchetto per la polvere
IMPORTANTE: per una rimozione ottimale della polvere, svuotare il sacchetto per la polvere quando è pieno a metà.
- Rimuovere il sacchetto per la polvere dallo strumento
- Sganciare il collo elastico del sacchetto per la polvere dalla scanalatura dell'alloggiamento del sacchetto per la polvere (Fig.VI)
- Far scorrere il sacchetto per la polvere sul telaio del fil interno
- Svuotare il sacchetto
- Rimontaggio
Funzionamento
AVVERTENZA: indossare SEMPRE adeguati dispositivi di protezione individuale, compresa la protezione degli occhi quando si lavora con questo strumento.
Accensione e spegnimento
- Afferrare saldamente lo strumento dalla maniglia superiore (2) e dalla maniglia anteriore (13)
- Spostare l'interruttore ON / OFF (1) in posizione 'I', per accendere lo strumento
- Spostare l'interruttore ON / OFF in posizione 'O', per spegnere l'utensile
Levigatura
AVVERTENZA: la polvere prodotta dalla lavorazione di alcuni materiali può essere tossica. I legni naturali di faggio, quercia, mogano e teak, i legni compositi artificial e alcuni trattamenti superficiali tra cui la vernice al piombo, sono tossici. La vernice a base di piombo è comune negli edific costruiti prima del 1960. Indossare sempre un'adeguata protezione respiratoria; ad esempio una maschera con respiratore. Utilizzare un sistema di aspirazione della polvere o aspirare regolarmente l'area di lavoro per prevenire l'accumulo di polvere. Inoltre, aspirare l'area di lavoro dopo che il lavoro è stato completato. La maggior parte della polvere è a rischio di incendio. Le superfic di lavoro sopraelevate presentano un rischio maggiore di sicurezza per la polvere.
AVVERTENZA: NON toccare la levigatrice a nastro in movimento.
AVVERTENZA: Accertarsi che oggetti estranei, come chiodi e viti, vengano rimossi dal pezzo prima di iniziare a levigare.
- Consentire allo strumento di raggiungere la velocità richiesta prima di entrare in contatto con il pezzo.
- Spostare l'utensile sulla superfici del pezzo, applicando una pressione uniforme e moderata fin a raggiungere la finitu a superficial desiderata
- La velocità di rimozione e il modello di levigatura sono determinati dal tipo di disco abrasivo (10) e dalla pressione applicata
- Prestare particolare attenzione all'applicazione di una pressione di levigatura uniforme; ciò aumenta la vita lavorativa dei dischi abrasivi
- Una pressione eccessiva non determina una capacità di levigatura più efficac o più veloce, ma provoca un'usura prematura del disco di levigatura e aumenta l'usura dell'utensile
- Spazzolare o aspirare regolarmente la superfici da carteggiare per assicurarsi che il disco abrasivo sia a diretto contatto con la superfici
- Attendere che la macchina si sia completamente fermata prima di posarla.
IMPORTANTE: non continuare a utilizzare dischi abrasivi usurati, strappati o fortemente intasati.
AVVERTENZA: Un disco abrasivo che è stato usato per levigare metalli non dovrebbe essere usato per levigare altri materiali.
Accessori
- Una gamma completa di accessori tra cui lame è disponibile presso il tuo rivenditore Silverline
- I pezzi di ricambio possono essere ottenuti da toolsparesonline.com
Manutenzione
AVVERTENZA: scollegare sempre lo strumento dall'alimentazione elettrica, prima di pulire o eseguire la manutenzione.
Ispezione generale
- Controllare regolarmente che tutte le viti di fi saggio siano serrate Possono vibrare nel tempo
- Le riparazioni devono essere eseguite da un centro di assistenza Silverline autorizzato.
Svuotare il sacchetto per la polvere
AVVERTENZA: Indossare sempre protezioni respiratorie, occhiali e guanti durante lo svuotamento del sacchetto per la polvere (7).
IMPORTANTE: pulire sempre ATTENTAMENTE lo strumento quando si passa dalla levigatura del legno alla levigatura del metallo e viceversa.
IMPORTANTE: se la polvere di levigatura contiene sostanze nocive, come particelle di vecchie pitture, vernici, rivestimenti superficial ecc., Smaltire sempre secondo le leggi e le normative.
Pulizia
AVVERTENZA: Indossare SEMPRE dispositivi di protezione inclusi occhiali e guanti durante la pulizia di questo strumento.
- Mantenere lo strumento sempre pulito. Lo sporco e la polvere causano una rapida usura delle parti interne e riducono la durata dell'utensile
- Pulire il corpo della macchina con una spazzola morbida o un panno asciutto
- Non usare mai sostanze caustiche per pulire le parti in plastica. Se il lavaggio a secco non è sufficiente si consiglia un detergente delicato su un panno umido
• L'acqua non deve mai venire a contatto con l'utensile. - Assicurarsi che lo strumento sia completamente asciutto prima di utilizzarlo
- Se disponibile, utilizzare aria compressa pulita per soffia e attraverso i fori di ventilazione
Spazzole
- Con il passare del tempo le spazzole di carbone all'interno del motore potrebbero usurarsi
- Spazzole eccessivamente usurate possono causare perdita di potenza, guasti intermittenti o scintille visibili
- Se si sospetta che le spazzole possano essere usurate, farle sostituire in un centro di assistenza autorizzato
Contatti
Per assistenza tecnica o di assistenza, si prega di contattare la linea di assistenza al numero (+44) 1935 382 222
Sito web: silverlinetools.com/it-IT/Support
Indirizzo:
Toolstream Ltd
Delimitazione
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Regno Unito
Conservazione
- Conservare questo strumento con cura in un luogo sicuro e asciutto fuori dalla portata dei bambini
- Per una conservazione a lungo termine, rimuovere le batterie e riporle separatamente
Smaltimento
Le batterie agli ioni di litio non devono essere smaltite insieme ai rifiut domestici. Se non si conosce un centro di riciclaggio delle batterie agli ioni di litio nella propria zona, contattare le autorità locali o il rivenditore originale per consigli sullo smaltimento delle batterie agli ioni di litio.
Rispettare sempre le normative nazionali per lo smaltimento di elettroutensili non più funzionali e non utilizzabili per la riparazione.
- Non gettare utensili elettrici, batterie o altri rifiut di apparecchiature elettriche ed elettroniche (RAEE) insieme ai rifiut domestici
- Contattare l'autorità locale per lo smaltimento dei rifiut per informazioni sul modo corretto di smaltire gli utensili pneumatici
Risoluzione dei problemi
| Problema Possibile causa Soluzione | ||
| Il LED rosso (15) sul caricabatterie (14) non si illumina per indicare che la batteria (6) si sta caricando correttamente | Batteria non collegata correttamente al caricabatterie | Pulire la presa della batteria del caricabatterie e i contatti della batteria e far scorrere completamente sul caricabatterie in modo che scatti in posizione bloccata |
| Caricabatterie non alimentato Ricontrollare la connessione di rete | ||
| Il pacco batteria ha una capacità ridotta | Batteria non completamente carica | Non rimuovere la batteria fin a quando non viene indicata una carica completa |
| La batteria è stata caricata oltre 100 volte e la capacità ha iniziato a ridursi | Questo è normale per i pacchi batteria. Contattare il rivenditore Silverline per acquistare una batteria sostitutiva | |
| Lo strumento non si avvia quando l'interruttore ON / OFF è acceso | Batteria completamente scarica Ricaricare la batteria o sostituirla con una batteria completamente carica | |
| Batteria difettosa Sostituire la batteria | ||
| Strumento difettoso Contattare il rivenditore o centro assistenza Silverline autorizzato | ||
| Rimozione lenta del materiale | Disco abrasivo troppo fin o usurato | Montare un nuovo nastro di levigatura con grana più grossa |
| Graf sul pezzo dopo la levigatura | Disco abrasivo troppo grosso | Montare la nuova cinghia di levigatura con grana più fin |
| Non è stato rimosso abbastanza materiale | Continuare con la levigatura | |
| Segni di bruciatura sul pezzo | Nastro abrasivo incompatibile con il materiale | Montare il disco abrasivo corretto |
| Troppa pressione esercitata sullo strumento | Usare meno pressione mentre si sposta lo strumento | |
| Eccessiva emissione di polvere | L'aspirazione della polvere non funziona; Disco abrasivo non allineato con i fori di estrazione della polvere nel cuscinetto abrasivo (12); fori di estrazione bloccati | Riallineare il disco abrasivo; sbloccare i fori di estrazione della polvere |
| Sacchetto per la polvere (7) pieno | Sacchetto di polvere vuoto | |
| Sacchetto per la polvere insufficient per l'attività da svolgere | Collegare un sistema di aspirazione della polvere sotto vuoto |
Garanzia Silverline Tools
Questo prodotto Silverline è protetto da una garanzia di 3 anni
Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.
Registrazione dell'acquisto
Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:
- Dati personali
- Informazioni sul prodotto
Una volta che queste informazioni sono state inserite, Il vostro certificati di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificati insieme alla ricevuta d'acquisto.
Termini e condizioni
Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.
SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO
Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirilo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.
Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:
Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.
Affinch la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.
Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.
Le richieste effettuate durante il periodo di garanzia saranno verificata da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.
Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.
Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.
La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.
Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile
gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.
Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.
La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli
Cosa copre la garanzia:
La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.
Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.
Prodotti acquistati e utilizzati all'interno dell'Unione Europea.
Cosa non copre la garanzia:
La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:
La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).
La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.
I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.
L'uso del prodotto per fin non domestici.
La modific o alterazione del prodotto.
Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools. Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools).
Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.
Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.
Garanzia della batteria
Le batterie Silverline sono garantite per 30 giorni. Se si dovesse riscontrare un difetto, che sia di materiale o di fabbricazione, su una batteria registrata durante il periodo di garanzia della batteria, Silverline la sostituirà gratuitamente. Questa garanzia non si applica ad uso commerciale né si estende alla normale usura o ai danni a seguito di incidenti, abuso o uso improprio dell'utensile.
Inleiding
IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
