Tipo di prodotto	Levigatrice-lucidatrice rotativa
Marca	Silverline
Modello	129659
Dimensioni (L x L x A)	485 x 200 x 200 mm
Peso	2,99 kg
Tensione di alimentazione	230 V~, 50 Hz
Potenza assorbita	1 500 W
Velocità a vuoto	1 000 - 3 200 giri/min
Filettatura dell'albero	M14, maschio
Diametro del piatto di supporto	180 mm
Lunghezza del cavo di alimentazione	2 m
Grado di protezione	IP20
Classe di protezione	II (doppio isolamento)
Pressione acustica (LpA)	86,7 dB(A)
Potenza acustica (LWA)	97,7 dB(A)
Vibrazione ponderata (impugnatura principale)	3,403 m/s²
Variatore di velocità	Sì, regolabile
Sistema autoagganciante	Sì, per dischi e cappucci
Accessori inclusi	Piatto di supporto autoaderente, disco abrasivo grana 120, cappuccio lucidante, chiave esagonale, spazzole di carbone di ricambio
Manutenzione	Pulire con un panno umido e detergente delicato; lubrificare le parti mobili; sostituire le spazzole di carbone se usurate
Sicurezza	Interruttore di sicurezza, grilletto di accensione/spegnimento, blocco dell'albero, doppio isolamento
Parti di ricambio e riparabilità	Spazzole di carbone disponibili; piastra di ricambio su toolsparesonline.com; riparazione tramite centro autorizzato Silverline
Garanzia	3 anni (previo registrazione entro 30 giorni)

Domande frequenti - 129659 SILVERLINE

Come assemblare l'impugnatura ausiliaria?

Fissare l'impugnatura ausiliaria (5) sul carter ingranaggi usando le viti esagonali (8) fornite. Serrare con la chiave esagonale.

Come installare il piatto di supporto autoaderente?

Premere il pulsante di blocco dell'albero (6), avvitare il piatto di supporto (10) sull'albero (9) a mano, quindi rilasciare il pulsante.

Come accendere e spegnere l'utensile?

Collegare l'apparecchio, tenerlo con due mani, premere l'interruttore di sicurezza (3), poi il grilletto di accensione/spegnimento (1). Per fermare, rilasciare il grilletto.

Come regolare la velocità?

Utilizzare il variatore di velocità (4): più alto è il numero, più veloce è la velocità. Adattare la velocità al lavoro e non superare mai la velocità massima dell'accessorio.

Quali precauzioni di sicurezza osservare?

Indossare sempre occhiali di protezione, protezioni per l'udito e guanti. Utilizzare una maschera respiratoria in caso di polvere. Non lavorare sotto la pioggia.

Come sostituire le spazzole di carbone?

Scollegare l'utensile. Rimuovere i coperchi di accesso (11) sui lati, rimuovere le spazzole usurate e inserire quelle nuove. Riposizionare i coperchi.

Come effettuare la manutenzione dell'utensile?

Pulire con un panno umido e un detergente delicato. Lubrificare le parti mobili. Verificare regolarmente viti e cavo di alimentazione.

Posso usare l'utensile per la levigatura a umido?

No. Non utilizzare mai questa macchina per la levigatura a umido. Utilizzare solo a secco.

Quali accessori sono compatibili?

Utilizzare dischi abrasivi e cappucci lucidanti autoaderenti. La velocità massima dell'accessorio deve superare quella dell'utensile. Evitare accessori di molatura o spazzolatura.

Dove trovare pezzi di ricambio?

Ordinare su toolsparesonline.com o contattare il rivenditore Silverline. Per le riparazioni, rivolgersi a un centro autorizzato Silverline.

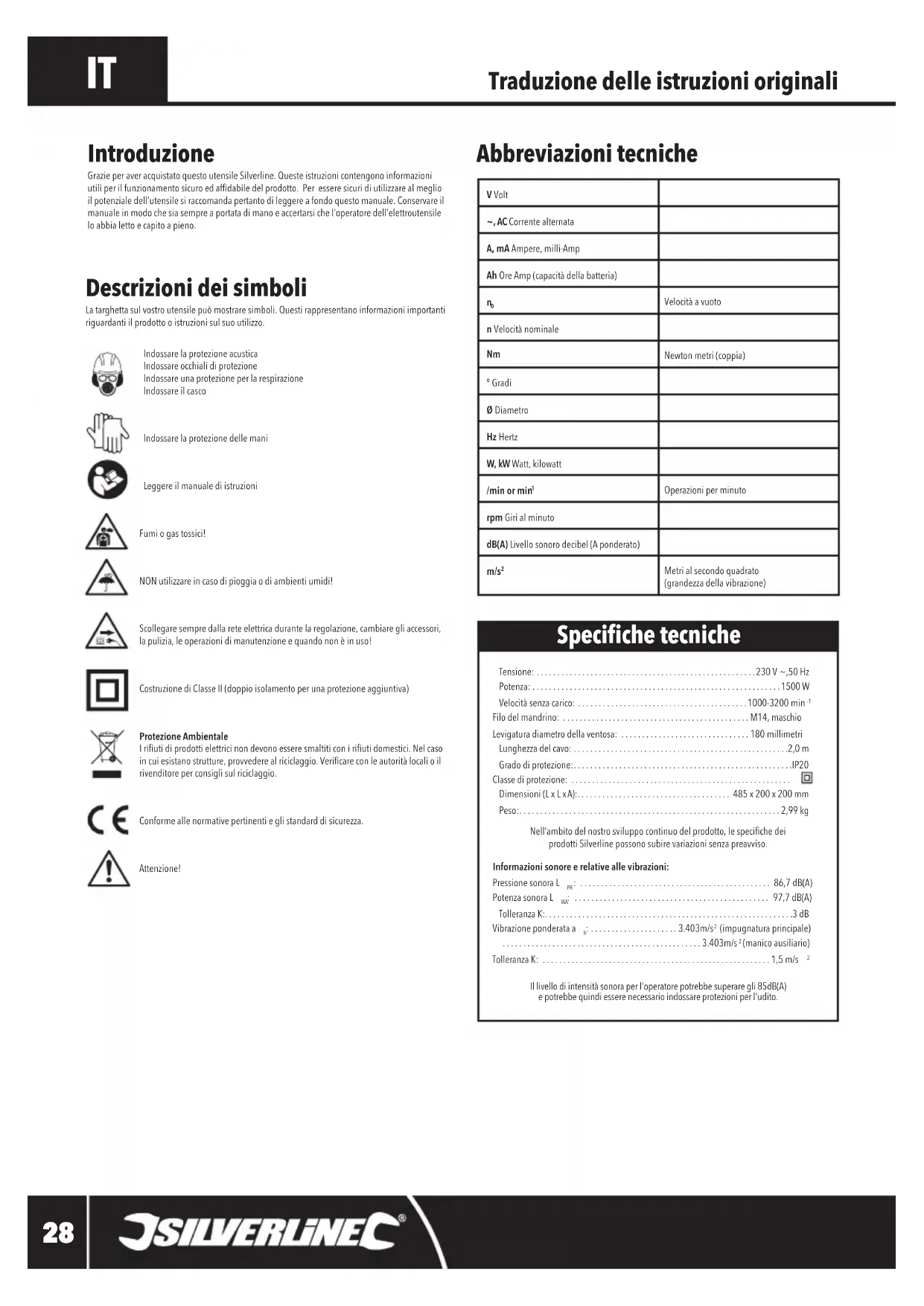

MANUALE UTENTE 129659 SILVERLINE

Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto e capito a pieno.

Descrizioni dei simboli

La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.

Indossare la protezione acustica

Indossare occhiali di protezione

Indossare una protezione per la respirazione

Indossare il casco

Indossare la protezione delle mani

Leggere il manuale di istruzioni

Fumi o gas tossici!

NON utilizzare in caso di pioggia o di ambienti umidi!

Scollegare sempre dalla rete elettrica durante la regolazione, cambiare gli accessori, la pulizia, le operazioni di manutenzione e quando non è in uso!

Costruzione di Classe II (doppio isolamento per una protezione aggiuntiva)

Protezione Ambientale

I rifiuti di prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Nel caso in cui esistano strutture, provvedere al riciclaggio. Verificare con le autorità locali o il rivenditore per consigli sul riciclaggio.

Conforme alle normative pertinenti e gli standard di sicurezza.

Attenzione!

Abbreviazioni tecniche

V Volt
~, AC Corrente alternata
A, mA Ampere, milli-Amp
Ah Ore Amp (capacità della batteria)
r_b	Velocità a vuoto
n Velocità nominale
Nm	Newton metri (coppia)
° Gradi
∅ Diametro
Hz Hertz
W, kW Watt, kilowatt
/min or min ^1	Operazioni per minuto
rpm Giri al minuto
dB(A) Livello sonoro decibel (A ponderato)
m/s ^2	Metri al secondo quadrato (grandezza della vibrazione)

Specifiche tecniche

Tensione: 230 V \~,50 Hz Potenza: 1500 W

Velocità senza carico: 1000-3200 min ^-1

Filo del mandrino: M14, maschio

Levigatura diametro della ventosa: 180 millimetri

Lunghezza del cavo: 2,0 m

Grado di protezione: IP20

Classe di protezione:

Dimensioni (L x L x A): 485 x 200 x 200 mm

Peso: 2,99 kg

Nell'ambito del nostro sviluppo continuo del prodotto, le specifiche dei prodotti Silverline possono subire variazioni senza preavviso.

Informazioni sonore e relative alle vibrazioni:

Pressione sonora L _19 : 86,7 dB(A)

Potenza sonora L 97,7 dB(A)

Tolleranza K: 3 dB

Vibrazione ponderata a 3.403m/s ^2 (impugnatura principale)

3.403m/s ^2 (manico ausiliario)

Tolleranza K: 1,5 m/s ^2

Il livello di intensità sonora per l'operatore potrebbe superare gli 85dB(A) e potrebbe quindi essere necessario indossare protezioni per l'udito.

AVVERTENZA: Indossare sempre una protezione uditiva nel caso in cui il livello sonoro superi gli 85dB(A) e, ove necessario, limitare il limite dell'esposizione. Qualora i livelli sonori risultino fastidiosi, anche indossando le apposite protezioni, interrompere immediatamente l'uso del dispositivo e controllare che le protezioni acustiche siano inserite nel modo adeguato e forniscano il livello adeguato di attenuazione sonora rispetto al livello sonoro prodotto dal dispositivo.

AVVERTENZA: L'esposizione dell'utente alle vibrazioni del dispositivo può causare la perdita di fatto, intorpidimento, pizzicore e riduzione dell'abilità di impugnare oggetti. L'esposizione a lungo termine può causare condizioni croniche. Ove necessario, limitare il periodo di esposizione alle vibrazioni e indossare guanti anti-vibrazioni. Non usare il dispositivo con le mani sotto a una temperatura accettabile, dato che le vibrazioni avranno un impatto maggiore. Usare le cifre indicate nella specifica relativa alle vibrazioni per calcolare la durata e la frequenza di funzionamento del dispositivo.

I livelli sonori e i livelli delle vibrazioni indicati nella specifica sono determinati conformemente a EN60745 o a standard internazionali simili. Le cifre indicano un uso normale dello strumento in condizioni operative normali. Uno strumento a cui viene applicata scarsa manutenzione, montato in modo errato o utilizzato in modo anomalo, può produrre livelli più elevati di rumore e vibrazioni. www.osha.europa.eu fornisce informazioni sui livelli sonori e sui livelli di vibrazioni sul posto di lavoro, informazioni che si potrebbero rivelare utili agli utenti domestici che si servono di questi strumenti per lunghi periodi di tempo.

Istruzioni generali di sicurezza

⚠ AVVERTENZA: Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni potrebbe causare scosse elettriche, incendi e/o gravi lesioni.

AVVERTENZA: L'apparecchiatura non è stata progettata per essere usata da persone (compresi bambini), con capacità fisiche o mentali ridotte o non in possesso dell'esperienza o delle conoscenze, eccetto nel caso in cui queste persone siano supervisionate o abbiano ricevuto istruzioni relativamente all'uso del dispositivo da parte di una persona responsabile della loro sicurezza. Sarà necessario supervisionare i bambini per evitare che giochino con questo dispositivo.

Conservare tutte le avvertenze e le istruzioni per poterle consultare in futuro.

Il termine "dispositivo a corrente" nelle avvertenze riguarda gli attrezzi che fanno uso della corrente (con cavo) oppure di batterie (senza cavo).

1) Sicurezza dell'area di lavoro

a) Tenere l'area di lavoro pulita e ben illuminata. Le aree con oggetti collocati alla rinfusa o le aree buie possono essere fonte di incidenti.

b) Non usare i dispositivi alimentati a corrente in atmosfere esplosive, ad esempio alla presenza di liquidi infiammabili, gas o polveri. I dispositivi alimentati a corrente creano scintille che potrebbero accendere le polveri o i fumi.

c) Tenere i bambini e i passanti alla larga mentre vengono utilizzati dispositivi alimentati a corrente. Le distrazioni possono far perdere il controllo del dispositivo.

2) Sicurezza elettrica

a) Le spine dei dispositivi alimentati a corrente devono corrispondere alle prese di corrente. Non modificare mai la spina. Non usare adattatori con nessun dispositivo alimentato a corrente dotato di messa a terra (massa). L'uso di spine non modificate e prese adeguate ridurrà il rischio di scosse elettriche.

b) Evitare il contatto del corpo con superfici messe a terra quali ad esempio tubi, radiatori, fornelli e frigoriferi. Se il corpo dispone di una messa a terra, aumenta il rischio di scosse elettriche.

c) Non esporre gli accessori a pioggia o condizioni di umidità. Qualora dell'acqua dovesse entrare in un dispositivo alimentato a corrente, ciò aumenterà il rischio di scosse elettriche.

d) Non usare il cavo in modo anomalo. Non usare mai il cavo per trascinare, tirare o scollegare il dispositivo alimentato a corrente. Tenere il cavo lontano da fonti di calore, olio, spigoli appunti o parti mobili. I cavi danneggiati o impigliati aumentano il rischio di scosse elettriche.

e) Quando i dispositivi alimentati a corrente vengono usati all'aria aperta, usare una prolunga adeguata a tal fine. L'uso di un cavo idoneo per l'utilizzo all'aperto riduce il rischio di scosse elettriche.

f) Qualora non sia possibile non usare il dispositivo in zone umide, servirsi di una sorgente di alimentazione protetta da un dispositivo di corrente residua. L'uso di dispositivi di corrente residua riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Restare sempre attenti, osservare ciò che si sta facendo e applicare il buon senso ogni volta che viene utilizzato un dispositivo alimentato a corrente. Non usare questi dispositivi quando si è stanchi o sotto l'effetto di droghe, sostanze alcoliche o farmaci. Mentre si sta utilizzando un dispositivo alimentato a corrente, un momento di disattenzione può causare gravi lesioni personali.

b) Servirsi della strumentazione di protezione personale. Indossare sempre gli occhiali di protezione. L'uso di strumentazione di protezione personale, come ad esempio maschere antipolvere, scarpe di sicurezza anti-scivolamento, elmetti rigidi o protezioni per l'udito, usate nelle condizioni adeguate, contribuiscono a limitare le lesioni personali.

c) Evitare l'avvio del dispositivo in modo non voluto. Verificare che l'interruttore sia in posizione OFF prima di eseguire il collegamento alla sorgente di alimentazione e/o al pacco batteria, sollevare o trasportare lo strumento. Trasportare dispositivi col dito appoggiato sul pulsante di alimentazione, o mettere in funzione dispositivi in fase di trasporto può causare incidenti.

d) Togliere eventuali chiavi di regolazione prima di accendere il dispositivo. Una chiave di regolazione fissata a una componente girevole del dispositivo può causare lesioni personali.
e) Non spingersi troppo oltre. Restare sempre ben appoggiati a terra con i piedi e in perfetto equilibrio. In questo modo sarà possibile garantire un miglior controllo del dispositivo in caso di situazioni impreviste.
f) Indossare indumenti adeguati. Non portare indumenti o gioielli slegati. Tenere i capelli, gli indumenti e i guanti lontano dalle parti in movimento. Vestiti, gioielli o capelli lunghi sciolti possono restare impigliati nelle parti in movimento.
g) Qualora i dispositivi vengano forniti per essere collegati con sistemi di estrazione e raccolta delle polveri, verificare che i summenzionati dispositivi siano vengano collegati e usati in modo adeguato. L'uso di sistemi per la raccolta delle polveri può causare pericoli legati alle polveri stesse.
4) Uso e manutenzione del dispositivo alimentato a corrente
a) Non applicare forza sul dispositivo alimentato a corrente. Usare il dispositivo alimentato a corrente adeguato per la propria applicazione. Il dispositivo alimentato a corrente funzionerà in modo migliore e più sicuro se usato per lo scopo per cui è stato realizzato.
b) Non utilizzare il dispositivo alimentato a corrente se l'interruttore non funziona correttamente spostandosi su on ed off. I dispositivi alimentati a corrente che non è possibile controllare mediante l'interruttore sono pericolosi e devono essere riparati.
c) Scollegare la spina dalla presa di corrente e/o il pacco batterie dal dispositivo prima di intervenire, modificare o riporre gli i dispositivi alimentati a corrente. Queste misure di sicurezza preventiva consentono di ridurre il rischio di avviare per sbaglio il dispositivo alimentato a corrente.
d) Riporre i dispositivi alimentati a corrente a riposo fuori dalla portata dei bambini; non consentire a persone che non hanno familiarità con gli stessi di servirsene. I dispositivi alimentati a corrente sono pericolosi nelle mani di utenti non in possesso della formazione adeguata.
e) Manutenzione dei dispositivi alimentati a corrente. Controllare il mancato allineamento o l'inceppamento delle parti mobili, la rottura di altre componenti o altre condizioni che potrebbero influire sul funzionamento del dispositivo alimentato a corrente. Qualora sia danneggiato, far riparare il dispositivo alimentato a corrente prima dell'uso. Molti incidenti sono causati da dispositivi non regolarmente sottoposti a manutenzione.
f) Conservare gli strumenti di taglio affilati e puliti. Gli strumenti di taglio conservati in modo adeguato, con le estremità affiliate hanno meno possibilità di incepparsi e sono più facili da controllare.
g) Usare il dispositivo alimentato a corrente, gli accessori e le punte, ecc. in conformità con queste istruzioni, prendendo in considerazione le condizioni lavorative e il lavoro da eseguire L'uso dello strumento per operazioni diverse da quelle indicate potrebbe causare situazioni di pericolo.
5) Assistenza
a) Rivolgersi a un tecnico qualificato per la riparazione del dispositivo; servirsi unicamente di pezzi di ricambio identici. In questo modo viene garantita la sicurezza dello strumento.

Sicurezza della Levigatrice lucidatrice

a) Questo dispositivo alimentato a corrente è stato pensato per fungere da levigatore, spazzola metallica e lucidatrice. Leggere tutte le avvertenze, le istruzioni di sicurezza, le illustrazioni e le specifiche fornite in dotazione col dispositivo. Il mancato rispetto delle avvertenze e delle istruzioni di seguito elencate potrebbe causare scosse elettriche, incendi e/o gravi lesioni.
b) Consigliamo di non eseguire operazioni quali ad esempio affilatura o taglio con questo dispositivo. Le operazioni per cui questo dispositivo alimentato a corrente non è stato progettato potrebbero causare pericoli e lesioni personali.
c) Non usare accessori non appositamente progettati e consigliati dal produttore del dispositivo. Il fatto che l'accessorio possa essere collegato al dispositivo non ne garantisce l'effettivo funzionamento.
d) La velocità nominale dell'accessorio deve come minimo corrispondere alla velocità massima indicate sul dispositivo. Gli accessori che operano a una funzione superiore rispetto alla velocità nominale si possono rompere e volare via.
e) Il diametro esterno e lo spessore dell'accessorio devono rientrare nell'indicazione di capacità del dispositivo alimentato a corrente. Gli accessori di dimensioni non adeguate non possono essere protetti o controllati in modo idoneo.
f) Le dimensioni di alloggiamento di ruote, flange, pannelli di supporto o altri accessori si devono adattare in modo adeguato all'albero del proprio dispositivo alimentato a corrente. Gli accessori con i fori per l'alloggiamento che non corrispondono alla struttura di montaggio del dispositivo alimentato a corrente perderanno l'equilibrio, vibrano in modo eccessivo e causando una potenziale perdita di controllo.
g) Non usare accessori danneggiati. Prima dell'uso, ispezionare l'accessorio, come ad esempio le ruote abrasive, al fine di verificare la presenza di schegge, rotture, pannelli di supporto, al fine di verificare la presenza di rotture, lesioni o usura, fili metallici, e verificare che non vi sia nulla di rotto. Qualora il dispositivo alimentato a corrente casa, sarà opportuno ispezionarlo per verificare la presenza di danni oltre che per assicurarsi che gli accessori non siano danneggiati. Dopo aver ispezionato e installato un accessorio, posizionare se stessi e i passanti lontano dalla superficie dell'accessorio girevole, e avviare il dispositivo alla velocità massima senza carico per un minuto. Gli accessori danneggiati di norma si spezzano durante il periodo di prova.

h) Indossare la strumentazione di protezione personale. A seconda dell'applicazione, usare protezioni per il volto, occhiali o maschere di sicurezza. A seconda delle necessità, indossare maschere per la polvere, protezioni uditive, quanti e grembiuli da laboratorio in grado di fermare i piccoli frammenti di prodotti abrasivi o pezzi in fase di lavorazione. La protezione per gli occhi deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera anti-polvere o il respiratore devono essere in grado di filtrare le particelle generate dall'operazione in corso di svolgimento. Un'esposizione prolungata a sorgenti sonore molto rumorose può causare perdite dell'udito.
i) Tenere i passanti a una distanza sicura dall'area di lavoro. Chiunque acceda all'area di lavoro dovrà indossare l'adeguata strumentazione protettiva personale. Frammenti del pezzo da sottoporre a lavorazione o di un accessorio rotto potrebbero volare via e causare lesioni oltre l'area in cui viene eseguito il lavoro.
j) Tenere il dispositivo unicamente per le superfici di impugnatura isolate, quando si stanno eseguendo operazioni in cui l'accessorio di taglio potrebbe entrare in contatto col cablaggio nascosto o col cavo di alimentazione. Il contatto dell'accessorio di taglio con un cavo "sotto tensione" può esporre le componenti metalliche del dispositivo "sotto tensione", e potrebbe dunque trasmettere una scossa elettrica all'operatore.
k) Posizionare il cavo lontano dall'accessorio girevole. Qualora si perda il controllo, il cavo può essere tagliato o restare impigliato, e le mano o il braccio potrebbero essere trascinati nell'accessorio girevole.
I) Non appoggiare mai il dispositivo di alimentazione fino a che l'accessorio non ha raggiunto un blocco completo. L'accessorio girevole potrebbe afferrare la superficie di lavoro e far perdere all'utente il controllo del dispositivo.
m) Non far funzionare il dispositivo alimentato a corrente mentre lo si trasporta di lato. Un ulteriore contatto con l'accessorio girevole potrebbe strappare i vestiti, facendo pericolosamente avvicinare l'accessorio al vostro corpo.
n) Pulire a intervalli regolari le prese d'aria del dispositivo alimentato a corrente. La ventola del motore aspirerà le polveri all'interno dell'alloggiamento, e un accumulo eccessivo di metallo in polvere potrebbe costituire un pericolo a livello elettrico.
o) Non usare il dispositivo alimentato a corrente vicino a materiali infiammabili. Basterebbero delle scintille per far scoppiare un incendio.
p) Non usare accessori che richiedono liquidi di raffreddamento. L'uso di acqua o di altri liquidi di raffreddamento potrebbe causare elettrolocuzione o scosse.
- Utilizzare il tipo corretto accessorio di levigatura o di lucidatura per l'attività e materiale in lavorazione. Controllare l'etichetta del disco o l'accessorio per sapere se è opportuno utilizzare sul pezzo.
- La velocità massima del accessorio deve essere sempre superiore alla velocità massima della macchina su cui sono montati
- Assicurarsi che l'accessorio sia correttamente e saldamente montato prima dell'uso. Far funzionare la macchina con il disco o l'accessorio montato, ma senza carico, per un periodo di tempo ragionevole prima di tentare di tagliare / smerigliare. In caso di vibrazioni eccessive, fermare la macchina, indagare e correggere la causa prima dell'uso. Cercare una guida professionale, se siete in dubbio su come far funzionare la macchina in modo sicuro
- Tutti i dischi e gli accessori devono essere controllati prima dell'installazione. Se un disco è danneggiato in alcun modo, come ad esempio scheggiato, fratturato o deformato, NON UTILIZZARE e scartare. Se non si è certi se un disco è sicuro per operare, NON UTILIZZARE e scartare via
- Assicurarsi sempre che gli accessori sono adatti per l'uso. Controllare la data di scadenza sull'etichetta. I dischi a base di resina e altri dischi da taglio NON POSSONO essere usati con sicurezza oltre la data di scadenza
- Non lasciare che i dischi diventano bagnati o sporchi di olio. Se si sospetta che il disco si è degradato in deposito, o se non si è certi se la sua data di scadenza è stata superata, NON USARE E GETTARE VIA
- Non tentare di levigare, lucidare o tagliare magnesio o qualsiasi lega che ha un alto contenuto di magnesio
- Tenere la macchina in modo appropriato per garantire che i detriti prodotti non cadono sulla pelle o gli indumenti
- Non utilizzare il blocco perno centrale mentre lo strumento è in funzione
- I dischi continueranno a ruotare per qualche tempo dopo che la macchina è stata spenta. Lasciare le parti in movimento di arrestarsi completamente, senza interferenze. Non cercare di fermare la macchina tenendo un oggetto contro il disco. MAI posizionare lo strumento fino a quando il disco ha completamente smesso di muoversi

Familiarizzazione con il prodotto

1	Interruttore On/Off
2	Maniglia posteriore
3	Pulsante di blocco di sicurezza
4	Chiera di controllo velocità
8	Viti esagonali della maniglia
9	Mandrino
10	Ilatorello a fissaggio strappo
11	Trappo accesso spazzole
12	Iori ventilazione motor

Accessori (non illustrato):

• 1 x Chiave esagonale
  • 1 x Spazzole di ricambio
  • 1 x P80 Disco di levigatura a fissaggio strappo
  • 1 x Culfia di lucidatura a fissaggio strappo

Uso Previsto

Lucidatrice rotativa con velocità variabile e girevole azione impugnatura regolabile, usato per lavori leggeri a medi di levigatura e lucidatura, utilizzando appositi cofani lucidatura, dischi abrasivi e composti

Disimballaggio dello strumento

• Disimballare con attenzione il prodotto e procedere a un'ispezione. Acquisire familiarità con tutte le caratteristiche e funzioni
• Verificare che tutte le componenti del dispositivo siano presenti e in buone condizioni. Qualora eventuali componenti siano mancanti o danneggiate, provvedere alla sostituzione delle stesse prima di iniziare a usare il dispositivo

Prima dell'uso

AVVERTENZA: Verificare che il dispositivo sia scollegato dalla presa di corrente prima di fissare o sostituire eventuali accessori o eseguire eventuali regolazioni.

Montaggio della maniglia

1. Inserire la maniglia anteriore (5) sui dispositivi di montaggio della maniglia stessa (3)

2. Serrare in posizione servendosi dei bulloni esagonali (4) forniti in dotazione

Nota: La posizione della maniglia anteriore può essere modificata allentando i bulloni esagonali, spostando le maniglia nella posizione desiderata, quindi serrando nuovamente i bulloni esagonali.

Assemblaggio della impugnatura supplementare

- l'impugnatura supplementare (5) deve essere montata sulla macchina prima dell'uso:

1. Utilizzare le viti del manico esagonale (8) in dotazione per adattarsi all'impugnatura supplementare (5) attraverso i fori di fissaggio su entrambi i lati della scatole degli ingranaggi (7), (Figura A)

2. Utilizzare la chiave esagonale in dotazione e serrare le viti della maniglia esagonale fermamente, per garantire che l'impugnatura supplementare è in posizione

Montaggio del platorello a fissaggio strappo

- Il platorello a fissaggio strappo (10) devono essere montate in modo sicuro al mandrino (9) prima dell'uso:

1. Premere e tenere premuto il pulsante di blocco del mandrino (6) con una mano, e ruotare lentamente il mandrino con l'altra mano fino a che si blocca

2. Il platorello può essere avvitato sul mandrino e serrato

ATTENZIONE: Il platorello a fissaggio strappo è serrato a mano. Fare attenzione a non incrociare o stringere eccessivamente.

1. Rilasciare il pulsante di blocco del mandrino

Inserimento di cuffie, spugne e dischi di lucidatura

- La spugna di lucidatura con sistema a fissaggio strappo P80, dischi di levigatura a fissaggio strappo e altri accessori di levigazione / lucidatura, (non forniti in dotazione) possono essere premuti sul lato della base con sistema a fissaggio strappo (1)

- Tirare delicatamente il dispositivo dalla base con sistema a fissaggio strappo per rimuoverlo Nota: Verificare sempre che le superfici con sistema Hook and Loop siano prive di sporcizia e detriti prima di fissare eventuali accessori (cfr. anche istruzioni nella sezione "Manutenzione").

Funzionamento

AVVERTENZA: Indossare SEMPRE la protezione per gli occhi, protezioni per il sistema respiratorio e l'udito e anche quanti adatti quando si utilizza questo strumento.

Accensione e spegnimento

ATTENZIONE: Non attivare lo strumento o disattivare quando è in contatto con il pezzo. Ciò può provocare gravi lesioni per l'operatore e accorciando sensibilmente la durata del grilletto On/ Off (1).

1. Collegare la macchina alla rete elettrica

2. Tenere lo strumento con entrambe le mani con una mano sull'impugnatura posteriore (2) e l'altra mano sulla maniglia ausiliaria (5)

3. Premere il pulsante di blocco di sicurezza (3)

4. Premere l'interruttore On/Off

5. Lasciare che lo strumento raggiunga la velocità desiderata prima di portare la macchina a contatto con il pezzo

6. Rimuovere la levigatrice / lucidatrice dal pezzo prima di spegnere

7. Per fermare la macchina, rilasciare l'interruttore On / Off

ATTENZIONE: SEMPRE attendere che la macchina si è arrestata prima di mettere giù.

Regolazione della velocità del dispositivo

- La velocità del dispositivo viene controllata servendosi del selettore di velocità variabile (4); un numero elevato indica un'impostazione di velocità superiore

AVVERTENZA: Impostare sempre il selettore di controllo della velocità sulla velocità corretta per il compito da eseguire.

AVVERTENZA: Non superare mai la velocità massima dell'accessorio installato.

Consigli per la lucidatura

• Verificare che l'area da lucidare sia pulita e asciutta.
- Scegliere unicamente componenti di lucidatura compatibili col materiale da lucidare e col metodo di applicazione. Leggere e comprendere le informazioni fornite col composto di lucidatura prima dell'uso
- Qualora i usino spugne di lucidatura, applicare il composto di lucidatura in modo uniforme alla spugna di lucidatura e collocare la spugna stessa contro la superficie di lavoro
- Tenere saldamente la macchina, usando entrambe le mani, servendosi delle maniglie fornite in dotazione. La spugna di lucidatura dovrebbe essere solo leggermente a contatto con la superficie di lavoro
- Accendere la macchina, e lavorare la superficie servendosi di un movimento "tipo scopa". Fermarsi e aggiungere ulteriore composto, ove necessario
- Quando è stata coperta tutta la superficie, fermare la macchina e lasciar asciugare il composto (attenersi alle indicazioni fornite dal produttore)
- Fissare una cuffia di lucidatura pulita alla macchina e lavorare sulla superficie come in precedenza, fino a che non verrà rimosso tutto il composto di lucidatura visibile

Consigli per la levigatura

AVVERTENZA: Questa macchina è stata progettata in primis per essere uno strumento di lucidatura. È altresì adatta per piccoli interventi di levigazione, ad esempio levigazione pre-lucidatura, ma non è stata progettata per rimuovere quantitativi elevati di materiale. Servirsi di una levigatrice diversa, ad esempio una levigatrice a nastro, qualora ciò fosse necessario.

⚠ AVVERTENZA: Non usare MAI questa macchina per la levigazione a umido.

AVVERTENZA: Quando si eseguono le operazioni di levigazione, usare SEMPRE le protezioni respiratorie adeguate.

• Lasciare che il dispositivo raggiunga la velocità richiesta prima di mettere la carta abrasiva in contatto con il pezzo da sottoporre a lavorazione
• Iniziare con una carta abrasive ruvida spessa, per poi diminuire progressivamente il livello di spessore fino a raggiungere il livello di finitura adeguato
• Applicare solo una leggera pressione alla levigatrice. Premendo troppo forte sulla superficie di lavoro si rischia di surriscaldare il motore o danneggiare la superficie di lavoro
• Levigare la superficie di lavoro in modo uniforme. La macchina lavora con movimenti girevoli; non sarà quindi necessario usare la grana
• Utilizzare solo la levigatrice 'piatta' al lavoro. Inclinando la levigatrice sul suo bordo potrebbe danneggiare il pezzo

Accessori

Un'ampia gamma di accessori e consumabili, ad esempio spugne di lucidatura, cuffie in lana d'agnello, dischi di levigatura con sistema a fissaggio strappo e componenti per la lucidatura tutti disponibili presso un rivenditore Silverline. Per i pezzi di ricambio invitiamo a consultare il sito toolsparesonline.com

Manutenzione

AVVERTENZA: Scollegare SEMPRE dalla corrente prima di eseguire eventuali interventi di ispezione, manutenzione o pulizia.

Ispezione generale

- Controllare a intervalli regolari che tutte le viti di fissaggio siano strette saldamente - Ispezionare il cavo di alimentazione del dispositivo prima di ogni uso, al fine di verificare la presenza i danni o segni di usura. Le riparazioni dovrebbero essere eseguite da un centro assistenza autorizzato Silverline. Questa indicazione vale anche per le prolunghe usate con questo dispositivo

Pulizia

ATTENZIONE: Prestare particolare attenzione a pulire a fondo la macchina se usato sia per legno e metallo. Scintille da lavoro del metallo possono facilmente prendere fuoco polvere di legno.

• Mantenere pulito lo strumento in ogni momento. La sporcizia e la polvere causano una rapida usura delle componenti interne e riducono la durata di vita del dispositivo stesso. Pulire il corpo della macchina con una spazzola morbida o un panno asciutto. Ove disponibile, usare aria pulita, secca e compressa tramite i fori di ventilazione
• Pulire l'alloggiamento del dispositivo con un panno umido servendosi di un detergente delicato. Non usare alcol, petrolio o agenti detergenti troppo forti
  • Non usare mai agenti caustici per pulire le componenti in plastica

Lubrificazione

- Lubrificare leggermente tutte le componenti mobili a intervalli regolari servendosi di un lubrificante spray adeguato.

Spazzole

• Nel corso del tempo le spazzole di carbonio all'interno del motore si potrebbero usurare
• Delle spazzole eccessivamente usurate possono causare perdita di corrente, funzionamento a intermittenza o scintille visibili a occhio nudo
• Qualora si sospetti l'usura delle spazzole, farle sostituire presso un centro assistenza autorizzato Silverline.

NB: Un set di spazzole di carbone vengono fornite con questo strumento.

• Per la sostituzione delle spazzole:

1. Rimuovere i tappi di accesso (11) da entrambi i lati della macchina
2. Rimuovere le spazzole usurata e sostituire
3. Sostituire il tappo di accesso spazzola
4. In alternativa, fate eseguire la manutenzione alla macchina presso un centro assistenza autorizzato Silverline

Superfici a fissaggio strappo

• Superfici devono essere pulite, prive di sporcizia e corpi estranei, come i capelli, fibre, sabbia, ecc
• In modo di poter fornire un'adeguata aderenza per il fissaggio degli accessori, superfici a fissaggio strappo devono essere in buone condizioni
• Quando viene utilizzato estensivamente, diventeranno allungate o rotte, e il meccanismo non può più fornire la forza necessaria di adesione

NB: Platorello a fissaggio strappo di questa levigatrice (10) non è un elemento di garanzia. Le sostituzioni possono essere ottenuti da www.toolsparesonline.com.

Contatto

Per consigli tecnici e per eventuali riparazioni, contattare il nostro servizio di assistenza telefonico al numero ([phone]

Pagina web: silverlinetools.com/it-IT/Support

Indirizzo:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Conservazione

- Riporre questo dispositivo con cura in un luogo sicuro e asciutto fuori dalla portata dei bambini

Smaltimento

Rispettare sempre le normative nazionali per lo smaltimento di attrezzi a corrente che non sono più funzionali e possono essere riparati.

• Non smaltire gli attrezzi a corrente o altri rifiuti elettrici ed elettronici (WEEE) con i normali rifiuti domestici
• Contattare l'ente locale per lo smaltimento dei rifiuti per informazioni sul modo corretto di smaltire attrezzi a corrente

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:

- Dati personali

- Informazioni sul prodotto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini e condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.

Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.

Inleiding

IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
