Producttype	Dubbelwerkende pneumatische schuurmachine
Maximale werkdruk	6,3 bar (90 psi)
Luchtverbruik	113 L/min (4 pi³/min)
Luchtaansluiting	1/4" BSP met twee mannelijke snelaansluitingen (type EN 6 en EQ 4)
Minimale slangdiameter	9,5 mm (3/8")
Onbelaste snelheid	10 000 min⁻¹
Maximale plaatssnelheid	12 000 min⁻¹
Plaatdiameter	150 mm
Asmaat	M8
Gewicht	1,5 kg
Geluidsdrukniveau	87 dB(A)
Geluidsvermogensniveau	98 dB(A)
Gewogen trilling	2 m/s²
Orbitale modi	Vaste baan en willekeurige baan
Voeding	Perslucht, max 6,3 bar
Garantie	3 jaar (bij registratie binnen 30 dagen)
Smering	Olie voor pneumatisch gereedschap (geen motorolie)
Beschermingsmiddelen	Gehoor-, oog-, ademhalingsbescherming, handschoenen aanbevolen

Veelgestelde vragen - 580430 SILVERLINE

Welke luchtdruk moet ik gebruiken voor de Silverline 580430 schuurmachine?

De maximale werkdruk is 6,3 bar (90 psi). Overschrijd deze druk nooit. Gebruik de laagste druk die nodig is voor de taak.

Hoe installeer ik de steunplaat?

Schroef de steunplaat (6) op de aandrijfas (8) door met de klok mee te draaien. Draai met de hand vast. Gebruik indien nodig een sleutel om de as te blokkeren. Om te verwijderen, draai tegen de klok in.

Hoe wijzig ik de orbitale modus (vast of willekeurig)?

Koppel de luchttoevoer los. Draai de asvergrendeling (7): voor vaste baan, lijn de molenvlakte uit met de afvlakking van de as; voor willekeurige baan, draai zodat de platte kant naar de as wijst. Controleer of de as vrij draait in willekeurige modus.

Welke olie moet ik gebruiken voor smering?

Gebruik uitsluitend olie voor pneumatisch gereedschap. Gebruik nooit gewone motorolie. Giet 3 tot 4 druppels in de luchtingang voor elk gebruik als er geen in-line smeerapparaat is geïnstalleerd.

Wat te doen als het apparaat langzaam werkt?

Controleer de luchtdruk (raadpleeg de technische gegevens). Als de druk correct is, giet dan olie voor pneumatisch gereedschap in de luchtingang. Als het probleem aanhoudt, probeer het gereedschap in korte stoten te laten werken om verstoppingen los te maken, of reinig het gaasfilter van de snelaansluiting.

Hoe maak ik de schuurmachine schoon?

Koppel altijd de luchttoevoer los en druk het systeem af voor het reinigen. Gebruik een zachte borstel of droge doek om de buitenkant schoon te maken. Gebruik geen agressieve oplosmiddelen.

Kan ik schuurschijven van een andere maat dan 150 mm gebruiken?

Nee, gebruik uitsluitend schuurschijven met een diameter van 150 mm met zelfklevende rug, volgens de specificaties van de fabrikant.

Hoe stel ik de snelheid van de schuurmachine in?

Houd het apparaat stevig vast, druk de snelheidsregelaar (3) volledig in en draai langzaam aan de vermogensregelaar (2) om de snelheid aan te passen. Laat de snelheidsregelaar los zodra de instelling is voltooid.

Welke beschermingsmiddelen moet ik dragen tijdens gebruik?

Draag altijd oogbescherming, gehoorbescherming (het geluidsniveau kan hoger zijn dan 85 dB(A)), en ademhalingsbescherming als het stof giftig is. Handschoenen en beschermende kleding worden ook aanbevolen.

Hoe registreer ik de 3-jarige garantie?

Registreer uw product op silverlinetools.com binnen 30 dagen na aankoop. U heeft uw persoonlijke gegevens en aankoopgegevens nodig. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING 580430 SILVERLINE

Hartelijk dank voor de aankoop van dit Silverline-product. Deze handleiding omvat informatie die nodig is voor een veilig en efficien gebruik van dit product. Dit product is in het bezit van uneie kenmerken en, zelfs indien ubekend bent met gelijkaardige producten, is het nodig om deze handleiding aandachtig door te lezen om er zeker van te zich dat u de instructies volledig begrijpt. Zorg ewoor dat alle gebruikers van het product deze handleiding volledig gelezen en begrenpen hebben. Bewaar deze instructies bij het product, zodate later nog eens kunt raadplegen.

Beschrijving van de symbolen

Op het typeplaatje van uw product hunken symbolen voorkomen. Deze vertegenvoordigen belangrijke informatie met betrekking tot het product of instructies met betrekking tot het gebruik ervan.

Draag gehoorbeschemming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

WAARSCHUWING: Om het risico op letsel te verminderen,要去 de gebruiker de handleiding lezen.

Voorzichtig!

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen.

Milieubescherming

Pneumatics gereedschap mag Niet met het normale huisvuiil worden weggegooid. De machines bevatten olie en andere smeermiddelen. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Technische afkortingen

\( {\mathrm{n}}_{0} \)	Onbelaste snelheid
psi Pond per vierkante inch
bar Metrische eenheid van druk
L/min Liters per minuut
cfm Kubieke voet per minuut
Ø Diameter
\( {\operatorname{min}}^{-1} \)	Operatives per minuut
BSP British Standard Pipe (schroefdraad)
dB(A) Decibel geluidsniveau (A-gewogen)
\( \mathrm{m}/{\mathrm{s}}^{2} \)	Meters per secondekwadraat (trillingsamplitude)

Specifications

Maximale bedrijsdruk 6,3 bar (90 psi)

Luchtverbruik 113 l/min (4 cfm)

Luchtinlaat 1/4 BSP, geleverd met twee mannelijke snelkoppelingen (EN-6 'UK' en EO-4 'Europese' types) voor de luchtleiding

Min. slang diameter. 9,5 mm (3/8")

Onbelaste nselheid 10.000 min

Maximale schuursnelheid. 12.000 min

Schijfdiameter .0150 mm

Spindelgrotte M8

Gewicht 1,5 kg

In het kader van once voortgaande productontwikkeling kennen de specificaties van Silverline-producten zonder Voorafgaande kennisgeving worden gewijzigd.

Geluids-en trillingsgegevens

Geluidsdru L 87 dB(A)

Geluidsvermögen L. 98 dB(A)

Onzekerheid K 3 dB(A)

Trillingsemissiewaarde a. 2 m/s

Onzekerheid K 1,5 m/s

De geluidsintensiteit voor de bediener kan 85 dB(A)

overschrijden en gehoorbescheming is nooodzakelijk.

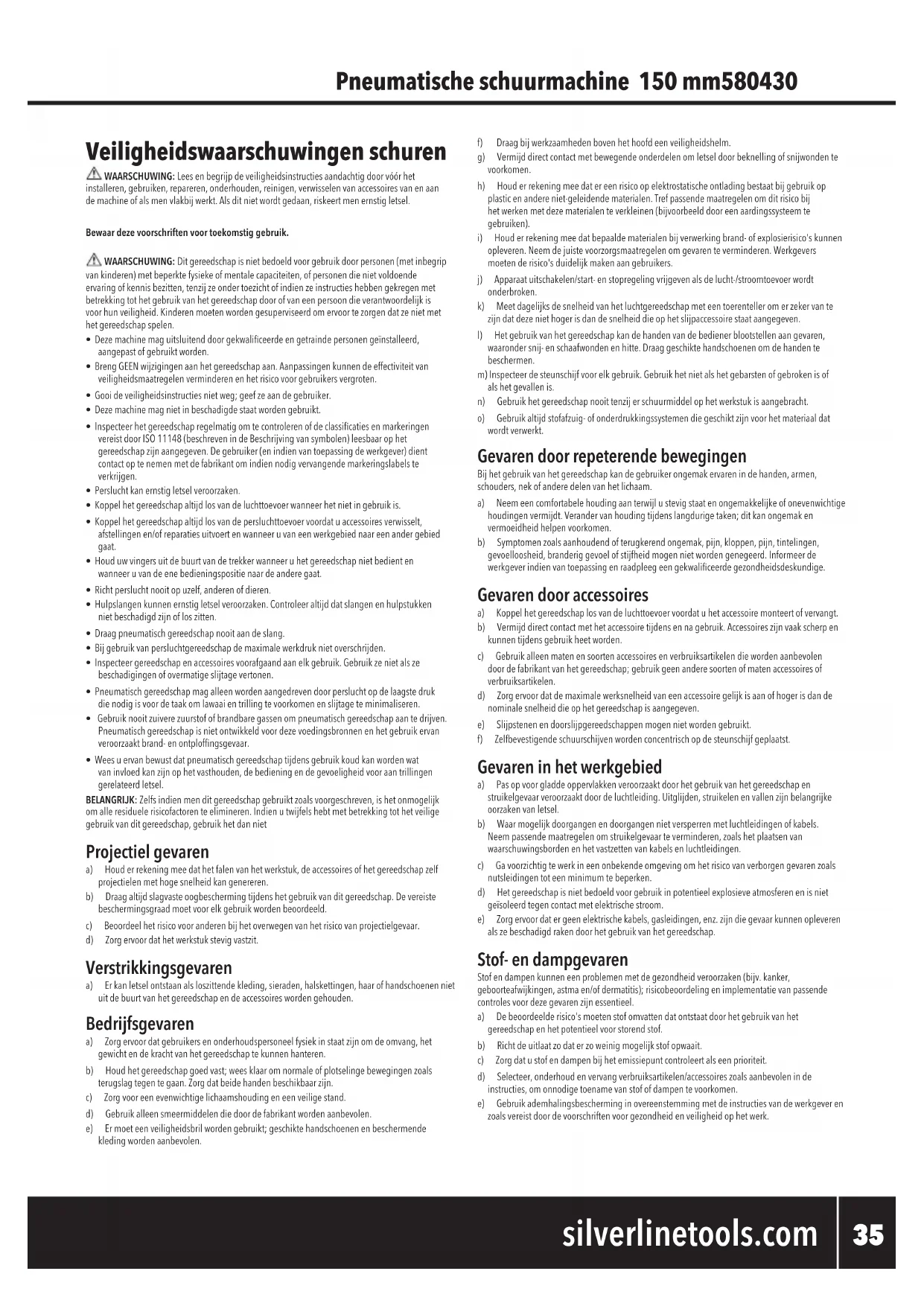

Veiligheidswaarschuwingen schuren

WAARSCHUWING: Lees en begrijp de veiligheidsinstrumenties aandachtig door voor het installeren, gebruiken, repareren, onderhouden, reinigen, verwisselen van accessoires van en aan de machine of als men vlakBij werkt. Als dit nicht worden gedaan, riskeert men ernst letsel.

Bewaar deze voorschriften voor toekomstig gebruik.

WAARSCHUWING: Dit gereedschap is Niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysiekte of mentale capacititeien, of personen die Niet voldoende erwarting of kennis bezitzen, tenzij ze onder toezoek of indien ze instructies hebben gekreten met betrekking tot het geebruik van het gereedschap door of van een persono die verantwoordelijk is voor hun verilighide. Kinderen moeten worden gesuperviseerd om ewoor te zorgen dat ze Niet met het gereedschap spelien.

• Deze machine mag uitsluitend door gekwalificierde en getrainde personen geinstalleerd, aangepast of gebruikt worden.
• Breng GEEN wijzigingen aan het gereedschap aan. Aanpassingen kanne de efectiviteit van verilgheidsmaatregelen verminderen en het risico voor gebruikers vergroten.
  Gooi de veiligheidsinstructies Niet weq; geef ze aan de gebruiker.
• Deze machine mag nicht in beschadigde staat worden gebruikt.
• Inspector het gereedschap regelmatig om te controlleren of de classificaties en markeringen vereist door ISO 11148 (beschreiben in de Beschrijving van symbolen) leesbaar op het gereedschap zich aangegeven. De gebruiker (en indien van toepassing de werkgeber) diet contact op te nemen met de fabrikant om indien nodig verrangende markingslabsets verkrijgen.
• Perslucht kan ernstig letsel veroorzaken.
  Koppel het gereedschap alotijd los van de luchttoevoer wanneer het Niet in gebruik is.
• Koppel het gereedschap altiijd los van de persluchttoevoer voordat u accessoires verwisselt, afstellenen en/of reparaties uitvoert en wanner u van een werkgebied aan een ander gebied vaat.
  Houd uw vingers uit de buurt van de trekker wanner u het gereedschap niet bedient en wanner u van de ene bedieningspositie waar de andere gaat.
• Richt perslucht nooit op uzelf, andereen of dieren.
• Hulsplangen können ernstig letsel veroorzaken. Controller er altijd dat slangen en hulpstukken nicht beschadigd zich in los zitten.
• Draag pneumatisch gereedschap nooit aan de slang.
  Bij gebruik van persluchtgereedschap de maximale werkdruk Niet overschrijden.
• Inspectorie gereedschap en accessoires Voorafgaand aan elk gebruik. Gebruik zien als ze beschadigingen of overmatige slijtage vertonen.
• Pneumatisch gereedschap mag alleen worden aangedreven door perslucht op de laagste druk die nodig isoor da taak om lawaai en trilling te voorkomen en slijtagte to minimaliseren.
• Gebruik nooit zuivere zuurstof of brandbare gassen om pneumatisch gereedschap aan te vrijen. Pneumatisch gereedschap is niet ontwikkel voorhee voedingsbronnen en het gebruik ervan verroorzaakt brand- en ontploffingsgevaar.
• Wees u ervan bewust dat pneunatisch gereedschapijdens gebruik koud kan worden wat van invloed kan zich op het vasthouden, de bediening en de gevoeligheid voor aan trillingen gerlateeldert letsel.

BELANGRIJK: Zelfs indien men dit gereedschap gebrukt zoals voorgeschren, is het onmogelijk om alle residueule risicofactoren te elimineren. Indien u twijfels hebt met betrekking tot het verilige grabuik van dit gereedschap, gebruik het dan Niet

Projectiel gevaren

a) Houd er rekening mee dat het falen van het werkstuk, de accessoires of het gereedschap zich projectielen met hove sleidheid kan genereren.
b) Draag algtd slagvste oogbescherming tijdens het gebruik van dit gereedschap. De vereiste beschemmingsgraad moet voor elk gebruik worden beoordeeld.
c) Beoordeel het risico voor anderen bij het overwegen van het risico van projectielgevaar.
d) Zorg ervoor dat het werkstuk stevig vastzit.

Verstrikkingsgevaren

a) Er kan letset ontstaan als loszittende kleding, sieraden, halskettingen, haar of handschoenen nicht uit de buurt van het gereedschap en de accessoires worden gehonden.

Bedrijfsgevaren

a) Zorg ervoor dat gebruikers en onderhoudspersoneel fysiiek in staat zich om de omvang, het gewicht en de kracht van het gereedschap te konnen hanteren.
b) Houd het gereedschap goed vast; wees klaar om normale of plotselinge bewegingen zoals terugslag tegen te gaan. Zorg dat beide handen beschikbaar zich.
c) Zorg voor een evenwichtige lichaamshouding en een veilige stand.
d) Gebruik alleen smeermiddelen die door de fabrikant worden aanbevolen.
e) Er moet een veiligheidsbril worden gebruikt; geschichte handschoenen en beschemende kleding worden aanbevolen.

f) Draag bij werkzaamheden boven het hoofd een veiligheidsheim.
g) Vermijd direct contact met bewegende onderdelen om letsel door beknelling of snijwonden te voorkomen.
h) Houd er rekening mee dat er een risico op elektrostatische ontlading bestaat bij gelebruik op plastic en andere nicht-gelieidende materiaielen. Tref passende maatregelen om dit risico bij het werkken met deze materiaielen te verkleinen (bijvoorbeeld door een aardingssysteme te gelebruiken).
i) Houd er rekening mee dat bepaalde materielen bij verwerking brand- of explosierisico's kunnen opleveren. Neem de jeuste voorzorgsmaatregelen omGeVaren te verminderen. Werkgevers moeten de risico's duidelijk makeen aan gebruikers.
j) Apparaat uitschakelen/start-en stopregeling vrijgeven als de lucht-/stroomtoevoer worden onderbroken.
k) Meet dagelijks de slelheid van het luchtgeredschap met een toerenteller om er zeker van te waar den dat ze de niet hoger is dan de slelheid die op het slijpaccessaire staat aangegeven.
I) Het gebruik van het gereedschap kan de handen van de bedienerblootstellen aan gewaren, waaronder sijn en schaufonden en ditte. Draag geschichte handschoenen om de handen te beschermen.

m) Inspector de steunshijf voor elk gebruik. Gebruik het Niet als het gebarsten of gebrozen is of als het gezallen is.

n) Gebruik het gereedschap nooit tenzij er schuurmiddel op het werkstuk is angebracht.
o) Gebruik alkijd stofafzug- of onderdrukkingssystemen die geschikt zich voor het materiaal dat wordt verwerk.

Gevaren door repeterende bewegingen

Bij het gebruik van het gereedschap kan de gebruiker ongemak ervaren in de handen, armen, schouders, nek of andere delen van het lichaam.

a) Neem een comfortabele houding aan terwijl u stevig staat en ongemakkelijke of onevenwichtigige houdingen vermijdt. Verander van houdingijdens langdurige taken; dit kan ongemak en vermoeidheid helpen voorkomen.
b) Symptomen zoals aanhoudend of terugkerend ongemak, pijn, kloppen, pijn, tintelingen, gevoelloosheid, brandering gevoel of stiftief碍ogen nicht worden gezende. Informeer de werkgeveindien van toepassing en raadpieeg een gekwaliticeerde gezegendheidseskundige.

Gevaren door accessoires

a) Koppel het gereedschap los van de luchttoevoer voordat u het accessoire monteert of verwangt.
b) Vermijd direct contact met het accessoire tijdens en na gebruik. Accessoires zijn vaak scherp en hun den tijden gebruik heet worden.
c) Gebruik allemen maten en soorten accessoires en verbruiksartikelen die worden aanbevolen door de fabrikant van het gereedschap; gebruik geen andere soorten of maten accessoires of verbruiksartikelen.
d) Zorg ervoor dat de maximale werksnelheid van een accessoire gelijk is aan of hoger is dan de nominale snelheid die op het gereedschap is aangegeven.
e) Slijpstenen en doorsijpgereedschappen mogen nicht worden gebruikt.
f) Zelfbevestigende schuurschijven worden concentrisch op de steunschijf geplaatst.

Gevaren in het werkgebied

a) Pas op voor gladde oppervaklen verzoorzaakt door het gebruik van het gereedschap en struikelgevaar verzoorzaakt door de luchtleiding. Uitglieden, struikelen en vallen zijn belangrijke orzaken van hetsetl.
b) Waar mogelijk doorgangen en doorgangen Niet versperren met luchtleidingen of kabels. Neem passende maatregelen om struikelgevaar te verminderen, zoals hetplaatsen van waarschuwingsborden en het vastzetten van kabels en luchtleidingen.
c) Ga voorzichtig te werk in een onbekende omgeving om het risico van verborgen gezaren zoals nutsleidingen tot een minimum te beperken.
d) Het gereedschap is Niet bedoeld voor gebruik in potentieel explosieve atmosferen en is Niet geisoleerd gegen contact met elektrische stroom.
e) Zorg ervoor dat er geen elektrische kabels, gaseleidingen, enz. zich die gevaarKnown opleveren als ze beschadigd raken door het gebruik van het gereedschap.

Stof- end dampgevaren

Stof en dampen kannen een problemen met de gezondheid verroorzaken (bijv. kanker, geboorteafwijkingen, astma en/of dermatitis); risicobeoodeling en implementationatie van passende controles voor每次都 gesaren zijn essentielie.

a) De beoordeelde risico's moeten stof omvatten dat ontstaat door het gebruik van het gereedschap en het potentieel voor storend stof.
b) Richt de uitlaat zo dat er zo weinig mogelijk stof opwaait.
c) Zorg dat u stof en dampen bij het emissiepunt controleert als een prioriteit.
d) Selecteer, onderhoud en verrang verbruikartikelen/accessoires Zoals aanbevolen in de instructies, om onnodige toename van stof of dampen te voorkomen.
e) Gebruik ademhalingsbescherming in overeenstemming met de instructies van de werkgeber en zoals vereist door de voorschriften voor gezondheid eneiligheid op het werk.

f) Houd rekening met de risico's van verzillende materiaien. Bij het werkem met bepaalde materialien ontstaan stof en dampen die een explosieve omgeving kannen verroorzaken.
g) Gebruik altiijd stofafzuiig- of onderdrukkingssystemen die geschikt zich voor het materiaal dat wordt verwerk.
h) Bedien en onderhoud de schuirmachine of polijstmachine zoals aanbevolen in deze instructies, om de uitstoot van stof of rook tot een minimum te beperken.
i) Alle integrale functies of accessoires voor het verzamelen, afzuiigen of onderdrukken van stof of dampen in de lucht moeten correct worden gebruikt en onderhouden in overeenstemming met de instructiens de fabrikant.

Gevaren door lawaai

Bloostelling aan hoge geluids niveaus k blijvend, invaliderend gehooorverlies en andere problemenverozaken, zoals tinnitus (suizen, zoemien, fluiten of zoemien in de oren). Risicoboeardeling en het gebruik van passende controles voor dieze gewaren is gen essentiel

a) Gebruik geschichte controles om het risico op letsel door lawaai te verminderen. Dit kuren acties zichen zoals dampende materialien om te voorkomen dat werkstukken gaan fluiten'.
b) Gebruik gehoorbeschemming in overeenstemming met eventuale instructies van de werkgeber en zoals vereist door arbo- en veiligheidsvoerschieren.
c) Bedien en onderhoud dit gereedschap zoals aanbevolen in de instructies om onnodige verhoging van het geluidsniveau te voorkomen.
d) Selecteer, onderhoud en verrang het verbruikartikel/cessaire zoals aanbevolen in de instructies, om onnodige geluidstoename te voorkomen.
e) Als er een geluidemper beschikbaar is, zorg er dan voor dat deze op zichplaats zit en in goede staat verkeert wonneer het gereedschap worden gebruikt.
f) Neem waar maybel k maatregelen om geluid in de werkkuimte te verminderen (bijvoorbeeld door gebruik te maken van dampende matten).

Trillingsgevaren

Bloostelling aan trillingen kan invaliderende schade aan de zenuwen en bloedtoevoer van handen en armen veroorzaken. Niet alle trillingsgevaren kuren worden geelimineerd door het ontwerp of de constructie van het gereedschap en er blijven enkele restrisico's bestaan. Controller de trillingsmissiewaarde (verkriegen volgens ISO 28927-3) in de specificatietabel. Zorg ervoor dat het risico het vertegenwoordigt, worden boordeeld en beheard. Als het risico nieta zodanig kan worden beheerst dat het binnen aanvaardbare grenzen valt, gelebruik de tool dan Niet.

Neem de volgende stappen om het risico op trillingsgerelateerd letse te verminderen:

a) Draag warme kleding bij het werkken in koude omstandigheden. Houd de handen warm en droog.
b) Als u gevoelloosheid, tintelingen, pijn of wit worden van de huid van vingers of handen erwaart, stop dan met het gebruik van het geedschap, informeer de werkgeber (indien van toepassing) en raadpleeg een gekwalificere gezondheidseskundige.
c) Bedien en onderhoud het gereedschap zoals aanbevolen in de instructies om onnodige toename van trillingsniveauaute voorkomen.
d) Ondersteun, indien van toepassing, het gewicht van het gereedschap in een standard, spanner of balanceerinrichting.
e) Het risico van trillingen is over het algemeen groter wanneer de grijpkracht hoger is. Houd het gereedschap met een lichte maar veilige graep vast, rekening houdend met de vereiste handreactiekrachten.
f) Zorg ervoor dat het gereedschap en de accessoires correct zijn gemonteerd en in goede staat verkeren: onjuist Gemeonteerd of beschadigd gereedschap kan overmatige trillingen veroorzaknen.

WAARSCHUWING: Houd rekening met verfafwerkingen of behandelingen die möglichk zijn toegepast op het materiaal waaraan worden gewerkt. Veel behandelingen konnen stof verozaken dat giftig of anderszins schadelijk is. Als u aan een gebouw werkdat voor 1960 is gebouwd, is de kans groter dat u loodhoudende verf tegenkomt.

WAARSCHUWING: Het stof dat vrijkomt bij het slijpen van voorwerpen die met loodhoudende verzijn geverd, is bijzonder gevaarlijk voor kinderen, zwangere vrouwen en mensen met hoge bloeddruk. Laat deze mensen Niet in de buurt van het werkgebied komen, ook Niet als ze de juiste personlijke beschemmingsmiddelen dragen.

Productonderdelen

1. Behuizingskap
2. Vermogensregelaar
3. Shelheidsregeling
   4.1 andgreep
4. Shelkoppeling
5. Steunschijf
6. Spindellvergrendeling
7. Aandrijfspindel

Voorzien gebruik

Dit product is een dubbelwerkende luchtschuirmachine die wordt aangedeven door perslucht van een compressor, voor het Licht verwijdenen van materielen zoals hout, ver en plamuur.

Niet bedoeld voor commercieel gebuik.

Gebruik de machine enkel voor doeleinden waaroor het bedoeld is. Elk ander gebruik dan vermeld in deze handleiding worden beschouwd als een gefaal van misbruik. De gebruiker, Niet de fabrikant, is aansprakelijk voor schade en/of letsel resulterenduit misbruik. De fabrikant is Niet aansprakelijk voor eventuele wijzigingen aan het gereedschap, noch voor eenige schade als gevolg van dergelijke wijzigingen.

Het uitpakken van uw gereedschap

WAARsCHUwING: Dit gereedschap is Niet geschikt voor slijpen of snijden.Verkeerd gebruik van dit product is gevaarlijk en kan leiden tot ernstig letsel.

• Pak uw toestel / gereedschap uit. Inspector het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
  Zorg ervoor dat alle onderden van het product aanwezig zich en in goede staat verkeren. Als er onderden ontbreken of beschadigd zich, zorg dan dat deze verwangen worden voor u dit toestel / gereedschap gezrukt.

Voorafgaand aan het gebruik

Aansluten van de smeerinrichting en snelkoppeling. Dit gereedschap is voorzien van twee verschillende mannelijke luchtsnelkoppelingen (5)(afb.1):

EQ.4 - gebruikt in Europa
EN-6-gebruikt in de VK

Kies de koppeling die past bij het luchtleidingsystem dat u gebruikt en installer deze Zoals hieronder beschreiben:

1. Gebruik PTFE-tape (niet meegeleverd) op de schroefkappen van de snelkoppeling. Dit helpt bij het behoud van een luckdtchte afdichting.

Let op: Breng PTFE-tape strak en met de klok mee aan, zodat het Niet loslaat als de schroefdraad in het gereedschap worden geschroefd.
2. Verwijder de beschermplug van de luchtinlaat.
3. Schroef met gebruik van een sleutel (niet meegeverd) de snelkoppeling in de luchtinlaat aan de onderkant van de handgreep (4).
4. Koppel aan de luchtleiding, breng voorzichtig onder druk en voer een lekcontrole uit (bijv. door het spuiten vankleine hoeveelheden zoepwater op de buitenkant van de koppels).
Luchtleidingen met passende rouwelijk sneknpelingen konnen nu in het gereedschap worden geduwd.

Aansluiting luchttoevoer

• Dit gereedschap moet worden aangesloten op een schone, droge luchttoevoer met inline olie uiltaatsystem en waterafscheider.
  Zorgervoordatdetoevoerdrukneit Hogerisdanhetvermelde maximum (zie'Specificaties').
  Zorgervoordatwaterdagelijksuit hetluchtsystemewordtafgevoerd.
  Zorg ervoor dat alle onderdelen van het system (slangen, koppels enz.) de juiste classificatie voor de gebruekte luchtdruk hebben.

De steunschijf bevestigen

1. Schroef de steunschijf (6) in de aandrijispindel (8) door rechtsom te draaien. Met de hand vastdraaien.
2. Gebruik een geschikte sleutel (niet meegeleverd) om de aandrijspindel te stoppen met draieren, indien nodig.
3. Pas deze procedure toe om de steunschrift te verwijderen, maar draai gegen de klok in om los te schroeven.

Bevestigen van de schuurschijf

Opmerking: gebruik alleen schuurschijven met een diameter van 150 mm en een zichklevende achterkant.

1. Verwijder oude schuurvellen door ze van de steunschijf(6) af te trekken.
2. Verwijder eventuele lijmresten van de steunschijf.
3. Verwijder het afdekapier van de kleeefzijde van het neue schuurvel.
4. Centreer het neue schuurvel correct op de steunchijf.
5. Duw het schuurvel op de steunschijf en controllerer de deze stevig vastzit.

Gereedschapsvermogen instellen

1. Houd het product stevig vast, zonder dat de steunschijf (6) is bevestigd.
2. Knijp de snelheidsregelaar (3) volledig in.
3. Terwijul e能力和 regelaar vasthoudt, draait u langzaam aan de vermogensregelaar.

Opmerking: Tijdens het draaien hoor u het vermogen toenemen en afnemen.

1. Stel de gewenste能力和
2. Laat de snelheidsregeling los.

Orbitale modus wizzigien

WAARSCHUWING: Koppel het gereedschap los van de luchttoevoer voordat u aanpassingen maakt. Dit product heeft twee modi:

Vaste baan:

De schuurschijf draait ALLEEN rond zijn centrale as, zoals een wie! Het creert een cirkelvormig patron op het geschuurde materiaal.

1. In een vaste baan draaien de aandrijfpindel (8) en de steunschijf (6) Niet vrij rond hun as.
2. Om een vaste baan te selecteren, draait u de spindelvergrendeling (7) zodat het gekartelde vlakuitgelijnd is met het platte vlak op de aandrijfspindel (fig. II).
3. Controller of de aanrijspindel Niet volledig kan draaien, deze moet stoppen bij contact met de spindelvergrendeling.

Willekeurige baan:

De schuurschrift draait rond zichentrische baan. Het creeert een willekeurig schuurpatroon in allerichtingen op het geschuurde materiaal.

1. In een willekeurige baan kuren de aandrijfpindel (8) en steunshijf (6) vrij en volledig rond hun as draieren.
2. Om een willekeurige baan te selecteren, draait u de spindelvergrendeling (7) zodat een vlakke kant maar de aanrijfspindel wijst (afb. lll).
3. Controller de aandrijfspindel volledig 360^ kan draaien en de spilvergrendeling Niet raakt.

Gebruik

Opmerking: Het is aan te raden om het gebruik van dit gereedschap te oefenen op een stuk afvalhout. Probeer het in.beide orbitale modi (zie 'Orbitale modus wijzigen') om vertrouwd te raken met.beide.

1. Pak de handgreep (4) stevig vast met eén hand, zodat uw duim de snelheidsregelaar (3) kan bedieren.
2. Houd de behuizingskap (1) met uw andere hand vast om het gereedschap te besturen en drukuit te oefenen op het werkstuk.
3. Knijp eerst voorzichtig in de snelheidsregelaar om vertrouwd te raken met de manier waarop het gereedschap werkct.

Opmerking: U kunt de slelheid van het gereedschap aanpassen door de druk aan te passen die uuiuofent op de slelheidsregeling.
4. Houd het gereedschap eerst voorzichtig gegen het werkstuk en bouw langzaam spelheid en druk op.

WAARsCHUwING: De wrijng tussen schuurmiddel en materiaal veroorzaakt warmte. Controller het werkstuk regelmatig om ervoor te zorgen dat het net verbrandt.

WAARSCHUWING: Houd er rekening mee dat pneumatisch gereedschap restdruk kan vasthonden. Ontlucht het gereedschap nadat de luchttoevoer is afgesloten.

Accessoires

Accessoires voor dit gereedschap, waaronder zichflevende schuurschijven, zijn verkrijgbaar bij uw Silverline-dealer. Reserveonderdelen zijn verkrijgbaar via toolsparesonline.com

Onderhoud

WAARSCHUING: Ontkoppel altijd de luchttoevoer en maak deleze drukloos voor het schoonmaking of het uitvoeren van onderhoud.

Algemene inspectie

• Controller regelmatig of alle bevestigingschroeven aangedraaid zijn. Door vibratie kennen za na enige tijd los gaan zitten.

Reiniging

Houd uw machine te allen tijde schoon. Vuil en stof veroorzaken voortijdige slijtage van de interne onderdenen en verkoten het leven van het gereedschap. Maak de behuizing van de machine met een zachte borstel of droge doeck schoon.

BELANGRIJK: Er kanIEL weinig misgaan met uwluchtgereedschap en er moet worden opgemerkt dat wannere luchtgereedschap nicht werk, dit meestal kommt doordat de interme werkig is gecordeerd als gevolg van vuille, natte luckt en het Niet opvlogen van de onderstaande instructies.

Dagelijke onderhoudsprocedure

Als er geen inline-smeerapparaat op de luchttoevoer is gemonteerd, moet het gereedschap handmatig worden gesmeerd:

1. Koppel de luchttoevoer los.
2. Giet 3-4 druppels olie in de luchtinlaat.
3. Laat de machine op lage snelheid draaien om alle inwendige onderdelen grondig te smeren.
4. Als de machine constant in geleuk is of gedurende lange perioden ache ter elkaar wordt gebruikt, herhaalt u de bovenstaande procedure maximaal 3 keer per dag.
5. Gebruik olie voor persluchtgereedschap. GEBRUIK ONDER GEEN ENKELE OMSTANDIGHEID NORMALE MOTORolie.
6. Het Niet naleven van de bedienings- en onderhoudsinstructies kan de garantie ont geldig make.

Opslag

Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op.

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: www.silverlinetools.com

VK-Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ,Verenigd Koninkrijk

EU-Adres:

Toolstream B.V.

Hogeweg 39

5301 LZaltbommel

Nederland

Verwijdering en afvoer

• Pneumatisch gereedschap mag nicht met het normale huisvuil worden weggegooid.
• De machines bevatten olie en andere smeermiddelen
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap.

Probleemopsoring

Probleem Mogelijkoorzaak Oplossing
Gereedschap werkt langzaam	Onjuiste druk Stel de juiste luchtdruk in
	Druk onjuist Stel de juiste luchtdruk in volgens de specificatie
	Vuil in het mechanisme Giet olie in de luchtinlaat volgens de onderhoudsinstructies
	Lucht blokkade Bedien het gereedschap met korte uitbarstingen om verstoppen te verhelpen
	Luchtlek	Controler alle fittingsen en slangen op luchtleken en corrigeer het probleem door ze opnieuw vast te draaien, PTFE-tape te gebruiken of ze te verrangen
Gereedschap in beslag genomen	Verstopping in gaasfilter Verwijder de snellkoppeling (5) en kaak het gaasfilter schoon
	Vuil of roest in mechanisme Probeer 'Gereedschap werkt langzaam'-oplossingen
	Vuil of roest in mechanisme Tik zachtjes op het gereedschap met een zachte hamer
Sterke trillingen bij het inschakenen van het gereedschap	Vuil of roest in mechanisme	Vrij mechanisme door de aandrijving handmatig te draaien wanner deze is losgekoppeld van de luchtleiding
	Schuurschijf verkeerd bevestigd of beschadigd Schuurschijf opnieuw aanbrengen of verrangen
	Steunschijf (6) beschadigd Vervang de steunschijf
Het gereedschap stocht Niet nadat de trekker volledig is losgelaten	Gasklep O-ring of klepzitting beschadigd Laat het gereedschap repareren bij een geauthoriseerd Silverline-servicecentrum
Indien de hierboven vermelde mogelijk oplossing Niet werkken, neem dan contact op met een verdeler of met een geauthoriseerd Silverline servicecentrum

Silverline Tools garantie

Dit Silverline product komt met 3aar garantie.

U hebtrecht op 3一年多 garantie als u dit product binnen 30 dagen na aankoop op silverlinetools. com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.

Uw product registraren

Ga waar: silverlinetools.com, klik op de 'Guarantee Registration (registration) knop en voer het volgende in:

Uw personoonlijke gegevens
- De productinformation et de aankoopdatum

Het garantiebewijs worden verwolgens in PDF-formaat aangemaakt. Druk het afen bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewjs.

BEWAAR UW ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit producten binn 30 dagen na de aankoopdatum een gebrek vertoont, breng het dan samen net uw ontvangsbewijs waar de winkel waar u het hebte gekocht en beschrijf het gebrek in detail. Het product wordtervoigens terugbetaald of omgewisseld.

Als dit product na de période van 30 dagen een gebrek vertoont, stuur het dan maar:

Garantie claims moeten binnen de garantieperiode worden ingediend.

Zonder het originele ontvangstbewijs met de aankoopdatum, uw naam, adres en plaats van aankoop kan geen werk aan het product uitgevoerd worden.

Beschrijf het gebrek dat verholpen moet worden in detail.

Bij claims die binnen de garantieperiode worden ingediend, gaat Silverline Tools na of het een materiaal- of een fabrieksfout betreft.

De verzendkosten worden nicht vergooded. Bied de artileken die u terugstuart voor reparatie in een schon en geborgde staat aan. Verpak ze zorgvuldig om schade en hetsel tjdens het vervoer te voorkommen. Ongepaste en onveilighe leveringen können worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officièle reparatiedienst.

De garantieperiode word door herstellung of verranging van het product niet verlengd.

Defecten waar van wij beschouwen dat ze onder de garantie vignlen, worden verhulpen doo. middel van een kosteloze herstellung van het gereedschap (exclusief verzendingskosten) of een verwangding door een gereedschap in perfecte staat van werkig.

De ingehouden gereedschappen of onderdelen die zich verwangen, worden het eigendom van Silverline Tools.

De herstellung of verwangting van het product onder garantie is bijkomstig aan en heeft geen invloed op uw wettelijk rechten als consument.

Wat is gedekt:

• De reparatie van het product, mits maar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken ontstaan zijn tijdens de garantieperiode en het gevolg zich van materiaal- of fabrieksfooten.
• Voor onderden die nicht meer verkrijgbaar zijn of zicheer vervaardigd worden za Siverline Tools een fonctionele verwangting uitvoeren.

Silverline Tools geeft geen garantie op herstellingen als gevolg van:
- Normale slijtageverooraaktd door gebruik in overeenstemming met de handleiding zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
- De verwangting van meegeleverd toebehoren zoals boortjes, zaagbladen, schuurvellen, snijdschrijven en aanverwante producten.
- Toevallige schade, gebreken ten gevolge van nalatig gebruik of verzorging, misbruik, verwaarlozing, achteloze bediening of hantering van het product.
- Gebruik van het product voor andere doeleinden dan normala huishoudelijk gebruik.
- Alle wijzigingen van het product.
- Gebruik van andere onderdelen en toebehoren dan de originele onderdelen van Silverline Tools.
- Foutieve installment (behvalve wanner geinstalleerd door Silverline Tools).
Herstellungen of wijzigingen die zich uitgevoerd door anderen dan Silverline Tools of diens officièle reparatieidensten.
- Uitgezonderd hetrecht op hetverhopen van gebreken van het gereedschap volgens deze garantievoonwaarden worden geen claims gedekt.

Wprowadzenie
