MODE D'EMPLOI EVA 150 E5 Mafell
Ponceuse orbitale Notice d'emploi originale et liste de pièces de rechange

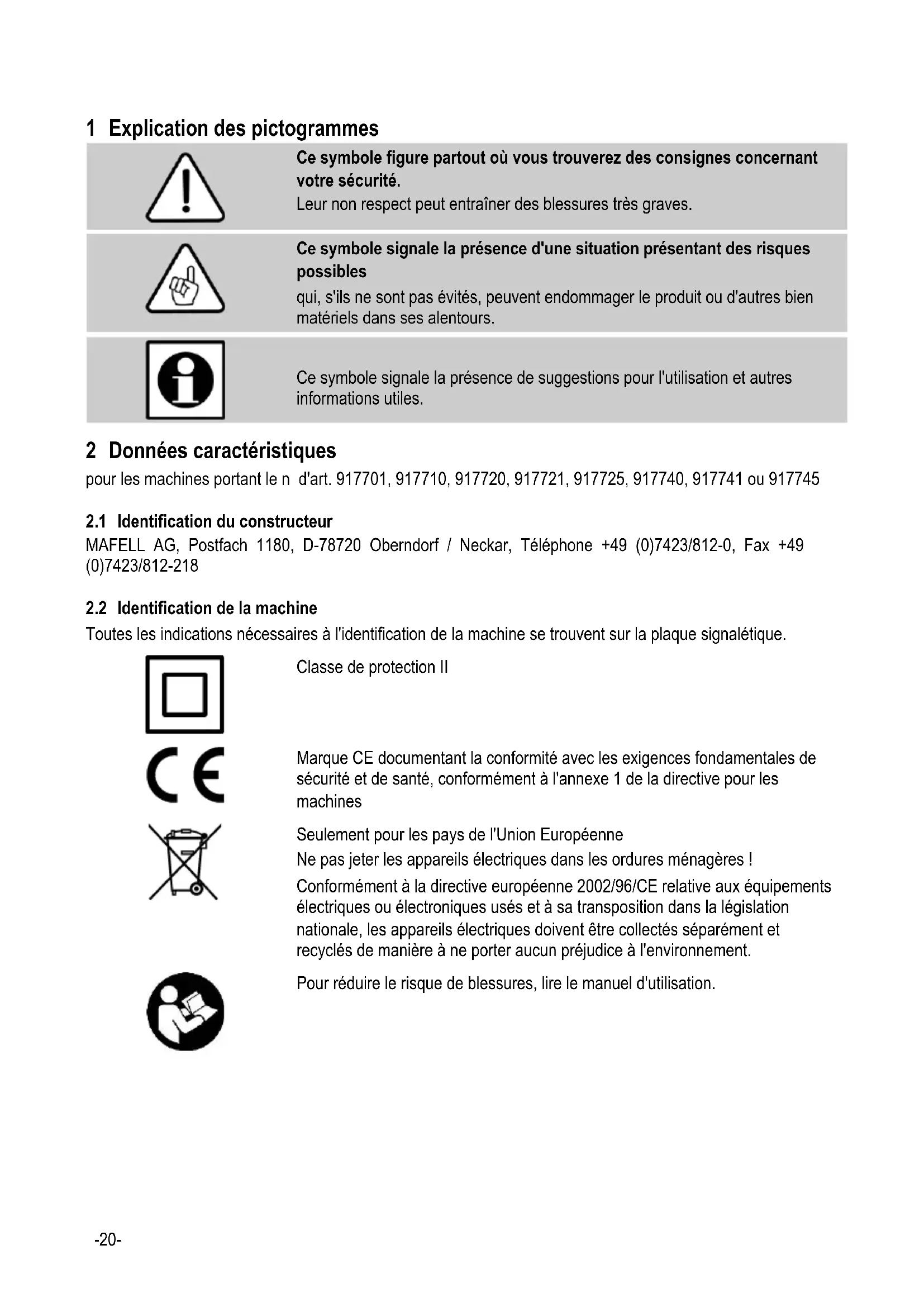

Ce symbole figure partout où vous trouverez des consignes concernant votre sécurité. Leur non respect peut entraîner des blessures très graves.
Ce symbole signale la présence d'une situation présentant des risques possibles qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres bien matériels dans ses alentours.
Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.
2 Données caractéristiques pour les machines portant le n d'art. 917701, 917710, 917720, 917721, 917725, 917740, 917741 ou 917745
2.1 Identification du constructeur
Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.
Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe 1 de la directive pour les machines
Seulement pour les pays de l'Union Européenne Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux équipements électriques ou électroniques usés et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.
Pour réduire le risque de blessures, lire le manuel d'utilisation.-21-
2.3 Caractéristiques techniques
Moteur universel antiparasité radio / TV 230 V~, 50 Hz Puissance consommée 350 W Cycles en marche à vide 12000 à 24000 cycles / min Cycles à charge nominale 9000 à 20000 cycles / min Course de ponçage 3,0 mm (pour EVA150E 3) 5,0 mm (pour EVA150E 5) Plaque de ponçage Ø 150 mm Produit abrasif – avec fixation velcro Ø 150 mm Diamètre du manchon d'aspiration 35 mm Poids sans câble réseau ni poignée avant 2,15 kg
Les niveaux d’émission sonores tels que définis par EN 60745-1 et EN 60745-2-4 s’élèvent à :
Niveau de puissance acoustique Niveau sonore au poste de travail
L'incertitude de mesurage K est de 3 dB. Les valeurs ici indiquées ne tiennent pas compte d'une possible dispersion et ne peuvent être prises en compte pour la détermination du niveau d'émission sonore, car ce dernier varie en fonction de la durée d'utilisation, du type de travail et des conditions environnantes. Le niveau sonore nominal ne peut donc être évalué que chez l'utilisateur de la machine et ce, en fonction du cas.
Les valeurs de vibration telles que définies par EN 60745-2-4 s’élèvent à : moins de 2,5 m/s
sur la poignée principale 3,6 m/s
sur la poignée avant l'incertitude de mesurage K est de 1,5 m/s
2.6 Équipement standard
Ponceuse orbitale EVA150E 3 / EVA150E 5 compl. avec : 1 grille de ponçage Abranet – kit, P 60 – P 320 1 semelle de protection ø150 à 57 trous 1 sac filtrant universel avec support 1 protège-arête 1 mallette de transport 1 notice d'emploi 1 livret « consignes de sécurité » 1 outil de service-22-
2.7 Utilisation conforme
La ponceuse orbitale est exclusivement destinée au ponçage fin à sec de surfaces en bois, peintes, vernies, en mastic, plâtre et métal. Toute autre utilisation que celle précédemment décrite sera qualifiée de non conforme. La responsabilité du fabricant ne pourra pas être mise en cause en cas de dommages résultant d'une utilisation non conforme. Pour utiliser la machine de façon conforme, respecter les conditions de fonctionnement, maintenance et entretien dictées par Mafell.
Danger Même dans le cadre de l'utilisation conforme et du respect des consignes de sécurité, certains risques résiduels émanent de l'utilisation.
- Contact avec la grille de ponçage ou le plateau de ponçage pendant le ponçage. - Contact avec les parties sous tension lors de l'ouverture du boîtier, si la fiche n'a pas été débranchée. - Lésion de l'ouïe lors de travail long et continu sans protection acoustique. - - Émission de poussières de bois nuisant à la santé, en cas de fonctionnement permanent sans aspiration. 3 Consignes de sécurité
Danger Toujours respecter les consignes de sécurité ainsi que les règlements de sécurité en vigueur dans le pays respectif de l'utilisateur !
Instructions générales : - Il est interdit à des enfants ou à des adolescents de se servir de la machine. Exception faite des adolescents en cours de formation et sous la surveillance d'un spécialiste compétent. - Ne jamais travailler sans les dispositifs de protection consignés pour les opérations correspondantes à effectuer et ne rien modifier sur la machine qui puisse mettre la sécurité en cause. - Lors de l'utilisation de la machine en plein air, il est recommandé de l'équiper d'un interrupteur de protection contre les courants de court-circuit. - Les câbles ou les fiches détériorés doivent être remplacés sans retard. - Éviter de plier le câble. En particulier, ne pas enrouler le câble autour de la machine pendant le transport et le stockage de la machine. Instructions pour l'utilisation d'équipement de protection personnelle : - Toujours porter un protège-oreilles en travaillant. - La poussière résultant du ponçage nuit fréquemment à la santé (par ex. lors du ponçage de chêne et de hêtre, de matériaux minéraux, de métaux ou couches de peintures contenant du plomb ou d'autres substances nocives) et ne devrait pas s'infiltrer dans le corps. Ne pas toucher ni respirer la poussière. Utiliser un système d'aspiration de poussières et porter en plus un masque de protection respiratoire approprié. Enlever soigneusement la poussière s'étant déposée, par ex. en l'aspirant à l'aide d'un aspirateur spécial approprié. En tenir également compte lors du remplacement du sac filtrant. Instructions pour l'opération : - Ne pas mettre les mains dans la zone vibrante de la grille de ponçage ou de sa fixation. Retenir de l'autre main la poignée supplémentaire ou le carter du moteur. - Ne jamais retenir la pièce à travailler d'une main ou d'une jambe. Bloquer la pièce à travailler sur une base stable. - Fixer si possible la pièce à usiner, par ex. à l'aide de serre-joints, pour l'empêcher de glisser. - Veiller à disposer d'un espace libre suffisant, antidérapant et bien éclairé. - N'utiliser la grille de ponçage que dans les dimensions indiquées dans les présentes instructions de service.-23- Instructions pour entretien et maintenance : - Le nettoyage régulier de la machine et surtout des dispositifs de réglage et des guidages constitue un facteur de sécurité important. - N'utiliser que des pièces détachées et des accessoires d'origine MAFELL. À défaut de quoi la garantie du constructeur n'est pas assurée et sa responsabilité est dégagée.
Ne raccorder que la machine hors circuit au réseau de tension.
4 Équipement / Réglage
4.1 Raccordement au réseau
Avant la mise en marche, vérifier que la tension du réseau correspond bien à la tension indiquée sur la plaque signalétique de la machine.
4.2 Aspiration des poussières
Raccorder la machine à un dispositif d'aspiration externe approprié avant d'effectuer des travaux avec un fort dégagement de poussière. La vitesse de l'air doit être d'au moins 20 m/s. Le manchon d'aspiration a un diamètre intérieur de 35 mm. Une aspiration irréprochable de la poussière n'est garantie que lors de l'utilisation d'une grille de ponçage ou de toile émeri perforée. Vu que la ponceuse dispose d'une aspiration qui lui est propre, il est possible de travailler pendant une courte durée et dans des zones inaccessibles avec l'aspiration propre et le sac filtrant livré. Veiller dans ce cas à remplacer régulièrement le sac filtrant (ill. 7 et 8).
4.3 Remplacement du plateau de ponçage
Danger Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.
Montage du disque de ponçage avec fixation velcro (ill. 2) La fermeture velcro permet un remplacement rapide du disque de ponçage 6. Débarrasser le plateau de ponçage 4 de la saleté et de la poussière, avant d'y fixer un nouveau disque de ponçage. Lors de l'utilisation de la grille de ponçage, la semelle de protection 5 doit être fixée sur la partie velcro du plateau de ponçage pour éviter l'usure. En fixant la semelle de protection, veiller à ce que ses trous coïncident avec ceux de la plaque de ponçage.
N'utiliser que les disques de ponçage d'origine MAFELL.
4.4 Plateau de ponçage
4.4.1 Sélection du plateau de ponçage
Pour obtenir une bonne qualité de ponçage, choisir dans la liste suivante le plateau de ponçage approprié à l'usage voulu : Universel, pour ponçage grossier et de précision sur des surfaces, ponçage sur bords : - plateau de ponçage « hard » ø150, 35 Shore Ponçage de finition sur les parties profilées, cambrées et sur les rayons. Ne pas l'utiliser sur les bords. - plateau de ponçage « soft » ø150, 20 Shore Pour les références, voir les accessoires spéciaux.
4.4.2 Remplacement du plateau de ponçage
Danger Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.
Procéder pour cela de la manière suivante : Dévisser la vis 7 (ill. 3). Le plateau de ponçage 4 peut être maintenant remplacé. Pendant la mise en place, tourner le plateau de ponçage, jusqu'à ce qu'il s'encliquette sur les parties aplaties de l'axe de fixation 8 (ill. 4). Revisser la vis 7 (ill. 3).-24-
N'utiliser que des plateaux de ponçage d'origine MAFELL.
4.4.3 Frein du plateau de ponçage
Pour éviter une accélération incontrôlée du plateau de ponçage, ce dernier est freiné par une manchette 9 (ill. 5). Vu que la manchette s'use au fil du temps, elle doit être remplacée par une nouvelle manchette, dans un atelier de service après-vente MAFELL, lorsque l'effet de freinage laisse à désirer.
4.5 Poignée supplémentaire
Suivant les besoins, la poignée supplémentaire 10 (ill.
6) peut être retirée de la machine, à l'aide du
tournevis à six pans livré, au niveau de la vis intégrée
En cas de nécessité, le protège-arête 12 (ill. 6) peut être retiré de la machine. Le tourner pour cela vers la gauche, dans la position arrière, puis le presser vers le bas et le dégager vers l'arrière. 5 Fonctionnement
La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler avec la machine, une attention particulière devant être accordée au chapitre « consignes de sécurité ».
Fonctionnement bref Mise en route : Appuyer sur l'interrupteur 1 (ill. 1). Arrêt : relâcher l'interrupteur. Fonctionnement continu Mise en route : appuyer tout d'abord sur l'interrupteur 1 puis sur le bouton d'arrêt 2. Relâcher ensuite l'interrupteur tout en appuyant le bouton d'arrêt.Le moteur tourne sans que l'on ait besoin d'exercer une pression sur l'interrupteur. Arrêt : appuyer sur l'interrupteur 1 jusqu'à ce que le bouton d'arrêt 2 ressorte. Relâcher ensuite l'interrupteur.
5.3 Régulation électronique
La cadence de la ponceuse orbitale EVA150E 3 / EVA150E 5 peut être réglée progressivement de 9000 à 22000 cycles/min, au niveau de la molette de réglage 3 (ill.1) du système de régulation électronique. Le système de régulation électronique permet d'adapter la vitesse de ponçage au matériau correspondant. De ce fait, les matières sensibles telles que les plastiques, les peintures, vernis sont protégés contre les dommages dus à des vitesses de ponçage trop élevées. En outre, la grille de ponçage dure plus longtemps, vu qu'elle ne s'encrasse pas. Pour poncer les matériaux les plus divers, sélectionner donc toujours la vitesse de ponçage appropriée au matériau, à l'aide du système de régulation électronique.
5.4 Recommandations pour le travail
On obtient les meilleurs résultats de ponçage en exerçant une pression faible. Pour éviter des traces de rayures au moment du démarrage et de l'arrêt, poser la ponceuse vibrante sur la pièce à usiner et la retirer pendant que le moteur tourne. 6 Entretien et maintenance
Danger Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.
Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien. Les roulements à billes utilisés sont graissés à vie. Après une longue période d'utilisation, nous recommandons de faire réviser la machine par un service après-vente MAFELL agréé. Débarrasser à intervalles réguliers la machine des dépôts de poussière. Passer pour cela les ouvertures de ventilation du moteur à l'air comprimé.-25-
Nettoyer soigneusement la machine, si elle ne doit pas être utilisée pendant une période prolongée. Vaporiser les pièces métalliques mises à nu d'un produit de protection contre la rouille.
Danger La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières. Débrancher la fiche au préalable !
Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL. Dérangement Cause Élimination Impossible de mettre la machine en marche Absence de tension du réseau Contrôler l'alimentation en tension Balais de charbon usés Amener la machine à un service après- vente MAFELL Accélération incontrôlée du plateau de ponçage L'effet frein de la manchette a diminué Amener la machine à un service après- vente MAFELL
8 Disque de ponçage Pièce
Réf. Code prix Désignation Version Quantité
Grille de ponçage Abranet HD ø150, 20 pièces Grain de 60 1 b
Grille de ponçage Abranet ø150, 35 pièces Grain de 80 1 b
Grille de ponçage Abranet ø150, 40 pièces Grain de 100 1 b
Grille de ponçage Abranet ø150, 40 pièces Grain de 120 1 b
Grille de ponçage Abranet ø150, 40 pièces Grain de 150 1 b
Grille de ponçage Abranet ø150, 40 pièces Grain de 180 1 b
Grille de ponçage Abranet ø150, 40 pièces Grain de 240 1 b
Grille de ponçage Abranet ø150, 40 pièces Grain de 320 1 b 500/1
9 Accessoires supplémentaires Pièce
Réf. Code prix Désignation Version Quantité 11/1
Sac filtrant universel, pack de 5 unités
