| Tipo di prodotto | Levigatrice orbitale |
| Marca | Mafell |
| Modello | EVA 150 E5 |
| Tensione di alimentazione | 230 V~, 50 Hz |
| Potenza assorbita | 350 W |
| Cicli a vuoto | 12.000 - 24.000 cicli/min |
| Cicli a carico nominale | 9.000 - 20.000 cicli/min |
| Corsa di levigatura | 5,0 mm |
| Piatto di levigatura | Diametro 150 mm |
| Fissaggio abrasivo | Velcro |
| Diametro del manicotto di aspirazione | 35 mm |
| Peso (senza cavo né impugnatura anteriore) | 2,15 kg |
| Livello sonoro al posto di lavoro | 83 dB(A) |
| Vibrazione sull'impugnatura principale | < 2,5 m/s² |
| Vibrazione sull'impugnatura anteriore | 3,6 m/s² |
| Classe di protezione | II (doppio isolamento) |
| Regolazione elettronica della velocità | Sì, manopola progressiva |
| Funzionamento continuo | Sì, con pulsante di arresto |
| Dotazione standard | Griglia di levigatura Abranet kit (P60-P320), suola di protezione, sacco filtrante, protezione bordo, valigetta di trasporto, manuale |
| Manutenzione | Pulizia delle aperture di ventilazione, sostituzione delle spazzole da parte di un centro assistenza autorizzato |
| Accessori opzionali | Piatto di levigatura duro (35 Shore), piatto morbido (20 Shore), dischi Abranet grana varia |
Domande frequenti - EVA 150 E5 Mafell
Domande degli utenti su EVA 150 E5 Mafell
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale EVA 150 E5 - Mafell e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EVA 150 E5 del marchio Mafell.
MANUALE UTENTE EVA 150 E5 Mafell
Smerigliatrice eccentrica Istruzioni per l'uso originali e lista pezzi di ricambio 26
Le presenti istruzioni per l'uso contengono avvertenze importanti per lavorare con sicurezza con questa macchina. Per questo motivo è assolutamente necessario leggere le presenti istruzioni per l'uso con la dovuta accuratezza.
ATTENTIE!
1 Legenda 27
2 Informazioni sul prodotto 27
2.1 Informazioni sul fabbricante 27
2.2 Identificazione della macchina 27
2.3 Dati tecnici 28
2.4 Informazioni sull'emissione di rumori....28
2.5 Informazioni sulle vibrazioni 28
2.6 Volume di fornitura 28
2.7 Impiego conforme alla destinazione....29
2.8 Rischi residui 29
3 Avvertenze di sicurezza 29
4 Allestimento / Regolazione 30
4.1 Collegamento a rete 30
4.2 Aspirazione polvere 30
4.3 Cambio del mezzo abrasivo 30
4.4 Mola a tazza 30
4.5 Impugnatura addizionale 31
4.6 coprispigolo 31
5 Funzionamento....31
5.1 Messa in funzione 31
5.2 Accensione e spegnimento 31
5.3 Elettronica di regolazione 31
5.4 Indicazioni operative....31
6 Manutenzione e riparazione 31
6.1 Immagazzinaggio 32
7 Eliminazione dei guasti....32
8 Mezzo abrasivo 32
9 Accessori speciali 32

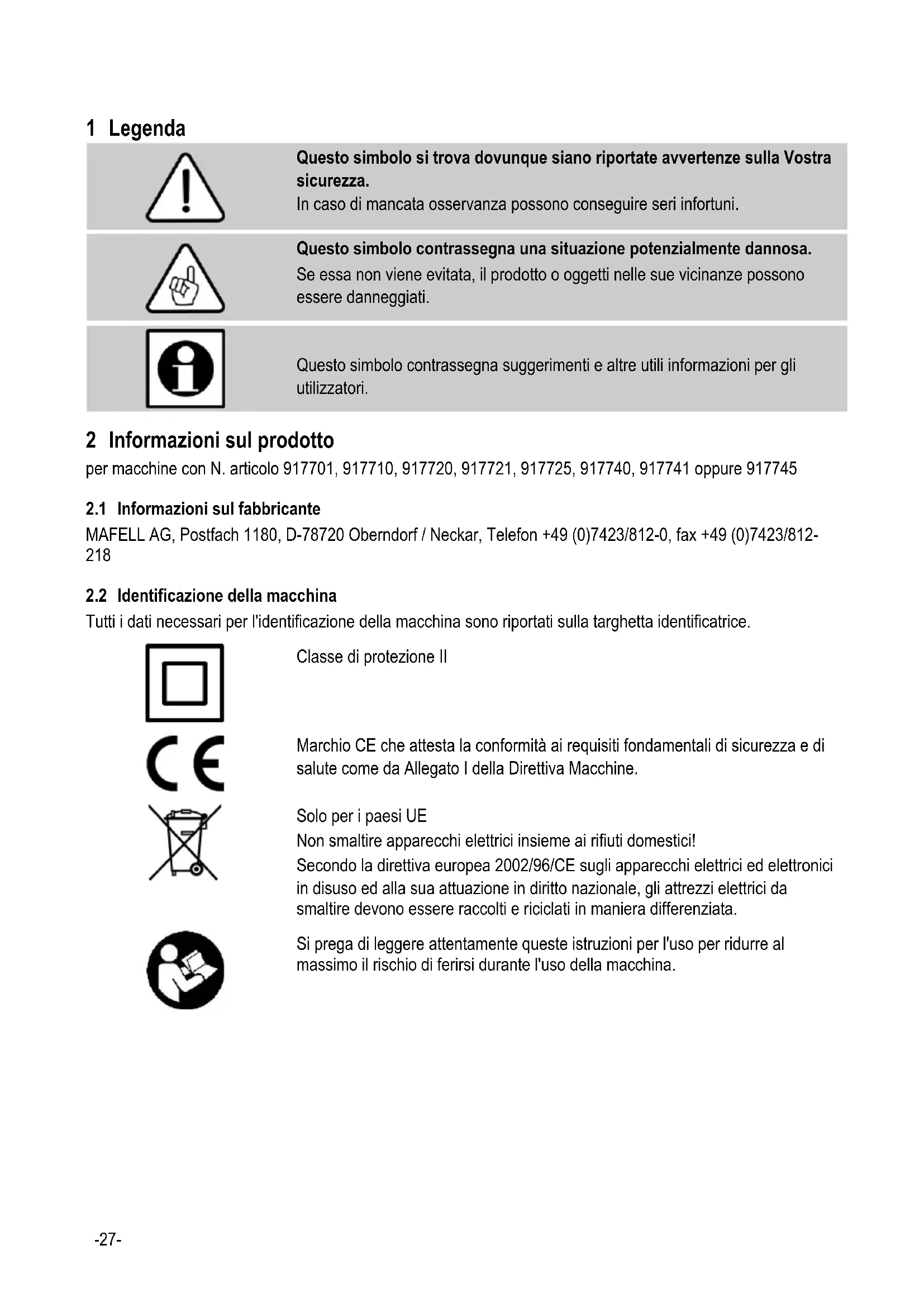

1 Legenda
Questo simbolo si trova dovunque siano riportate avvertenze sulla Vostra sicurezza.
In caso di mancata osservanza possono conseguire seri infortuni.
Questo simbolo contrassegna una situazione potenzialmente dannosa.
Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.
Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.
2 Informazioni sul prodotto
per macchine con N. articolo 917701, 917710, 917720, 917721, 917725, 917740, 917741 oppure 917745
2.1 Informazioni sul fabbricante
MAFELL AG, Postfach 1180, D-78720 Oberndorf / Neckar, Telefon +49 (0)7423/812-0, fax +49 (0)7423/812-218
2.2 Identificazione della macchina
Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.
Classe di protezione II
Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.
Solo per i paesi UE
Non smaltire apparecchi elettrici insieme ai rifiuti domestici!
Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.
Si prega di leggere attentamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.
2.3 Dati tecnici
| Motore universale con soppressione dei disturbi / interferenze TV | 230 V~, 50 Hz |
| Potenza assorbita | 350 W |
| Corse a vuoto | 12000 – 24000 corse / min |
| Corse con carico normale | 9000 – 20000 corse / min |
| Corsa di levigatura | 3,0 mm (per EVA150E 3) |
| 5,0 mm (per EVA150E 5) | |
| Piastra di levigatura | 150 mm |
| Mezzo abrasivo – con velcro | 150 mm |
| Diametro del bocchettone di aspirazione | 35 mm |
| Peso senza cavo di alimentazione e manopola anteriore | 2,15 kg |
2.4 Informazioni sull'emissione di rumori
I valori di rumorosità determinati secondo EN 60745-1 ed EN 60745-2-4 sono:
Livello di potenza sonora
94 dB (A)
Valore riferito al posto di lavoro
83 dB (A)
L'incertezza di misurazione K è di 3 dB.
I valori riportati non tengono in considerazione possibili differenze nell'ambito della produzione di serie e non sono idonei per la determinazione del livello di immissione acustica, in quanto esso oscilla in funzione del tempo d'uso, della lavorazione in atto e degli agenti ambientali. Il livello di immissione acustica può dunque essere determinato solamente caso per caso dall'utilizzatore della macchina.
2.5 Informazioni sulle vibrazioni
I valori di vibrazione rilevati secondo EN 60745-2-4 sono:
alla maniglia principale minore di 2,5 m/s²
alla maniglia anteriore di 3,6 m/s²
l'incertezza di misurazione K è di 1,5 m/s²
2.6 Volume di fornitura
Smerigliatrice eccentrica EVA150E 3 / EVA150E 5 compl. con:
1 griglia abrasiva kit Abranet, P 60 – P 320
1 inserto di protezione ∅150 con 57 fori
1 sacchetto filtrante universale con supporto
1 coprispigolo
1 valigetta per il trasporto
1 manuale di istruzioni per l'uso
1 libretto «Avvertenze di sicurezza»
1 utensile d'uso
2.7 Impiego conforme alla destinazione
La smerigliatrice eccentrica è prevista esclusivamente alla lavorazione fine di superfici asciutte di legno, colori, vernici, stucco, gesso e metallo.
Ogni altro tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.
Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.
2.8 Rischi residui
Pericolo
Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto.
- Contatto con grigliato abrasivo o la mola a tazza durante la rettifica.
- Contatto con pezzi sotto tensione con alloggiamento aperto e spina elettrica non estratta.
- Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive.
-
- Emissione di polveri di legno nocive alla salute al funzionamento durevole senza aspirazione.
3 Avvertenze di sicurezza
Pericolo
Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione!
Avvertenze di carattere generale:
- È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
- Non lavorate mai senza i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa compromettere la sicurezza.
- Se si usa la macchina all'aperto si raccomanda l'uso di un interruttore magnetotermico di sicurezza per correnti di guasto.
- Cavi o spine difettosi devono essere sostituiti immediatamente.
- Evitate di schiacciare o piegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.
Avvertenze per l'impiego di dispositivi di protezione individuali:
- Indossare sempre una protezione dell'udito durante i lavori.
- La polvere che si crea durante la lavorazione è spesso nociva alla salute (p. es. durante la lavorazione di legno di quercia e di faggio, materiali minerali, metallo o verniciature, che contengono piombo o altre sostanze nocive) e non deve penetrare nel corpo. Non toccare o inalare la polvere. Utilizzare un'aspirazione polvere e indossare aggiuntivamente una mascherina antipolvere idonea. Rimuovere accuratamente la polvere depositatasi, p. es. aspirandola con un aspiratore speciale idoneo. Prendere in considerazione ciò anche al cambio del sacchetto filtrante
Avvertenze relative al servizio:
- Non introdurre le mani nel raggio oscillante della griglia abrasiva o del suo supporto. Con la seconda mano afferrate l'impugnatura supplementare o l'alloggiamento del motore.
- Non afferrate mai il pezzo con la mano né appoggiatelo sulla gamba. Assicurate il pezzo su un appoggio stabile.
- Assicurate il pezzo in lavorazione in modo da non scivolare, p.es. usando dei morsetti.
- Assicuratevi di sistemarvi in una posizione libera ed antisdrucciolevole dotata di una sufficiente illuminazione.
- Utilizzare solo griglie abrasive con le dimensioni indicate nelle presenti istruzioni per l'uso.
Avvertenze circa la manutenzione e riparazione:
- Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide.
- Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.
Collegare la macchina alla rete solo quando essa è spenta.
4 Allestimento / Regolazione
4.1 Collegamento a rete
Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina.
4.2 Aspirazione polvere
Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20 m/s.
Il diametro interno del bocchettone di aspirazione è pari a 35 mm.
Un'aspirazione ottimale della polvere è garantita solo con l'utilizzo di griglie abrasive o carta abrasiva perforata. Dato che la smeragliatrice è dotata di serie di una propria aspirazione, è possibile lavorare per breve tempo e in zone scomode con l'aspirazione propria e il sacchetto filtrante in dotazione. A tal proposito fare attenzione che il sacchetto filtrante venga cambiato regolarmente (Fig. 7 e 8).
4.3 Cambio del mezzo abrasivo
Pericolo
Tirate la spina elettrica prima di iniziare i lavori di manutenzione.
Fissaggio di mezzi abrasivi con velcro
(Fig. 2)
La chiusura a velcro permette un cambio rapido del mezzo abrasivo 6
- Rimuovere da sporco e polvere la mola a tazza 4, prima di applicare un nuovo mezzo abrasivo.
- Utilizzando griglie abrasive, per evitare usure è possibile applicare l'inserto di protezione 5 sul velcro della mola a tazza.
- All'applicazione a pressione dell'inserto di protezione fare attenzione che i fori corrispondono a quelli della piastra di levigatura.
Utilizzare solo mezzi abrasivi originali della MAFELL.
4.4 Mola a tazza
4.4.1 Selezione mola a tazza
Per ottenere una buona qualità di levigatura utilizzare la mola a tazza corretta in corrispondenza dell'applicazione elencata nella lista seguente:
Universale per levigatura grossolana e fine su superfici, rettifica di bordi:
- Mola a tazza „hard" ø150, 35 Shore
Levigatura fine su elementi di forma, bombature e raggi. Non impiegare per bordi
- - Mola a tazza „soft" ø150, 20 Shore
Per no. ordinine vedi accessori speciali.
4.4.2 Cambio mola a tazza
Pericolo
Tirate la spina elettrica prima di iniziare i lavori di manutenzione.
Per regolare la profondità di taglio procedete nel seguente modo:
- Svitare la vite 7 (Fig. 3). Quindi ora è possibile cambiare la mola a tazza 4.
- Durante la collocazione della mola a tazza, ruotare finché innesta sulle superfici del perno di posizionamento 8 (Fig. 4).
• Riavvitare la vite 7 (Fig. 3).
Utilizzare solo mole a tazza originali della MAFELL.
4.4.3 Freno mola a tazza
Per impedire una rotazione eccessiva incontrollata della mola a tazza, questa viene frenata da un manicotto 9 (Fig. 5). Poiché il manicotto nel tempo si usura, lo stesso, a frenatura sempre più debole, va sostituito con un nuovo manicotto in una officina di assistenza clienti della MAFELL.
4.5 Impugnatura addizionale
Il manico addizionale 10 (Fig. 6) può essere rimosso dalla macchina, se necessario, svitando la vite 11 integrata con il cacciavite esagonale fornito insieme.
4.6 coprispigolo
Il coprispigolo 12 (Fig. 6) può essere rimosso a necessità dalla macchina. A tal proposito va girato verso sinistra nella posizione posteriore, poi premuto in basso ed estratto verso il retro
5 Funzionamento
5.1 Messa in funzione
Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza".
5.2 Accensione e spegnimento
Funzionamento breve
• Accensione: Premete l'interruttore 1 (fig. 1).
- Spegnimento: Lasciate andare l'interruttore.
Funzionamento continuo
- Accensione: Premete l'interruttore 1 e il pulsante di arresto 2 l'uno dopo l'altro. Infine con pulsante di arresto premuto lasciare l'interruttore. Il motore gira senza pressione sull'interruttore.
- Spegnimento: Premete l'interruttore 1 finché il pulsante di arresto 2 salta fuori. Lasciate poi andare l'interruttore.
5.3 Elettronica di regolazione
Il numero di corse della smerigliatrice eccentrica EVA150E 3 / EVA150E 5 può essere regolato tramite la rotella di regolazione 3 (Fig. 1) dell'elettronica di regolazione in modo continuo da 9000 corse /min. a 22000 corse / min.
L'elettronica di regolazione permette di adattare la velocità di levigatura al rispettivo materiale da lavorare. Questo fa si che materiali delicati come la plastica, colori, vernici e vernici trasparenti vengano protetti da danni dovuti a velocità di levigatura troppo elevate. Inoltre la griglia abrasiva dura più a lungo perché non s'intasa. Selezionare quindi con l'elettronica di regolazione per la levigatura dei differenti materiali sempre la velocità di levigatura idonea al materiale.
5.4 Indicazioni operative
I migliori risulati di levigatura si ottengono applicando solo una pressione leggera.
Graffi causati dall'accensione e spegnimento della macchina si possono evitare posando la smerigliatrice accesa sul pezzo in lavorazione e sollevandola dal pezzo con motore sempre acceso.
6 Manutenzione e riparazione
Pericolo
Tirate la spina elettrica prima di iniziare i lavori di manutenzione.
Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.
I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL.
Liberare la macchina ad intervalli regolari dalla polvere accumulatasi. Durante ciò aspirare anche le aperture di ventilazione del motore.
6.1 Immagazzinaggio
Se la macchina non viene usata per lungo tempo, deve essere pulita accuratamente. Spruzzate dell'antiruggine sulle parti di metallo lucide.
7 Eliminazione dei guasti
Pericolo
L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!
Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al vostro rivenditore o direttamente al servizio di assistenza MAFELL.
| Disturbo | Causa | Rimedio |
| La macchina non si accende | Manca la tensione | Controllare l'alimentazione della tensione |
| Spazzole a carbone usurate | Consegnare la macchina ad un centro di assistenza clienti MAFELL | |
| Rotazione eccessiva incontrollata della mola a tazza | Effetto di frenatura del manicotto indebolito | Consegnare la macchina in una officina di assistenza clienti MAFELL |
8 Mezzo abrasivo
| N. pezzo | N. d'ordine | fascia prezzo. | oggetto | versione | pezzi |
| 520 | 093447 | 99 | Griglia abrasiva Abranet HD ø150, 20 pz. | grana 60 | 1 b |
| 521 | 093448 | 99 | Griglia abrasiva Abranet ø150, 35 pz. | grana 80 | 1 b |
| 522 | 093449 | 99 | Griglia abrasiva Abranet ø150, 40 pz. | grana 100 | 1 b |
| 523 | 093450 | 99 | Griglia abrasiva Abranet ø150, 40 pz. | grana 120 | 1 b |
| 524 | 093451 | 99 | Griglia abrasiva Abranet ø150, 40 pz. | grana 150 | 1 b |
| 525 | 093452 | 99 | Griglia abrasiva Abranet ø150, 40 pz. | grana 180 | 1 b |
| 526 | 093453 | 99 | Griglia abrasiva Abranet ø150, 40 pz. | grana 240 | 1 b |
| 527 | 093454 | 99 | Griglia abrasiva Abranet ø150, 40 pz. | grana 320 | 1 b |
| 500/1 | 093446 | 99 | Inserto di protezione ø150 | 1 b |
9 Accessori speciali
| N. pezzo | N. d’ordine | fascia prezzo. | oggetto | versione | pezzi |
| 11/1 | 093455 | 99 | Mola a tazza hard compl. imball. | ø150, 35 Shore | 1 b |
| 11 | 093457 | 99 | Mola a tazza soft compl. imball. | ø150, 20 Shore | 1 b |
| - | 093459 | 99 | Disco intermedio aderente imball. | ø150 | 1 b |
| 502 | 205570 | 99 | Sacchetto filtrante univ. imball., 5 pz. | 1 b |
Inhoudsopgave
2.8 Resterende risici
