POWDP7070 - Compresseur PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de compresseur	Compresseur à piston
Puissance	2 HP (environ 1500 W)
Pression maximale	8 bars
Capacité du réservoir	24 litres
Débit d'air	150 L/min
Poids	25 kg
Dimensions	80 x 30 x 60 cm
Utilisation recommandée	Idéal pour les travaux de bricolage, gonflage, et outils pneumatiques légers
Maintenance	Vérifier régulièrement le niveau d'huile et le filtre à air
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - POWDP7070 PowerPlus

Comment puis-je démarrer le compresseur PowerPlus POWDP7070 ?

Pour démarrer le compresseur, branchez-le à une source d'alimentation électrique, puis activez l'interrupteur d'alimentation situé sur le panneau de commande.

Quel type d'huile dois-je utiliser pour le PowerPlus POWDP7070 ?

Utilisez de l'huile pour compresseur conforme aux spécifications du fabricant. Vérifiez le manuel d'utilisation pour les recommandations spécifiques.

Le compresseur ne démarre pas, que faire ?

Vérifiez si le compresseur est correctement branché, si l'interrupteur est en position 'ON', et si le disjoncteur n'a pas sauté. Consultez le manuel pour des instructions supplémentaires.

Comment régler la pression de sortie du compresseur ?

Utilisez le manomètre pour surveiller la pression et ajustez le régulateur de pression pour atteindre la pression souhaitée.

Quel est le débit d'air du PowerPlus POWDP7070 ?

Le débit d'air du PowerPlus POWDP7070 est de 150 L/min, ce qui le rend adapté à divers outils pneumatiques.

Comment entretenir le compresseur ?

Il est recommandé de vérifier régulièrement le niveau d'huile, de nettoyer les filtres et de vidanger le réservoir d'eau condensée.

Le compresseur fait un bruit excessif, que dois-je vérifier ?

Vérifiez si le compresseur est sur une surface stable et si tous les boulons sont bien serrés. Un entretien régulier peut également aider à réduire le bruit.

Quelle est la capacité du réservoir du PowerPlus POWDP7070 ?

Le PowerPlus POWDP7070 a une capacité de réservoir de 24 litres.

Puis-je utiliser le compresseur en extérieur ?

Oui, mais assurez-vous qu'il est protégé des intempéries et qu'il est utilisé dans un environnement bien ventilé.

Où puis-je trouver des pièces de rechange pour le PowerPlus POWDP7070 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site du fabricant.

MODE D'EMPLOI POWDP7070 PowerPlus

1 UTILISATION PRÉVUE 3 2 DESCRIPTION (FIG. A) 3 3 LISTES DES PIECES CONTENUES DANS L'EMBALLAGE... 3 4 PICTOGRAMMES 4 5 CONSIGNES DE SECURITE GENÉRALES 4 5.1 Lieu de travail 4 5.2 Sécurité électrique 4 5.3 Sécurité des personnes 5 5.4 Précautions de manipulation et d'utilisation d'outils electriques.. 5 5.5 Entretien 6 6 CONSIGNES DE SECURITE COMPLEMENTaires 6 6.1 A faire 6 6.2 A ne pas faire 7

7 Consignes de sécurité supplémentaires pour les batteries et les chargeurs

7.1 Batteries 7 7.2 Chargeurs 8 8 CHARGE ET INSERTION OU RETRAIT DE LA BATTERIE... 8 8.1 Indications du chargeur (Fig. 1) 8 8.2 Retrait/insertion de la batterie (Fig. 2) 8 8.3 Indicateur de capacité de la batterie (Fig. 3) 9 9 UTILISATION DU COMPRESSEUR 9 9.1 Interrupteur marche/arrêt 9 9.2 Réglement de la pression de sortie 9 9.3 Réglement du pressostat 9 9.4 Soupape de sécurité 9 9.5 Eau condensée 9 9.6 Utilisation d'une ou de deux batteries: 10 10 NETTOYAGE ET ENTRETIEN 10 10.1 Maintenance 10

10.2 Transport 10 11 DEPANNAGE 11 12 DONNÉES TECHNIQUES 11 13 BRUIT 11 14 GARANTIE 12 15 ENVIRONMENTMENT 12 16 DcLARATION DE CONFORMITE 13

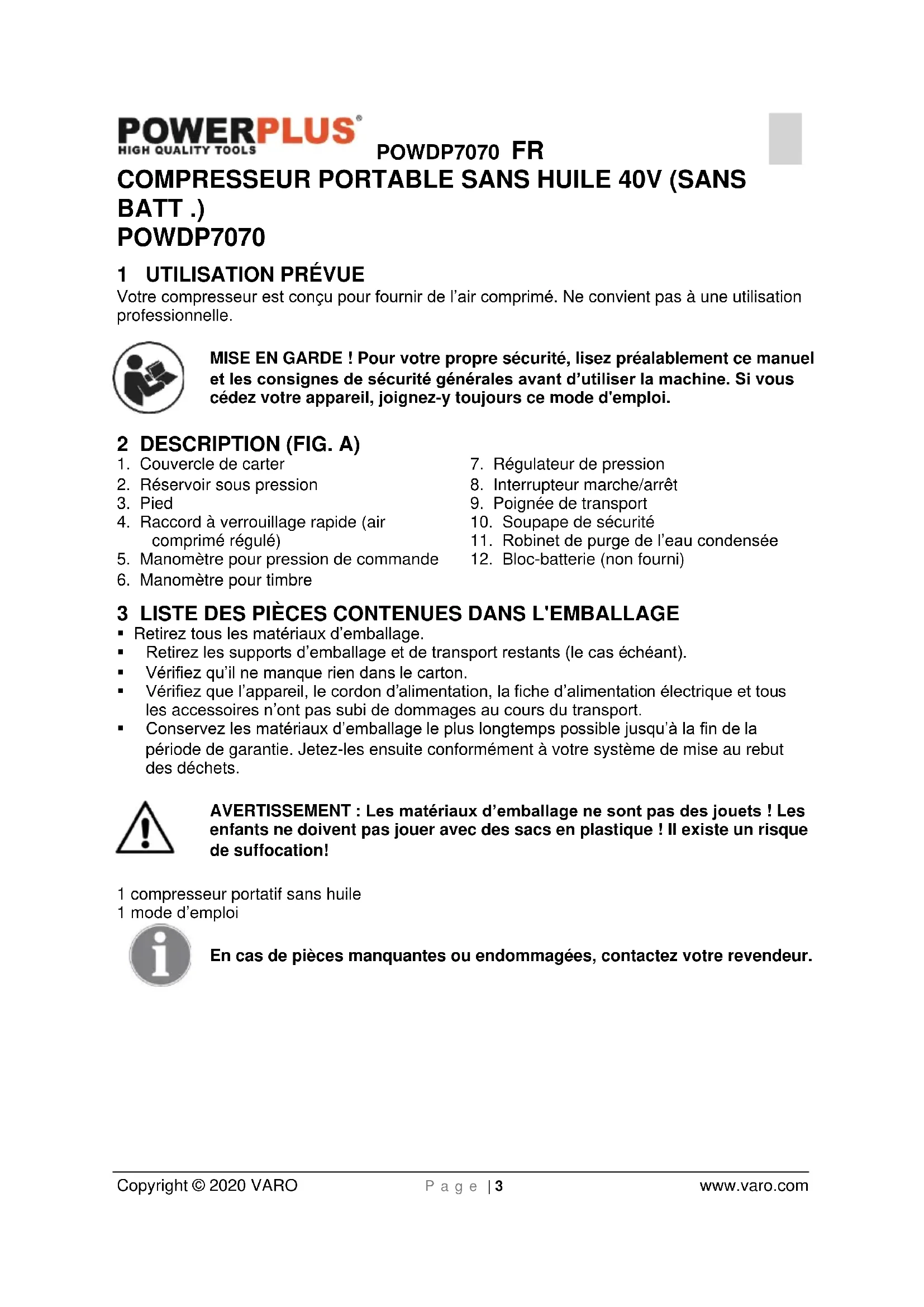

1 Utilisation prévue

Votre compresseur est conçu pour fournir de l'air comprimé. Ne convient pas à une utilisation professionnelle.

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi.

2 Description (FIG. a)

1. Couvercle de carter
2. Régulateur de pression
3. Réservoir sous pression
4. Interrupteur marche/arrêt
5. Pied
6. Poignée de transport
7. Raccord à verrouillage rapide (air comprimé régulé)
8. Soupape de sécurité
9. Manomètre pour pression de commande
10. Robinet de purge de l'eau condensée
11. Manomètre pour timbre
12. Bloc-batterie (non fourni)

3 LIST Des PIECES contenues dans l'emballage

• Retirez tous les matériaux d'emballage. Retirez les supports d'emballage et de transport restants (le cas échéant). Vérifiez qu'il ne manque rien dans le carton. Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation!

1 compresseur portatif sans huile 1 mode d'emploi

En cas de pièces manquantes ou endommagées, contactez votre revendeur.

4 Pictogrammes

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

	Lisez le manuel utiliser avant demettre le compresseur en service et en cas de doutes sur son fonctionnement.		Le compresseur intègre des composants qui peuvent atteindre des températures élevées.
	Portez des protège-oreilles. Portez des lunettes de sécurité.		Le compresseur pourrait redémarrer en cas de rétablissement de l'alimentation électrique après une coupure de courant.
	Attention: présence de courant électrique.		Portez des gants de protection.
MAX. 40°C	Température ambiente de 40 °CMax. (uniquement pour la batterie).		Utilisez la batterie et le chargeur uniquement dans des pieces fermées.
	Ne pas incinérer la batterie ni le chargeur.		Ne pas exposer le chargeur ni la batterie à l'eau.

5 Consignes de sécurité générales

Attention, toutes les instructions doivent être consultées! Un non-respect des instructions et mises en garde suivantes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez toutes les instructions et mises en garde pour une consultation ultérieure. La notion d'outil électrique utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil).

5.1 Lieu de travail

• Maintenez la propriété et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents. N'utilisez pas les outils électriques dans un environnement présentant un risque d'explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les personnes fragiles à l'écart lorsqu'ils utiliseront l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

La tension d'alimentation doit correspondre à cette indiquée sur l'étiquette des caractéristiques.

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en aucun cas être modifiée. N'utilise pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises d'adaptation réduisent le risque de décharge électrique.
• Evitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cuisinières électriques et réfrigérateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.

Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de décharge. - N'utilisez pas le câble secteur pour porter ou suspendre l'outil électrique ou encore pour retirer la fiche secteur de la prise. Tenez le câble secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs endommagés ou emmêlés augmentent le risque de décharge électrique. Lorsque vous utilisez un outil électrique à l'air libre, n'employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à une utilisation extérieure réduit le risque de décharge électrique. - Si vous êtes obligé d'utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils électri r
• Portez un équipement de protection individuelle ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuelle tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acoustiques, selon l'usage de l'outil, réduit le risque des blessures.
• Évitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l'outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
• Retirez les outils de réglage ou les clés de serrage avant de mettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
• Ne vous surestimez pas. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de nouveau contrôle l'outil électrique dans les situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles. Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.

5.4 Précautions de manipulation et d'utilisation d'outils électriques

• Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné. N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé.
• Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
• Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces instructions utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

• Entretenez l'appareil avec soin. Contrôlez qu'aucune pièce mobile de l'appareil n'est desserrée ou grippée, qu'aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils électriques.
• Maintenez la propriété et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, s'enlèquent moins souvent et sont plus faciles à diriger.
• Utilisez l'outil électrique, les accessoires, les outils rapportés ou autres en respectant ces instructions et de la manière prescrite pour le type d'outil électrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils électrométriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

5.5 Entretien

• Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d'origine uniquement, de manière à préserver la sécurité de l'appareil.

6 Consignes de securite complementaires

Ce pictogramme identifie les avertissements qu’il faut lire attentivement avant d’utiliser l’appareil, afin de prévenir de possibles dommages corporels.

L'air comprimé étant une forme d'énergie potentiellement dangereuse, il est nécessaire d'utiliser le compresseur et ses accessoires avec une extrême prudence.

Attention: le compresseur pourrait redémarrer de manière inopinée en cas de rétablissement du courant après une coupure électrique.

La valeur de PRESSION ACOUSTIQUE mesure 4 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l'étiquette jaune, positionnée sur le compresseur, moins de 20 dB.

6.1 À faire

• Le compresseur doit être utilisé dans des endroits appropriés (bonne ventilation, température ambiante comprise entre +5°C et +40°C), totalement exempts de poussières, d'acides, de vapeurs, de gaz explosifs ou inflammables. Veiller à ce que la zone de travail soit dégagée. Lorsqu'il est en marche, le compresseur doit reposer sur un appui stable. Le port de lunettes de sécurité est conseillé pendant le fonctionnement de l'appareil, afin de protégérer les yeux contre les projections de corps étrangers soulevés par le jet d'air comprimé.
• Dans la mesure du possible, porter des équipements individuels de protection lors de l'utilisation des accessoires pneumatiques.
• Toujours respecter une distance de sécurité d'au moins 2 mètres entre le compresseur et la zone de travail. Utiliser exclusivement la poignée pour déplacer le compresseur. L'utilisation de l'air comprimé pour les différentes applications prévues (gonflage, outils pneumatiques, peinture, lavage avec des détergents à base aqueuse seulement, agrafage, etc.), implique la connaissance et le respect des normes prescrites au cas par cas.
• Ce compresseur a été réalisé pour fonctionner avec le rapport d'intermittence spécifique sur la plaquette des caractéristiques techniques (par exemple, S3-15 signifie 1,5 minute de fonctionnement et 8,5 minutes d'arrêt), afin d'éviter une surchauffe excessive du moteur.

électrique. Au cas où ce rapport ne serait pas respecté, la protection thermique dont le moteur est pourvu interviendra automatiquement, en coupant le courant électrique dès que la température devient trop élevée. Le moteur redémarrera automatiquement dès le rétablissement des conditions normales de fonctionnement.

6.2 A ne pas faire

• Ne jamais diriger le jet d'air vers des personnes, des animaux ou vers soi-même.
• Ne pas mettre le compresseur en contact avec de l'eau ou d'autres liquides. Ne pas diriger vers le compresseur le jet de liquides pulvérisés par des outils branchés sur le compresseur lui-même : l'appareil étant sous tension, il existe des risques d'électrocution ou de court-circuit.
• En cas d'emploi du compresseur à l'extérieur, toujours le ranger dans un lieu couvert ou clos après son utilisation.
• Ne jamais utiliser le compresseur à l'extérieur en cas de pluie ou de conditions météorologiques adverses.
• Interdire l'utilisation du compresseur aux personnes inexpérimentées et sans surveillance. Éloigner les animaux de la zone de travail. L'air comprimé produit par cet appareil n'est pas utilisable dans les domaines pharmaceutique, alimentaire ou hospitalier; de même, il ne peut être utilisé pour remplir les bouteilles utilisées dans la plongée sous-marine.
• Ne pas placer d'objets inflammables ou en nylon et tissu à proximité et/ou sur le compresseur.
• Ne pas recouvrir les prises d'air situées sur le compresseur.
• Ne pas ouvrir ou trifouiller le compresseur et ses composants. S'adresser à un centre de réparation agréé.

7.1 Batteries

N'essayez en aucun cas d'ouvrir une batterie. - Ne rangez pas une batterie dans un endroit où la température dépasse 40°C. - Chargez la batterie uniquement à une température ambiante comprise entre 4°C et 40 °C. - Entrepousez vos batteries dans un endroit frais (5 °C-20 °C) et sec. N'entrepousez jamais les batteries si elles sont déchargées. - Il est préférable de décharger et recharger régulièrement les batteries au Li-ion (au moins 4 fois par an). La charge idéale pour un entreposage à long terme de votre batterie au Li-ion est d'environ 40% de sa capacité. Lors de la mise au rebut de la batterie, suivez les instructions fournies à la section « Protection de l'environnement » - Ne provoquez pas de court-circuit. En cas de connexion directe entre les bornes positive (+) et négative (-) ou de contact accidentel avec des objets métalliques, la batterie est court-circuitée et un courant intense la traverse, générant une chaleur susceptible de provoquer une rupture du carter ou un incendie. - Ne chauffez pas la batterie. Si la batterie chauffe à une température supérieure à 100°C, les séparateurs de scellement et d'isolation et les autres composants polymères risquent d'être endommagés, ce qui entraînerait une fuite d'électrolyte et/ou un court-circuit interne générant une chaleur susceptible de provoquer une rupture ou un incendie. En outre, ne jetez pas la batterie au feu, ce qui risquerait d'entraîner une explosion et/ou une flamme intense. - Dans certaines conditions extrêmes, une fuite de batterie peut se produire. Si vous remarquez du liquide sur la batterie, procédez comme suit :

-Essuyez soigneusement le liquide à l'aide d'un chiffon. Evitez tout contact cutané. - En cas de contact oculaire, suivez les instructions ci-dessous :

✓ Rincez immédiatement à l'eau. Neutralisez à l'aide d'un acide doux comme du jus de citron ou du vinaigre. En cas de contact oculaire, rincez abondamment à l'eau propre pendant au moins 10 minutes. Consultez un médecin.

Risque d'incendie! Évitez de court-circuiter les contacts d'une batterie détachée. N'incinérez pas la batterie.

7.2 Chargeurs

• Ne tentez jamais de charger des batteries non rechargeables.
• Remplacez immédiatement tout cordon d'alimentation défectueux.
• N'exposez pas le chargeur à l'eau.
• N'ouvrez pas le chargeur.
• Ne sondez pas le chargeur. Le chargeur est destiné à un usage en intérieur uniquement.

8.1 Indications du chargeur (fig. 1)

Brancher le chargeur sur la prise de courant électrique.

• Vert fixe: prêt à charger.
• Rouge clignotant : en charge.
• Vert fixe : charge.
• Vert et rouge fixes : batterie ou chargeur endommagé.

Remarque: si la batterie ne s'insère pas correctement, la débrancher et vérifier qu'il s'agit d'un modèle adapté à ce type de chargeur, conformément au tableau des spécifications. Ne pas charger un autre bloc de batteries ou toute batterie qui ne s'insère pas en toute sécurité dans le chargeur.

1. Surveiller régulièrement le chargeur et la batterie pendant le processus de charge.
2. Après la charge, débrancher le chargeur de la prise et laisser refroidir la batterie.
3. Laisser la batterie refroidir complètement avant de l'utiliser.
4. Ranger le chargeur et la batterie dans un endroit sec, hors de portée des enfants.

REMARQUE: si la batterie est chaude après une utilisation prolongée dans l'outil, la laissez refroidir à température ambiante avant de la recharger. Cela permet de prolonger la durée de vie des batteries.

8.2 Retrait/insertion de la batterie (fig. 2)

AVERTISSEMENT : avant tout réglage, débrancher la fiche d'alimentation ou retirer le bloc de batteries.

Tenir l'outil d'une main et le bloc-batterie de l'autre.

Installation : pousser et glisser le bloc-batterie dans le port prévu à cet effet, s'assurer que le loquet à l'arrière de la batterie est en place et que la batterie est sécurisée avant de démarrer l'opération. Retrait : appuyer sur le loquet d'ouverture de la batterie et retirer la batterie en même temps.

8.3 Indicateur de capacité de la batterie (fig. 3)

Le bloc de batteries compte des indicateurs de capacité. Pour vérifier l'état de la batterie, appuyer sur le bouton (A). Avant d'utiliser l'appareil, appuyer sur l'interrupteur-gachette pour vérifier si la batterie est suffisamment chargée pour fonctionner correctement.

Trois LED indiquent le niveau de capacité de la batterie : 3 LED sont allumées : La batterie est complètement chargée. 2 LED sont allumées : La batterie est chargée à 60%. 1 LED est allumée : La batterie est presque déchargée.

9.1 Interrupteur marche/arrêt

Pour permettre l'outil sous tension, mettre l'interrupteur marche/arrêt (8) sur la position 1. Pour permettre l'outil hors tension, mettre l'interrupteur marche/arrêt (8) sur la position 0.

9.2 Réglement de la pression de sortie

• Réglez la pression de commande au niveau du régulateur de pression (7). La pression de commande actuelle est indiquée au niveau du manomètre pour pression de commande (5).
• REMARQUE : la pression de commande définie ne doit pas dépasser la pression de fonctionnement maximale des outils pneumatiques raccordés.

9.3 Réglement du pressostat

Le pressostat est réglé en usine.

• Pression d'enclement : environ 6 bars.
• Pression de coupure : 8 bars.

Dès que la pression s'est accumulée dans le réservoir, le moteur s'arrête automatiquement.

Le moteur démarre automatiquement dès que la pression diminue dans le réservoir.

9.4 Soupape de sécurité

La soupape de sécurité (10) a été réglée pour la plus haute pression autorisée dans le réservoir à air comprimé. Il est interdit de régler la soupape de sécurité ou de retirer son joint. Actionnez de temps en temps la soupape de sécurité pour vérifier qu'elle fonctionne lorsqueILA est nécessaire.

9.5 Eau condensée

Afin de garantir une longue durée de service du réservoir sous pression (2), purgez l'eau condensée en ouvrant le robinet de purge (11) pendant l'utilisation. Vérifiez que le réservoir sous pression ne présente pas de traces de rouille et d'endommagement avant chaque utilisation. N'utilisez pas le compresseur avec un récipient sous pression rouillé ou endommagé. En cas d'endommagement, contactez le service après-vente du client.

9.6 Utilisation d'une ou de deux batteries:

Lorsqu'une seule batterie est branchée, le compresseur fonctionne jusqu'à l'activation du thermostat de sécurité de la batterie. Il est alors possible que la batterie ne soit pas complètement déchargée, le cas échéant, elle doit être déposée pour refroidir. Une fois qu'elle a refroidi, elle peut être rebranchée sur le compresseur. - Lorsque deux batteries sont branchées sur le compresseur, elles se déchargent de manière alternée, ce qui augmente la durée de fonctionnement. Cette interaction laisse suffisamment de temps aux batteries pour refroidir, elles peuvent alors être utilisées jusqu'à leur décharge complète.

10.1 Maintenance

Mettez le compresseur hors tension et assurez-vous qu'une personne non autorisée ne pourrait pas le redémarrer. Retirez les batteries rechargeables et ventilez la machine et tous les outils pneumatiques raccordés.

10.2 Transport

Transportez la machine uniquement par sa poignée de transport. Protégez la machine contre d'éventuels chocs et vibrations.

Attention: si elle n'est pas évacuée, l'eau de condensation peut corroder le réservoir, en limitant sa capacité et en compromettant sa sécurité.

S'agissant d'un produit polluant, l'eau de condensation doit être traitée et évacuée dans le respect de l'environnement et des lois en vigueur en la matière.

11 DÉPANNAGE

Problème	Cause	Solution
Le compresseur ne démarre pas.	1. Aucune alimentation. 2. La température extérieure est trop BASSE. 3. Le moteur surchauffe.	1. Contrôlez les batteries rechargeables. 2. N'utilisez jamais à une température extérieure inférieure à +5 °C. 3. Laissez le moteur refroidir. Si nécessaire, éliminez la cause de la surchauffe.
Le compresseur démarre, mais il n'en sort aucune pression.	1. Le clapet de non-retour fuit. 2. Les joints sont endommagés. 3. Le robinet de purgege de l'eau condensé fuit.	1. Faites replacer le clapet de non-retour par un centre de réparation. 2. Contrôlez les joints et faites replacer tout joint endommagé par un centre de réparation. 3. Contrôlez le robinet de purgege et faites-le replacer si nécessaire.
Le compresseur démarre, la pression est indiquée sur le manomètre, mais les outils ne démarrent pas.	1. Les raccords de flexibles fuiert. 2. Un raccord à verrouillage rapide fuit. 3. Pression insuffisante définie sur le régulateur de pression.	1. Contrôlez le flexible d'air comprimé et les outils et replacez-les si nécessaire. 2. Contrôlez le raccord à verrouillage rapide et replacez-le si nécessaire. 3. Augmentez la pression définie à l'aide du régulateur de pression.

12 DONNÉES TECHNIQUES

Type	POWDP7070
Tension nominale	40 V
Vitesse de rotation	3000 min1
Pression nominale	8 bars
Capacité du réservoir	5 l
Débit d'air (capacité)	36 l/min
Poids	10 kg

13 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

Pression acoustique LpA	87 dB(A)
Puisance acoustique LwA	97 dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouie.

14 Garantie

• Ce produit est garanti pour une période de 36 mois effective à compter de la date d'achat par le premier utilisateur.
• Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n'inclut pas : les batteries, les chargeurs, les défauts dus à l'usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toutes responsabilités pour toute blessure corporelle resulting d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agréé pour les outils Powerplus.
• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.
• Tout dommage résultant d'une détérioration de fluide, d'une détérioration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les appareils ou pièces remplacées sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejeter toute réclamation dans les cas où l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Notre reçu d'achat doit être conservé comme preuve de la date d'achat.
• Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propriété acceptable (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.

15 Environnement

Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrasssez pas avec les ordures ménagères mais destinez-la à un traitement respectueux de l'environnement.

Les déchets électriques ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.

16 Déclaration de conformite

Vario

VARO - Vic. Van Rompuy N. V Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que

appareil : Compresseur portable sans huile

marque: POWERplus

modèle: POWDP7070

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) :

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA

Measured

95 dB(A)

Guaranteed

97 dB(A)

Notified Body

TÜV SÜD - DE

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) :

EN1012-1:2010

EN60204-1:2006

EN55014-1:2017

EN55014-2:2015

Détenaleur de la Documentation technique : Philippe Vankerkhove, VARO - Vic. Van Rompuy N. V.

Le soussigné agit au nom du PDG de l'entreprise,

Réglementation - Directeur de la conformité

Date : 01/06/2020

1 INTENDED USE 3 2 DESCRIPTION (FIG A) 3 3 PACKAGE CONTENT LIST 3 4 SYMBOLS 3 5 GENERAL POWER TOOL SAFETY WARNINGS 4 5.1 Work area 4 5.2 Electrical safety 4 5.3 Personal safety 4 5.4 Power tool use and care 5 5.5 Service 5 6 SPECIFIC SAFETYWARNINGS 5 6.1 Do's. 6 6.2 Don'ts 6
