Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	2500 W
Surface recommandée	Jusqu'à 30 m²
Fonctionnalités	Refroidissement, déshumidification, ventilation
Niveau sonore	54 dB
Consommation énergétique	Classe A
Dimensions (L x l x H)	70 x 40 x 30 cm
Poids	25 kg
Installation	Facile, sans besoin d'outils spécifiques
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans
Accessoires inclus	Tuyau d'évacuation, télécommande

FOIRE AUX QUESTIONS - RTA2500 Mestic

Comment puis-je régler la température sur le Mestic RTA2500 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'avant de l'appareil. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Le Mestic RTA2500 fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que l'appareil est installé sur une surface stable et qu'aucun objet n'entrave le ventilateur.

Pourquoi mon Mestic RTA2500 ne refroidit-il pas correctement ?

Assurez-vous que les filtres à air sont propres. Si les filtres sont encrassés, nettoyez-les ou remplacez-les. Vérifiez également que les fenêtres et les portes sont bien fermées.

Comment nettoyer les filtres à air du Mestic RTA2500 ?

Pour nettoyer les filtres, retirez-les du panneau arrière de l'appareil, lavez-les à l'eau tiède savonneuse, rincez-les bien et laissez-les sécher complètement avant de les réinstaller.

L'appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes avant de le rebrancher.

Le Mestic RTA2500 consomme-t-il beaucoup d'énergie ?

Le Mestic RTA2500 est conçu pour être économe en énergie. Consultez l'étiquette énergétique pour plus d'informations sur la consommation électrique.

Puis-je utiliser le Mestic RTA2500 dans une pièce de plus de 50 m² ?

Le Mestic RTA2500 est conçu pour des espaces d'environ 20 à 30 m². Pour une pièce plus grande, il est recommandé d'utiliser plusieurs unités ou un modèle plus puissant.

Comment puis-je régler le mode de fonctionnement ?

Utilisez le bouton 'Mode' sur le panneau de contrôle pour alterner entre les différents modes tels que refroidissement, déshumidification et ventilation.

Y a-t-il une fonction de minuterie sur le Mestic RTA2500 ?

Oui, le Mestic RTA2500 est équipé d'une fonction de minuterie. Vous pouvez programmer l'appareil pour qu'il s'allume ou s'éteigne à des heures spécifiques.

Où puis-je trouver le manuel d'utilisation du Mestic RTA2500 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Mestic dans la section support.

MODE D'EMPLOI RTA2500 Mestic

Baby it’s COOL INSIDE23 Données électriques 8 Schéma électrique 9 Liste des accessoires fournis 10 Nom des pièces 11 Fonctionnement de la telecommande 12 Panneau de contrôle 17 Iinstructions d’installation 18 Étape 1 - Choix de l’emplacement et installation de l’unité externe 18 Étape 2 - Montage de l’element externe 21 Étape 3 - Installation du diffuseur 22 Étape 4 - Installation électrique (câblage) 24 Étape 5 - Finalisation de l’installation 26 Résolution de problèmes 27 Codes erreur 28 Entretien 2945

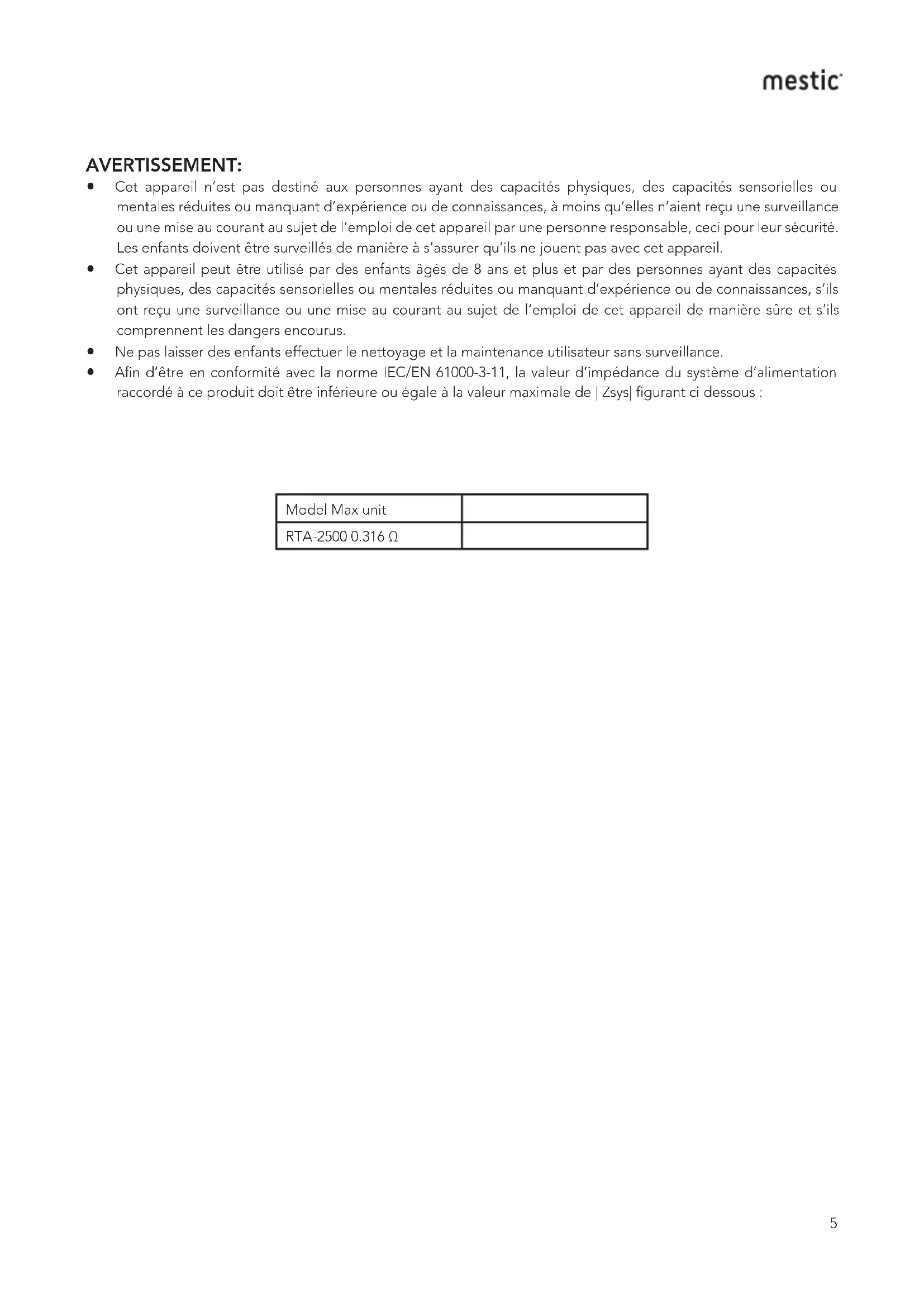

• Cet appareil n’est pas destiné aux personnes ayant des capacités physiques, des capacités sensorielles ou mentales réduites ou manquant d’expérience ou de connaissances, à moins qu’elles n’aient reçu une surveillance ou une mise au courant au sujet de l’emploi de cet appareil par une personne responsable, ceci pour leur sécurité. Les enfants doivent être surveillés de manière à s’assurer qu’ils ne jouent pas avec cet appareil.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, des capacités sensorielles ou mentales réduites ou manquant d’expérience ou de connaissances, s’ils ont reçu une surveillance ou une mise au courant au sujet de l’emploi de cet appareil de manière sûre et s’ils comprennent les dangers encourus.

• Ne pas laisser des enfants effectuer le nettoyage et la maintenance utilisateur sans surveillance.

• Afin d’être en conformité avec la norme IEC/EN 61000-3-11, la valeur d’impédance du système d’alimentation raccordé à ce produit doit être inférieure ou égale à la valeur maximale de | Zsys| figurant ci dessous : Model Max unit RTA-2500 0.316 Ω6

• Ne pas utiliser de cordon d’alimentation endommagé ou non standard.

• Être prudent pendant l’installation et l’entretien. Eviter toute utilisation incorrecte afin d’éviter des chocs électriques, des blessures et autres accidents.

• Avant d’allumer l’appareil, veuillez svp ouvrir manuellement les volets d’aération du diffuseur sans quoi l’air frais ne peut circuler et de l’eau de condensation sur la surface du volet d’aération. Température de fonctionnement Plage de températures de fonctionnement conseillée : +4 ~ 46 °C . (chauffage : +4~24 +C/ Clim :+18~46 °C ). Il est possible que l’unité extérne s’arrête de fonctionner lorsque la température extérieure est en dehors de ces valeurs. Sélection du lieu d’installation Conditions nécessaires de base Ne pas installer le climatiseur dans un environnement :

1. A proximité de fortes sources de chaleur, de vapeurs, de gaz inflammables ou explosifs, d’éléments

volatils répandus dans l’air.

2. A proximité d’ appareils à haute fréquence (tels qu’appareils de soudure, équipements médicaux).

3. A proximité de sources d’ hydrocarbures à l’état liquide ou gazeux.

4. A proximité de gaz sulfureux.

Ce climatiseur ne peut s’utiliser que sur un véhicule à toit plat. Ne pas utiliser leclimatiseur lors du démarrage du véhicule ou en roulant. Ne pas alimenter le climatiseur en courant électrique à l’aide de l’alimentation du véhicule. Conditions à respecter pour le climatiseur

1. Les entrés d’air d’air doivent être dégagées de tout obstacle. Il ne faut pas poser d’objets près des

2. Choisir un emplacement où le bruit et l’air extrait par l’unité externe ne causeront pas de gêne au

Raccordement électrique Précautions de sécurité

1. Il y a lieu de respecter les règlementations de sécurité lors de l’installation de l’appareil.

2. Utiliser le circuit d’alimentation électrique qualifié selon les règlementations de sécurité locales.

3. Pour les appareils avec des accessoires de type Y, les instructions devront inclure le contenu suivant. Si le

cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service après- vente ou des personnes disposant de qualifications similaires afin d’éviter tout danger.

4. Brancher correctement le fil de phase, le fil neutre et le fil de terre sur la prise de courant.

5. S’assurer d’avoir bien coupé le courant avant de procéder à toute tâche concernant l’électricité et la

6. Ne pas remettre le courant avant d’avoir terminé l’installation.

7. Ce climatiseur est un appareil électrique de première classe. Il doit être mis à la terre

correctement par un professionnel à l’aide d’un dispositif de mise à la terre spécial. Veuillez vous assurer qu’il est toujours effectivement mis à la terre, sans quoi il est susceptible de provoquer un choc électrique.

8. Le fil jaune-vert ou vert du climatiseur est le fil de mise à la terre, lequel ne peut être utilisé pour

9. La résistance de mise à la terre doit être conforme aux règlementations électriques nationales.

10. L’appareil doit être installé conformément aux règlementations nationales en matière de câblage

PRÉCAUTIONS D’ INSTALLATION8

Merci d’avoir choisi ce Climatiseur pour Véhicules de Loisirs. Ce manuel vous fournira toutes les informations nécessaires à son installation, son fonctionnement et son entretien. Prenez quelques minutes pour découvrir comment obtenir de votre climatiseur le meilleur confort de fraicheur et un fonctionnement économique. Veuillez conserver ce manuel afin de pouvoir vous y reporter plus tard. Un coupe-circuit tous pôles ayant une séparation entre contacts d’au moins 3 mm entre tous les pôles doit être branché au câblage fixe.

1. Tout le câblage doit se conformer aux codes électriques locaux et nationaux. Tout le câblage doit être installé

par des électriciens qualifiés. Pour toutes questions concernant les instructions qui suivent, veuillez prendre contact avec un électricien qualifié.

2. Vérifiez le courant disponible et résolvez tout problème de câblage AVANT d’installer et de faire fonctionner cet

3. Ce climatiseur est conçu pour fonctionner avec une alimentation en courant 220-240V CA, 50Hz, 1 Phase.

4. Les schémas de câblage figurent sur le couvercle du boitier de commande. Les schémas de montage de câble

de l’appareil sont situés sur le panneau du plafond.

5. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service après-

vente ou des personnes disposant de qualifications similaires afin d’éviter tout danger.

6. Les Schéma Électriques sont susceptibles d’être modifiés sans préavis. Veuillez vous référer à celui qui est

concerné sur l’appareil.

Diffuseur Climatiseur de toit Tube capteur d’extérieurBOITIERÉLECTRIQUECourantélectriqueunité d’ intérieurCapteur d’extérieurVentilateur d’admissionVentilateurd’extractioVentilateurd’extractionMoteur de ventilateur sortieMoteur de ventilateur d’extractionVentilateur d’admission moteurVANNE 4 VOIES4 VOIESDISP1 DISP1 DISP2 WIFI_CON CN4 DISP2Tube capteur AP1 PANNEAU D’AFFICHAGE

PANNEAU PRINCIPAL AP1

Capteur de températur e ambiante

Connecteur Connecteur MODULE WIFI MODULE D’AFFICHAGE10 Accessoires dans le carton du diffuseur Accessoires dans le carton de l’unité externe

LISTE DES ACCESSOIRES FOURNIS

Manuel de l’utilisateur Agrafe Papier gommé double-face Mousse Manchon isolant Sous-ensemble boulons M8X135 Batterie (AAA 1.5V) Sous-ensemble boulons M6x25 Mousse (accessoire) Télécommande Support de commande à distance Caoutchouc mousse (accessoire pour mousse) Cheville ST4.2X25 MA Cheville Vis à tête fraisée (support de la commande à distance) Sous-ensemble de la plaque de montage Caoutchouc mousse et lanière11 LED indicator Filtre Grille d’admission d’air Grille d’extraction d’air Boitier extrérieur Châssis Sortie d’évacuation d’eau Grille d’admission d’air Panneau de contrôle (tactile) Télécommande (le contenu de l’écran ou la position peuvent différer des illustrations, veuillez vous référer au produit réel) Remarque: Le produit réel peut différer des illustrations ci-dessus, veuillez vous référer aux produits réels. Diffuseur Unité Externe12 Boutons Icônes sur l'écran d'affichage FONCTIONNEMENT DE LA TÉLÉCOMMANDE SANS FIL

1. Bouton marche/arrêt

3. Bouton FAN (ventilateur)

Régler la vitesse du ventilateur Signal d'envoi Mode automatique Mode refroidissement Mode déshumidificateur Mode ventilateur Mode chauffage Mode nuit Affichage lumineux Fonction X-FAN Température ambiante intérieure Heure Régler la température Fonction WIFI Régler l’heure Minuterie activée/désactivée Mode oscillation Verrouillage enfant Mode de fonctionnement

• Il s'agit d'une télécommande universelle pouvant utilisée pour des climatiseurs multifonctions. Si un modèle de climatiseur ne dispose pas d'une fonction spécifique et que l'on appuie sur le bouton correspondant, l'appareil continue de fonctionner dans son mode actuel.

• Après la mise sous tension, le climatiseur émet un son et le témoin de fonctionnement " " s'allume. Vous pouvez à présent utiliser la télécommande pour faire fonctionner le climatiseur.

• Lorsque l'appareil est sous tension, chaque fois que vous appuyez sur un bouton de la télécommande, l'icône de signal d’envoi " " de la télécommande clignote une fois. Le climatiseur émet un son, indiquant que le signal de la télécommande lui est parvenu.

1. Bouton marche/arrêt

• Appuyez sur ce bouton pour mettre le climatiseur en marche. Appuyez à nouveau sur ce bouton pour éteindre le climatiseur.

• Appuyez sur ce bouton pour sélectionner le mode de fonctionnement souhaité.

• En mode "AUTO", le climatiseur fonctionne automatiquement en fonction de la température ambiante. La température réglée ne peut pas être modifiée et ne sera pas affichée. En appuyant sur le bouton "FAN" (ventilateur), vous pouvez régler la vitesse du ventilateur.

• En mode "COOL" (refroidissement), appuyez sur le bouton "+" ou "-" pour modifier la température de consigne. Appuyez sur le bouton "FAN"pour régler la vitesse du ventilateur.

• En mode "DRY" (déshumidificateur), le climatiseur fonctionne à basse vitesse. La vitesse du ventilateur ne peut pas être réglée.

• En mode "FAN", seul le ventilateur est activé, sans refroidissement ni chauffage. Appuyez sur le bouton "FAN" pour régler la vitesse du ventilateur.

• En mode "HEAT" (chauffage), appuyez sur le bouton "+" ou "-" pour modifier la température de consigne. Appuyez sur le bouton "FAN"pour régler la vitesse du ventilateur. Remarque:

• Après avoir sélectionné le mode "HEAT", le climatiseur retarde le soufflage de l'air de 1 à 5 minutes pour éviter de souffler de l'air froid (Le délai réel dépend de la température ambiante intérieure).

• La température peut être réglée entre 16 et 30°C (61-86°F). PRÉSENTATION DES BOUTONS DE LA TÉLÉCOMMANDE

AUTO COOL DRY FAN HEAT14

3. Bouton FAN (ventilateur)

• Ce bouton est utilisé pour régler la vitesse du ventilateur dans l'ordre suivant : Remarque:

• En mode de vitesse "AUTO", le climatiseur sélectionne automatiquement la vitesse de ventilation appropriée en fonction du réglage par défaut.

• En mode "DRY", le ventilateur fonctionne à basse vitesse.

• Fonction "X-FAN" : lorsque vous appuyez sur la touche "FAN" pendant 2 secondes en mode "COOL" ou "DRY", l'icône " " s'affiche et le ventilateur intérieur continue à fonctionner pendant quelques minutes afin de sécher le climatiseur intérieur, même lorsque celui-ci est éteint. Si vous appuyez maintenant sur le bouton "FAN" pendant 2 secondes, le ventilateur s'arrête immédiatement. "X-FAN" n'est pas disponible en mode automatique, ventilateur ou chauffage.

• Appuyez une fois sur le bouton "+" ou "-" pour augmenter ou diminuer la température de consigne de 1°C (°F). Maintenez le bouton "+" ou "-" enfoncé pendant au moins 2 secondes pour que la température change rapidement. Lorsque vous relâchez le bouton "+" ou "-" après avoir réglé la température, le climatiseur indique la nouvelle température. La température ne peut pas être réglée en mode "AUTO".

• Lors de la mise en marche (TIMER ON) ou de l’arrêt (TIMER OFF) de la minuterie ou le réglage de l’heure, appuyez sur le bouton "+" ou "-" pour ajuster la durée ou l’heure. Pour plus d'informations, consultez les rubriques "Minuterie activée", "Minuterie désactivée" ou "Fonction Heure".

• Appuyez sur ce bouton pour sélectionner le sous-menu souhaité et appuyez sur le bouton "SET" (régler) pour régler l'état de la fonction du sous-menu. Le sous-menu peut être sélectionné par la séquence suivante:

• Fonction Affichage lumineux Lorsque la fonction Affichage lumineux est sélectionnée, l'icône Affiche lumineux " " clignote pendant 5 secondes. Appuyez sur la touche "SET" dans les 5 secondes pour éteindre l'affichage lumineux de l'unité intérieure. L'icône " " de la télécommande disparaît également. Appuyez à nouveau sur la touche "SET" dans les 5 secondes pour allumer l’affichage lumineux et l'icône " " s'affiche.

• Fonction Nuit Lorsque la fonction Nuit est sélectionnée, l'icône Nuit " " clignote pendant 5 secondes. Appuyez sur le bouton "SET" dans les 5 secondes pour activer la fonction Nuit et l'icône " " s'affiche sur la télécommande. Appuyez à nouveau sur la touche "SET" dans les 5 secondes pour désactiver la fonction Nuit et l'icône " " disparaît.

• Fonction d’oscillation de la grille de sortie d’air Non disponible pour ce modèle. TIMER

TIMER OFF Vierge Aucun paramètre AUTO Ventilateur faible Ventilateur moyen Ventilateur élevé15

• Fonction d'affichage de la température ambiante Lorsque l'icône de la fonction d'affichage de la température ambiante " " clignote pendant 5 secondes, appuyez sur la touche "SET" dans les 5 secondes pour activer ou désactiver l'affichage de la température ambiante. Après avoir activé l'affichage de la température ambiante, l'icône " " s'affiche sur la télécommande et la température ambiante s'affiche sur l'unité intérieure pendant quelques secondes.

• Fonction Minuterie activée Cette fonction permet de régler l’heure d’activation du climatiseur. Lorsque cette fonction est active, l'icône " " disparaît et le mot "ON" clignote sur la télécommande. Appuyez sur le bouton "+" ou "-" pour régler le paramètre de Minuterie activée. En appuyant sur le bouton "+" ou "-", l’heure d’activation augmente ou diminue d'une minute à la fois. Maintenez le bouton "+" ou "-" pendant 2 secondes, l’heure affichée va maintenant changer rapidement jusqu'à ce que l’heure souhaitée soit atteinte. Appuyez sur la touche "SET" dans les 5 secondes pour confirmer le nouveau réglage. Le mot "ON" cesse de clignoter.Pour annuler "Minuterie activée" : lorsque la fonction "Minuterie activée" a été sélectionnée et que le mot "ON" clignote sur la télécommande, appuyez sur le bouton "SET" jusqu'à ce que le mot "ON" disparaisse.

• Fonction Minuterie désactivée Cette fonction permet de régler l'heure de désactivation du climatiseur. Lorsque la fonction "Minuterie désactivée" est active, l'icône " " disparaît et le mot "OFF" clignote sur la télécommande. Appuyez sur le bouton "+" ou "-" pour régler le paramètre de Minuterie désactivée. En appuyant sur le bouton "+" ou "-", l’heure d’arrêt augmente ou diminue d'une minute à la fois. Maintenez le bouton "+" ou "-" pendant 2 secondes, l’heure affichée va maintenant changer rapidement jusqu'à ce que l’heure souhaitée soit atteinte. Appuyez sur la touche "SET" dans les 5 secondes pour confirmer le nouveau réglage. Le mot "OFF" cesse de clignoter.Pour annuler "Minuterie désactivée" : lorsque la fonction "Minuterie désactivée" a été sélectionnée et que le mot "OFF" clignote sur la télécommande, appuyez sur le bouton "SET" jusqu'à ce que le mot "OFF" disparaisse.

• Fonction Heure La fonction heure permet de régler l'heure du climatiseur. Lorsque la fonction Heure est active, l'icône " " clignote sur la télécommande. Appuyez sur le bouton "+" ou "-" dans les 5 secondes pour régler l'heure. En appuyant sur le bouton "+" ou "-", l’heure augmente ou diminue d'une minute à la fois. Maintenez le bouton "+" ou "-" pendant 2 secondes, l’heure affichée va maintenant changer rapidement jusqu'à ce que l’heure souhaitée soit atteinte. Appuyez sur la touche "SET" dans les 5 secondes pour confirmer le nouveau réglage. L'icône " " cesse de clignoter.

• Appuyez sur ce bouton pour allumer ou éteindre la lumière LED du panneau d’affichage.

• En mode refroidissement (COOL) ou chauffage (HEAT), appuyez sur le bouton "TURBO" pour activer le mode de refroidissement ou chauffage rapide. L'icône " " est maintenant affichée sur la télécommande. Lorsque cette fonction est active, le climatiseur fonctionne à une vitesse de ventilation très élevée, pour refroidir ou chauffer rapidement. De cette façon, la température ambiante s'approche le plus rapidement possible de la température de consigne.16 Fonction Verrouillage enfant

• Appuyez simultanément sur les boutons "+" et "-" pour activer ou désactiver la fonction de verrouillage enfant. Lorsque la fonction de verrouillage enfant est activée, l'icône " " s'affiche sur la télécommande. Si la télécommande est maintenant utilisée, l'icône " " clignote trois fois sans envoyer de signal au climatiseur. Fonction de basculement entre degrés Celsius et Fahrenheit de l'affichage de la température

• Lorsque l'appareil est éteint, appuyez simultanément sur les boutons "-" et "MODE" pour faire basculer l'affichage de la température entre °C et °F. Remplacement des piles de la télécommande

1. Appuyez sur la partie arrière de la télécommande marquée " ", comme indiqué sur la figure. Poussez ensuite

le couvercle du boîtier des piles dans le sens de la flèche.

2. Remplacez deux piles 7# (AAA 1,5V), et assurez-vous que la position des pôles "+" et "-" est correcte.

3. Replacez le couvercle du boîtier de la batterie.

• Pendant le fonctionnement, dirigez l'émetteur du signal de la télécommande vers le récepteur du climatiseur.

• La distance entre l'émetteur du signal et le récepteur ne doit pas dépasser 8 mètres, et il ne doit y avoir aucun obstacle entre les deux.

• Le signal de la télécommande peut être perturbé par la présence d'une lampe fluorescente ou d'un téléphone sans fil dans la pièce. La télécommande doit être proche de l'appareil pendant son fonctionnement.

• Lorsque le remplacement des piles est nécessaire, utilisez des piles neuves du même modèle.

• Si la télécommande n'est pas utilisée pendant une longue période, pensez à retirer les piles.

• Si l'affichage de la télécommande est flou ou si rien ne s'affiche, veuillez remplacer les piles.

COMBINAISON DE BOUTONS

Expéditeur de signaux Réinstaller Batterie Couvercle du boîtier de la batterie Supprimer17

Remarque : En cas d’absence de la commande à distance, veuillez svp opérer les commandes à l’aide du panneau de contrôle.

1. bouton MARCHE/ARRÊT

La mise en route se fait en appuyant sur ce bouton, et s’arrête en appuyant à nouveau sur ce bouton.

Appuyer sur ce bouton pour allumer ou éteindre l’éclairage de l’écran de l’appareil d’intérieur.

Appuyer sur le bouton + pour augmenter la température (de fonctionnement) fixée pour l’appareil , et appuyer sur le bouton - pour diminuer la température (de fonctionnement) fixée pour l’appareil, l’intervalle de réglage s’étend sur 16~30°C (61-86 °F).

4. bouton de VITESSE DE VENTILATION

Sélectionnez séquentiellement la vitesse de ventilation FAIBLE, MOYENNE, ÉLEVÉE ou TURBO.

Sélectionner le mode de fonctionnement, FRAICHEUR, VENTILATION, CHAUFFAGE.

6. indicateur de VÉRIFICATION DU FILTRE

Cette caractéristique est un rappel qu’il faut nettoyer le filtre à air (entretien normal) pour un fonctionnement plus efficace. La lumière s’allumera automatiquement après un fonctionnement du ventilateur dépassant 250 heures. Si cette lumière s’allume, couper le courant de l’appareil, retirer le filtre à air et le nettoyer, puis le remettre en place, mettre l’appareil sous tension, la, lumière va rester allumée, appuyer sur le bouton + pendant 5 s, et la lumière va s’éteindre. Indicateur

Indicateur de température Indicateur de REFROIDISSE MENT Indicateur de CHAUFFAGE Fenêtre du récepteur18

Faire un test de fonctionnement de l’appareil en utilisant une alimentation électrique adaptée. Se référer aux instructions de fonctionnement du Manuel d’Utilisation et d’Installation. S’assurer que toutes les commandes fonctionnent correctement puis débrancher l’alimentation électrique de l’appareil.

• Avant installation, veuillez svp vérifier si l’appareil est bien monté avec les trois coussinets de caoutchouc et la bande d’étanchéité carrée. ÉTAPE 1- SÉLECTION D’UN LIEU D’INSTALLATION ET MISE EN PLACE DU CLIMATISEUR

Votre climatiseur a été conçu pour être employé dans des véhicules de loisirs. Vérifiez le toit du véhicule afin de déterminer s’il peut supporter à la fois l’appareil de toit et les éléments de montage au plafond sans support supplémentaire. S’assurer que la zone de montage au plafond à l’intérieur n’interférera pas avec les structures existantes. Une fois que l’emplacement de votre climatiseur aura été déterminé. Il faut découper un trou d’ouverture renforcé et encadré ( s’il n’y a pas de trou existant) sinon vous pouvez vous servir des orifices d’aération. CAS A. Si un aérateur est déjà présent à l’emplacement de montage désiré du climatiseur, suivre les étapes suivantes :

1. Retirer toutes les vis qui fixent l’aérateur de toit au véhicule. Retirer l’aérateur et ses éventuelles garnitures.

Retirer avec soin tous dépôts calcaires autour de l’ouverture pour que la surface soit nette.

2. Il peut s’avérer nécessaire d’obturer au mastic certains trous de vissage d’aérateurs anciens qui pourraient

chuter en dehors du joint de base du climatiseur. 3. Vérifier la taille de l’ouverture de toit, si l’ouverture est inférieure à 356 x 356 mm, l’ouverture doit être agrandie. Si l’ouverture est supérieure à 356 x 356 mm,il faut confectionner un châssis (cadre) de montage afin de réduire la taille de l’ouverture (voir Illustration 1).

• Les pièces en mouvement sont susceptibles de provoquer des blessures corporelles. Soyez prudent en essayant cet appareil. Ne faites pas fonctionner l’appareil avec le couvercle extérieur recouvert. AVERTISSEMENT19

1. Elle doit être capable de supporter à la fois le poids

du climatiseur de toit et l’ensemble plafond intérieur.

2. Elle doit être capable de servir d’écarteur entre la

surface extérieure du toit et du plafond intérieur et de les supporter, de telle manière que le climatiseur de toit et l’ensemble plafond soient boulonnés ensemble et que cela ne puisse être susceptible de s’effondrer. L’illustration 1 montre un cadre de support convenable.

3. Il doit y avoir une ouverture dans ce cadre pour le

passage des câbles d’alimentation électriques. Faire passer le câblage d’alimentation à travers le cadre en même temps que le cadre de support est installé. CAS B. Si un aérateur de toit ne peut être utilisé, il faut réaliser une nouvelle ouverture (voir illustration 1) dans le toit du véhicule. Il faudra également réaliser une ouverture correspondante dans le plafond intérieur du véhicule, il convient de faire preuve de délicatesse lors de la découpe du plafond, car si l’ouverture du plafond est moquettée, cela peut provoquer des accrocs. Après avoir réalisé les ouvertures dans le toit et le plafond de taille correcte, il faut placer une structure d’encadrement entre le toit extérieur et le plafond intérieur. La structure d’encadrement renforcée doit respecter les lignes directrices suivantes : ATTENTION

1. Le climatiseur de toit doit être monté sur un endroit plat de l’avant à l’arrière et de chaque côté, le véhicule

étant garé sur un endroit plat. L’illustration 2 montre l’inclinaison maximale avec laquelle l’appareil peut être monté au-dessus ou au-dessous de l’horizontale.

2. Si le toit du véhicule est en pente (non horizontal), si bien que le climatiseur de toit ne peut être monté à

l’intérieur des limites maximum d’inclinaison autorisées par le cahier des charges, il faudra ajouter un calage de compensation d’inclinaison pour mettre l’appareil à l’horizontale. L’illustration 3 présente un calage de compensation usuel.

3. Une fois que le climatiseur de toit a été amené à l’horizontale, il est possible que d’autres calages

supplémentaires soient nécessaires au-dessus du montage de plafond intérieur. Le climatiseur de toit et le montage de plafond intérieur doivent être d’équerre avant d’être fixés l’un à l’autre.

4. Une fois la zone du trou de montage correctement préparée, retirer le carton et les protections de transport

se trouvant tout autour du climatiseur de toit. Lever délicatement l’appareil jusqu’au toit du véhicule. Ne pas se servir de l’habillage extérieur en plastique pour le levage. Placer le climatiseur de toit au-dessus du trou de montage préparé.

5. L’extrémité (nez) de l’habillage doit être orienté vers l’avant du véhicule.

Trou pour le câblage Illustration 120 NOTER LES DIMENSIONS DU CLIMATISEUR (DESSUS DE L’APPAREIL) Illustration2 Inclinaison positive 5º maximum Inclinaison négative 0º maximum Remarque: Faites au mieux pour positionner l’appareil sur la surface horizontale en vue de son functionnement. L’appareil ne peut fonctionner que pendant une durée limitée à l’angle d’inclinaison maximum de 5° afin d’éviter toute fuite d’eau. Inclinaison positive ou négative Level 5º maximum La hauteur doit être ajustée pour mettre l’appareil à l’horizontale Ouverture Horizontal Illustration 3 Horizontal Horizontal Horizontal21 ÉTAPE 2 - MONTAGE DE L’ELEMENT EXTERNE

1. Ouvrir le carton et sortir l’appareil extérieur

1) Lorsque vous sortez l’appareil extérieur après

déballage, ne pas soulever la grille d’extraction d’air située à l’arrière du boitier extérieur (voir Illustration 4-1).

2. Fixer l’appareil extérieur sur le toit du véhicule, puis

1) Placer l’appareil extérieur sur le toit du véhicule

; soulever l’appareil extérieur et le placer derrière les trous percés du toit du véhicule. Ne pas trainer l’appareil extérieur. Sans quoi la bande adhésive pourrait s’arracher (vor Illustration 4-2). Plaque de montage Caoutchouc coussin Vis pour carter d’hélice ST4.2X9X19 Illustration 4.1 Illustration 4.222

ÉTAPE 3 - INSTALLATION DU DIFFUSEUR

Assurez vous que vous avez bien ajusté le climatiseur de toit avec le diffuseur. Attention avant de serrer les boulons :

1. L’épaisseur praticable des toits de véhicules se situe dans l’intervalle 30mm~80mm.

2. Avant de serrer les boulons, visser les quatre boulons manuellement et éviter de forcer le vissage.

3. Pour visser les boulons, vous pouvez utiliser des outils automatiques. Ne pas serrer à fond un boulon et

ensuite en serrer d’autres, afin d’empêcher le grippage des filetages.

4. Le couple maximal de serrage se situe dans l’intervalle 2.3Nm~2.5Nm.

1. Sortir l’ensemble de plafond soigneusement du carton

(la commande à distance est emballée avec l’ensemble de plafond).

3. Avant d’installer l’appareil externe du climatiseur

pour véhicules de loisirs sur le toit de celui-ci, préinstaller la plaque d’aération et la forme en mousse (supérieure) sur le châssis de l’appareil externe à l’aide de 4 vis (longueur 25 mm) (voir Illustration 5-1).

4. Lever ensuite l’appareil externe sur le toit du véhicule

et aligner les ouvertures sur le toit. Utiliser 2 jeux de plaques d’assemblage et 4 boulons pour monter l’appareil externe (voir Illustration 5). Vous devez commencer à visser (mise en place) les boulons de montage à la main pour éviter que le filetage ne se mette de travers. NE PAS COMMENCER LE VISSAGE DES BOULONS DE MONTAGE À L’AIDE D’UNE VISSEUSE PNEUMATIQUE. Les boulons doivent être serrés, le processus est achevé lorsque le joint de base a été comprimé de façon régulière.

5. Avant d’installer l’ensemble de conduites d’air de

l’appareil d’intérieur du climatiseur pour véhicule de loisirs, monter les éléments en mousse en fonction de l’épaisseur du toit du véhicule. Après avoir présenté l’ensemble pour simuler le montage, utiliser une quantité appropriée de caoutchouc mousse et de mousse pour effectuer le montage. Coller l’ensemble de caoutchouc mousse et la mousse à l’aide de bande adhésive double face (à préparer par l’utilisateur) ( voir Illustrations 5-2, 5-3).

6. Installer l’ensemble mousse sur l’ensemble

de conduits d’air. Utiliser 4 boulons pour fixer l’ensemble de conduits d’air sur la plaque de montage. Après avoir fixé l’appareil externe avec l’appareil intérieur, vérifier si l’ensemble en mousse ne s’est pas défait (voir Illustration 5). Les instructions suivantes, étape par étape, doivent être effectuées dans l’ordre qui suit afin de s’assurer d’une installation correcte. Épaisseur du toit du véhicule 30mm-80mm Joint Caoutchouc mousse (Num3,5mm) Mousse (Num3,14mm) Mousse (dessous) Mousse Mousse Passage d’air Joint Panneau d’ installation Bulle Passage d’air Illustration 5 Illustration 5.1 Illustration 5.2 Illustration 5.3 4 boulons 4 vis Mousse (dessus) Plaque d’aérateur Appareil extrérieur 4 boulons (le couple de serrage maximal se situe dans l’intervalle 2.3Nm~2.5Nm)24

1. 1. Comme indiqué sur l’Illustration 7, l’appareil

extérieur a deux jeux de câbles sortants, qui sont respectivement le cordon d’alimentation (courant fort) et les fils de signaux de commande. Le premier doit être branchés directement au terminal d’alimentation électrique tandis que les autres doivent être branchés au fil de signal de commande de l’appareil intérieur.

2. Comme montré sur l’Illustration 8, l’appareil intérieur

possède un jeu de fils de signaux de commande, avec 4 terminaisons de fils au total.

3. Comme montré sur l’illustration, connecter les

terminaisons des fils des appareils intérieur et extérieur l’une à l’autre, une par une. Utiliser ensuite un morceau de caoutchouc mousse pour attacher les terminaisons de fils entre elles, chaque terminaison devant être entourée individuellement de caoutchouc mousse. Éviter toute liaison lâche entre les fils. 4 Comme montré sur l’Illustration, utiliser une bande d’isolant thermique pour recouvrir les terminaisons électriques et le caoutchouc mousse. Puis coller l’isolant thermique et le fixer aux liaisons des fils. Illustration 7 Illustration 8 Illustration 9 Fil électrique extérieur Fil électrique intérieur Fil de connexion extérieur Panneau d’affichage25 Illustration 9.1 Illustration 9.3 Illustration 9.2 Illustration 9.4 Illustration 9.5 Illustration 9.6 Manchon isolant Passage d’air Panneau avant

1. Les connexions de fils doivent être fixées à cet endroit tant avec le caoutchouc mousse qu’avec la bande

d’isolant thermique;

2. Avant d’installer le panneau avant de l’appareil intérieur, placer de la bande d’isolant thermique sur le

conduit d’air. REMARQUE26

ÉTAPE 5 - FINALISER L’INSTALLATION

Pour finaliser l’installation et procéder aux vérifications nécessaires sur le système, il faut procéder aux étapes suivantes.

1. Vérifier la position du thermostat. S’assurer que le thermostat est

bien positionné dans le guide de maintien et qu’il ne touche aucune surface métallique.

2. Fixer la grille de plafond au passage d’air de l’ensemble plafond à

l’aide de 4 vis (voir Illustration 10).

3. Installer le filtre sanitaire et la grille d’admission. Appuyer sur

«PUSH» et verrouiller avec des chevilles.

4. Mettre sous tension et vérifier si l’appareil fonctionne ou pas.

5. Une fois l’appareil intérieur monté, si l’écart entre le panneau et le

toit du véhicule n’est pas régulier, veuillez svp demander au constructeur de l’ajuster selon l’état du montage.

FINALISER L’INSTALLATION

4 vis Passage d’air Grille avant Panneau avant Filtre Illustration 1027 Si vous rencontrez des problèmes avec votre climatiseur pour véhicule de loisirs, veillez consulter ce guide avant de contacter votre agent de service après-vente. GUIDE DE RÉSOLUTION DES PROBLÈMES

PROBLÈME CAUSE POTENTIELLE SOLUTION

L’appareil nu démarre pas. L’appareil n’est peut être pas connecté correctement à l’alimentation électrique. Vérifier l’alimentation électrique du véhicule et s’assurer qu’elle est fournie correctement. L’appareil n’arrive pas à rafraichir l’espace intérieur. Le climatiseur de toit n’est pas à l’horizontale. Monter le climatiseur de toit aussi horizontal que psiible de l’avant vers l’arrière et d’un côté à l’autre lorsque le véhicule est garé. S’assurer que le positionnement dy climatiseur est correct et bien horizontal Le réglage de température est trop élevé. Re-paramétrer la commande à distance à une fixation de température plus basse. Le filtre à air est sale. Retirer le filtre et le nettoyer. L’espace était déjà trés chaud avant que l’appareil ne soit mis en route. Laissez suffisamment de temps à l’appareil pour refroidir la pièce. L’appareil est bruyant. L’appareil émet des bruits métalliques et de fluides. Ces bruits sont normaux lors du functionnement de l’appareil. L’appareil a des égouttements d’eau à l’intérieur. Le joint de base n’a pas été comprimé de manière uniforme. Les boulons d’assemblage doivent être serrés de manière égale pour comprimer le joint de base. L’appareil a de la glace et du givre sur les serpentins. La température intérieure est basse. Sélectionner le mode VENTILATION à vitesse ÉLEVÉE. Le filtre est sale. Retirer le filtre et le nettoyer.28 Lorsque le climatiseur se trouve dans un état anormal, l’indicateur de température de l’appareil intérieur va clignoter pour afficher le code d’erreur correspondant. Veuillez consulter la liste ci-dessous pour identifier le code d’erreur.

Le diagramme d’indicateurs ci-dessus n’est présenté qu’à titre de référence. Veuillez vous reporter au produit réel pour ce qui est de l’indicateur réel et de sa position. Remarque : Si d’autres codes d’erreur apparaissent, veuillez prendre contact avec des professionnels qualifiés pour intervention. CODE D’ERREUR RÉSOLUTION DES PROBLÉMES H3/E8 Peut être éliminé en redémarrant l’appareil. Sinon, veuillez prendre contact avec des professionnels qualifiés pour intervention. PL Assurez-vous que la tension d’alimentation n’est pas inférieure à 184V. Peut s’éliminer après avoir redémarré l’appareil. Sinon, veuillez prendre contact avec des professionnels qualifiés pour intervention. F1/F2/F3 F4/F0/JF Veuillez prendre contact avec des professionnels qualifiés pour intervention. H1 Signifie que l’appareil est en statut dégivrage. C’est un phénomène normal. Affichage intérieur Code d’erreur29

Appuyer sur les deux côtés de la grille d’admission d’air sur les endroits marqués «PUSH». Ouvrir la grille d’admission d’air et retirer le filtre sanitaire.

COMMENT NETTOYER LE FILTRE À AIR

Rincer la poussière du filtre à l’eau claire ou passer un coup d’aspirateur de ménage.

COMMENT DÉMONTER LA CHEVILLE

Méthode de démontage concrète : utiliser un outil similaire à celui de l’Illustration b, aligner le centre de la cheville et l’insérer, comme indiqué sur l’Illustration a. La, profondeur d’insertion doit être d’environ 3 mm, comme montré sur l’Illustration c, ce qui fait que la cheville peut se détacher. Lorsque vous entendez un son, cintrez la base de la cheville à la main pour retirer la cheville. Remarque : Si vous pénétrez trop profondément, la cheville peut se bloquer, un démontage forcé peut endommager la cheville et risque de ne pas donner de bon résultat. À ce moment-là, utiliser un outil d’un diamètre inférieur à celui de la cheville de manière à pénétrer complètement dans l’axe central afin de séparer la base de la cheville et son centre, après quoi elle est démontée.

Retirer le couvercle et nettoyer le serpentin du condenseur. Deux fois par an. Nettoyer le filtre (Un nettoyage plus fréquent peut être nécessaire en fonction de la qualité de l’air) Lorsque le voyant VÉRIFICATION FILTRE est allumé. Grille avant Filtre Illustration a30 TOUT MANQUEMENT AU RESPECT DES INSTRUCTIONS QUI SUIVENT PEUT PROVOQUER DE SÉRIEUSES BLESSURES CORPORELLES

1. Ne pas toucher les bornes du condensateur sans décharge électrique, il est possible que

le condensateur ait encore une tension élevée même si l’alimentation électrique a été coupée.

2. Soyez vigilant lorsque vous faites une opération d’entretien sur le système de réfrigération, qui a une

pression intérieure élevée.

3. Ne pas bloquer gravement le filtre et l’admission d’air intérieure, afin d’éviter des fuites d’eau.

2. Schéma de l’outil de démontage de la cheville

Illustration b Illustration c Centre de la cheville Embase de la cheville Avant Après À l’état démontable Environ 3mm Choisissez une taille adaptée à votre main Longueur de la poignée (Choisissez une taille adaptée à votre main)

3. Schéma de la cheville aux différents stades31

RECYCLAGE Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifi e que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d’équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses.

DÉCLARATION DE CONFORMITÉ

Commandes Gimeg Pays-Bas B.V. déclare que l’appareil RTA-2500 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d’une déclaration de conformité complète, vous pouvez contacter l’adresse indiquée au dos de ce manuel.Importer: Gimeg Nederland B.V. Strijkviertel 27 3454 PH De Meern The NetherlandsSMART ADVENTURE Rooftop air conditioner RTA-2500 Bedienungsanleitung DE54 dB4 speeds
