BRUGSANVISNING RTA2500 Mestic

Et par ord om dit nye klimaanlæg 8 Elektriske data 8 Elektrisk diagram 9 Pakkelist 10 Delnavne 11 Brug af trådløs fjernbetjening 12 Kontrolpanel 17 Installationsvejledning 18 Trin 1 – valg af placering og installation af klimaanlægget på taget

Trin 2 – installation af udendørsenheden 21 Trin 3 – installation af loftenheden 22 Trin 4 – kabelføring 24 Trin 5 – afslutning af installationen 26 Fejlfindingsvejledning 27 Fejlkode 28 Normale vedligeholdelsesprocedurer 2945 ADVARSEL:

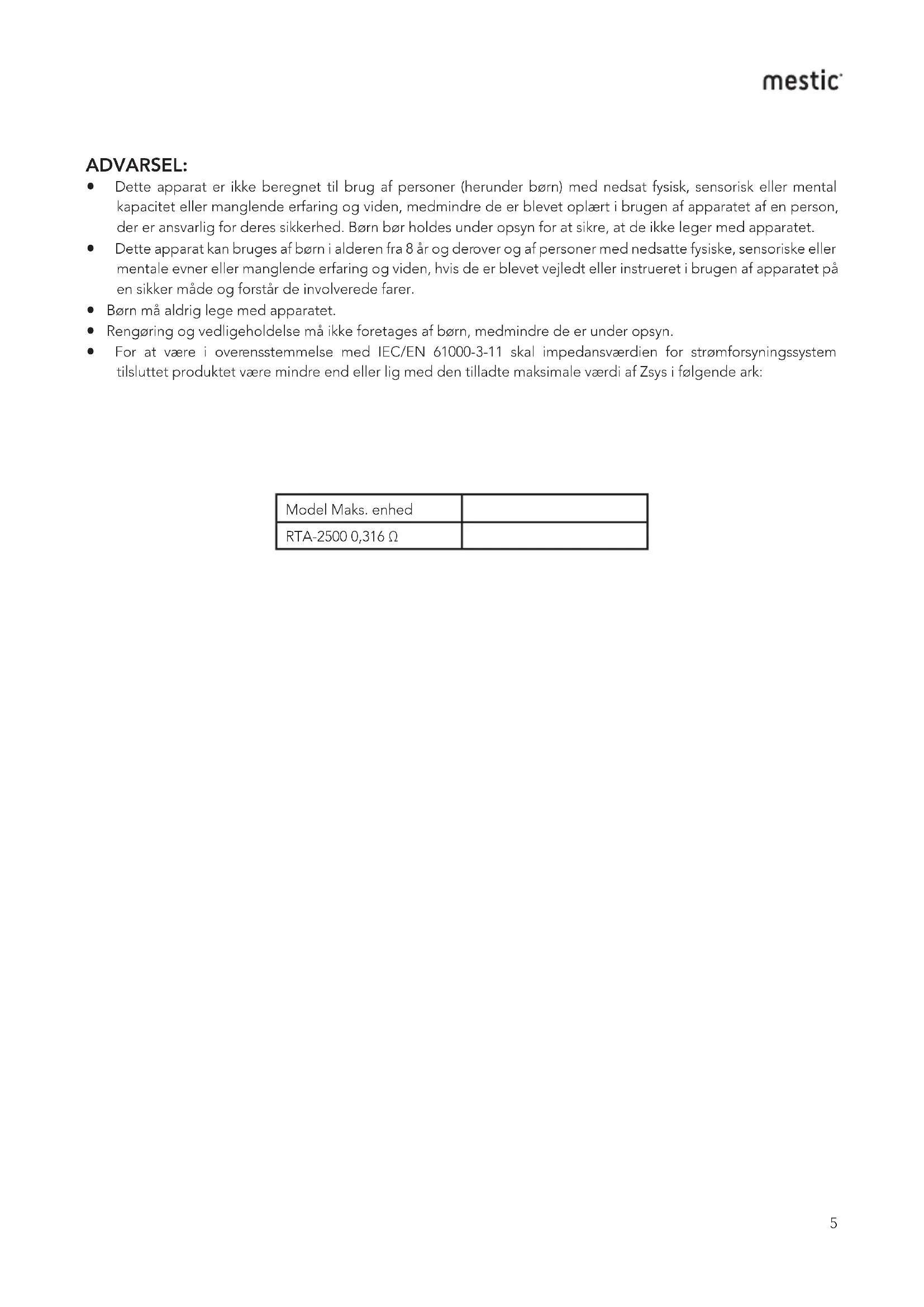

• Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsat fysisk, sensorisk eller mental kapacitet eller manglende erfaring og viden, medmindre de er blevet oplært i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn bør holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Dette apparat kan bruges af børn i alderen fra 8 år og derover og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de involverede farer.

• Børn må aldrig lege med apparatet.

• Rengøring og vedligeholdelse må ikke foretages af børn, medmindre de er under opsyn.

• For at være i overensstemmelse med IEC/EN 61000-3-11 skal impedansværdien for strømforsyningssystem tilsluttet produktet være mindre end eller lig med den tilladte maksimale værdi af Zsys i følgende ark: Model Maks. enhed RTA-2500 0,316 Ω6 ADVARSEL:

• Overhold alle kodekser og forordninger.

• Brug ikke en beskadiget eller ikke-standard netledning.

• Vær forsigtig under installation og vedligeholdelse. Forbyd forkert betjening for at forhindre elektrisk stød, dødsfald og andre ulykker.

• Før du tænder for enheden, skal du åbne de vandrette lameller på indendørsenheden med hånden, ellers kan den kølige luft ikke blæses ud, og der vil være kondensvand på de vandrette lameller. Driftstemperaturinterval Foreslået driftstemperaturinterval +4 ~ 46 °C . (opvarmning: +4 ~ 24 °C/køling: +18 ~ 46 °C). Udendørsenheden kan stoppe med at fungere på grund af forskellige former for beskyttelse inden for driftstemperaturintervallet. Valg af installationssted Grundlæggende krav Installation af enheden på følgende steder kan forårsage funktionsfejl. Hvis det er uundgåeligt, skal du kontakte den lokale forhandler:

1. Områder med stærke varmekilder, dampe, brændbar eller eksplosiv gas eller flygtige genstande, der spredes i

2. Områder med højfrekvente enheder (såsom svejsemaskine, medicinsk udstyr).

7. Dette klimaanlæg må kun bruges til køretøjer uden konkav og konveks overflade på toppen.

8. Forbyd betjening af dette klimaanlæg, når køretøjet startes, eller når køretøjet kører.

9. Forbyd at levere strøm til klimaanlægget med køretøjets strømforsyning.

Krav til klimaanlægget

1. Luftindtaget skal være langt væk fra forhindringer, og der må ikke anbringes genstande i nærheden af luftudtaget.

Dette vil påvirke strålingen fra varmeudløbet.

2. Vælg et sted, hvor den støj og udstrømningsluft, der udsendes af udendørsenheden, ikke vil påvirke naboen.

3. Gør dit bedste for at holde dig langt væk fra lysstofrøret.

4. Apparatet må ikke installeres i et vaskerum.

1. Du skal følge de elektriske sikkerhedsforskrifter ved installation af enheden.

2. I henhold til de lokale sikkerhedsbestemmelser skal du bruge et kvalificeret strømforsyningskredsløb.

3. For apparater med type Y-tilbehør skal instruktionerne indeholde indholdet af følgende. Hvis forsyningsledningen

er beskadiget, skal den udskiftes af producenten, dennes serviceagent eller lignende kvalificerede personer for at undgå farer.

4. Tilslut den strømførende ledning, den neutral ledning og den jordforbundne ledning til stikkontakten korrekt.

5. Sørg for at afbryde strømforsyningen, før du fortsætter noget arbejde relateret til elektricitet og sikkerhed.

6. Tilslut ikke strømmen, før installationen er afsluttet.

7. Klimaanlægget er et elektrisk apparat. Det skal være korrekt jordforbundet. Jordforbindelsen skal udføres af en

professionel. Sørg for, at dette er tilfældet.

8. Den gulgrønne ledning eller grønne ledning i klimaanlægget er jordledningen, som ikke må bruges til andre formål.

9. Jordforbindelsesmodstanden skal være i overensstemmelse med de nationale sikkerhedsforskrifter for elektricitet.

Tak, fordi du har valgt et klimaanlæg til dit fritidskøretøj. Denne manual vil give dig alle oplysninger om installation, drift og vedligeholdelse. Brug et par minutter på at lære, hvordan du får mest muligt ud af kølekomforten og den økonomiske drift fra dit nye klimaanlæg. Gem denne manual til fremtidig reference. En fire-polet afbryder med en kontaktadskillelse på mindst 3 mm i alle poler skal tilsluttes med kabel. ELEKTRISKE DATA 1. Alle ledninger skal overholde lokale og nationale regler for elektricitet. Alle ledninger skal installeres af kvalificerede elektrikere. Hvis du har spørgsmål til følgende instruktioner, skal du kontakte en kvalificeret elektriker.

2. Kontroller den tilgængelige strømforsyning, og løs eventuelle ledningsproblemer, FØR du installerer og betjener

3. Dette klimaanlæg er designet til at fungere fra en 220-240V AC, 50Hz, 1-faset strømforsyning.

4. Ledningsdiagrammerne er placeret på dækslet til kontrolboksen. Monteringsenhedens ledningsdiagrammer er

placeret på loftpanelet.

5. Hvis forsyningsledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceforhandler eller en

lignende kvalificeret person for at undgå mulig fare.

6. Det elektriske skema kan ændres uden varsel. Se det korrekte på enheden.

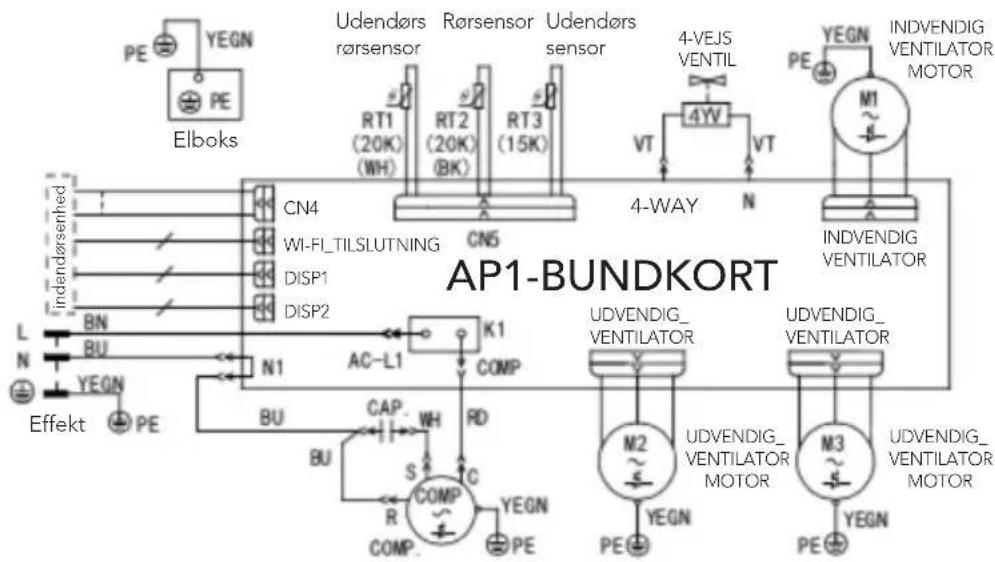

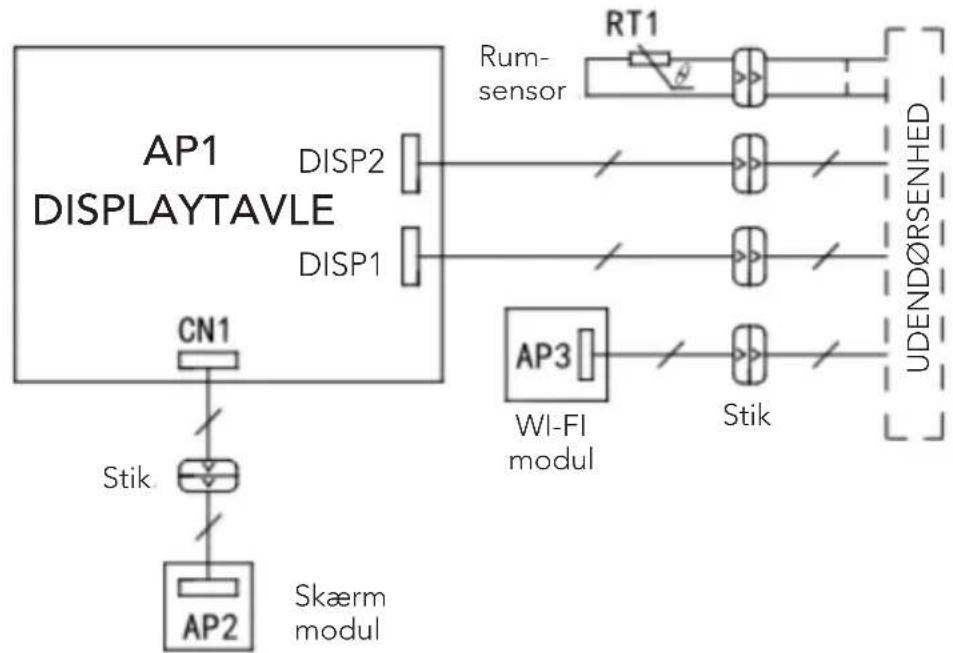

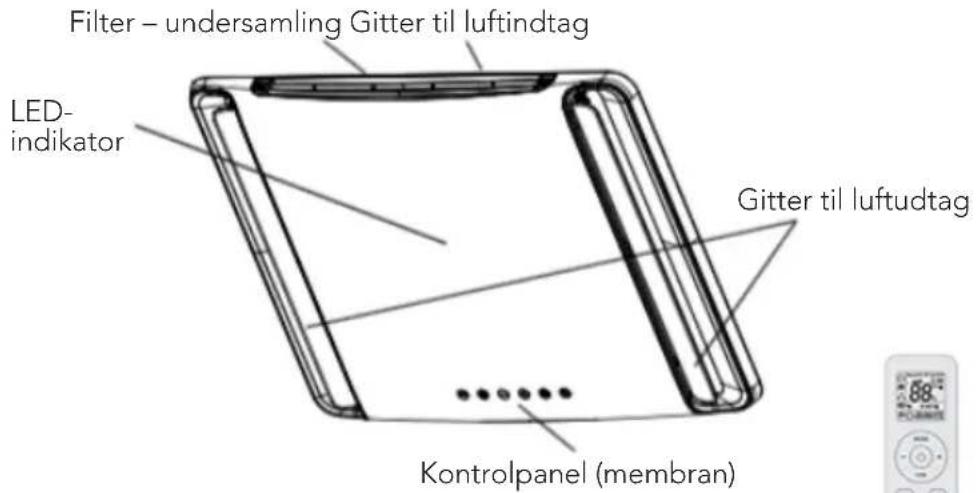

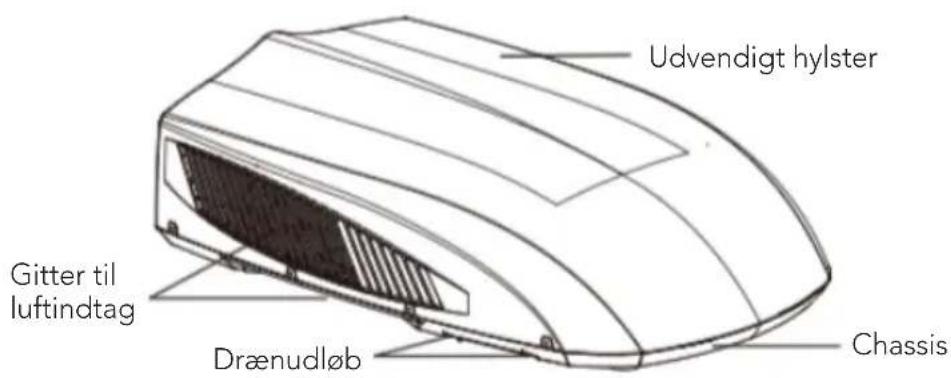

ET PAR ORD OM DIT NYE KLIMAANLÆG9 ELEKTRISK DIAGRAM Loftenhed Klimaanlæg til tag Udendørs rørsensorElboksEffektUdendørs sensorINDVENDIG VENTILATORUDVENDIG_VENTILATORUDVENDIG_VENTILATORUDVENDIG_VENTILATORMOTORUDVENDIG_VENTILATORMOTORINDVENDIG VENTILATORMOTOR4-VEJS VENTIL4-WAYDISP1 DISP1 DISP2 WI-FI_TILSLUTNING CN4 DISP2Rørsensor AP1 DISPLAYTAVLE AP1-BUNDKORT Rum- sensor UDENDØRSENHED Stik Stik WI-FI modul Skærm modul indendørsenhed10 Pakkeliste til indendørsenhed Pakkeliste til udendørsenhed PAKKELISTE Brugervejledning Spænde Dobbeltsidet gummieret papir Skum (op) Isolerende kappe Bolt – undersamling M8X135 Batteri (AAA 1,5V) Bolt – undersamling M6x25 Skum (tilbehør) Fjernbetjening Holder til fjernbetjening Svamp (skumtilbehør) Skæreskrue ST4.2X25 MA Skæreskrue Nedsænket skrue (holder til fjernbetjening) Monteringsplade – undersamling Svamp og bundt11 DELNAVNE LED- indikator Filter – undersamling Gitter til luftindtag Gitter til luftudtag Udvendigt hylster Chassis Drænudløb Gitter til luftindtag Kontrolpanel (membran) Fjernbetjening (Det viste indhold eller position kan afvige fra ovenstående grafik. Se de faktiske produkter) Bemærk: De faktiske produkter kan afvige fra ovenstående grafik. Se de faktiske produkter. Indendørsenhed Udendørsenhed12 Knapper Ikoner på skærmen

Sving op og ned Børnesikring Driftstilstand

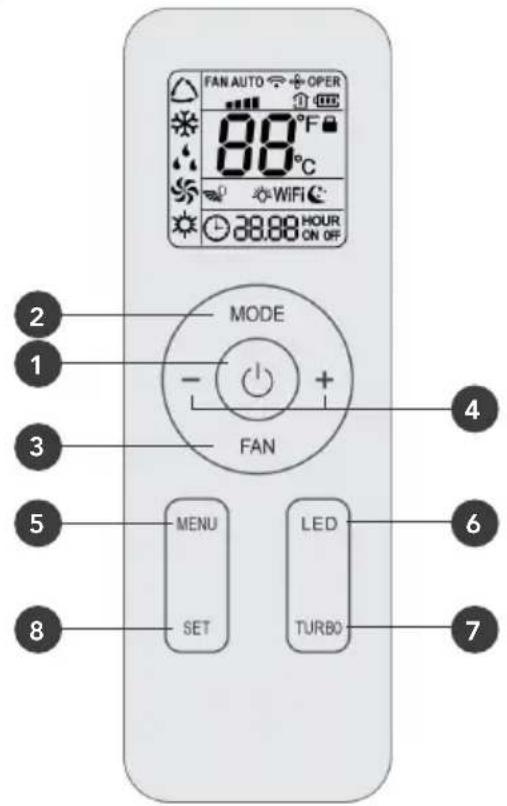

• Dette er en universel fjernbetjening, der kan bruges til multifunktionelle klimaanlæg. Hvis en klimaanlægsmodel ikke har en specifik funktion, og der trykkes på den tilsvarende knap, vil enheden fortsætte med at køre i sin oprindelige status.
• Efter at have tændt for strømmen, vil klimaanlægget afgive en lyd, og driftsindikatoren " " bliver tændt. Nu kan du betjene klimaanlægget via fjernbetjeningen.
• Når strømmen er tændt, vil signalikonet " " på fjernbetjeningen blinke én gang, hver gang der trykkes på en knap på fjernbetjeningen. Klimaanlægget udsender en lyd, som indikerer, at signalet er blevet sendt til klimaanlægget.

• Tryk på denne knap for at tænde for klimaanlægget. Tryk på denne knap igen for at slukke for klimaanlægget.

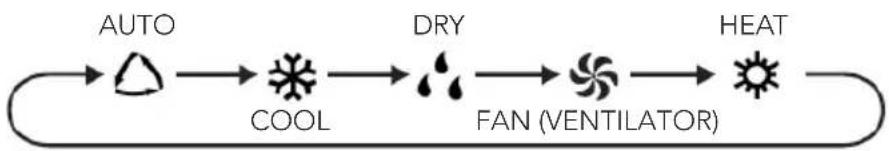

• Tryk på denne knap for at vælge den ønskede driftstilstand.

• I "AUTO"-tilstand vil klimaanlægget automatisk køre i overensstemmelse med den omgivende temperatur. Den indstillede temperatur kan ikke ændres og vises ikke. Ved at trykke på knappen "FAN" kan ventilatorhastigheden justeres.
• I "COOL"-tilstand skal du trykke på knappen "+" eller "-" for at ændre den indstillede temperatur. Tryk på knappen "FAN" for at justere ventilatorhastigheden.
• I "DRY"-tilstand kører klimaanlægget ved lav hastighed. Ventilatorhastigheden kan ikke justeres.

• I "FAN"-tilstand er det kun ventilatoren, der er tændt, uden køling eller opvarmning. Tryk på knappen "FAN" for at justere ventilatorhastigheden.
• I "HEAT"-tilstand skal du trykke på knappen "+" eller "-" for at ændre den indstillede temperatur. Tryk på knappen "FAN" for at justere ventilatorhastigheden.Bemærk:
• Når "HEAT"-tilstanden er valgt, vil klimaanlægget forsinke luftblæsningen 1-5 minutter for at forhindre, at kold luft blæses ud. (Den faktiske forsinkelsestid afhænger af den indendørs omgivende temperatur.)
• Temperaturen kan indstilles mellem 16-30 °C (61-86 °F).

• Denne knap bruges til at indstille ventilatorhastigheden i følgende rækkefølge: Bemærk:
• I "AUTO"-hastighedstilstand vil klimaanlægget automatisk vælge den korrekte ventilatorhastighed i henhold til standardindstillingen.
• I "DRY"-tilstand er ventilatorhastigheden lav.

• "X-FAN"-funktion: når "FAN"-knappen trykkes ned i 2 sekunder i "COOL"- eller "DRY"-tilstand, vises ikonet " ", og den indendørs ventilator vil fortsætte driften i et par minutter for at tørre indendørsenheden, selv når enheden er slukket. Hvis der nu trykkes på "FAN"-knappen i 2 sekunder, stopper ventilatoren med det samme. "X-FAN" er ikke tilgængelig i auto-, ventilator- eller varmetilstand.

• Tryk én gang på knappen "+" eller "-" for at øge eller sænke den indstillede temperatur med 1 °C(°F). Hold "+" eller "-" knappen nede i mindst 2 sekunder, og den indstillede temperatur ændres hurtigt. Når knappen "+" eller "-" slippes efter indstilling af temperaturen, ændres temperaturindikatoren på klimaanlægget tilsvarende. Temperaturen kan ikke justeres i "AUTO"-tilstand.

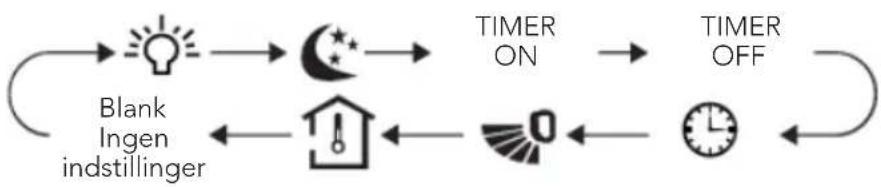

• Tryk på denne knap for at vælge den ønskede undermenu, og tryk på "SET"-knappen for at indstille funktionsstatus for undermenuen. Undermenuen kan vælges cirkulært som følger:

• Lysfunktion Når lysfunktionen er valgt, blinker lysikonet " " i 5 sekunder. Tryk på "SET"-knappen inden for 5 sekunder for at slukke for displaylyset på indendørsenheden. " "-ikonet på fjernbetjeningen forsvinder også. Tryk på "SET"-knappen igen inden for 5 sekunder for at tænde for displaylyset, og " "-ikonet vil blive vist.

• Dvalefunktion Når dvalefunktionen er valgt, blinker dvaleikonet " " i 5 sekunder. Tryk på "SET"-knappen inden for 5 sekunder for at aktivere dvalefunktionen, og ikonet " " vil blive vist på fjernbetjeningen. Tryk på "SET"- knappen igen inden for 5 sekunder for at slukke for dvalefunktionen, og ikonet " " forsvinder.

• Svingfunktion til luftudtagsgitteret Ikke tilgængelig for denne model.

• Visningsfunktion for omgivende temperatur Når funktionsikonet for omgivelsestemperatur “ ” blinker i 5 sekunder, skal du trykke på knappen “SET” inden for 5 sekunder for at vælge, om omgivelsestemperaturdisplayet skal være tændt eller slukket. Efter at have slået omgivelsestemperaturdisplayet til, vil " "-ikonet blive vist på fjernbetjeningen, og den omgivende temperatur vil blive vist på indendørsenheden i nogle få sekunder.

• "TIMER ON"-funktion Med funktionen "TIMER ON" kan tiden for "TIMER ON" indstilles. Når "TIMER ON"-funktionen er aktiv, forsvinder " "-ikonet, og ordet "ON" blinker på fjernbetjeningen. Tryk på knappen "+" eller "-" for at justere indstillingen "TIMER ON". Ved at trykke på knappen “+” eller “-“ øges eller mindskes indstillingen med 1 minut ad gangen. Hold "+" eller "-" knappen nede i 2 sekunder. Tidsindstillingen ændres nu hurtigt, indtil den ønskede tid er nået. Tryk på "SET"-knappen inden for 5 sekunder for at bekræfte den nye indstilling. Ordet "ON" holder op med at blinke. Sådan annulleres "TIMER ON": Når "TIMER ON"-funktionen er valgt, og ordet "ON" blinker på fjernbetjeningen, skal du trykke på "SET"-knappen, indtil ordet "ON" forsvinder.

• "TIMER OFF"-funktion Med funktionen "TIMER OFF" kan tiden for "TIMER OFF" indstilles. Når "TIMER OFF"-funktionen er aktiv, forsvinder " "-ikonet, og ordet "OFF" blinker på fjernbetjeningen. Tryk på knappen "+" eller "-" for at justere indstillingen "TIMER OFF". Ved at trykke på knappen “+” eller “-“ øges eller mindskes indstillingen med 1 minut ad gangen. Hold "+" eller "-" knappen nede i 2 sekunder. Tidsindstillingen ændres nu hurtigt, indtil den ønskede tid er nået. Tryk på "SET"-knappen inden for 5 sekunder for at bekræfte den nye indstilling. Ordet TIMER

• Urfunktion Med urfunktionen kan urtiden indstilles. Når urfunktionen er aktiv, blinker " "-ikonet på fjernbetjeningen. Tryk på "+" eller "-" knappen inden for 5 sekunder for at indstille uret. Ved at trykke på knappen “+” eller “-“ øges eller mindskes indstillingen med 1 minut ad gangen. Hold "+" eller "-" knappen nede i 2 sekunder. Tidsindstillingen ændres nu hurtigt, indtil den ønskede tid er nået. Tryk på "SET"-knappen inden for 5 sekunder for at bekræfte den nye indstilling. " "-ikonet holder op med at blinke.

• Tryk på denne knap for at tænde eller slukke for LED-lyset på panelet.

• I tilstanden "COOL" eller "HEAT" skal du trykke på knappen "TURBO" for at aktivere den hurtige "COOL" eller "HEAT"-tilstand. Ikonet " " vises nu på fjernbetjeningen. Når denne funktion er aktiv, kører klimaanlægget med en superhøj ventilatorhastighed for hurtigt at køle eller opvarme. På denne måde nærmer den omgivende temperatur sig den forudindstillede temperatur så hurtigt som muligt.16 Børnesikring

• Tryk på knappen "+" og "-" samtidigt for at tænde eller slukke for børnesikringen. Når børnesikringen er aktiveret, vises " "-ikonet på fjernbetjeningen. Hvis fjernbetjeningen bruges, vil " "-ikonet blinke tre gange uden at sende et signal til klimaanlægget. Temperaturskift

• Når du er i "OFF"-status, skal du trykke på "-" og "MODE"-knappen samtidigt for at skifte temperaturvisningen mellem °C og °F. Udskiftning af batterier i fjernbetjeningen

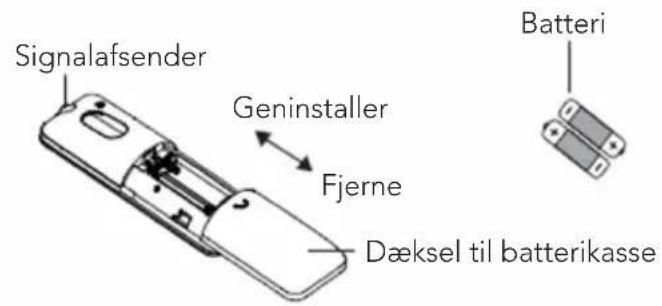

1. Tryk på bagsiden af fjernbetjeningen markeret med " ", som vist på figuren. Skub derefter dækslet af

batteriboksen ud i pilens retning.

2. Indsæt to 7# (AAA 1,5V) tørbatterier, og sørg for, at "+" og "-" er korrekt.

3. Sæt dækslet på batteriboksen på plads igen.

• Under drift skal du pege med fjernbetjeningens signalsender mod den modtagende enhed.

• Afstanden mellem signalsenderen og den modtagende enhed må ikke være mere end 8 meter, og der må ikke være nogen forhindringer imellem.

• Fjernbetjeningens signal kan blive forstyrret, når der er et lysstofrør eller en trådløs telefon i rummet. Fjernbetjeningen skal være tæt på enheden under drift.

• Når det er nødvendigt at udskifte batterierne, skal du bruge nye batterier af samme model.

• Hvis fjernbetjeningen ikke bruges i længere tid, skal du tage batterierne ud.

• Hvis displayet på fjernbetjeningen er sløret, eller der slet ikke vises noget, skal du udskifte batterierne. KOMBINATIONSKNAPPER Signalafsender Geninstaller Batteri Dæksel til batterikasse Fjerne17 BETJENINGSPANEL Bemærk: Hvis fjernbetjeningen mangler, skal du betjene enheden på kontrolpanelet.

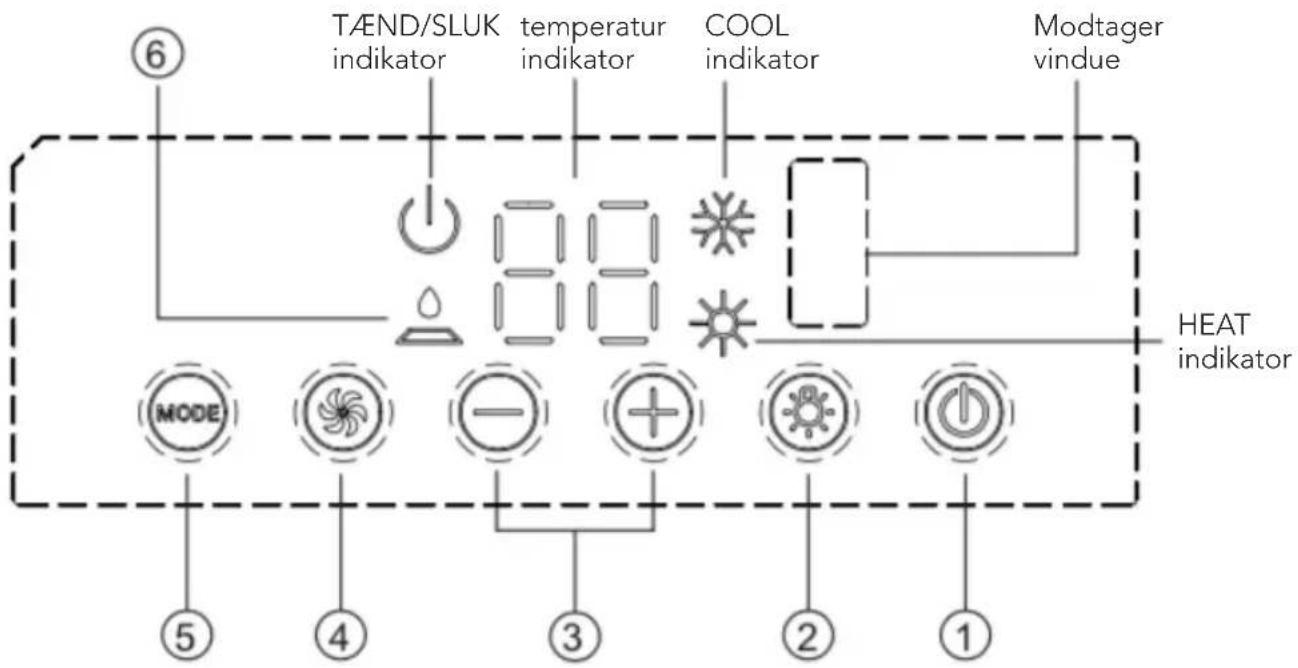

Tryk på denne knap for at tænde eller slukke for displaylyset på indendørsenheden.

Tryk på knappen + for at øge enhedens indstillede (drifts)temperatur, og tryk på knappen - for at sænke enhedens indstillede (drifts)temperatur. Temperaturindstillingen er fra 16~30 °C (61~86 °F).

Vælg ventilatorhastigheden LOW, MED, HIGH eller TURBO i rækkefølge.

Vælg driftstilstanden COOL, FAN eller HEAT.

6. FILTER CHECK-indikator

Denne funktion er en påmindelse om rengøring af luftfilteret (normal vedligeholdelse) for mere effektiv drift. Lyset tændes automatisk, når ventilatoren har kørt i mere end 250 timer. Hvis lyset er tændt, skal du slukke for enheden, tage luftfilteret ud og rengøre det. Installer derefter luftfilteret igen, og tænd for enheden. Lyset vil stadig være tændt. Tryk på + knappen i 5 sek. for at slukke lyset.

Testkør enheden med korrekt strømforsyning. Se afsnittet med betjeningsinstruktioner i brugervejledningen. Sørg for, at alle kontroller fungerer korrekt, og afbryd derefter strømforsyningen til enheden.

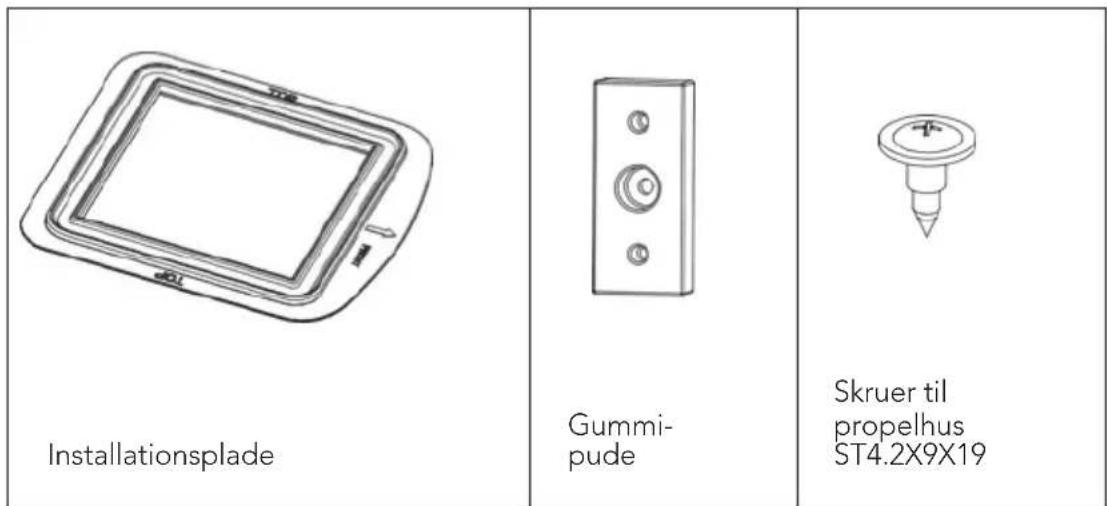

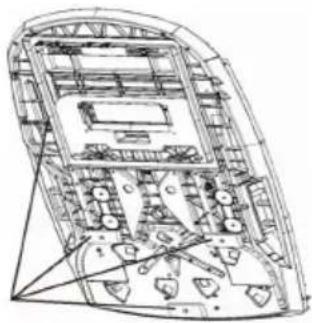

• Inden installation skal du kontrollere, om enheden er samlet med tre stykker gummipuder og en firkantet tætningsliste. TRIN 1 – VALG AF PLACERING OG INSTALLATION AF KLIMAANLÆGGET PÅ TAGET Dit klimaanlæg er designet til brug i fritidskøretøjer. Kontroller køretøjets tag for at afgøre, om det kan understøtte både tagenheden og loftsenheden uden yderligere støtte. Sørg for, at det indvendige loftmonteringsområde ikke forstyrrer eksisterende strukturer. Når placeringen af dit klimaanlæg er blevet bestemt: Der skal skæres en forstærket og indrammet taghulsåbning (hvis der ikke er hul), eller du kan bruge eksisterende udluftningshuller. EKSEMPEL A. Hvis der allerede er en tagventil på det ønskede monteringssted for klimaanlægget, skal følgende trin udføres:

1. Fjern alle skruer, der fastgør tagventilen til køretøjet. Fjern udluftningen og eventuelle ekstra beklædninger.

Fjern forsigtigt al snavs omkring åbningen, så overfladen er klar.

2. Det kan være nødvendigt at forsegle nogle af de gamle monteringsskruehuller til tagudluftningen, som kan

falde uden for klimaanlæggets bundpakning.

3. Undersøg tagåbningens størrelse. Hvis åbningen er mindre end 356 x 356 mm, skal åbningen forstørres.

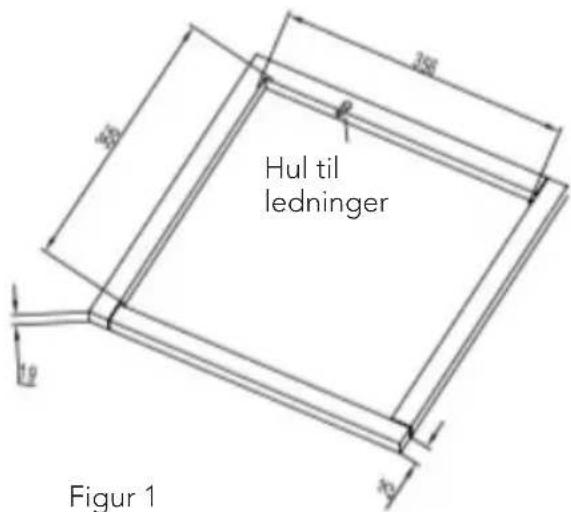

Hvis åbningen overstiger 356 x 356 mm, skal en monteringsplade (ramme) fremstilles for at reducere åbningsstørrelsen (se figur 1).

• Bevægelige dele kan forårsage personskade. Vær forsigtig, når du tester enheden. Betjen ikke enheden med det udvendige dæksel fjernet. ADVARSEL19

1. Det skal være i stand til at bære både vægten af

tagklimaanlægget og den indvendige loftsenhed.

2. Det skal være i stand til at holde tagets ydre

overflade og det indvendige loft adskilt og understøtte dem, således at der ikke sker kollaps, når loftsenheden og loftet er boltet sammen. En typisk støtteramme er vist i figur 1.

3. Der skal være en åbning gennem rammen

til strømforsyningens ledninger. Før forsyningsledningerne gennem rammen samtidig med, at støtterammen monteres. EKSEMPEL B. Hvis der ikke anvendes tagventilationsåbning, skal der skæres en ny åbning ind i køretøjets tag. Der skal også skæres en tilsvarende åbning i loftet inde i køretøjet. Vær forsigtig. Tagstykket kan sætte sig fast, hvis taget er flerlags. Når åbningen i taget og loftet har den rigtige størrelse, skal der monteres en bærekonstruktion mellem ydertaget og det indvendige loft. Den forstærkede ramme skal overholde følgende retningslinjer: FORSIGTIG

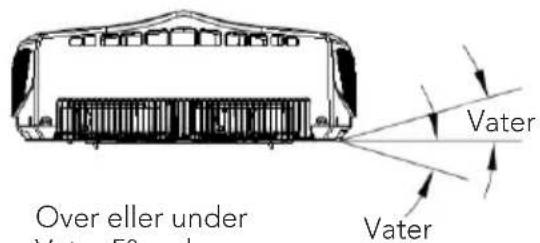

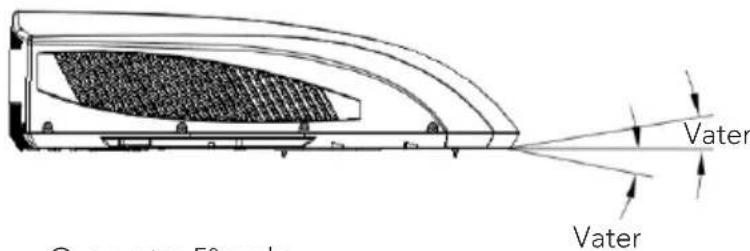

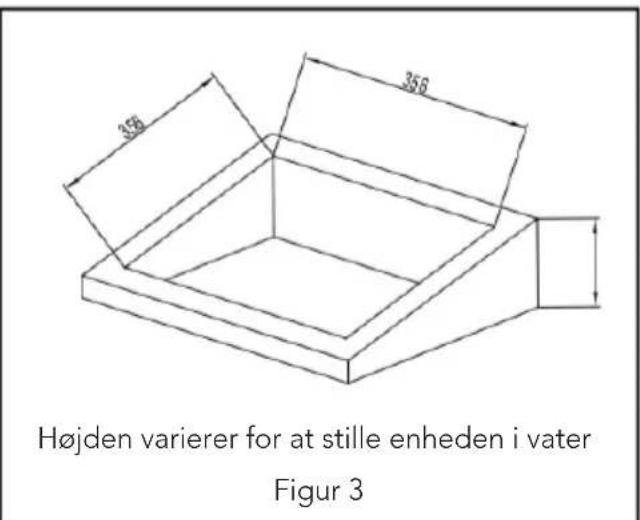

1. Tagklimaanlægget skal monteres på et plant område fra front til bag og fra side til side, når køretøjet er

parkeret på en plan overflade. Figur 2 viser de maksimalt tilladte grader, som enheden kan monteres over eller under i vater.

2. Hvis køretøjets tag er skrånende (ikke vandret), således at klimaanlægget på taget ikke kan monteres inden for

de maksimalt tilladte grader, skal der tilføjes en udvendig nivelleringsplade for at få enheden i vater. En typisk nivelleringsplade er vist i figur 3.

3. Når først tagklimaanlægget er blevet nivelleret, kan der være behov for yderligere plader over den indvendige

loftsenhed. Tagklimaanlægget og den indvendige loftsenhed skal være ud for hinanden, før de fastgøres sammen.

4. Når monteringshullet er ordentligt forberedt, skal du fjerne kartonen og forsendelsespuderne rundt om

tagklimaanlægget. Løft forsigtigt enheden op på køretøjet. Brug ikke den ydre plastikkappe til at løfte. Placer tagklimaanlægget over det forberedte monteringshul.

5. Den spidse (næsen) af kappen skal vende mod køretøjets front.

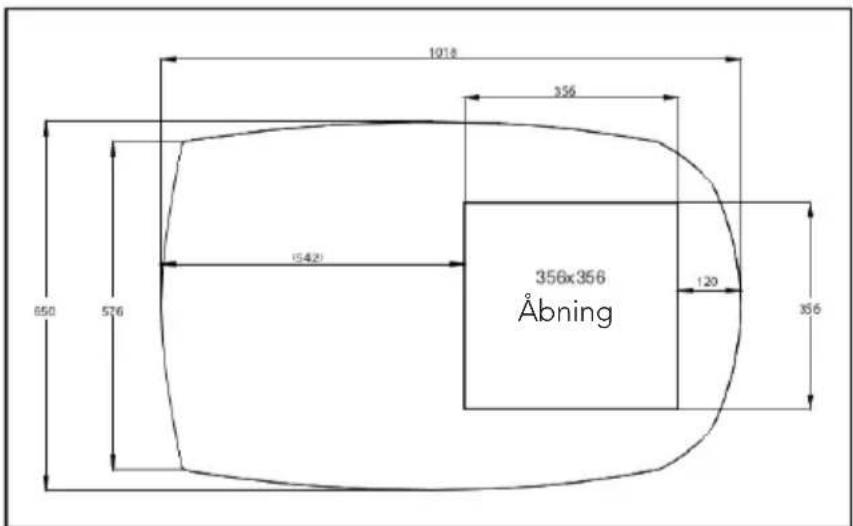

Hul til ledninger Figur 120 BEMÆRK KLIMAANLÆGGETS DIMENSIONER (ENHEDENS TAG) Figur 2 Over vater 5º maks. Under vater 0º maks. Bemærk: Gør dit bedste for at placere enheden på den vandrette overflade til drift. Enheden kan kun køre i kort tid ved den maksimale hældningsvinkel på 5º for at forhindre vandlækage. Over eller under Vater 5º maks. Højden varierer for at stille enheden i vater Åbning Vater Vater Vater Vater Figur 321

TRIN 2 – INSTALLATION AF UDENDØRSENHEDEN

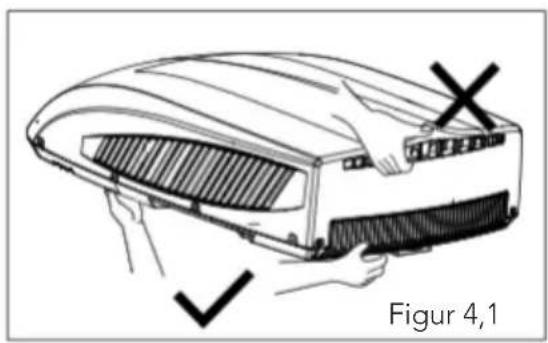

1. Åbn pakken, og tag udendørsenheden ud 1) Når du

tager udendørsenheden ud efter udpakning, må du ikke løfte luftudløbsgitteret bag på det ydre kabinet (se figur 4-1).

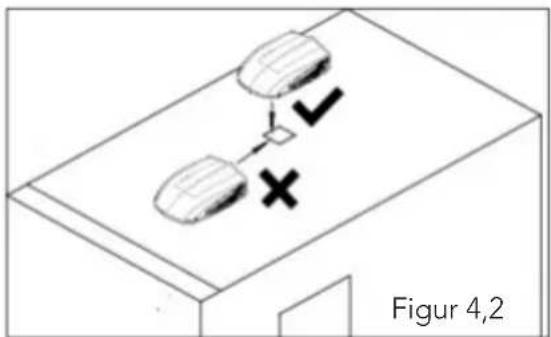

2. Fastgør udendørsenheden på køretøjets tag, og

bor derefter huller. 1) Placer udendørsenheden på taget af køretøjet; løft udendørsenheden og placer derefter udendørsenheden efter at have boret huller på køretøjets tag. Træk ikke i udendørsenheden. Ellers kan tætningslisten falde af (se figur 4-2). Installationsplade Gummi- pude Skruer til propelhus ST4.2X9X19 Figur 4,1 Figur 4,222

TRIN 3 – INSTALLATION AF LOFTENHEDEN

Sørg for, at du har tilpasset tagklimaanlægget og det indvendige loft korrekt. Før du spænder boltene:

1. Den gældende tykkelse af køretøjets tag varierer fra 30 mm ~ 80 mm.

2. Inden boltene spændes, skal du skrue de fire bolte i manuelt – undgå at tvinge dem i.

3. Når du skruer bolte, kan du bruge automatisk værktøj. Spænd ikke en bolt helt, og spænd derefter de

andre bolte, for at forhindre, at gevindet sidder fast.

4. Det maksimale drejningsmoment for tilspænding varierer fra 2,3Nm~2,5Nm.

1. Tag forsigtigt loftsenheden ud af kartonen

(fjernbetjeningen er pakket sammen med loftsenheden).

2. Fjern loftsristen fra loftsenheden.

3. Før du installerer udendørsenheden på

klimaanlægget til fritidskøretøjer på køretøjets top, skal du forudinstallere pladen med luftventil og skum (øverst) på chassiset af udendørsenheden med 4 skruer (25 mm lange) (se fig.5-1).

4. Bær derefter udendørsenheden til køretøjets top,

og flugt den med åbningerne på køretøjets top. Brug 2 sæt monteringsplader og 4 skruebolte til at montere udendørsenheden (se fig. 5). Du skal skrue monteringsboltene med hånden for at undgå krydsgevind. SKRU IKKE

MONTERINGSBOLTENE MED EN ELEKTRISK

SKRUETRÆKKER. Monteringsboltene skal strammes, og processen er afsluttet, når bundpandens pakning er blevet jævnt komprimeret.

5. Inden du installerer luftkanalsamlingen

på indendørsenheden i klimaanlægget til fritidskøretøjer, skal du samle skumsamlingen i henhold til tykkelsen af køretøjets top. Efter installationen skal du bruge en passende mængde svamp og skumsamling. Klæb svampen og skumsamlingen med dobbeltklæbende tape (forberedt af brugeren) (se fig. 5-2, 5-3).

6. Installer skumsamlingen på luftkanalsamlingen.

Brug 4 skruebolte til at fastgøre luftkanalsamlingen på monteringspladen. Efter tilslutning af udendørsenheden til indendørsenheden skal du kontrollere, om skumsamlingen er løsnet (se fig.5). Følgende trinvise instruktioner skal udføres i denne rækkefølge for at sikre korrekt installation. Tykkelsen på køretøjets tag er fra 30 mm til 80 mm Pakning Svamp (Num3, 5 mm) Skum (Num3, 14 mm) Skum (under) Skum Skum Vindudløb Pakning Installationsplade Boble Vindudløb Figur 5 Figur 5,1 Figur 5,2 Figur 5,3 4 bolte 4 skruer Skum (øverst) Plade til luftventil Udendørsenhed 4 bolte (Maks. drejningsmoment er fra 2,3Nm~2,5Nm)24

ADVARSEL: Sørg for, at al strømforsyning til enheden er afbrudt, før du udfører noget arbejde på enheden for at undgå muligheden for stød eller skade og/eller beskadigelse af udstyret. Når den indvendige loftsramme er korrekt fastgjort til loftklimaanlægget, skal følgende elektriske forbindelser udføres. KABELFØRING

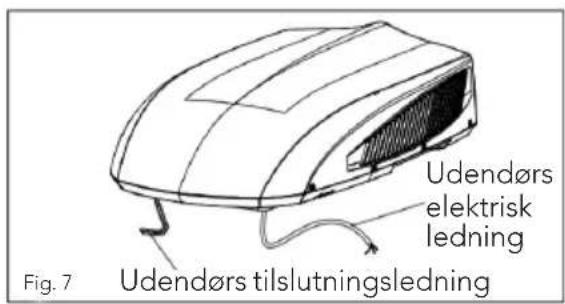

1. Som vist i fig.7 har udendørsenheden to sæt

udgående ledninger, som er henholdsvis en strømledning (højstrøm) og en signalledning. Den førstnævnte skal være direkte forbundet til strømforsyningsterminalen, mens den sidstnævnte skal være forbundet til indendørsenhedens signalledning.

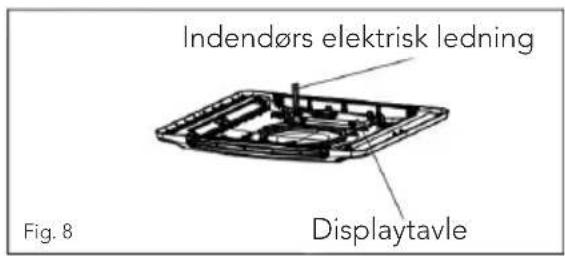

2. Som vist i fig. 8 har indendørsenheden et sæt

styresignalledninger med i alt 4 ledningsterminaler.

3. Som vist på billedet skal du tilslutte

ledningsterminalerne på indendørs- og udendørsenhederne en efter en. Brug derefter et stykke svamp til at vikle ledningsterminalerne sammen, med hver terminal separat omgivet af svampen. Undgå mellemrum mellem hver ledning.

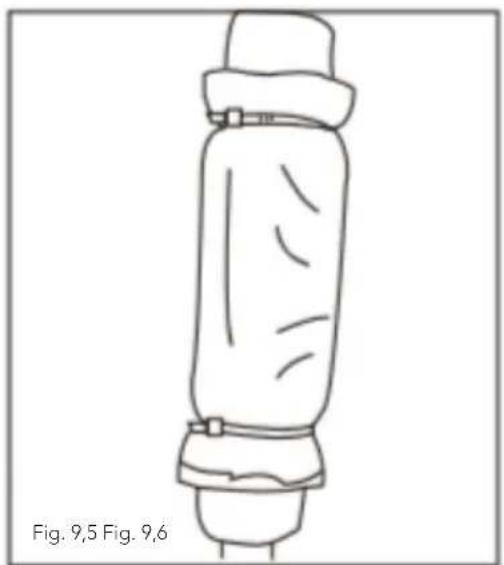

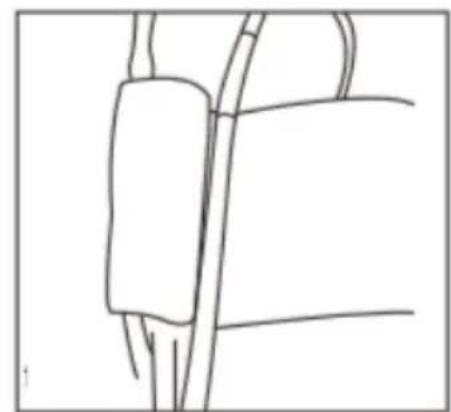

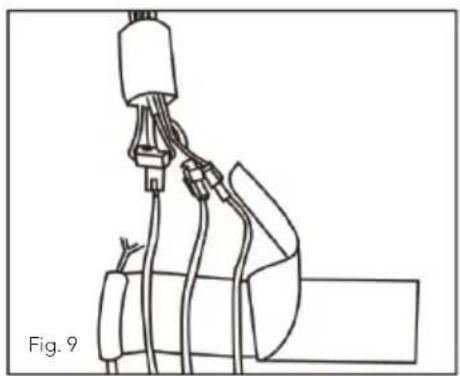

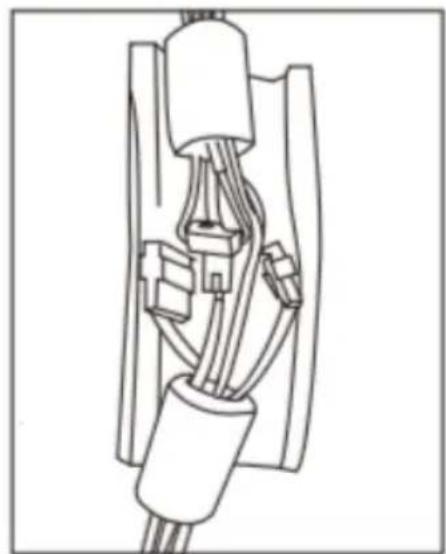

4. vist på billedet. Brug et stykke termisk isolerende kappe til at omslutte ledningsterminalerne og svampen.

Lim derefter den varmeisolerende kappe, og fastgør den med kabelbindere. Fig. 7 Fig. 8 Fig. 9 Udendørs elektrisk ledning Indendørs elektrisk ledning Udendørs tilslutningsledning Displaytavle25

1. Kabelbindere skal fastgøres til området med både svampen og den termisk isolerende kappe.

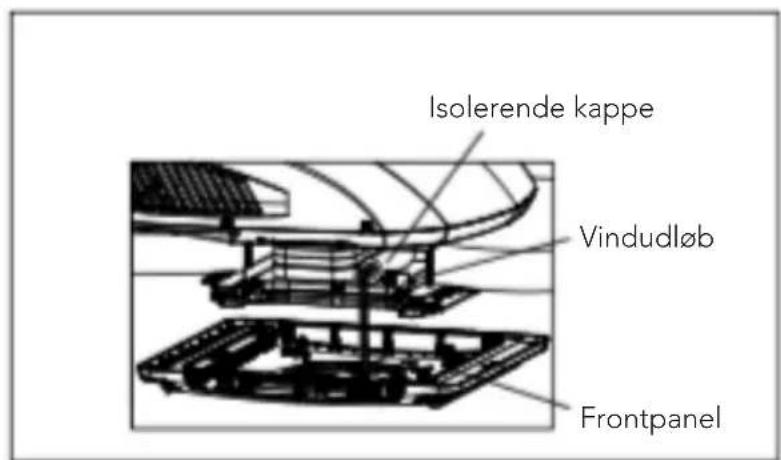

2. Før du installerer frontpanelet på indendørsenheden, skal du lægge den termisk isolerende kappe oven

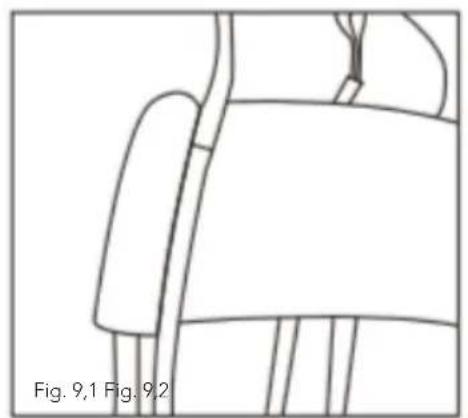

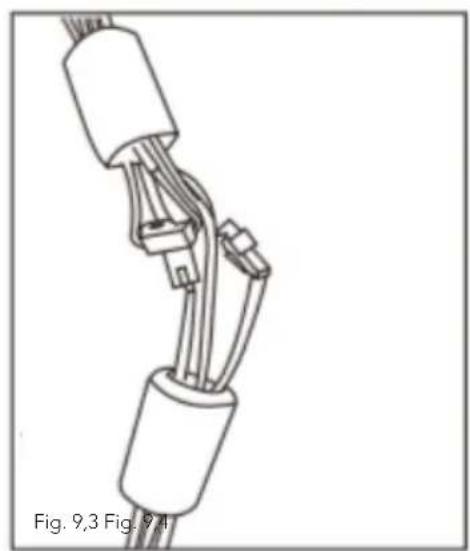

på luftkanalen. BEMÆRK Fig. 9,1 Fig. 9,2 Fig. 9,3 Fig. 9,4 Fig. 9,5 Fig. 9,6 Isolerende kappe Vindudløb Frontpanel26

1. Kontroller termostatpositionen. Sørg for, at termostaten er ført gennem

holdestyret og ikke rører nogen metaloverflade.

2. Fastgør loftsristen til loftskonstruktionens vindudløb med 4 skruer. (Se figur 10).

4. Tænd for strømforsyningen og kontroller, om enheden fungerer eller ej.

5. Når indendørsenheden er samlet, og afstanden mellem panelet og toppen af

køretøjet ikke er jævn, skal du bede producenten om at justere den i henhold til monteringsstatussen.

AFSLUTNING AF INSTALLATIONEN

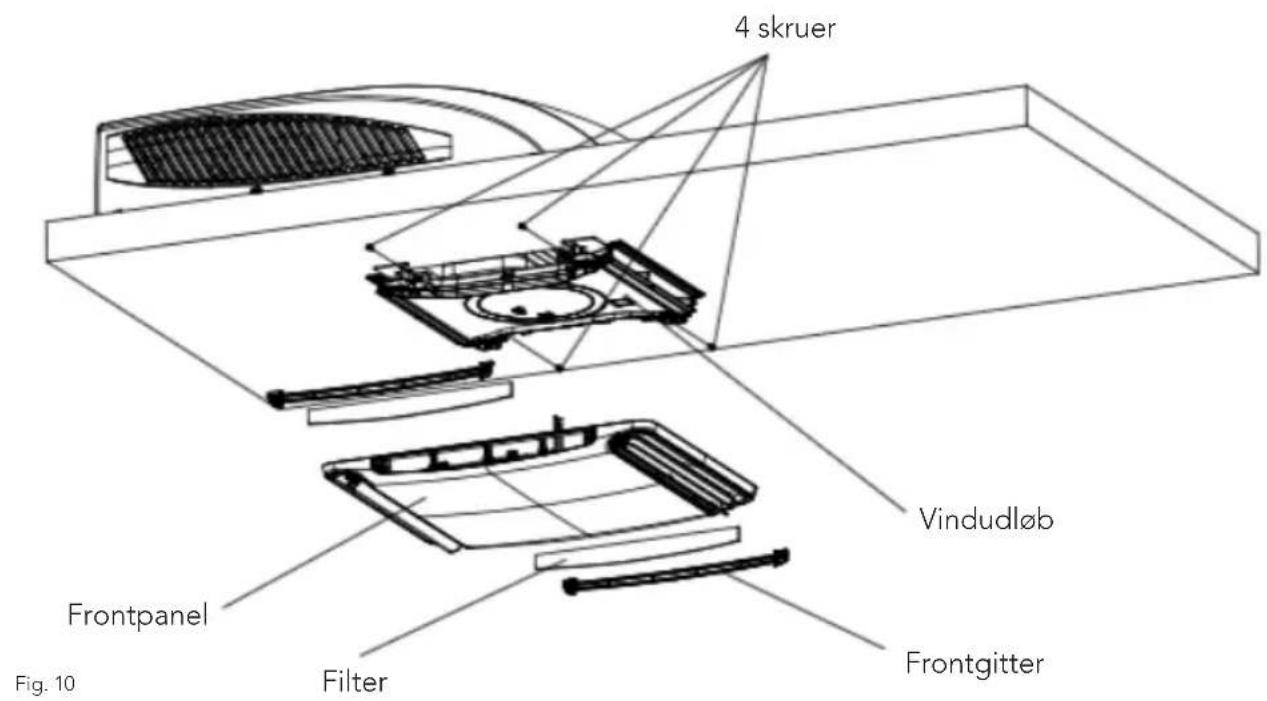

4 skruer Vindudløb Frontgitter Frontpanel Filter Fig. 1027 FEJLFINDINGSVEJLEDNING Hvis du har problemer med dit klimaanlæg til fritidskøretøjer, skal du tjekke denne vejledning, før du kontakter din servicerepræsentant. FEJLFINDING

PROBLEM MULIG ÅRSAG LØSNING

Enheden kan ikke starte Enheden er muligvis ikke tilsluttet korrekt til strømforsyningen. Kontroller køretøjets strømforsyning og sørg for, at den er leveret korrekt. Enheden kan ikke køle rummet Klimaanlægget på taget er ikke i vater. Monter tagklimaanlægget så plant som muligt fra front til bag og fra side til side, når køretøjet er parkeret. Sørg for, at monteringen af klimaanlægget er korrekt og plant. Temperaturindstillingen er for høj. Nulstil fjernbetjeningen til en lavere temperaturindstilling. Luftfilteret er beskidt. Fjern og rengør filteret. Rummet var allerede meget varmt, før enheden blev tændt. Giv enheden tilstrækkelig tid til at afkøle rummet. Enheden larmer Enheden klikker og gurgler. Denne støj er normal under driften af enheden. Enheden har vand, der drypper indeni Basepan-pakningen var ikke blevet komprimeret helt. Monteringsboltene skal strammes jævnligt ved at komprimere bundpladens pakning. Enheden har is eller frost på spolerne Temperaturen er lav indeni. Vælg FAN-tilstand ved HØJ ventilatorhastighed. Filteret er beskidt. Fjern og rengør filteret.28 Når klimaanlæggets status er unormal, blinker temperaturindikatoren på indendørsenheden for at vise den tilsvarende fejlkode. Se nedenstående liste for identificering af fejlkoden. FEJLKODE Ovenstående indikatordiagram er kun til reference. Se det faktiske produkt for den aktuelle indikator og position. Bemærk: Hvis der er andre fejlkoder, bedes du kontakte kvalificerede fagfolk for service. FEJLKODE FEJLFINDING H3/E8 Det kan fjernes efter genstart af enheden. Hvis ikke, kontakt da en kvalificeret tekniker for service. PL Sørg for, at strømspændingen ikke er mindre end 184V. Det kan fjernes efter genstart af enheden. Hvis ikke, kontakt da en kvalificeret tekniker for service. F1/F2/F3 F4/F0/JF Kontakt en kvalificeret tekniker for service. H1 Betyder afrimningsstatus. Det er et normalt fænomen. Indendørs display Fejlkode29 NORMALE VEDLIGEHOLDELSESPROCEDURER

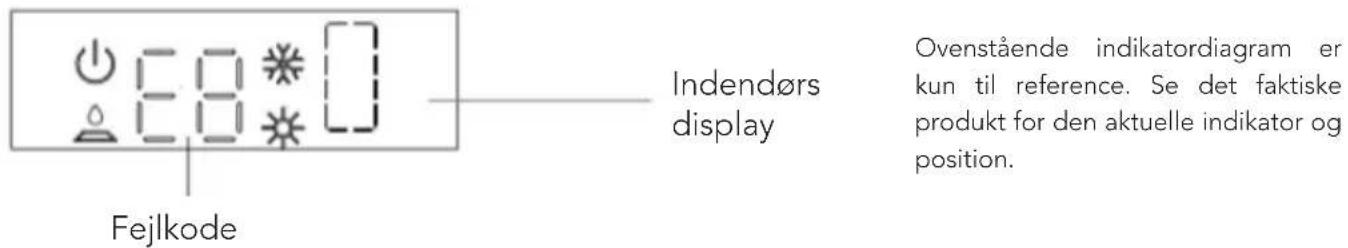

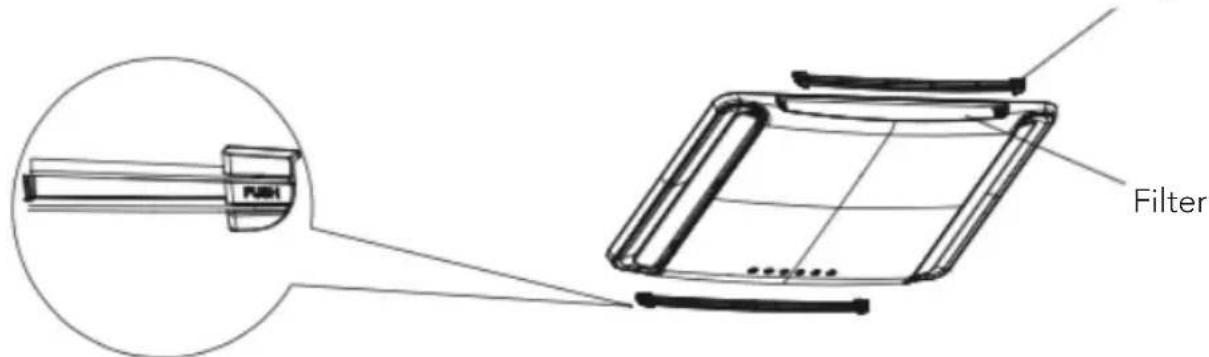

SÅDAN FJERNES LUFTFILTRET

Skub begge sider af luftindtagsgitteret på positionerne markeret med "PUSH". Åbn luftindtagsgitteret, og tag derefter det sunde filter ud.

Metode til demontering af beton: brug det lignende værktøj i figur b, juster låsen, og indsæt den, som figur a viser. Den indsatte dybde er ca. 3 mm, som vist i figur c, hvor låsen er aftagelig. Når du hører en lyd, skal du spænde låsebunden med dine hænder for at tage låsen ud. Bemærk: Hvis du sætter den for dybt ind, kan låsen blive blokeret. Tvungen afmontering vil beskadige låsen. Her skal du bruge værktøjet, hvis diameter er mindre end låsen, til helt at indsætte kerneaksen for at adskille låsens bund og kerneaksen, hvorefter den skilles ad. AKTIVITET HYPPIGHED Fjern dækslet, og vask kondensatorspolen To gange årligt. Rengør filteret (Hyppigere rengøring kan være nødvendig afhængigt af luftkvaliteten) Når lyset for klimaanlæggets FILTER CHECK- lyser. Frontgitter Filter Figur A30 MANGLENDE OVERHOLDELSE AF INSTRUKTIONERNE KAN RESULTERE I ALVORLIG PERSONSKADE

1. Rør ikke ved kondensatorterminalerne uden den elektriske udladning. Kondensatoren kan stadig

have en høj spænding, selvom strømforsyningen er slukket.

2. Vær forsigtig, når du vedligeholder kølesystemet, som har et højt indre tryk.

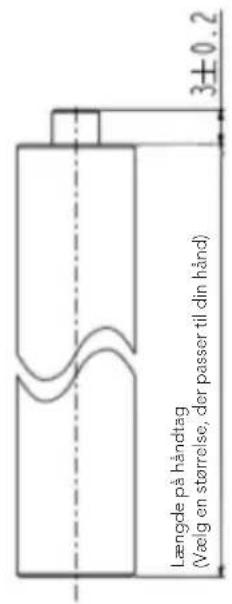

2. Skitsekort over låseafmonteringsværktøj

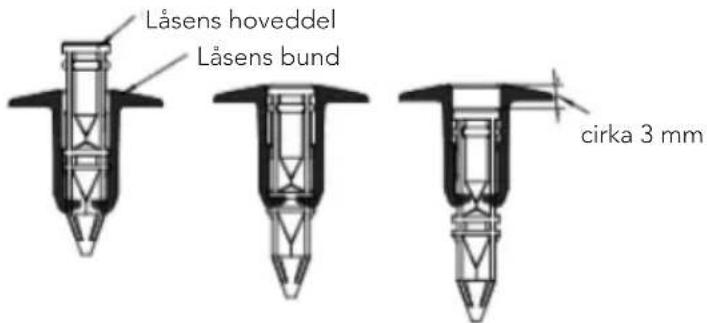

Figur B Figur C Låsens hoveddel Låsens bund Før Efter Afmonteringsstatus cirka 3 mm Vælg en størrelse, der passer til din hånd Længde på håndtag (Vælg en størrelse, der passer til din hånd)

3. Skitsekort af lås i forskellige statusser31

2. Skitsekort over låseafmonteringsværktøj

GENBRUG Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer. OVERENSSTEMMELSESERKLÆRING Herved erklærer Gimeg Nederland B.V., at enheden RTA-2500, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledningImporter: Gimeg Nederland B.V. Strijkviertel 27 3454 PH De Meern The NetherlandsSMART ADVENTURE Rooftop air conditioner RTA-2500 Istruzioni per l’uso IT Baby it’s COOL INSIDE 54 dB4 speeds

• Barn skal ikke leke med apparatet.

• Følg alle styringskoder og ordinanser.

4. Apparatet skal ikke installeres i vaskerom.

8. Den gulgrønne ledningen eller den grønne ledningen i klimaanlegget er jordingsledning, som ikke kan brukes til

elektrikere. Hvis du har spørsmål om følgende instruksjoner, kan du kontakte en kvalifisert elektriker.

2. Kontroller den tilgjengelige strømforsyningen, og løs eventuelle problemer med ledninger FØR du installerer og

4. Koblingsdiagrammene er plassert på dekslet på kontrollboksen. Monteringsenhetens ledningsdiagrammer er

5. Før du monterer luftkanalenheten på

holdeveiledningen og ikke berører metalloverflaten.
