| Tipo di prodotto | Climatizzatore da tetto per veicoli ricreazionali |
| Marca | Mestic |
| Modello | RTA2500 |
| Alimentazione elettrica | 220-240 V ~ 50 Hz, 1 fase |
| Impedenza massima di rete (Zsys) | 0,316 Ω |
| Temperatura di funzionamento | Raffreddamento: +18 a +46 °C; Riscaldamento: +4 a +24 °C |
| Modalità di funzionamento | Auto, Raffreddamento, Riscaldamento, Ventilatore, Deumidificatore, Turbo, Notte, X-FAN |
| Regolazione temperatura | 16 a 30 °C (61 a 86 °F) |
| Velocità del ventilatore | Bassa, Media, Alta, Auto, Turbo |
| Telecomando incluso | Sì, con display LCD e pile AAA 1,5 V |
| Timer programmabili | Accensione, Spegnimento, Ora, Timer attivato/disattivato |
| Funzioni aggiuntive | Blocco bambini, Display luminoso, Visualizzazione temperatura ambiente, Oscillazione (non disponibile) |
| Indicatore filtro sporco | Sì, dopo 250 ore di funzionamento |
| Manutenzione | Pulizia del filtro dell'aria ogni 250 h; pulizia del condensatore 2 volte all'anno |

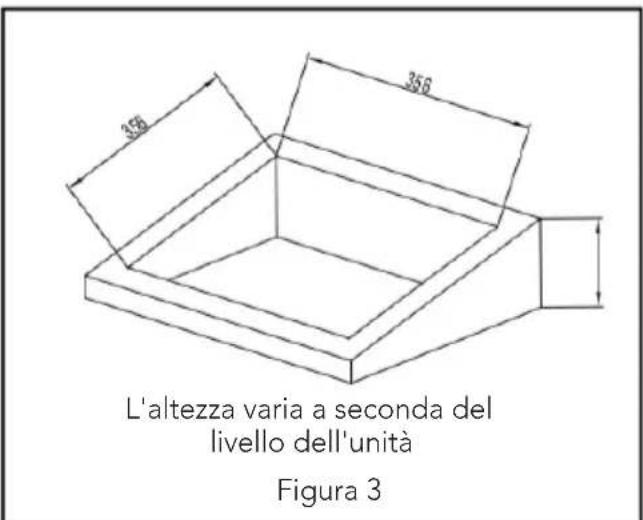

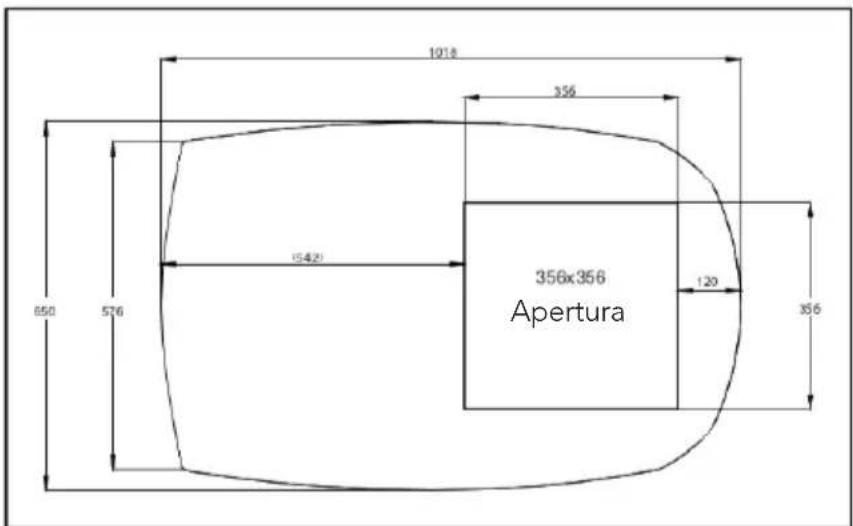

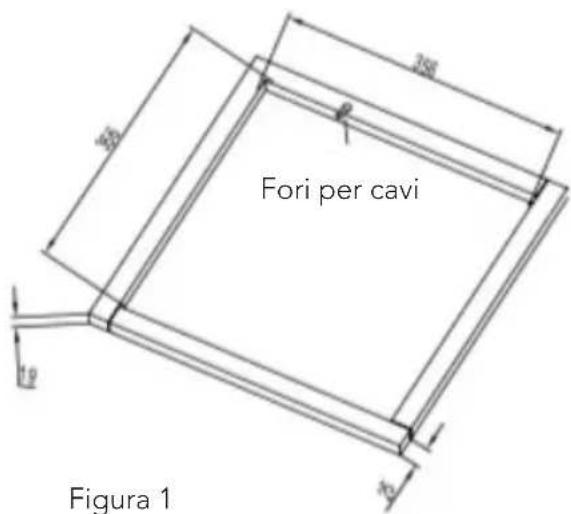

| Installazione | Su tetto piano, apertura 356 x 356 mm, spessore del tetto 30-80 mm |
| Peso | Circa 22 kg (stima) |
| Dimensioni (unità esterna) | Circa 660 x 660 x 250 mm (stima) |
| Sicurezza | Messa a terra obbligatoria, sezionatore bipolare, protezione bambini |
| Accessori forniti | Telecomando, supporti, bulloni, guarnizioni, tasselli, manicotto isolante |
| Riparabilità | Pezzi di ricambio disponibili presso il produttore o servizio assistenza; sostituzione del cavo di alimentazione da professionista qualificato |
Domande frequenti - RTA2500 Mestic
Domande degli utenti su RTA2500 Mestic
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Climatizzazione in formato PDF gratuitamente! Trova il tuo manuale RTA2500 - Mestic e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RTA2500 del marchio Mestic.
MANUALE UTENTE RTA2500 Mestic
FINALISER L'INSTALLATION
ÉTAPE 5 - FINALISER L'INSTALLATION
Istruzioni per l'uso IT
mestic
Breve descrizione del nuovo condizionatore d'aria 8
Dati elettrici 8
Schema elettrico 9
Contenuto della confezione 10
Nome delle parti 11
Funzionamento del telecomando wireless 12
Pannello di controlo 17
Istruzioni di installmente 18
Passo 1-seLECTIONe del luogo di installatione
installazione del condizionatore d'aria a fatto 18

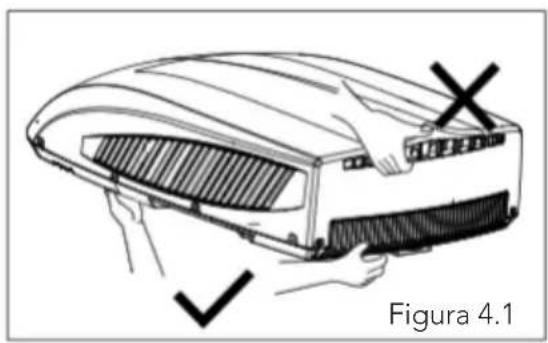

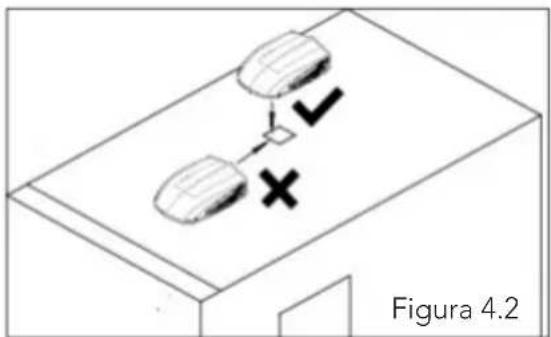

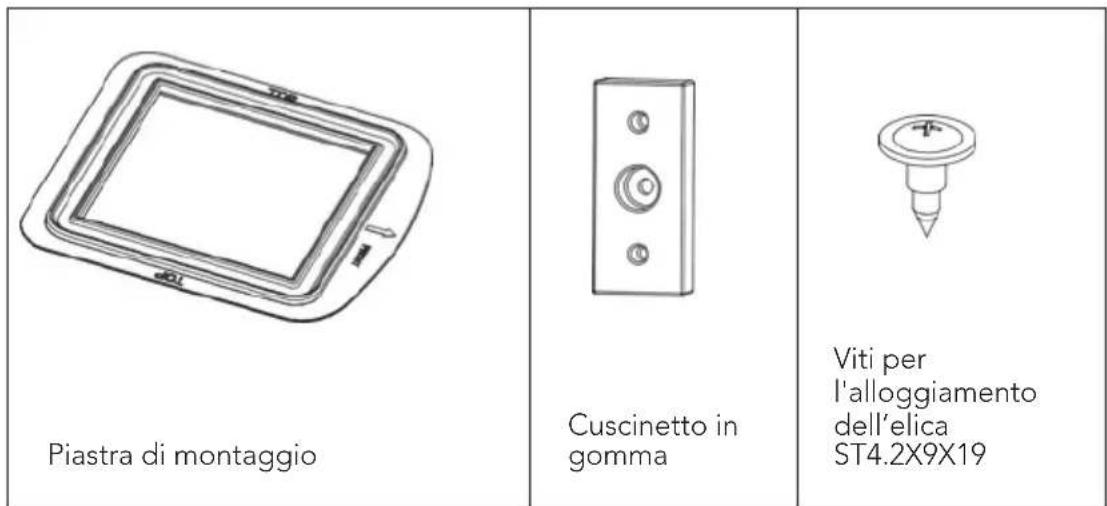

Passo 2-montaggio dell'unita esterna 21
Passo 3-installazione del gruppo per il soffitto 22
Passo 4-collegamenti elettrici 24

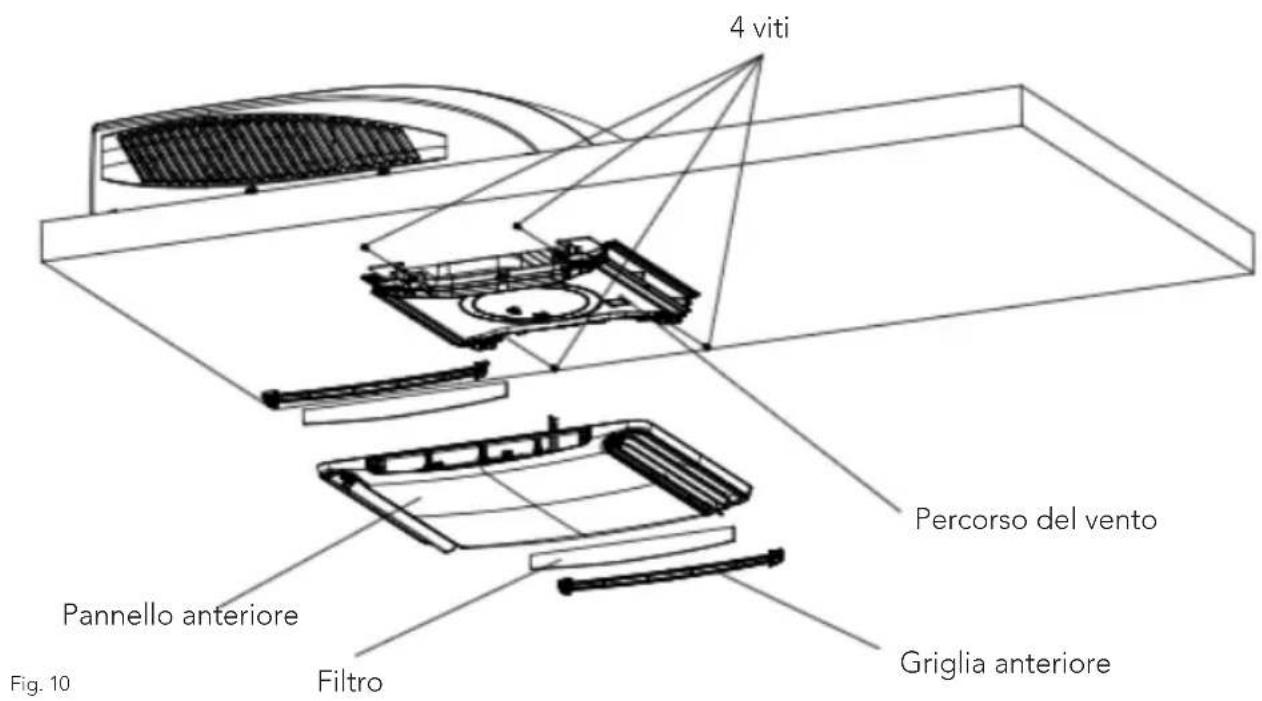

Passo 5-completamento dell'installazione 26
Guida alla risoluzione dei problemi 27
Codice di erre 28
Procedure ordinarie di manutenzione 29
mestic

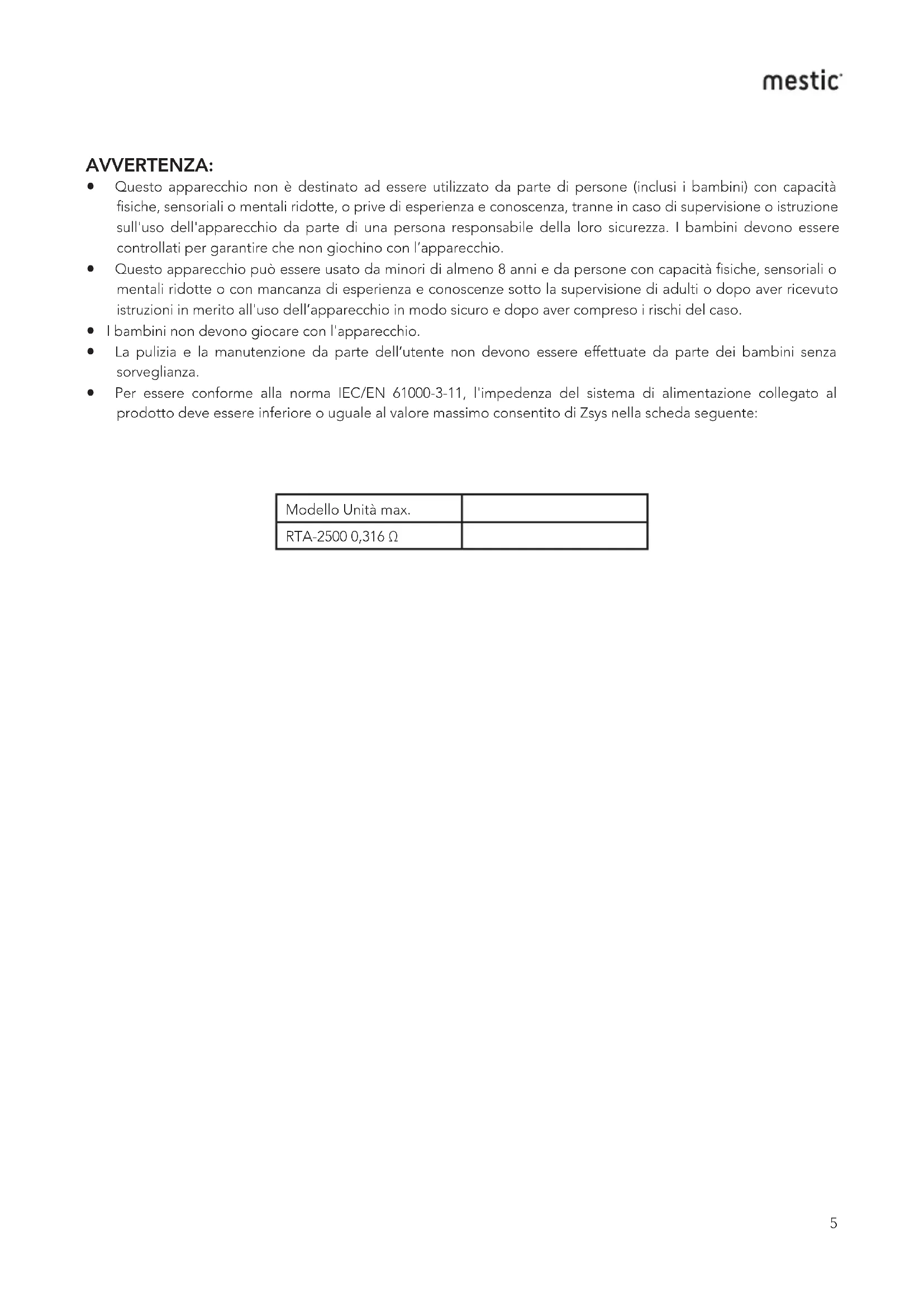

AVVERTENZA:
- Questo apparecchio non è destinato ad essere utilizzato da parte di persona (inclusi i bambini) con attività fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, tranne in caso di supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere controllati per garantire che non giochino con l'apparecchio.
- Questo appearecchio può essere usato da minori di almeno 8 anni e da persone con disponibilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conosceze nelle supervisione di uomini o dopo aver ricevuto istruzioni in merito all'uso dell'apparecchio in modo sicuro e dopo aver compreso i rischi del caso.
- I bambini non devono giocare con l'apparecchio.
- La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da parte dei bambini sono savorgianza.
- Per essere conforme alla norma IEC/EN 61000-3-11, l'impedenza del sistema di alimentazione collegato al prodotto deve essere inferiore o uguale al valore massimo consentito di Zsys nella sched a seguente:
| Modello Unità max. | |
| RTA-2500 0,316 Ω |
mestic
PRECAUZIONI PER L'INSTALLAZIONE
AVVERTENZA:
- Osservare toutes le leggi e i regolamenti in vigore.
Nonutilizzare un cavo di alimentazione danneggiato o non standard. - Prestare attenzione durante l'installazione e la manutenzione. Proibire le operazioni errate per evitare scosse elettriche, lesioni mortali e altri incidenti.
- Prima di accendere l'unità, après con le mani la griglia orizzontale dell'unità. In caso contrario, non sare possibile espellere l'aria fredda e si formera acqua di condensa sulla griglia orizzontale.
Intervalallo di temperature di lavoro
Intervallo di temperature di lavoro consigliato: +4 46^ (riscaldamento: +4 24^/ raffreddamento: +18 46^) L'unità esterna potrebbe cesser de funzionare a causa dei diversi tipi di protezione all'interno dell'intervallo di temperature di lavoro.
Selezione della posizione di installmente
Requisiti di base
L'installation dell'unità nei segunti puniti può provocare malfunzionamenti. Se è inevitabile, consultare il rivenditore locale:
1. Luoghi con fonti di calorie elevato, vapori, gas inflammabili o esplosivi o sostanze volatili diffuse nell'aria.
2. Luoghi con dispositivi ad alta frequenza (come saldatrici, apparecchiature mediche).
3. Luoghi vicino a un'area costiera.
4. Luoghi con olio o fumi nell'aria.
5. Luoghi con gas solforato.
6. Luoghi con gas solforato.
- Questo condizionatore d'aria viene utilizzato esclusivamente per il veicolo sulla superficie concava e convessa sopra diesso.
- Proibire l'uso di questo condizionatore d'aria all'aviamento del veicolo o durante la guida del veicolo.
- Proibire l'alimentazione del condizionatore d'aria con l'alimentazione del veicolo.
Requisiti del condizionatore d'aria
- L'ingresso dell'aria deve essere lontano da ostacoli; non è consentito posizionare oggetti in prossimità dell'uscita dell'aria. In caso contrario, ciò influirà sulla radiazione del tubo di dissipazione del calore.
- Selezionare una posizione in cui il rumore e l'aria in uscita emessa dall'unità esterna non infastidisca l'area circostante.
- Cercare di restare lontano alla lampada fluorescente.
- L'apparecchio non deve essere installato nella lavanderia.
PRECAUZIONI PER L'INSTALLAZIONE
Requisiti per il collegamento elettrico
Precauzioni di sicurezza
- Per l'installazione dell'apparecchio è necessario attenersi alle norme di sicurezza elettrica.
- In conformità alle norme di sicurezza locali, utilizzare un circuito di alimentazione qualificato.
- Per gli appearecchi con attacco di tipo Y, le istruzioni devono contentere quanto segue. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto all'assistenza o da personale qualificato, in modo da evitare rischi.
- Collegare correttamente il cavo sotto tensione, il cavo neutro e il cavo di messa a terra della presa di corrente.
- Assicurarsi di interrormere l'alimentazione elettrica prima di procedere a qualsiasi lavoro legato all'elettricità alla sicurezza.
- Non collegare l'alimentazione elettrica prima di averere completato l'installazione.
- Il condizionatore d'aria è un appearecchio elettrico di prima classe. Deve essere correttamente collegato a terra con un dispositivo di messa a terra da parte di un professionista. Assicurarsi che sia sempre collegato a terra.
- Il filo giallo-verde o il filo verde nel condizionatore d'aria è il filo di messa a terra, che non può essere utilizzato per altri scopi.
- La resistenza di messa a terra deve essere conforme alle norme nazionali di sicurezza elettrica.
- L'apparechio dovr èssere installato in conformità alle norme nazionali in materia di cablaggio
mestic
BREVE DESCrizIONE DEL NUovo CONDIZIONATORE D'ARIA
Grazie per aver scelto il condizionatore d'aria per veicoli destinati a uso ricreativo. Questo manuale fornisce tutte le informazioni per l'installazione, il funzionamento e la manutenzione. Dedicare dalle minuto per scopire come ottenerile massimo comfort di raffreddamento e un funzionamento economico dal nuovo condizionatore d'aria. Conservare adeguatamente quello manuale per riferimenti futuri. Ne cablaggio fisso deve essere previsto un sezonatore onnipolare con un'apertura di contatto di almeno 3mm in tutti i poli.
DATI ELETTRICI
- Tutti i cablaggi devono essere conformi alle norme elettriche locali e nazionali. Tutti i cablaggi devono essere installati da elettriciisti qualificati. In caso di dubbi sulle seguenti istruzioni, contattare un elettricista qualificato.
- Controllare l'alimentazione disponibile e risolverve eventuali problemi di cablaggio PRIMA dell'installazione e prima di porre in funzione但这a unità.
- Quito condizionatore d'aria è progettato per funzionare con un'alimentazione di 220-240 V CA, 50 Hz, 1 fase.

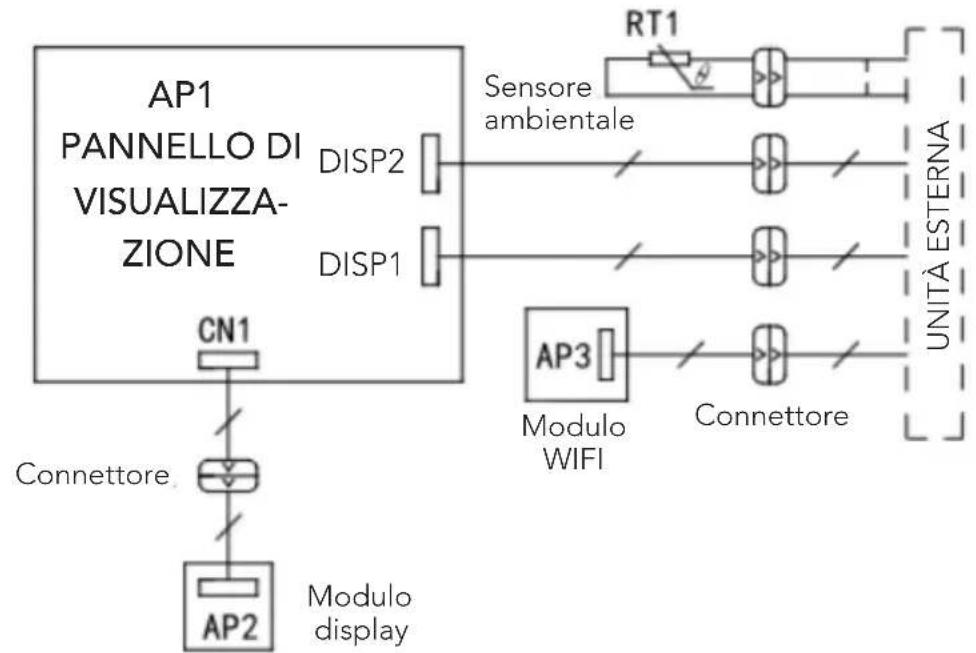

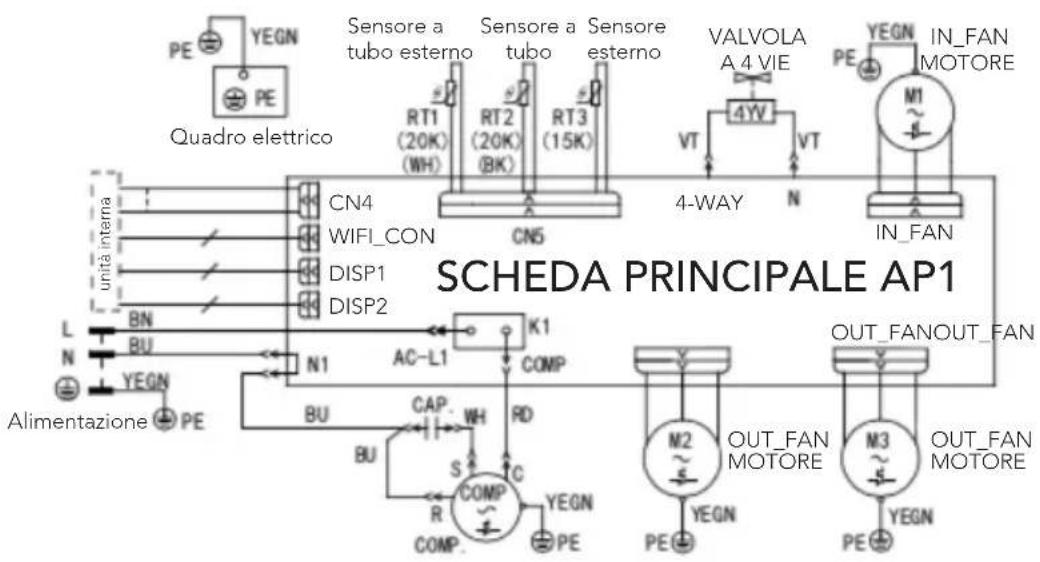

- Gli schemi elettrici si trovano sul coperchio del quadro di controllo. Gli schemi elettrici dell'unità di montaggio sono collocati sul pannello a soffitto.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto all'assistenza o da personale qualificato, in modo da evitare rischi.
- Gli schemi elettrici sono soggetti a modifiche nella preavviso. Fare riferimento a quale di dati sull'unità.
Gruppo per il soffitto

Condizionatore d'aria a fatto

mestic
CONTENUTO DELLA CONFEZIONE
Contenuto della confezione dell'unità interna

Manuale dell'utente
Contenuto della confezione dell'unità esterna
| Dispositivo di fissaggio | Sottogruppo bullone M8X135 | Telecomando | Vite autofettante |
| Carta gommata su doppio lato | Batteria (AAA 1,5 V) | Supporto per telecomando | Vite a testa svasata (supporto per telecomando) |

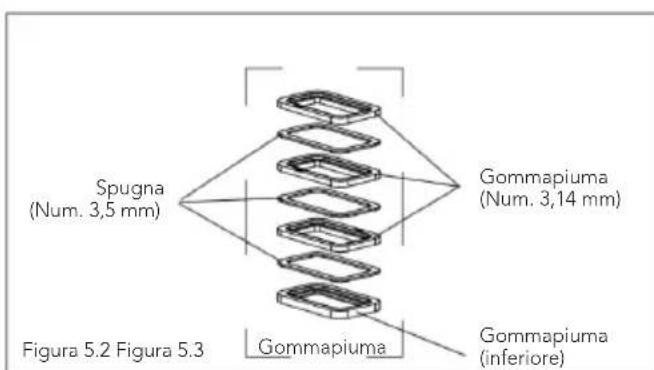

| Gommapiuma (su) | Gommapiuma accessorio) | Spugna (accessorio in gommapiuma) | Sottogruppo piatra di montaggio |

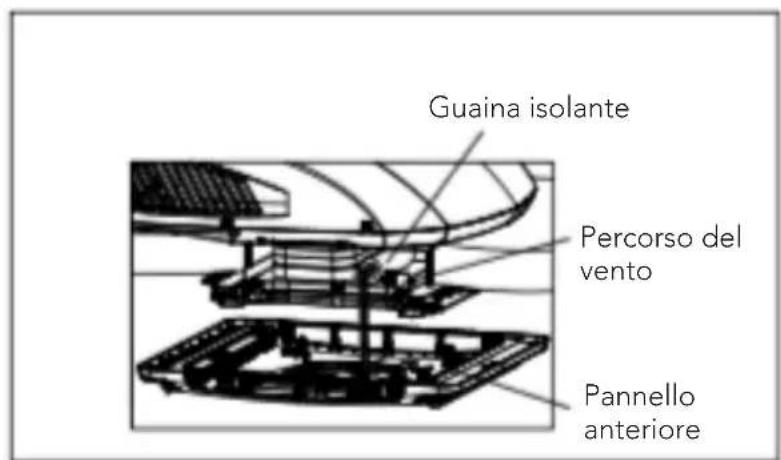

| Guaina isolante | Sottogruppo bullone M6x25 | Vite autofettante ST4.2X25 MA | Spugna e pacchetto |

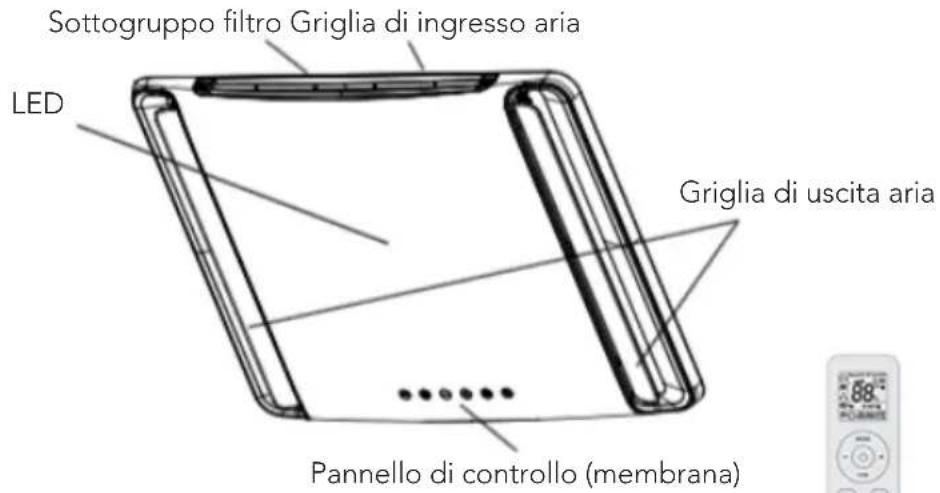

NOME DELLE PARTI

Unità interna
Il contengo o la posizione del display possono essere diversi dalle illustrazioni precedente; fare riferimento ai prodotti reali)

Telecomando

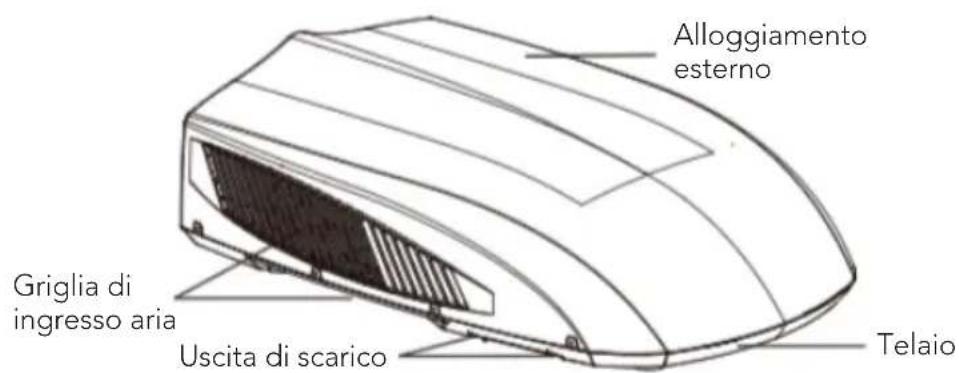

Unità esterna
Avviso:
I prodotti reali possono essere diversi dalle illustrazioni precedente; fare riferimento ai prodotti reali.
mestic
- Pulsante ON/OFF
- Pulsante Modalità
- Pulsante Ventola
- Pulsante-/+
- Pulsante Menu
- Pulsante LED
- Pulsante Turbo
- Pulsante IMPOSTA
Icone sullo schermo del display
| FAN AUTO | Impostare la velocità della ventola | |
| Inviate il segnale | ||
| Modality operative | Δ | Modalità automatica |
| * | Modalità raffreddamento | |
| △ | Modalità deumidificazione | |
| § | Modalità ventilata | |
| Modalità riscaldamento | ||
| C | Modalità di sospensione | |
| Luce | ||
| Funzione X-FAN | ||
| Temp. ambiente interno | ||
| Orologio | ||
| 88° | Impostare la temperatura | |
| WiFi | Funzione WIFI | |
| 88:88 | Impostare l'ora | |
| ONOFF | TIMER ON/ TIMER OFF | |
| 0 | Oscillazione su e giù | |
| Blocco per minori | ||
PRESENTAZIONE DEI PULSANTI DEL TELECOMANDO
Nota:
- Questo è un telecomando di uso generale e può essere utilizzato per i condizionatori d'aria multifunzione. Se il modello di condizionatore d'aria non dispone di una funzione specifica e si preme il pulsante correspondente sul telecomando, l'unità manterrà lo stato di funzionamento originale.
- Una volta acceso, il condizionatore d'aria emette un segnale acustico e l'indicatore di funzionamento "U" si accende. É possibile azionare il condizionatore d'aria tramite il telecomando.
- Quando il condizionatore d'aria è accesso, agli volta che si preme un pulsante sul telecomando, l'icona del segnale "sul telecomando lampeggia una volta. Il condizionatore d'aria emette un segnale acustico, che indica che il segnale è stato inviato al condizionatore d'aria.
1. Pulsante di accensione/spegnimento
- Premere quello pulsante per accendere il condizionatore d'aria. Premere di nuovo甚么o pulsante per spegnere il condizionatore d'aria.

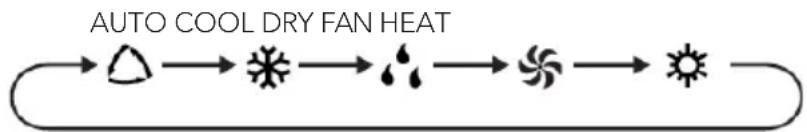

2. Pulsante Modalità
- Premere quello tasto per selezionare la modalità operativa richiesta.

- In modalità "AUTO", il condizionatore d'aria funziona automaticamente in base alla temperatura ambiente. La temperature impostata non può essere modificata e non viene visualizzata. Premendo il pulsante "VENTOLA" è possibile regolare la velocità della ventola.
- In modalità "FREDDO", premere il pulsante "+" o "-" per modificare la temperature impostata. Per regolare la velocità della ventola, premere il pulsante "VENTOLA".
- In modalità "DEUMIDIFICAZIONE", il condizionatore d'aria funzione a bassa velocità. La velocità della ventola non può essere regolata.
In modalità "VENTOLA", è accesa solo la ventola, perché alcun raffreddamento o riscaldamento. Premere il pulsante "VENTOLA" per regolare la velocità della ventola. - In modalità "CALDO", premere il pulsante "+" o "-" per modificare la temperatura impostata. Per regolare la velocità della ventola, premere il pulsante "VENTOLA".
Nota:
- Dop a ser selezionato la modalità "CALDO", il condizonatore d'aria ritarda l'emissione di aria di 1-5 minuti, per evitare l'emissione di aria fredda. (Il tempo di ritardo effettivo dipende alla temperatura ambiente interna.)
La temperatura può essere impostata tra 16 - 30^ (61 - 86^)
mestic
3. Pulsante Ventola
- Questo pulsanteieneutilizzato perimpostare la velocità dellaventola nella seguente sequenza:


Ventola bassa Ventola media Ventola alta

Nota:
In modalità di velocità "AUTO", il condizionatore d'aria selezione automaticamente la corretta velocità della ventola in base all'impostazione predefinita.
- In modalità "DEUMIDIFICAZIONE", la velocità della ventola è Bassa.
- Funzione "X-FAN": premendo per 2 secondi il tasto "VENTOLA" in modalità "FREDDO" o "DEUMIDIFICAZIONE" viene visualizzata l'icona "e la ventola interna continua a funzionare per alcuni minuti per asciugare la deumidificazione dell'unità interna,anche quando l'unità è spenta. Se ora si preme il pulsante "VENTOLA" per 2 secondi, la ventola si arresta immediatamente. "X-FAN" non è disponibile in modalità automatica,ventola o riscaldamento.
4. Pulsante -/+
Premere una volta il pulsante "+" o "-" per augmentare o diminuire la temperature impostata di 1^(^) . Tenere premuto il pulsante "+" o "-" per almeno 2 secondi e la temperature impostata cambia rapidamente. Una volta rilasciato il pulsante "+" o "-" dopo aver impostato la temperatura, l'indicatore della temperatura sul condizionatore d'aria cambia di seguenza. La temperature non può essere regolata in modalità "AUTOMATICO".
- Quando si imposta "TIMER ON", "TIMER OFF" o "ORLOGIO", premere il pulsante "+" o "-" per regolare l'ora. Cercare ulteriori informazioni in "Funzione Timer On", "Funzione Timer Off" o "Funzione Orologio".

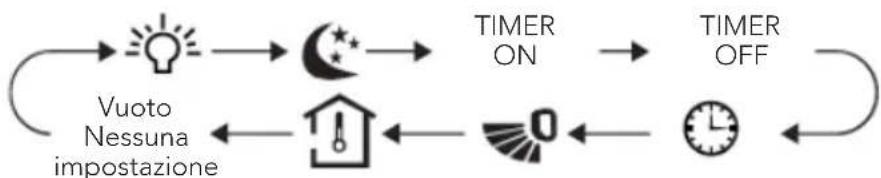

5. Pulsante Menu
- Premere quello pulsante per selezionare il sottomenu desiderato e premere il pulsante "IMPOSTA" per impostare lo stato della funzione del sottomenu. Il sottomenu più essere selezionato circolarmente come segue:

Funzione Luce
Quando è selezionata la funzione Luce, l'icona luce "Champeggia per 5 secondi. Premere il pulsante "IMPOSTA" entro 5 secondi per spegnere la luce del display sull'unità interna. Anche l'icona "sul telecomando scompare. Premere nuovamente il pulsante "IMPOSTA" entro 5 secondi per accendere la luce del display in modo che venga visualizzata l'icona "
- Fucione Sospensione
Quando è selezionata la funzione Sospensione, l'icona di sospensione "lampeggia per 5 secondi. Premere il pulsante "IMPOSTA" entro 5 secondi per attivare la funzione di sospensione e l'icona "C" viene visualizzata sul telecomando. Premere nuovamente il pulsante "IMPOSTA" entro 5 secondi per disattivare la funzione Sospensione e l'icona "scompare.
- Fusozone di oscillazione della griglia di uscita dell'aria
Non disponibile per quello modello.
Funzione di visualizzazione della temperature ambiente
Quando l'icona della funzione di visualizzazione della temperature ambiente "lampeggia per 5 secondi, premere il pulsante "IMPOSTA" entro 5 secondi per selezionare l'attivazione o la disattivazione della visualizzazione della temperature ambiente. Dopo aver attivato il display della temperature ambiente, l'icona "viii viene visualizzata sul telecomando e la temperature ambiente viene visualizzata sull'unità interna per alcuni secondi.
- Funzione "TIMER ON"
Con la funzione "TIMER ON", è possibile impostare l'ora per "TIMER ON". Quando la funzione "TIMER ON" è attiva, l'icona "scompare e la parola "ON" lampeggia sul telecommando. Premere il pulsante "+" o "-" per regolare l'impostazione "TIMER ON". Premendo il pulsante "+" o "-" , l'impostazione aumento o diminuisce di 1 minuto per volta. Tenendo premuto il pulsante "+" o "-" per 2 secondi, l'impostazione dell'ora cambia rapidamente fino al raggiungimento dell'ora richiesta. Premere il pulsante "SET" entro 5 secondi per confirmare la nuova impostazione. La parola "ON" cessa di lampeggiare.
Per annullare "TIMER ON": quando è stata selezionata la funzione "TIMER ON" e la parola "ON" lampeggia sul telecomando, premere il pulsante "IMPOSTA" finché la parola "ON" non scompare.
- Funzione "TIMER OFF"
Con la funzione "TIMER OFF", è possibile impostare l'ora per "TIMER OFF". Quando la funzione "TIMER OFF" è attiva, l'icona "s compare e la parola "OFF" lampeggia sul telecomando. Premere il pulsante "+" o "-" per regolare l'impostazione "TIMER OFF". Premendo il pulsante "+" o "-" ,l'impostazione aumento o diminuisce di 1 minuto per volta. Tenendo premuto il pulsante "+" o "-" per 2 secondi, l'impostazione dell'ora cambia rapidamente fino al raggiungimento dell'ora richiesta. Premere il pulsante "SET" entro 5 secondi per confirmare la nuova impostazione. La parola "OFF" cessa di lampegliare.
Per annullare "TIMER OFF": quando è stata selezionata la funzione "TIMER OFF" e la parola "OFF" lampeggia sul telecommando, premere il pulsante "IMPOSTA" finché la parola "OFF" non scompare.
Funzione Orologicogio
Con la funzione Orologio, è possibile impostare l'ora dell'orologio. Quando la funzione Orologio è attiva, l'icona "lampeggia sul telecommando. Premere il pulsante "+" o "-" entro 5 secondi per impostare l'ora. Premendo il pulsante "+" o "-" , l'impostazione aumento o diminuisce di 1 minuto per volta. Tenendo premuto il pulsante "+" o "-" per 2 secondi, l'impostazione dell'ora cambia rapidamente fino al raggiungimento dell'ora richiesta. Premere il pulsante "SET" entro 5 secondi per confermare la nuova impostazione. L'icona "cessa di lampegliare.
6. Pulsante LED
- Premere quello pulsante per accendere o spagnere il LED sul pannello.
7. Pulsante Turbo
In modalità "FREDDO" o "CALDO", premere il pulsante "TURBO" per attivare la modalità rapida "FREDDO" o "CALDO". L'icona "bra visualizzata sul telecomando. Quando esta funzione è attiva, il condizionatore d'aria funzione a una velocità della ventola molto alta, per raffreddare o riscaldare rapidamente. In tal modo, la temperature ambiente si avicina prima possibile alla temperature preimpostata.
mestic
COMBINAZIONI DI PULSANTI
Funzione Blocco per minori
- Premere contemporaneamente i pulsanti "+" e "-" per attivare o disattivare la funzione Blocco per minori. Quando la funzione Blocco per minori è attiva, l'icona "viene visualizzata sul telecommando. Se ora si utilizza il telecommando, l'icona "lampeggia tre volte alla inviare un segnale al condizionatore d'aria.
Funzione di commutazione della visualizzazione della temperatura
- In stato "OFF", premere contemporaneously i pulsanti "-" e "MODALITA" per commutare la visualizzazione della temperature tra ^ C e ^ F .

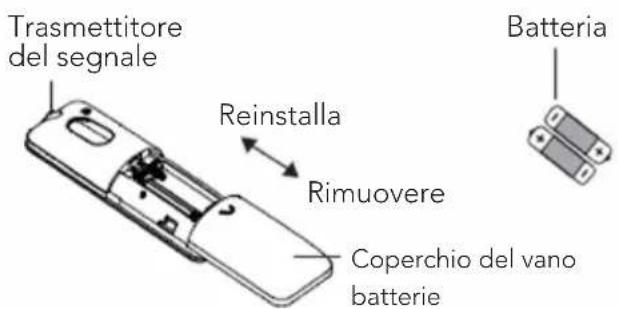

Sostituzione delle batterie nel telecomando

- Premere la parte posteriore del telecomando contrassegnata con " 念 ", come molto in figura. Quindi estrarre il coperchio del vano batterie nella direzione della freccia.
- Sostituire due batterie a secco 7# (AAA 1,5 V) e assicurarsi che la posizione dei poli "+" " - " sua corretta.
- Riporre il coperchio del vano batterie.
Nota:
Durante il funzionamento, puntare il trasmettitore del segnale del telecomando verso l'unità ricevente.
La distanza tra il trasmettitore del segnale e l'unità ricevente non deve essere superiore a 8 metri e non devono esserci ostacoli nel mezzo.
Il segnale del telecomando potrebbe essere disturbato quando nella stanza è presente una lampada fluorescente o un Telefono wireless. Il telecomando deve essere vicino all'unità durante il funzionamento.
- Per la sostituzione delle batterie, utilizzare batterie nuove dello stesso modello.
Se il telecomando non viene utilizzato per un lungo periodo di tempo, estrarre le batterie.
Se il display del telecomando esfocato o non viene visualizzato nulla, sostuire le batterie.

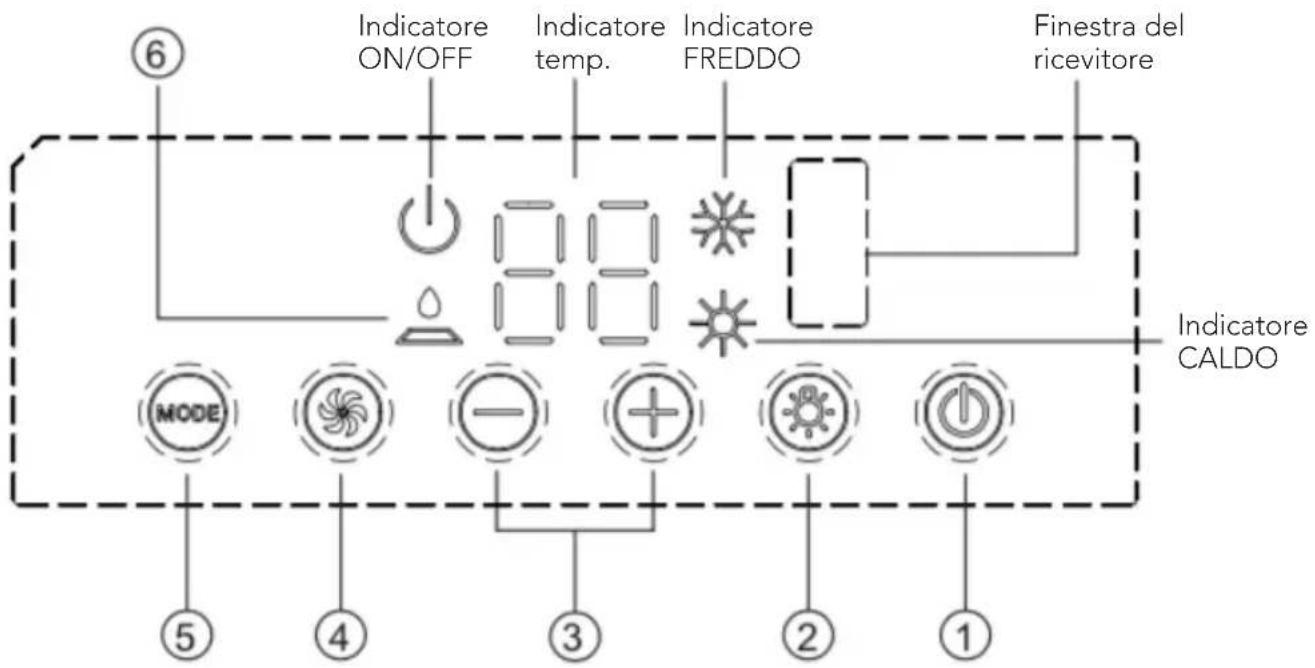

PANNELLO DI CONTROLLO
Note: In assenza di telecomando,utilizzare il pannello di controllo.

1. Pulsante ON/OFF
L'operazione inizia quando si preme Anythingo pulsante e si arresta quando si preme nuovamente quello pulsante.
2. Pulsante LUCE
Premere quello pulsante per accendere o spagnere la luce del display dell'unità interna.
3. Pulsante (+ / - )
Premere il pulsante + per augmentare la temperature impostata (di funzionamento) dell'unità e premere il pulsante - per diminuire la temperature impostata dell'unità. L'intervallo di impostazione della temperatura è di 16 30^ (61~86 oF).
4. Pulsante VELOCITA VENTOLA
Selezionare la velocità ventola su BASSA, MEDIA, ALTA e TURBO in sequenza.
5. Pulsante MODALITA
Selezionare la modalità operativa tra FREDDO, VENTOLA, CALDO.
6. Indicatore CONTROLLO FILTER
Questa funzione sollecita la pulizia del filtro dell'aria (manutenzione ordinaria) per un funzionamento più efficiente. La spia si accende automaticamente dopo che la ventola resta in funzione per più di 250 ore. Se la spia è accesa, spegnere e scollegare l'unità, estrarre il filtro dell'aria e pulirlo, quando reinstallare il filtro dell'aria, accendere l'unità. Se la spia è ancora accesa, premere il pulsante + per 5 s per spegnere la spia.
mestic
ISTRUZIONI PER L'INSTALLAZIONE
PRIMA DELL'INSTALLAZIONE
Testare l'unità con un'alimentazione elettrica adeguata. Fare riferimento alla sezione delle istruzioni per il funzionamento nel Manuale d'uso e installazione. Assicurarsi che tutti i comandi funzionino correttamente, quando scollegare l'alimentazione elettrica dell'unità.

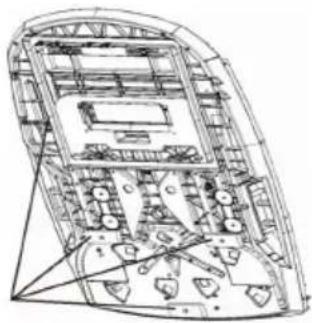

- Prima dell'installazione, verificare se l'unità è stata assemblata con i tre gommini e la guarnizione quadrata.
AVVERTENZA
- Le parti in movimento possono causare lesioni personali. Prestareattenzione durante il test di funzionamento dell'unità.Non mettere in funzione l'unità con il coperchio esterno rimioso.
PASSO 1-SELEZIONE DEL LUOGO DI INSTALLAZIONE E INSTALLAZIONE DEL CONDIZIONATORE D'ARIA A TETTO
Il condizionatore d'aria è stato progettato per l'uso in veicoli destinati a uso ricreativo. Controllare il fatto del veicolo per determinare se è in grado di supportare via l'unità esterna e il gruppo per il soffitto interno perché supporto aggiuntivo. Assicurarsi che l'area sulla quale viene montata l'unità interna non interferisce con le strutture presenti. Una volta determinata la posizione del condizionatore d'aria, è necessario praticare un foro rinsorizzato e inquadrato (se non è più presente) oppure si sono utilizzare i forn di ventilazione esistenti.
CASO A.
Se nella posizione di montaggio desiderata per il condizionatore d'aria è gli presente una bocchetta sul fatto, è necessario eseguire le seguenti operazioni:
- Rimuovere tutte le viti che fissano la bocchetta sul fatto al veicolo. Rimuovere la bocchetta e gli eventuali accessori aggiuntivi. Rimuovere con cautela eventuali residui all'apertura in modo che la superficie si pulita.
- Potrebbe essere necessario sigillare alcuni dei vecchi fori per le viti di montaggio della bocchetta sul除去 precedente, che potrebbero rianere all'esterno della quarnizione del basamento del condizionatore d'aria.
- Esaminare la dimensione dell'apertura del fatto. Se l'apertura è di dimensioni inferiori a 356x356 mm, è necessario aumentola. Se l'apertura supera i 356x356 mm, è necessario realizazare una piastra di montaggio (telaio) per ridurre le dimensioni dell'apertura (vedere Figura 1).
CASO B.
Se non viene utilizzata un'apertura di ventilazione del fatto, è necessario praticare una nuova apertura nel fatto del veicolo. Un'apertura corrispondente dovráanche essere tagliata nel soffitto all'interno del veicolo. Prestare attenzione perché il pezzo di fatto cui si rianere bloccato se il fatto è multistrato. Quando l'apertura nel fatto e nel soffitto ha le dimensioni adeguate, è necessario installare una struttura di supporto tra il fatto esterno e il soffitto interno. La struttura rafforzata deve essere conforme alle seguenti linee guida:

Figura 1
-
Deve essere in grado di sostenere tanto il peso del condizionatore d'aria sul fatto che il gruppo per il soffitto interno.
-
Deve essere in grado di mantenere separati la superficie esterna del fatto e il fatto interno e di sostenerli, in modo che quando il condizionatore d'aria sul fatto e il gruppo per il soffitto interno sono avvitati insieme, non si verificchi alcun crollo. Nella Figura 1 è raffigurato un telaio di supporto atipico.
-
Deve esserci un'apertura attraverso il telaio per il cablaggio dell'alimentazione elettrica. Far passare il cablaggio dell'alimentazione attraverso il telaio contemporaneamente all'installazione del telaio di supporto.
ATTENZIONE
- Il condizionatore d'aria a fatto deve essere montato su un piano orizzontale procedendo alla parte anteriore a quella posteriore e da un lato verso l'alto, quando il veicolo è parcheggiato su un piano orizzontale. La Figura 2,. [. i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i
- Se il fatto del veicolo è inclinato (non livellato) in modo tale che l'unità sul fatto non possa essere montata entro il grado massimo consentito, è necessario aggiungere uno spessore di livellamento esterno per mettere a livello l'unità. Il telao di supporto atipico è migliorato nella Figura 3.
- Una volta che il condizionatore d'aria a fatto è statoMESSO a livello, potrebbe essere necessario un ulteriore spessore all'interno. Il condizionatore d'aria a fatto e il gruppo interno a devono essere incastrati tra di loro prima di essere fissati.
- Una volta preparata correttamente l'area del foro di montaggio, rimuovere l'imballaggio e i gommini di spedizione da tutto il condizionatore d'aria a fatto. Sollevare con cautela l'unità sulla parte superiore del veicolo. Non utilizzato l'involucro esterno in plastica per il sollevamento. Collocare il condizionatore d'aria a fatto sul foro di montaggio predisisto.
- L'estremita (naso) dell'involucro deve essere rivolta verso la parte anteriore del veicolo.
Note: Provarare a posizionare l'unità sulla superficie orizzontale per il funzionamento. L'unità può funzionare solo per un breve periodo di tempo con un angolo massimo di inclinazione di 5^ per evitare perdite d'acqua.

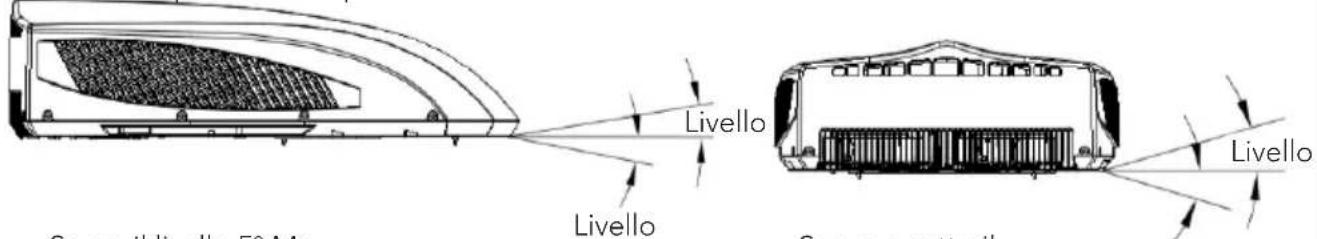

Figura 2

Sopra il livello 5^ Max
Sotto il livello 0^ Max
Sopra o sotto il livello 5^ Max


ANNOTARE LE DIMENSION DEL CONDIZIONATORE D'ARIA (TETTO DELL'UNITÀ)
PASSO 2-MONTAGGIO DELL'UNITÀ ESTERNAT

Figura 4.1
- Apriere l'imballaggio ed estrarre l'unità esterna 1) Quando si estraè l'unità esterna dopo il disimballaggio, non sollevare la griglia di uscita dell'aria sul retro dell'involucro esterno (vedere Figura 4-1).

Figura 4.2
- Fissare l'unità esterna sul除去 del veicolo e praticare dei fori. 1) Posizione are l'unità esterna sul除去 del veicolo; sollevare l'unità esterna, quando posizione are l'unità esterna dopo ave praticato dei fori sul除去 del veicolo. Non trascinare l'unità esterna. In caso contrario, la guarnizione potrebbe staccarsi (vedi Figura 4-2).

PASSO 3-INSTALLAZIONE DEL GRUPPO PER IL SOFFITTO
AVVISO

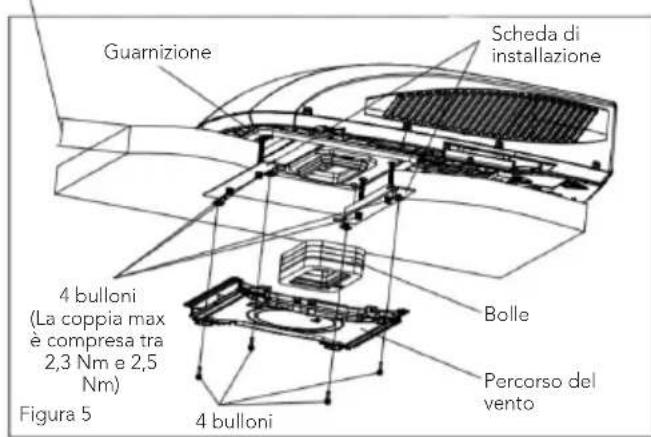

Accertarsi che il condizionatore d'aria sul fatto e il gruppo per il soffitto interno siano stati accoppiati correttamente. Precauzione prima di stringere i bulloni:
- Lo spessore applicabile del fatto del veicolo varia da 30mm 80mm
- Prima di stringere i bulloni, avvitare manualmente i quattro bulloni e fare in modo di impedire l'avvitamento forzato.
- Quando si avvitano i bulloni, è possibile utilizzato uno strumento automatico. Non stringere completeness un bullone e poi stringere gli altri bulloni per evitare che la filettatura della vite si attacchi.
- La copbia massima di serraggio varia da 2,3Nm 2,5Nm
Devono essere seguire le seguenti istruzioni passo dopo passo proposte nella sequenza di seguito per garantire una corretta installazione.
- Estrarre con cautela alla confezione il gruppo per il soffitto (il telecomando in dotazione presente nel gruppo per il soffitto).
- Rimuovere la griglia del fatto dal gruppo per il soffitto.
- Prima di installare l'unità esterna del condizionatore d'aria per veicoli destinati a uso ricreativo sulla parte superiore del veicolo, preinstallare la piatra di ventilazione e la gommapiuma (superiore) sul telaio dell'unità esterna con 4 viti (lunghezza 25 mm) (vedere Fig.5-1).
- Portare quindi l'unità esterna sulla parte superiore del veicolo e allinearsi con le aperture sulla parte superiore del veicolo. Utilizzare 2 set di piastre di montaggio e 4 viti per montare l'unità esterna (vedere Fig. 5).
É necessario avviare (filettare) i bulloni di montaggio a mano per evitare il cosiddetto "cross-threading". NON EFFETTUARE IL MONTAGGIO DEI
BULLONI CON PISTOLA AD ARIA COMPRESSA.
É necessario stringere bulloni di montaggio.
Ilprocesso termina una volta compressa uniformamente la guarnizione del basamento.
-
Prima di installare il gruppo condotto dell'aria dell'unità interna del condizionatore d'aria per veicoli destinati a uso ricreativo, assemblare il gruppo in gommapiuma in base allo spessore della parte superiore del veicolo. Dop o l'installazione simulata,utilizzare una quantità adeguata di gruppo in spugna e gommapiuma.Incollare il gruppo in spugna e gommapiuma con nastro biadesivo (preparrato dall'utente) (vedere Fig.5-2, 5-3).
-

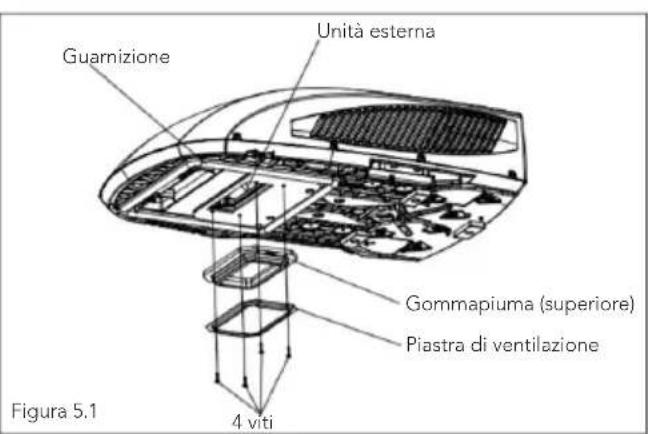

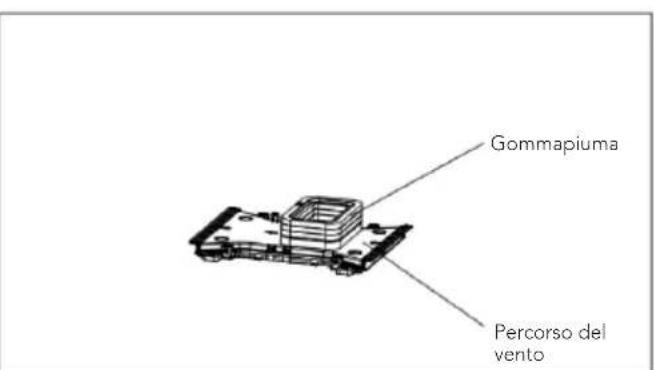

Installare il gruppo gommapiuma sul gruppo condotto dell'aria. Utilizzare 4 bulloni a vite per fissare il gruppo condotto dell'aria sulla piastra di montaggio. Dopo aver collegato l'unità esterna con那一 interna, controllare che il gruppo gommapiuma non si sua allentato (vedere Fig. 5).

Lo spessore del fatto del veicolo è compreso tra 30 mm~80mm



mestic
COLLEGAMENTE ELETTRICI
PASSO 4-COLLEGAMENTI ELETTRICI
DISPOSITIONE DEL CABLAGGIO A 220-240 V CA
AVERTENZA: Assicurarsi che tutte l'alimentazione elettrica dell'unità sa scollegata prima di eseguire qualiasi lavoro sull'unità per evitare il rischio di scariche o lesions e/o danni all'apparecchiatura. Dopo che il telaio di gruppo per il soffitto interno è stato correttamente fissato all'esterno del condizionatore, è necessario eseguire i seguenti collegamenti elettrici.
-

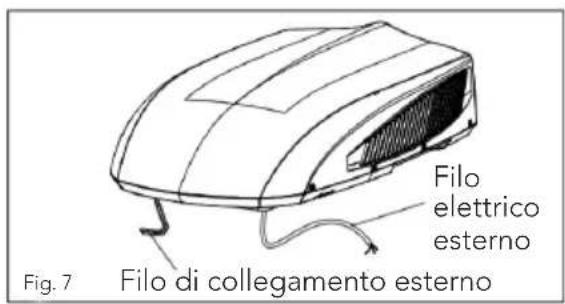

Come molto in Fig. 7, l'unità esterna ha due série di cavi di uscita, che sono rispettovamente il cavo di alimentazione (alta tensione) e i cavi del segnale di controllo. Il primo deve essere collegato direttamente al terminale di alimentazione, quando il secondo dovrebbe essere collegato al filo del segnale di controllo dell'unità interna.
-

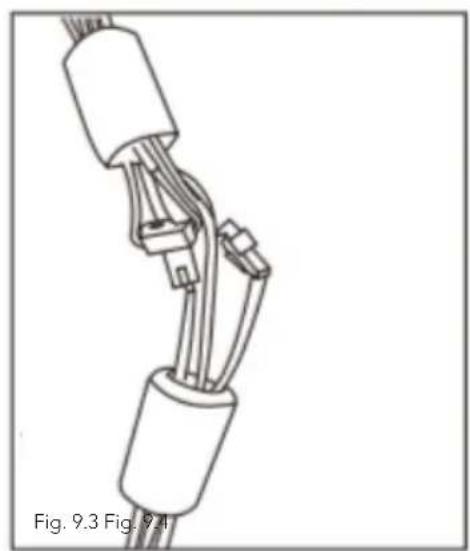

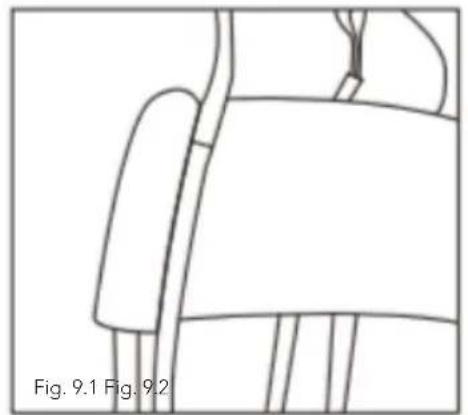

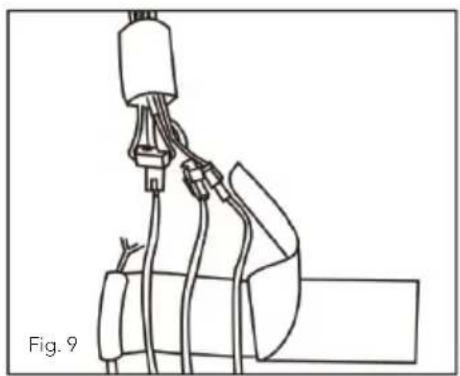

Come molto in figura, collegare i morsetti di cablaggio delle unità interne ed esterne uno ad uno. Quindi, utilizzare una spugna per avvolgere i morsetti di cablaggio; agli morsetto deve essere avvolto separatamente con una spugna. Evitare spazi vuoti tra i fili.
-

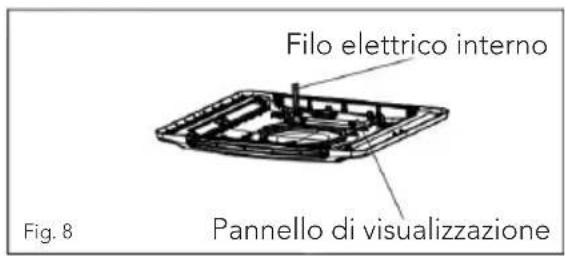

Come molto in Fig. 8, l'unità interna ha gruppo di fili del segnale di controllo, con complessivamente 4 morsetti di cablaggio.

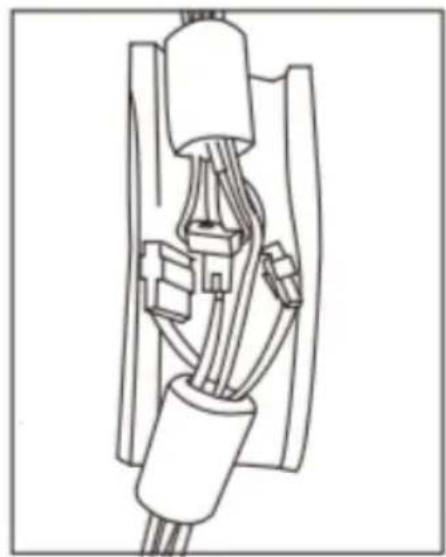

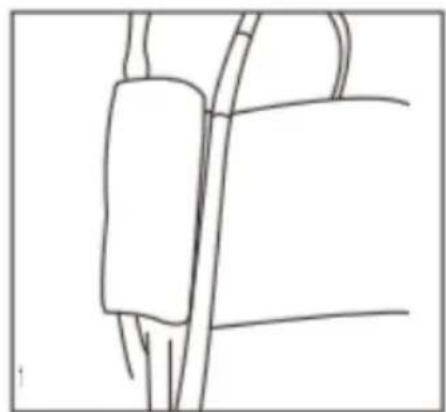

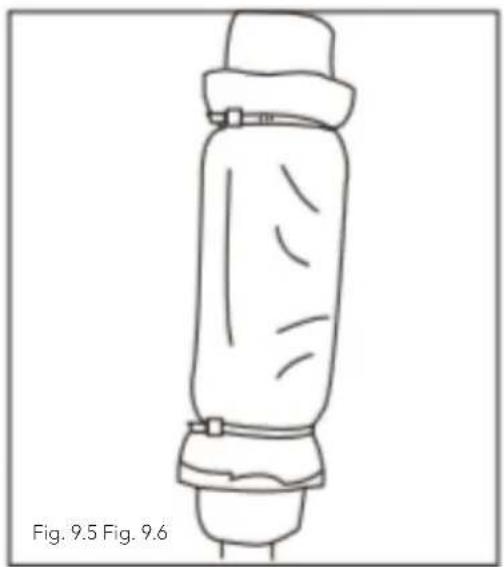

4 Come molto in figura, utilizzare un pezzo di guaina termoisolante per racchiudere i morsetti di cablaggio e la spugna. Quindi, incollare la guaina termoisolante e fissarla con fascette.




NOTA
- Le fascette devono essere fissate alla zona utilizzato una spugna e una guaina termoisolante;
- Prima di installare il pannello anterio dell'unità interna, posizionare la guaina termoisolante sulla parte superiore del condotto dell'aria.


mestic
COMPLETAMENTO DELL'INSTALLAZIONE PASSO 5-COMPLETAMENTO DELL'INSTALLAZIONE
Per completing i requisiti per l'installazione e il controllo dell'impiano, è necessario eseguire le seguenti operazioni.
- Controllare la posizione del termostato. Assicurarsi che il termostato sia fatto passareattraverso la guida di tenuta e non tocchi alcuna superficie in metallo.
- Fissare la griglia del fatto al percorso dell'aria del gruppo per il soffitto utilizzato 4 viti (Vedere Fig. 10).
- Installare il filtro e la griglia di entrata dell'aria. Premere "SPINGI" e bloccare con i ganci.
- Accendere l'alimentazione elettrica e controllare il funzionamento dell'unità.
- Una volta assemblata l'unità interna, se lo spazio tra il pannello e la parte superiore del veicolo non è uniforme, chiedere al produttore di regolarlo in base allo stato di montaggio.

RISOLUZIONE DEI PROBLEMI
GUIDA ALLA RISOLUZIONE DEI PROBLEMI
In caso di problemi con il condizionatore d'aria per veicoli destinati a uso ricreativo, controllare但这a guida prima di contattare il proprio rappresentante dell'assistenza.
| PROBLEMCAusa | A POSSIBLE SOLUZIONE | |
| L'unità non si avvia L'unità | potrebbe non essere collegata correttamente all'alimentazione elettrica. | Controllare l'alimentazione elettrica del veicolo e assicurarsi che sua fornita correttamente. |
| L'unità non raffredda l'ambiente | Il condizionatore d'aria a fatto non è in piano. | Montare il condizionatore d'aria a fatto più in piano possibile alla parte anteriore a quella posteriore e da un dato verso l'altro, nelle il veicolo è parcheggiatto. Assicurarsi che il supporto del condizionatore d'aria sa corretto e livellato. |
| La temperature impostata è troppo alta. Ripristinare il telecomando su un'impostazione di temperatura più Bassa. | ||
| Il filtró dell'aria è sporco. Rimuovere e pulire | il filtrro. | |
| La stanza era più molto calda prima che l'unità fosse accesa. | Lasciare un periodo di tempo sufficiente per il raffreddamento dell'unità nella stanza. | |
| L'unità è rumorosa L'unità | emette rumori e gorgoglii. Qosti rumori sono | normali durante il funzionamento dell'unità. |
| L'acqua gocciola all'interno dell'unità | La guarnizione del basamento non è stata compressa in modo uniforme. | I bulloni di montaggio devono essere serrati uniformmente comprimendo la guarnizione del basamento. |
| L'unità presente ghiaccio o brina sulle bobine | La temperature interna è bassa. Selezionale | la modalità VENTOLA con velocità della ventola ALTA. |
| Il filtrò è sporco. Rimuovere e pulire il filtrò. | ||
mestic
CODICE DI ERRORE
Quando lo stato del condizionatore d'aria presente anomali, l'indicatore di temperatura sull'unità interna lampeggia per visualizzare il codice di erre correspondente. Per l'identificazione del codice di erre, fare riferimento al seguente elenco.

Codice di
Il diagramma dell'indicatore di cui sopra è solo a titolo di riferimento. Fare riferimento al prodotto effettivo per l'indicatore e la posizione attuale.
erreore
| CODICE DI ERRORE RISOLUZIONE DEI PROBLEMI | |
| H3/E8 Pùò essere | risolto dopo ave riaviato l'unità. In caso contrario, contattare professionisti qualificati per l'assistenza. |
| PL Assicurarsi che | la tensione di alimentazione non sua inferiore a 184 V. Pùò essere risolto dopo ave riaviato l'unità. In caso contrario, contattare professionisti qualificati per l'assistenza. |
| F1/F2/F3 F4/F0/JF | Contattare professionisti qualificati per l'assistenza. |
| H1 Indica lo stato | di sbrinamento. è un fenomeno normale. |
Note: Se ci sono altri codici di erre, contattare professionisti qualificati per l'assistenza.
PROCEDURE ORDINARIE DI MANUTENZIONE
| ATTIVITÀ FREQUENZA | |
| Rimuovere il coperchio e lavare la bobina del condensatore | Due volte all'anno. |
| Pulire il filtrio (A seconda della qualità dell'aria, potrebbe essere necessaria una pulizia più_freqente) | Quando si accende la spia CONTROLLO FILTRO del condizionatore d'aria. |

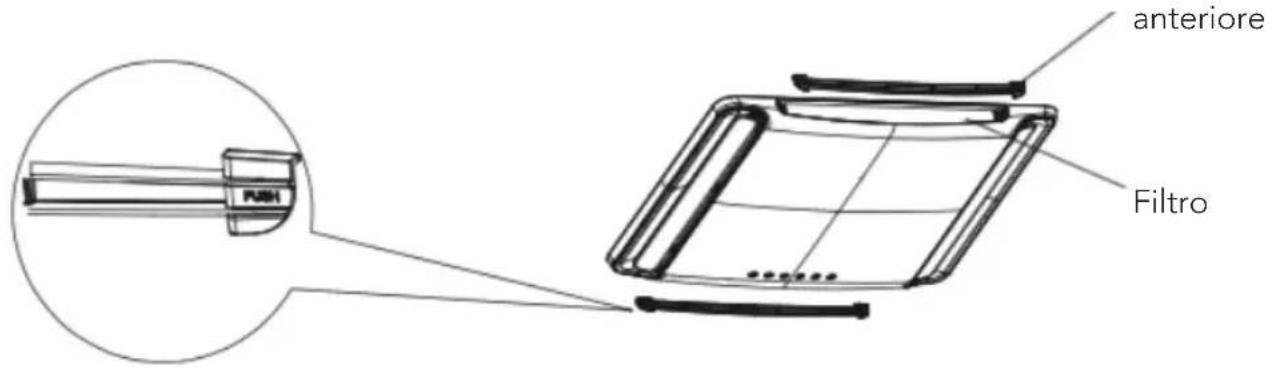

COME ESTRARRE IL Filtro Dell'ARIA
Spingere entrambi i lati della griglia di ingresso dell'aria sulle posizioni contrassegnate con "SPINGI". Apriere la griglia di ingresso dell'aria ed estrarre il filtr.

COME PULIRE IL Filtro DELL'ARIA
Eliminare la polvere dai filtri dell'aria con acqua pulita o aspirare il filtrro con un aspirapolvere elettrico.
COME SMONTARE IL DISPOSITIVO DI FISSAGGIO
Metodo di smontaggio su cemento: utilizzare lo strumento simile a quello della Figura b, allineare il disposativo di fissaggio e inserirlo, come migliorato in Figura a. La profondità di inserimento è di circa 3 mm, come migliorato in Figura c; il disposativo di fissaggio è rimovibile. Quando si avverte un segnale acustico, fare in modo che la base del disposativo di fissaggio ceda, per estrarlo quindi con le mani.


Figura a
Note: Se lo si insertisce troppo in profundità, il dispositivo di fissaggio potrebbe bloccarsi. Lo smontaggio obbligatorio danneggia il dispositivo di fissaggio, che potrebbe non funzionare più correttamente. A quello punto, utilizzato uno strumento di diametro inferiore al dispositivo di fissaggio per inseire Completely l'asse centrale e分开ere base e asse. Il processo di smontaggio sarea così terminato.

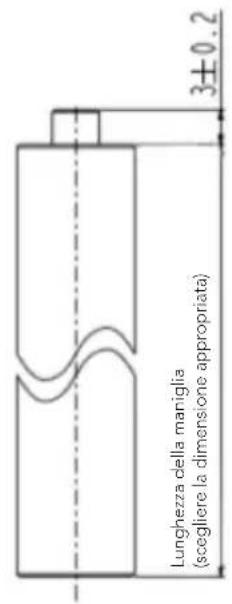

- Schema dello strumento per lo smontaggio del disposativo di fissaggio



Figura b

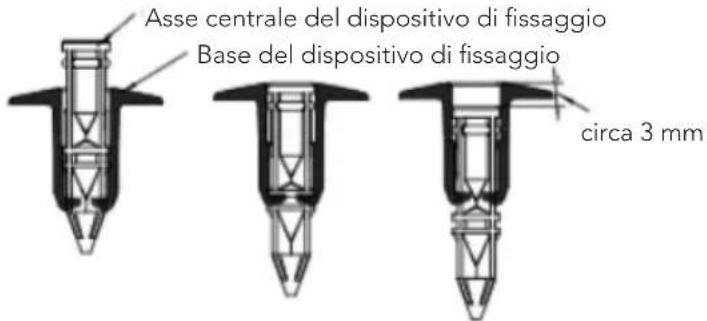

- Schema del dispositivo di fissaggio in diversi stati

Prima Dopo Stato smontabile
Figura c
AVVERTENZA
LA MANCATA OSSERVANZA DELLE ISTRUZIONI PUO PROVOCARE GRAVI LESIONI PERSONALI
- Non toccare i morsetti del condensatore senza la scarica elettrica. Il condensatore vuo ancor essere in alta tensione anche se l'alimentazione è stata scollegata.
- Prestare attenzione durante le attività di manutenzione del system di refrigerazione, in quanto ha una pressione interna elevata.
- Non ostruire il filtro e l'ingresso aria interna per evitare perdite d'acqua.

RICICLO
Questo prodotto è contrassegnato dal significato per la cernita selettiva per i rifiuti di apparecchiate elettriche ed elettroniche. Ciò significata cheQuesto prodotto deveseessere maneggiato in conformità alla Diretta europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente.Per ulteriori informazioni, rivolgersi alle autorità locali o regionali.I prodotti elettronici non inclusnelprocessodi cernita selettiva sono potenzialmente pericolosi per I'ambiente e la salute umana acause della presenza di sostanze pericolose.
DICHIARAZIONE DI CONFORMITA
Con la presente Gimeg Nederland B.V. dichiarare che il dispositivo RTA-2500 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possible contattare l'indirizzo indicato sul retro del presente manuale.
mestic
Importer:
