BRUKSANVISNING RTA2500 Mestic

Några ord om din nya luftkonditioneringsenhet 8 Elektriska data 8 Elektriskt diagram 9 Packlista 10 Namn på delar 11 Användning av trådlös fjärrkontroll 12 Kontrollpanel 17 Installationsanvisning 18 Steg 1- välja en installationsplats och installera luftkonditioneringen för yttertak 18 Steg 2-montera utomhusenhet 21 Steg 3-installera enheten för innertaket 22 Steg 4-elektrisk kabeldragning 24 Steg 5-slutför installationen 26 Felsökningsguide 27 Felkoder 28 Normala underhållsprocedurer 2945 VARNING:

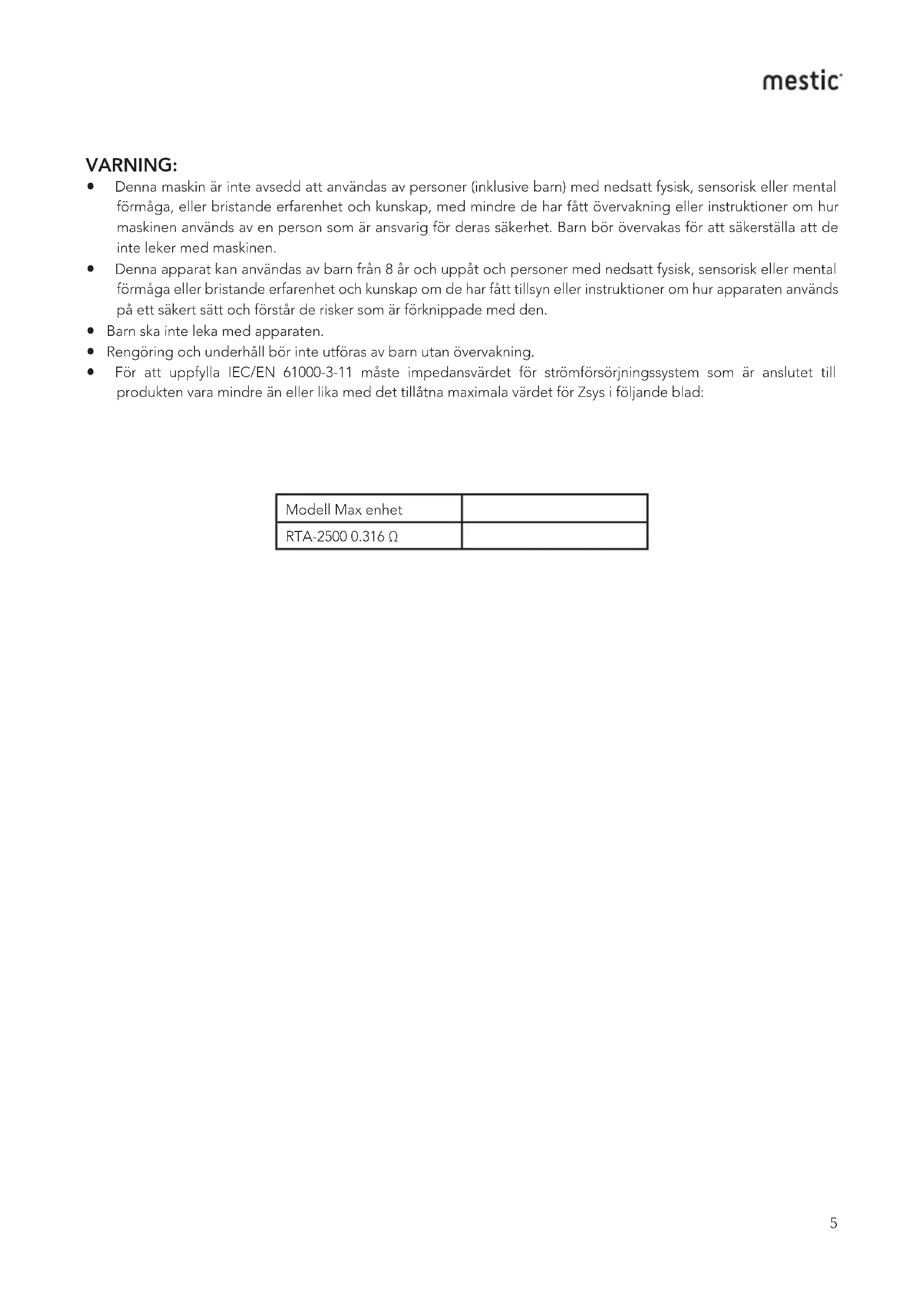

• Denna maskin är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, med mindre de har fått övervakning eller instruktioner om hur maskinen används av en person som är ansvarig för deras säkerhet. Barn bör övervakas för att säkerställa att de inte leker med maskinen.

• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt och förstår de risker som är förknippade med den.

• Barn ska inte leka med apparaten.

• Rengöring och underhåll bör inte utföras av barn utan övervakning.

• För att uppfylla IEC/EN 61000-3-11 måste impedansvärdet för strömförsörjningssystem som är anslutet till produkten vara mindre än eller lika med det tillåtna maximala värdet för Zsys i följande blad: Modell Max enhet RTA-2500 0.316 Ω6 VARNING:

• Följ alla gällande lagar och förordningar.

• Använd inte skadad eller icke-standard nätsladd.

• Var försiktig vid installation och underhåll. Förhindra felaktig användning för att förhindra elektriska stötar, personskada och andra olyckor.

• Innan du slår på apparaten, öppna det horisontella spjället på inomhusenheten för hand, annars kan den kalla luften inte blåsas ut och det kommer att finnas kondensvatten på det horisontella spjället. Arbetstemperaturintervall Föreslaget arbetstemperaturområde: +4 ~ 46°C . (uppvärmning:+4~24°C/kylning:+18~46°C). Utomhusenheten kan sluta fungera på grund av olika typer av skydd inom arbetstemperaturområdet. Val av installationsplats Grundkrav Installation av enheten på följande platser kan orsaka felfunktion. Om det är oundvikligt, kontakta din lokala återförsäljare:

1. Platser med starka värmekällor, ångor, brandfarlig eller explosiv gas eller flyktiga föremål som sprids i luften.

2. Platser med högfrekventa enheter (som svetsar, medicinsk utrustning).

3. Platser nära kustområdet.

4. Platser med olja eller ångor i luften.

7. Denna luftkonditioneringsenhet används endast för fordonet utan konkav och konvex yta på toppen av den.

8. Förhindra att denna luftkonditioneringsenhet används när fordonet startas eller när fordonet körs.

9. Förhindra strömförsörjning till luftkonditioneringsenheten från fordonets strömförsörjning.

Krav på luftkonditionering

1. Luftintaget ska vara långt borta från hinder och placera inga föremål nära luftutloppet. Annars kommer det att

påverka strålningen från värmeavledningsröret.

2. Välj en plats där buller och utflödesluft från utomhusenheten inte påverkar grannarna.

3. Gör ditt bästa för att hålla konditioneringsenheten långt borta från lysrör.

4. Apparaten får inte installeras i tvättstugan.

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION7 Krav på elektrisk anslutning Säkerhetsåtgärd

1. Måste följa de elektriska säkerhetsföreskrifterna vid installation av enheten.

2. Använd en kvalificerad strömförsörjningskrets enligt lokala säkerhetsföreskrifter.

3. För apparater med typ Y-tillbehör ska instruktionerna innehålla följande. Om nätsladden är skadad måste den

bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.

4. Anslut den strömförande ledningen, nollledningen och jordledningen på eluttaget korrekt.

5. Var noga med att bryta strömförsörjningen innan du fortsätter med något arbete relaterat till elektricitet och

6. Släpp inte på strömmen innan installationen är klar.

7. luftkonditioneringen är en förstklassig elektrisk apparat. Den måste vara ordentligt jordad. Med specialiserad

jordningsenhet installerad av en fackman. Se till att den är ordentlig installerad

8. Den gulgröna ledningen eller gröna ledningen i luftkonditioneringen är jordledning, som inte kan användas för

9. Jordningsmotståndet bör överensstämma med nationella elsäkerhetsföreskrifter.

10. Apparaten ska installeras i enlighet med nationella ledningsföreskrifter.

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION8 Tack för att du valde luftkonditioneringen för fritidsfordon. Den här handboken ger dig all information om installation, drift och underhåll. Ta några minuter för att ta reda på hur du kan få maximal kylkomfort och ekonomisk drift från din nya luftkonditionering. Ha denna handbok till hands för ytterligare referens. En flerpolig frånkopplingsbrytare med ett kontaktavstånd på minst 3 mm i alla poler ska anslutas i fast ledning. ELEKTRISKA DATA 1. Alla ledningar måste följa lokala och nationella elföreskrifter. Alla kablar måste installeras av behörig elektriker. Om du har några frågor om följande instruktioner, kontakta en behörig elektriker.

2. Kontrollera den tillgängliga strömförsörjningen och lös eventuella ledningsproblem INNAN du installerar och

använder denna enhet.

3. Denna luftkonditionering är utformad för att drivas av en 220-240V AC, 50Hz, 1-fas strömförsörjning.

4. Kopplingsscheman finns på locket till kontrollboxen. Monteringsenhetens tråddiagram finns på takpanelen.

5. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceagent eller liknande kvalificerade

personer för att undvika fara.

6. Det elektriska schemat kan ändras utan föregående meddelande. Se vilken på enheten.

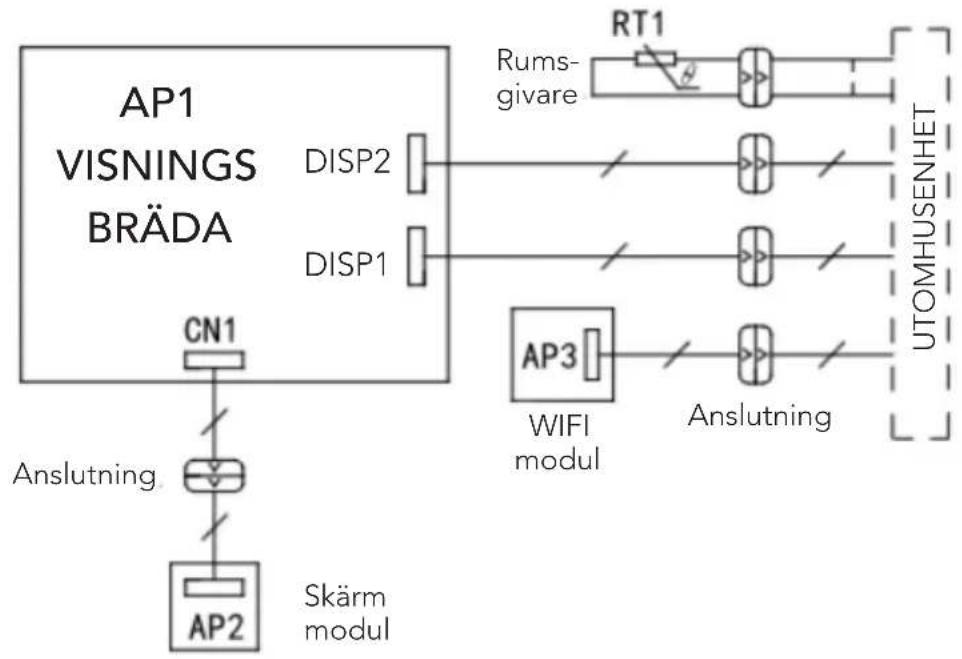

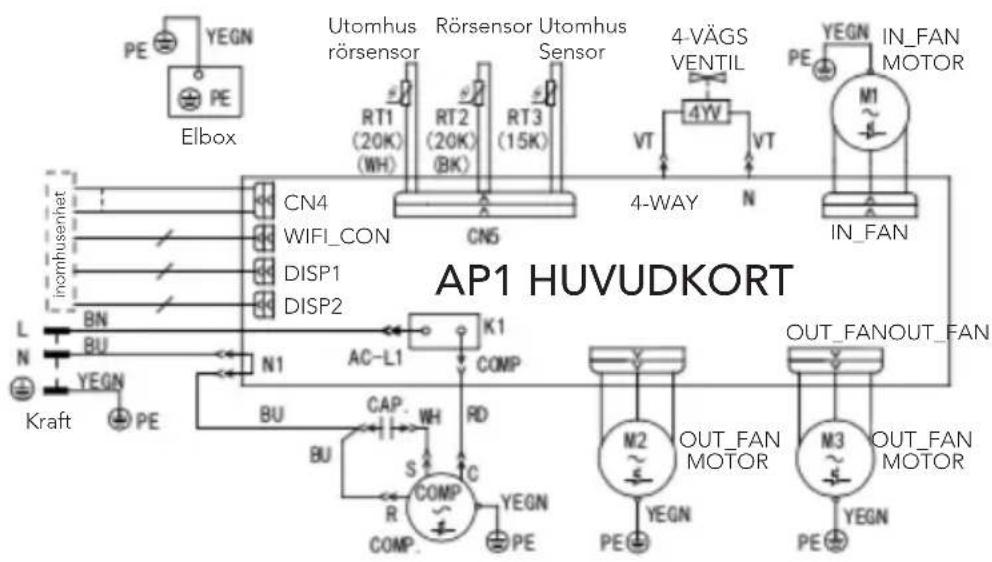

NÅGRA ORD OM DIN NYA LUFTKONDITIONERINGSENHET9 ELEKTRISKT DIAGRAM Takmontering Luftkonditionering på taket Utomhus rörsensorElboxKraftUtomhus SensorIN_FANOUT_FANOUT_FANOUT_FANMOTOROUT_FANMOTORIN_FANMOTOR4-VÄGS VENTIL4-WAYDISP1 DISP1 DISP2 WIFI_CON CN4 DISP2Rörsensor AP1 VISNINGS BRÄDA AP1 HUVUDKORT Rums- givare UTOMHUSENHET Anslutning Anslutning WIFI modul Skärm modul inomhusenhet10 Packlista för inomhusenhet Packlista för utomhusenhet LEVERANSLISTA Bruksanvisning Lås Dubbelsidigt gummerat papper Skum (övre del) Isolerande hölje Bultunderdel M8X135 Batteri (AAA 1.5V) Bultunderdel M6x25 Skum (tillbehör) Fjärrkontroll Fjärrkontrollhållare Svamp (skumtillbehör) Plåtskruv ST4.2X25 MA Plåtskruv Försänkt skruv (hållare för fjärrkontroll) Monteringsplåtdel Svamp och bunt11

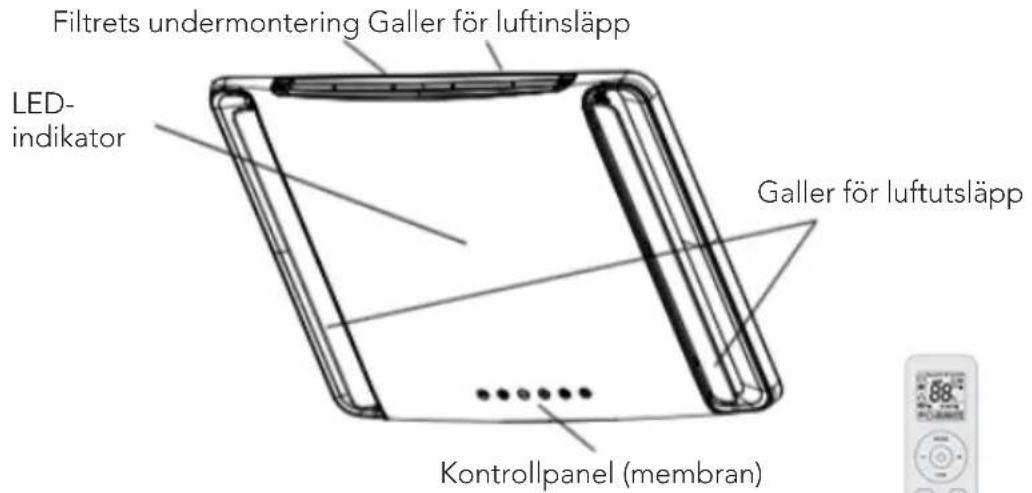

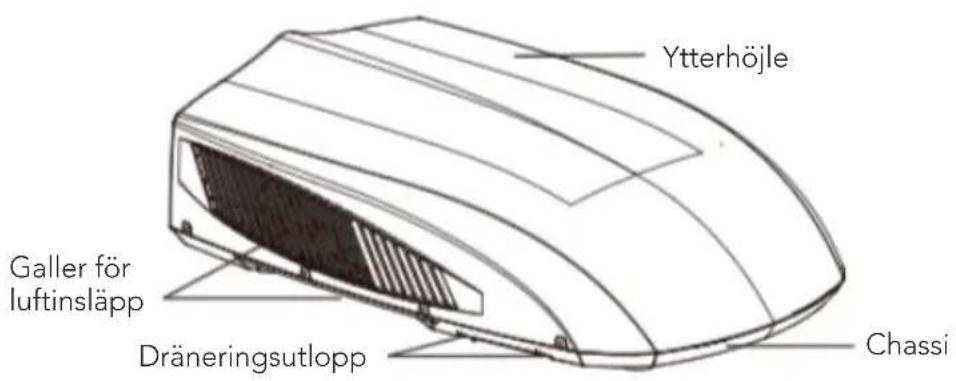

LED- indikator Filtrets undermontering Galler för luftinsläpp Galler för luftutsläpp Ytterhöjle Chassi Dräneringsutlopp Galler för luftinsläpp Kontrollpanel (membran) Fjärrkontroll (Visat innehåll eller position kan skilja sig från ovanstående grafik, se faktiska produkter) Varsel: Faktiska produkter kan skilja sig från ovanstående grafik, se faktiska produkter. Inomhusenhet Utomhusenhet12 Knappar Ikoner på skärmen ANVÄNDNING AV TRÅDLÖS FJÄRRKONTROLL

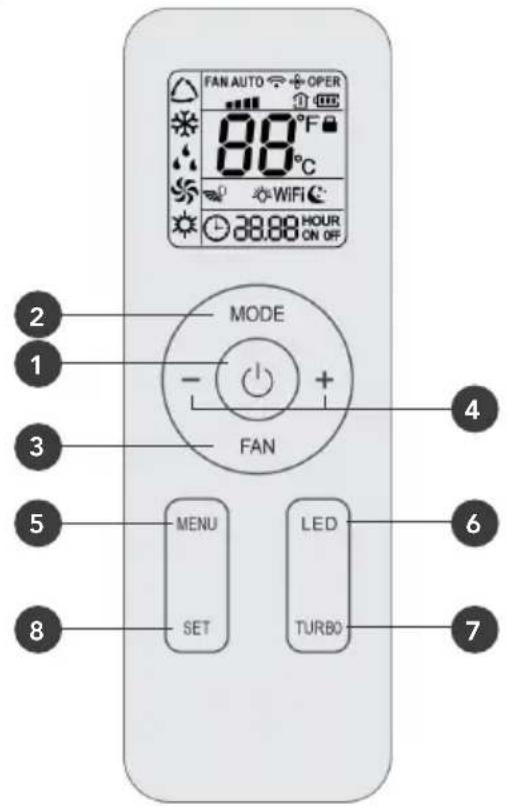

Ställ in fläkthastighet Skicka signal Autoläge Kylningsläge Torrläge Fläktläge Värmeläge Viloläge Ljus X-FAN funktion Omgivningstemperatur inomhus. Klocka Ställ in temperaturen WIFI-funktion Ställ klockan

Upp- och nedåtgående svängning Barnlås Driftläge

• Detta är en universell fjärrkontroll, den kan användas för multifunktionella luftkonditioneringsapparater. Om en luftkonditioneringsmodell inte har en specifik funktion, och motsvarande knapp trycks in, fortsätter enheten att köras i sitt ursprungliga tillstånd.
• Efter att ha slagit på strömmen kommer luftkonditioneringen att avge ett ljud och driftsindikatorn “ ” slås på. Nu kan du styra luftkonditioneringen via fjärrkontrollen.
• När strömmen är påslagen kommer signalikonen “ ” på fjärrkontrollen att blinka en gång varje gång du trycker på en knapp på fjärrkontrollen. Luftkonditioneringen avger ett ljud som indikerar att signalen har skickats till luftkonditioneringen.

• Tryck på den här knappen för att slå på luftkonditioneringen. Tryck på den här knappen för att slå av luftkonditioneringen.

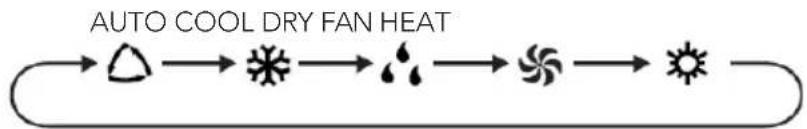

• Tryck på denna knapp för att välja önskat driftläge.

• I "AUTO"-läge kommer luftkonditioneringen att fungera automatiskt i enlighet med den omgivande temperaturen. Den inställda temperaturen kan inte ändras och kommer inte att visas. Genom att trycka på "FAN"-knappen kan fläkthastigheten justeras.
• I “COOL”-läge, tryck på “+” eller “-“-knappen för att ändra den inställda temperaturen. För att justera fläkthastigheten, tryck på "FAN"-knappen.
• I läget "DRY" arbetar luftkonditioneringen med låg hastighet. Fläkthastigheten kan inte justeras.

• I "FAN"-läge är endast fläkten påslagen, utan funktionerna för kylning eller uppvärmning. Tryck på "FAN"- knappen för att justera fläkthastigheten.
• I “HEAT”-läge, tryck på “+” eller “-“-knappen för att ändra den inställda temperaturen. För att justera fläkthastigheten, tryck på "FAN"-knappen. Obs:

• Efter att "HEAT"-läget har valts kommer luftkonditioneringen att fördröja luftblåsningen 1-5 minuter för att förhindra att kall luft blåser ut. (Den faktiska fördröjningstiden beror på den omgivande inomhustemperaturen.)
• Temperaturen kan ställas in mellan 16-30°C (61-86°F).

• Denna knapp används för att ställa in fläkthastigheten i följande ordning: Obs:

• I "AUTO"-hastighetsläge kommer luftkonditioneringen automatiskt att välja rätt fläkthastighet enligt standardinställningen.
• I läget "DRY" är fläkthastigheten låg.

• "X-FAN"-funktion: när "FAN"-knappen trycks in i 2 sekunder i "COOL"- eller "DRY"-läge, visas ikonen “ ” och inomhusfläkten fortsätter att fungera i några minuter för att torka inomhusenhet, även när enheten är avstängd. Om "FAN"-knappen nu trycks in i 2 sekunder, stannar fläkten omedelbart. "X-FAN" är inte tillgängligt i auto-, fläkt- eller värmeläge.

• Tryck på knappen "+" eller "-" en gång för att öka eller minska den inställda temperaturen med 1°C(°F). Håll knappen "+" eller "-" intryckt i minst 2 sekunder, så ändras den inställda temperaturen snabbt. När "+" eller "-"-knappen släpps efter att temperaturen ställts in, kommer temperaturindikatorn på luftkonditioneringen att ändras i enlighet med detta. Temperaturen kan inte justeras i "AUTO"-läge.

• När du ställer in "TIMER ON" eller "TIMER OFF" eller "CLOCK", tryck på knappen "+" eller "-" för att justera tiden. Leta efter mer information under "Timer på- funktion", "Timer av-funktion" eller "Klocka- funktion".

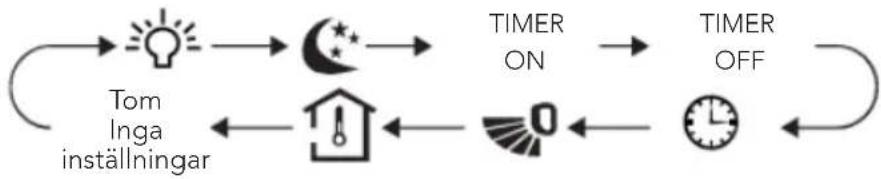

• Tryck på denna knapp för att välja önskad undermeny och tryck på “SET”-knappen för att ställa in funktionsstatus för undermenyn. Undermenyn kan väljas cirkulärt enligt följande:

• Ljusfunktionen När ljusfunktionen är vald blinkar ljusikonen “ ” i 5 sekunder. Tryck på "SET"-knappen inom 5 sekunder för att stänga av displaylampan på inomhusenheten. “ ”-ikonen på fjärrkontrollen försvinner också. Tryck på "SET"- knappen igen inom 5 sekunder för att tända displaybelysningen och “ ”-ikonen kommer att visas.

• Vilofunktionen När vilofunktionen är vald blinkar viloikonen “ ” i 5 sekunder. Tryck på "SET"-knappen inom 5 sekunder för att aktivera vilofunktionen och ikonen “ ” kommer att visas på fjärrkontrollen. Tryck på "SET"-knappen igen inom 5 sekunder för att stänga av vilofunktionen och ikonen “ ” försvinner.

• Svängfunktion för luftutloppsgaller Inte tillgänglig för denna modell.

• Funktion för visning av omgivningstemperatur När funktionsikonen för visning av omgivningstemperatur “ ” blinkar i 5 sekunder, tryck på "SET"- knappen inom 5 sekunder för att välja att omgivningstemperaturvisningen ska vara på eller av. Efter att ha ställt in omgivningstemperaturvisningen på, kommer “ ”-ikonen att visas på fjärrkontrollen och omgivningstemperaturen visas på inomhusenheten under några sekunder.

• “TIMER ON” funktion Med funktionen “TIMER ON” kan tiden för “TIMER ON” ställas in. När “TIMER ON”-funktionen är aktiv försvinner “ ”-ikonen och ordet “ON” blinkar på fjärrkontrollen. Tryck på knappen "+" eller "-" för att justera inställningen "TIMER ON". Genom att trycka på knappen “+” eller “-“ kommer inställningen att öka eller minska med 1 minut åt gången. Håll ned "+" eller "-" knappen i 2 sekunder – tidsinställningen ändras nu snabbt tills önskad tid uppnås. Tryck på "SET"-knappen inom 5 sekunder för att bekräfta den nya inställningen. Ordet "ON" slutar blinka. För att avbryta “TIMER ON”: när “TIMER ON”-funktionen har valts och ordet “ON” blinkar på fjärrkontrollen, tryck på “SET”-knappen tills ordet “ON” försvinner.

• “TIMER OFF” funktion Med funktionen “TIMER OFF” kan tiden för “TIMER OFF” ställas in. När “TIMER OFF”-funktionen är aktiv försvinner “ ”-ikonen och ordet “OFF” blinkar på fjärrkontrollen. Tryck på knappen "+" eller "-" för att justera inställningen "TIMER OFF". Genom att trycka på knappen “+” eller “-“ kommer inställningen att öka eller minska med 1 minut åt gången. Håll ned "+" eller "-" knappen i 2 sekunder – tidsinställningen ändras nu snabbt tills önskad tid uppnås. Tryck på "SET"-knappen inom 5 sekunder för att bekräfta den nya inställningen. Ordet "OFF" slutar blinka. För att avbryta “TIMER OFF”: när “TIMER OFF”-funktionen har valts och ordet “OFF” blinkar på fjärrkontrollen, TIMER

TIMER OFF Tom Inga inställningar15 tryck på “SET”-knappen tills ordet “OFF” försvinner.

• Klockfunktion Med klockfunktionen kan klocktiden ställas in. När klockfunktionen är aktiv blinkar “ ”-ikonen på fjärrkontrollen. Tryck på "+" eller "-"-knappen inom 5 sekunder för att ställa in klocktiden. Genom att trycka på knappen “+” eller “-“ kommer inställningen att öka eller minska med 1 minut åt gången. Håll ned "+" eller "-" knappen i 2 sekunder – tidsinställningen ändras nu snabbt tills önskad tid uppnås. Tryck på "SET"-knappen inom 5 sekunder för att bekräfta den nya inställningen. “ ”-ikonen slutar blinka.

• Tryck på den här knappen för att slå på eller av LED-lampan på panelen.

• I läge "COOL" eller "HEAT", tryck på "TURBO"-knappen för att aktivera snabbläget "COOL" eller "HEAT". “ ”-ikonen visas nu på fjärrkontrollen. När den här funktionen är aktiv kommer luftkonditioneringen att köras med en superhög fläkthastighet, för att snabbt kyla eller värma. På så sätt närmar sig omgivningstemperaturen den förinställda temperaturen så snart som möjligt.16 Barnlås-funktion

• Tryck på "+" och "-"-knappen samtidigt för att slå på eller stänga av barnlåsfunktionen. När barnlåsfunktionen är på visas ikonen “ ” på fjärrkontrollen. Om fjärrkontrollen nu används kommer ikonen “ ” att blinka tre gånger utan att skicka en signal till luftkonditioneringen. Funktion för växling av temperaturvisning

• När du är i "OFF"-status, tryck på "-" och "MODE"-knapparna samtidigt för att växla temperaturvisningen mellan °C och °F. Byte av batterier i fjärrkontrollen

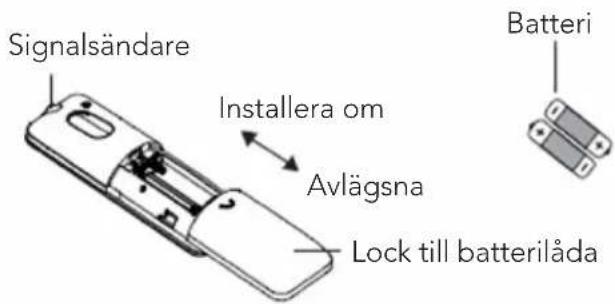

1. Tryck på baksidan av fjärrkontrollen märkt med “ ”, som visas i bilden. Tryck sedan ut locket till batterilådan i

2. Byt ut två 7# (AAA 1,5V) torrbatterier och se till att "+"- och "-"-polerna är korrekta.

3. Sätt tillbaka locket till batterilådan.

• Rikta fjärrkontrollens signalsändare mot den mottagande enheten under drift.

• Avståndet mellan signalsändaren och den mottagande enheten bör inte vara mer än 8 meter, och det ska inte finnas några hinder däremellan.

• Signalen från fjärrkontrollen kan störas när det finns ett lysrör eller en trådlös telefon i rummet. Fjärrkontrollen bör vara nära enheten under drift.

• När batteribyte krävs, använd nya batterier av samma modell.

• Om fjärrkontrollen inte används under en längre tid, ta ut batterierna.

• Om displayen på fjärrkontrollen är suddig eller ingenting visas alls, byt ut batterierna. KOMBINATIONSKNAPPAR Signalsändare Installera om Batteri Lock till batterilåda Avlägsna17 KONTROLLPANEL Obs: Om fjärrkontrollen saknas, använd kontrollpanelen.

Funktionen startar när du trycker på den här knappen och stoppar när du trycker på den här knappen igen.

Tryck på den här knappen för att sätta på eller stänga av displayljus på inomhusenheten.

Tryck på +-knappen för att öka enhetens inställda(drifts)temperatur, och tryck på -knappen för att minska enhetens inställda(drifts)temperatur. Temperaturinställningsområdet är från 16~30°C (61~86 oF).

4. FAN SPEED-knappen

Välj fläkthastighet LOW, MED, HIGH och TURBO i följd.

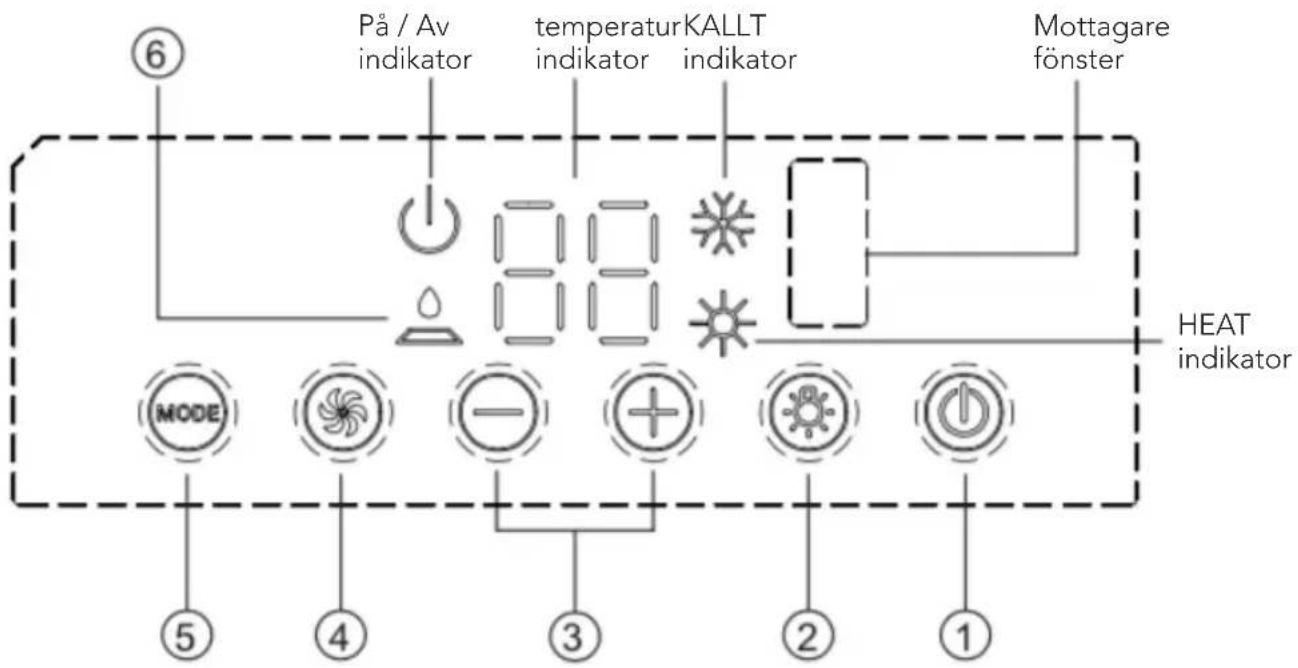

Välj driftläge: COOL,FAN, HEAT.

6. FILTER CHECK-indikering

Denna funktion är en påminnelse om att rengöra luftfiltret (normalt underhåll) för effektivare drift. Ljuset tänds automatiskt efter att fläkten har arbetat mer än 250 timmar. Om lampan är tänd, stäng av enheten och dra ut strömsladden, ta ut luftfiltret och rengör det, sätt sedan tillbaka luftfiltret, koppla i strömsladden och slå på enhe- ten. Lampan kommer fortfarande att lysa, tryck på +-knappen i 5 sekunder och lampan släcks. På / Av indikator temperatur indikator KALLT indikator HEAT indikator Mottagare fönster18 INSTALLATIONSANVISNING INNAN INSTALLATION Testkör enheten med rätt strömförsörjning. Se avsnittet med driftsinstruktioner i bruksanvisningen Drift & installation. Se till att alla kontroller fungerar korrekt och koppla sedan bort strömförsörjningen till enheten.

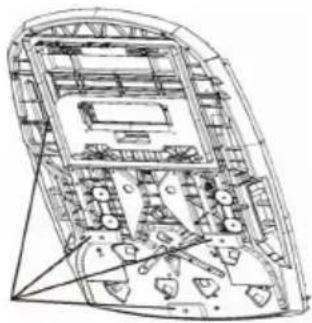

• Före installation, kontrollera om enheten är ihopsatt med tre stycken gummikuddar och fyrkantig tätningslist. STEG 1-VÄLJA EN INSTALLATIONSPLATS OCH INSTALLERA LUFTKONDITIONERINGEN

Din luftkonditionering har designats för användning i fritidsfordon. Kontrollera taket på fordonet för att avgöra om det kan stödja både den yttre takenheten och den inre takmonteringen utan ytterligare stöd. Se till att det inre takmonteringsområdet inte kommer att störa befintliga strukturer. När platsen för din luftkonditionering har bestämts. En förstärkt och inramad takhålsöppning måste skäras ut (om det inte finns något hål) eller så kan man använda befintliga ventilationshål. FALL A. Om en takventil redan finns på önskad monteringsplats för luftkonditioneringen måste följande steg utföras:

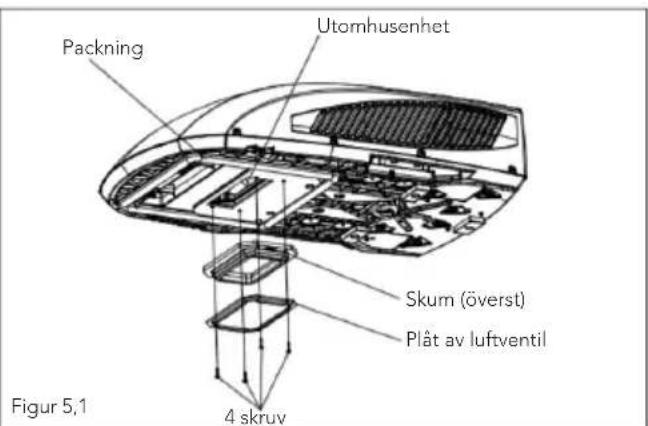

1. Ta bort alla skruvar som håller fast takventilationen i fordonet. Ta bort ventilationen och eventuella andra

detaljer. Ta försiktigt bort alla markeringar runt öppningen så att ytan blir klar.

2. Det kan vara nödvändigt att täta några av de gamla skruvhålen för takventilens monteringsskruv som kan

hamna utanför tätningen för klimatanläggningens basplåt.

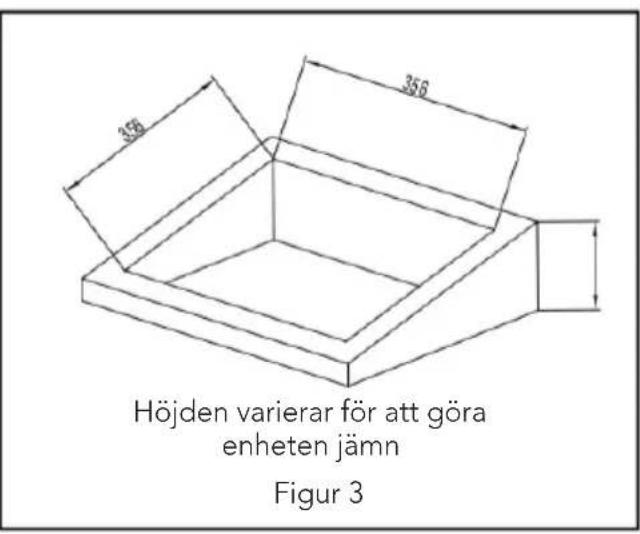

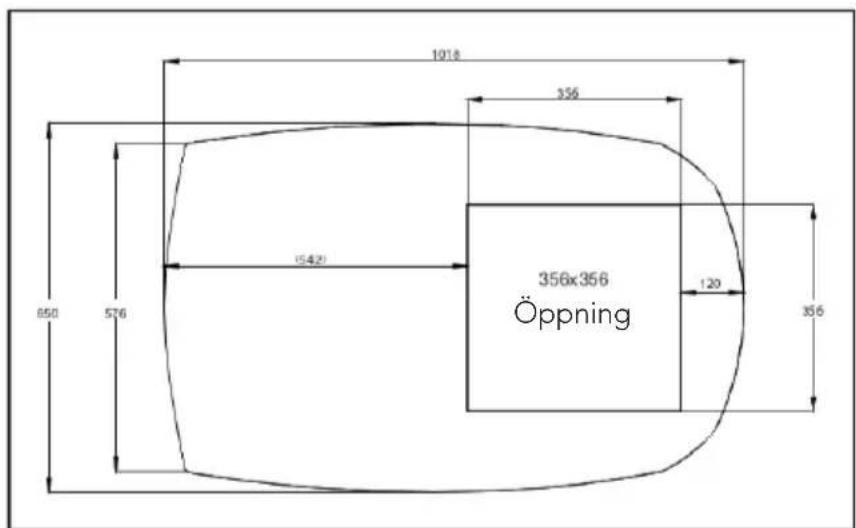

3. Undersök taköppningens storlek, om öppningen är mindre än 356x356mm måste öppningen förstoras. Om

öppningen överstiger 356x356 mm måste en monteringsplatta (ram) tillverkas för att minska öppningsstorleken (se figur 1).

• Rörliga delar kan orsaka personskador. Var försiktig när du testar enheten Använd inte enheten med den yttre kåpan borttagen. VARNING19

1. Den måste kunna bära vikten av både

takluftkonditioneringen och den inre takenheten.

2. Den måste kunna hålla isär ytter- och innertaken och

stödja dem, så att de inte böjer sig när yttertakets luftkonditioneringsapparat och innertakets montering skruvas ihop. En typisk stödram visas i figur 1.

3. Det måste finnas en öppning genom ramen

för strömförsörjningens ledningar. Dra strömförsörjningsledningarna genom ramen samtidigt som stödramen installeras. FALL B. Om det inte finns någon öppning för en takventil ska en ny öppning skäras ut i taket på fordonet. Ett matchande hål i taket inne i fordonet måste också skäras ut. Var försiktig då takbiten kan fastna om taket är av flera skikt. Efter att öppningen i taket och innertaket har dimensionerats rätt ska ett stöd monteras mellan yttertaket och innertaket. Det förstärkta ramverket måste följa följande riktlinjer: OBS:

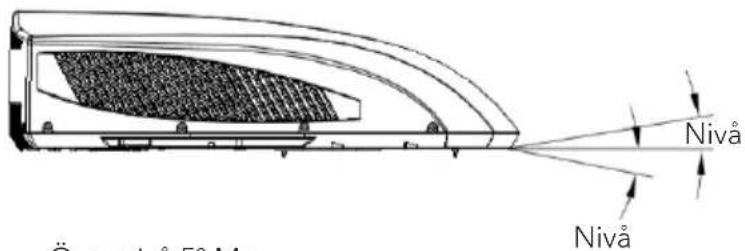

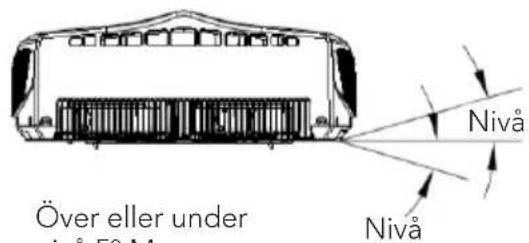

1. Takluftkonditioneringen måste monteras på ett plan som är vågrätt framåt, bakåt och åt sidorna när fordonet är

parkerat på jämn mark. Figur 2 visar maximalt tillåtna grader som enheten kan monteras över eller under vågrät nivå.

2. Om taket på fordonet lutar (inte vågrätt) så att takluftkonditioneringen inte kan monteras inom de maximalt

tillåtna gradspecifikationerna, måste en utvändig utjämningsbricka läggas till för att enheten ska bli jämn. En typisk utjämningsbricka visas i figur 3.

3. När takluftkonditioneringen väl har ställts in kan det krävas ytterligare mellanlägg ovanför innertaket.

Luftkonditioneringen på yttertaket och monteringen i innertaket måste passa jämnt mot varandra innan de säkras ihop.

4. Efter att monteringshålet är ordentligt förberett, ta bort kartongen och transportkuddarna runt

takluftkonditioneringen. Lyft försiktigt enheten ovanpå fordonet. Använd inte det yttre plasthöljet för lyftning. Placera takluftkonditioneringen över det förberedda monteringshålet.

5. Den spetsiga änden (nosen) på höljet måste vara vänd mot fordonets front.

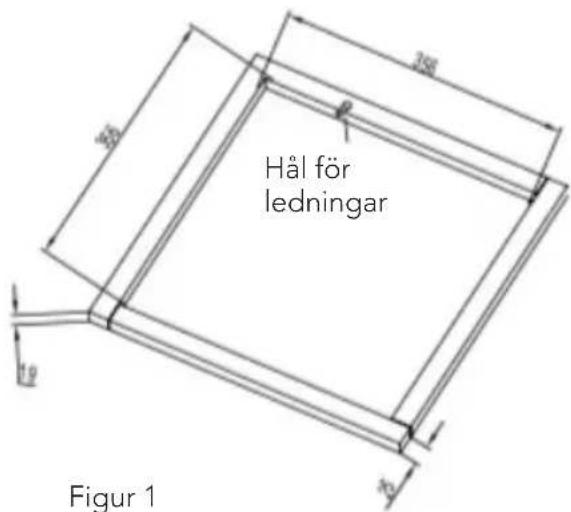

Hål för ledningar Figur 120 NOTERA MÅTTEN PÅ LUFTKONDITIONERINGEN (ENHETENS TAK) Figur 2 Över nivå 5º Max Över nivå 0º Max Obs: Försök ditt bästa att placera enheten på den horisontella ytan för drift. Enheten kan endast fungera under en kort tid vid den maximala lutningsvinkeln på 5º för att förhindra vattenläckage. Över eller under nivå 5º Max Höjden varierar för att göra enheten jämn Öppning Nivå Nivå Nivå Nivå Figur 321

STEG 2-MONTERA UTOMHUSENHET

1. Öppna förpackningen och ta ut utomhusenheten 1)

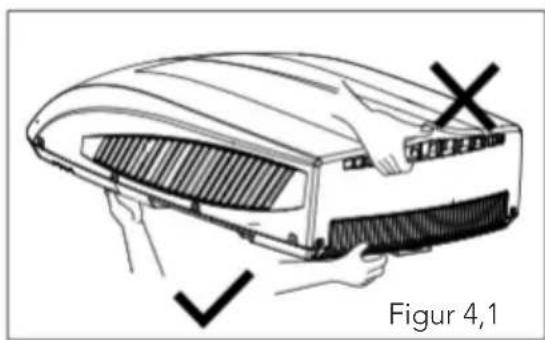

När du tar ut utomhusenheten efter uppackning, lyft inte i luftutloppsgallret på baksidan av ytterhöljet (se figur 4-1).

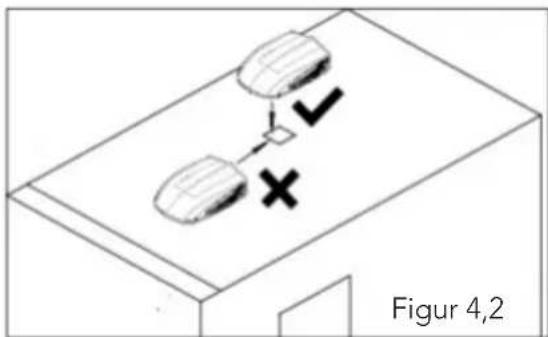

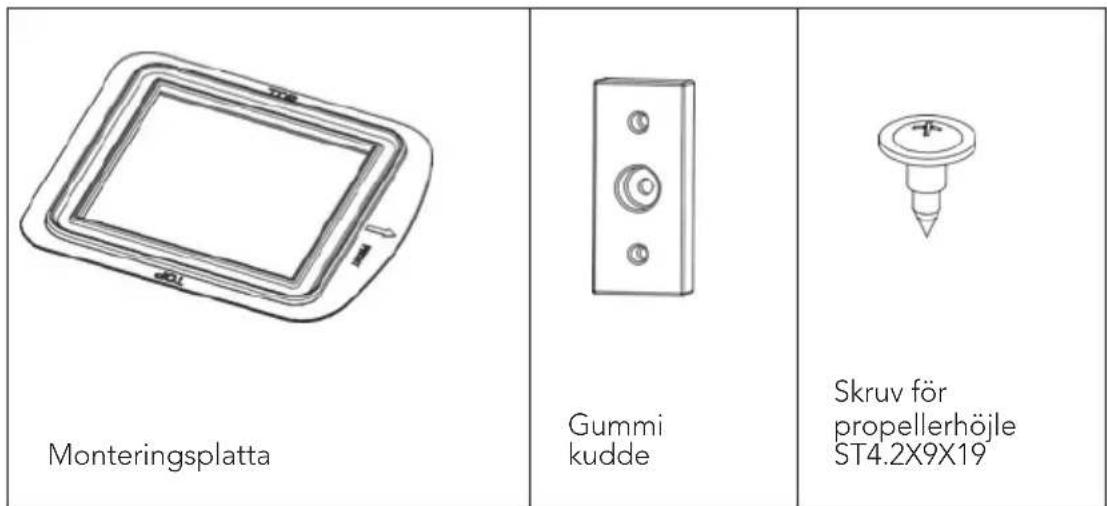

2. Fixera utomhusenheten på fordonets tak och

borra sedan hål. 1) Placera utomhusenheten på fordonets tak; lyft utomhusenheten och placera sedan utomhusenheten efter att ha borrat hål i fordonets tak. Dra inte i utomhusenheten. Annars kan tätningslisten falla av (se figur 4-2). Monteringsplatta Gummi kudde Skruv för propellerhöjle ST4.2X9X19 Figur 4,1 Figur 4,222

STEG 3-INSTALLERA ENHETEN FÖR INNERTAKET

Se till att du har matchat takluftkonditioneringen och innertakets montering korrekt. Var försiktig innan du drar åt bultarna:

1. Yttertaket kan ha en tjocklek mellan 30 mm ~ 80 mm.

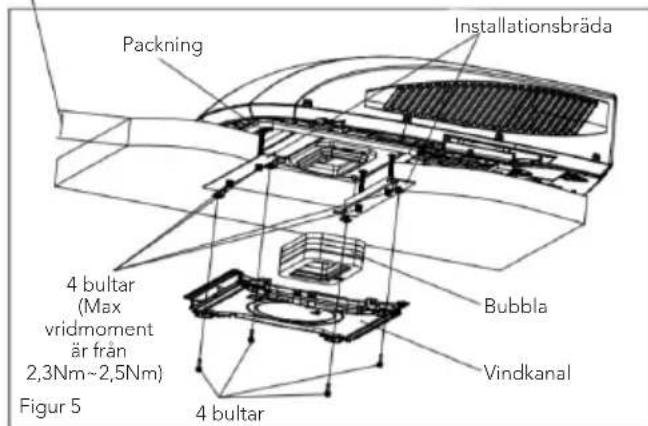

2. Skruva i de fyra bultarna för hand innan du drar åt dem och skruva inte i dem med våld.

3. När du skruvar i bultarna kan du använda automatiska verktyg. Dra inte åt en bult helt för att sedan dra åt

de andra bultarna för att förhindra att skruvgängan fastnar.

4. Det maximala vridmomentet för åtdragning sträcker sig från 2,3Nm~2,5Nm.

1. Ta försiktigt ut takmonteringen ur kartongen

(fjärrkontrollen levereras med takmonteringen).

2. Ta bort takgallret från takmonteringen.

3. Innan du installerar utomhusenheten till

luftkonditioneringen för fritidsfordon på fordonets ovansida, förinstallera plattan med luftventil och skum (övre) på utomhusenhetens chassi med 4 st skruvar (25 mm långa) (se fig.5-1).

4. Bär sedan utomhusenheten till fordonets tak och

passa in med öppningarna på fordonets tak. Använd 2 uppsättningar monteringsplatta och 4 skruvbultar för att montera utomhusenheten (se fig. 5). Du måste först skruva i monteringsbultarna för hand för att undvika att dra snett. BÖRJA INTE

ISKRUVANDET AV MONTERINGSBULTARNA MED

EN BULTMASKIN PÅ LUFTTRYCK Monteringsbultarna ska dras åt och processen är avslutad när bottenplattans packning har komprimerats jämnt.

5. Innan du installerar luftkanalsenheten för

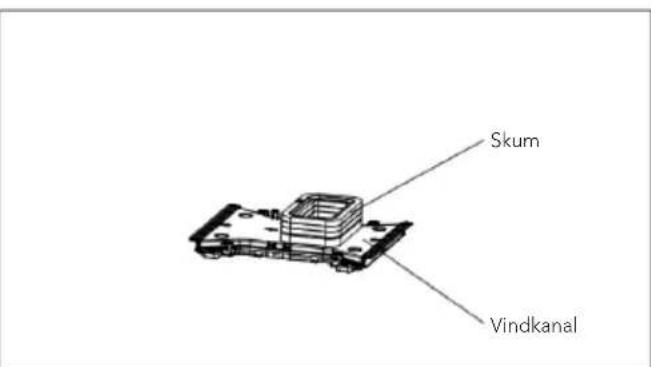

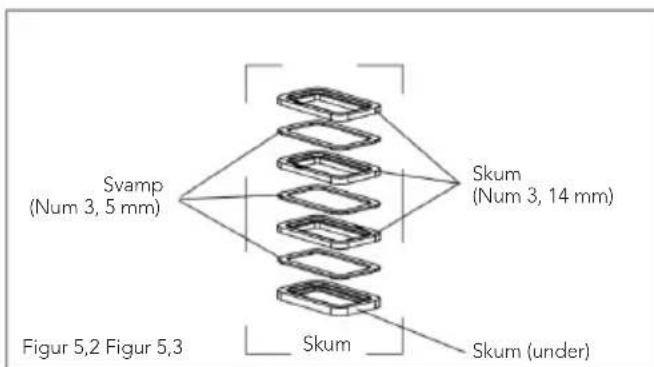

inomhusenheten på luftkonditioneringen för fritidsfordon, montera skumenheten enligt tjockleken på fordonets tak. Efter en provinstallation använd lämplig mängd svamp och skum för monteringen. Fäst svampen och skumenheten med dubbelhäftande tejp (förberett av användaren) (se fig.5-2, 5-3).

6. Installera skumenheten på luftkanalenheten.

Använd 4 skruvbultar för att fästa luftkanalenheten på monteringsplattan. Efter att ha anslutit utomhusenheten till inomhusenheten, kontrollera om skumenheten har lossnat (se fig.5). Följande steg för steg instruktioner måste utföras i följande ordning för att säkerställa korrekt installation. Tjocklek på fordonets tak är från 30mm-80mm Packning Svamp (Num 3, 5 mm) Skum (Num 3, 14 mm) Skum (under) Skum Skum Vindkanal Packning Installationsbräda Bubbla Vindkanal Figur 5 Figur 5,1 Figur 5,2 Figur 5,3 4 bultar 4 skruv Skum (överst) Plåt av luftventil Utomhusenhet 4 bultar (Max vridmoment är från 2,3Nm~2,5Nm)24

VARNING: Se till att all strömförsörjning till enheten är frånkopplad innan du utför något arbete på enheten för att undvika risken för stötar eller skada och/eller skada på utrustningen. Efter att den inre takmonteringsramen är ordentligt fastsatt på takluftkonditioneringen måste följande elektriska anslutningar utföras. ELEKTRISKA LEDNINGAR

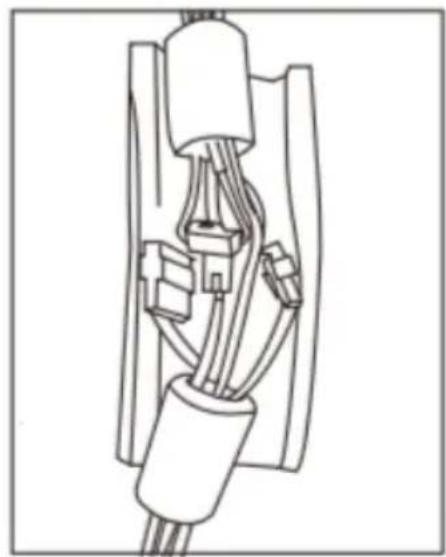

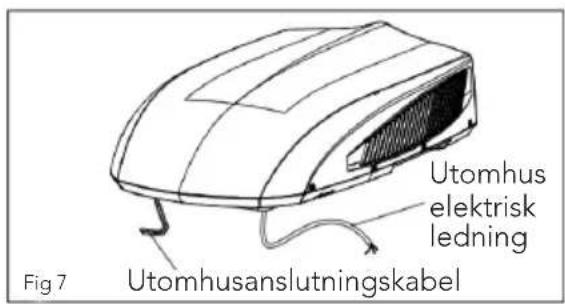

1. Som visas i fig.7 har utomhusenheten två

uppsättningar utgående ledningar, som är nätsladd (högström) respektive styrsignalkablarna. Den första ska vara direkt ansluten till strömförsörjningsterminalen medan den andra ska anslutas till inomhusenhetens styrsignalkabel.

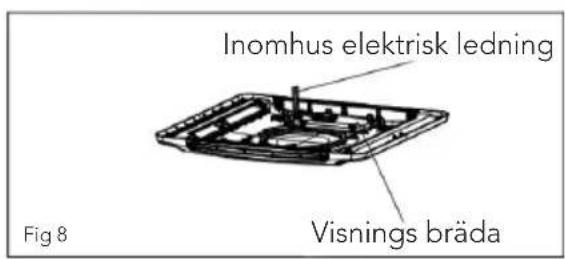

2. Som visas i fig. 8 har inomhusenheten en

uppsättning styrsignalkablar, med totalt 4 kabelanslutningar.

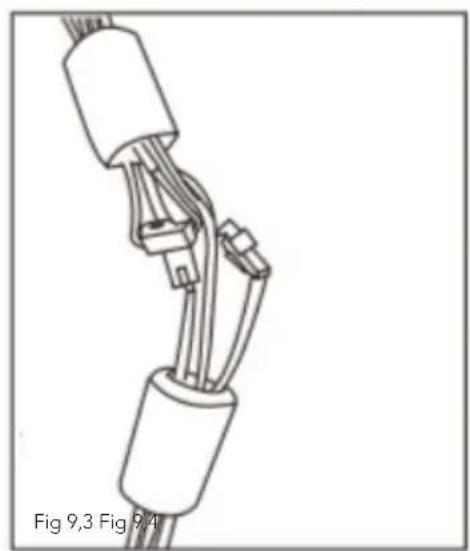

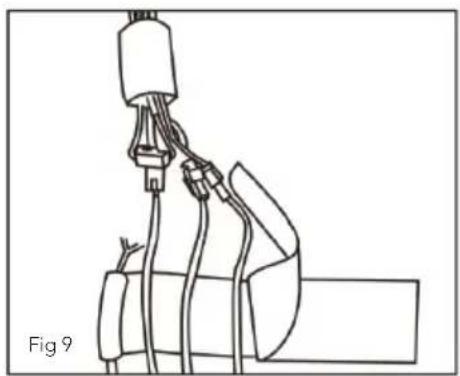

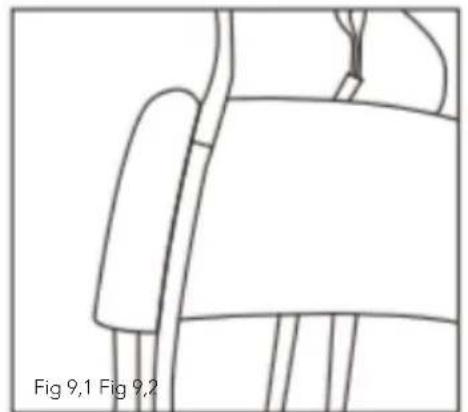

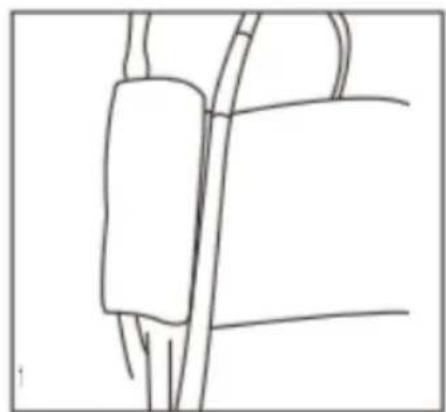

3. Som visas på bilden, anslut kabelanslutningarna

för inomhus- och utomhusenheter en efter en. Använd sedan en bit svamp för att linda ihop kabelanslutningarna, med varje anslutning separat omgiven av svampen. Undvik mellanrum mellan varje tråd. 4 som visas på bilden, använd en bit värmeisolerande hölje för att omsluta kabelanslutningarna och svampen. Limma sedan det värmeisolerande höljet och fäst det med buntband. Fig 7 Fig 8 Fig 9 Utomhus elektrisk ledning Inomhus elektrisk ledning Utomhusanslutningskabel Visnings bräda25

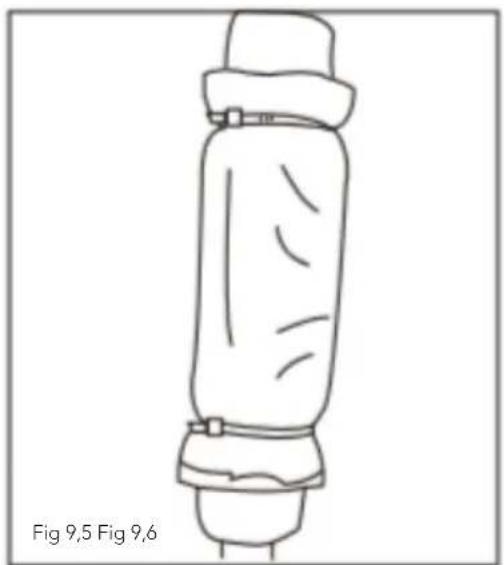

1. Buntband måste fästas på området med både svamp och värmeisolerande mantel;

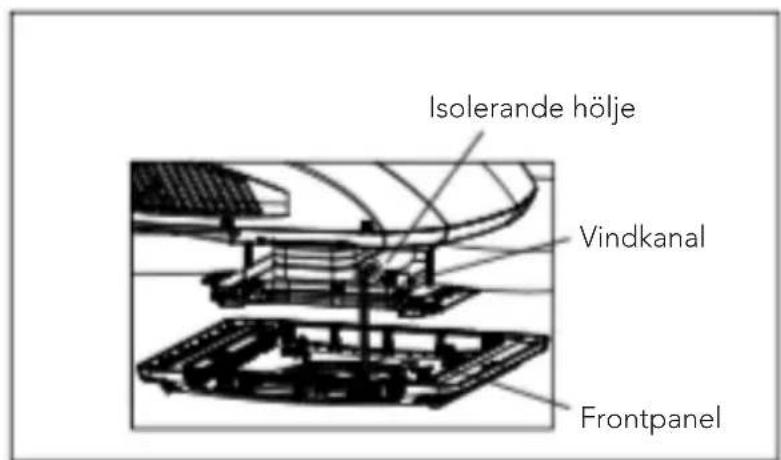

2. Innan du installerar frontpanelen på inomhusenheten, placera den värmeisolerande manteln ovanpå luftkanalen.

Följande steg måste utföras för att slutföra installationen och systemets kontrollkrav.

1. Kontrollera termostatens läge. Se till att termostaten leds genom hållaren

och inte vidrör någon metallyta.

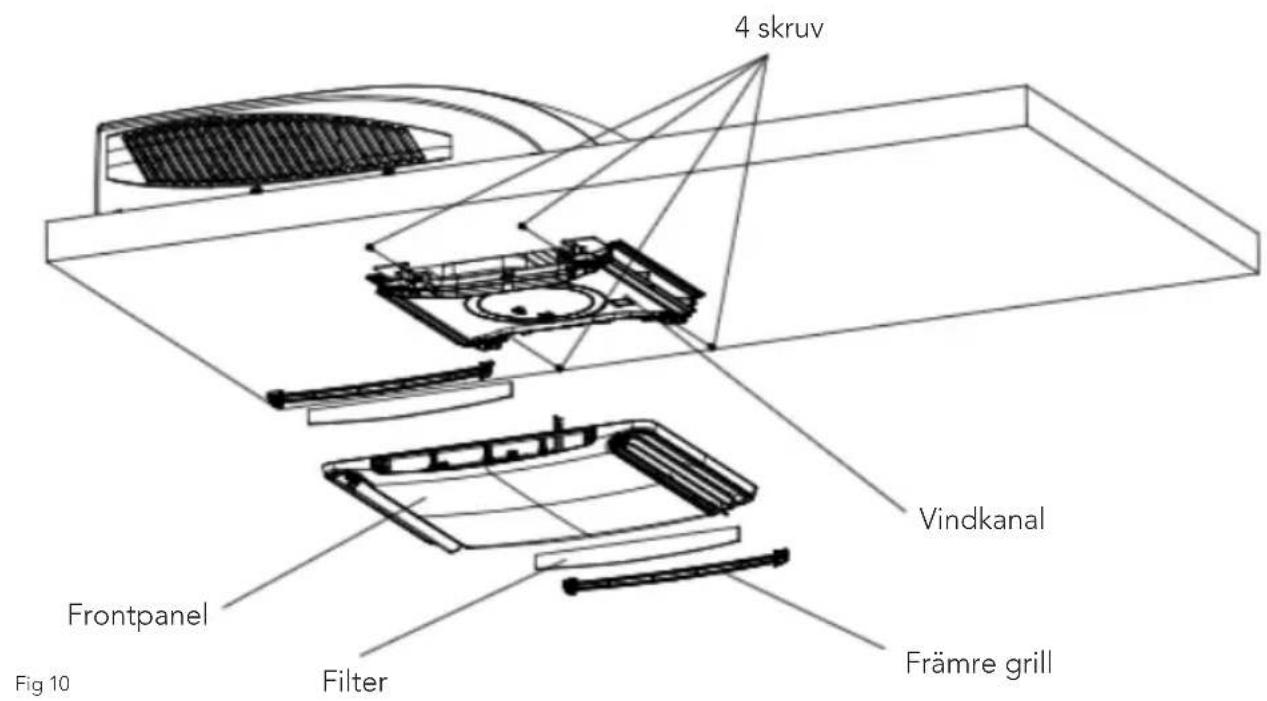

2. Fäst takgallret vid takmonteringens vindkanal med 4 skruvar. (se Figur 10).

3. Installera hälsofiltret och luftintagsgallret. Tryck på "PUSH" och lås med

4. Slå på strömförsörjningen och kontrollera om enheten fungerar eller inte.

5. Om avståndet mellan panelen och fordonets tak inte är jämnt efter

montering av inomhusenheten, be tillverkaren att justera det enligt monteringskraven.

Enheten kan inte starta Enheten kanske inte är korrekt ansluten till strömförsörjningen. Kontrollera fordonets strömförsörjning och se till att den är korrekt. Enheten kan inte kyla rummet Takluftkonditioneringen är inte i vågrätt läge. Montera takluftkonditioneringen så plant som möjligt framåt, bakåt och åt sidorna när fordonet är parkerat. Se till att monteringen av luftkonditioneringen är korrekt och jämn. Temperaturinställningen är för hög. Återställ fjärrkontrollen till en lägre temperaturinställning. Luftfiltret är smutsigt. Ta bort och rengör filtret. Rummet var redan mycket varmt innan enheten slogs på. Tillåt en tillräcklig tid för enheten att kyla rummet. Enheten bullrar Enheten ger ifrån sig ovanliga ljud. Dessa ljud är normalt under drift av enheten. Enheten har vatten som droppar inuti Packningen i bottenplattan hade inte komprimerats ordentligt. Monteringsbultarna ska dras åt jämnt för att komprimera bastrågets packning. Enheten har is eller frost på slingorna. Temperaturen är låg inuti. Välj FAN-läge vid HÖG fläkthastighet. Filtret är smutsigt. Ta bort och rengör filtret.28 När luftkonditioneringens status är onormal kommer temperaturindikatorn på inomhusenheten att blinka för att visa motsvarande felkod. Se listan nedan för identifiering av felkod. FELKODER Ovanstående indikatordiagram är endast för referens. Se den faktiska produkten för den faktiska indikatorn och positionen. Obs: Om det finns andra felkoder, kontakta kvalificerad personal för service.

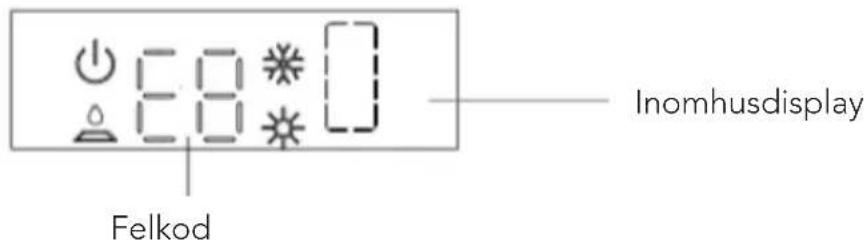

H3/E8 Det kan elimineras efter omstart av enheten. Om inte, kontakta kvalificerad personal för service. PL Se till att strömspänningen inte är lägre än 184V. Det kan elimineras efter omstart av enheten. Om inte, kontakta kvalificerad personal för service. F1/F2/F3 F4/F0/JF Kontakta kvalificerad personal för service. H1 Betyder avfrostningsstatus. Det är en normal företeelse. Inomhusdisplay Felkod29

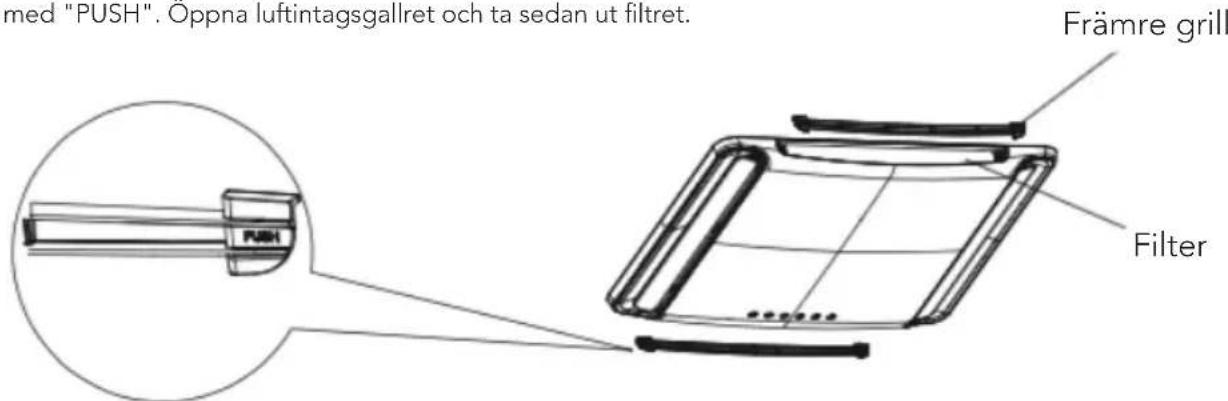

Tryck på båda sidorna av luftintagsgallret på positionerna märkta med "PUSH". Öppna luftintagsgallret och ta sedan ut filtret.

HUR DU RENGÖR LUFTFILTRET

Tvätta bort damm från luftfiltren med rent vatten eller dammsug filtret med en elektrisk hushållsdammsugare.

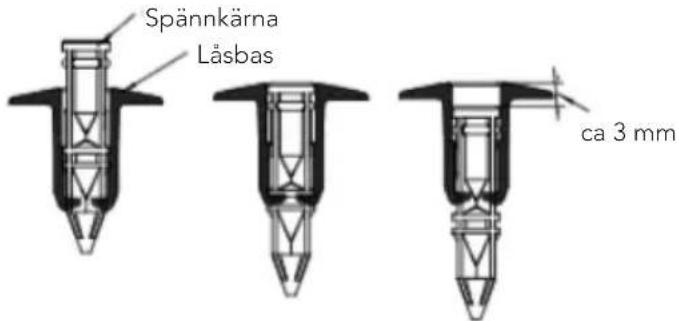

HUR MAN DEMONTERAR LÅS

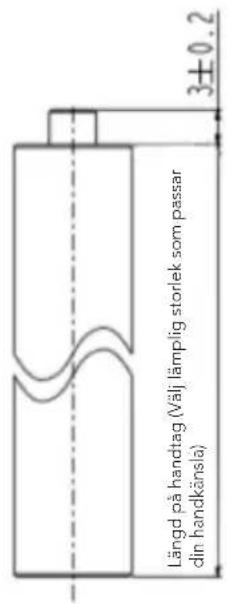

Metod för demontering av betong: använd liknande verktyg som i figur B, rikta in spännets kärna och sätt in den, som figur A visar. Det införda djupet är cirka 3 mm, som visas i figur C, där spännet är löstagbart. När du hör ett ljud, spänn fast spännets bas med händerna för att ta ut spännet. Obs: Om du sätter in det för djupt kan spännet vara blockerat, obligatorisk demontering kommer att skada spännet och det kan bli oanvändbart. Använd i detta moment verktyget vars diameter är mindre än spännet för att helt sätta in kärnaxeln för att separera spännets bas och kärnaxel och sedan demonteras den. AKTIVITET FREKVENS Ta bort locket och tvätta kondensorns rör Två gånger om året. Rengör filtret (Det kan vara nödvändigt att rengöra oftare beroende på luftkvaliteten) När lampan FILTER CHECK för luftkonditioneringen lyser. Främre grill Filter Figur a30 UNDERLÅTANDE ATT FÖLJA INSTRUKTIONER KAN RESULTERA I ALLVARLIG PERSONSKADA

1. Rör inte vid kondensators anslutningar utan elektrisk urladdning, kondensatorn kan fortfarande ha

hög spänning trots att strömförsörjningen är avstängd.

2. Var försiktig när du underhåller kylsystemet, som har ett högt internt tryck.

3. Blockera inte filtret och inloppet för inomhusluften för att förhindra vattenläckage.

2. Skiss över demonteringsverktyget med spänne

Figur b Figur c Spännkärna Låsbas Innan Efter Demonterbar status ca 3 mm Välj lämplig storlek som passar din handkänsla Längd på handtag (Välj lämplig storlek som passar din handkänsla)

3. Skiss över lås i olika status31

ÅTERVINNING Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed förklarar Gimeg Nederland B.V. att enheten RTA-2500, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisningImporter: Gimeg Nederland B.V. Strijkviertel 27 3454 PH De Meern The Netherlands
