BRUKSANVISNING SPA-5100 Mestic

När du använder denna luftkonditionering är det viktigt att alltid följa säkerhetsinstruktionerna. Detta hjälper till att förhindra personskador, elektriska stötar och skador på produkten. Se till att läsa alla instruktioner i förväg.

• Läs manualen före användning.
• Tillverkaren ansvarar inte för skador eller personskador som uppstår vid användning om driftsvillkoren inte följs.
• Spara manualen, garantibeviset och kvittot.
• Övervaka barn för att säkerställa att de inte leker med apparaten.
• Denna apparat är inte avsedd för användning av barn under 8 år eller personer med fysiska, sensoriska eller mentala funktionsnedsättningar eller otillräcklig erfarenhet och kunskap, om de inte övervakas eller instrueras av en ansvarig person.
• Använd aldrig apparaten om den är synligt skadad eller om det finns brott på sladden.
  Försök inte reparera en skadad apparat, sladd eller kontakt själv. Detta ska alltid utföras av tillverkaren eller en kvalificerad tekniker.
• Apparaten är inte lämplig för kommersiellt bruk.
• Använd och förvara alltid apparaten på en torr plats.
• Använd aldrig tillbehör som inte rekommenderas av tillverkaren.
• Denna apparat är endast avsedd för hushållsbruk och dess avsedda syfte.
• Det är förbjudet att modifiera denna produkt (eller delar av den).
• Anslut aldrig flera elektriska apparater till ett uttag för att undvika dålig anslutning och överhettning.
• Det är förbjudet att placera den bärbara luftkonditioneringen (både inomhus- och utomhusenheterna) i regn eller vatten.

Varningar

• Håll ett avständ på minst 2 meter från brinnande föremål för att uppfylla brandskyddsåtgärder.
• Minsta förvarings- och användningsutrymme (rekommenderat >4m^2 ).
• Det är strängt förbjudet för användare att fylla på köldmedium själva.
• Dra inte i eller skada slangen med vassa föremål. Om slangen är skadad, sluta använda apparaten och kontakta distributören för reparation.

Plats för installation av luftkonditionering

Luftkonditioneringen måste placeras på en stabil, plan yta (notera: luftkonditioneringen får inte lutas eller vara ojämn) under användning. Denna bärbara luftkonditionering får inte installeras på följande platser:

1. Nära starka värmekällor, rök, brandfarliga eller explosiva gaser.
2. I en miljö med kemikalier (avdunstningsämnen, organiska lösningsmedel, etc.).
3. I våta förhållanden. Om det regnar måste luftkonditioneringen tas bort från fönstret.
4. För utomhusbruk, håll luftkonditioneringen borta från regn och/eller vatten.

Ytterligare bestämmelser

• Produkten måste alltid och under alla omständigheter förbli upprätt. Det är förbjudet att hålla apparaten liggande eller upp och ner.
• När du flyttar eller bär luftkonditioneringen, håll den upprätt. Se till att den inte skakas eller tappas.
• Säkerställ att luftintaget inte blockeras och förblir välventilerat.
• Sätt inte in föremål i luftintag eller utloppsöppningar, eftersom de kan komma i kontakt med elektriska komponenter eller fläkten, vilket utgör en fara.
• Placera inte tunga föremål på produkten.
• Dra ur kontakten innan du flyttar, underhåller, rengör eller förvarar apparaten under en längre tid.
• Dra inte i kontakten för att flytta maskinen.
• Rengör dammfiltret vid luftintaget minst en gång i månaden.

- Om maskinen inte ska användas under en längre period, förvara den på en sval, torr plats. Rengör och torka luftkonditioneringen i förväg.

Säkerhetsinstruktioner för underhåll

• Miljökontroll: Innan arbete på system med brandfarliga köldmedium, ska säkerhetskontroller utföras för att minimera risken för antändning. Inspektera arbetsmiljön för potentiella faror.
• Arbetsprocedur: Utför uppgifter under kontrollerade förhållanden för att minimera förekomsten av brandfarliga gaser eller ångor.
• Arbetsutrymme: Informera all underhållspersonal och andra i närheten om arbetets art. Undvik att arbeta i slutna utrymmen och isolera arbetsområdet. Ta bort brandfarliga material från omgivningen för att säkerställa säkerhet.
• Köldmedelsdetektion: Använd en lämplig köldmedelsdetektor för att kontrollera miljön före och under arbetet för att upptäcka möjliga brandfarliga atmosfärer. Säkerställ att detektionsutrustningen är gnistfri, väl tätad eller intrinsektsäker.
• Brandsläckare: Om varmt arbete krävs på kylsystemet eller delar av det, måste lämplig brandsläckningsutrustning finnas tillgänglig. Detta inkluderar en pulver- eller CO2-släckare som är lämplig för brandfarliga köldmedium och inom omedelbar räckhåll vid nödsituationer.
• Inga antändningskällor: Arbetare som hanterar ett kylsystem med brandfarliga köldmedium får inte använda antändningskällor. Håll alla potentiella antändningskällor, inklusive rökning, borta från installations-, reparations-, bortskaffnings- och avfallsprocesser. Sätt upp "Rökning förbjuden"-skyltar.
• Ventilerat område: Säkerställ att arbetsområdet är utomhus eller väl ventilerat innan systemet öppnas eller varmt arbete utförs. Ventilationen måste fortsätta under arbetet för att säkert sprida frigjort köldmedium.

• Systeminspektion: Utbytta elektriska komponenter måste vara lämpliga och uppfylla de korrekta specifikationerna. Följ alltid tillverkarens underhålls- och serviceinstruktioner. Konsultera tillverkarens tekniska avdelning vid osäkerhet.

• Verifiera att mängden köldmedium matchar rummets storlek där delarna är installerade.

• Säkerställ att ventilationsmaskiner och utlopp fungerar korrekt och inte är blockerade.
• Kontrollera det sekundära kretsloppet för närvaro av köldmedium om ett indirekt kylsystem används.
• Säkerställ att märkningarna på utrustningen förblir synliga och läsbara. Byt ut oläsliga märkningar.
• Kontrollera att kylrör eller komponenter inte utsätts för ämnen som orsakar korrosion, om de inte är korrosionsbeständiga eller väl skyddade.

Inspektion av elektriska komponenter:

Reparation och underhåll av elektriska komponenter måste börja med säkerhetskontroller och inspektionsförfaranden. Om ett fel äventyrar säkerheten, anslut inte elektrisk ström till kretsen förrän problemet är löst.

• Ladda ur kondensatorer säkert för att förhindra gnistor.
• Säkerställ att det inte finns några exponerade elektriska komponenter eller kablar under laddning, återvinning eller spolning av systemet.
• Verifiera att jordningsanslutningen är intakt.

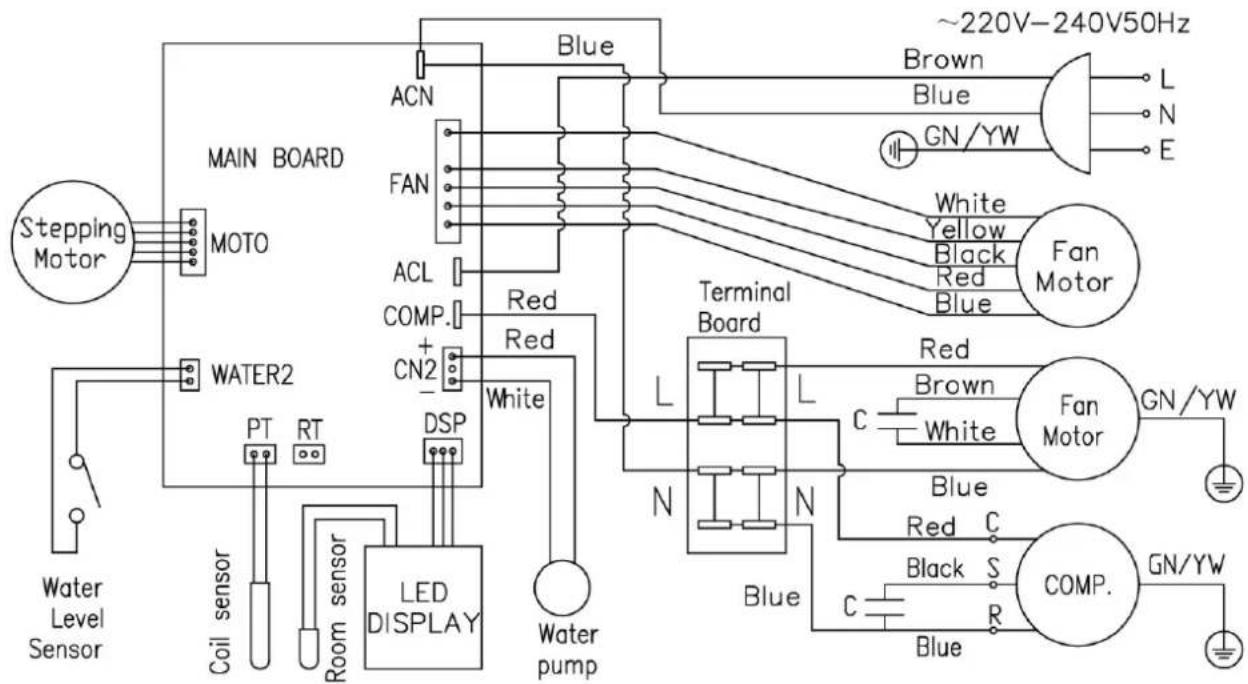

3. Elektriskt Diagram

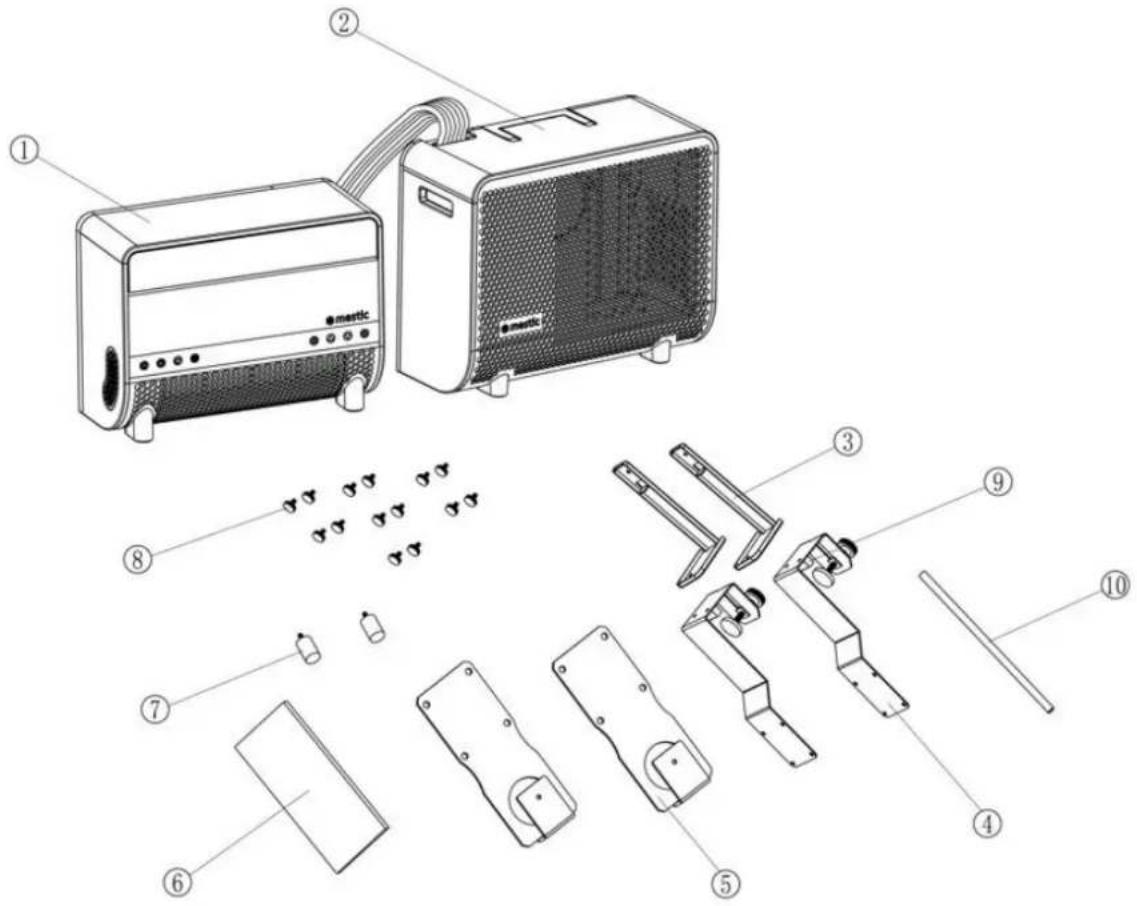

4. Förpackningslista

Nr.	Name	Amount
1	Inomhusenhet	1
2	Utomhusenhet	1
3	Övre fäste	2
4	Nedre fästmontering	2
5	Förvaringsfäste	2
6	Bruksanvisning	1
7	Stötsäker gummistödplatta	2
8	Handskruvar (M6x10) med vridknopp	14
9	Stödblock	2
10	Avloppsslang	1

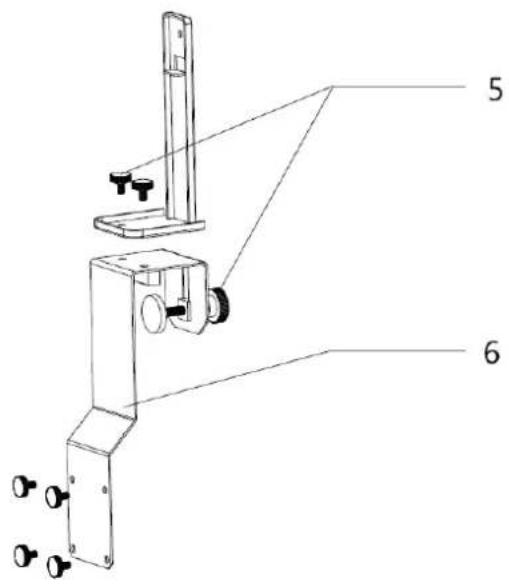

1. Övre fäste
2. Stödsblock
3. Handskruvar

1. Stötsäker gummiplatta
2. Handskruvlås
3. Nedre fäste

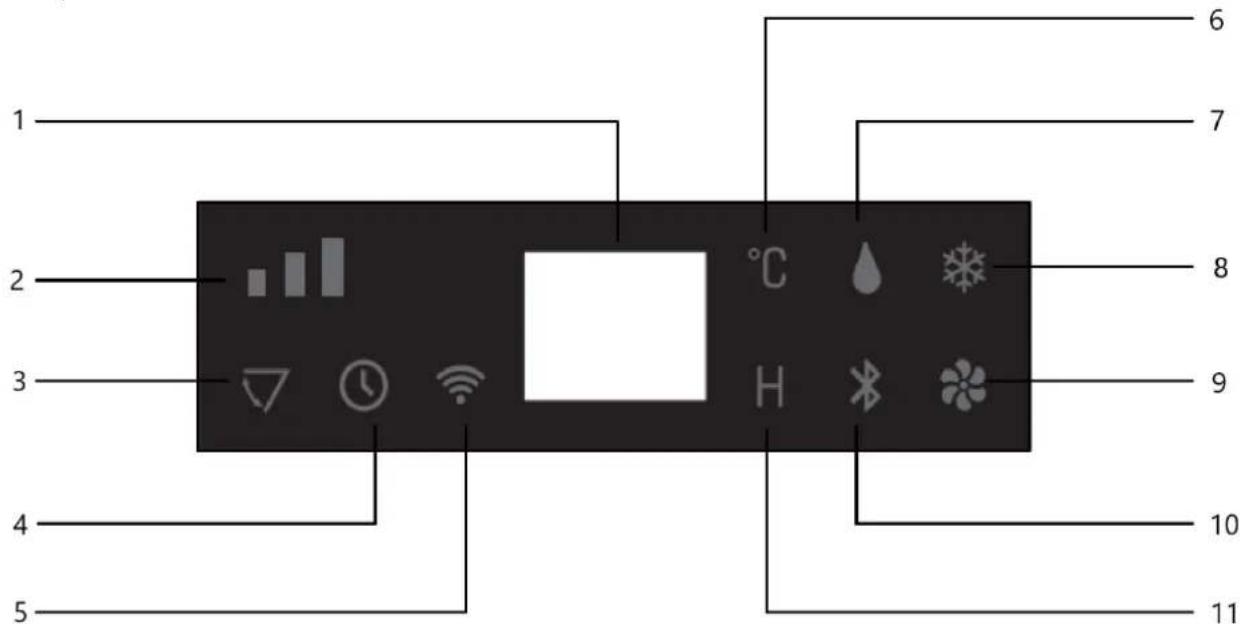

Kontrollpanel

1 2 3 4 5 6 7 8 9 10 11

1. Digital indikatorlampa
2. Fläkthastighets-indikatorlampa
3. Svängblad-indikatorlampa
4. Timerfunktion-indikatorlampa
5. Wi-Fi-indikatorlampa

6. Celsiusgrad-indikatorlampa

7. Avfuktningsläge-indikatorlampa

8. Kylfunktion-indikatorlampa
9. Fläktläge-indikatorlampa
10. BLUETOOTH-läge-indikatorlampa
11. Tidsymbol-indikatorlampa

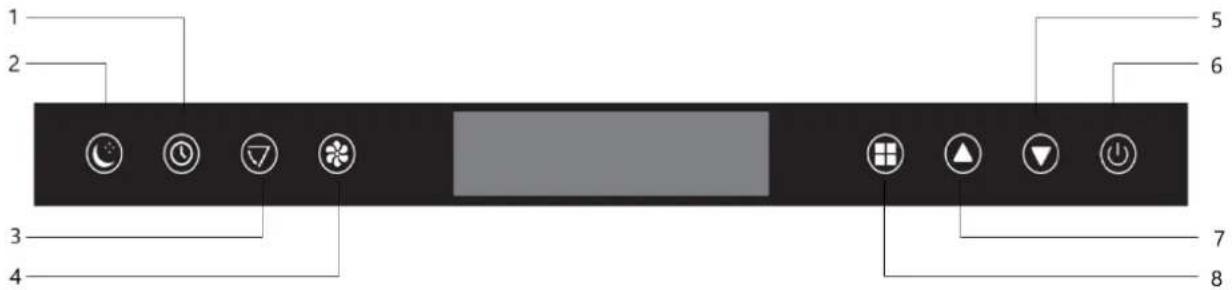

Frontpanel

1 2 3 4 5 6 7 8

1. Timerfunktion

2. Sänk inställd temperatur

3. Sömnläge

4. PÅ/AV

5. Svängbladets funktion

6. Höj inställd temperatur

7. Fläkthastighet

8. Driftläge

1. Packa upp maskinen och tillbehören och kontrollera att slangen mellan inomhus- och utomhusenheten är korrekt ansluten. Se också till att kondensvattendräneringen är försedd med ett gummilock. Kontrollera slutligen att alla tillbehör är kompletta.

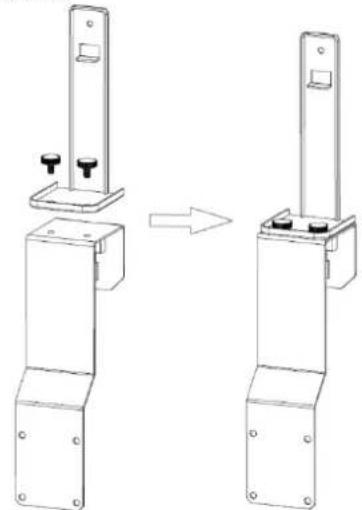

2. Installera tillbehören enligt illustrationen. Fäst det yttre fästet på stödbasen och det nedre fästet genom att dra åt handskruvarna. Detta bildar bärfästet.

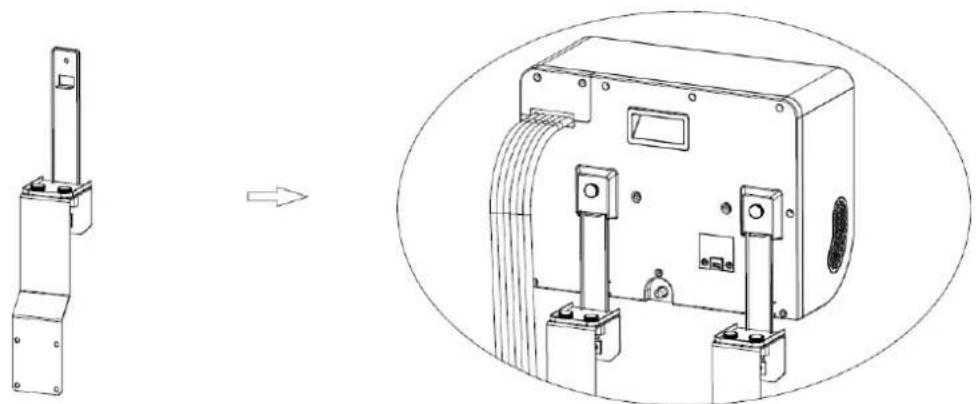

1. Installera fästet enligt bilden nedan. Montera inomhus- och utomhusenheterna på fästet för att säkra de två delarna. Fäst enheterna på fästet genom att dra åt handskruvarna i de angivna hålen.

1. Placera de stötdämpande gummidelarna på baksidan av utomhusenheten..

Sätt in strömkabeln i eluttaget. Maskinen avger ett kort pip, och displayen samt indikatorlamporna lyser i 3 sekunder. Därefter blinkar BLUETOOTH- och WIFI-symbolerna, vilket indikerar att maskinen är påslagen.

- Starta

Tryck på knappen på panelen på den inomhusenheten. Maskinen startar och avger två korta pip. Den digitala displayen tänds och visar den initiala inställda temperaturen "24°C". Samtidigt tänds indikatorlamporna för mellanhastighet och luftkonditionering, och fläkten på inomhusenheten börjar köra. Om temperatursensorn registrerar att rumstemperaturen är högre än "24°C", startar kompressorn och fläkten på utomhusenheten börjar arbeta. Om temperaturen är lägre än "24°C", startar inte kompressorn och utomhusfläkten förblir inaktiv.

- Fläktläge

Varje gång du trycker på knappen kan maskinen avge ett kort pip. Fläkten på inomhusenheten kör i följande sekvens: "Mellanhastighet" - "Hög hastighet" - "Låg hastighet" - "Mellanhastighet" - "Hög hastighet". Detta motsvarar lampan för fläkthastighet. Displayen visar också den aktuella hastighetssymbolen.

I avfuktningsläge kan varken fläkthastigheten eller temperaturen justeras. Fläkten körs på låg nivå och den omgivande temperaturen visas.

- Val av läge

Varje gång du trycker på knappen avger maskinen - kort pip. Den inomhusenhetens driftläge växlar mellan "Avfuktning" - "Fläkt" - "Kylning". Det motsvarande symbolen visas på displayen.

○ Avfuktning: Symbolens 📁 lampa är tänd, kompressorn och fläkten på utomhusenheten arbetar, och fläkten körs. Fläkthastigheten och temperaturen kan inte justeras. Fläkten körs på låg nivå och den omgivande temperaturen visas.
Fläktläge: Symbolens 📋 lampa är tänd, men kompressorn och fläkten på utomhusenheten är avstängda. Endast fläkten körs.
- Kylning: Symbolens 🌐 lampa är tänd, och kompressorn, fläkten på utomhusenheten och inomhusfläkten är alla i drift.

• Temperaturinställning

Varje gång du trycker på knappen avger maskinen ett kort pip, och temperaturen ökar med "1°C". Den maximalt justerbara temperaturen är "31°C". Varje gång du trycker på knappen avger maskinen ett kort pip, och temperaturen minskar med "1°C". Den lägsta justerbara temperaturen är "16°C"

- Sovläge aktivering

Tryck på knappen. Maskinen avger ett kort pip. Alla indikatorlampor och den digitala displayen stängs av

efter 3 sekunder, och maskinen går in i sovläge. Inomhusfläkten körs med låg hastighet. Tryck på vilken knapp som helst på kontrollpanelen så avger maskinen ett kort pip och återgår till sitt ursprungliga driftsläge.

- Stäng av

När maskinen är på, tryck på Knappen ⏻. Maskinen avger ett långt pip ("piiip—"), alla indikatorlampor slocknar, maskinen slutar arbeta och går i standby-läge. Maskinen är redo att startas igen.

- Wi-Fi funktion

• I avstängt läge (med strömmen på), håll knappen "fläkthastighet" nedtryckt i 3 sekunder för att återställa Wi-Fi-anslutningen, och Wi-Fi går in i anslutningsläge.
  ○ När Wi-Fi-anslutningen sker, blinkar Wi-Fi-indikatorn snabbt. När anslutningen är framgångsrik, lyser Wi-Fi-indikatorn konstant.

- Bluetooth funktion

Håll knappen "Läge" nedtryckt i avstängt läge i 3 sekunder för att återställa Bluetooth-anslutningen, och Bluetooth går in i anslutningsläge.
- När Bluetooth-anslutningen är framgångsrik lyser Bluetooth-indikatorn konstant. Om inte, blinkar Bluetooth-indikatorn.

- Timer

Tryck på knappen. När timer-indikatorn tänds visar displayen "00H" varje gång du trycker ökar inställningstiden med "1H", upp till maximalt "24H". Varje gång du trycker på knappen minskar inställningstiden med "1H", ned till minimum "00H". button.

- Ventilatieblad

Tryck på knappen. När indikatorlampan 📋inds börjar det svängande bladet röra sig. Tryck på knappen igen för att stoppa bladets rörelse. button.

8. Ansluta enheten till Mestic-appen

- Installera appen

1. Ladda ner den kostnadsfria Mestic-appen från Apple App Store eller Google Play Store.
2. Skapa ett konto eller logga in. Ange en giltig e-postadress för att få verifieringskoden.

- Anslut enheten till appen

1. Anslut luftkonditioneringsanläggningen till eluttaget. Se till att du har Wi-Fi-anslutning och Bluetooth aktiverat på din smartphone. Luftkonditioneringen är i standbyläge och alla touchknappar tänds.
2. Öppna appen, logga in och tryck på "+"-knappen längst upp till höger och välj "Add Device".
3. Välj "större hushållsapparater", välj "luftkonditionering (Bluetooth+Wi-Fi)" och acceptera platstjänster om det behövs.
4. Kontrollera om Wi-Fi-lampan på enheten blinkar snabbt (3x per sekund). Om lampan blinkar långsamt, tryck och håll in fläktknappen i 3 sekunder tills du hör ett "pip" för att avsluta Wi-Fi-läget. Tryck på fläktknappen igen i 3 sekunder tills du hör ett "pip" för att starta om Wi-Fi-läget.
5. Kontrollera att lampan blinkar snabbt i appen.
6. Välj det Wi-Fi-nätverk (*) som du är ansluten till och ange ditt Wi-Fi-lösenord.
7. Klicka på "Nästa" för att para ihop luftkonditioneringen med appen.

*Obs: Du kan bara ansluta till enheten via en 2,4 GHz Wi-Fi-anslutning.

- Funktioner i appen

1. Strömknapp: Du kan använda strömknappen för att slå på eller stänga av enheten oavsett var du befinner dig.
2. Temperaturinställningar: Du kan ställa in temperaturen från 16°C till 31°C.
3. Aktuell temperatur: Du kan kontrollera den aktuella omgivningstemperaturen.

4. Driftläge: Du kan ändra driftläget till kylning, avfuktning eller ventilation.

5. Fläkthastighet: Du kan ändra fläkthastigheten till låg, medel eller hög.

6. Funktion: Här kan du ställa in ventilationen på drift och/eller viloläge.

7. Timer: Här kan du ställa in en timer för på- och avstängning och även välja önskat läge, fläkthastighet och temperaturinställningar.

9. Felkodlista

Error codes
Felkod	Orsak	Lösning
E1	Rumstemperaturgivarfel	Kontakta återförsäljaren
E2	Systemtemperaturgivarfel
E4	Otilräckligt med kylmedel
E6	Fläktfel
EC	Lösa kablar eller skadade komponenter på kretskortet.

10. Felguide

Problem	Cause	Solution
Enheten slås inte på	Ingen ström	Slå på strömmen
	Skadat eluttag	Stäng av strömmen och kontrollera / reparera eluttaget
	Okänd anledning	Kontakta återförsäljaren
Låg luftcirkulation eller begränsad kyleffekt	Den lägsta ventilationsinställningen är vald	Välj mellanläge eller hög ventilationshastighet
	Luftfiltret är smutsigt	Kontrollera och rengör filtret
	Lufttillförseln eller luftutsläppet på inomhusenheten är blockerad	Kontrollera att enheten inte är blockerad och ta bort hindret
	Lufttillförseln eller luftutsläppet på utomhusenheten är blockerad	Kontrollera att enheten inte är blockerad och ta bort hindret
	Omgivningstemperaturen är för låg eller hög	Omgivningstemperaturen måste vara mellan 16 och 40 °C
	Otilräcklig spänning från strömförsörjningen	Kontakta en installatör eller använd en annan strömanslutning
Endast luftcirkulation men ingen kyleffekt	Enheten körs i ventilationsläge	Välj kylläge (A / C)
	Kylningsläget har precis stängts av automatiskt	Vänta cirka 3-5 minuter tills termostaten slås på igen
Onormala ljud eller vibrationer	Monteringsfästena är inte korrekt installerade på fordonet, eller så är enhetens monteringsskruvar inte tillräckligt åtdragna	Kontrollera att monteringsfästet sitter ordentligt och dra åt enhetens fästskruvar
Vatten läcker från inomhusenheten	Gummiproppen på undersidan av inomhusenheten saknas eller är inte tillräckligt tät	Kontrollera eller byt ut proppen
	Enheten är placerad i en vinkel	Enheten måste monteras horisontellt (maximal vinkel <3 °)
Apparaten avger en relaterad lukt	Det finns ett allvarligt problem	Stäng av enheten omedelbart och kontakta återförsäljaren

11. Underhåll

- Rengöring under användningssäsongen.

- Koppla alltid ur maskinen innan du rengör den.

- Rengör utsidan: Använd först en fuktig trasa och torka sedan av med en torr trasa. Låt inte vatten eller rengöringsmedel komma in i maskinen. Rengör inte maskinen med bensin eller lacknafta.

- Rengör filtret: Om det finns mycket damm på luftfiltret måste det rengöras. Ta bort filtret enligt bilden nedan och skölj det med kranvatten eller använd en dammsugare för att ta bort smuts. Låt filtret torka innan du sätter tillbaka det i maskinen. Använd inte vatten över 40 °C och undvik att utsätta filtret för direkt solljus.

Underhåll efter användningssäsongen

• Ta bort kondensationsdörren från maskinen, låt kondensvattnet rinna av på en lämplig plats och sätt tillbaka locket.
• Följ samma procedur som i "Rengöring under användningssäsongen" för att rengöra maskinen igen.

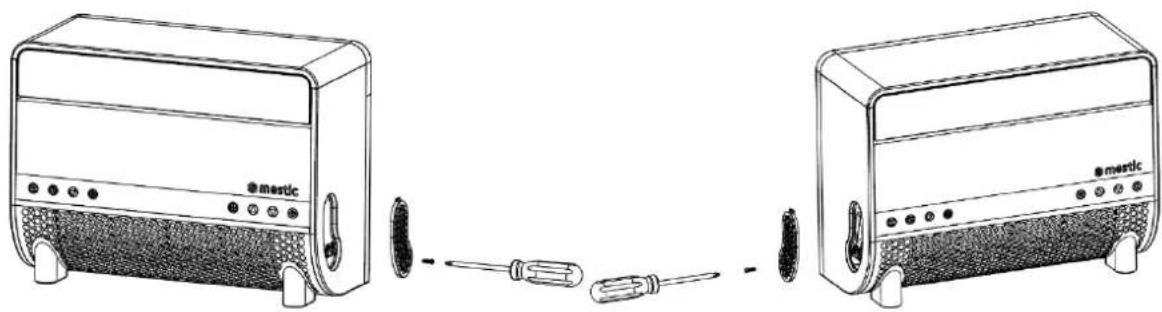

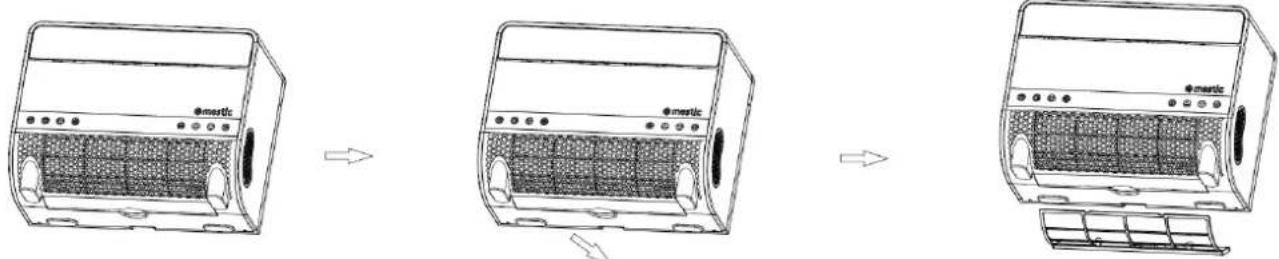

• Rengör filtren på vänster och höger sidopanel: När luftfiltret på vänster och höger sidopanel har mer damm bör det rengöras. Skruva loss skruven med en skruvmejsel enligt figuren nedan, ta bort filtret och skölj det med kranvatten eller använd en dammsugare för att ta bort smuts från filtret. Torka det innan det sätts tillbaka i maskinen. Använd inte vatten varmare än 40°C och utsätt det inte för direkt solljus.

Korrekt kasserande av denna produkt.

Denna symbol betyder att denna produkt inte ska kasseras med vanligt hushållsavfall (2012/19 / EU). Återanvänd ansvarsfullt för att främja hållbar återanvändning av materialresurser och för att förhindra potentiella skador på miljön eller människors hälsa. Vill du returnera den använda enheten? Läs garantivillkoren för var produkten köptes. Här kan du returnera produkten för miljövänlig återvinning.

Försäkran om överensstämmelse

Härmed försäkrar Gimeg Nederland B.V. att enheten SPA-5100 uppfyller de grundläggande kraven och andra relevanta bestämmelser som anges i det europeiska direktivet om elektromagnetisk kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). En fullständig försäkran om överensstämmelse kan begäras från den adress som anges på baksidan.
