BRUKSANVISNING RTA-3600i Mestic

Opladningsprocedurer

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap, såvida de inte har fått tillsyn eller instruktioner om hur apparaten ska användas av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmäga eller brist på erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur apparaten ska användas på ett säkert sätt och förstår de faror som är förknippade med den.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.
• Om köldmedium läcker ut eller måste tömmas under installation, underhåll eller demontering ska det hanteras av certifierad personal eller på annat sätt i enlighet med lokala lagar och förordningar.

Läs först igenom bruksanvisningen innan du installerar och använder apparaten.

Läs först igenom installationshandboken innan du installerar apparaten.

Läs först servicehandboken innan du reparerar apparaten.

KYLMEDIET

• För att realisera enhetens funktion cirkulerar ett speciellt köldmedium i systemet. Det använda köldmediet är fluoriden R32, som är speciellt rengjord. Köldmediet är brandfarligt och luktar illa. Dessutom kan det leda till explosion under vissa förhållanden. Men köldmediets brandfarlighet är mycket låg. Det kan endast antändas av eld.
• Jämfört med vanliga köldmedier är R32 ett icke-förorenande köldmedium som inte skadar ozonosfären. Påverkan på växthuseffekten är också lägre. R32 har mycket goda termodynamiska egenskaper som leder till en mycket hög energieffektivitet. Enheterna behöver därför mindre påfyllning.

WARNING:

• Apparat fylld med brandfarlig gas R32.
• Apparaten ska installeras, användas och förvaras i ett rum med en golvyta som är större än 4 m2
• Apparaten ska förvaras i ett rum utan antändningskällor som ständigt är i drift (t.ex. öppen eld, en gasapparat eller en elektrisk värmare som är i drift).
• Apparaten ska förvaras i ett väl ventilerat utrymme där rummets storlek motsvarar den yta som anges för drift.
• Apparaten ska förvaras så att mekaniska skador inte kan uppstå.
• Kanaler som är anslutna till en apparat får inte innehålla någon antändningskälla.
• Håll alla nödvändiga ventilationsöppningar fria från hinder.
• Stick inte hål på eller bränn.
• Tänk på att köldmedier inte får lukta.
• Använd inga andra medel för att påskynda avfrostningsprocessen eller för rengöring än de som rekommenderas av tillverkaren.
• Service ska endast utföras enligt tillverkarens rekommendationer.
• Vid behov av reparation, kontakta närmaste auktoriserade servicecenter. Alla reparationer som utförs av okvalificerad personal kan vara farliga.
• De nationella gasföreskrifterna ska följas.
• Läs specialisthandboken.

FÖRSIKTIGHETSÄTGÄRDER VID INSTALLATION VARNING

• Beakta alla gällande lagar och förordningar.
• Använd inte skadad eller icke-standardiserad nätkabel.
• Var försiktig vid installation och underhåll. Förbjud felaktig användning för att förhindra elektriska stötar, personskador och andra olyckor.
• Innan du sätter på enheten ska du öppna inomhusenhetens horisontella ventilationsspjäll för hand. Annars kan den svala luften inte blåsas ut och det kommer att finnas kondensvatten på den horisontella lamellen.

Arbetstemperaturområde

Föreslaget arbetstemperaturområde: -5 \~ 46°C. (uppvärmning: -5\~24°C/kylning: +18\~46°C). Utomhusenheten kan stoppa driften på grund av olika typer av skydd inom arbetstemperaturområdet.

Val av installationsplats

Grundläggande krav

Om enheten installeras på följande ställen kan det leda till funktionsfel. Om det är oundvikligt, kontakta din lokala återförsäljare:

1. Plats med starka värmekällor, ångor, brandfarlig eller explosiv gas eller flyktiga föremål som sprids i luften.
2. Platsen med högfrekventa enheter (t.ex. svetsmaskin, medicinsk utrustning).
3. Platsen ligger nära kustområdet.
4. Platsen med olja eller ångor i luften.
5. Platsen med svaveldioxidhaltig gas.
6. Andra platser med särskilda omständigheter.
7. Denna luftkonditioneringsenhet används endast för fordon utan konkav och konvex yta på ovansidan.
8. Luftkonditioneringsenheten får inte användas när fordonet startas eller när fordonet körs.
9. Förbjud strömförsörjning till luftkonditioneringsenheten via fordonets strömförsörjning.

Krav på luftkonditioneringsanläggning

1. Luftintaget ska vara längt borta från hinder och inga föremäl får placeras nära luftutloppet. Annars kommer det att påverka strålningen från värmeavledningsröret.
2. Välj en plats där bullret och utflödet av luft från utomhusenheten inte påverkar omgivningen.
3. Gör ditt bästa för att hålla dig långt borta från lysrör.
4. Apparaten får inte installeras i tvättstugan.

Krav för elektrisk anslutning

Säkerhetsåtgärder

1. Elsäkerhetsföreskrifterna måste följas vid installation av enheten.
2. Använd kvalificerad strömförsörjning i enlighet med lokala säkerhetsföreskrifter.
3. För apparater med typ Y-fäste ska instruktionerna innehålla innehållet i följande. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller motsvarande kvalificerade personer för att undvika fara.
4. Anslut strömförande ledning, neutral ledning och jordledning till eluttaget på rätt sätt.
5. Var noga med att bryta strömförsörjningen innan du påbörjar något arbete som rör elektricitet och säkerhet.
6. Slå inte på strömmen innan installationen är klar.
7. Luftkonditioneringsapparaten är en förstklassig elektrisk apparat. Den måste jordas ordentligt med en specialiserad jordningsanordning av en fackman. Se till att den alltid är effektivt jordad, annars kan den orsaka elektriska stötar.
8. Den gulgröna kabeln eller den gröna kabeln i luftkonditioneringsanläggningen är en jordkabel som inte kan användas för andra ändamål.
9. Jordningsresistansen ska överensstämma med nationella föreskrifter för elsäkerhet.
10. Apparaten ska installeras i enlighet med nationella föreskrifter för kabeldragning
11. Specifikation av säkring på huvudkortet: T15AH 250V; den maximala strömmen som passerar genom säkringen får inte vara mer än 15A.

NÅGRA ORD OM DIN NYA LUFTKONDITIONERINGSENHET

Tack för att du har valt luftkonditioneringen för fritidsfordon.

Den här handboken ger dig all information om installation, drift och underhåll. Ta några minuter på dig att läsa om hur du får ut mesta möjliga av din nya luftkonditioneringsanläggning när det gäller kylkomfort och ekonomisk drift.

Förvara denna bruksanvisning väl för framtida bruk.

En allpolig frånskiljare med ett kontaktavständ på minst 3 mm i alla poler ska anslutas i fasta ledningar.

Luftbrytare bör innehålla magnetspänne och värmespännefunktion, den kan skydda kortslutning och överbelastning.

ELEKTRISKA DATA

1. All kabeldragning måste följa lokala och nationella elföreskrifter. Alla kablar måste installeras av behörig elektriker. Kontakta en behörig elektriker om du har några frågor om följande anvisningar.
2. Kontrollera den tillgängliga strömförsörjningen och lös eventuella kabeldragningsproblem INNAN du installerar och använder denna enhet.
3. Denna luftkonditionering är konstruerad för att drivas med en strömförsörjning på 220-240 V AC, 50 Hz, 1 fas.

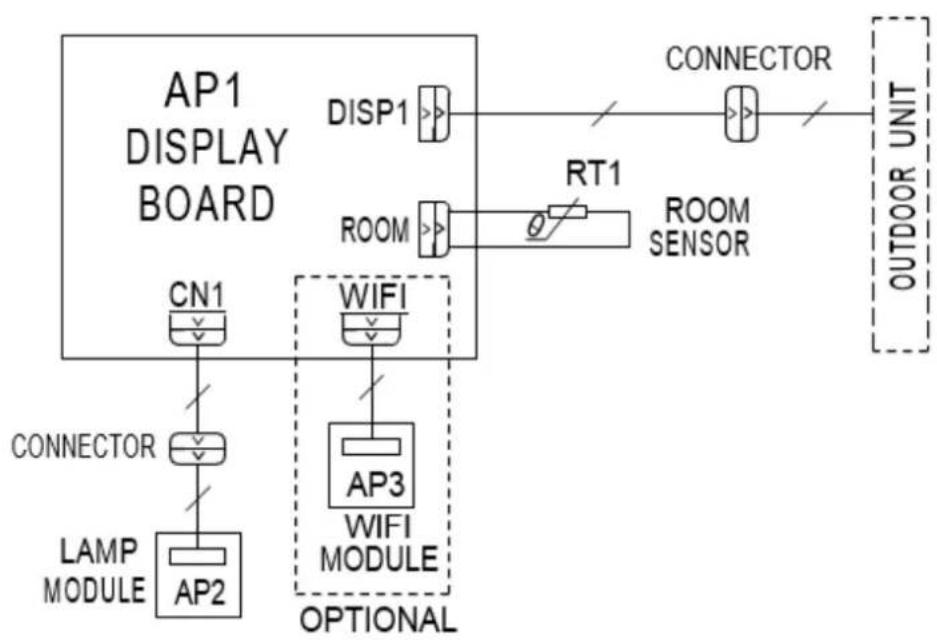

4. Kopplingsscheman finns på locket till kontrollboxen. Kopplingsscheman för aggregatet finns på takpanelen.
5. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller motsvarande kvalificerade personer för att undvika fara.
6. Det elektriska schematiska diagrammet kan ändras utan föregående meddelande. Vänligen se vilken som finns på enheten.

Ceiling Assembly

Introduktion för knappar på fjärrkontrollen

Obs!

• Detta är en universell fjärrkontroll, den kan användas för multifunktionella luftkonditioneringsapparater. Om en luftkonditioneringsmodell inte har en specifik funktion, och motsvarande knapp trycks in, fortsätter enheten att köras i sin ursprungliga status.
• När strömmen har slagits på avger luftkonditioneringsanläggningen ett ljud och driftindikatorn "⏻" tänds. Nu kan du styra luftkonditioneringen via fjärrkontrollen.
• När strömmen är på och varje gång en knapp trycks in på fjärrkontrollen blinkar signalikonen " " " " på fjärrkontrollen en gång. Luftkonditioneringsanläggningen avger ett ljud, vilket indikerar att signalen har skickats till luftkonditioneringsanläggningen.

På/av-knapp

- Tryck på denna knapp för att sätta på luftkonditioneringen. Tryck på knappen igen för att stänga av luftkonditioneringen.

Lägesknapp

- Tryck på denna knapp för att välja önskat driftläge.

• I läget "AUTO" arbetar luftkonditioneringen automatiskt efter den omgivande temperaturen. Den inställda temperaturen kan inte ändras och visas inte på displayen. Genom att trycka på "FAN"-knappen kan fläkthastigheten justeras.
• Tryck på knappen "+" eller "-" i läget "COOL" för att ändra den inställda temperaturen. För att justera fläkthastigheten, tryck på knappen "FAN".
• I läget "DRY" arbetar luftkonditioneringen med låg hastighet. Fläkthastigheten kan inte justeras.
• I läget "FAN" är endast fläkten påslagen, utan någon kylning eller uppvärmning. Tryck på "FAN"-knappen för att justera fläkthastigheten.
• I läget "HEAT" trycker du på knappen "+" eller "-" för att ändra inställd temperatur. För att justera fläkthastigheten, tryck på knappen "FAN".

Obs!

• När läget "HEAT" har valts kommer luftkonditioneringen att fördröja luftblåsningen 1-5 minuter för att förhindra att kall luft blåses ut. (Den faktiska fördröjningstiden beror på den omgivande inomhustemperaturen).
• Temperaturen kan ställas in mellan 16-30°C (61-86°F).
• Denna lägesindikator är inte tillgänglig för vissa modeller.
• Enheten för enbart kylning tar inte emot signalen för värmeläge. Om du ställer in värmeläget med fjärrkontrollen och trycker på knappen "©kan enheten inte startas.

Fläktknapp

- Den här knappen används för att ställa in fläkthastigheten i följande ordning:

AUTO, ■ , ■■ , ■■■ , ■■■■ , then back to Auto.

Obs!

• Fläkthastighet "■■■■" är inte tillgänglig för vissa modeller, Fläkthastighet "■är.amma sak som fläkthastighet " " för vissa modeller.
• I hastighetsläget "AUTO" väljer luftkonditioneringsanläggningen automatiskt rätt fläkthastighet enligt standardinställningen.
• AUTO-hastigheten är endast tillgänglig för vissa modeller.
• I "DRY"-läget är fläkthastigheten låg.
• "X-FAN"-funktion: när "FAN"-knappen trycks in i 2 sekunder i "COOL"- eller "DRY"-läge visas ikonen " " och inomhusfläkten fortsätter att arbeta i några minuter för att torka inomhusenheten, även när enheten

är avstängd. Om "FAN"-knappen hålls intryckt i 2 sekunder stannar fläkten omedelbart. "X-FAN" är inte tillgänglig i auto-, fläkt- eller värmeläge. Denna funktion indikerar att fukt på inomhusenhetens förångare kommer att blåsas ut efter att enheten har stoppats för att undvika mögel.

• Efter att ha ställt in X-FAN-funktionen på: När du stänger av enheten genom att trycka på knappen "⏻" kommer inomhusfläkten att fortsätta att gå på låg hastighet under några minuter. Under denna period kan du hålla in fläkthastighetsknappen i 2 sekunder för att stoppa inomhusfläkten direkt. Efter att ha stängt av X-FAN-funktionen: När du stänger av enheten genom att trycka på knappen "⏻stängs hela enheten av direkt.
• X-FAN-funktionen är endast tillgänglig för vissa modeller.

- / + knapp

• Tryck en gång på knappen "+" eller "-" för att höja eller sänka den inställda temperaturen med 1°C(°F). Håll knappen "+" eller "-" intryckt i minst 2 sekunder, så ändras den inställda temperaturen snabbt. När du släpper knappen "+" eller "-" efter att ha ställt in temperaturen, ändras temperaturindikatorn på luftkonditioneringsanläggningen i enlighet med detta. Temperaturen kan inte justeras i "AUTO"-läge.
• När du ställer in "TIMER ON" eller "TIMER OFF" eller "CLOCK", tryck på knappen "+" eller "-" för att justera tiden. Mer information finns under "Timer on-funktion", "Timer off-funktion" eller "Klockfunktion".

Meny-knapp

- Tryck på denna knapp för att välja önskad undermeny och tryck på "SET"-knappen för att ställa in undermenyns funktionsstatus. Undermenyn kan väljas cirkulärt på följande sätt:

Vissa menyfunktioner kan vara otillgängliga för olika modeller.

Ljusfunktion

När du väljer ljusfunktion blinkar ljusikonen " &= " i 5 sekunder; tryck på "SET"-knappen inom 5 sekunder för att stänga av displaybelysningen på inomhusenheten och ikonen " &= " på fjärrkontrollen försvinner. Tryck på "SET"-knappen igen inom 5 sekunder för att slå på displaybelysningen och ikonen " &= " visas.

Funktion för sömn

När du väljer sömnfunktion blinkar sömnikonen " i 5 sekunder; tryck på " SET "-knappen inom 5 sekunder för att aktivera sömnfunktionen och ikonen " " visas på fjärrkontrollen. Tryck på knappen " SET " igen inom 5 sekunder för att stänga av sömnfunktionen och ikonen " försvinner.

upp & ner svängfunktion

Ej tillgänglig för denna enhet.

Funktion för visning av omgivande temperatur

När du väljer funktionen för visning av omgivningstemperatur blinkar ikonen " 🔒 " i 5s; tryck på "SET"-knappen inom 5s för att välja visning av omgivningstemperatur på eller av. När du har aktiverat funktionen " 🔒 " visas ikonen " 🔒 på fjärrkontrollen och du kan se inomhustemperaturen på inomhusenhetens display under några sekunder.

TIMER ON-funktion

TIMER ON-funktionen kan ställa in tiden för timern. När TIMER ON-funktionen är aktiverad försvinner ikonen "☐" och ordet "ON" på fjärrkontrollen blinkar. Tryck på knappen "+" eller "-" för att justera TIMER ON-inställningen. Efter varje tryckning på "+" eller "-" ökar eller minskar TIMER ON-inställningen med 1 minut. Håll in "+" eller "-" knappen, 2s senare kommer tiden att ändras snabbt tills du när önskad tid. Tryck på "SET"-knappen för att bekräfta inställningen inom 5 s. Ordet "ON" kommer att sluta blinka. Avbryt TIMER ON: Tryck på "MENU"-knappen till TIMER ON-funktionen och tecknen "ON" blinkar på fjärrkontrollen; tryck på "SET"-knappen tills tecknen "ON" försvinner.

TIMER OFF-funktion

TIMER OFF-funktionen kan ställa in tiden för timeravstängning. När TIMER OFF-funktionen är aktiverad försvinner ikonen "☐" och ordet "OFF" på fjärrkontrollen blinkar. Tryck på knappen "+" eller "-" för att justera inställningen för TIMER OFF. Efter varje tryckning på "+" eller "-" ökar eller minskar TIMER OFF-inställningen med 1 minut. Håll in "+" eller "-" knappen, 2s senare kommer tiden att ändras snabbt tills du när önskad tid, tryck på "SET" knappen för att bekräfta det inom 5S. Ordet "OFF" kommer att sluta blinka.

Avbryt TIMER OFF: Tryck på "MENU"-knappen till TIMER OFF-funktionen och tecknen "OFF" blinkar på fjärrkontrollen; tryck på "SET"-knappen tills tecknen "OFF" försvinner

CLOCK-funktion

CLOCK-funktionen kan ställa in klocktiden. När CLOCK-funktionen är aktiverad blinkar ikonen "på fjärrkontrollen. Tryck på knappen "+" eller "-" inom 5 sekunder för att ställa in klocktiden. Varje gång du trycker på knappen "+" eller "-" ökar eller minskar klocktiden med 1 min. Om du håller in "+" eller "-" knappen, 2s senare, kommer tiden att ändras snabbt. Släpp knappen när du har nätt önskad tid, tryck på "SET"-knappen för att bekräfta den inom 5 s. Ikonen "kommer att sluta blinka.

LED-knapp

Tryck på denna knapp för att slå på eller stänga av LED-lampan på panelen.

TURBO-knapp

I läget COOL eller HEAT trycker du på den här knappen för att växla till läget quick COOL eller quick HEAT. Ikonen "■■■■as på fjärrkontrollen. Om du startar den här funktionen kommer enheten att köras med mycket hög fläkthastighet för att kyla eller värma snabbt så att omgivningstemperaturen närmar sig den förinställda temperaturen så snart som möjligt.

Notera

• Fläkthastighet "■■■" är inte tillgänglig för vissa modeller.
• Fläkthastighet "■■■" är samma sak som fläkthastighet "■■■" för vissa modeller

Funktionsinställning för kombinationsknappar Funktion för barnlås

Tryck samtidigt på "+" och "-" för att aktivera eller inaktivera barnläsfunktionen. När barnläsfunktionen är aktiverad visas ikonen "☐" på fjärrkontrollen. Om du använder fjärrkontrollen kommer ikonen "☐" att blinka tre gånger utan att någon signal skickas till enheten.

Omkopplingsfunktion för temperaturvisning

I OFF-läge, tryck samtidigt på knapparna "-" och "MODE" för att växla temperaturvisning mellan °C och °F.

WiFi-funktion

Tryck samtidigt på "MODE"- och "TURBO"-knapparna för att slå på eller stänga av WiFi-funktionen. När WiFi-funktionen är påslagen visas "WiFi"-ikonen på fjärrkontrollen; tryck länge på "MODE"- och "TURBO"-knapparna samtidigt i 10 sekunder, fjärrkontrollen skickar en återställningskod för WiFi och WiFi-funktionen slås sedan på. WiFi-funktionen är som standard PÅ efter att fjärrkontrollen har aktiverats.

Notera

- Denna funktion är endast tillgänglig för vissa modeller

Byte av batterier i fjärrkontrollen

1. Tryck på baksidan av fjärrkontrollen som är märkt med " enligt bilden, och tryck sedan ut locket till batterilådan i pilens riktning.
2. Byt ut två 7# (AAA 1,5V) torrbatterier och kontrollera att positionen för "+" polen och "-" polen är korrekt.
3. Sätt tillbaka locket till batterilådan

Meddelande

• Rikta fjärrkontrollens signalgivare mot mottagarfönstret på inomhusenheten under drift.
• Avständet mellan signalsändare och mottagarfönster bör inte vara mer än 8 m och det bör inte finnas några hinder mellan dem.
• Signalen kan lätt störas i rum där det finns lysrör eller trådlös telefon; fjärrkontrollen bör vara nära inomhusenheten under drift.
• Byt ut batterierna mot nya av samma modell när det är nödvändigt.
• När du inte använder fjärrkontrollen under en längre tid, ta ut batterierna.
• Om displayen på fjärrkontrollen är suddig eller om det inte finns någon display, byt ut batterierna.

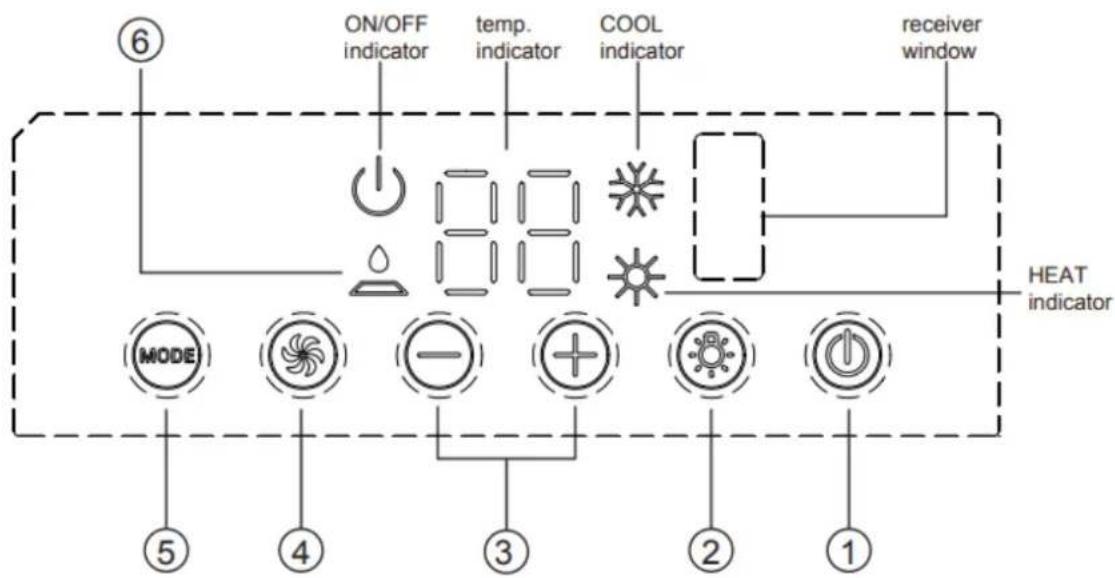

KONTROLLPANEL

Obs: Om fjärrkontrollen saknas kan du använda manöverpanelen.

Driften startar när du trycker på denna knapp och stoppas när du trycker på knappen igen

1. LIGHT-knappen

Tryck på den här knappen för att tända eller släcka displaybelysningen på inomhusenheten

1. (+/-)-knapp

Tryck på +-knappen för att öka enhetens inställda (drift)temperatur och tryck på --knappen för att minska enhetens inställda (drift)temperatur. Temperaturinställningsområdet är från 16\~30°C (61\~86 F)

1. Knapp FAN SPEED

Välj fläkthastighet LOW, MED, HIGH och TURBO (denna funktion gäller för en del av modellerna) i följd.

1. MODE-knapp

Välj driftläge, COOL, FAN, HEAT

1. FILTER CHECK indicator

Denna funktion är en påminnelse om att rengöra luftfiltret (normalt underhåll) för effektivare drift. Lampan tänds automatiskt när fläkten har varit i drift i mer än 250 timmar. Om lampan är tänd, stäng av och slå av enheten, ta ut luftfiltret och rengör det, sätt sedan tillbaka luftfiltret, slå på och slå på enheten, lampan kommer fortfarande att vara tänd, tryck på + knappen i 5s, lampan kommer att stängas av

INSTALLATIONSANVISNINGAR

FÖRE INSTALLATION

Provkör enheten med korrekt strömförsörjning. Se avsnittet om driftsinstruktioner i ägarhandboken Manuell drift och installation. Kontrollera att alla reglage fungerar korrekt och koppla sedan bort enhetens strömförsörjning.

WARNING

1. Rörliga delar kan orsaka personskador. Var försiktig när du testar enheten. Använd inte enheten med ytterhöljet borttaget.
2. Utomhusenheten kan inte installeras i den låga fördjupningen på fordonets tak. Den måste monteras på den plana ytan på fordonets tak för att säkerställa att regn, biltvättvatten, kondensvatten etc. kan dräneras på ett smidigt sätt. Inget vatten får samlas runt utomhusenheten, annars kan det orsaka felfunktion eller säkerhetsrisker eftersom vattnet rinner in i luftkonditioneringsanläggningen.
3. Använd den medföljande monteringsplattan för installationen, annars kan det leda till funktionsfel eller skador.

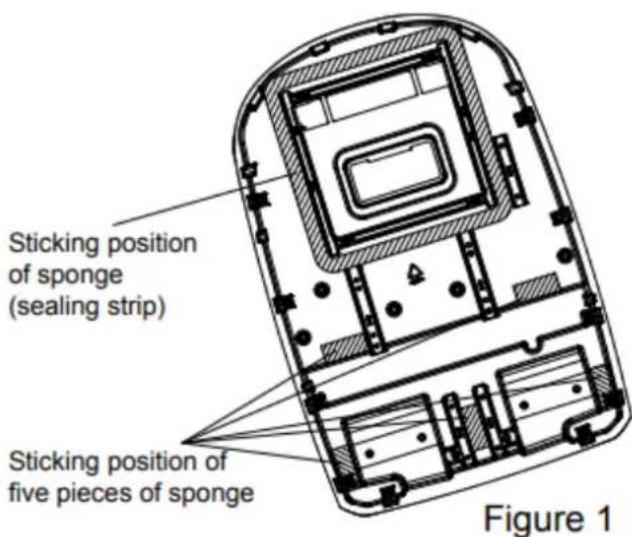

STEG 1 - FÄST SVAMPEN (TÄTNINGSLISTEN) OCH SVAMPEN PÅ UTOMHUSENHETEN

1. Före fastsättning ska du städa bort diverse föremål vid fastsättningspositionen (som visas i figur 1) på utomhusenhetens chassi för att säkerställa att fastsättningspositionen är ren;

2. Ta ut en bit svamp (tätningsremsa) och fem bitar svamp från tillbehören och riv av papperet på limytan och rikta in i kanten av positionen som visas i figur 1 för att fästa svampen.

Om svampen (tätningslisten) är skadad eller inte sitter fast i rätt läge måste du byta ut den mot en ny och fästa den ordentligt;

1. Kontrollera om svampen (tätningslisten) och svampen sitter ordentligt fast och se till att de inte faller av.

Luftkonditioneringen har konstruerats för användning i fritidsfordon.

Kontrollera fordonets tak för att avgöra om det kan bära både takenheten och takmonteringen utan ytterligare stöd. Kontrollera att monteringsområdet för innertaket inte kommer i konflikt med befintliga strukturer.

När platsen för din luftkonditionering har bestämts. Ett förstärkt och inramat tak. Hål måste skäras (om det inte finns något hål, se CASE B) eller så kan du använda befintliga ventilationshål (se CASE A)

CASE A.

Om det redan finns en takventil på den önskade monteringsplatsen för luftkonditioneringsanläggningen måste följande steg utföras:

1. Ta bort alla skruvar som håller fast takventilen i fordonet. Ta bort ventilationsöppningen och eventuell extra dekor. Ta försiktigt bort all kritning runt öppningen så att ytan blir ren.
2. Det kan vara nödvändigt att täta några av de gamla skruvhålen för takventilens montering som kan falla utanför luftkonditioneringsanläggningens baspanelspackning.
3. Undersök taköppningens storlek, om öppningen är mindre än 400x400mm måste öppningen förstoras

CASE B.

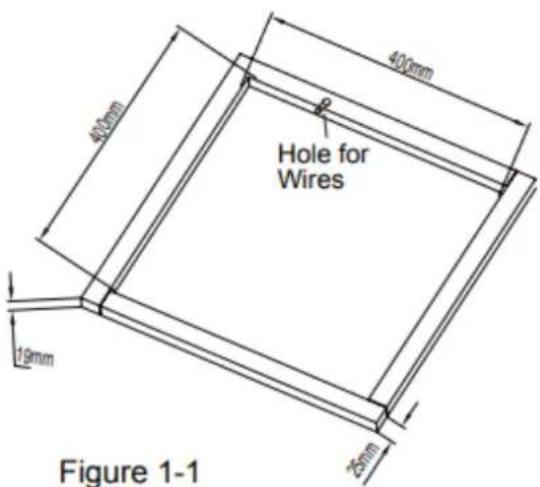

Om en takventilationsöppning inte används måste en ny öppning (se figur 1-1) skäras ut i fordonets tak. En motsvarande öppning måste också skäras ut i fordonets innertak, var försiktig när du skär ut taköppningen, för om taköppningen är belagd med matta kan den fastna. När öppningen i taket och innertaket har fått rätt storlek måste en ramkonstruktion placeras mellan den yttre takytan och innertaket. Den förstärkta ramkonstruktionen måste följa följande riktlinjer:

1. Den måste kunna bära både vikten av den takmonterade luftkonditioneringen och den invändiga takmonteringen

2. Den måste kunna hålla isär takets ytteryta och innertaket och stödja dem, så att ingen kollaps inträffar när luftkonditioneringsanläggningen på taket och innertaket skruvas ihop. En typisk stödram visas i figur 1-1

3. Det måste finnas en öppning genom ramen för strömförsörjningskablarna. Dra matningsledningarna genom ramen samtidigt som stödramen monteras.

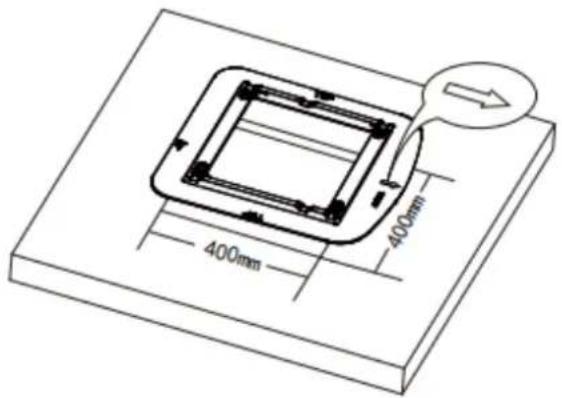

INSTALLATIONSMETOD FÖR MONTERINGSPLATTA

Om taket redan har en öppning på 400x400 mm.

Välj installationsposition för luftkonditioneringsanläggningen för fritidsfordon

Denna monteringsplatta för omkopplingsöppning är tillämplig för Gree luftkonditioneringsanläggning för fritidsfordon.

Öppningsstorleken för installationsporten på fordonets ovansida måste vara 400×400 mm.

Driftsmetod:

1. Avlägsna diverse runt installationsporten på fordonets ovansida och håll installationsytan plan;

2. Kontrollera om det finns hål eller spår på ytan av installationspositionen. Om ja, utför tätningsbehandling för att förhindra vattenläckage;

3. Fyll spåret på ytan där monteringsplattan kommer i kontakt med fordonets överdel med ohärdat tätningsmedel (maximal tjocklek är 1 cm); När monteringsplattan är installerad på fordonets överdel, fyll tätningsmedlet i mellanrummet mellan monteringsplattan och fordonets tak. Monteringsplattan ska vara tätt förseglad med fordonets tak för att förhindra vattenläckage.
4. Montera den i öppningen på fordonets ovansida i enlighet med pilens riktning (pilens riktning ska vara densamma som fordonets huvud).

1. Luftkonditioneringen på taket måste monteras på ett plant plan från fram till bak och från sida till sida när fordonet är parkerat på ett plant plan. Figur 2 visar maximalt tillåtna grader som enheten kan monteras över eller under nivån.
2. Om fordonets tak lutar (inte är plant) så att luftkonditioneringen på taket inte kan monteras inom de maximalt tillåtna gradspecifikationerna, måste ett utvändigt utjämningsstöd läggas till för att få enheten i nivå. En typisk utjämningsskiva visas i figur 3.
3. När luftkonditioneringsanläggningen på taket har nivellerats kan det krävas ytterligare shimsning ovanför innertaksenheten. Den takmonterade luftkonditioneringen och den invändiga takmonteringen måste vara vinkelräta mot varandra innan de fästs ihop.
4. När monteringshålen är ordentligt förberedda tar du bort kartongen och transportkuddarna runt luftkonditioneringsanläggningen på taket. Lyft försiktigt upp enheten ovanpå fordonet. Använd inte det yttre plasthöljet för att lyfta. Placera den takmonterade luftkonditioneringen över det förberedda monteringshålet.
5. Den främre delen av luftkonditioneringens utomhusenhet måste vara i samma riktning som fordonet, vilket är användbart för att minska vindmotståndet.

1. Öppna förpackningen och ta ut utomhusenheten
   a) När du tar ut utomhusenheten efter att ha packat upp den, lyft inte luftutsläppsgallret på baksidan av ytterhöljet (se Figur 4-1).

2. Placera utomhusenheten på monteringsplattan vid omkopplingsöppningen.

a) Lyft upp utomhusenheten. Under förflyttningen är det strängt förbjudet att lyfta plasthöljet på luftkonditioneringsanläggningens ytterenhet.
b) Sätt den på monteringsplattan på den förberedda kopplingsöppningen så att tätningslisten på utomhusenheten passar ihop med spåret på monteringsplattans yta. Dra inte i utomhusenheten. I annat fall kan tätningen falla av.

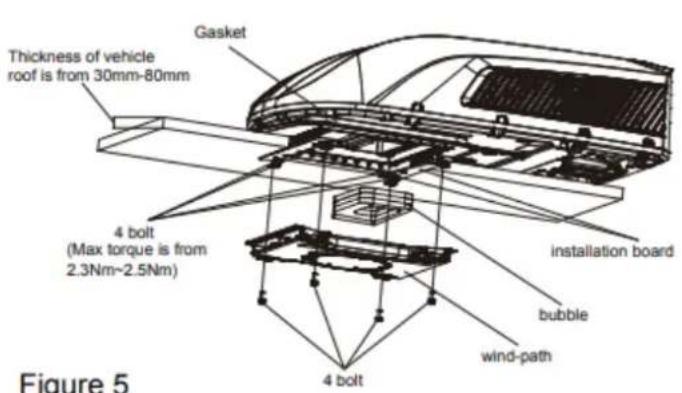

STEG 4 - INSTALLATION AV TAKMONTERINGEN

Se till att du har matchat luftkonditioneringsanläggningen på taket och den invändiga takmonteringen på rätt sätt. Var försiktig innan du drar åt bultarna:

1. Den tillämpliga tjockleken på fordonstak varierar mellan 30 mm och 80 mm.
2. Innan bultarna dras åt, skruva i de fyra bultarna manuellt och förbjud att skruva med väld.
3. Vid skruvning av bultar kan du använda ett automatiskt verktyg. Dra inte åt en bult helt och hållet och dra sedan åt andra bultar, för att förhindra att skruvgångan fastnar.
4. Det maximala åtdragningsmomentet varierar mellan 2,3 Nm och 2,5 Nm

Följande steg-för-steg-instruktioner måste utföras i följande ordning för att säkerställa korrekt

1. Ta försiktigt ut takmonteringen ur kartongen.
2. Ta bort takgallret från takmonteringen.
3. Bär sedan upp utomhusenheten på fordonets tak och rikta in den mot öppningarna på fordonets tak. Använd 2 uppsättningar monteringsplattor och 4 skruvbultar för att montera utomhusenheten. När det gäller montering av monteringsplattans underdel ska de 4 långa bultarnas hål först riktas in mot de 4 hålen på respektive adapter och sedan måste de övre planen på de två monteringsplattornas underkant överlappa med fordonstakets underyta. (Se figur 5).
4. Du måste starta (gänga) monteringsbultarna för hand för att undvika korstägning. STARTA INTE MONTERINGSBULTARNA MED EN LUFTPISTOL. Monteringsbultarna ska dras åt, processen är avslutad när bottenpanelpackningen har komprimerats jämnt.
5. Innan du installerar luftkanalaggregatet i inomhusenheten i fritidsfordonets luftkonditionering, montera skumaggregatet enligt tjockleken på fordonets topp. Efter simulerad installation, använd en lämplig mängd svamp och skumaggregat. Klistra fast svampen och skumaggregatet med dubbelhäftande tejp (förberedd av användaren) (se figur 5-1, figur 5-2).
6. Montera skummaterialet på luftkanalenheten. Använd 4 skruvbultar för att fästa luftkanalenheten på monteringsplattan. När du har anslutit utomhusenheten till inomhusenheten ska du kontrollera om skumplasten har lossnat (se bild 5).

Se till att all strömförsörjning till enheten är fränkopplad innan du utför något arbete på enheten för att undvika risken för stötar eller personskador och/eller skador på utrustningen. När den invändiga takmonteringsramen är ordentligt fastsatt på den takmonterade luftkonditioneringen måste följande elektriska anslutningar utföras.

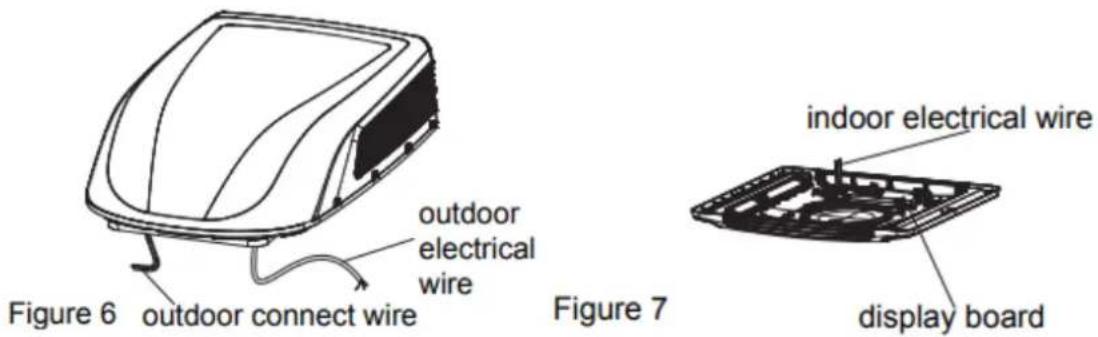

1. Som framgår av figur 6 har utomhusenheten två uppsättningar utgående kablar, nämligen strömkabeln (hög ström) respektive styrsignalkabeln. Den förstnämnda ska anslutas direkt till strömförsörjningsterminalen medan den sistnämnda ska anslutas till inomhusenhetens styrsignalkabel.

2. Som framgår av figur 7 har inomhusenheten en uppsättning styrsignalkablar med totalt 1 kopplingsplintar.

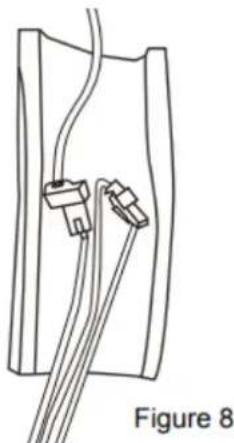

3. Anslut dockningsplintarna på inomhusenheten och utomhusenheten, se bild 8.

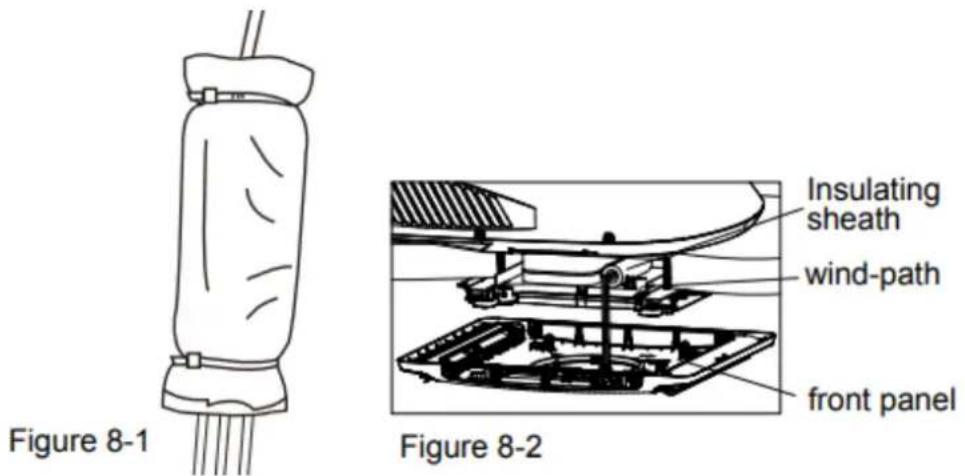

1. Använd skyddshylsa för att linda in kabelterminalen, fäst skyddshylsan och använd sedan buntband för att bunta ihop dem ordentligt

Obs!

1. Kabelns fästposition måste vara i båda ändarna av kopplingsplinten.

2. Innan du monterar frontpanelen på inomhusenheten ska du lägga den värmeisolerande manteln ovanpå luftkanalen.

För att slutföra installationen och systemets utcheckningskrav måste följande steg utföras

1. Kontrollera termostatens position. Kontrollera att termostaten är dragen genom hållarstyrningen och inte vidrör någon metallyta.
2. Fäst takgallret i takmonteringens vindkanal med 4 skruvar. (se bild 9).
3. Montera friskluftsfiltret och luftintagsgrillen. Tryck på "PUSH" och lås med spännen.
4. Slå på strömförsörjningen och kontrollera att enheten fungerar eller inte.
5. När inomhusenheten är monterad, om gapet mellan panelen och fordonets överdel inte är jämnt, be tillverkaren att justera det enligt monteringsstatus

Om du har problem med luftkonditioneringen i ditt fritidsfordon bör du läsa denna guide innan du kontaktar din servicerepresentant.

Problem	Möjlig orsak	Lösning
Enheten kan inte starta	Enheten kanske inte är korrekt ansluten till strömförsörjningen	Kontrollera fordonets strömförsörjning och se till att den är korrekt ansluten
Enheten kan inte kyla rummet	Luftkonditioneringsanläggningen på taket är inte i nivå.Temperaturinställningen är för hög.Luftfiltret är smutsigt.Rummet var redan mycket varmt innan enheten sattes på.	Montera luftkonditioneringen på taket så plant som möjligt från fram till bak och från sida till sida när bilen är parkerad.Kontrollera att luftkonditioneringen är korrekt monterad och i våg.Återställ fjärrkontrollen till en lägre temperaturinställning.Ta bort och rengör filtret.Låt det ta tillräckligt lång tid för enheten att kyla rummet.
Enheten ger ifrån sig ljud	Enheten är klick och gurgel.	Dessa ljud är normala under drift av enheten.
Det droppar vatten inuti enheten	Baspannans packning har inte komprimerats jämnt.	Monteringsbultarna ska dras åt jämnt genom att packningen i bottenplattan trycks ihop.
Enheten har is eller frost på slingorna	Temperaturen är låg inomhus.Filtret är smutsigt.	Välj FAN-läge med HÖG fläkthastighet.Ta bort och rengör filtret

FELKODE

När luftkonditioneringsanläggningen är onormal visas felkoder (de kan inte försvinna även efter återinkoppling) på luftkonditioneringsanläggningen: C*, E*, F*, H*, L*, P*, U*, J*, e* ("*" representerar siffror eller bokstäver) (exempelvis den funktionella displaykoden som introduceras i ägarhandboken. Vänligen stäng av enheten och kontakta Gree utsedda underhållscenter

NORMALA UNDERHÅLLSPROCEDURER

Aktivitet	Frekvens
Ta bort locket och tvätta kondensorspolen	Två gånger per år.
Rengör filtret (tätare rengöring kan behövas beroende på luftkvaliteten)	När luftkonditioneringsanläggningens FILTER CHECK-lampa tänds

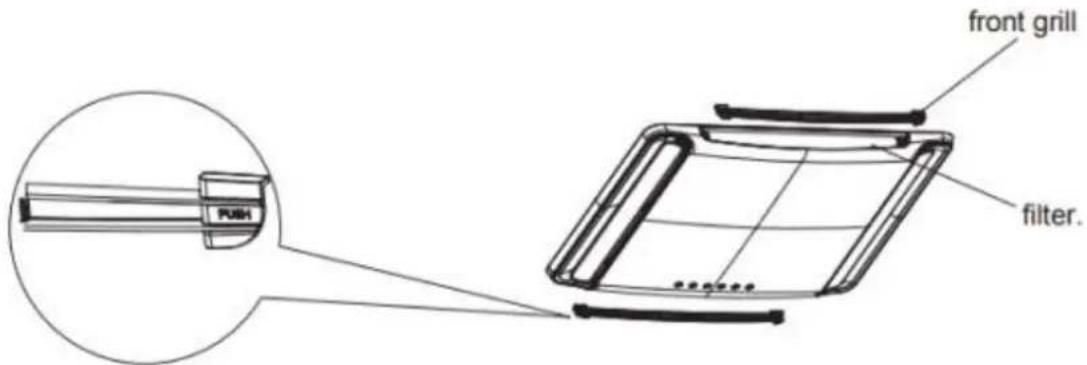

HUR MAN TAR BORT LUFTFILTRET

Skjut in luftintagsgrillens båda sidor på de ställen som är markerade med "PUSH". Öppna luftintagsgallret och ta sedan ut friskluftsfiltret.

Tvätta bort damm från luftfiltren med rent vatten eller dammsug filtret med en elektrisk hushållsdammsugare.

WARNING

UNDERLÄTENHET ATT FÖLJA ANVISNINGARNA KAN LEDA TILL ALLVARLIG PERSONSKADA

1. Vidrör inte kondensatorterminalerna utan elektrisk urladdning, kondensatorn kan fortfarande ha hög spänning även om strömförsörjningen är avstängd
2. Var försiktig när du underhåller kylsystemet, som har ett högt inre tryck.
3. Blockera inte filtret och inomhusluftintaget för att förhindra vattenläckage.

HANDBOK FÖR SPECIALISTER

Krav på lämplighet för underhållspersonal (reparationer bör endast utföras av specialister).

1. Alla personer som arbetar med eller bryter sig in i en köldmediekrets ska inneha ett giltigt certifikat från en branschackrediterad bedömningsmyndighet, som godkänner deras kompetens att hantera köldmedier på ett säkert sätt i enlighet med en branschgodkänd bedömningsspecifikation.
2. Service får endast utföras enligt rekommendationer från utrustningens tillverkare. Underhåll och reparation som kräver hjälp av annan kvalificerad personal skall utföras under överinseende av den person som är behörig att använda brandfarliga köldmedier.

Säkerhetsförberedande arbete

Den maximala påfyllningsmängden för köldmedium visas i följande tabell (Obs: Se typskylten för laddningsmängd för R32).

Rumsyta (m2)	/	4	7	10	15
Maximal laddning (kg)	<1.224	2.50	3.31	3.96	4.85

Innan arbete påbörjas på system som innehåller brandfarliga köldmedier måste säkerhetskontroller utföras för att säkerställa att risken för antändning minimeras. Vid reparation av kylsystemet ska följande försiktighetsätgärder följas innan arbete utförs på systemet.

- Arbetsförfarande

Arbetet ska utföras enligt ett kontrollerat förfarande för att minimera risken för att en brandfarlig gas eller ånga finns närvarande under arbetets gång.

- Allmänt arbetsområde

All underhållspersonal och andra som arbetar i närområdet ska instrueras om vilken typ av arbete som ska utföras. Arbete i tränga utrymmen skall undvikas. Området runt arbetsytan ska vara avgränsat. Säkerställ att förhållandena inom området har gjorts säkra genom kontroll av brandfarligt material.

- Kontroll av förekomst av köldmedium

Området ska kontrolleras med en lämplig köldmediedetektor före och under arbetet, för att säkerställa att teknikern är medveten om potentiellt giftiga eller brandfarliga atmosfärer. Säkerställ att den läcksökningsutrustning som används är lämplig för användning med alla tillämpliga köldmedier, dvs. gnistfri, tillräckligt tätad eller egensäker.

• Förekomst av brandsläckare

Om något hett arbete ska utföras på kylutrustningen eller tillhörande delar, ska lämplig brandsläckningsutrustning finnas tillgänglig. Ha en pulver- eller CO2-brandsläckare i anslutning till laddningsområdet.

- Inga antändningskällor

Ingen person som utför arbete i samband med ett kylsystem som innebär att rörledningar exponeras får använda antändningskällor på ett sådant sätt att det kan leda till brand- eller explosionsrisk. Alla möjliga antändningskällor, inklusive cigarettrökning, ska hållas tillräckligt långt borta från platsen för installation, reparation, borttagning och bortskaffande, under vilken köldmedium eventuellt kan släppas ut i det omgivande utrymmet. Innan arbetet påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfaror eller antändningsrisker. Skyltar med "Rökning förbjuden" ska sättas upp.

- Ventilerat område

Se till att området är öppet eller att det är tillräckligt ventilerat innan du bryter dig in i systemet eller utför något hett arbete. En viss grad av ventilation ska fortsätta under den period som arbetet utförs. Ventilationen ska på ett säkert sätt sprida eventuellt frigjort köldmedium och helst leda ut det externt i atmosfären.

- Kontroller av kylutrustningen

När elektriska komponenter byts ut ska de vara lämpliga för ändamålet och ha rätt specifikation. Tillverkarens riktlinjer för underhåll och service ska alltid följas. Om du är osäker ska du kontakta tillverkarens tekniska avdelning för hjälp.

Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedier:

• Den faktiska köldmediefyllningen är i enlighet med rummets storlek inom vilket de köldmedieinnehållande delarna är installerade;
• Ventilationsmaskineriet och ventilationsutsläppen fungerar tillfredsställande och är inte blockerade;
• Om en indirekt kylkrets används ska den sekundära kretsen kontrolleras med avseende på förekomst av köldmedium;
• Märkning till utrustningen fortsätter att vara synlig och läsbar. Markeringar och skyltar som är oläsliga ska korrigeras;
• Kylrör eller komponenter är installerade på en plats där det är osannolikt att de kommer att utsättas för något ämne som kan korrodera komponenter som innehåller köldmedium, sävida inte komponenterna är

tillverkade av material som är naturligt motständskraftiga mot korrosion eller är lämpligt skyddade mot sådan korrosion.

- Kontroller av elektrisk utrustning

Reparation och underhåll av elektriska komponenter ska innefatta inledande säkerhetskontroller och komponentinspektion. Om det finns ett fel som kan äventyra säkerheten får ingen elektrisk ström anslutas till kretsen förrän felet har åtgärdats på ett tillfredsställande sätt. Om felet inte kan åtgärdas omedelbart, men det är nödvändigt att fortsätta driften, ska en lämplig tillfällig lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter är informerade.

Inledande säkerhetskontroller ska omfatta:

• Att kondensatorer laddas ur: detta ska göras på ett säkert sätt för att undvika risken för gnistbildning;
• Att inga strömförande elektriska komponenter eller ledningar exponeras under laddning, återvinning eller rensning av systemet;
• Att det finns kontinuitet i jordförbindelsen.

Vid reparationer av förseglade komponenter skall all elförsörjning kopplas bort från den utrustning som repareras innan förseglade lock etc. avlägsnas. Om det är absolut nödvändigt att ha en elektrisk försörjning till utrustningen under service, ska en permanent fungerande form av läckagedetektering placeras vid den mest kritiska punkten för att varna för en potentiellt farlig situation.

Särskild uppmärksamhet skall ägnas åt följande för att säkerställa att höljet inte förändras på ett sådant sätt att skyddsnivån påverkas vid arbete på elektriska komponenter. Detta inkluderar skador på kablar, överdrivet antal anslutningar, terminaler som inte är tillverkade enligt originalspecifikationen, skador på tätningar, felaktig montering av genomföringar etc.

• Se till att apparaten är säkert monterad.
• Se till att tätningar eller tätningsmaterial inte har försämrats så mycket att de inte längre kan förhindra att brandfarliga atmosfärer tränger in. Utbytesdelar ska vara i enlighet med tillverkarens specifikationer. OBS: Användning av silikontätning kan hämma effektiviteten hos vissa typer av läcksökningsutrustning. Egensäkra komponenter behöver inte isoleras innan man börjar arbeta på dem.

Reparation av egensäkra komponenter

Applicera inga permanenta induktiva eller kapacitansbelastningar på kretsen utan att först försäkra dig om att dessa inte överskrider den tillåtna spänningen och strömmen för den utrustning som används.

Egensäkra komponenter är de enda som man kan arbeta med under spänning i närvaro av en brandfarlig atmosfär. Testapparaten ska ha rätt märke.

Byt endast ut komponenter med delar som specificeras av tillverkaren. Andra delar kan leda till att köldmedium antänds i atmosfären vid ett läckage.

Kabeldragning

Kontrollera att kablarna inte utsätts för slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. Kontrollen ska också ta hänsyn till effekterna av åldrande eller kontinuerlig vibration från källor som kompressorer eller fläktar.

Under inga omständigheter får potentiella antändningskällor användas vid sökning efter eller detektering av köldmedieläckage. En halogenbrännare (eller någon annan detektor som använder en öppen låga) får inte användas.

Metoder för upptäckt av läckage

Följande metoder för läcksökning anses vara godtagbara för alla köldmediesystem.

Elektroniska läckagedetektorer kan användas för att upptäcka köldmedieläckage, men när det gäller brandfarliga köldmedier kanske känsligheten inte är tillräcklig eller så kan den behöva kalibreras om.

(Detekteringsutrustningen ska kalibreras i ett köldmediefritt område.) Se till att detektorn inte utgör en potentiell antändningskälla och att den är lämplig för det köldmedium som används. Läckagedetekteringsutrustning ska ställas in på en procentandel av köldmediets LFL och ska kalibreras för det köldmedium som används, och lämplig procentandel gas (högst 25 %) ska bekräftas.

Läcksökningsvätskor är lämpliga för användning med de flesta köldmedier, men användning av rengöringsmedel som innehåller klor ska undvikas eftersom kloret kan reagera med köldmediet och korrodera kopparröret.

Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas.

Om ett läckage av köldmedium upptäcks som kräver lödning, ska allt köldmedium återvinnas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet som ligger långt från läckan. För apparater som innehåller brandfarliga köldmedier ska syrefri kvävgas (OFN) sedan spolas genom systemet både före och under lödningsprocessen.

Avlägsnande och evakuering

När man bryter sig in i köldmediekretsen för att utföra reparationer - eller för något annat ändamål - ska konventionella förfaranden användas. För brandfarliga köldmedier är det dock viktigt att bästa praxis följs eftersom brandfarlighet är en faktor. Följande procedur ska följas:

• avlägsna köldmedium;
- spola kretsen med inert gas; evakuera;
- Spola igen med inert gas;
- öppna kretsen genom skärning eller lödning.

Köldmediumladdningen ska återvinnas i rätt återvinningscylindrar. För apparater som innehåller brandfarliga köldmedier ska systemet "spolas" med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syrgas får inte användas för att spola köldmediesystem.

För apparater som innehåller brandfarliga köldmedier ska spolning uppnås genom att bryta vakuumet i systemet med OFN och fortsätta att fylla på tills arbetstrycket uppnås, sedan ventilera till atmosfären och slutligen dra ner till vakuum. Denna process ska upprepas tills det inte finns något köldmedium i systemet. När den sista OFN-laddningen har använts ska systemet avluftas till atmosfärstryck så att arbetet kan påbörjas. Detta moment är absolut nödvändigt om lödning av rören skall kunna utföras.

Se till att utloppet för vakuumpumpen inte är nära några antändningskällor och att det finns tillgång till ventilation.

Laddningsprocedurer

Utöver konventionella laddningsförfaranden ska följande krav uppfyllas

- Se till att kontaminering av olika köldmedier inte sker vid användning av påfyllningsutrustning. Slangar eller ledningar ska vara så korta som möjligt för att minimera mängden köldmedium som finns i dem.

• Cylindrarna ska förvaras upprättstående.
• Se till att kylsystemet är jordat innan systemet fylls på med köldmedium.
• Märk systemet när laddningen är klar (om det inte redan är gjort).
• Var ytterst försiktig så att kylsystemet inte överfylls.

Före återladdning av systemet skall det tryckprovas med lämplig spolgas. Systemet ska täthetsprovas efter avslutad laddning men före idrifttagning. Ett uppföljande läckagetest ska utföras innan anläggningen lämnas.

Avveckling

Innan denna procedur utförs är det viktigt att teknikern är helt bekant med utrustningen och alla dess detaljer. Det är god praxis att återvinna alla köldmedier på ett säkert sätt. Innan arbetet påbörjas ska ett olje- och köldmedieprov tas om analys krävs före återanvändning av det återvunna köldmediet. Det är viktigt att det finns tillgång till elkraft innan arbetet påbörjas.

a. Bekanta dig med utrustningen och dess funktion.
b. Isolera systemet elektriskt.
c. Innan du börjar proceduren, se till att:

a. mekanisk hanteringsutrustning finns tillgänglig, om så krävs, för hantering av köldmediecylindrar;
b. all personlig skyddsutrustning finns tillgänglig och används på rätt sätt;
c. Återhämtningsprocessen övervakas hela tiden av en kompetent person;
d. återvinningsutrustning och cylindrar överensstämmer med tillämpliga standarder.

d. Pumpa ner köldmediesystemet, om möjligt.

e. Om det inte är möjligt att skapa vakuum ska du skapa ett grenrör så att köldmediet kan avlägsnas från olika delar av systemet.
f. Se till att cylindern är placerad på vägen innan återställning sker.
g. Starta bärgningsmaskinen och använd den enligt tillverkarens anvisningar.
h. Överfyll inte flaskorna. (Inte mer än 80 % av volymen i vätskeform).
i. Överskrid inte flaskans maximala arbetstryck, inte ens tillfälligt

j. När flaskorna har fyllts på korrekt och processen har slutförts ska du se till att flaskorna och utrustningen omedelbart avlägsnas från platsen och att alla avstängningsventiler på utrustningen stängs.
k. Återvunnet köldmedium får inte fyllas på i ett annat kylsystem om det inte har rengjorts och kontrollerats.

Märkning

Utrustningen ska märkas med en etikett som anger att den har tagits ur drift och tömts på köldmedium. Etiketten ska vara daterad och undertecknad. För apparater som innehåller brandfarliga köldmedier ska du se till att det finns etiketter på utrustningen som anger att utrustningen innehåller brandfarliga köldmedier.

Återhämtning

Vid borttagning av köldmedium från ett system, antingen för service eller avveckling, rekommenderas god praxis att alla köldmedier avlägsnas på ett säkert sätt.

Se till att endast lämpliga köldmedieåtervinningscylindrar används vid överföring av köldmedium till cylindrar. Se till att rätt antal cylindrar för den totala systemladdningen finns tillgängliga. Alla cylindrar som ska användas är avsedda för det återvunna köldmediet och märkta för det köldmediet (dvs. specialcylindrar för återvinning av köldmedium). Cylindrarna ska vara kompletta med tryckavlastningsventil och tillhörande avstängningsventiler i gott skick. Tomma återvinningscylindrar evakueras och, om möjligt, kyls innan återvinning sker.

Återvinningsutrustningen ska vara i gott skick med en uppsättning instruktioner för den utrustning som finns till hands och ska vara lämplig för återvinning av alla lämpliga köldmedier, inklusive, i tillämpliga fall, brandfarliga köldmedier. Dessutom skall en uppsättning kalibrerade vågar finnas tillgångliga och vara i gott skick. Slangarna ska vara kompletta med läckagefria kopplingar och i gott skick. Innan återvinningsmaskinen används ska du kontrollera att den är i tillfredsställande skick, har underhållits på rätt sätt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning i händelse av köldmedieutsläpp. Kontakta tillverkaren om du är osäker.

Det återvunna köldmediet ska återlämnas till köldmedieleverantören i rätt återvinningscylinder och en relevant avfallsöverföringsnota ska ordnas. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar. Om kompressorer eller kompressoroljor ska tas bort, se till att de har evakuerats till en acceptabel nivå för att säkerställa att det inte finns något brandfarligt köldmedium kvar i smörjmedlet. Evakueringsprocessen skall utföras innan kompressorn återlämnas till leverantören. Endast elektrisk uppvärmning av kompressorhuset får användas för att påskynda denna process. När olja dräneras från ett system ska det ske på ett säkert sätt

Denna märkning anger att denna produkt inte får slängas tillsammans med annat hushållsavfall inom hela EU. För att förhindra eventuella skador på miljön eller människors hälsa från kontrollerad avfallshantering, återvinn den på ett ansvarsfullt sätt för att främja en hållbar återanvändning av materialresurser. För att returnera din använda enhet, använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan ta emot produkten för miljösäker återvinning. R32: 675

NORSK

Innhold

- Generelt arbeidsområde
