GEBRUIKSAANWIJZING RTA-3600i Mestic

Gimeg Nederland B.V.

Atoomweg 99

3542AA Utrecht

The Netherlands

Made in China

Indoor Unit

mestic

ROOFTOP AIR CONDITIONER RTA-36001

Voltage: 220-240 AC

Frequency: 50 Hz

Cooling mode

Power: 3600 W

Power input: 1100 W

Heating mode

Power: 3400 W

Power input: 950 W

Net weight: 2.7 KG

S/N: INK-

Gimeg Nederland B.V.

Atoomweg 99

3542AA Utrecht

The Netherlands

Made in China

ÉLÉMENTS D'EMBALLAGE

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
• Wanneer koudemiddel lekt of moet worden afgevoerd tijdens installatie, onderhoud of demontage, moet dit worden behandeld door gecertificeerde professionals of anderszins in overeenstemming met de plaatselijke wet- en regelgeving.

Toestel gevuld met brandbaar gas R32.

Lees eerst de gebruikershandleiding voordat u het apparaat installeert en gebruikt.

Lees eerst de installatiehandleiding voordat u het apparaat installeert.

Lees eerst de servicehandleiding voordat u het apparaat repareert.

HET KOELMIDDEL

• Om de werking van de unit te realiseren, circuleert er een speciaal koelmiddel in het systeem. Het gebruikte koelmiddel is het fluoride R32, dat speciaal wordt gereinigd. Het koelmiddel is brandbaar en reukloos. Bovendien kan het onder bepaalde omstandigheden tot explosies leiden. Maar de ontvlambaarheid van het koelmiddel is erg laag. Het kan alleen door vuur worden ontstoken.
• Vergeleken met gewone koelmiddelen is R32 een niet-vervuilend koelmiddel dat de ozonlaag niet aantast. De invloed op het broeikaseffect is ook kleiner. R32 heeft zeer goede thermodynamische eigenschappen die leiden tot een zeer hoge energie-efficiëntie. De units hoeven daarom minder vaak te worden gevuld.

WAARSCHUWING:

• Toestel gevuld met brandbaar gas R32.
• Het apparaat moet worden geïnstalleerd, gebruikt en opgeslagen in een ruimte met een vloeroppervlak van meer dan 4 m2.
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastoestel of een werkend elektrisch verwarmingselement).
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte waar de grootte van de ruimte overeenkomt met de gespecificeerde bedrijfsruimte.
• Het apparaat moet zo worden opgeslagen dat mechanische schade wordt voorkomen.
• Kanalen die zijn aangesloten op een apparaat mogen geen ontstekingsbron bevatten.
• Houd alle vereiste ventilatieopeningen vrij van obstructies.
• Niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen geen geur mogen bevatten.
• Gebruik geen andere dan de door de fabrikant aanbevolen middelen om het ontdooiproces te versnellen of schoon te maken.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant.
• Mocht reparatie nodig zijn, neem dan contact op met het dichtstbijzijnde geautoriseerde servicecentrum. Reparaties die worden uitgevoerd door niet-gekwalificeerd personeel kunnen gevaarlijk zijn.
• De nationale gasvoorschriften moeten worden nageleefd.
  • Lees de handleiding van de specialist.

VOORZORGSMAATREGEL BIJ INSTALLATIE WAARSCHUWING

• Houd u aan alle geldende voorschriften en verordeningen.
• Gebruik geen beschadigd of niet-standaard netsnoer.
• Wees voorzichtig tijdens installatie en onderhoud. Verbied onjuiste bediening om elektrische schokken, ongevallen en andere ongelukken te voorkomen.
• Open de horizontale jaloezie van de binnenunit met de hand voordat u het apparaat inschakelt. Anders kan de koele lucht niet naar buiten worden geblazen en komt er condenswater op de horizontale louver.

Bereik bedrijfstemperatuur

Aanbevolen werktemperatuurbereik: -5 \~ 46°C (verwarming: -5\~24°C/koeling: +18\~46°C). De buitenunit kan stoppen met werken vanwege verschillende soorten beveiliging binnen het bedrijfstemperatuurbereik.

Keuze van de installatielocatie

Basisvereiste

Als u het toestel op de volgende plaatsen installeert, kan dit storingen veroorzaken. Raadpleeg de plaatselijke dealer als dit onvermijdelijk is:

1. De plaats met sterke warmtebronnen, dampen, ontvlambaar of explosief gas of vluchtige voorwerpen die zich in de lucht verspreiden.
2. De plaats met hoogfrequente apparaten (zoals lasapparaten, medische apparatuur).
3. De plaats in de buurt van de kust.
4. De plaats met olie of dampen in de lucht.
5. De plek met zwavelhoudend gas.
6. Andere plaatsen met speciale omstandigheden.
7. Deze airco-eenheid wordt alleen gebruikt voor voertuigen zonder concaaf of convex oppervlak aan de bovenkant.
8. Verbied het gebruik van deze airconditioner tijdens het starten van het voertuig of tijdens het rijden.
9. Verbied de stroomtoevoer naar de airco-eenheid via de stroomtoevoer van het voertuig.

Behoefte aan airconditioner

1. De luchtinlaat moet ver verwijderd zijn van obstakels en plaats geen voorwerpen in de buurt van de luchtuitlaat. Anders beïnvloedt dit de straling van de warmteafvoerbuis.
2. Kies een locatie waar het geluid en de uitstromende lucht van de buitenunit geen invloed hebben op de buurt.
3. Doe uw best om ver uit de buurt van fluorescentielampen te blijven.
4. Het apparaat mag niet in de wasruimte worden geïnstalleerd.

Vereisten voor elektrische aansluiting

Veiligheidsmaatregel

1. Volg de elektrische veiligheidsvoorschriften bij het installeren van het apparaat.
2. Gebruik een gekwalificeerd voedingscircuit in overeenstemming met de plaatselijke veiligheidsvoorschriften.
3. Voor apparaten met type Y-bevestiging moet de gebruiksaanwijzing inhoudelijk het volgende bevatten. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens serviceagent of gelijk gekwalificeerde personen om gevaar te voorkomen.
4. Sluit de stroomdraad, neutrale draad en aardedraad van het stopcontact goed aan.
5. Zorg ervoor dat u de stroomtoevoer afsluit voordat u werkzaamheden uitvoert die verband houden met elektriciteit en veiligheid.
6. Sluit de stroom niet aan voordat de installatie is voltooid.
7. De airconditioner is een eersteklas elektrisch apparaat. Het moet goed worden geaard met een speciaal aardingsapparaat door een vakman. Zorg ervoor dat het apparaat altijd goed is geaard, anders kan het elektrische schokken veroorzaken.
8. De geelgroene draad of groene draad in airconditioner is aardedraad, die niet voor andere doeleinden kan worden gebruikt.
9. De aardingsweerstand moet voldoen aan de nationale elektrische veiligheidsvoorschriften.
10. Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften
11. Specificatie van de zekering op het moederbord: T15AH 250V; de maximale stroom door de zekering kan niet meer dan 15A zijn.

EEN PAAR WOORDEN OVER UW NIEUWE AIRCONDITIONER

Bedankt voor het kiezen van de Recreational Vehicle Air Conditioner.

Deze handleiding geeft u alle informatie voor installatie, bediening en onderhoud. Neem een paar minuten de tijd om te ontdekken hoe u het meeste koelcomfort en een zuinige werking uit uw nieuwe airconditioner kunt halen.

Bewaar deze handleiding voor toekomstig gebruik.

Een alpolige uitschakelaar met een contactscheiding van minstens 3 mm in alle polen moet worden aangesloten in vaste bedrading.

Inclusief een luchtschakelaar met geschikte capaciteit, capaciteit luchtschakelaar:10A.

De luchtschakelaar zou de magneetgesp en het verwarmen gespfunctie moeten omvatten, kan het kringskortsluiting en overbelasting beschermen.

1. Alle bedrading moet voldoen aan de plaatselijke en landelijke elektrische voorschriften. Alle bedrading moet worden geïnstalleerd door gekwalificeerde elektriciens. Neem contact op met een gekwalificeerde elektricien als u vragen hebt over de volgende instructies.
2. Controleer de beschikbare voeding en los eventuele bedradingsproblemen op VOORDAT u dit apparaat installeert en gebruikt.
3. Deze airconditioner is ontworpen om te werken op een 220-240V AC, 50Hz, 1-fase voeding.
4. De bedradingsschema's bevinden zich op het deksel van de bedieningskast. De bedradingsschema's van de montage-eenheid bevinden zich op het plafondpaneel.
5. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of gelijk gekwalificeerde personen om gevaar te voorkomen.
6. Het elektrische schema kan zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg welke op het apparaat is aangebracht.

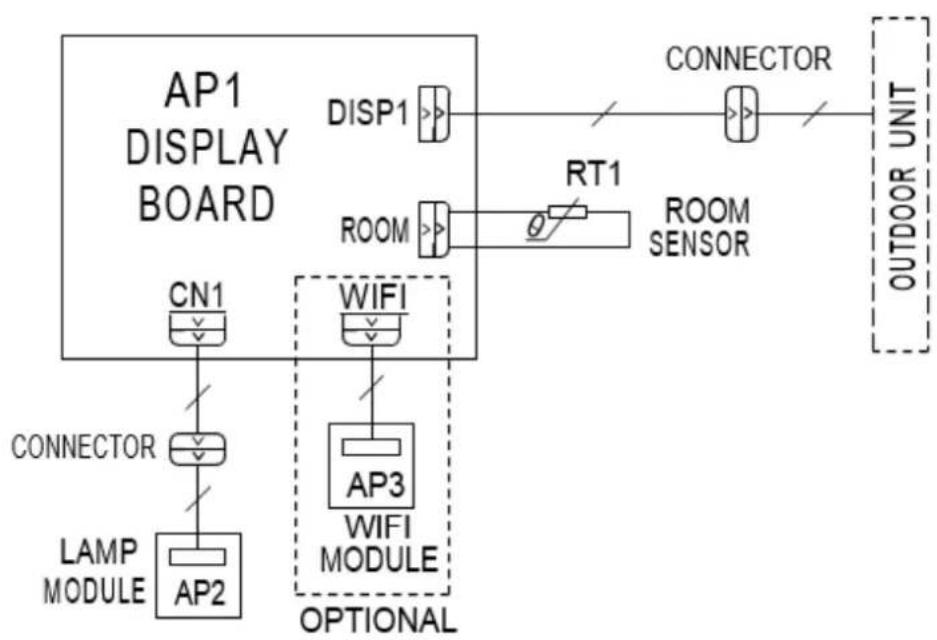

Ceiling Assembly

Inleiding voor knoppen op afstandsbediening

Opmerking:

• Dit is een universele afstandsbediening die gebruikt kan worden voor multifunctionele airconditioners. Als een airconditionermodel geen specifieke functie heeft en de bijbehorende knop wordt ingedrukt, blijft het apparaat in de oorspronkelijke status werken.
• Na het inschakelen van de stroom geeft de airconditioner een geluidssignaal en brandt de bedrijfsindicator "© Nu kunt u de airconditioner bedienen met de afstandsbediening.
• Wanneer de stroom is ingeschakeld en er op een knop van de afstandsbediening wordt gedrukt, knippert het signaalpictogram " "op de afstandsbediening één keer. De airconditioner geeft een geluidssignaal, wat aangeeft dat het signaal naar de airconditioner is verzonden.

Aan/uit-knop

- Druk op deze knop om de airconditioner aan te zetten. Druk nogmaals op deze knop om de airconditioner uit te schakelen.

Modusknop

- Druk op deze knop om de gewenste werkingsmodus te selecteren.

• In de modus "AUTO" werkt de airconditioner automatisch op basis van de omgevingstemperatuur. De ingestelde temperatuur kan niet worden gewijzigd en wordt niet weergegeven. Door op de knop "FAN" te drukken, kan de ventilatorsnelheid worden aangepast.
• Druk in de modus "COOL" op de knop "+" of "-" om de ingestelde temperatuur te wijzigen. Druk op de knop "FAN" om de ventilatorsnelheid aan te passen.
• In de modus "DRY" werkt de airconditioner op lage snelheid. De ventilatorsnelheid kan niet worden aangepast.
• In de modus "FAN" wordt alleen de ventilator ingeschakeld, zonder koeling of verwarming. Druk op de knop "FAN" om de ventilatorsnelheid aan te passen.
• Druk in de modus "HEAT" op de knop "+" of "-" om de ingestelde temperatuur te wijzigen. Druk op de knop "FAN" om de ventilatorsnelheid aan te passen.

Opmerking:

• Nadat de modus "HEAT" is geselecteerd, vertraagt de airconditioner het blazen van lucht 1-5 minuten om te voorkomen dat koude lucht wordt geblazen. (De werkelijke vertragingstijd hangt af van de omgevingstemperatuur binnenshuis).
• De temperatuur kan worden ingesteld tussen 16-30°C (61-86°F).
• Deze modusindicator is niet beschikbaar voor sommige modellen.
• De unit die alleen koelt ontvangt geen signaal van de verwarmingsmodus. Als u de verwarmingsmodus instelt met de afstandsbediening en op de knop "drukt, kan de unit niet opstarten.

Ventilatorknop

- Deze knop wordt gebruikt om de ventilatorsnelheid in de volgende volgorde in te stellen:

AUTO, ■ , ■■ , ■■■ , ■■■■ , then back to Auto.

Opmerking:

• Ventilatorsnelheid "■■■ ■" is niet beschikbaar voor sommige modellen,
  Ventilatorsnelheid " is hetzelfde als ventilatorsnelheid " " voor sommige modellen.
• In de snelheidsmodus "AUTO" selecteert de airconditioner automatisch de juiste ventilatorsnelheid volgens de standaardinstelling.
• De snelheid AUTO is alleen beschikbaar voor sommige modellen.

• In de modus "DRY" is de ventilatorsnelheid laag.

• Functie "X-FAN": wanneer de toets "FAN" gedurende 2 seconden wordt ingedrukt in de modus "COOL" of "DRY", wordt het pictogram "☀️" weergegeven en blijft de ventilator voor binnen enkele minuten werken om de binnenunit te drogen, zelfs wanneer het apparaat wordt uitgeschakeld. Als de toets "FAN" nu gedurende 2 seconden wordt ingedrukt, stopt de ventilator onmiddellijk. "X-FAN" is niet beschikbaar in de automatische, ventilator- of verwarmingsmodus. Deze functie geeft aan dat vocht op de verdamper van de binnenunit wordt weggeblazen nadat het apparaat is gestopt om schimmel te voorkomen.

• Na het inschakelen van de X-FAN functie: Na het uitschakelen van het apparaat door op de toets " ⏻" te drukken, blijft de binnenventilator nog enkele minuten op lage snelheid draaien. Houd in deze periode de ventilatorsnelheidstoets 2s ingedrukt om de binnenventilator direct te stoppen. Na het uitschakelen van de X-FAN functie: Na het uitschakelen van het apparaat door op de toets " ⏻te drukken, wordt het volledige apparaat direct uitgeschakeld.
• De X-FAN functie is alleen beschikbaar voor sommige modellen.

- / + knop

• Druk eenmaal op de knop "+" of "-" om de ingestelde temperatuur met 1°C(°F) te verhogen of te verlagen. Houd de knop "+" of "-" minstens 2 seconden ingedrukt en de ingestelde temperatuur verandert snel. Zodra u de knop "+" of "-" loslaat na het instellen van de temperatuur, verandert de temperatuurindicator op de airconditioner overeenkomstig. De temperatuur kan niet worden aangepast in de modus "AUTO".
• Wanneer u de "TIMER AAN" of de "TIMER UIT" of de "KLOK" instelt, drukt u op de knop "+" of "-" om de tijd aan te passen. Kijk voor meer informatie onder "Timer aan-functie", "Timer uit-functie" of "Klok-functie".

Menuknop

- Druk op deze knop om het gewenste submenu te selecteren en druk op de knop "SET" om de functiestatus van het submenu in te stellen. Het submenu kan als volgt cirkelvormig worden geselecteerd:

Sommige menufuncties zijn mogelijk niet beschikbaar bij andere modellen.

Lichtfunctie

Wanneer u de lichtfunctie selecteert, knippert het lichtpictogram "gedurende 5 seconden; druk binnen de 5 seconden op de toets "SET" om de displayverlichting op de binnenunit uit te schakelen en het pictogram "op de afstandsbediening verdwijnt. Druk binnen 5 seconden opnieuw op de toets "SET" om de displayverlichting in te schakelen en het pictogram "wordt weergegeven.

Slaapfunctie

Wanneer u de slaapfunctie selecteert, knippert het slaapicoon " gedurende 5 seconden; druk binnen de 5 seconden op de knop " SET " om de slaapfunctie in te schakelen en het icoon " wordt weergegeven op de afstandsbediening. Druk binnen 5 seconden opnieuw op de knop " SET " om de slaapfunctie uit te schakelen en het pictogram " Everdwijnt.

Schommelfunctie omhoog & omlaag

Niet beschikbaar voor deze unit.

Functie voor weergave omgevingstemperatuur

Wanneer u de weergavefunctie van de omgevingstemperatuur selecteert, knippert het pictogram "SET" gedurende 5 seconden; druk binnen de 5 seconden op de toets "SET" om de weergave van de omgevingstemperatuur in of uit te schakelen. Nadat u de functie "SET" hebt ingeschakeld, wordt het pictogram "WEergegeven op de afstandsbediening en kunt u gedurende enkele seconden de binnentemperatuur zien op het display van de binnenunit.

TIMER AAN functie

Met de functie TIMER AAN kan de tijd voor de timer worden ingesteld. In de status van de TIMER AAN functie verdwijnt het pictogram" en knippert het woord "AAN" op de afstandsbediening. Druk op de knop "+" of "-" om de TIMER AAN instelling aan te passen. Na elke druk op de knop "+" of "-" zal de TIMER ON-instelling 1min. verhogen of verlagen. Houd de knop "+" of "-" ingedrukt, 2s later zal de tijd snel veranderen tot de gewenste tijd is bereikt. Druk binnen 5S op de knop "SET" om te bevestigen. Het woord "ON" stopt met knipperen. TIMER AAN annuleren: Druk op de knop "MENU" voor de functie TIMER ON en de tekens "ON" knipperen op de afstandsbediening; druk op de knop "SET" tot de tekens "ON" verdwijnen.

TIMER UIT Functie

Met de functie TIMER OFF kan de tijd voor de timer worden ingesteld. In de status van de TIMER OFF functie verdwijnt het pictogram" " en knippert het woord "OFF" op de afstandsbediening. Druk op de knop "+" of "-" om de TIMER OFF instelling aan te passen. Na elke druk op de knop "+" of "-" zal de TIMER OFF instelling met 1min verhogen of verlagen. Houd de knop "+" of "-" ingedrukt, 2s later zal de tijd snel veranderen tot de gewenste tijd is bereikt, druk op de knop "SET" om binnen 5S te bevestigen. Het woord "OFF" stopt met knipperen. TIMER OFF annuleren: Druk op de knop "MENU" voor de functie TIMER OFF en de tekens "OFF" knipperen op de afstandsbediening; druk op de knop "SET" totdat de tekens "OFF" verdwijnen.

KLOK functie

Met de KLOK-functie kunt u de kloktijd instellen. In de status van de KLOK functie knippert het pictogram "☐" op de afstandsbediening. Druk binnen 5 seconden op de knop "+" of "-" om de kloktijd in te stellen. Telkens wanneer u op de knop "+" of "-" drukt, wordt de kloktijd met 1 minuut verhoogd of verlaagd. Als je de knop "+" of "-" 2s ingedrukt houdt, verandert de tijd snel. Laat de knop los wanneer de gewenste tijd is bereikt en druk op de knop "SET" om de tijd binnen 5 seconden te bevestigen. Het pictogram "☐" stopt met knipperen.

LED-knop

Druk op deze knop om het LED-licht op het paneel aan of uit te zetten.

TURBO-knop

Druk in de modus COOL of HEAT op deze knop om over te schakelen naar de modus snel koelen of snel verwarmen. Het pictogram "■■■brdt weergegeven op de afstandsbediening. Als u deze functie start, zal het apparaat op een superhoge ventilatorsnelheid werken om snel te koelen of te verwarmen zodat de omgevingstemperatuur zo snel mogelijk de vooraf ingestelde temperatuur benadert.

Opmerking

• Ventilatorsnelheid "■■■" is niet beschikbaar voor sommige modellen.
• Ventilatorsnelheid "■■■" is hetzelfde als ventilatorsnelheid "■■■" voor sommige modellen

Functie-inleiding voor combinatieknoppen

Kinderslotfunctie

Druk tegelijkertijd op "+" en "-" om de kinderslotfunctie in of uit te schakelen. Wanneer de kinderslotfunctie is ingeschakeld, wordt het pictogram "■ weergegeven op de afstandsbediening. Als u de afstandsbediening bedient, knippert het pictogram "■ drie keer zonder een signaal naar de unit te sturen.

Omschakelfunctie voor temperatuurweergave

Druk in de OFF status tegelijkertijd op de "-" en "MODE" knoppen om de temperatuurweergave te schakelen tussen °C en °F.

WiFi-functie

Druk tegelijkertijd op de knoppen "MODE" en "TURBO" om de WiFi-functie in of uit te schakelen. Als de WiFi-functie is ingeschakeld, wordt het pictogram "WiFi" weergegeven op de afstandsbediening; druk 10 seconden lang tegelijkertijd op de knoppen "MODE" en "TURBO", de afstandsbediening verzendt een WiFi-resetcode en vervolgens wordt de WiFi-functie ingeschakeld. De WiFi-functie staat standaard AAN nadat de afstandsbediening is ingeschakeld.

Opmerking

- Deze functie is alleen beschikbaar voor sommige modellen

Batterijen in afstandsbediening vervangen

1. Druk op de achterkant van de afstandsbediening gemarkeerd met "♡", zoals weergegeven in de afbeelding, en druk vervolgens het deksel van de batterijhouder naar buiten in de richting van de pijl.
2. Vervang twee 7# (AAA 1,5V) droge batterijen en zorg ervoor dat de positie van "+" polair en "-" polair correct zijn.
3. Plaats het deksel van de accubak terug

Kennisgeving

• Richt tijdens de werking de signaalzender van de afstandsbediening op het ontvangstvenster van de binnen unit.
• De afstand tussen de signaalzender en het ontvangstvenster mag niet meer dan 8 m zijn en er mogen zich geen obstakels tussen beide bevinden.
• Het signaal kan gemakkelijk worden verstoord in een kamer met fluorescentielampen of een draadloze telefoon; de afstandsbediening moet zich tijdens het gebruik dicht bij de binnen unit bevinden.
• Vervang nieuwe batterijen van hetzelfde model als vervanging nodig is.
• Haal de batterijen eruit als u de afstandsbediening lange tijd niet gebruikt.
• Als het display op de afstandsbediening wazig is of als er geen display is, vervang dan de batterijen.

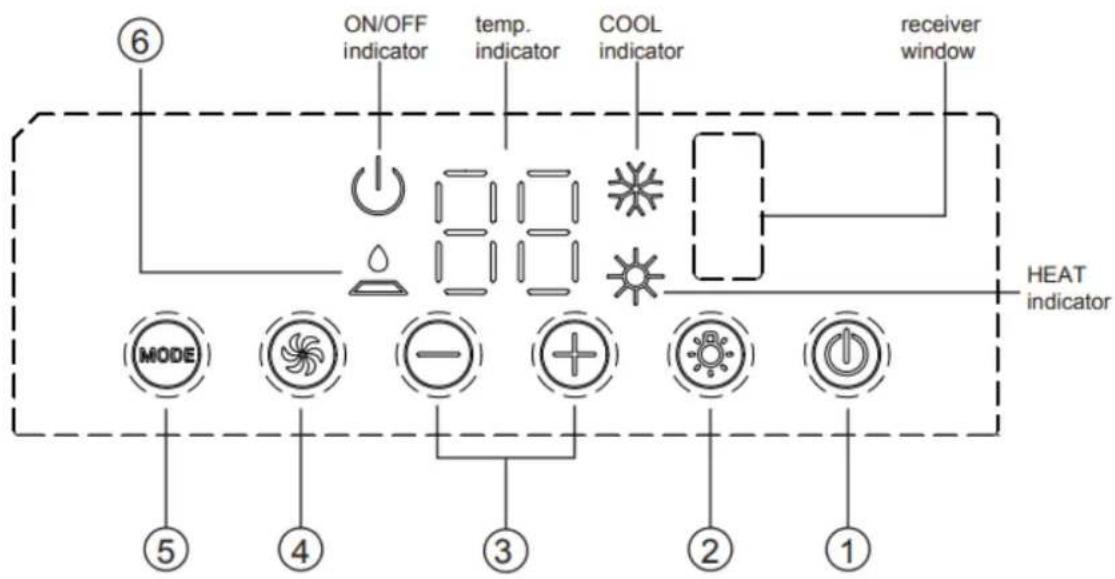

BEDIENINGSPANEEEL

Opmerking: Bedien het bedieningspaneel als de afstandsbediening ontbreekt.

De werking start wanneer op deze knop wordt gedrukt en stopt wanneer opnieuw op deze knop wordt gedrukt.

1. LIGHT toets

Druk op deze toets om de displayverlichting van het binnen apparaat aan of uit te zetten.

1. (+/-) knop

Druk op de + knop om de ingestelde (werk)temperatuur van het apparaat te verhogen, en druk op de - knop om de ingestelde (werk)temperatuur van het apparaat te verlagen. Het instelbereik voor de temperatuur is 16\~30°C (61\~86 F).

1. Knop SNELHEID VENTILATOR

Selecteer achtereenvolgens de ventilatorsnelheid LAAG, MED, HOOG en TURBO (deze functie is van toepassing op een deel van de modellen).

1. MODE toets

Selecteer de werkingsmodus, COOL, FAN, HEAT

1. FILTER CHECK indicator

Deze functie herinnert je eraan dat je het luchtfilter moet reinigen (normaal onderhoud) voor een efficiëntere werking. Het lampje gaat automatisch branden nadat de ventilator meer dan 250 uur heeft gewerkt. Als het lampje brandt, schakel het apparaat dan uit en zet het aan, neem het luchtfilter eruit en maak het schoon, installeer het luchtfilter opnieuw, zet het apparaat aan en zet het aan, het lampje brandt nog steeds, druk 5s op de + knop, het lampje gaat uit.

INSTALLATIE-INSTRUCTIES

VOOR INSTALLATIE

Laat de unit proefdraaien met de juiste voeding. Raadpleeg het hoofdstuk met bedieningsinstructies in de gebruikershandleiding.

Handmatige bediening en installatie. Controleer of alle bedieningselementen correct werken en ontkoppel vervolgens de voeding van het apparaat.

WAARSCHUWING

1. Bewegende onderdelen kunnen persoonlijk letsel veroorzaken. Wees voorzichtig wanneer u de unit test. Gebruik het apparaat niet als de buitenkap verwijderd is.

2. De buitenunit kan niet worden geïnstalleerd in de lage uitsparing van het dak van het voertuig. Hij moet op een plat oppervlak op het dak van het voertuig worden gemonteerd om ervoor te zorgen dat regen, autowaswater, condenswater, enz. soepel kunnen worden afgevoerd. Er mag zich geen water ophopen rond de buitenunit, anders zal dit storingen of veiligheidsrisico's veroorzaken omdat het water in de airconditioner terechtkomt.

3. Gebruik de bijgeleverde montageplaat voor de installatie, anders kan dit storingen of schade veroorzaken.

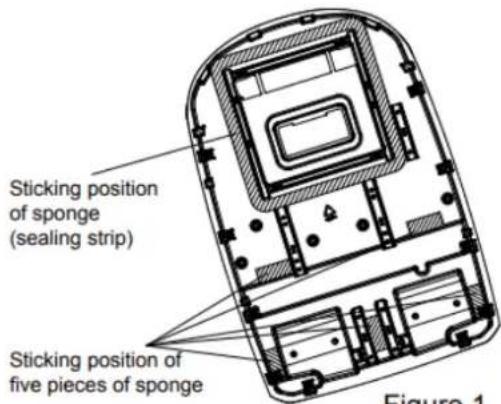

STAP 1 - PLAK SPONS (AFDICHTSTRIP) EN SPONS OP DE BUITENUNIT

1. Voordat u gaat kleven, moet u de rommel op de kleefpositie (zoals getoond in Figuur 1) van het chassis van de buitenunit opruimen om ervoor te zorgen dat de kleefpositie schoon is;

2. Neem een stuk spons (afdichtstrip) en vijf stukken spons uit de accessoires, en scheur het papier op het lijmoppervlak af en lijn uit op de rand van de positie zoals getoond in Figuur 1 om de spons vast te kleven. Als de spons (afdichtstrip) beschadigd is of niet goed vastzit, moet u deze vervangen door een nieuwe en goed vastplakken;

3. Controleer of de spons (afdichtstrip) en de spons goed vastzitten en of ze er niet afvallen.

Uw airconditioner is ontworpen voor gebruik in vrijetijdsvoertuigen.

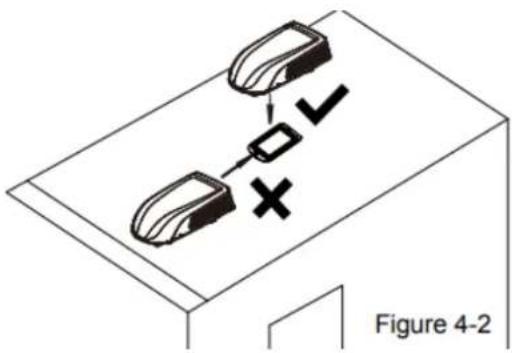

Controleer of het dak van het voertuig zowel de dak unit als het plafond kan dragen zonder extra ondersteuning.

Zorg ervoor dat het montagegedeelte aan het plafond geen bestaande structuren hindert.

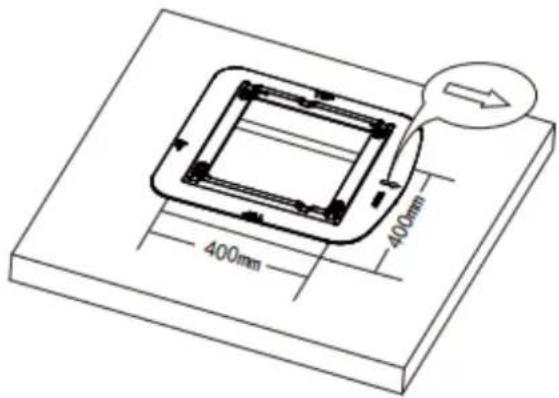

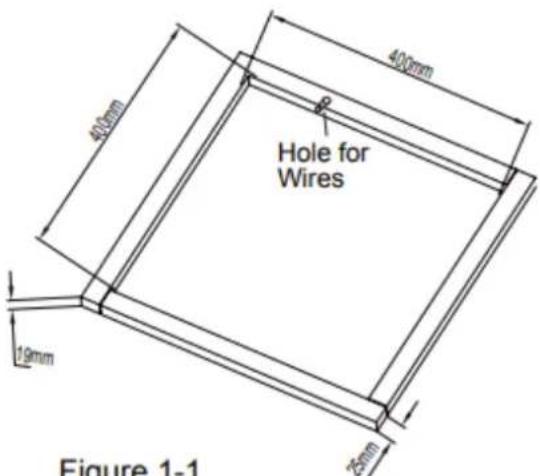

Zodra de locatie voor uw airconditioner is bepaald. Een versterkt en omkaderd dak. Er moet een gat worden gemaakt (als er geen gat is, zie CASE B) of u kunt bestaande ventilatiegaten gebruiken (zie CASE A).

CASE A.

Als er al een dakventilatie aanwezig is op de gewenste montageplaats voor de airconditioner, moeten de volgende stappen worden uitgevoerd:

1. Verwijder alle schroeven waarmee de dakventilatie aan het voertuig is bevestigd. Verwijder het dakluik en alle extra afwerkingen. Verwijder voorzichtig alle krijt rond de opening zodat het oppervlak vrij is.
2. Het kan nodig zijn om enkele van de oude montagegaten van de dakventilatie af te dichten die mogelijk buiten de pakking van de basispan van de airconditioner vallen.
3. Bestudeer de grootte van de dak opening. Als de opening kleiner is dan 400 x 400 mm, moet de opening worden vergroot.

CASE B.

Als er geen dakventilatieopening wordt gebruikt, moet er een nieuwe opening (zie afbeelding 1-1) in het voertuig dak worden gesneden. Wees voorzichtig bij het snijden van de plafondopening, want als de plafondopening bekleed is met tapijt, kan deze blijven haken. Nadat de opening in het dak en het binnen plafond de juiste afmetingen hebben, moet er een verstevigde steunstructuur worden geplaatst tussen het dak en het binnen plafond. De versterkte frameconstructie moet aan de volgende richtlijnen voldoen:

1. Het moet zowel het gewicht van de dak airconditioner als dat van het plafond kunnen dragen.

2. Het moet in staat zijn om de buitenzijde van het dak en het binnen plafond uit elkaar te houden en te ondersteunen, zodat wanneer de airconditioner op het dak en het plafond aan elkaar worden vastgeschroefd, er geen instorting optreedt. Een typisch ondersteuningsframe wordt getoond in Figuur 1-1

3. Er moet een opening door het frame zijn voor de voedingsbedrading. Leid de voedingsbedrading door het frame op hetzelfde moment dat het steunframe wordt geïnstalleerd.

Als het dak al een opening van 400x400 mm heeft.

Kies de installatiepositie voor de airconditioner in het recreatievoertuig

Deze montageplaat met omschakelopening is geschikt voor Gree airconditioner voor recreatievoertuigen.

De opening van de installatiepoort aan de bovenkant van het voertuig moet 400×400 mm zijn.

Bedieningsmethode:

1. Verwijder de rommel rond de installatiepoort aan de bovenkant van het voertuig en houd het installatieoppervlak vlak;

2. Controleer of er gaten of groeven zijn op het oppervlak van de installatiepositie. Zo ja, voer dan een afdichtingsbehandeling uit om waterlekkage te voorkomen;

3. Vul de groef op het oppervlak waar de montageplaat in contact komt met de bovenkant van het voertuig met niet-geharde kit (de maximale dikte is 1 cm); Wanneer de montageplaat op de bovenkant van het voertuig is geïnstalleerd, vult u de kit in de opening tussen de montageplaat en het dak van het voertuig. De montageplaat moet goed aansluiten op het dak van het voertuig om waterlekkage te voorkomen.

4. Installeer het in de opening aan de bovenkant van het voertuig volgens de richting die de pijl aangeeft (de richting van de pijl moet dezelfde zijn als de kop van het voertuig).

1. De dak airconditioner moet op een vlakke ondergrond van voor naar achter en van zijkant naar zijkant worden gemonteerd wanneer het voertuig op een vlakke ondergrond is geparkeerd. Figuur 2 toont de maximaal toegestane graden dat de unit boven of onder het niveau kan worden gemonteerd.
2. Als het dak van het voertuig een zodanige helling heeft (niet waterpas) dat de dak airconditioner niet binnen de maximaal toegestane graden kan worden gemonteerd, moet een opvulstuk worden toegevoegd om het apparaat waterpas te krijgen. Een typische nivelleerrand is afgebeeld in Figuur 3.
3. Nadat de dak airconditioner waterpas is geplaatst, kan het nodig zijn om extra op te vullen boven het binnen plafond. De dak airconditioner en het binnen plafond moeten haaks op elkaar staan voordat ze aan elkaar worden bevestigd.
4. Nadat het gebied met de montagegaten goed is voorbereid, verwijdert u de doos en de transportkussens rond de dak airconditioner. Til de unit voorzichtig op het voertuig. Gebruik de plastic buitenmantel niet om het apparaat op te tillen. Plaats de dak airconditioner over het voorbereide montagegat.
5. Het voorste gedeelte van de buitenunit van de airconditioner moet in dezelfde richting staan als het voertuig, wat handig is om de windweerstand te verminderen.

1. Open de verpakking en neem de buitenunit eruit a) Wanneer u de buitenunit uitpakt, mag u het uitblaasrooster aan de achterkant van de behuizing niet optillen (zie Figuur 4-1).

1. Plaats de buitenunit op de montageplaat van de omschakelopening.

a) Til de buitenunit op. Tijdens de verplaatsing is het strikt verboden om de plastic buitenbehuizing van de buitenunit van de airconditioner op te tillen.

b) Plaats het op de montageplaat van de voorbereide omschakelopening zodat de afdichtstrip van de buitenunit overeenkomt met de groef op het oppervlak van de montageplaat. Sleep de buitenunit niet. Anders kan de afdichting eraf vallen.

STAP 4 - INSTALLEREN VAN DE PLAFONDMONTAGE

Zorg ervoor dat u de dak airconditioner en de montage van het binnen plafond goed op elkaar hebt afgestemd. Let op voordat u de bouten vastdraait:

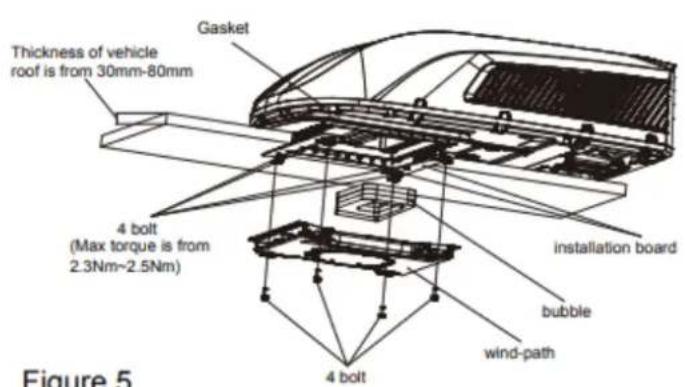

1. De dikte van het voertuig dak varieert van 30 mm \~ 80 mm.
2. Voordat u de bouten vastdraait, schroeft u de vier bouten met de hand in en verbiedt u ze met geweld vast te draaien.
3. Bij het vastdraaien van bouten kun je automatisch gereedschap gebruiken. Draai een bout niet helemaal vast en draai vervolgens andere bouten vast, om te voorkomen dat de schroefdraad blijft kleven.
4. Het maximale aanhaalmoment varieert van 2,3 Nm\~ 2,5 Nm.

De volgende stap-voor-stap instructies moeten in de volgende volgorde worden uitgevoerd om ervoor te zorgen dat

1. Neem de plafondconstructie voorzichtig uit de doos.
2. Verwijder het plafondrooster van de plafondconstructie.
3. Draag de buitenunit vervolgens naar de bovenkant van het voertuig en lijn hem uit met de openingen in de bovenkant van het voertuig. Gebruik 2 sets montageplaten en 4 schroefbouten om de buitenunit te monteren. Voor het monteren van de montageplaat subassemblage, moeten de gaten van deze 4 lange bouten eerst uitgelijnd worden met de 4 gaten op de adapter en vervolgens moeten de bovenste vlakken aan de onderkant van de twee montageplaten overlappen met de onderkant van het voertuig dak. (Zie afbeelding 5).
4. U moet de montagebouten met de hand aanzetten (schroefdraad) om kruislings schroefdraad te voorkomen. START DE MONTAGEBOUTEN NIET MET EEN LUCHTPISTOOL. De montagebouten moeten worden vastgedraaid. Dit proces is voltooid wanneer de pakking van de basispan gelijkmatig is samengedrukt.
5. Voordat u het luchtkanaal van de binnen unit van de airconditioner voor recreatievoertuigen installeert, monteert u het schuim overeenkomstig de dikte van de bovenkant van het voertuig. Gebruik na de gesimuleerde installatie een geschikte hoeveelheid spons en schuim. Plak de spons en het schuim vast met dubbelzijdig plakband (voorbereid door de gebruiker) (zie Afbeelding 5-1, Afbeelding 5-2).
6. Installeer het schuimrubber op het luchtkanaal. Gebruik 4 schroeven om het luchtkanaal op de montageplaat te bevestigen. Controleer na het aansluiten van de buitenunit op de binnen unit of het schuimrubber is losgekomen (zie afbeelding 5).

Zorg ervoor dat alle stroomtoevoer naar de unit is losgekoppeld voordat u werkzaamheden aan de unit uitvoert om de kans op schokken of letsel en/of schade aan de apparatuur te voorkomen. Wanneer het binnen frame van de plafondunit correct op de dak airconditioner is bevestigd, moeten de volgende elektrische aansluitingen worden uitgevoerd.

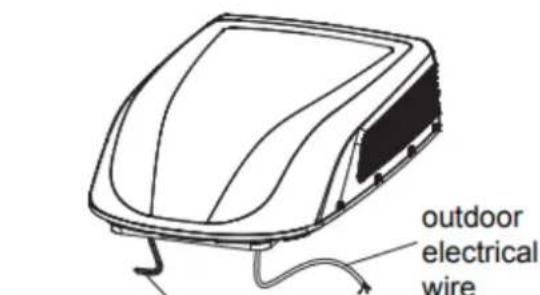

1. Zoals getoond in afbeelding 6, heeft de buitenunit twee sets uitgaande draden, respectievelijk de voedingskabel (hoge stroom) en de draden voor het besturingssignaal. De eerste moet rechtstreeks worden aangesloten op de voedingsaansluiting, terwijl de tweede moet worden aangesloten op de stuursignaalkabel van de binnen unit.
2. Zoals getoond in Figuur 7, heeft de binnen unit één set draden voor het besturingssignaal, met in totaal 1 bedradingsklemmen.
3. Sluit de docking terminals van de binnen unit en de buitenunit aan, zie Figuur 8.

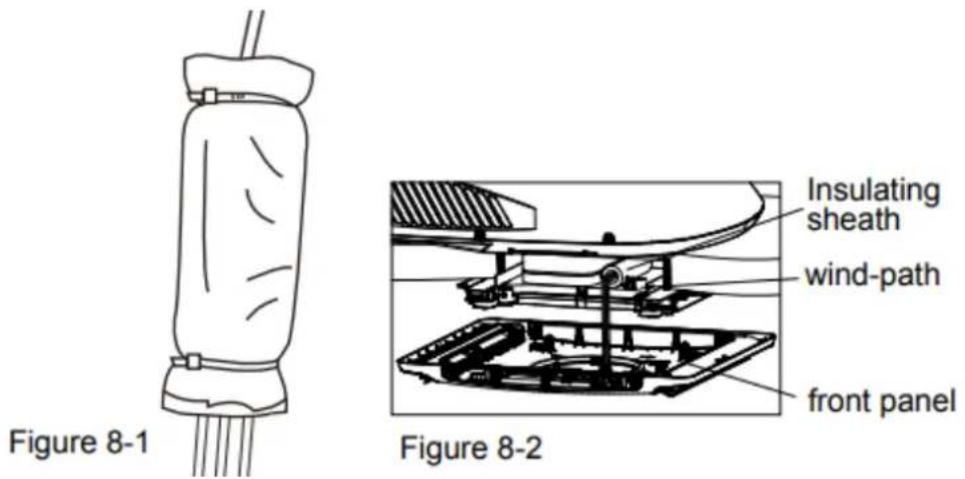

1. Gebruik een beschermhuls om de bedrading in te wikkelen, plak de beschermhuls vast en gebruik dan een kabelbinder om ze stevig te bundelen.

Opmerking:

1. De kabel moet aan beide uiteinden van de bedradingsklem worden bevestigd.

2. Leg de thermische isolatiemantel op het luchtkanaal voordat u het voorpaneel van de binnen unit installeert.

Om de installatie en systeemcontrole te voltooien, moeten de volgende stappen worden uitgevoerd

1. Controleer de positie van de thermostaat. Zorg ervoor dat de thermostaat door de houdergeleider wordt geleid en geen metalen oppervlak raakt.

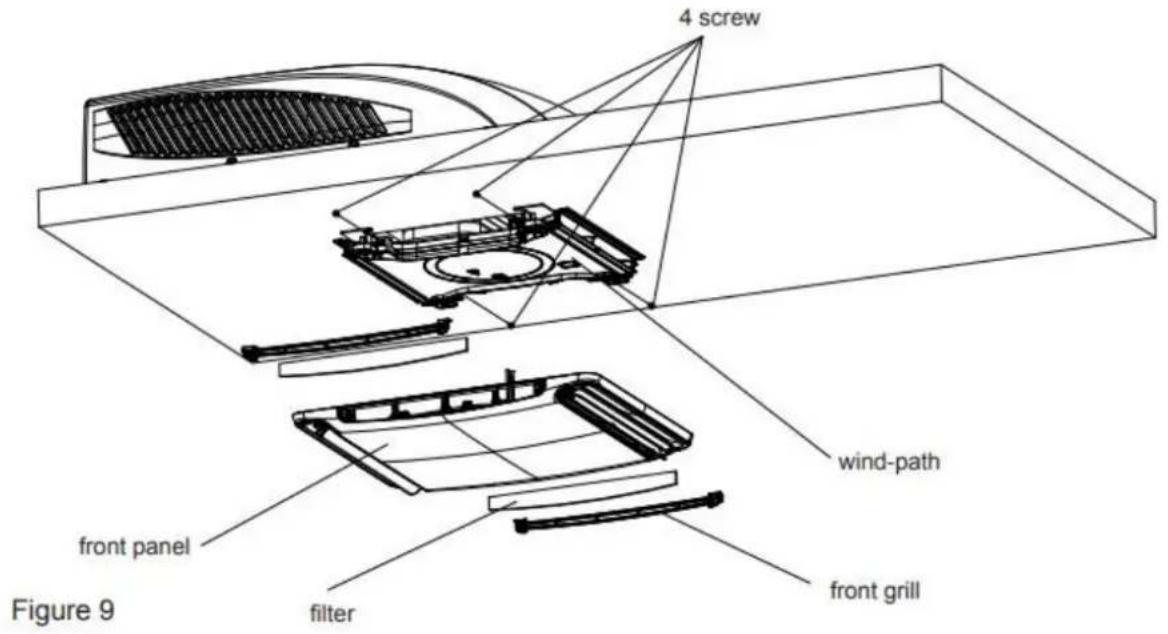

2. Bevestig het plafondrooster aan de windgeleider van de plafondmontage met 4 schroeven. (zie Afbeelding 9).
3. Installeer het gezonde filter en het luchtinlaatrooster. Druk op "PUSH" en vergrendel met de klemmen.
4. Schakel de voeding in en controleer of het apparaat werkt of niet.
5. Als na de montage van de binnen unit de afstand tussen het paneel en de bovenkant van het voertuig niet gelijk is, vraag dan de fabrikant om dit aan te passen aan de montagestatus.

Als u problemen hebt met de airconditioner van uw recreatievoertuig, raadpleegt u deze handleiding voordat u contact opneemt met uw servicevertegenwoordiger.

Problemen	Mogelijke oorzaak	Oplossing
Het apparaat kan niet starten	Het toestel is mogelijk niet correct aangesloten op de voeding	Controleer de stroomvoorziening van het voertuig en controleer of deze correct is.
Het apparaat kan de kamer niet koelen	De airconditioner op het dak staat niet waterpas.De temperatuurinstelling is te hoog.Het luchtfilter is vuil.De kamer was al erg warm voordat het apparaat werd ingeschakeld.	Monteer de dak airconditioner zo vlak mogelijk van voor naar achter en van zijkant naar zijkant wanneer het voertuig geparkeerd is. Zorg ervoor dat de airconditioner correct en waterpas wordt gemonteerd.Stel de afstandsbediening opnieuw in op een lagere temperatuurinstelling.Verwijder het filter en maak het schoon.Geef het apparaat voldoende tijd om de kamer te koelen.
Het apparaat maakt lawaai	De eenheid klikt en murmelt.	Deze geluiden zijn normaal tijdens de werking van het toestel.
Er druppelt water in het apparaat	De pakking van de basispan is niet gelijkmatig samengedrukt.	De bevestigingsbouten moeten gelijkmatig worden vastgedraaid door de pakking van de basispan samen te drukken.
De unit heeft ijs of vorst op de spoelen	De temperatuur is laag binnen.Het filter is vuil.	Selecteer de VENTILATOR modus op HOGE ventilatorsnelheid.Verwijder en reinig het filter

FOUTCODE

Wanneer de airconditioner abnormaal werkt, worden foutcodes (deze kunnen niet verdwijnen, zelfs niet na opnieuw inschakelen) weergegeven op de airconditioner: C*, E*, F*, H*, L*, P*, U*, J*, e* ("*" staat voor cijfers of letters) (behalve de functionele displaycode in de handleiding). Schakel het apparaat uit en neem contact op met het door Gree aangewezen onderhoudscentrum.

NORMALE ONDERHOUDSPROCEDURES

Activiteit	Frequentie
Verwijder het deksel en was de condenserspoel	Twee keer per jaar.
Reinig het filter (afhankelijk van de luchtkwaliteit kan vaker reinigen nodig zijn)	Wanneer het lampje FILTER CHECK van de airconditioner brandt

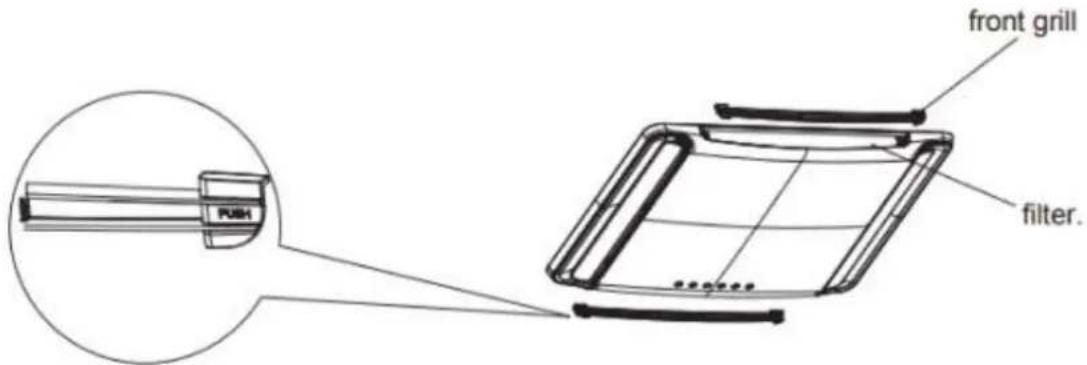

HOE VERWIJDER IK HET LUCHTFILTER

Duw beide zijden van het luchtinlaatrooster op de posities gemarkeerd met "PUSH". Open het luchtinlaatrooster en verwijder het gezonde filter.

Was het stof van de luchtfilters weg met schoon water of stofzuig het filter met een elektrische stofzuiger.

WAARSCHUWING

HET NIET OPVOLGEN VAN DE INSTRUCTIES KAN LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL

1. Raak de condensatoraansluitingen niet aan zonder elektrische ontlading, de condensator kan nog steeds een hoge spanning hebben ook al is de voeding uitgeschakeld.
2. Wees voorzichtig bij het onderhoud van het koelsysteem, dat een hoge interne druk heeft.
3. Blokkeer het filter en de inlaat van de binnen lucht slecht om waterlekkage te voorkomen.

HANDLEIDING VOOR SPECIALISTEN

Vereiste bekwaamheid voor onderhoudspersoneel (reparaties mogen alleen door specialisten worden uitgevoerd).

1. Iedereen die betrokken is bij het werken aan of inbreken in een koudemiddelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie erkende beoordelingsinstantie, dat zijn/haar competentie om veilig met koudemiddelen om te gaan autoriseert in overeenstemming met een door de industrie erkende beoordelingsspecificatie.
2. Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarvoor de hulp van ander geschoold personeel nodig is, moeten worden uitgevoerd onder toezicht van de persoon die bevoegd is in het gebruik van ontvlambare koelmiddelen.

Veiligheidsvoorbereidingen

De maximale hoeveelheid koudemiddel staat in de volgende tabel

(Opmerking: Raadpleeg het typeplaatje voor de oplaadhoeveelheid van R32).

Oppervlakte kamer (m2)	/	4	7	10	15
Maximale lading (kg)	<1.224	2.50	3.31	3.96	4.85

Voordat wordt begonnen met werkzaamheden aan systemen die ontvlambare koelmiddelen bevatten, zijn veiligheidscontroles nodig om ervoor te zorgen dat het risico van ontsteking tot een minimum wordt beperkt. Voor reparatie aan het koelsysteem moeten de volgende voorzorgsmaatregelen in acht worden genomen voordat aan het systeem wordt gewerkt.

- Werkprocedure

Werkzaamheden moeten worden uitgevoerd volgens een gecontroleerde procedure om het risico van de aanwezigheid van brandbare gassen of dampen tijdens de werkzaamheden tot een minimum te beperken.

• Algemeen werkgebied

Al het onderhoudspersoneel en anderen die in de omgeving werken, moeten worden geïnstrueerd over de aard van het werk dat wordt uitgevoerd. Werk in besloten ruimten moet worden vermeden. Het gebied rond de werkruimte dient te worden afgezet. Zorg ervoor dat de omstandigheden in het gebied veilig zijn gemaakt door brandbaar materiaal onder controle te houden.

• Controleren op aanwezigheid van koelmiddel

De omgeving moet voor en tijdens het werk worden gecontroleerd met een geschikte koudemiddeldetector, zodat de technicus op de hoogte is van mogelijk giftige of ontvlambare atmosferen. Zorg ervoor dat de gebruikte lekdetectieapparatuur geschikt is voor gebruik met alle toepasselijke koelmiddelen, d.w.z. vonkvrij, voldoende afgedicht of intrinsiek veilig.

• Aanwezigheid van brandblusser

Als er heet werk moet worden uitgevoerd aan de koelapparatuur of bijbehorende onderdelen, moet er geschikte brandblusapparatuur bij de hand zijn. Zorg dat er een droog poeder- of CO2-brandblusser naast de laadruimte staat.

- Geen ontstekingsbronnen

Niemand die werkzaamheden aan een koelsysteem uitvoert waarbij leidingen worden blootgelegd, mag ontstekingsbronnen op zodanige wijze gebruiken dat dit kan leiden tot brand- of explosiegevaar. Alle mogelijke ontstekingsbronnen, inclusief het roken van sigaretten, moeten voldoende ver verwijderd zijn van de plaats van installatie, reparatie, verwijdering en afvoer, waarbij mogelijk koudemiddel in de omringende ruimte kan vrijkomen. Voordat het werk plaatsvindt, moet het gebied rond de apparatuur worden geïnspecteerd om er zeker van te zijn dat er geen ontvlambare gevaren of ontstekingsrisico's zijn. Er moeten "Verboden te roken"-borden worden opgehangen.

- Geventileerde ruimte

Zorg ervoor dat de ruimte zich in de open lucht bevindt of dat deze voldoende wordt geventileerd alvorens in te breken in het systeem of heet werk uit te voeren. Tijdens de duur van de werkzaamheden moet er voldoende ventilatie zijn. De ventilatie moet eventueel vrijkomend koelmiddel veilig afvoeren en bij voorkeur naar buiten afvoeren.

- Controles van de koelapparatuur

Waar elektrische componenten worden vervangen, moeten deze geschikt zijn voor het doel en voldoen aan de juiste specificatie. Te allen tijde moeten de onderhouds- en servicerichtlijnen van de fabrikant worden gevolgd. Raadpleeg in geval van twijfel de technische afdeling van de fabrikant voor assistentie.

De volgende controles moeten worden toegepast op installaties die ontvlambare koelmiddelen gebruiken:

• De werkelijke koudemiddelvulling is in overeenstemming met de grootte van de ruimte waarin de koudemiddelhoudende onderdelen zijn geïnstalleerd;
• De ventilatiemachines en -uitlaten werken naar behoren en worden niet geblokkeerd;

• Als een indirect koelcircuit wordt gebruikt, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koelmiddel;

• Markeringen op de apparatuur blijven zichtbaar en leesbaar. Onleesbare markeringen en borden moeten worden gecorrigeerd;

• Koelleidingen of componenten worden geïnstalleerd op een plaats waar ze waarschijnlijk niet zullen worden blootgesteld aan stoffen die koudemiddel bevattende componenten kunnen corroderen, tenzij de componenten zijn gemaakt van materialen die inherent bestand zijn tegen corrosie of afdoende zijn beschermd tegen corrosie.
• Controles aan elektrische apparaten

Reparatie en onderhoud aan elektrische componenten moeten initiele veiligheidscontroles en componentinspectieprocedures omvatten. Als er een storing is die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat de storing naar tevredenheid is verholpen. Als de storing niet onmiddellijk kan worden verholpen, maar het noodzakelijk is om het bedrijf voort te zetten, moet een adequate tijdelijke oplossing worden gebruikt. Dit moet worden gemeld aan de eigenaar van de apparatuur zodat alle partijen op de hoogte zijn.

De eerste veiligheidscontroles omvatten:

• Dat condensatoren worden ontladen: dit moet op een veilige manier gebeuren om de kans op vonken te vermijden;
• dat er geen elektrische onderdelen en bedrading onder spanning worden blootgesteld tijdens het opladen, herstellen of doorspoelen van het systeem;
• Dat er continuïteit is in de aardverbinding.

Reparaties aan afgedichte onderdelen

Tijdens reparaties aan afgedichte onderdelen moeten alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan wordt gewerkt, voordat de afgedichte afdekkingen enz. worden verwijderd. Als het absoluut noodzakelijk is dat de apparatuur tijdens het onderhoud van stroom wordt voorzien, moet op het meest kritieke punt een permanent werkende vorm van lekdetectie worden geplaatst om te waarschuwen voor een potentieel gevaarlijke situatie.

Er moet bijzondere aandacht worden besteed aan het volgende om ervoor te zorgen dat bij werkzaamheden aan elektrische onderdelen de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt aangetast. Dit omvat schade aan kabels, te veel aansluitingen, klemmen die niet volgens de oorspronkelijke specificatie zijn gemaakt, schade aan afdichtingen, onjuiste montage van wartels enz.

• Zorg ervoor dat het apparaat stevig gemonteerd is.
• Zorg ervoor dat afdichtingen of afdichtingsmaterialen niet zodanig zijn aangetast dat ze niet langer het binnendringen van ontvlambare atmosferen kunnen voorkomen. Vervangende onderdelen moeten in overeenstemming zijn met de specificaties van de fabrikant.

OPMERKING: Het gebruik van siliconenkit kan de doeltreffendheid van sommige types lekdetectieapparatuur belemmeren. Intrinsiek veilige componenten hoeven niet te worden geïsoleerd voordat eraan wordt gewerkt.

Reparatie aan intrinsiek veilige componenten

Breng geen permanente inductieve of capacitieve belastingen aan op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroom voor de gebruikte apparatuur niet overschrijdt.

Intrinsiek veilige componenten zijn de enige types waaraan gewerkt mag worden terwijl ze onder spanning staan in de aanwezigheid van een ontvlambare atmosfeer. Het testapparaat moet de juiste nominale waarde hebben.

Vervang onderdelen alleen door onderdelen die door de fabrikant zijn gespecificeerd. Andere onderdelen kunnen leiden tot de ontbranding van koelmiddel in de atmosfeer als gevolg van een lek.

Bekabeling

Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige omgevingsinvloeden. De controle moet ook rekening houden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

Detectie van ontvlambare koelmiddelen

In geen geval mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of opsporen van koelmiddellekken. Er mag geen halogeenbrander (of een andere detector met open vlam) worden gebruikt.

Methoden voor lekdetectie

De volgende lekdetectiemethoden worden aanvaardbaar geacht voor alle koelmiddelsystemen.

Elektronische lekdetectoren kunnen worden gebruikt om koelmiddellekken op te sporen, maar in het geval van brandbare koelmiddelen is de gevoeligheid mogelijk niet voldoende of moet de detector opnieuw worden gekalibreerd. (Detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte.) Zorg ervoor dat de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. Lekdetectieapparatuur wordt ingesteld op een percentage van de LFL van het koudemiddel en wordt gekalibreerd op het gebruikte koudemiddel, waarbij het juiste percentage gas (maximaal 25%) wordt bevestigd.

Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koudemiddelen, maar het gebruik van chloorhoudende reinigingsmiddelen moet worden vermeden omdat chloor kan reageren met het koudemiddel en de koperen leidingen kan aantasten.

Als er een lek wordt vermoed, moeten alle open vlammen worden verwijderd/gedoofd.

Als er koudemiddellekkage wordt gevonden die hardsolderen noodzakelijk maakt, moet al het koudemiddel uit het systeem worden teruggewonnen of worden geïsoleerd (door middel van afsluiters) in een deel van het systeem dat ver van het lek is verwijderd. Voor apparaten die ontvlambare koelmiddelen bevatten, moet zuurstofvrije stikstof (OFN) door het systeem worden gespoeld zowel voor als tijdens het hardsolderen.

Verwijdering en evacuatie

Bij het inbreken in het koudemiddelcircuit om reparaties uit te voeren - of voor andere doeleinden - moeten conventionele procedures worden gebruikt. Voor ontvlambare koudemiddelen is het echter belangrijk dat de beste praktijken worden gevolgd, aangezien ontvlambaarheid een overweging is. De volgende procedure moet worden gevolgd:

• koelmiddel verwijderen;
• Spoel het circuit met inert gas; evacueer;
• Spoel opnieuw met inert gas;
• open het circuit door te snijden of te solderen.

De koudemiddelvulling moet worden teruggewonnen in de juiste terugwinningscilinders. Bij apparaten die ontvlambare koelmiddelen bevatten, moet het systeem worden "doorgespoeld" met OFN om de eenheid veilig te maken. Dit proces moet mogelijk meerdere keren worden herhaald. Perslucht of zuurstof mogen niet worden gebruikt voor het doorspoelen van koudemiddelsystemen.

Bij apparaten die ontvlambare koelmiddelen bevatten, moet het doorspoelen worden bereikt door het vacuum in het systeem te verbreken met OFN en te blijven vullen tot de werkdruk is bereikt, vervolgens te ontluchten naar de atmosfeer en ten slotte vacuum te trekken. Dit proces wordt herhaald totdat er zich geen koelmiddel meer in het systeem bevindt. Wanneer de laatste OFN-vulling is gebruikt, wordt het systeem ontlucht tot de atmosferische druk, zodat het werk kan plaatsvinden. Deze handeling is absoluut noodzakelijk als er soldeerwerkzaamheden aan het pijpwerk moeten worden uitgevoerd.

Zorg ervoor dat de uitlaat van de vacuümpomp zich niet in de buurt van ontstekingsbronnen bevindt en dat er ventilatie is.

Oplaadprocedures

Naast de conventionele laadprocedures moeten de volgende voorschriften worden gevolgd

• Zorg ervoor dat bij het gebruik van laadapparatuur geen verontreiniging van verschillende koudemiddelen optreedt. Slangen of leidingen moeten zo kort mogelijk zijn om de hoeveelheid koudemiddel daarin tot een minimum te beperken.
• Cilinders moeten rechtop worden gehouden.
• Zorg ervoor dat het koelsysteem is geaard voordat er koudemiddel in het systeem wordt geladen.
• Label het systeem wanneer het opladen voltooid is (als dat nog niet gebeurd is).
• Uiterste voorzichtigheid is geboden om het koelsysteem niet te vol te laten lopen.

Voordat het systeem wordt bijgevuld, moet het onder druk worden getest met het juiste spoelgas. Het systeem moet een lektest ondergaan na voltooiing van het vullen, maar vóór de inbedrijfstelling. Voordat het systeem de locatie verlaat, moet een vervolglektest worden uitgevoerd.

Ontmanteling

Voordat deze procedure wordt uitgevoerd, is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en alle details. Het wordt aanbevolen dat alle koudemiddelen veilig worden teruggewonnen. Voorafgaand aan de werkzaamheden wordt een olie- en koudemiddelmonster genomen voor het geval er een analyse nodig is voordat het teruggewonnen koudemiddel opnieuw wordt gebruikt. Het is essentieel dat er elektrische stroom beschikbaar is voordat de werkzaamheden beginnen.

a. Raak vertrouwd met de apparatuur en de werking ervan.

b. Isoleer het systeem elektrisch.
c. Controleer voordat u de procedure uitvoert of:

a. indien nodig is er mechanische hanteringsapparatuur beschikbaar voor het hanteren van koelmiddelcilinders;
b. alle persoonlijke beschermingsmiddelen beschikbaar zijn en correct worden gebruikt;
c. het herstelproces te allen tijde onder toezicht staat van een competent persoon;
d. terugwinningsapparatuur en cilinders voldoen aan de juiste normen.

d. Pomp het koelsysteem af, indien mogelijk.

e. Als vacuüm niet mogelijk is, maak dan een verdeelstuk zodat koudemiddel uit verschillende delen van het systeem kan worden verwijderd.
f. Zorg ervoor dat de cilinder op de weegschaal ligt voordat het herstel plaatsvindt.
g. Start de terugwinningsmachine en gebruik deze volgens de instructies van de fabrikant.
h. Vul cilinders niet te vol. (Niet meer dan 80% volume vloeistofvulling).
i. Overschrijd de maximale werkdruk van de cilinder niet, zelfs niet tijdelijk.
j. Wanneer de cilinders correct zijn gevuld en het proces is voltooid, zorg er dan voor dat de cilinders en de apparatuur onmiddellijk van de locatie worden verwijderd en dat alle isolatiekleppen op de apparatuur worden afgesloten.
k. Teruggewonnen koudemiddel mag niet in een ander koelsysteem worden geladen tenzij het is gereinigd en gecontroleerd.

Etikettering

Op het etiket van de apparatuur wordt vermeld dat deze buiten bedrijf is gesteld en van koelmiddel is ontdaan. Het etiket wordt gedateerd en ondertekend. Zorg er bij apparaten die ontvlambare koelmiddelen bevatten voor dat er labels op de apparatuur zitten waarop staat dat de apparatuur ontvlambare koelmiddelen bevat.

Herstel

Bij het verwijderen van koudemiddel uit een systeem, voor onderhoud of buitenbedrijfstelling, wordt aanbevolen dat alle koudemiddelen veilig worden verwijderd.

Zorg ervoor dat bij het overbrengen van koudemiddel naar cilinders alleen geschikte

koudemiddelterugwinningscilinders worden gebruikt. Zorg dat het juiste aantal cilinders voor de totale systeemvulling beschikbaar is. Alle te gebruiken cilinders zijn bestemd voor het teruggewonnen koudemiddel en geëtiketteerd voor dat koudemiddel (d.w.z. speciale cilinders voor de terugwinning van koudemiddel). Cilinders moeten compleet zijn met drukontlastingsventiel en bijbehorende afsluiters in goed werkende staat. Lege terugwinningscilinders worden geëvacueerd en zo mogelijk gekoeld voordat terugwinning plaatsvindt.

De terugwinningsapparatuur moet in goede staat verkeren, voorzien zijn van een gebruiksaanwijzing voor de apparatuur en geschikt zijn voor de terugwinning van alle relevante koelmiddelen, inclusief, indien van toepassing, ontvlambare koelmiddelen. Bovendien moet een set geijkte weegschalen beschikbaar zijn en in goede staat verkeren. De slangen moeten compleet zijn met lekvrije ontkoppelingskoppelingen en in goede staat verkeren. Voordat het terugwinningsapparaat wordt gebruikt, moet worden gecontroleerd of het naar behoren werkt, goed is onderhouden en of alle bijbehorende elektrische onderdelen zijn afgedicht om ontsteking te voorkomen als er koudemiddel vrijkomt. Raadpleeg de fabrikant in geval van twijfel.

Het teruggewonnen koudemiddel moet worden geretourneerd aan de koudemiddelleverancier in de juiste terugwinningscilinder en de relevante afvaloverdrachtbon moet worden geregeld. Meng geen koudemiddelen in terugwininstallaties en zeker niet in cilinders.

Als compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze tot een aanvaardbaar niveau zijn geëvacueerd om er zeker van te zijn dat er geen ontvlambaar koelmiddel in het smeermiddel achterblijft. Het evacuatieproces moet worden uitgevoerd voordat de compressor naar de leveranciers wordt teruggestuurd. Alleen elektrische verwarming van het compressorhuis mag worden gebruikt om dit proces te versnellen. Wanneer olie uit een systeem wordt afgetapt, moet dit veilig gebeuren

Deze markering geeft aan dat dit product niet samen met andere huishoudelijke producten mag worden weggegooid door de hele EU. Om mogelijke schade aan het milieu of de mens te voorkomen als gevolg van ongecontroleerde afvalverwijdering, recycleer het op verantwoorde wijze om het duurzame gebruik van afval te bevorderen. Om uw gebruikte apparaat in te leveren, gebruikt u de retour- en inzamelsystemen of neem contact op met de winkelier waar het product is gekocht. Zij kunnen dit product meenemen voor milieuveilige recycling.

R32: 675

ENGLISH

Contents

Atoomweg 99, 3542 AA Utrecht

The Netherlands

Mestic.nl
