GEBRUIKSAANWIJZING RTA-2000 Mestic

Conformiteitsverklaring.... 4

Waarschuwingen tijdens de montage 5

Geschikt gebruik van het product 5

Montage-opties 6

Handelingen voorafgaand aan installatie 7

Voorvereisten voor de installatie 8

Installatieproces 8

Montagediagrammen 15

Montage van voedingskabels en signaal naar accu 17

Algemeen overzicht 17

Elektrisch diagram.... 19

RECYCLING

Dit product draagt het symbool voor het afzonderlijk inzamelen van afgedankte elektrische en elektronische apparatuur. Dit betekent dat dit product moet worden behandeld in overeenstemming met de Europese richtlijn (2012/19/EU) voor recycling of demontage, om de impact op het milieu te minimaliseren. Neem voor meer informatie contact op met uw lokale of regionale autoriteiten. Elektronische producten die niet zijn opgenomen in het selectieve classificatieproces zijn potentieel gevaarlijk voor het milieu en de menselijke gezondheid vanwege de aanwezigheid van gevaarlijke stoffen.

CONFORMITEITSVERKLARING

Hierbij verklaart Gimeg Nederland B.V. verklaart dat het RTA-2000 12V-apparaat voldoet aan alle basisvereisten en andere relevante regelgeving vermeld in de Europese Richtlijn Radioapparatuur (2014/53/EU), Elektromagnetische Compatibiliteit (2014/30/EU) en RoHS-richtlijn (2011/65/EU). Als u een volledige conformiteitsverklaring nodig heeft, kunt u contact opnemen met het adres achterin deze handleiding.

Belangrijk:

Lees dit document zorgvuldig door alvorens het product te installeren. De oorspronkelijke documenten zijn in het Spaans, dus de overige talen zijn vertalingen.

Bewaar het document voor latere naslag.

Alle producthandleidingen zijn beschikbaar op https://www.mestic.nl/en

Alle aanduidingen in deze handleiding zijn vrijblijvend gepubliceerd. In het bijzonder behoudt Mestic zich het recht voor om, zonder voorafgaande aankondiging en zonder opgave van redenen, wijzigingen door te voeren in de technische gegevens, prijzen, kleuren, vormen, ontwerp, uitrusting en materiaal, evenals in de dienstverlening; Zij behoudt zich tevens het recht voor om haar uitrusting aan te passen aan de lokale omstandigheden op bepaalde markten en om de productie van een specifiek model zonder voorafgaande aankondiging te beeindigen. Mestic aanvaardt geen verantwoordelijkheid met betrekking tot problemen met de beschikbaarheid van de apparatuur, met verschillen tussen de afbeeldingen of beschrijvingen en het specifieke model, of met fouten of weglatingen in deze publicatie.

© 2025 Mestic

Alle rechten voorbehouden.

Reproductie van welke aard dan ook is verboden zonder schriftelijke toestemming van de eigenaar van het intellectueel eigendom.

Waarschuwingen tijdens de montage:

De montage, de reparatie en het onderhoud van dit apparaat mag uitsluitend worden uitgevoerd door gekwalificeerd personeel dat voldoende is opgeleid op het gebied van airconditioning voor voertuigen, mogelijke gevaren en toepasselijke normen.
Lees de montageinstructies zorgvuldig door, voordat u met de montage van de RTA-2000 12V begint. Volg tijdens de montage de instructies zorgvuldig op.
Haal de contactsleutel uit het contact voordat u met de montage van de apparatuur begint.
Koppel de accu van het voertuig los voordat u met de montage van de RTA-2000 12V begint.
Monteer de RTA-2000 12V op een veilige manier om het vallen te voorkomen.
Gebruik het juiste gereedschap voor elke bewerking.
Zorg tijdens de installatie voor de correcte aansluiting van de elektrische onderdelen en controleer of ze goed passen.
Indien tijdens de installatie de bedrading door muren met scherpe randen loopt, gebruik dan kabelgoten of geleiders om beschadiging van de kabels te voorkomen.
Belangrijke opmerking: Let er bij het aansluiten van de apparatuur op dat u de polariteiten niet omdraait. Als dit gebeurt, schakelt de besturingsprintplaat niet in en werkt de apparatuur niet.

Gereedschap voor de montage:

Ratel met 13mm sleutel.
Torx schroevendraaier.
Steeksleutel 13.
Cutter.

RTA-2000 12V is een airconditioningapparaat voor dakmontage, uitsluitend te gebruiken op campers, caravans en andere recreatieve voertuigen. De installatie ervan in een ander type voertuig dan hierboven vermeld, wordt niet aanbevolen.
Als het apparaat op een andere manier wordt gebruikt dan bedoeld, vervalt de garantie en wordt de fabrikant vrijgesteld van elke aansprakelijkheid.
Als u niet zeker weet hoe u RTA-2000 12V moet gebruiken, raadpleeg dan deze handleiding of neem contact op met uw dealer.

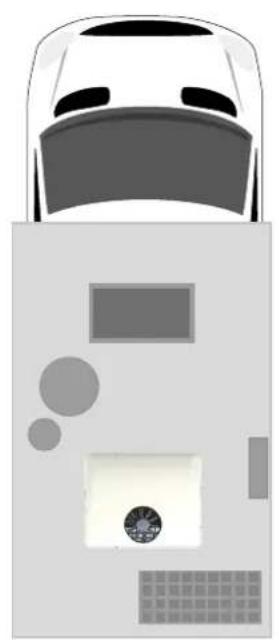

MONTAGE-OPTIES

Let op: Om een goede ventilatie van de apparatuur te garanderen en storingen te voorkomen, moet er aan de achterkant van het apparaat een ruimte van minimaal 10 cm vrij worden gehouden.

1 Neem de snijsjabloon die zich in de doos van de RTA-2000 12V bevindt en leg deze op het dak van het voertuig om de juiste positie te markeren waar de apparatuur zal worden geïnstalleerd.

Let op: Controleer of de markering op de buitenkant geen enkel element in het voertuig hindert voor de montage van de binnenconsole van de apparatuur.

Opmerking: De RTA-2000 12V is een veelzijdig apparaat waarvan de montagerichting 90° kan worden gekanteld om het aan te passen aan de beschikbare ruimte op het dak van het voertuig, zodat het de rest van de accessoires niet hindert.

2 Markeer vanaf de buitenkant van het voertuig de plek van 400 x 400 mm waar het apparaat gemonteerd zal worden. Boor (4) gaten op de 4 hoeken van het uitgetekende sjabloon.

Boren

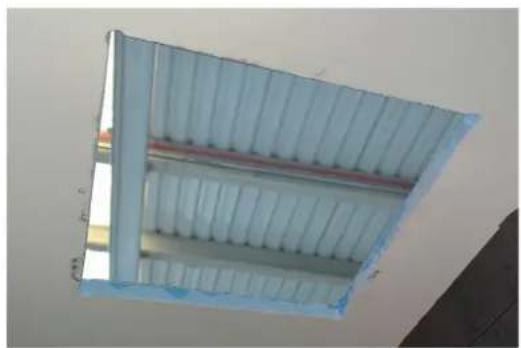

3 Zaag de dakplaat tussen de gaten door met een daarvoor geschikte zaag (decoupeerzaag, knabbelschaar). Voltooi de snede van binnenuit door de vulling en de plafondplaat door te snijden.

Let op: Wees voorzichtig bij het maken van de snede vanwege de mogelijkheid dat u een kabeldoorvoer tegenkomt.

Let op: RTA-2000 12V kan alleen worden geïnstalleerd in voertuigen met dakluik, uitgevoerd met:

• Gat in het dak 400 x 400 mm
• Dikte dak tussen 30 en 60 mm

4

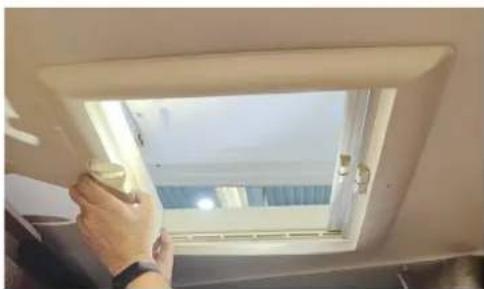

Demonteer het luik en het kozijn van het voertuig waarop de RTA-2000 12V gemonteerd zal worden.

Til het apparaat op en lijm de 25x25 EPDM-pakking op de basisplaat van het apparaat, waarbij u het daarvoor gemarkeerde gebied volgt.

Let op: Als de EPDM-pakking op een andere locatie wordt geplaatst, functioneert de apparatuur niet correct en kunnen water en lucht ook in het interieur van het voertuig terechtkomen.

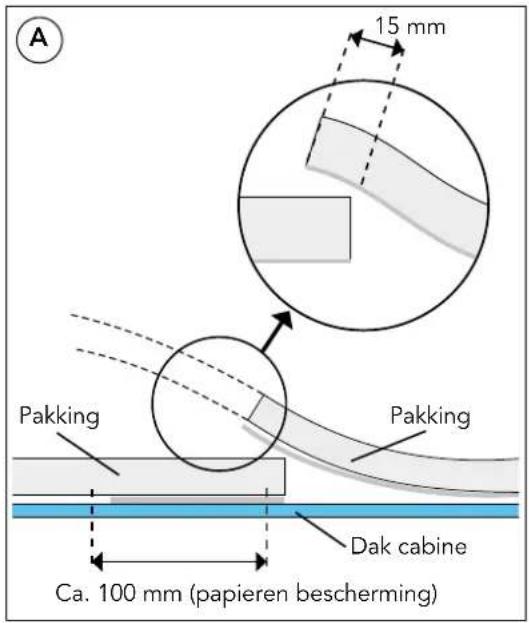

A- Lijm de EPDM-pakking en houd aan elke kant 100 mm beschermpapier over.

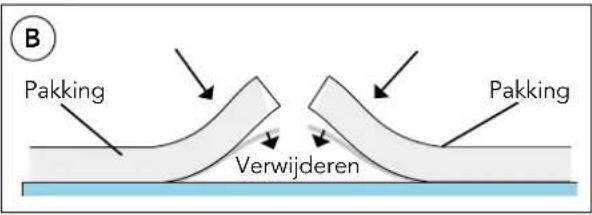

B- Verwijder de twee stukjes papier.

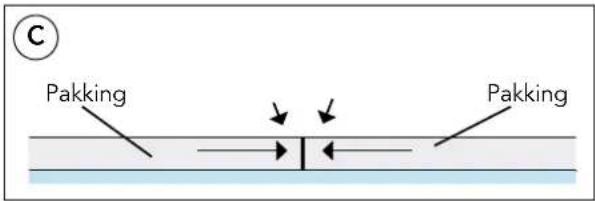

C- Plak de uiteinden van de EPDM-pakking vast.

B Pakking Verwijderen Pakking

A 15 mm Pakking Pakking Dak cabine Ca. 100 mm (papieren bescherming)

Pakking Pakking

6

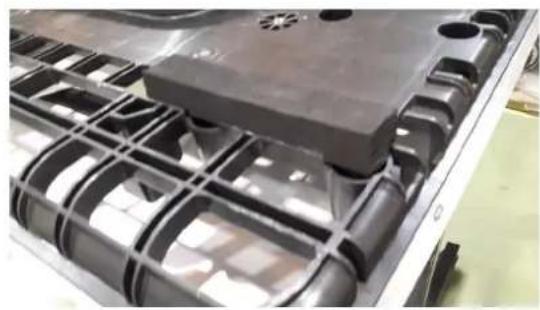

Knip van de resterende montagepakking (2) stukken uit en plak deze op de aangegeven plek op de achterkant van de basis.

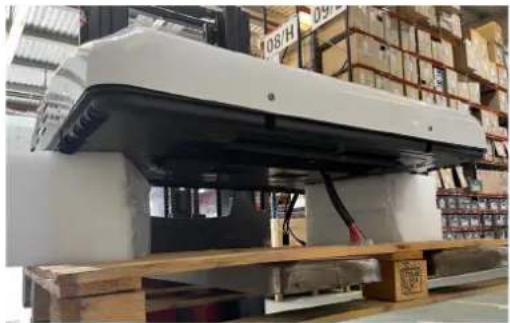

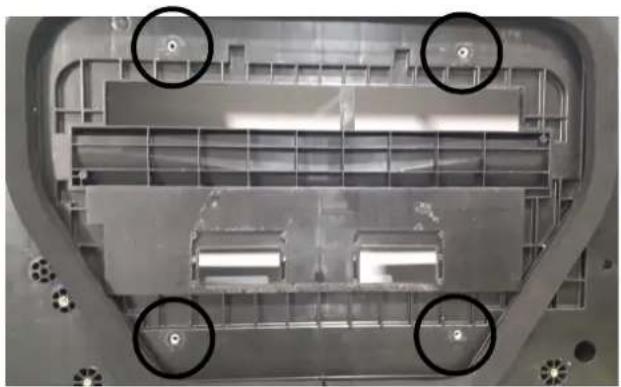

Plaats het apparaat op het plafond, centreer het van binnenuit en zorg ervoor dat de (4) bevestigingspunten van de basissteunen van het apparaat gecentreerd zijn in de plafondopening.

Monteer (4) tapeinden in de bevestigingspunten van de onderplaat, waarbij u de lengte selecteert op basis van de dikte van het voertuigdak:

• Dikte 30 mm: tapeinde van 85 mm
• Dikte 40 en 50 mm: tapeinde van 95 mm
• Dikte 60 mm: tapeinde van 110 mm

Dikte 30 mm:

Dak 30 mm Tapeinde 85 mm

Dikte 40 mm:

Dak 40 mm Tapeinde 95 mm

Dikte 50 mm:

Dak 50 mm Tapeinde 95 mm

Dikte 60 mm:

Dak 60 mm Tapeinde 110 mm

9

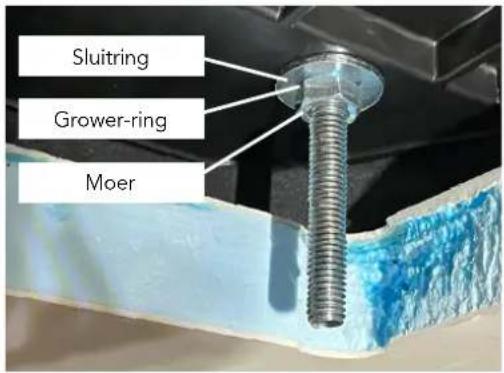

Bevestig de (4) tapeinden aan de basis van het apparaat met (1) sluitring, (1) grower-ring en (1) moer op elk tapeinde.

Sluitring Grower-ring Moer

10

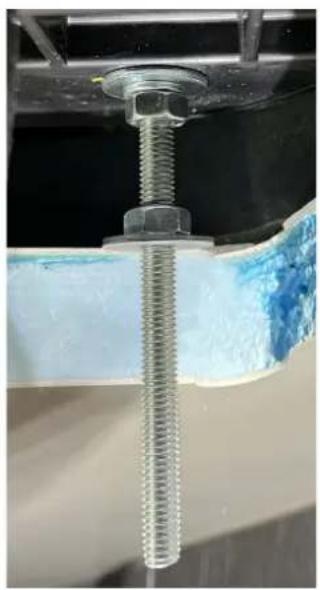

Monteer (1) moer en (1) sluitring op elk tapeinde op een geschatte afstand van de basis van het apparaat:

• Dikte 30 mm: Tussen 27 en 30 mm
• Dikte 40 mm: Tussen 37 en 40 mm
• Dikte 50 mm: Tussen 47 en 50 mm
• Dikte 60 mm: Tussen 57 en 60 mm

Afstand naargelang dikte

11

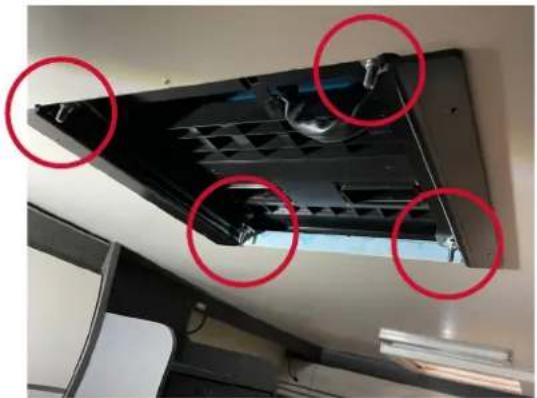

Plaats bevestigingsbeugels op de tapeinden van de apparatuur en zet de beugels vast met (1) sluitring en (1) borgmoer op elk tapeinde.

Let op: De bevestigingsbeugels moeten in de lengterichting in de rijrichting van het voertuig worden gemonteerd, zodat bij het installeren van de console de luchtuitlaat naar de voor- en achterkant van het voertuig is gericht.

Draai de borgmoeren van de bevestigingsbeugels vast, waarbij u de buitenste EPDM-pakking van het apparaat tussen 3 en 6 mm samendrukt.

Belangrijk: Om mogelijke waterlekkage in het interieur van het passagierscompartiment te voorkomen, moet de EPDM-pakking worden vastgedraaid met de basis van de uitrusting, zoals aangegeven in het diagram.

13

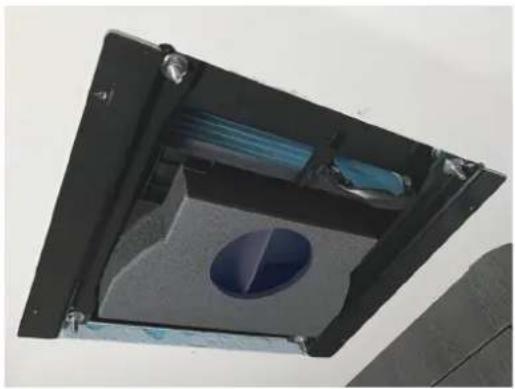

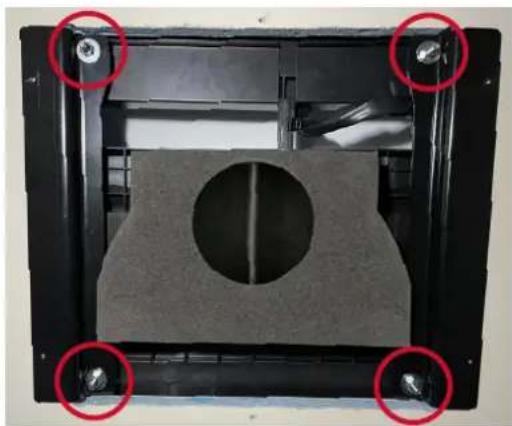

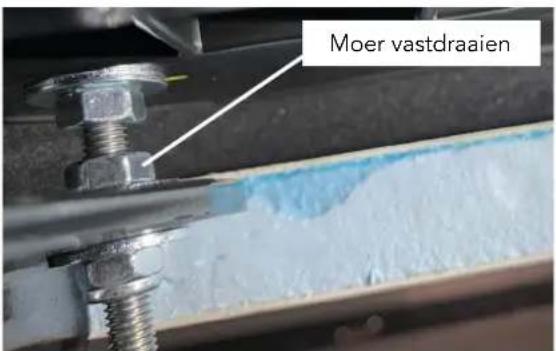

Draai de (4) bovenste moeren van de beugels vast om de bevestiging te voltooien. Eenmaal goed vastgedraaid, moeten de beugels vlak tegen het plafond liggen. Als dit niet gebeurt, kunnen er problemen optreden bij het monteren van de binnenconsole.

Moer vastdraaien

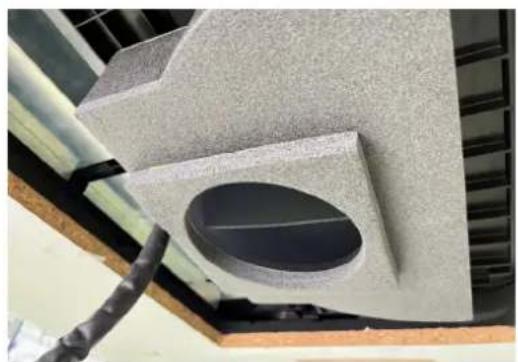

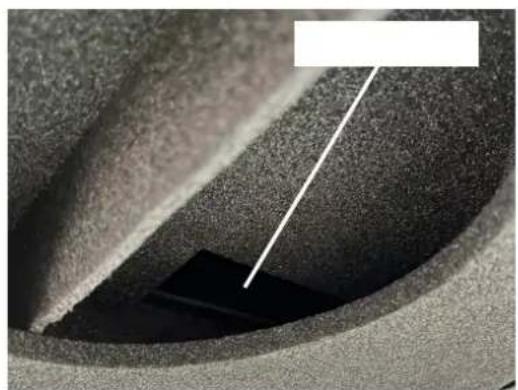

Lijm de doorvoer vast aan de basisplaat en neem de markeringen op de basis als referentie.

Belangrijk: Zorg ervoor dat de luchtuitlaten van de ventilator naar de inlaten van de doorvoer gericht zijn.

Luchtafvoer Luchtafvoer

Voeg, afhankelijk van de dikte van het voertuigdak, de extra pakking toe en lijm deze gecentreerd op het kanaal:

Dikte:

• 30 mm: Alleen doorvoer.
• 40 mm: Doorvoer + (1) extra pakking.
• 50 mm: Doorvoer + (1) extra pakking.
• 60 mm: Doorvoer + (2) extra pakkingen.

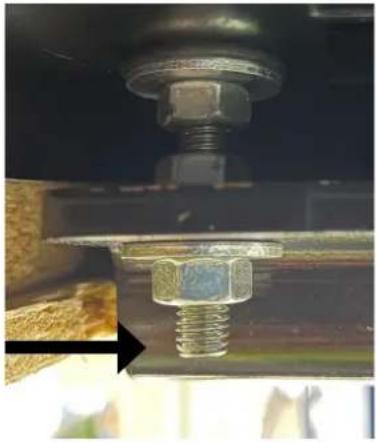

Draai de bevestigingsmoeren M8/125 van de apparaatsteunen vast, waarbij u er rekening mee moet houden dat de bevestigingsbouten niet onder de onderkant van de steunen mogen uitsteken.

Correcte stand van tapeinde, steekt niet uit de onderkant van de beugel.

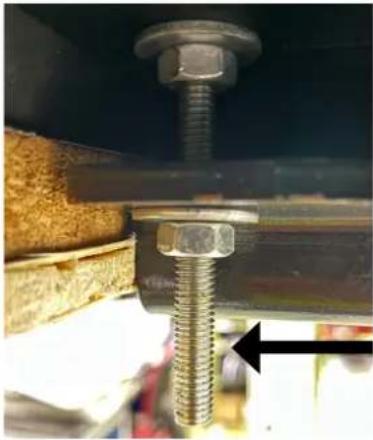

Onjuiste stand van tapeinde die uit de onderkant van de beugel steekt.

17

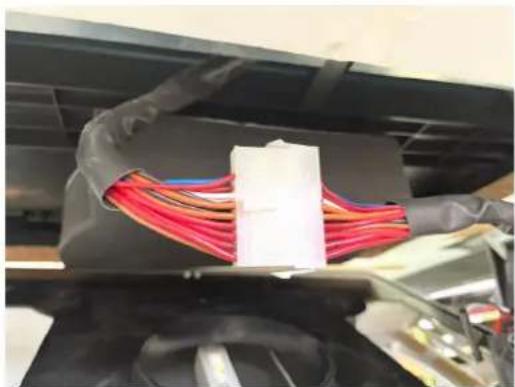

Sluit de bedrading van de binnenconsole aan op de bedrading van de apparatuur.

Let op: Voordat u de binnenconsole bevestigt, moet u ervoor zorgen dat de bedrading zich niet tussen het kanaal en de console bevindt, zodat de lucht goed kan worden geleid.

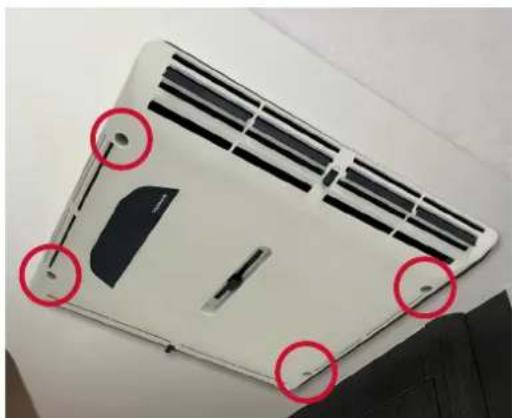

Installeer de console met (4) Bouten M5x10. De installateur kan de uiteindelijke positie van het display kiezen, door deze rechts of links van de rijrichting te plaatsen.

Let op: RTA-2000 12V wordt

zonder voedingskabel naar de accu geleverd. Mestic heeft verschillende installatiemogelijkheden die apart verkrijgbaar zijn.

Als u geen van deze opties aanschaft, zijn de aanbevolen accukabels en signaalbedrading:

Voedingskabels:

Type kabel: FLRY-B

Minimale doorsnede: 25 mm²

Signaalkabels:

Type kabel: FLRY-B

Minimale doorsnede: 1,5 mm ^4

INSTALLATIE-OPTIES

Referentie Omschrijving

1003599692 Set met elektrische aansluitingen

1003599704 Voedingskabel naar accu 10 m

1003599705 Voedingskabel naar accu 8 m

ALGEMEEN OVERZICHT

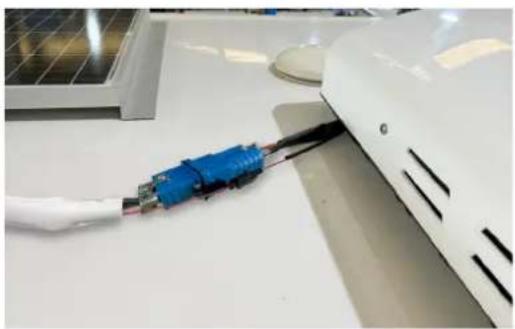

Sluit de voedings- en signaalkabels aan op het apparaat.

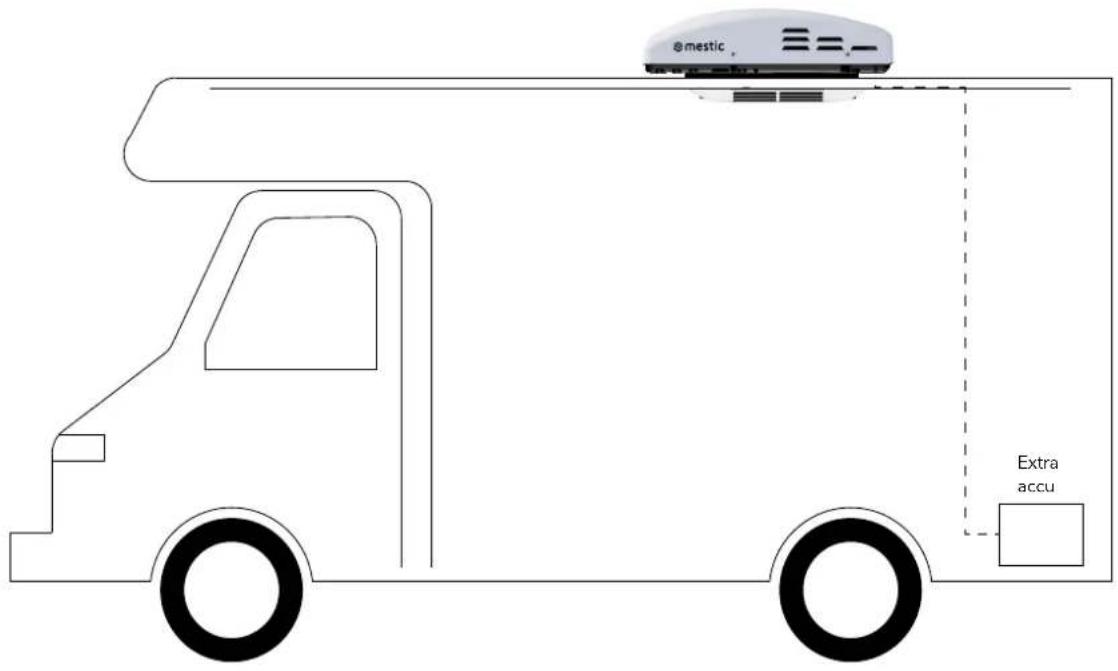

De installateur bepaalt de beste bedradingsroute naar de accu.

Belangrijk: Er moet een zekering van 100 A in de voedingsbedrading worden geïnstalleerd en een zekering van 1 A in de signaalbedrading, beide naast de accu.

21

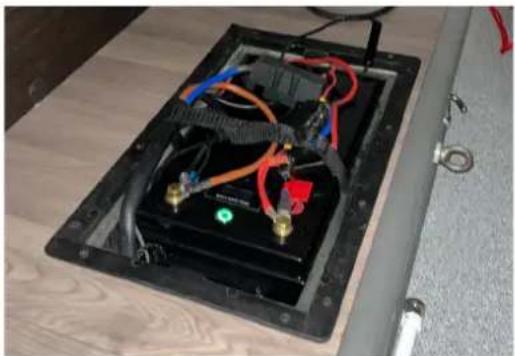

Sluit de voedings- en signaalkabels (positief) aan op de accu.

Belangrijk: Voor een goede werking van de apparatuur moeten de voedingsbedrading en signaalbedrading rechtstreeks op de accu worden aangesloten.

Belangrijk: Raadpleeg de gebruikershandleiding voordat u de apparatuur in gebruik neemt.

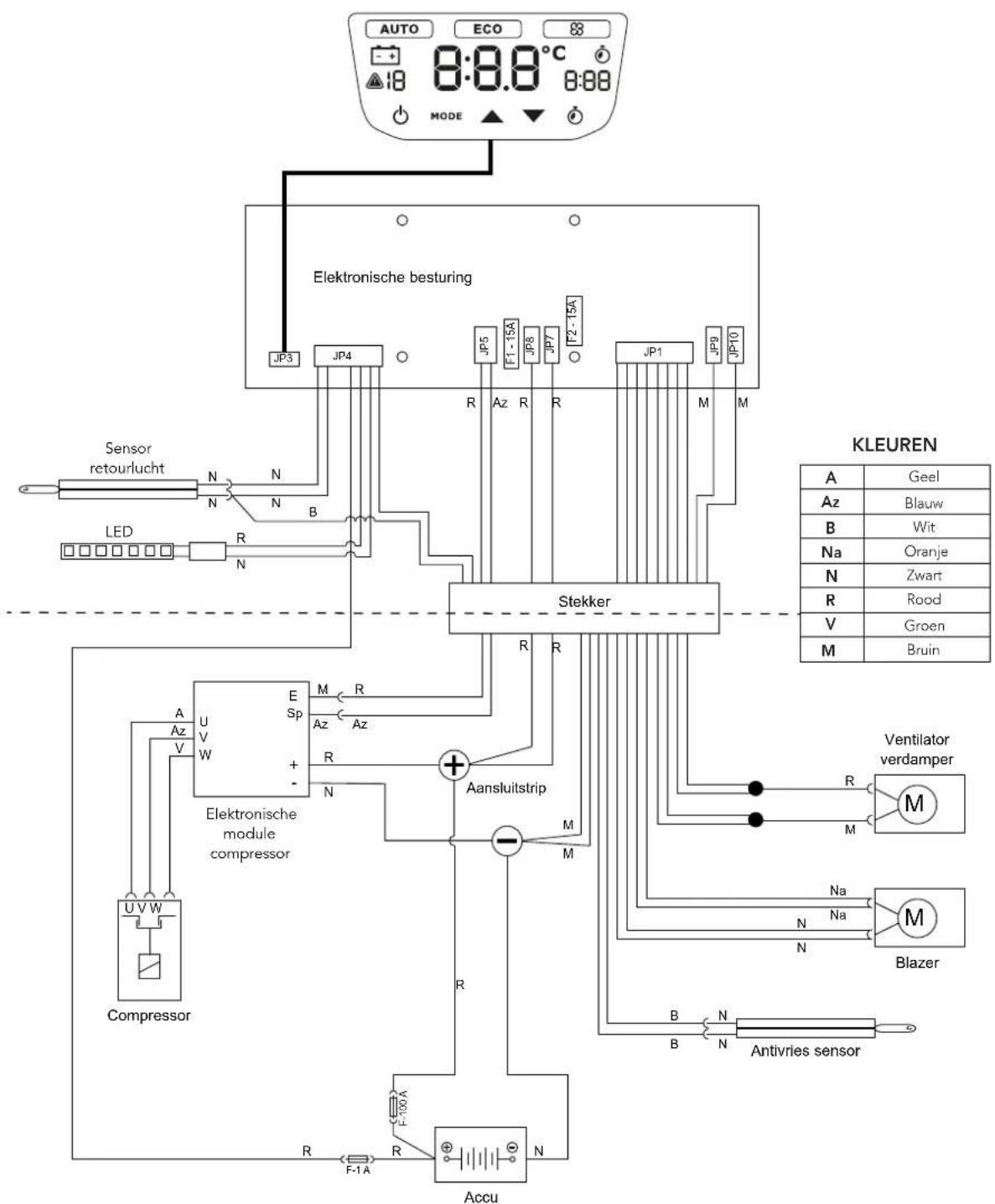

ELEKTRISCH DIAGRAM
