BRUKSANVISNING RTA-2000 Mestic

Overensstemmelseserklæring.... 106

Montering af strømkabler og signal til batteri 119

Generelt overblik 119

El-diagram....121

GENBRUG

Gem dette dokument til senere brug.

Samtlige produktmanualer finder man på https://www.mestic.nl/en

• Tykkelse på 30 mm: boltstørrelse 85 mm
• Tykkelse på 40 / 50 mm: boltstørrelse 95 mm
• Tykkelse på 60 mm: boltstørrelse 110 mm

Tykkelse på 30 mm

Loft 30 mm Boltstørrelse 85 mm

Tykkelse på 40 mm

Loft 40 mm Boltstørrelse 95 mm

Tykkelse på 50 mm

Loft 50 mm Boltstørrelse 95 mm

Tykkelse på 60 mm

Loft 60 mm Boltstørrelse 110 mm

9

INSTALLATIONSMULIGHEDER

Reference Beskrivelse

1003599692 Kit til de elektriske forbindelser

1003599704 Strømkabel til batteri 10 m

1003599705 Strømkabel til batteri 8 m

GENERELT OVERBLIK

emestic Ekstra batteri

19

Tilslut strømkabel og signal (positivt) til batteriet.

Advarsler ved montering.... 141

Riktig bruk av produktet 141

Monteringsalternativer 142

Tiltak før installasjon 143

Installasjonskrav 144

Installeringsprosess 144

Monteringsdiagram 151

Montering av strøm- og signalledninger til batteriet 153

Generell oversikt 153

Elektrisk diagram.... 155

RESIRKULERING

Dette produktet bærer symbolet for selektiv sortering av elektrisk og elektronisk avfall. Det vil si at produktet må håndteres i samsvar med det europeiske direktivet (2012/19/EU) for resirkulering eller demontering for å redusere påvirkningen i miljøet. For mer informasjon, kontakt lokale eller regionale myndigheter. Elektroniske produkter som ikke er inkludert i den selektive klassifiseringsprosessen er potensielt farlige for miljø og helse på grunn av tilstedeværelsen av farlige stoffer.

SAMSVARSERKLÆRING

Gimeg Nederland B.V. erklærer at RTA-2000 12V-enheten oppfyller alle grunnleggende krav og er i samsvar med andre relevante forskrifter oppført i det europeiske radioutstyrsdirektivet (2014/53/EU), elektromagnetisk kompatibilitet (2014/30/EU) og RoHS-direktivet (2011/65/EU). Hvis du trenger en fullstendig samsvarserklæring, kan du ta kontakt via adressen bakerst i denne håndboken.

Viktig:

Les dette dokumentet nøye før du installerer produktet. Den originale dokumentasjonen er skrevet på spansk, resten av språkene er oversettelser.

Ta vare på dette dokumentet for fremtidig referanse.

Alle produkthåndbøkene er tilgjengelige på https://www.mestic.nl/en

Alle indikasjoner i denne håndboken er publisert uten forpliktelser. Spesielt forbeholder Mestic seg retten til å innføre endringer i tekniske data, priser, farger, former, design, utstyr og materiale, uten forutgående kunngjøring og uten å oppgi årsaker, dette gjelder også for vår tjenestevirksomhet; vi forbeholder oss også retten til å tilpasse utstyret til lokale forhold i visse markeder og å avslutte produksjonen av en spesifikk modell uten forutgående kunngjøring. Mestic påtar seg intet ansvar i forhold til vanskeligheter vedrørende utstyrets tilgjengelighet, i forskjeller mellom bildene eller beskrivelsene og den spesifikke modellen, eller ved feil eller utelatelser i denne publikasjonen.

© 2025 Mestic

Alle rettigheter forbeholdt

Alle former for gjengivelse er forbudt uten skriftlig tillatelse fra den rettslige eieren.

Advarsler ved montering:

Installasjon, reparasjon og vedlikehold av dette utstyret skal kun utføres av kvalifisert teknisk personell med tilstrekkelig opplæring i klimaanlegg for kjøretøy, potensielle farer og gjeldende forskrifter.
Les monteringsanvisningen nøye før du installerer RTA-2000 12V. Under installasjonen skal de angitte instruksjonene følges nøyaktig.
Koble fra tenningsnøkkelen før du starter installasjonen av utstyret.
Koble fra kjøretøybatteriet før du starter installasjonen av RTA-2000 12V.
For å forhindre fall må RTA-2000 12V installeres på en sikker måte.
Bruk riktige verktøy for hver operasjon.
Sørg for at de elektriske komponentene er koblet til under installasjonen og kontroller at de passer.
Hvis ledninger går gjennom vegger med skarpe kanter under installasjonen, bruk ledningsrør eller föringer for å forhindre at kablene blir skadet.
Viktig melding: Pass på at du ikke snur polaritetene når du kobler til utstyret. Hvis det skjer, vil ikke kontrollkortet slå seg på og utstyret vil ikke fungere.

Nødvendig verktøy for montering:

Skralle med 13 mm skiftenøkkel.
Torx-skrutrekker.
Fastnøkkel 13mm.
Kuttekniv.

Riktig bruk av produktet:

RTA-2000 12V er et takklimaanlegg med høy ytelse som er egnet for bruk i bobiler og andre fritidskjøretøyer. Installasjon i andre kjøretøytyper enn de som er nevnt ovenfor anbefales ikke.
Ikke tiltenkt bruk opphever garantien for enheten og utelukker produsentens ansvar.
Hvis du ikke er sikker på hvordan du bruker RTA-2000 12V, vennligst les denne håndboken eller kontakt din forhandler.

MONTERINGSALTERNATIVER

Obs: For å sikre god ventilasjon av utstyret og for å unngå dårlig drift, må det holdes en fri avstand på minst 10 cm langs baksiden av enheten.

1 Ta skjæremalen som ligger i utstyrsboksen til RTA-2000 12V og plasser den på taket av kjøretøyet for å markere riktig posisjon der utstyret skal installeres.

Obs: For montering av utstyrets innvendige konsoll, kontroller at merket på utsiden ikke er til hinder for elementene inne i kjøretøyet.

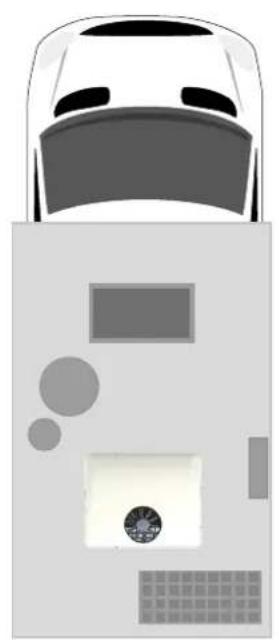

Merk: RTA-2000 12V er en allsidig enhet som kan installeres hver 90°, slik at den tilpasses den tilgjengelige plassen på kjøretøyets tak og ikke er til hindring for resten av tilbehøret.

2 Merk av 400 x 400 mm mellomrom der utstyret skal sitte fra utsiden av kjøretøyet. Bor (4) hull i de fire hjørnene i det merkede området.

Boring

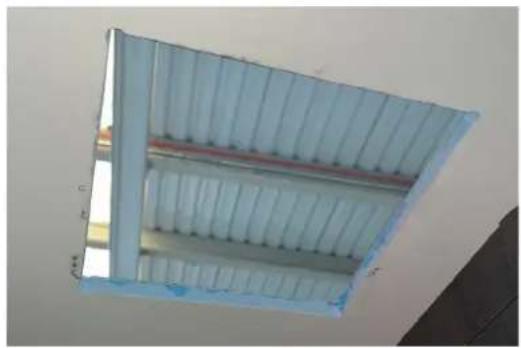

3 Hullene slås sammen ved å kutte taket med en stikksag fra utsiden av kjøretøyet. Fullfør fra innsiden ved å kutte vatten og undertaket.

Obs: Vær oppmerksom på eventuelle kabelgjennomganger när du skjærer.

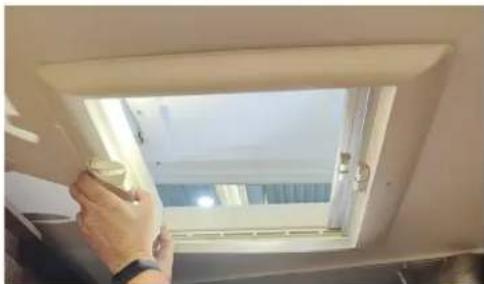

4 Demonter luken og rammen på kjøretøyet der RTA-2000 12V-utstyret skal plasseres.

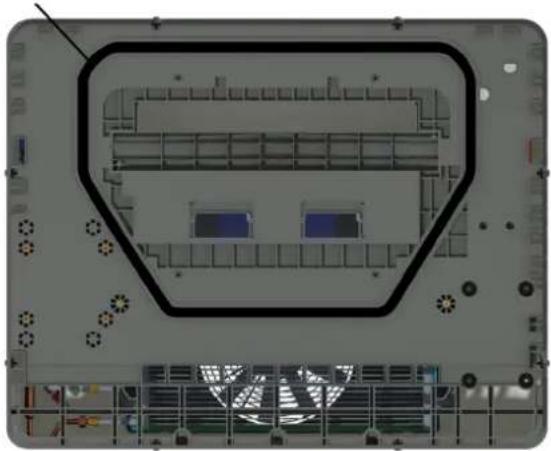

5 Løft utstyret og fest 25x25 EPDM-pakningen til bunnen av utstyret etter området som er merket til dette formålet.

Obs: Hvis EPDM-pakningen plasseres på et annet sted, vil ikke utstyret fungere korrekt og det kan også føre til at vann og luft kommer inn i kjøretøyet.

EPDM-pakning

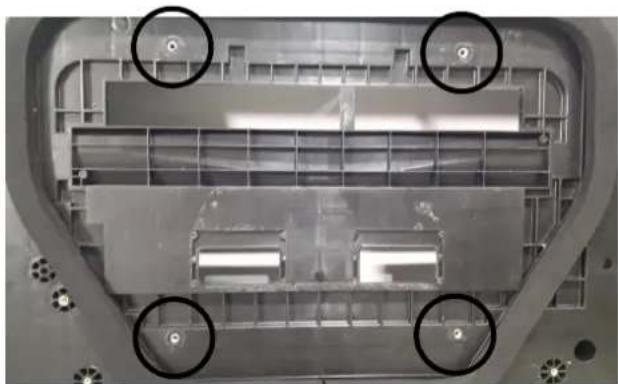

Plasser utstyret på taket, sentrer det fra innsiden, og sørg for at de (4) festepunktene til utstyrets basestøtter er sentrert i takutsparingen.

Monter (4) bolter i festepunktene på utstyrsbasen, velg lengden basert på tykkelsen på kjøretøyets tak:

• 30 mm tykkelse: 85 mm bolt
• 40 og 50 mm tykkelse: 95 mm bolt
• 60 og mm tykkelse: 110 mm bolt

30 mm tykkelse

Tak 30 mm 85 mm bolt

40 mm tykkelse

Tak 40 mm 95 mm bolt

50 mm tykkelse

Tak 50 mm 95 mm bolt

60 mm tykkelse

Tak 60 mm 110 mm bolt

9

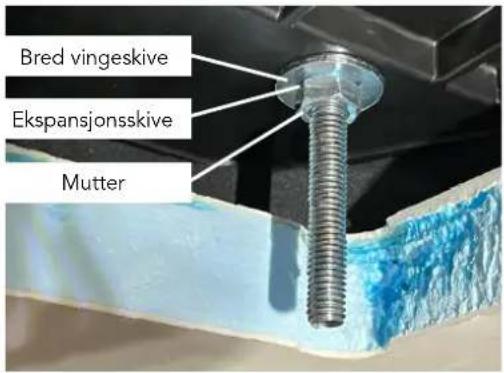

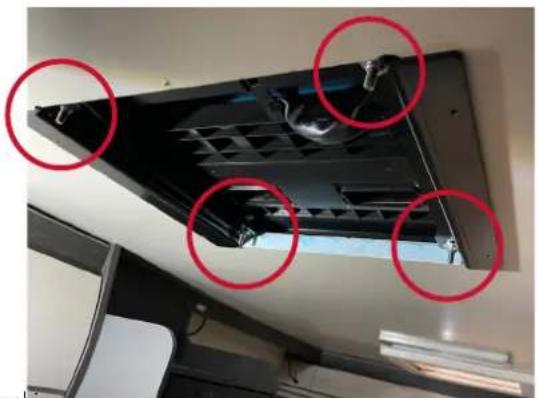

Fest de (4) boltene til bunnen av enheten med (1) bred vingeskive, (1) ekspansjonsskive og (1) mutter på hver.

Bred vingeskive Ekspansjonsskive Mutter

10

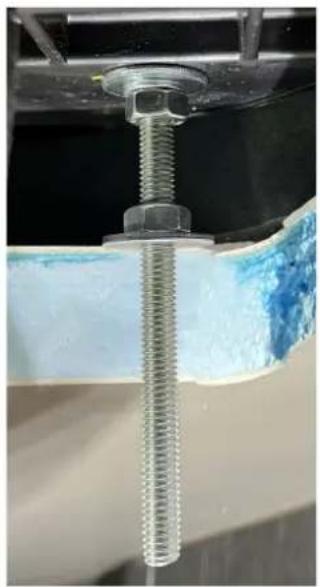

Fest (1) mutter og (1) bred vingeskive på hver bolt i en tilnærmet avstand fra utstyrssbasen på:

• 30 mm tykkelse: Mellom 27 og 30 mm
• 40 mm tykkelse: Mellom 37 og 40 mm
• 50 mm tykkelse: Mellom 47 og 50 mm
• 60 mm tykkelse: Mellom 57 og 60 mm

Plasser festebraketter på boltene til utstyrsbasen og fest brakettene med (1) bred vingeskive og (1) selvlåsende mutter på hver bolt.

Obs: Festebrakettene må monteres på langs i kjøretøyets kjøreretning slik at luftuttaket ved montering av konsollen vender mot fronten og baksiden av kjøretøyet.

Stram til de selvlåsende mutterne på festebrakettene slik at den ytre EPDMpakningen tettes mellom 3 og 6 mm til utstyret.

Viktig: For å unngå mulige vannlekkasjer inn i førerhuset, må EPDM-pakningen strammes med bunnen av utstyret som angitt i diagrammet.

13

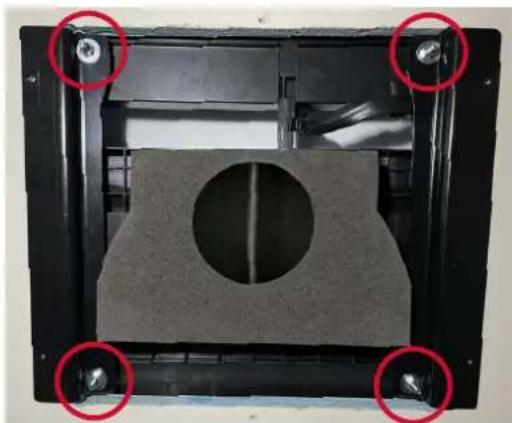

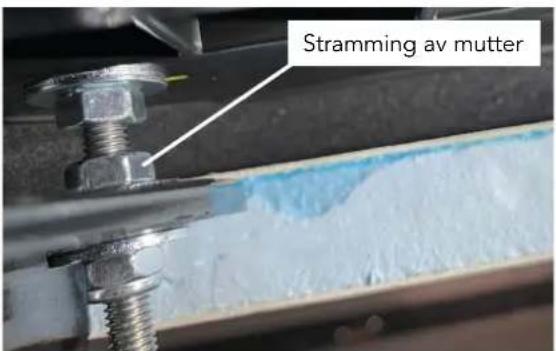

Stram til (4) øvre mutre på brakettene for å fullføre festingen. Når de er ordentlig strammet, skal brakettene være flate mot taket. Er de ikke det, kan det oppstå vanskeligheter ved montering av den innvendige konsollen.

Stramming av mutter

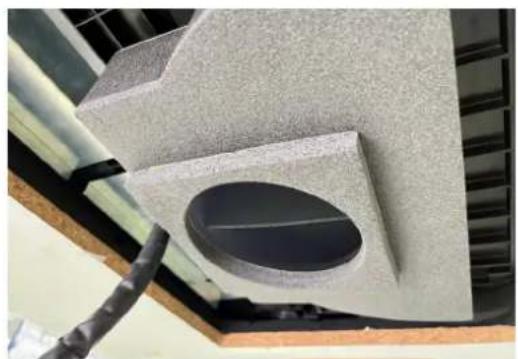

14 Fest kanalen til bunnen av utstyret ved å bruke merkene på basen som referanse.

Viktig: Pass på at luftutløpene til viften vender mot innløpene til kanalinntaket.

Luftutløp Luftutløp

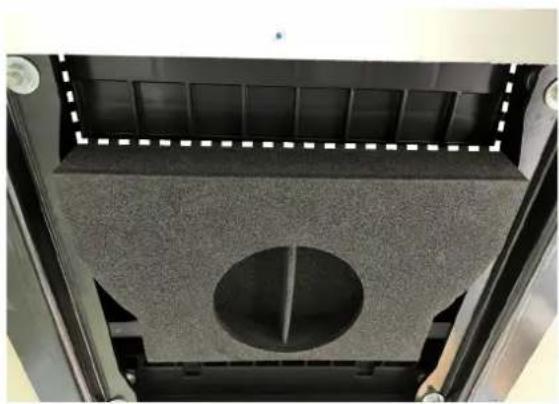

15 Avhengig av tykkelsen på kjøretøytaket, legg til den ekstra kanalpakningen ved å lime den midtstilt på kanalen:

Tykkelse på:

• 30 mm: Kun kanal.
• 40 mm: Kanal + (1) ekstra pakning.
• 50 mm: Kanal + (1) ekstra pakning.
• 60 mm: Kanal + (2) ekstra pakning.

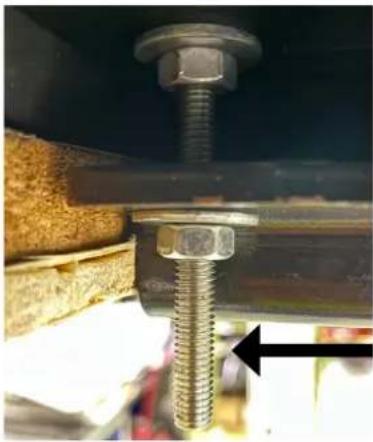

Trekk til M8/125-mutrene som fester utstyrsstøttene, pass på at festeboltene ikke stikker ut under bunnen av støttene.

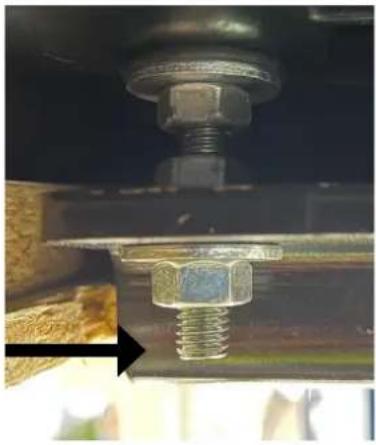

Riktig plassering av bolten for at den ikke skal stikke ut fra bunnen av støtten.

Feil plassering av bolten der den stikker ut fra bunnen av støtten.

17

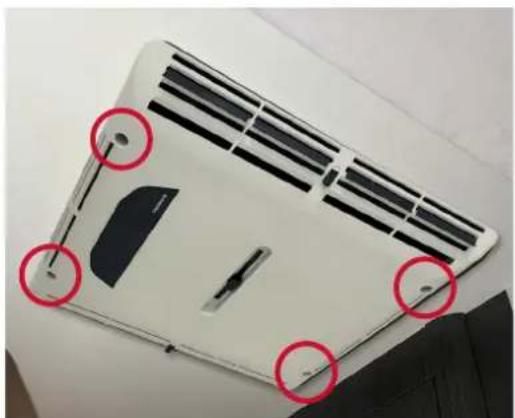

Monter konsollen med (4) M5x10 skruer. Installatøren vil kunne velge den endelige posisjonen til skjermen ved å plassere den til høyre eller venstre for kjøreretningen.

Obs: RTA-2000 12V leveres IKKE med ledninger for batteristrøm. Mestic har flere installasjonsmuligheter som selges separat. Kjøpes ingen av disse alternativene er anbefalt batteristrøm- og signalledninger:

Strømledninger:

Kabeltype: FLRY-B

Minste seksjon: 25 mm²

Signalledninger:

Kabeltype: FLRY-B

Minste seksjon: 1,5 mm²

INSTALLERINGSALTERNATIVER

Referanse Beskrivelse

1003599692 Elektrisk koblingssett

1003599704 Strømkabel for batteri 10 m

1003599705 Strømkabel for batteri 8 m

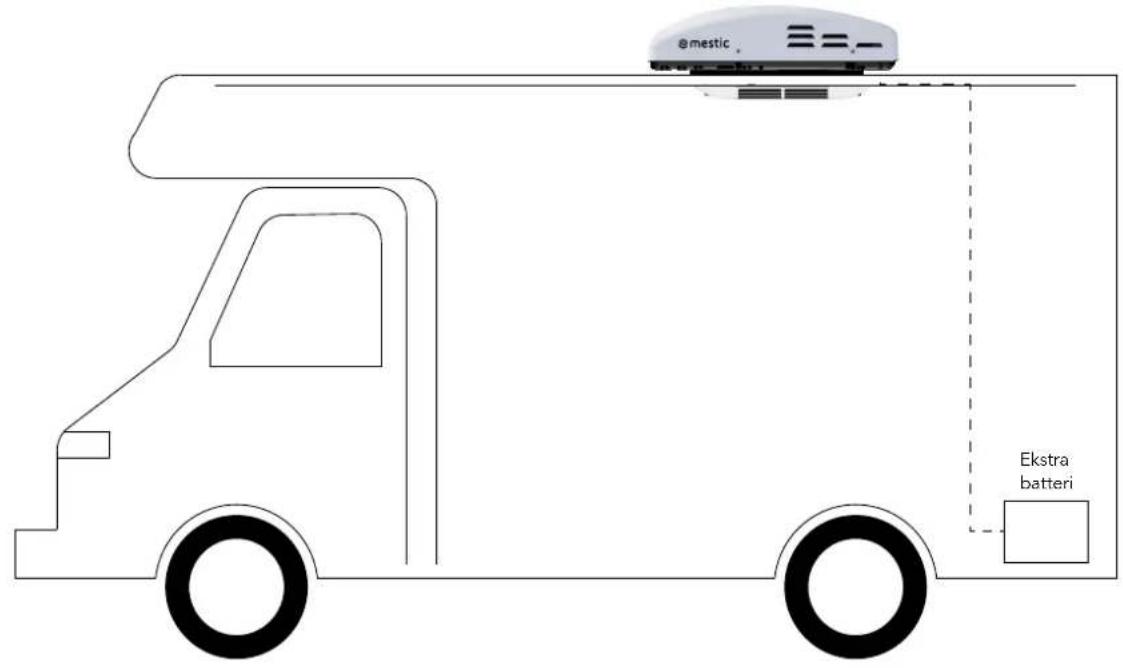

GENERELL OVERSIKT

@mestic Ekstra batteri

19

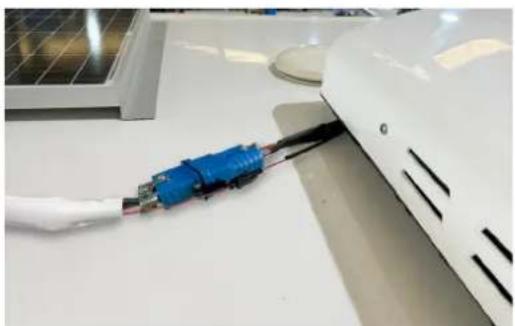

Koble strøm- og signalledninger til utstyret.

Installatøren vil avgjøre den beste ledningsføringen til batteriet.

Viktig: En 100 A sikring må installeres i strømledningen og en 1 A sikring i signalledningen, begge ved siden av batteriet.

21

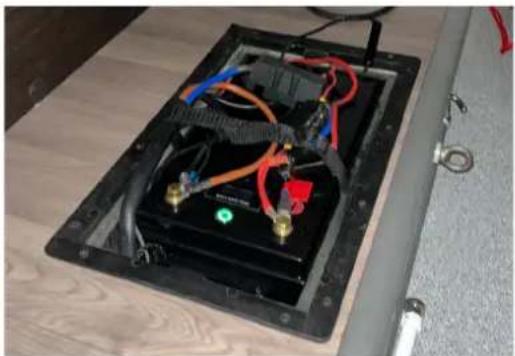

Koble strøm- og signalledninger (positiv) til batteriet.

Viktig: For riktig drift av utstyret, må strømledningene og signalledningene kobles direkte til batteriet.

Viktig: Før du setter utstyret i drift, se brukerhåndboken.

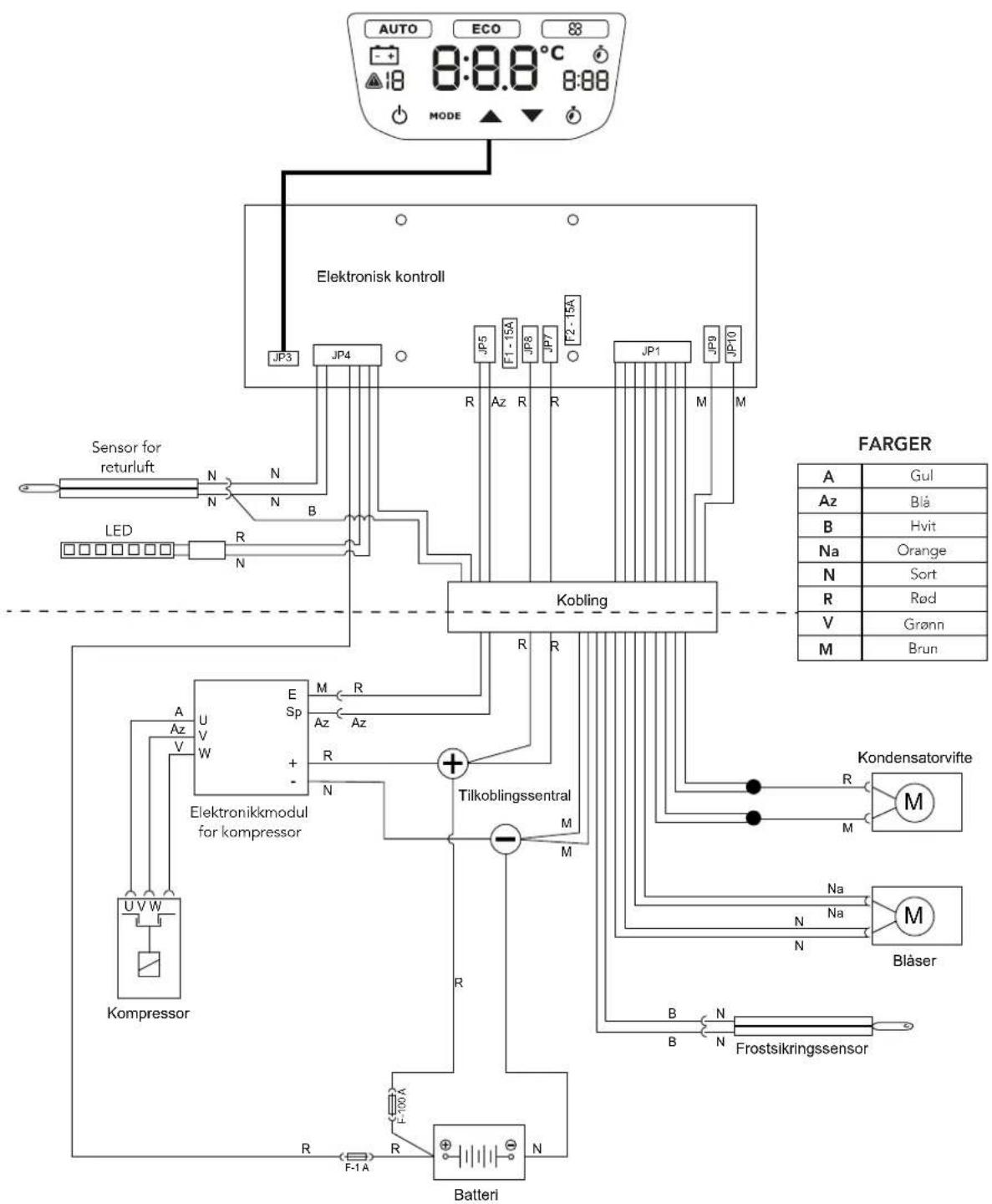

ELEKTRISK DIAGRAM

