Produkttype	Tak-klimaanlegg for fritidskjøretøy
Merke	Mestic
Modell	RTA-2500L
Kjølekapasitet	2500 W (8530 BTU)
Varmekapasitet	2750 W (9383 BTU)
Kjøleeffekt	1118 W
Varmeeffekt	1135 W
Strøm (kjøling / oppvarming)	4,3 A / 4,4 A
Strømforsyning	230 V ~ 50 Hz, enfaset
Kjølemiddel	R290 (220 g) - brennbar gass
Luftstrøm	350 m³/h
Innvendig enhet mål (L x B x H)	67 x 52,3 x 5 cm
Utvendig enhet mål (L x B x H)	96 x 58,5 x 25,9 cm
Netto vekt (innvendig / utvendig)	3 kg / 33 kg
Isolasjonsklasse	IPX4
Driftstemperaturområde	Kjøling: 18 til 46 °C / Oppvarming: -5 til 24 °C
Driftsmoduser	Auto, Kjøling, Oppvarming, Vifte, Natt (Standby)
Kontroll	Trådløs fjernkontroll, veggkontrollpanel, Mestic-app (WiFi/Bluetooth)
Filter	Vaskbart HEPA-filter (anbefalt årlig utskifting)

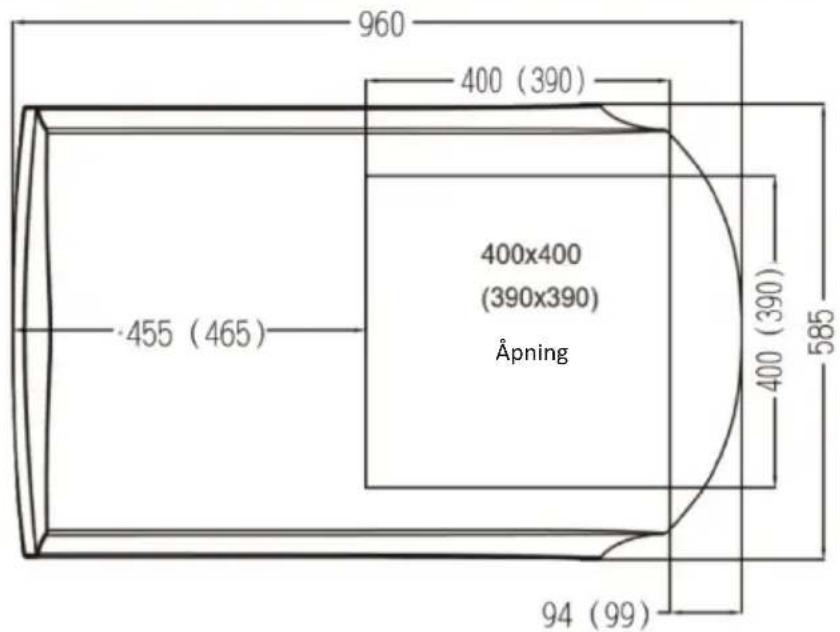

Nødvendig takåpning	380 x 380 mm, 390 x 390 mm eller 400 x 400 mm
Anvendelig taktykkelse	30 til 80 mm
Beskyttelse	10 A effektbryter, automatisk stans ved feil
Sikkerhet	Jording påkrevd, brennbar gass R290, oppbevaring i rom >4 m² uten antennelseskilde
Medfølgende tilbehør	Fjernkontroll, AAA-batterier (2), monteringsplate, tetningsskum, skruer, manual
Reparerbarhet	Reservedeler tilgjengelig via produsenten (kontakt autorisert service)

Ofte stilte spørsmål - RTA-2500L Mestic

Hva er kjøleeffekten til Mestic RTA-2500L?

Kjølekapasiteten er 2500 W (8530 BTU), med et elektrisk effektforbruk på 1118 W.

Kan jeg bruke dette klimaanlegget i varmemodus?

Ja, RTA-2500L er reversibelt. Det gir en varmekapasitet på 2750 W (9383 BTU) med en effekt på 1135 W.

Hvilken type kjølemiddel bruker den? Er den farlig?

Den bruker kjølemiddelet R290 (220 g), en brennbar gass. Apparatet må installeres, brukes og oppbevares i et rom på over 4 m², uten permanent antennelseskilde.

Hvordan installerer jeg klimaanlegget på taket av campingvognen min?

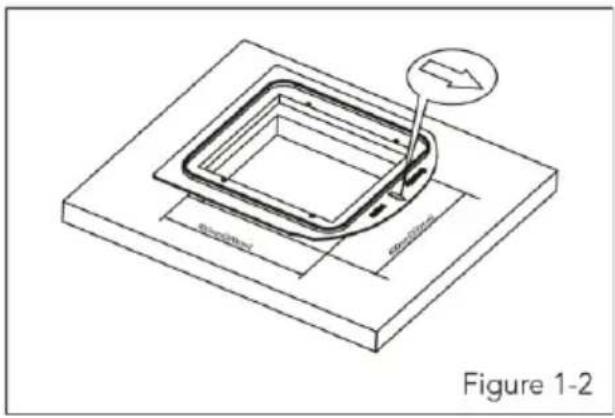

Installasjonen krever en takåpning på 380x380 mm, 390x390 mm eller 400x400 mm. Taktykkelsen må være mellom 30 og 80 mm. Følg trinnene i bruksanvisningen: liming av tetningslister, montering av utvendig enhet på adapteren, installasjon av takmonteringssettet og elektrisk tilkobling.

Hva er dimensjonene og vekten på apparatet?

Innvendig enhet måler 67 x 52,3 x 5 cm og veier 3 kg. Utvendig enhet måler 96 x 58,5 x 25,9 cm og veier 33 kg.

Hvordan rengjør jeg luftfilteret?

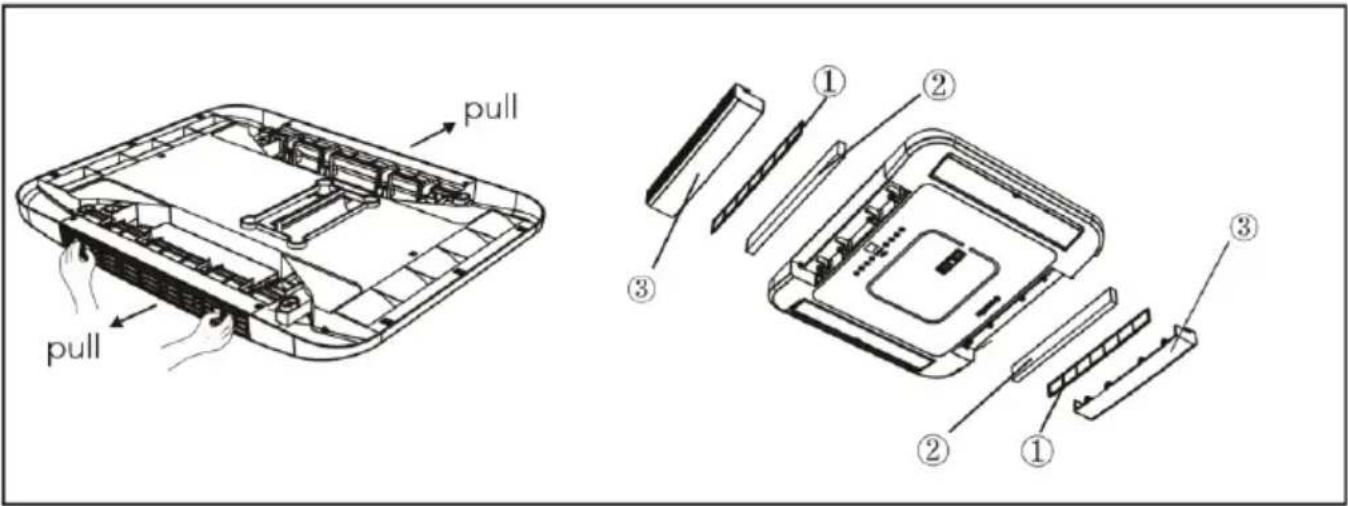

Fjern luftinntaksgrillen ved å trekke i den. Rengjør HEPA-filteret med en støvsuger. Hvis filteret er veldig skittent, bytt det ut (anbefalt etter ett år). Ikke bruk apparatet uten filter.

Hva gjør jeg hvis apparatet ikke kjøler nok?

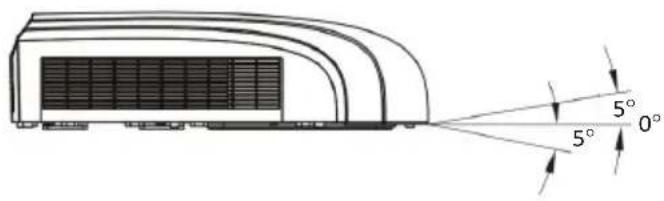

Kontroller at klimaanlegget er i vater (maks helning 5°), at temperaturinnstillingen er lav nok, at filteret er rent, og at rommet ikke var for varmt fra starten. Hvis problemet vedvarer, se feilsøkingsguiden.

Kan jeg bruke fjernkontrollen på avstand?

Ja, den trådløse fjernkontrollen fungerer opptil 8 meter uten hindringer. Rett senderen mot klimaanleggets mottaker. Unngå forstyrrelser fra lysrør.

Apparatet viser en feilkode, hva gjør jeg?

Se feilkodetabellen i bruksanvisningen. For eksempel indikerer 'PL' for lav spenning, 'EE' blokkert luftstrøm. For kodene E1/E2/E3/E4/EC, kontakt en kvalifisert fagperson.

Hvordan resirkulerer jeg dette apparatet ved slutten av levetiden?

Dette produktet er underlagt WEEE-direktivet (2012/19/EU). Ikke kast det sammen med husholdningsavfall. Lever det til et egnet innsamlingssted for resirkulering eller demontering.

BRUKSANVISNING RTA-2500L Mestic

Bruksanvisning Norsk 215

② Gitter til lufttilførsel

③ Kontrolpanel (membran)

④ Filter-underenhed

⑤ LED-indikator

⑥ Betjeningshåndtag

Forstørret diagram over position 3 og 4

FEJLFINDING

GUIDE TIL FEJLFINDING

Bruksanvisning Norsk

Noen få ord om ditt nye klimaanlegg 216

Forholdsregler for installasjon 217

Elektriske data 219

Tekniske data 220

Elektrisk diagram 221

Pakkeliste 222

Navn på deler 223

Betjening av trådløs fjernkontroll 224

Kontrollpanel 228

Installasjonsinstruks 230

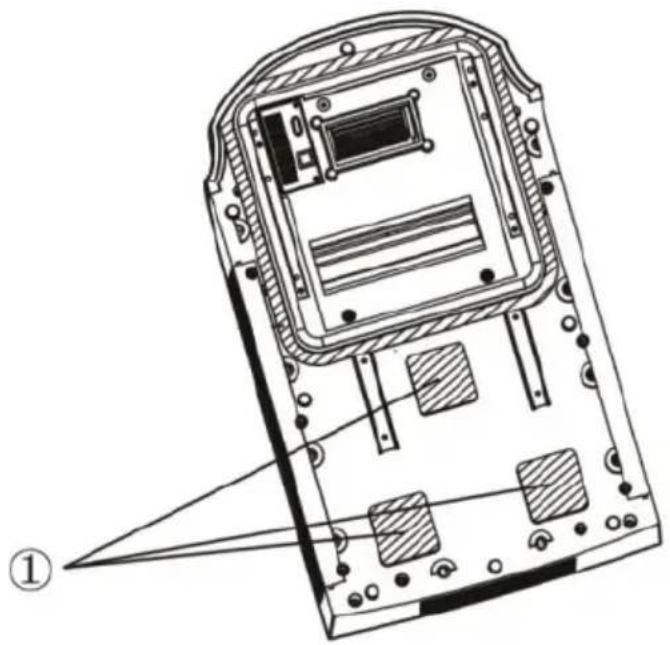

Trinn 1 - Klisting av forseglingsstrimmelen og svampen 230 stykker på utendørsenheten

Trinn 2 - velge et installasjonssted og 231 installasjon av takklimaanlegget

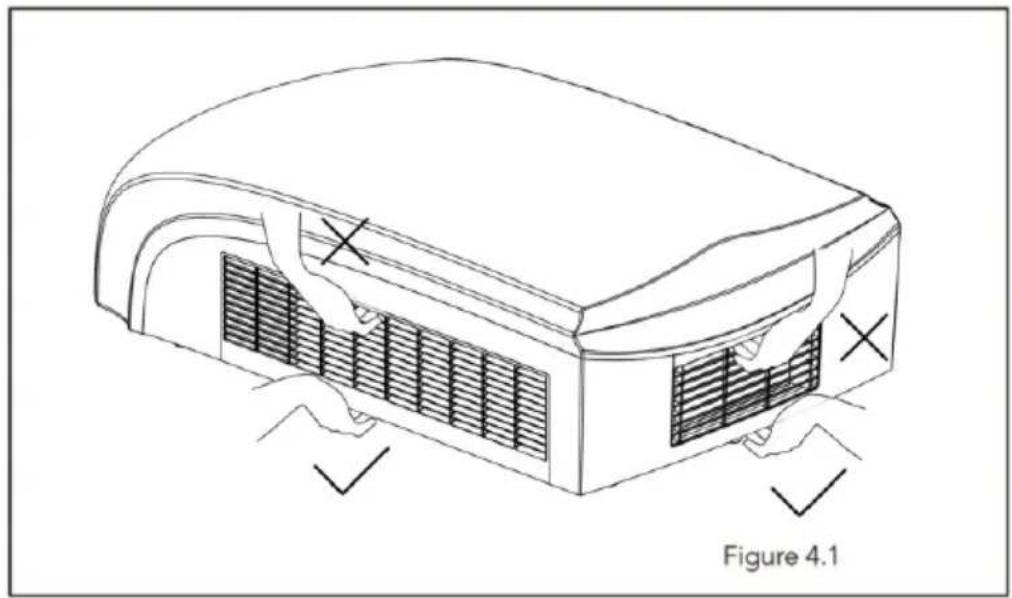

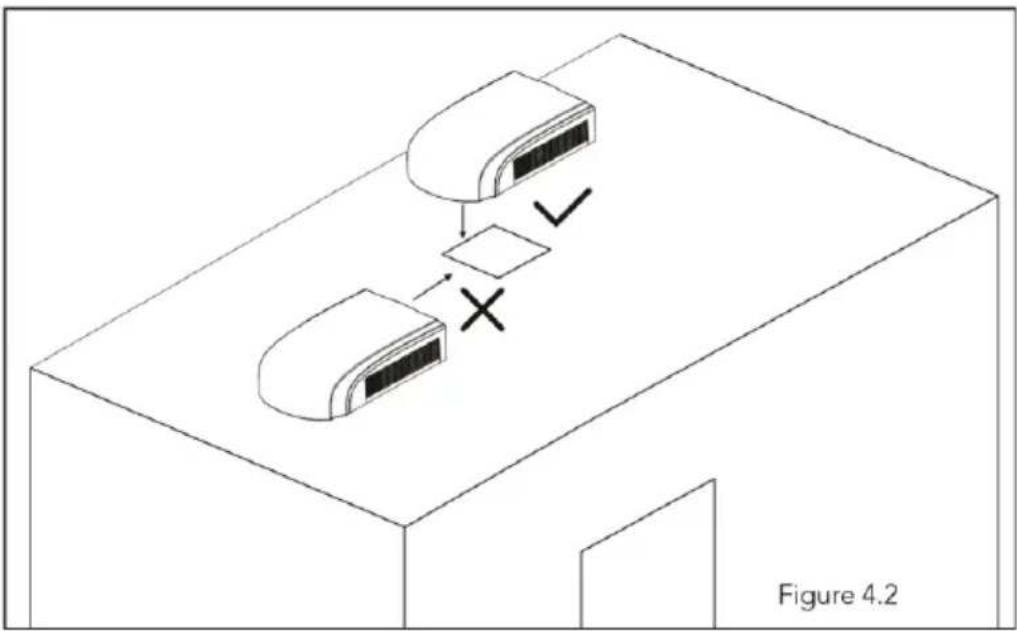

Trinn 3 – montering av utendørsenhet 234

Trinn 4 - installere takmonteringen 235

Trinn 6 – fullføre installasjonen 239

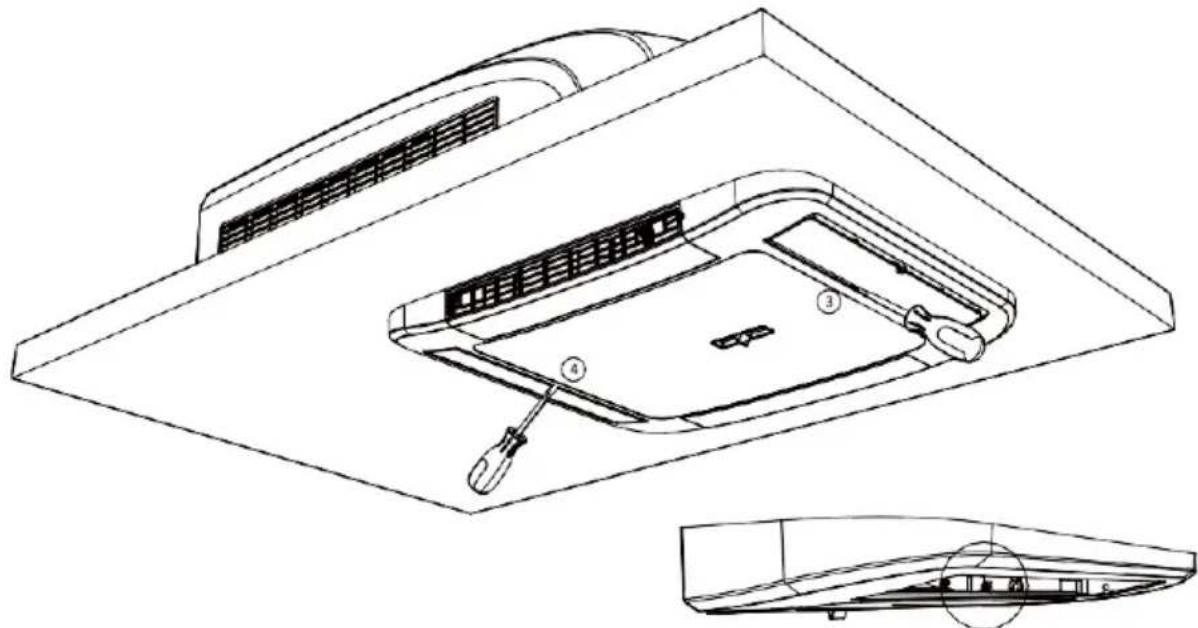

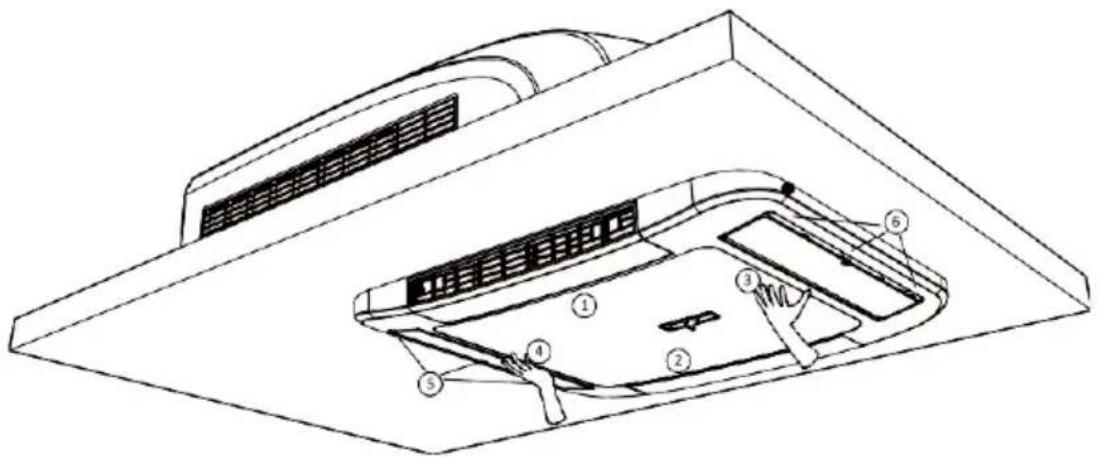

Demontering 240

Feilsøkingsveiledning 241

Feilkoder 242

Takk for at du valgte klimaanlegget for fritidskjøretøy. Denne håndboken vil gi deg all informasjon for installasjon, drift og vedlikehold. Bruk noen minutter på å finne ut hvordan du får mest mulig ut av kjølekomfort og økonomisk drift fra ditt nye klimaanlegg. Oppbevar denne håndboken godt for fremtidig referanse. En all-polet frakoblingsbryter med en kontaktavstand på minst 3 mm i alle poler bør kobles i fast ledning. Samt en effektbryter med kapasitet på 10 A. Strømbryteren bør ha en magnetisk og termisk utløserfunksjon, slik at den kan beskytte mot kortslutning og overbelastning.

ADVARSEL:

• Dette apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de har fått tilsyn eller instruksjoner om bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Barn bør overvåkes for å sikre at de ikke leker med apparatet.
• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap dersom de har fått tilsyn eller instruksjoner om bruk av apparatet på en sikker måte og forstår farene. involvert.
  • Barn skal ikke leke med apparatet.
  • Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn og kun etter å ha lest den
  Når kjølemediet lekker eller krever utslipp under installasjon, vedlikehold eller demontering, bør det være det håndteres av sertifiserte fagfolk og/eller i samsvar med lokale lover og forskrifter.

FORHOLDSREGLER FOR INSTALLASJON

ADVARSEL:

• Overhold alle styrende koder og ordinanser.
- Ikke bruk skadet eller ikke-standard strømledning.
- Sørg for at ledningene er skikkelig isolert og beskyttet mot slitasje.
• Vær forsiktig under installasjon og vedlikehold. Forby feil bruk for å forhindre elektrisk støt, ulykker og andre ulykker.
- Før du slår på enheten, åpne det horisontale spjeldet på innendørsenheten for hånd, ellers kan ikke den kalde luften blåses ut, og det vil være kondensvann på det horisontale spjeldet.
- Apparatet inneholder den brennbare gassen R290.
- Vær oppmerksom på at kjølemedier kan være luktfrie.
- Apparatet skal installeres, betjenes og oppbevares i et rom med gulvareal større enn 4 m ^2 .
- Apparatet skal oppbevares i et rom uten kontinuerlige tennkilder. (For eksempel: åpen ild, et gassapparat i drift eller en elektrisk varmeovn i drift.)
- Apparatet skal oppbevares på en slik måte at det ikke oppstår mekanisk skade.
- Hold eventuelle ventilasjonsåpninger unna hindringer.
- Ikke bruk midler for å fremskynde avrimingsprosessen eller for å rengjøre, andre enn de som er anbefalt av produsenten.
- Hvis reparasjon er nødvendig, kontakt ditt nærmeste autoriserte servicesenter. Reparasjoner utført av ukvalifisert personell kan forårsake farlige situasjoner.

Arbeidstemperaturområde

Foreslått arbeidstemperaturområde: -5 \~ 46 °C. (oppvarming:-5\~24 °C / kjøling:+18\~46 °C). Utendørsenheten kan slutte å fungere på grunn av ulike typer beskyttelse innenfor arbeidstemperaturområdet.

Valg av installasjonssted

Grunnleggende krav

Installering av enheten på følgende steder kan føre til funksjonsfeil. Hvis det er uunngåelig, kontakt den lokale forhandlere n:

1. I nærheten av sterke varmekilder spres damper, brennbar eller eksplosiv gass eller flyktige gjenstander i luften.
2. I nærheten av høyfrekvente enheter (som sveisemaskin, medisinsk utstyr).
3. I et kystområde.
4. I et område med olje av røyk i luften.
5. Et område med svovelholdig gass.
6. Ethvert annet sted med spesielle forhold.
7. Denne klimaanleggenheten brukes kun for kjøretøy uten konkavt og konvekst tak.
8. Ikke bruk denne klimaanlegget når du starter kjøretøyet eller når kjøretøyet kjører.
9. Ikke tilfør strøm til klimaanlegget med kjøretøyets strømforsyning.

1. Luftinntaket skal være langt unna hindringer og ikke plasser noen gjenstander i nærheten av luftuttaket. Ellers vil det påvirke strålingen fra varmefjerningsrøret.
2. Velg et sted der støyen og utstrømningsluften som sendes ut av utendørsenheten ikke vil påvirke området rundt.
3. Monter enheten langt unna fluorescerende lamper.
4. Apparatet skal ikke installeres på badet.

FORHOLDSREGLER FOR INSTALLASJON

Krav til elektrisk tilkobling

Sikkerhetsforanstaltning

1. Må følge de elektriske sikkerhetsforskriftene ved montering av enheten.
2. I henhold til lokale sikkerhetsforskrifter, bruk kvalifisert strømforsyningskrets.
3. Hvis strømledningen er skadet, må den skiftes ut av produsenten, dennes servicerepresentant eller tilsvarende kvalifiserte personer for å unngå fare.
4. Koble den strømførende ledningen, nøytralledningen og jordingsledningen til stikkontakten på riktig måte.
5. Sørg for å kutte strømforsyningen før du fortsetter med arbeid relatert til elektrisitet og sikkerhet.
6. Ikke slå på strømmen før du er ferdig med installasjonen.
7. klimaanlegget er et førsteklasses elektrisk apparat. Det må være skikkelig jordet. Med spesialisert jordingsenhet av en profesjonell. Sørg for at det er det
8. Den gulgrønne eller grønne ledningen i klimaanlegget er jordingsledning, som ikke kan brukes til andre formål.
9. Jordingsmotstanden skal være i samsvar med nasjonale elektriske sikkerhetsforskrifter.
10. Apparatet skal installeres i samsvar med nasjonale ledningsforskrifter.

ELEKTRISKE DATA

1. Alle ledninger må overholdes lokale og nasjonale elektriske forskrifter. Alle ledninger må installeres av kvalifiserte elektrikere. Hvis du har spørsmål om følgende instruksjoner, kontakt en kvalifisert elektriker.
2. Sjekk tilgjengelig strømforsyning og løs eventuelle ledningsproblemer F∅R du installerer og bruker denne enheten.
3. Dette klimaanlegget er designet for å fungere fra en 220-240 V AC, 50 Hz, 1-faset strømforsyning.
4. Koblingsskjemaene finner du i denne håndboken.
5. Hvis strømledningen er skadet, må den skiftes ut av produsenten, dennes servicerepresentant eller tilsvarende kvalifiserte personer for å unngå fare.
6. Det elektriske skjemaet kan endres uten varsel. Se det som ble levert med enheten.

TEKNISKE DATA

Modell	RTA2500L	Varmeinngang for strøm	4,4 A
funksjon	kaldt og varmt	Kjøleinngangseffekt	1118 W
Kjølekapasitet	8530 BTU (2500 W)	Oppvarmingseffekt	1135 W
Oppvarmingskapasitet	9383 BTU (2750 W)	Isolasjonsklasse	IPX4
Luftstrømkapasitet	350 m ^3 /t	Nettovekt (intern/ekstern)	3/33 kg
Kjølemiddel	R290 (220 g)	Dimensjoner innvendig i enheten	67×52,3×5 cm
Spenning	230 V 50Hz	Mål utvendig enhet	96×58,5×25,9 cm
Kjøleinngang for strøm	4,3 A

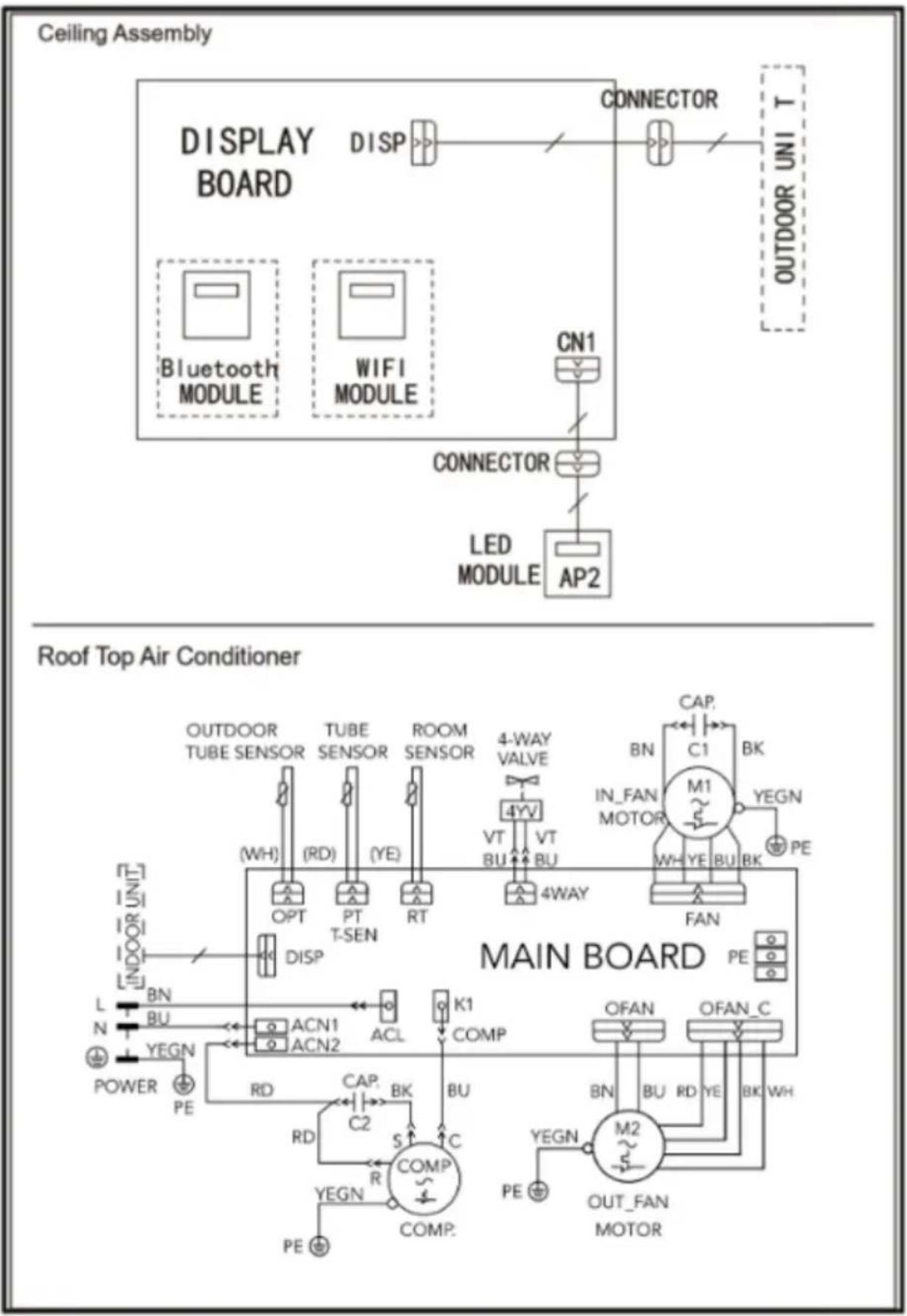

ELECTRIC DIAGRAM

PAKKELISTE

1	2	3	4
5	6	7	8
9	10	11	12
13	14	15	16

1. Brukerhåndbok (1)
2. Monteringsplate (1)
3. Fjernkontroll (1)
4. Batteri (AAA 1,5 V) (2)
5. Isoleringstape (1)
6. Fjernkontrollholder (1)

7. Bunt (2)

8. Styrofoam (tilbehør 20 mm) (3)

9. Styrofoam (tilbehør 10 mm) (2)
10. Mykt skum (skumtilbehør) (4)
11. Venstre monteringsplate for underenhet (1)
12. Høyre monteringsplate for underenhet (1)
13. Boltdel M6X75 (4)

14. Skum (3)

15. Boltdel M5X12 (4)

16. Tappeskrue ST4X20 (4)

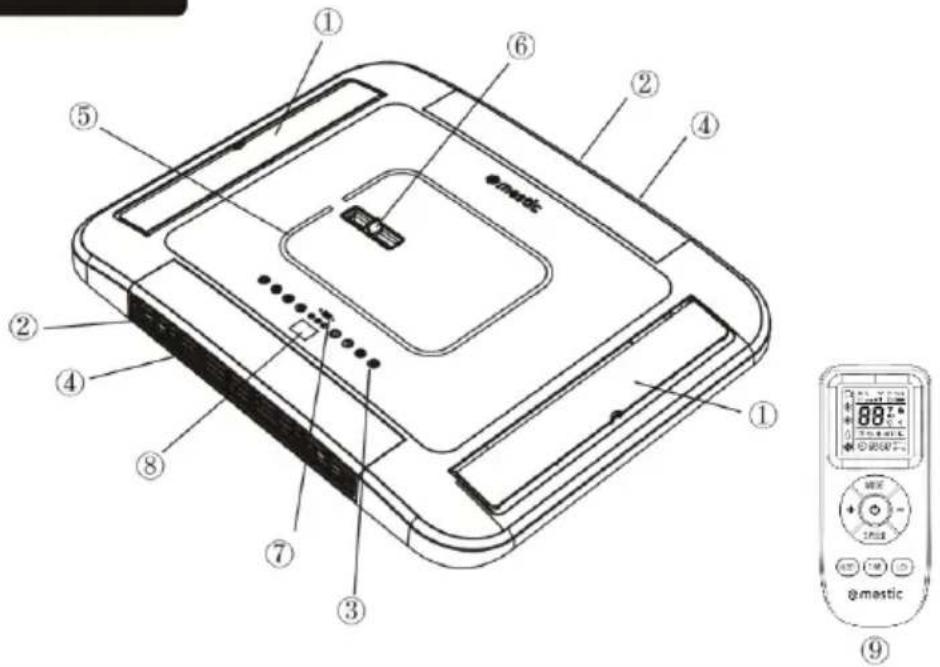

PARTS NAME

Indoor Unit

Faktiske produkter kan være forskjellige fra grafikken ovenfor, se faktiske produkter.

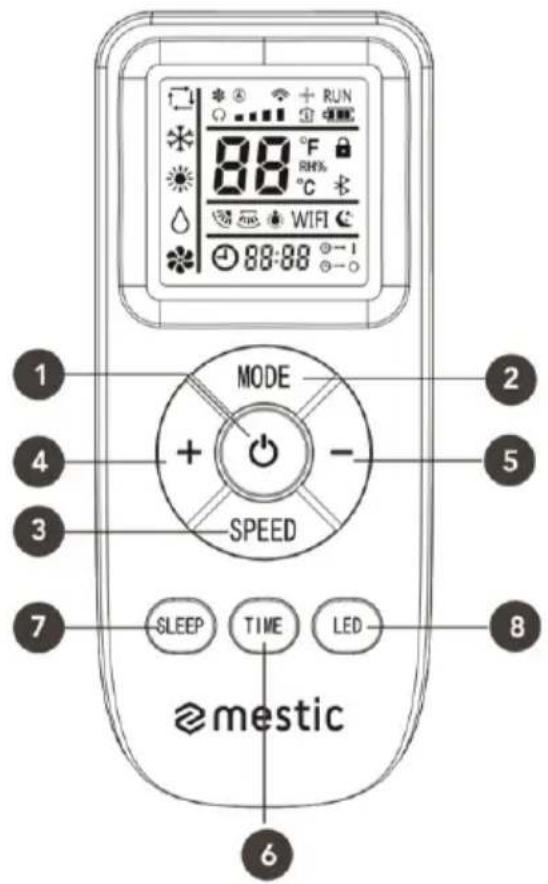

BETJENING AV TRÅDL∅S FJERNKONTROLL

Knapper

1 2 3 4 5 SPEED SLEEP TIME LED 6 8 mestic

1. På/av-knapp
2. Modus-knapp
3. Hastighet-knapp
4. "+"-knapp
5. "-"knapp
6. Tid-knapp
7. Hvile-knapp
8. LED-lysknapp

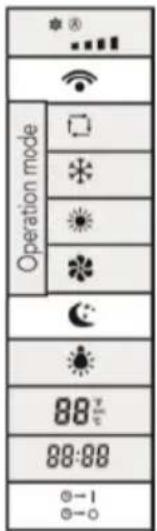

Ikoner på display

Operation mode Wi-Fi * * * * * 88:00 88:00 1-0

Viftehastighet

Send signal

Auto-modus

Kald-modus

Varm-modus

Vifte-modus

Hvile-modus

Lys

Klokke

Temperatur

Tid

Tidtaker PÅ/AV

INTRODUKSJON TIL KNAPPER PÅ FJERNKONTROLLEN

Merk:

- Etter at du har slått på strømmen, vil klimaanlegget gi av en lyd og driftsindikatoren " 🔒" er på. Nå kan du betjene klimaanlegget via fjernkontrollen.

- Når strømmen er på, hver gang en knapp trykkes på fjernkontrollen, vil signalikonet " 🔊" på fjernkontrollen blinke én gang. Klimaanlegget vil gi av en lyd som indikerer at signalet er sendt til klimaanlegget.

1. På/av-knapp

- Trykk på denne knappen for å slå på klimaanlegget. Trykk på denne knappen igjen for å slå av klimaanlegget.

2. Modus-knapp

- Trykk på denne knappen for å velge ønsket driftsmodus.

• I "AUTO"-modus vil klimaanlegget fungere automatisk i henhold til omgivelsestemperaturen. Den innstilte temperaturen kan ikke endres og vises ikke. Ved å trykke på "VIFTE"-knappen kan viftehastigheten justeres.
• I "KALD"-modus, trykk på "+" eller "-" -knappen for å endre innstilt temperatur. For å justere viftehastigheten, trykk på "VIFTE"-knappen.
• I "VIFTE"-modus er bare viften slått på, uten kjøling eller oppvarming. Trykk på "VIFTE"-knappen for å justere viftehastigheten.
• "VIFTE"-knapp I "VARM"-modus, trykk på "+" eller "-" -knappen for å endre innstilt temperatur. For å justere viftehastigheten, trykk på

Merk:

• Etter at "VARM"-modusen er valgt, vil klimaanlegget forsinke luftblåsingen 1-5 minutter for å forhindre blåsing av kald luft. Den faktiske forsinkelsestiden avhenger av innendørs omgivelsestemperatur.
  • Temperaturen kan stilles inn mellom 16-31 °C (61-88 °F).

3. Hastighet-knapp

- Denne knappen brukes til å stille inn viftehastigheten i følgende rekkefølge:

Merk:

- I "A" hastighetsmodus vil klimaanlegget automatisk velge riktig viftehastighet i henhold til standardinnstilling.

4. «+»-knapp

- Trykk på "+" -knappen én gang for å øke den innstilte temperaturen med 1 °C (°F). Hold "+" -knappen nede i minst 2 sekunder, og den innstilte temperaturen endres raskt. Når "+" -knappen slippes etter at temperaturen er stilt inn, vil temperatur-indikatoren på klimaanlegget endres tilsvarende. Temperaturen kan ikke justeres i "AUTO"-modus.

- Når du stiller inn "TIDTAKER PÅ" eller "TIDTAKER AV" eller "KLOKKE", trykker du på "+" -knappen for å justere tiden. Se etter mer informasjon under "Tidtaker på-funksjon", "Tidtaker av-funksjon".

5. "-" -knapp

- Trykk på "-"knappen én gang for å redusere den innstilte temperaturen med 1 °C (°F). Hold "-"knappen nede i minst 2 sekunder, og den innstilte temperaturen endres raskt. Så snart "-"knappen slippes etter innstilling av temperaturen, vil temperatur -indikatoren på klimaanlegget endres tilsvarende. Temperaturen kan ikke justeres i "AUTO"-modus.

- Når du stiller inn "TIDTAKER PÅ" eller "TIDTAKER AV" eller "KLOKKE", trykker du på "-"knappen for å justere tiden. Se etter mer informasjon under "Tidtaker på-funksjon" og "Tidtaker av-funksjon".

6. "TID"-knapp

- Trykk på "TID"-knappen for å bytte mellom "TIDTAKER PÅ" og "TIDTAKER AV". Med "TIDTAKER PÅ"-funksjonen kan tiden for tidtaker på stilles inn. Når "TIDTAKER PÅ"-funksjonen er aktiv, blinker symbolet " ⏻ → |" på fjernkontrollen.

Dette symbolet "88:88" vises. Trykk på "+" eller "-"knappen for å justere "TIDTAKER PÅ"-innstillingen.

Ved å trykke på knappen "+" eller "-" -", vil innstillingen økes eller reduserer med 1 minutt om gangen.

Hold inne "+" eller "-" knappen i 2 sekunder, tidsinnstillingen vil nå endres raskt til ønsket tid er nädd.

Trykk på "TID"-knappen i 5 sekunder for å bekrefte den nye innstillingen. Symbolet " 🔒 →" slutter å blinke.

For å avbryte "TIDTAKER PÅ": när "TIDTAKER PÅ"-funksjonen er valgt og symbolet "→" blinker på fjernkontrollen trykk på "TID"-knappen til symbolene "→" og "88:88" forsvinner.

- Med "TIDTAKER AV"-funksjonen kan tiden for "TIDTAKER AV" stilles inn. Når "TIDTAKER AV"-funksjonen er aktiv, symbolet "→o" blinker på fjernkontrollen. Dette symbolet "88:88"vises. Trykk på "+" eller "-"knappen for å justere innstillingen for timer av. Ved å trykke på knappen "+" eller "-", vil innstillingen øke eller redusere med 1 minutt av gangen. Hold inne "+" eller "-" knappen i 2 sekunder, tidsinnstillingen vil nå endres raskt til ønsket tid er nådd.

Trykk på "TID"-knappen i 5 sekunder for å bekrefte den nye innstillingen. Symbolet "→" slutter å blinke.

For å avbryte "TIDTAKER AV": när "TIDTAKER AV"-funksjonen er valgt og symbolet « Ⓞ→○» blinker på fjernkontrollen, trykker du på "TID"-knappen til symbolene " Ⓞ→○" og forsvinner.

7. HVILE-knapp

Trykk på "HVILE"-knappen og symbolet " C" vil lyse opp. I hvile-modus vil viftehastigheten gå til den laveste innstillingen og alle lysene slukkes. Trykk på "HVILE"-knappen igjen og symbolet " C" slukner og klimaanlegget vil fungere i normal modus.

8. LED-knapp

Trykk på "LED"-knappen, symbolet " 🔍" lyser opp og slår på det varmhvite lyset til innendørsenheten, trykk på "LED" knappen igjen, symbolet " 🔍" vises fortsatt og slår på det kaldhvite lyset på innendørsenheten. Trykk på LED-knappen igjen, symbolet " 🔍" lukker og slår av lyset på innendørsenheten.

Merk:

• Under bruk, pek signalsenderen til fjernkontrollen mot mottaksenheten. Avstanden mellom signal sender og mottakerenhet skal ikke være mer enn 8 meter, og det skal ikke være noen hindringer i mellom.
• Signalet til fjernkontrollen kan bli forstyrret når det er en lysrør eller trådløs telefon i rommet. Fjernkontrollen skal være nær enheten under drift.
• Når det er nødvendig å bytte batterier, bruk nye batterier av samme modell. Hvis fjernkontrollen ikke brukes på lang tid, ta ut batteriene.
• Hvis skjermen på fjernkontrollen er uskarp eller ingenting vises i det hele tatt, må du bytte ut batteriene.

KOMBINASJON-KNAPPER

Barnesikringsfunksjon

- Trykk på "Hastighet" og "-"knappen samtidig for å slå på eller for å slå av barnesikringsfunksjonen. Når barnesikringen er på, vises " 🔒" ikonet på fjernkontrollen. Hvis kontrolleren nå brukes, vil " 🔒 "ikonet blinke tre ganger uten å sende et signal til klimaanlegget.

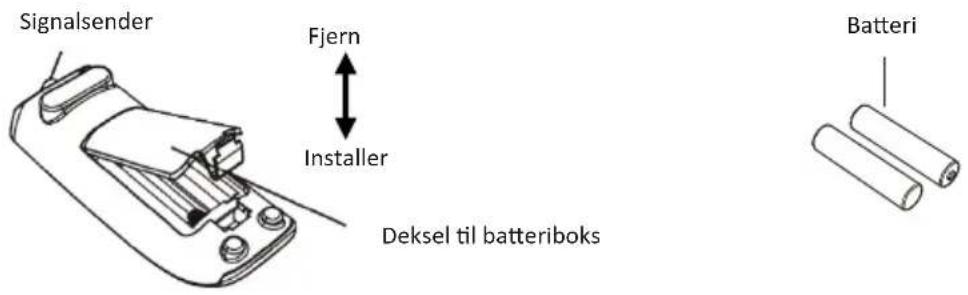

Bytte av batterier i fjernkontrollen

Signalsender Fjern Installer Deksel til batteriboks Batteri

1. Beveg batteridekselet med fingeren og åpne batteridekselet i pilens retning.
2. Bytt ut de to tørrbatteriene (AAA 1,5 V) og sørg for at "+"- og "-" -polene er riktige.
3. Sett på plass dekselet til batteriboksen.

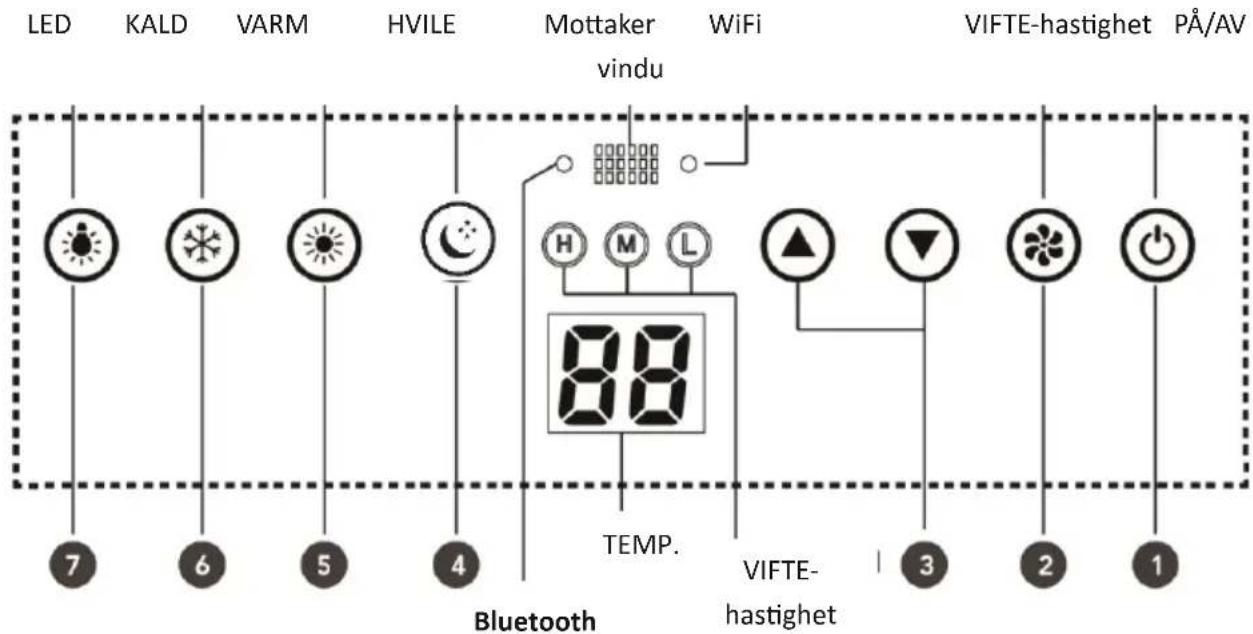

KONTROLLPANEL

Merk: Hvis fjernkontrollen mangler, bruk kontrollpanelet.

LED KALD VARM HVILE Mottaker vindu WiFi VIFTE-hastighet PÅ/AV 7 6 5 4 88 TEMP. Bluetooth VIFTE- hastighet 3 2 1

1. PÅ/AV-knapp

Driften starter når du trykker på denne knappen, og stopper når du trykker på denne knappen igjen.

2. VIFTE-hastighetsknapp

Velg viftehastighet LAV, MIDDELS, H∅Y. Oppstartstilstanden er MIDDELS.

3. ( ▲▼)-knapp

Trykk på " ▲"-knappen for å øke den innstilte (drifts-)temperaturen til enheten, og trykk på " ▼"-knappen for å redusere den innstilte (drifts-)temperaturen til enheten. Temperaturinnstillingsområdet er fra 16\~31 °C (61\~88 °F).

4. HVILE-knapp

Trykk på "HVILE"-knappen. Hvileindikatoren vil lyse og starter hvilemodus. Etter flere sekunder slukkes alle indikatorene på panelet. Slå av hvilemodus ved å trykke på en hvilken som helst knapp på panelet.

5. VARM-knapp

Trykk på "VARM"-knappen. VARM-indikatoren lyser og starter oppvarmingsmodus. Trykk på "VARM"-knappen igjen. VARM-indikatoren vil slukke og slå av oppvarmingsmodus.

6. KALD-knapp

Trykk på "KALD"-knappen. KALD-indikatoren lyser og starter kjølemodus. Trykk på "KALD"-knappen igjen. KALD-indikatoren slukker og slår av kjølemodus.

7. LED-knapp

Trykk på denne knappen for å slå på eller av displaylyset på innendørsenheten.

8. WiFi-indikator

I standardtilstanden blinker WiFi-indikatoren, og når tilkoblingen til nettverket er vellykket, er WiFi-indikatoren konstant på.

9. Bluetooth-indikator

I standardtilstanden blinker Bluetooth-indikatoren. Når tilkoblingen til en enhet er vellykket, lyser Bluetooth-indikatoren konstant.

MESTIC-APPEN

Appen lar deg administrere og se informasjon og data om dette produktet. For detaljerte bruksinstruksjoner, se instruksjonene for Bluetooth eller WiFi-tilkobling:

Prøvekjør enheten med riktig strømforsyning. Sjekk bruksanvisningsdelen i brukerhåndboken Drift og installasjon. Sørg for at alle kontroller fungerer som de skal, og koble deretter fra strømforsyningen til enheten.

ADVARSEL

• Bevegelige deler kan forårsake personskade. Vær forsiktig når du tester enheten. Ikke bruk enheten med utvendig deksel fjernet.
• Utendørsenheten kan ikke installeres i en nedre fordypning av taket på kjøretøyet. Den må monteres på en flat overflate på taket for å sikre at regn, bilvaskevann, kondensvann etc. kan dreneres jevnt. Vann skal ikke kunne samle seg rundt utendørsenheten. Ellers vil det føre til funksjonsfeil eller sikkerhetsfarer ettersom vannet kommer inn i klimaanlegget.
• Bruk den medfølgende monteringsplaten for å installere utendørsenheten. Ellers kan det føre til funksjonsfeil eller skade.
• Bruk adapteren när åpningen er 390 mm x 390 mm eller 400 mm x 400 mm.

TRINN 1 – KLISTING AV FORSEGLINGSSTRIMMELEN OG SVAMPDELENE PÅ UTEND∅RSENHETEN

1. Før du fester forseglingsstrimmelen og svampdelene på undersiden av utendørsenheten, rengjør de viste klebeområdene i figur 1.
2. Ta ut forseglingsstrimmelen og svampdelene fra emballasjen, trekk av papiret på limoverflaten og juster dem ved klebeposisjonene som vist i figur 1. Hvis forseglingsstrimmelen er skadet eller ikke sitter fast i riktig posisjon, må du erstatte den med en ny og feste den ordentlig.
3. Sjekk om forseglingsstrimmelen og svampdelene er godt festet, og sørg for at de ikke faller av.

Figur 1
1) Festeposisjon for tre skumstykker

TRINN 2 - VELG EN INSTALLASJONSPLASSERING OG INSTALLERING AV TAKKLIMAANLEGGET

Klimaanlegget ditt er designet for bruk i fritidskjøretøy. Sjekk taket på kjøretøyet for å finne ut om det kan støtte både takenheten og takenheten uten ekstra støtte. Pass på at det innvendige takmonteringsområdet ikke vil forstyrre eksisterende strukturer. Når plasseringen for klimaanlegget ditt er bestemt. En forsterket og innrammet takhullåpning må kuttes (hvis det ikke er hull) eller du kan bruke eksisterende luftehull.

BOKS A.

1. Fjern alle skruene som fester takventilen til kjøretøyet. Fjern ventilen og eventuell ekstra trim. Fjern forsiktig all kalk rundt åpningen slik at overflaten er klar.
2. Det kan være nødvendig å tette noen av de gamle monteringsskruehullene for takventilen som kan falle utenfor klimaanleggets bunnpannepakning.
3. Undersøk takåpningens størrelse, hvis åpningen er mindre enn 380 x 380 mm, må åpningen forstørres. Dimensjonene skal være 380 x 380 mm, 390 x 390 mm eller 400 x 400 mm.

BOKS B.

Hvis det ikke er takventilasjonsåpning, må en ny åpning kuttes inn i taket på kjøretøyet. En matchende åpning vil også måtte kuttes inn i taket inne i kjøretøyet. Vær forsiktig da takstykket kan sette seg fast hvis taket er flerlags. Når åpningen i taket og taket har riktig størrelse, skal det monteres støttekonstruksjon mellom utvendig tak og tak innvendig. Det forsterkede rammeverket må være i samsvar med følgende retningslinjer:

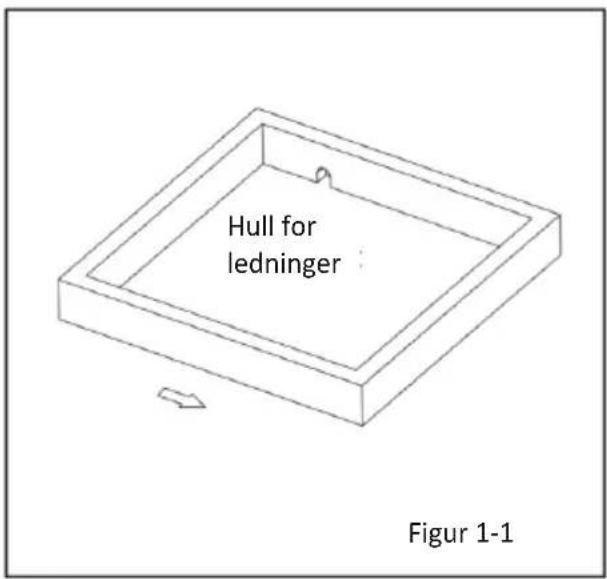

Hull for ledninger Figur 1-1

1. Den må være i stand til å bære både vekten av takklimaanlegget og det innvendige taket
2. Den må være i stand til å holde takets ytre overflate og det innvendige taket fra hverandre og støtte dem, slik at når takklimaanlegget og takmontasjen er boltet sammen, forekommer ingen kollaps. En typisk støtteramme er vist i figur 1-1.
3. Det må være en åpning gjennom rammen for strømforsyningskabelen. Før forsyningsledningen gjennom rammen samtidig som støtterammen installeres.

INSTALLASJONSMETODE FOR MONTERINGSPLATE

Hvis taket på kjøretøyet allerede har en åpning på 400x400 mm eller 390x390 mm:

- Velg installasjonsposisjon for klimaanlegget. Monteringsadapteren er egnet for en åpningsstørrelse på 400×400 mm eller 390×390 mm. Åpningen på 380×380 mm er ikke egnet for montering av adapteren.

Driftsmetode:

- Sørg for at installasjonsoverflaten er flat. Fjern eventuelle hindringer rundt åpningen i taket.

- Sjekk om det er hull eller spor på installasjonsoverflaten. I så fall, utfør en tettebehandling for å forhindre vannlekkasje .

- Fyll sporet der monteringsadapteren kommer i kontakt med taket på kjøretøyet med uherdet tetningsmasse (maksimal tykkelse er 1 cm). Når monteringsplaten er installert på toppen av kjøretøyet, fyll gapet mellom monteringsplaten og kjøretøytaket med tetningsmasse. Monteringsadapteren bør tettes tett sammen med taket på kjøretøyet for å forhindre vannlekkasje.

- Installer den i åpningen i taket på kjøretøyet i henhold til retningen angitt av pilen i figur 1-2 (retningen av pilen skal peke mot fronten av kjøretøyet).

1. Takklimaanlegget må monteres på et plant plan fra front til bak og fra side til side når kjøretøyet er parkert på et plant plan. Figur 2 viser maksimalt tillatte grader som enheten kan monteres over eller under på.

2. Hvis taket på kjøretøyet er skrånende (ikke i vater) slik at takklimaanlegget ikke kan monteres innenfor de maksimale tillatte gradspesifikasjonene, må et utvendig nivelleringsmellomlegg legges til for å få enheten i vater. Et typisk nivelleringsmellomlegg er vist i figur 3.

3. Når takklimaanlegget på taket er nivellert, kan det være nødvendig med noe ekstra mellomlegg over det innvendige taket. Takklimaanlegget og den innvendige takmonteringen må være firkantet med hverandre før de sikres sammen.

4. Etter at monteringshullområdet er ordentlig klargjort, fjerner du kartongen og transportputene fra takklimaanlegget. Løft enheten forsiktig oppå kjøretøyet. Ikke bruk det ytre plastdekselet til å løfte. Plasser takklimaanlegget over det forberedte monteringshullet.

5. Pekeenden (nesen) av dekselet må vende mot fronten av kjøretøyet.

Merk: Pass alltid på at enheten er horizontal när den er i bruk. Enheten kan bare brukes i en kort periode maksimal helling på 5°, ellers kan det oppstå lekkasje av kondensvann.

over

5° 0° 5°

Øvre eller nedre nivå er 5° 5° 0°

Høyden varierer for å nivellere enheten
Figur 3

MERK DEG KLIMAANLEGGETS DIMENSJONER (TAKENHET)

960 400 (390) 400x400 (390x390) Åpning 455 (465) 400 (390) 585 94 (99)

TRINN 3 - MONTERING AV UTEND∅RSENHET

1. Åpne pakken og ta ut utendørsenheten. Når du tar ut utendørsenheten etter utpakking, må du ikke løfte innløps- og utløpsristene. (se figur 4-1).

1. Installere utendørsenheten på monteringsadapteren:

- Løft utendørsenheten. Det er strengt forbudt å løfte klimaanlegget med den ytre rammen. Plasser den på monteringsadapteren på den klargjorte åpningen og sørg for at forseglingsstrimmelen på utendørsenheten passer med sporet på overflaten av monteringsplaten.

Ikke dra utendørsenheten, ellers kan forseglingen løsne.

TRINN 4 – INSTALLERING AV TAKENHETEN

MERKNAD

Pass på at klimaanlegget og det inn- og utvendige taket passer sammen. Før du strammer til boltene, kontroller følgende:

1. Gjeldende tykkelse på kjøretøytaket er 30 mm til 80 mm.
2. Før du strammer til boltene, stram de fire boltene for hånd og forby bruk av makt.
3. Monteringsbrakettene skal overlappe overflaten på kjøretøyets tak. Stram boltene i et kryssmønster og sørg for at skruehullene er på linje med hullene i adapteren. Maksimalt dreiemoment på boltene (4) er 1,8 Nm. (Se figur 5)

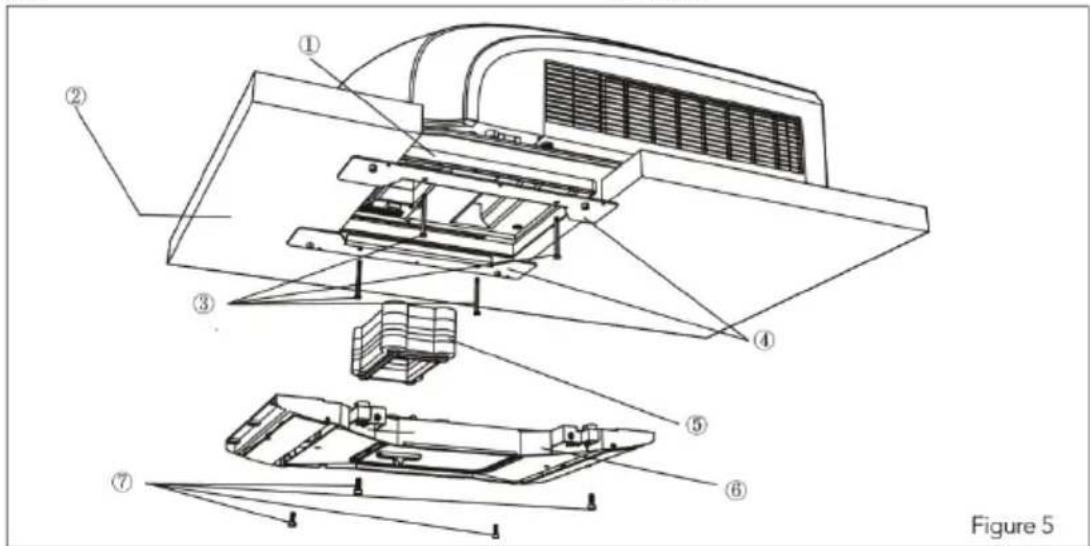

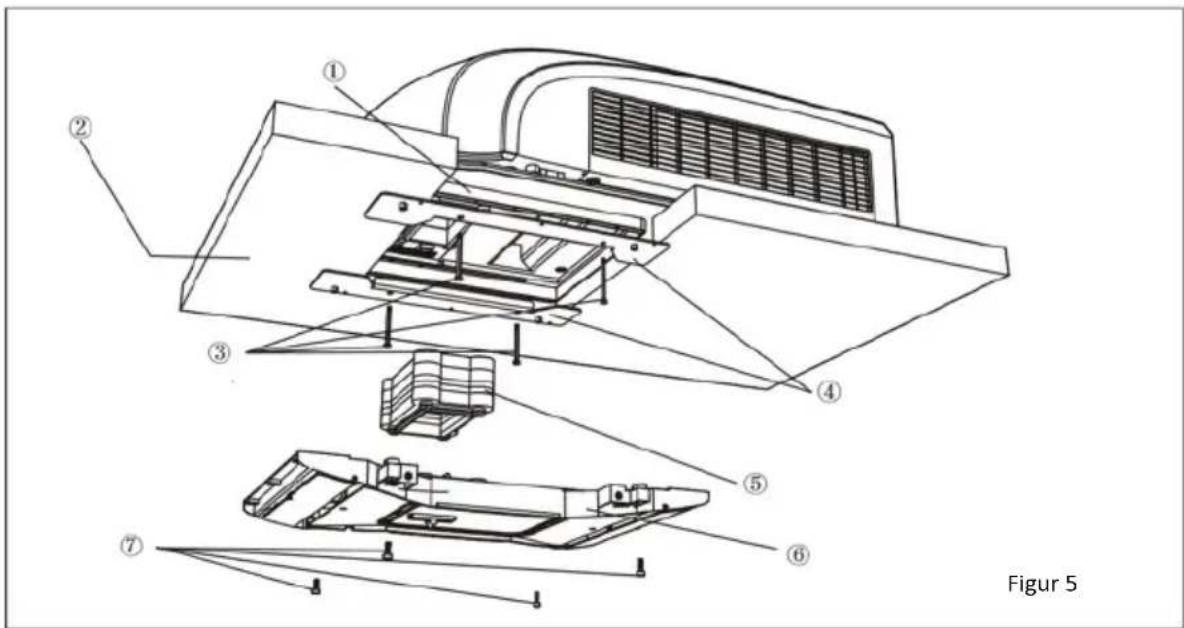

① ② ③ ④ ⑤ ⑥ ⑦ Figur 5

1) Plastadapter
2) Tykkelsen på kjøretøytaket er 30 mm – 80 mm
3) 4 bolter (maksimalt dreiemoment er 1,8 Nm)
4) Brakett
5) Luftkanaler
6) Kanalramme
7) 4 bolter

Følgende trinnvise instruksjoner må utføres i følgende rekkefølge for å sikre riktig installasjon.

1. Ta takenheten forsiktig ut av esken.
2. Fjern takgitteret fra takenheten.
3. Bær utendørsenheten til toppen av kjøretøyet og niveller med åpningene på toppen av kjøretøyet. Bruk 2 sett med monteringsplate og 4 skruebolter for å montere utendørsenheten (se fig. 5).
4. Du må begynne å montere boltene for hånd for å unngå kryssgjenging. IKKE START Å MONTERE BOLTENE MED ET ELEKTRISK VERKT∅Y ELLER LUFTPISTOL!

Monteringsboltene skal strammes i et kryssmønster, prosessen er fullført när bunnpannepakningen er jevnt komprimert.

1. Før du installerer luftkanalenheten til innendørsenheten, monter skumenheten i henhold til tykkelsen på kjøretøyets tak. Bruk en passende mengde Styrofoam og mykt skum.

Merk: Skummet bør ikke være mer enn 1 eller 2 mm tykkere enn taktykkelsen.

Fest isopor-enheten med dobbeltklebende tape (klargjort av brukeren)

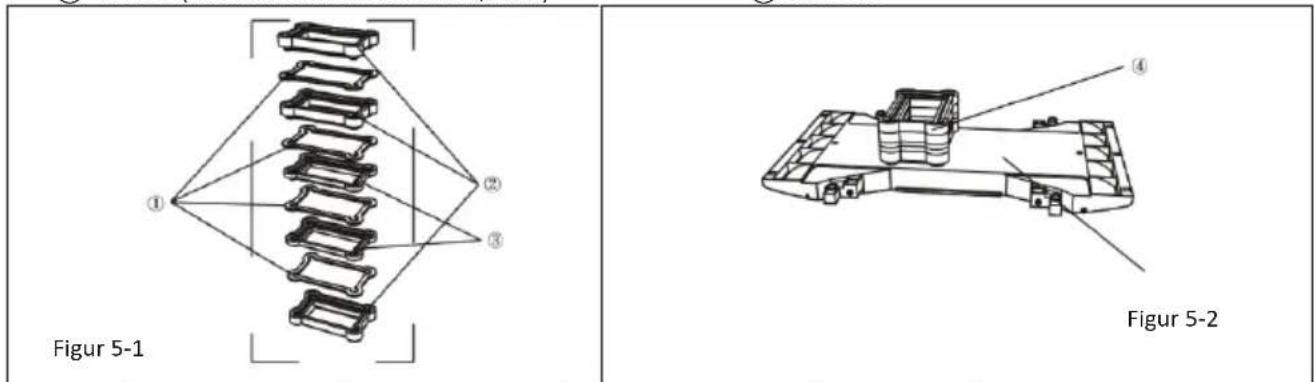

(Se fig.5-1, 5-2).

1. Installer skumenheten på luftkanalenheten. Bruk 4 skruebolter for å feste luftkanalenheten på monteringsplaten. Etter å ha koblet til utendørsenheten med innendørsenheten, sjekk om skumenheten har løsnet (Se fig.5).

① plastadapter
② Tykkelsen på kjøretøytaket er fra 30 mm til 80 mm
③ 4 bolter (maks. dreiemoment er fra 1,8 Nm)

④ brakett
⑦ 4 bolter
⑤ vindkanalramme
⑥ vindbane

ADVARSEL: Sørg for at all strømforsyning til enheten er frakoblet før du utfører noe arbeid på enheten for å unngå muligheten for støt eller personskade og/eller skade på utstyret. Etter at den innvendige takmonteringsrammen er ordentlig festet til takklimaanlegget, må følgende elektriske tilkoblinger utføres.

1. Som vist i fig.6 har utendørsenheten to sett med utgående ledninger, som er henholdsvis strømledning (høystrøm) og kontrollsignalledninger. Den førstnevnte skal kobles direkte til strømforsyningsterminalen, mens den siste skal kobles til styresignalledningen til innendørsenheten.

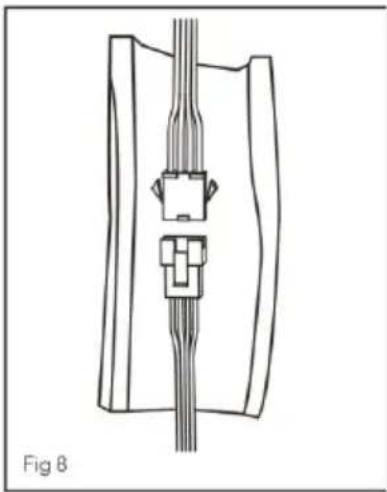

2. Som vist i fig.8, koble ledningsterminalene til innendørs- og utendørsenheter. Bruk deretter et stykke skum til å vikle ledningsterminalene sammen, med hver terminal separat omgitt av svampen. Unngå mellomrom mellom hver ledning.

3. Som vist i fig.7 har innendørsenheten ett sett med kontrollsignalledninger, med totalt 1 ledningsterminal.

4. Som vist i fig.9, koble den eksterne strømledningen til kabelen som er reservert på bobilen.

For å fullføre installasjons- og systemutsjekkingskravene, må følgende trinn utføres.

1. Fest takristen til takmonteringens vindbane med 4 skruer. (se figur 9).
2. Installer luftfilteret og luftinntaksgrillen.
3. Slå på strømforsyningen og kontroller funksjonaliteten til enheten.
4. Når innendørsenheten er satt sammen, hvis avstanden mellom panelet og toppen av kjøretøyet ikke er jevn, ber du produsenten om å justere den i henhold til monteringsstatusen.

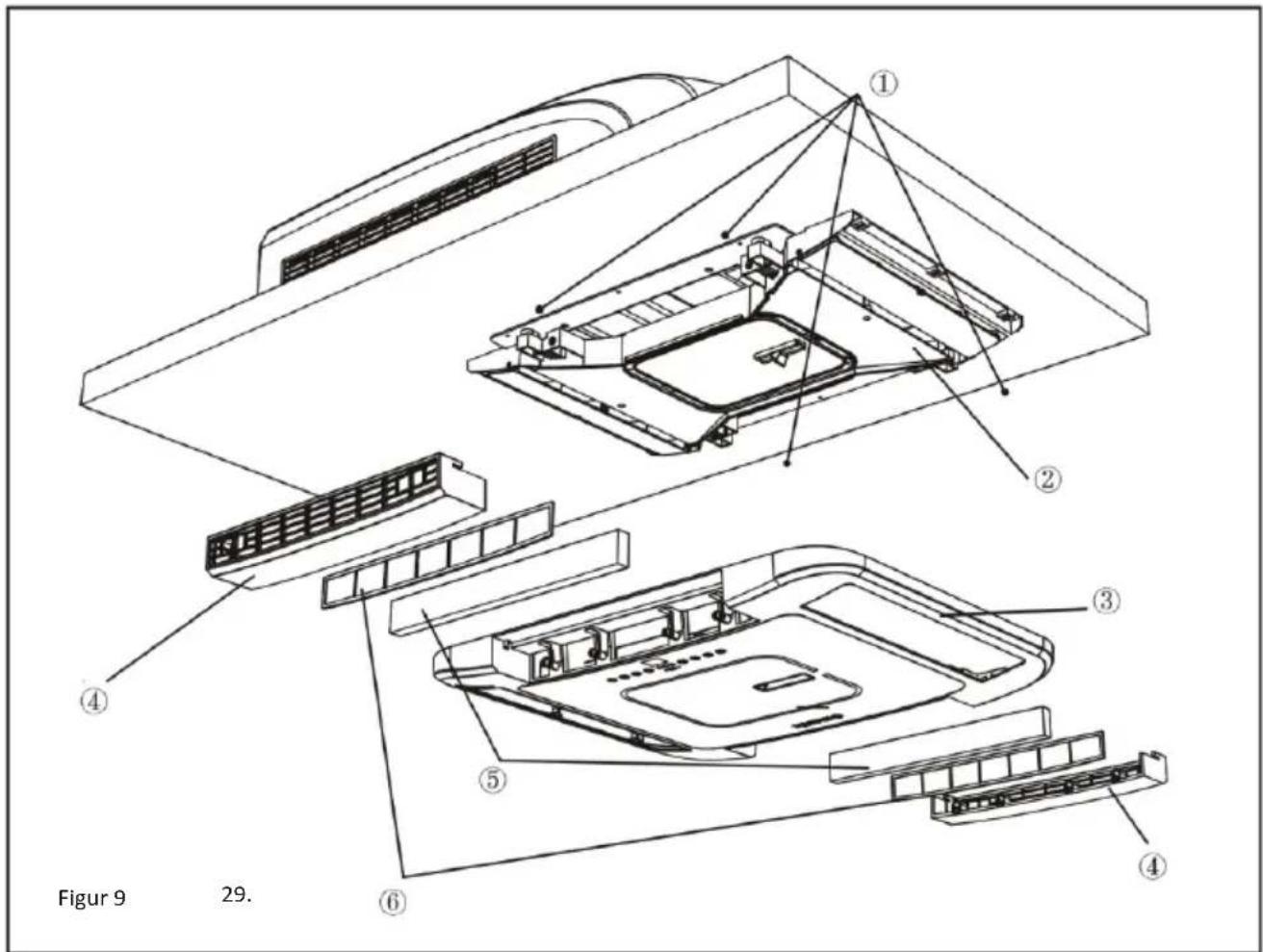

Figur 9 29. ① ② ③ ④ ⑤ ⑥

1) 4 skruer

4) Luftinntaksgrill

2) Luftkanalramme

5) HEPA-filter

3) Innerpanel

6) Nett

DEMONTERING

Når du installerer det indre skallet, vær oppmerksom på å feste foran og bak festene, som vist på figuren ved å trykke på det indre skallet 1,2,3,4,5,6.

Når du fjerner det indre skallet, bruk en skrutrekker for forsiktig å lirke opp posisjon 3 og 4, og dra det indre skallet ned for å fjerne det indre skallet. Enlarged diagram of position 3 and 4

Forstørret diagram av posisjon 3 og 4

FEILS∅KING

FEILS∅KINGSVEILEDNING

Hvis du har problemer med klimaanlegget for fritidskjøretøyet ditt, sjekk denne veiledningen før du kontakter servicerepresentanten din.

PROBLEM	MULIG ÅRSAK	L∅SNING
Enheten kan ikke starte	Enheten er kanskje ikke koblet til strømforsyningen på riktig måte.	Kontroller strømforsyningen til kjøretøyet og sørg for at den leveres på riktig måte.
Enheten kan ikke avkjøle rommet	Klimaanlegget på taket er ikke plant.	Monter takklimaanlegget så plant som mulig fra front til bak og fra side til side når kjøretøyet er parkert. Pass på at monteringen av klimaanlegget er riktig og i vater.
	Temperaturinnstillingen er for høy.	Tilbakestill fjernkontrollen til en lavere temperaturinnstilling.
	Luftfilteret er skittent.	Fjern og rengjør filteret.
	Rommet var allerede veldig varmt før enheten ble slått på.	La enheten ha tilstrekkelig tid til å avkjøle rommet.
Enheten lager støy	Enheten er på plass og jevn.	Denne støyen er normal under drift av enheten.
Enheten har dryppende vann på innsiden	Bunnpannepakningen hadde ikke blitt jevnt komprimert.	Monteringsbolter bør strammes jevnt ved å komprimere bunnpannepakningen.
Enheten har is eller frost på spolene	Temperaturen er lav på innsiden.	Velg VIFTE-modus ved H∅Y viftehastighet.
	Filteret er skittent.	Fjern og rengjør filteret.

FEILKODER

Når klimaanleggets status er unormal, vil temperaturindikatoren på innendørsenheten blinke for å vise tilsvarende feil -kode. Se listen nedenfor for identifisering av feilkode.

Innendørs display

FEILKODE	FEILS∅KING
PL	Strømforsyningsspenningen er for lav. Sjekk om spenningen er riktig. Det kan elimineres etter omstart av enheten. Hvis ikke, kontakt kvalifiserte fagfolk for service.
E1/E2/E3/E4/EC	Ta kontakt med kvalifiserte fagfolk for service.
EE	Noe blokkerer luftinntaksgrillen til innendørsenheten og forårsaker en unormal luftstrøm til innendørsenheten	Vennligst sjekk om det er noe som blokkerer luftinntaksgrillen og fjern den.
	HEPA-filteret er for skittent og forårsaker unormal luftstrøm	Bytt ut HEPA-filteret med et nytt
	Når enheten er i kjølemodus, er den omgivende arbeidstemperaturen for lav	Bruke fjernkontroll eller app for å gå inn i viftemodus
		Bruk kjølemodus når omgivelsestemperaturen er høyere

Merk: Hvis det er andre feilkoder, kontakt kvalifiserte fagfolk for service.

AKTIVITET	FREKVENS
Rengjør filteret og HEPA(Hyppigere rengjøring kan være nødvendig avhengig av luftkvaliteten)	Det anbefales å bytte ut HEPA etter ett års bruk.

SLIK FJERNER DU LUFTFILTERET

Trekk luftinntaksgitteret ut for hånd i pilens retning og fjern nettet og HEPA-filteret.

Rengjør HEPA med en elektrisk husholdningsstøvsuger. Hvis du finner ut at HEPA-filteret er skittent og ikke kan brukes etter rengjøring, må du finne produsenten for å kjøpe et nytt HEPA-filter for utskifting.

ADVARSEL

MANGLENDE F∅LGELSE AV INSTRUKSJONER KAN RESULTERE I ALVORLIG PERSONSKADE

1. Ikke berør kondensatorterminalene uten den elektriske utladningen, kondensatoren kan fortsatt ha høy spenning selv om strømforsyningen er slått av.
2. Vær forsiktig når du vedlikeholder kjølesystemet, da det har det høye indre trykket.
3. Ikke blokker filteret og inneluftinntaket dårlig for å forhindre vannlekkasje.

RESIRKULERING

Dette produktet har det selektive sorteringssymbolet for avfall fra elektrisk og elektronisk utstyr. Dette betyr at dette produktet må håndteres i henhold til det europeiske direktivet (2012/19/EF) for å kunne resirkuleres eller demonteres for å minimere innvirkningen på miljøet. For mer informasjon, kontakt lokale eller regionale myndigheter. Elektroniske produkter som ikke er inkludert i den selektive sorteringsprosessen er potensielt farlige for miljøet og menneskers helse på grunn av tilstedeværelsen av farlige stoffer.

SAMSVARSERKLÆRING

Gimeg Nederland B.V. erklærer herved at enheten RTA-2500L, oppfyller alle grunnleggende krav og andre relevante forskrifter som er oppført i det europeiske direktivet for radioutstyr (2014/53/EU), for elektromagnetisk kompatibilitet (2014/30/EF) og lavspenningsdirektivet (2014/35/EF). Hvis du trenger en fullstendig samsvarserklæring, kan du ta kontakt med adressen som står på baksiden av denne håndboken.

Steg 3 - montering av utomhusenhet 264

Steg 4 - installation av takenheten 265
