| Produkttyp | Takklimatisering för fritidsfordon |
| Märke | Mestic |
| Modell | RTA-2500L |
| Kylkapacitet | 2500 W (8530 BTU) |
| Värmekapacitet | 2750 W (9383 BTU) |
| Kyleffekt | 1118 W |
| Värmeeffekt | 1135 W |
| Ström (kyla / värme) | 4,3 A / 4,4 A |
| Elanslutning | 230 V ~ 50 Hz, enfas |
| Kylmedium | R290 (220 g) - brandfarlig gas |
| Luftflöde | 350 m³/h |
| Mått innedel (L x B x H) | 67 x 52,3 x 5 cm |
| Mått ytterdel (L x B x H) | 96 x 58,5 x 25,9 cm |
| Nettovikt (innedel / ytterdel) | 3 kg / 33 kg |
| Skyddsklass | IPX4 |
| Driftstemperaturområde | Kyla: 18 till 46 °C / Värme: -5 till 24 °C |
| Driftslägen | Auto, Kyla, Värme, Fläkt, Natt (Standby) |
| Styrning | Trådlös fjärrkontroll, väggpanel, Mestic-app (WiFi/Bluetooth) |
| Filter | Tvättbart HEPA-filter (rekommenderas att bytas årligen) |

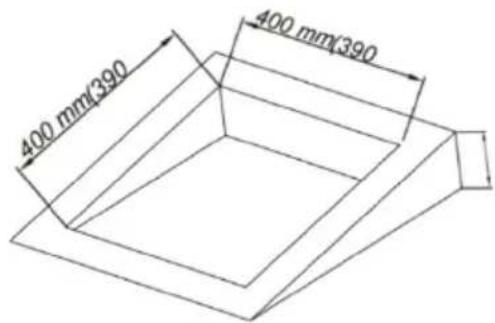

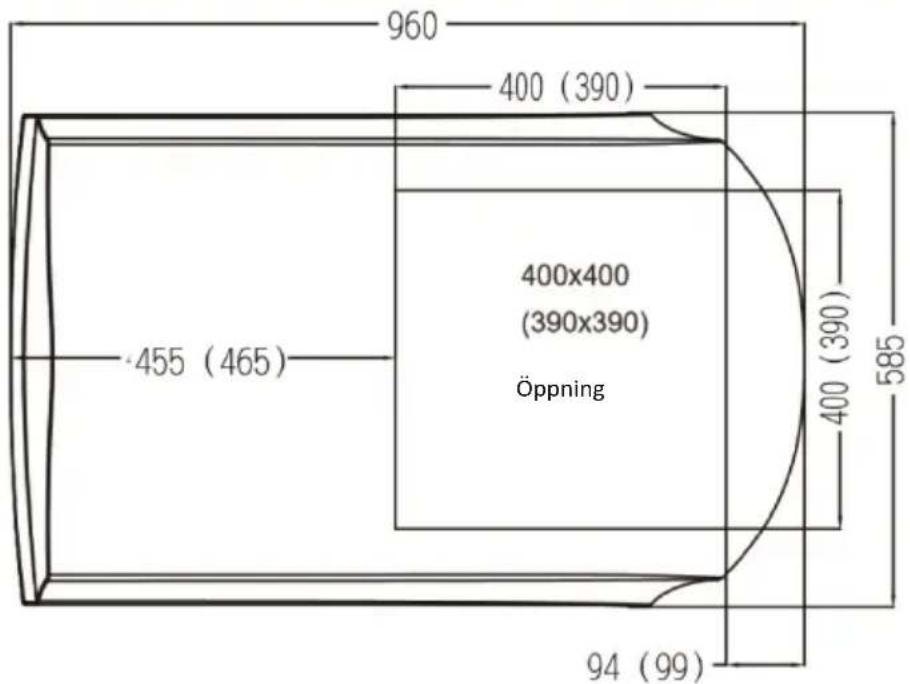

| Taköppning som krävs | 380 x 380 mm, 390 x 390 mm eller 400 x 400 mm |
| Applicerbar taktjocklek | 30 till 80 mm |
| Skydd | 10 A brytare, automatiskt stopp vid fel |
| Säkerhet | Jordning obligatorisk, brandfarlig gas R290, förvaring i rum >4 m² utan antändningskälla |
| Inkluderade tillbehör | Fjärrkontroll, AAA-batterier (2), monteringsplatta, tätningsskum, skruvar, manual |
| Reparerbarhet | Reservdelar tillgängliga via tillverkaren (kontakta auktoriserad service) |
Vanliga frågor - RTA-2500L Mestic
Användarfrågor om RTA-2500L Mestic
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Luftkonditionering i PDF-format gratis! Hitta din manual RTA-2500L - Mestic och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. RTA-2500L av märket Mestic.
BRUKSANVISNING RTA-2500L Mestic
Användarinstruktioner Svenska 245
Betjeningen starter, när du trykker på denne knap, og stopper, när du trykker på denne knap igen.
Användarinstruktioner Svenska
Några ord om din nya luftkonditioneringsenhet 246
Försiktighetsåtgärder vid installation 247
Elektriska data 249
Tekniska data 250
Elektriskt diagram 251
Packlista 252
Delarnas namn 253
Användning av trådlös fjärrkontroll 254

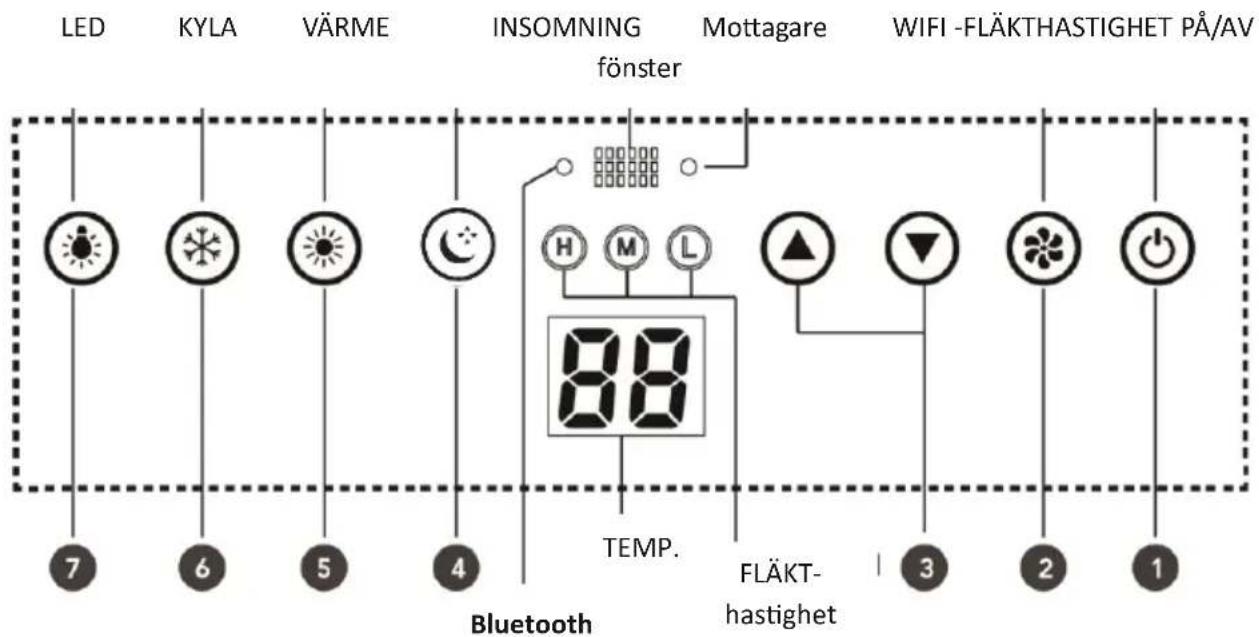

Kontrollpanel 258
Hur man ansluter till Mestic-appen 259

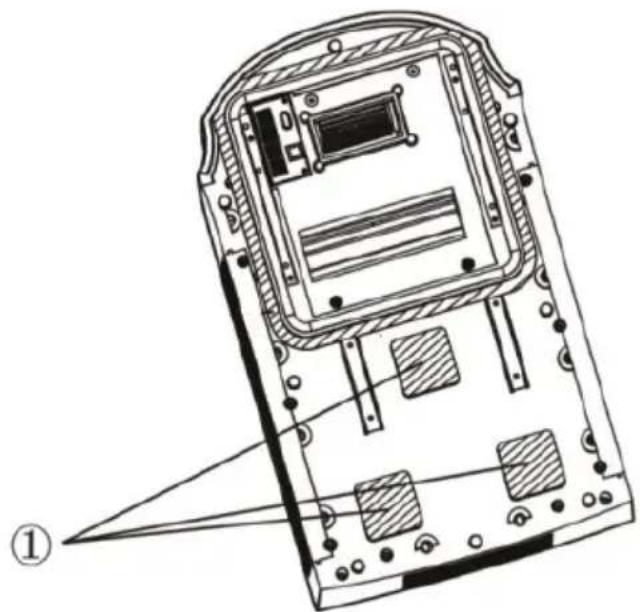

Steg 1 - Klistra fast tätningslisten och svampen 260
delar på utomhusenheten
Steg 2 - välja en installationsplats och 261
installera takklimatanläggningen
Steg 5 - elektriska ledningar 267
Steg 6 - slutföra installationen 269
Demontering 270
Felsökningsguide 271
Felkoder 272
Regelbundna underhållsprocedurer 273
Återvinning 274
NÅGRA ORD OM DIN NYA LUFTKONDITIONERINGSENHET
Tack för att du valde luftkonditioneringen för fritidsfordon. Denna bruksanvisning kommer att förse dig med all information för installation, drift och underhåll. Ta några minuter för att upptäcka hur du får ut det mesta av kylkomfort och ekonomisk drift från din nya luftkonditionering. Behåll denna bruksanvisning för framtida referens. En allpolig fränkopplingsbrytare med en kontaktseparation på minst 3 mm i alla poler ska anslutas i fast kablage. Samt en kretsbrytare med kapaciteten 10A. Kretsbrytaren bör ha en magnetisk och termisk utlösningsfunktion, så att den kan skydda mot kortslutning och överbelastning.
WARNING:
- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till så att de inte leker med apparaten.
- Enheten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll ska inte göras av barn utan tillsyn och endast efter att ha läst - När köldmediet läcker eller kräver urladdning under installation, underhåll eller demontering bör det hanteras av certifierade proffs och/eller i enlighet med lokala lagar och förordningar.
FÖRSIKTIGHETSÅTGÄRD VID INSTALLATION
WARNING:
- Observera alla styrande koder och förordningar.
- Använd inte skadad eller icke-standardiserad nätsladd.
- Se till att kablarna är ordentligt isolerade och skyddade mot nötning.
• Var försiktig vid installation och underhåll. Förbjud felaktig drift för att förhindra elektriska stötar, skador och andra olyckor. - Innan du slår på enheten, vänligen öppna inomhusenhetens horisontella spjäll för hand, annars kan den kalla luften inte blåsas ut och det kommer att finnas kondensvatten på det horisontella spjället.
- Apparaten innehåller den brandfarliga gasen R290.
- Var medveten om att köldmedier kan vara luktfria.
- Apparaten ska installeras, användas och förvaras i ett rum med en golvyta större än 4 m ^2 .
- Apparaten ska förvaras i ett rum utan kontinuerligt använda antändningskällor. (Till exempel: öppen eld, en gasapparat i drift eller en elektrisk värmare i drift.)
- Apparaten ska förvaras på ett sådant sätt att mekanisk skada förhindras.
- Håll alla ventilationsöppningar undan från hinder.
- Använd inte några andra metoder för att påskynda avfrostning eller rengöring än de som rekommenderas av tillverkaren.
- Om reparation är nödvändig, kontakta ditt närmaste auktoriserade servicecenter. Eventuella reparationer som utförs av okvalificerad personal kan orsaka farliga situationer.
Arbetstemperaturområde
Föreslaget arbetstemperaturområde: -5 \~ 46°C. (uppvärmning:-5\~24 °C/kylning:+18\~46 °C). Utomhusenheten kan sluta fungera på grund av olika typer av skydd inom arbetstemperaturområdet.
Val av installationsplats
Grundläggande krav
Installation av enheten på följande platser kan orsaka fel. Om det är oundvikligt, kontakta den lokala återförsäljaren:
- Nära starka värmekällor, ångor, brandfarlig eller explosiv gas eller flyktiga föremål som sprids i luften.
- Nära högfrekventa enheter (såsom svetsmaskin, medicinsk utrustning).
- I ett kustområde.
- I ett område med rökolja i luften.
- Ett område med sulfurerad gas.
- Någon annan plats med särskilda omständigheter.
- Denna luftkonditioneringsenhet används endast för fordon utan konkavt och konvext tak.
- Använd inte denna luftkonditioneringsenhet när du startar fordonet eller när fordonet körs.
- Strömförsörj inte luftkonditioneringsenheten med fordonets strömförsörjning.
Krav på luftkonditionering
- Luftinloppet bör vara långt borta från hinder och placera inga föremål nära luftutloppet. Annars kommer det att påverka strålningen från värmeavledningsröret.
- Välj en plats där buller och utloppsluft som avges av utomhusenheten inte påverkar det omgivande området.
- Montera enheten långt ifrån lysrörslampor.
- Apparaten får inte installeras i badrummet.
FÖRSIKTIGHETSÅTGÄRD VID INSTALLATION
Krav på elektrisk anslutning
Säkerhetsåtgärd
- Måste följa elsäkerhetsföreskrifterna vid installation av enheten.
- Använd kvalificerad strömförsörjningskrets enligt lokala säkerhetsbestämmelser.
- Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant, eller liknande kvalificerad person för att undvika fara.
- Anslut strömkabeln, den neutrala kabeln och jordkabeln på eluttaget korrekt.
- Var noga med att stänga av strömförsörjningen innan du fortsätter något arbete relaterat till el och säkerhet.
- Slå inte på strömmen innan installationen är klar.
- luftkonditioneringen är en förstklassig elektrisk apparat. Den måste vara ordentligt jordad. Med specialiserad jordningsanordning av en yrkesman. Se till att det är så.
- Den gulgröna tråden eller den gröna tråden i luftkonditioneringen är jordningstråd, som inte kan användas för andra ändamål.
- Jordningsmotståndet bör överensstämma med nationella elsäkerhetsföreskrifter.
- Apparaten ska installeras i enlighet med nationella regler för ledningar.
ELEKTRISKA DATA
- All kabeldragning måste följa lokala och nationella elföreskrifter. All kabeldragning måste installeras av kvalificerade elektriker. Om du har några frågor om följande instruktioner, kontakta en behörig elektriker.
- Kontrollera den tillgängliga strömförsörjningen och lös eventuella kablageproblem INNAN du installerar och använder denna enhet.
- Denna luftkonditionering är utformad för att fungera från en 220-240V AC, 50Hz, 1-fas strömförsörjning.
- Kopplingsscheman finns i denna bruksanvisning.
- Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant, eller liknande kvalificerad person för att undvika fara.
- Det elektriska schematiska diagrammet kan ändras utan föregående meddelande. Vänligen se det som levererats med enheten.
TEKNISKA DATA
| Modell | RTA 2500L | Värmeingångsström | 4,4A |
| funktion | kallt och varmt | Kylningsingångseffekt | 1118W |
| Kylningskapacitet | 8530 BTU (2500W) | Värmeingångseffekt | 1135W |
| Uppvärmningskapacitet | 9383 BTU (2750W) | Isoleringsklass | IPX4 |
| Luftflödeskapacitet | 350 m3/h | Nettovikt (intern/extern) | 3/33kg |
| Köldmedium | R290(220g) | Mätt inuti enheten | 67×52,3×5cm |
| Spänning | 230V 50Hz | Mätt utanpå enheten | 96×58,5×25,9cm |
| Kylningsingångsström | 4,3A |

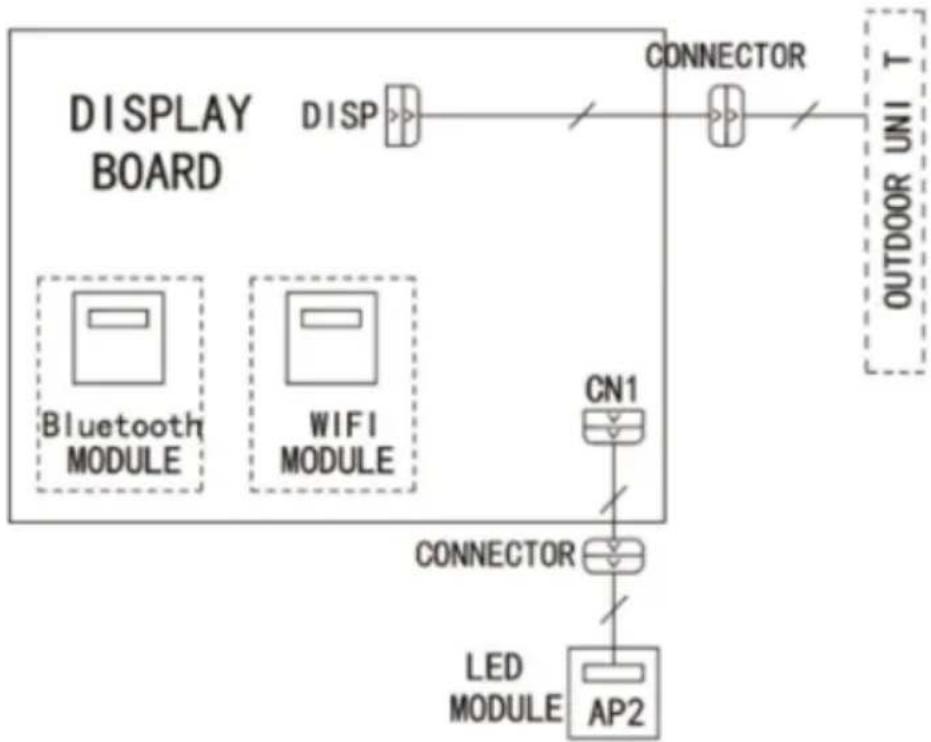

ELECTRIC DIAGRAM
Ceiling Assembly
- Bruksanvisning (1)
- Monteringsplatta (1)
- Fjärrkontroll (1)
- Batteri (AAA 1,5V) (2)
- Isoleringstejp (1)
- Fjärrkontrollhållare (1)
-
Paket (2)
-
Frigolit (tillbehör 20 mm) (3)
- Frigolit (tillbehör 10mm) (2)
- Mjukt skum (skumtillbehör) (4)
- Underenhet för vänster monteringsplatta (1)
- Underenhet för höger monteringsplatta (1)
- Bult underenhet M6X75 (4)
-
Skum (3)
-
Bult underenhet M5X12 (4)
- Gängskruv ST4X20 (4)

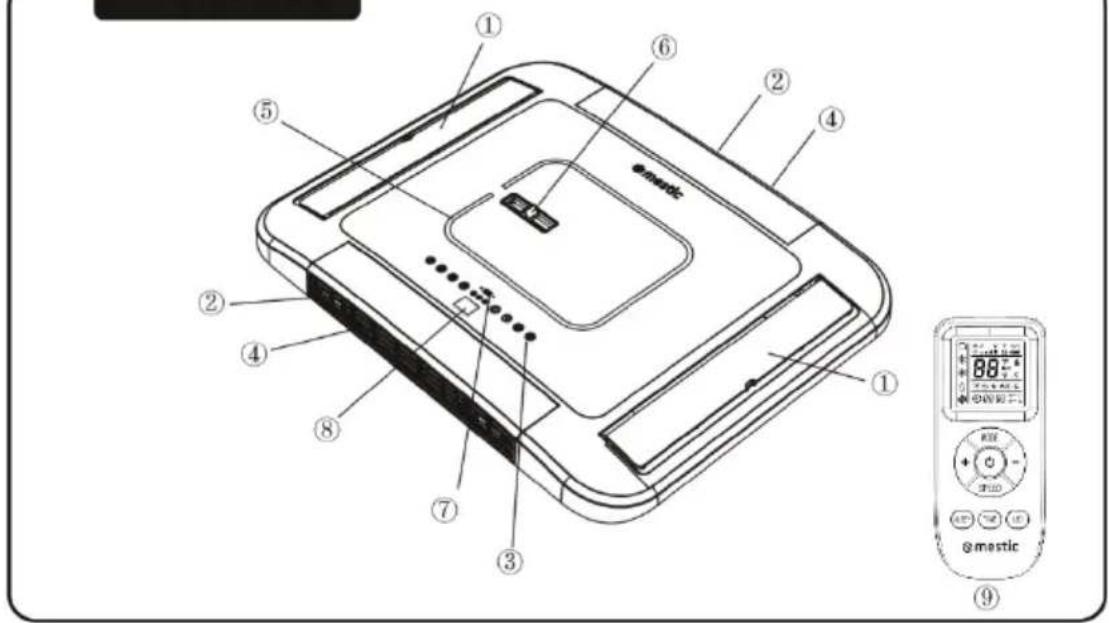

PARTS NAME

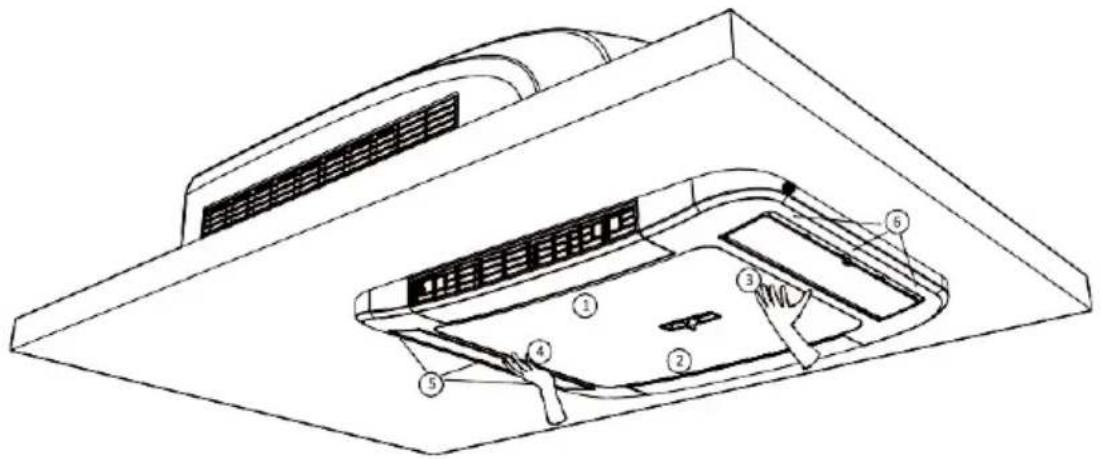

Indoor Unit

⑥ Drifthandtag ⑦ Fönster för fjärrmottagare ⑧ Inställning av temperatur ⑨ Fjärrkontroll

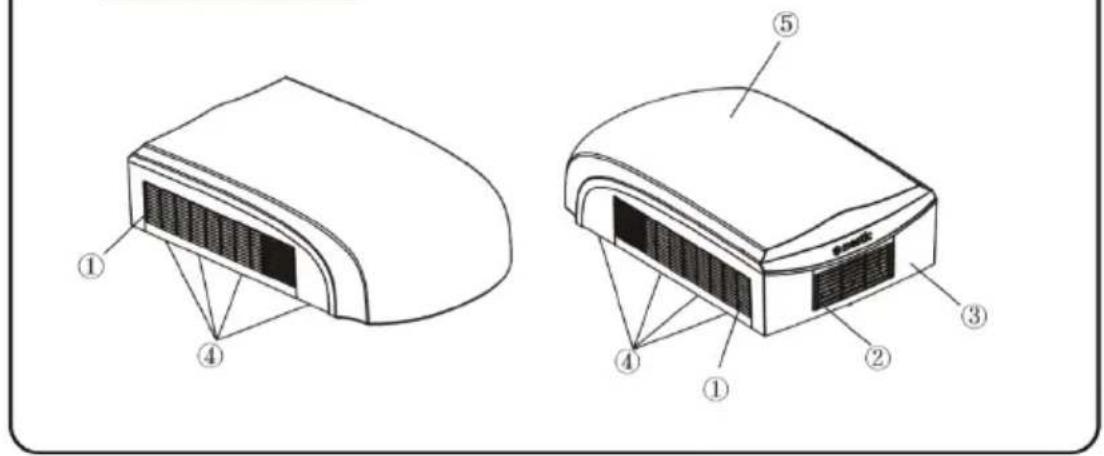

Outdoor Unit

Faktiska produkter kan skilja sig från ovanstående grafik, se faktiska produkter.

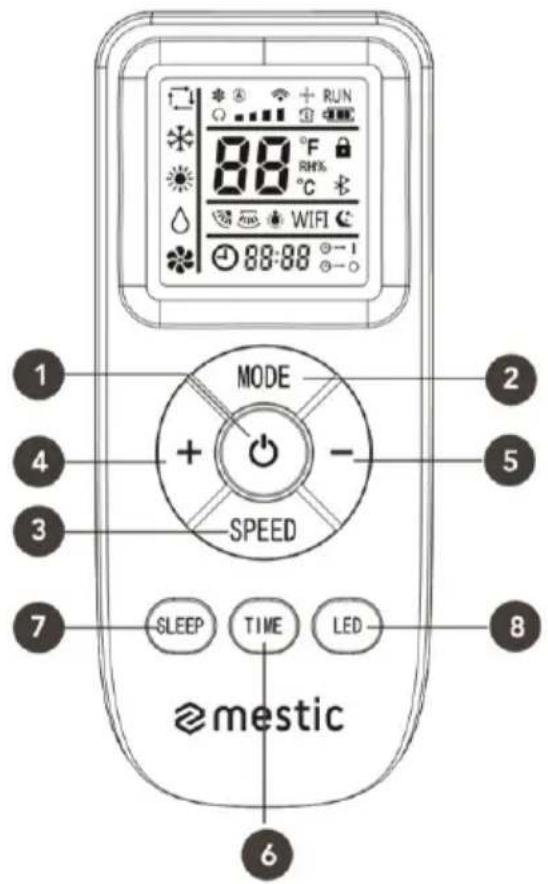

ANVÄNDNING AV TRÅDLÖS FJÄRRKONTROLL
Knappar
- Läge-knapp
- Hastighetsknapp
- "+"-knapp
- “-”-knapp
- Tidsknapp
- Insomningsknap p
- LED- belysningsknapp
Ikoner på skärmen
Skicka signal
Autoläge
Kylningsläge
Värmeläge
Fläktläge
Insomningsläge
Belysning
Temperatur
Tid
Timer PÅ/AV
INTRODUKTION FÖR KNAPPAR PÅ FJÄRRKONTROLLEN
Obs:
- Efter att ha slagit på strömmen kommer luftkonditioneringen att avge ett ljud och driftindikatorn " 🔊" är på. Nu kan du använda luftkonditioneringen via fjärrkontrollen.
- När strömmen är på, varje gång en knapp trycks in på fjärrkontrollen, blinkar signalikonen " 🔊" på fjärrkontrollen en gång. Luftkonditioneringen kommer att avge ett ljud, vilket indikerar att signalen har skickats till luftkonditioneringen.
1. På/av-knapp
- Tryck på den här knappen för att slå på luftkonditioneringen. Tryck på den här knappen igen för att stänga av luftkonditioneringen.
2. Lägesknapp
- Tryck på den här knappen för att välja önskat driftläge.
- I "AUTO"-läge kommer luftkonditioneringen automatiskt att fungera enligt omgivningstemperaturen. Den inställda temperaturen kan inte ändras och kommer inte att visas. Genom att trycka på "FLÄKT"-knappen kan fläkthastigheten justeras.
- I läget "KYLA" trycker du på knappen "+" eller "-" för att ändra den inställda temperaturen. För att justera fläkthastigheten, tryck på "FLÄKT"-knappen.
- I "FLÄKT"-läge är endast fläkten påslagen, utan kylning eller uppvärmning. Tryck på "FLÄKT"-knappen för att justera fläkthastigheten.
- "FLÄKT" -knappen I "VÄRME"-läget trycker du på "+" eller "-" -knappen för att ändra den inställda temperaturen. För att justera fläkthastigheten, tryck på
Obs:
- Efter att "VÄRME"-läget har valts kommer luftkonditioneringen att fördröja luftblåsning 1-5 minuter för att förhindra att kall luft blåser.
Den faktiska fördröjningstiden beror på omgivningstemperaturen inomhus.
• Temperaturen kan ställas in mellan 16-31 °C (61-88°F).
3. Hastighetsknapp
• Denna knapp används för att ställa in fläkthastigheten i följande sekvens:
Obs:
- I “ Ⓐ” hastighetsläge, kommer luftkonditioneringen automatiskt att välja rätt fläkthastighet enligt standardinställning.
4. "+"-knappen
- Tryck på "+" -knappen en gång för att öka den inställda temperaturen med 1 °C (°F). Håll "+" -knappen intryckt i minst 2 sekunder, så ändras den inställda temperaturen snabbt. När "+" -knappen släpps efter inställning av temperaturen ändras temperaturindikatorn på luftkonditioneringen i enlighet med detta. Temperaturen kan inte justeras i "AUTO"-läge.
- När du ställer IN "TIMER PÅ" eller "TIMER AV" eller "KLOCKA", tryck på "+" -knappen för att justera tiden. Se mer information under "Timer på funktion", "Timer av funktion".
5. "-"knappen
- Tryck på "-" -knappen en gång för att minska den inställda temperaturen med 1 °C (°F). Håll "-" -knappen intryckt i minst 2 sekunder, så ändras den inställda temperaturen snabbt. När "-" -knappen släpps efter inställning av temperaturen ändras temperaturindikatorn på luftkonditioneringen i enlighet med detta. Temperaturen kan inte justeras i "AUTO"-läge.
- När du ställer IN "TIMER PÅ" eller "TIMER AV" eller "KLOCKA", tryck på "-"knappen för att justera tiden. Se mer information under "Timer på funktion", "Timer av funktion".
6. "TID"-knappen
- Tryck på "TID"-knappen för att växla mellan "TIMER PÅ" och "TIMER AV". Med "TIMER PÅ"-funktionen kan tiden för timer på ställas in. När "TIMER PÅ"-funktionen är aktiv blinkar symbolen " 🔒 → |" på fjärrkontrollen.
Denna symbol " 38:88" visas. Tryck på knappen "+" eller "-" för att justera inställningen "TIMER PÅ".
Genom att trycka på knappen "+" eller "-" kommer inställningen att öka eller minska med 1 minut i taget.
Håll knappen "+" eller "-" intryckt i 2 sekunder, tidsinställningen ändras nu snabbt tills den önskade tiden uppnås.
Tryck på "TID"-knappen 5 sekunder för att bekräfta den nya inställningen. Symbolen " →" slutar blinka.
För att avbryta "TIMER PÅ": När "TIMER PÅ"-funktionen har valts och symbolen " Ⓞ → ↑ blinkar på fjärrkontrollen, tryck påq "TID"-knappen tills symbolen " Ⓞ → |" och " 98:88" försvinner.
- Med funktionen "TIMER AV" kan tiden för "TIMER AV" ställas in. När "TIMER PÅ"-funktionen är aktiv blinkar symbolen "→" på fjärrkontrollen. Denna symbol "88:88" visas. Tryck på knappen "+" eller "-" för att justera inställningen för timer av. Genom att trycka på knappen "+" eller "-" kommer inställningen att öka eller minska med 1 minut i taget. Håll knappen "+" eller "-" intryckt i 2 sekunder, tidsinställningen ändras nu snabbt tills den önskade tiden uppnås.
Tryck på "TID"-knappen i 5 sekunder för att bekräfta den nya inställningen. Symbolen " → o" slutar blinka.
För att avbryta "TIMER AV": När "TIMER AV"-funktionen har valts och symbolen " Ⓞ→ Ⓞ" blinkar på fjärrkontrollen, tryck på "TID"-knappen tills symbolen " Ⓞ→ Ⓞ" och " 88:88 " försvinner.
7. Insomning-knappen
Tryck på "INSOMNING"-knappen så tänds symbolen " C". I insomningsläge går fläkthastigheten till den lägsta inställningen och alla lampor släcks. Tryck på "INSOMNING"-knappen igen och symbolen " C" kommer att slockna och luftkonditioneringen kommer att fungera i normalt läge.
8. LED-knapp
Tryck på "LED"-knappen, symbolen " 🔒" tänds och tänder inomhusenhetens varmvita ljus, tryck på "LED"-knappen igen, symbolen " 🔒" visas fortfarande och tänder inomhusenhetens kalla vita ljus. Tryck på LED-knappen igen, symbolen " 🔒" slocknar och släcker lampan på inomhusenheten.
Obs:
- Under drift, rikta fjärrkontrollens signalsändare mot mottagarenheten. Avständet mellan signalsändaren och mottagarenheten bör inte vara mer än 8 meter, och det bör inte finnas några hinder däremellan.
- Signalen från fjärrkontrollen kan störas när det finns en lysrörslampa eller trådlös telefon i rummet. Fjärrkontrollen ska vara nära enheten under drift.
- Vid byte av batterier krävs nya batterier av samma modell. Om fjärrkontrollen inte används under en längre tid, vänligen ta ut batterierna.
- Om skärmen på fjärrkontrollen är suddig eller om ingenting visas alls, vänligen byt ut batterierna.

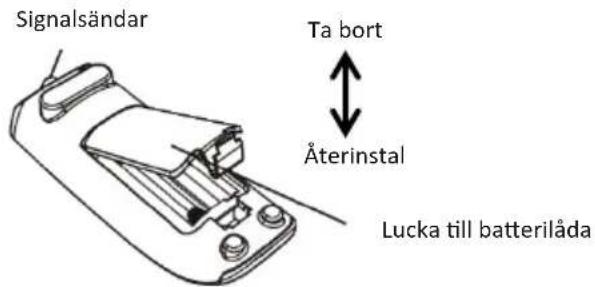

Byte av batterier i fjärrkontrollen
- Flytta batteriluckan med fingret och öppna batteriluckan i pilens riktning.
- Byt ut de två torrbatterierna (AAA 1,5V) och se till att positionen för "+" och "-" polerna är korrekta.
- Sätt tillbaka locket på batterilådan.
KONTROLLPANEL
Obs: Om fjärrkontrollen saknas, använd kontrollpanelen.
Driften startar när du trycker på den här knappen och stannar när du trycker på den här knappen igen.
2. FLÄKTHASTIGHET-knapp
Välj fläkthastigheten LÅG, MED, HÖG. Startläget är MED.
3. ( ▲▼ knapp
Tryck på "▲"-knappen för att öka enhetens inställda (drifts-) temperatur och tryck på "▼"-knappen för att minska enhetens inställda (drifts-) temperatur. Temperaturinställningsområdet är från 16\~31°C (61\~88 °F).
4. INSOMNING-knapp
Tryck på "INSOMNING"-knappen. Insomningsindikatorn tänds och startar insomningsläge. Efter flera sekunder slocknar alla indikatorer på panelen. Stäng av insomningsläget genom att trycka på valfri knapp på panelen.
5. VÄRME-knapp
Tryck på "VÄRME"-knappen. VÄRME-indikatorn tänds och startar värmeläget. Tryck på "VÄRME"-knappen igen. VÄRME-indikatorn kommer att slockna och stänga av värmeläget.
6. KYLA-knapp
Tryck på "KYLA"-knappen. KYLA-indikatorn tänds och startar kylningsläget. Tryck på "KYLA"-knappen igen. KYLA-indikatorn kommer att slockna och stänga av kylningsläget.
7. LED-knapp
Tryck på den här knappen för att slå på eller stänga av displaylampan på inomhusenheten.
8. WiFi-indikator
I standardläget blinkar WiFi-indikatorn och när anslutningen till nätverket lyckas lyser WiFi-indikatorn stadigt.
9. Bluetooth-indikator
I standardläget blinkar Bluetooth-indikatorn. När anslutningen till en enhet lyckas lyser Bluetooth-indikatorn stadigt.
MESTIC-APPEN
Appen läter dig hantera och se information och data om denna produkt. För detaljerade bruksanvisningar, se instruktionerna för Bluetooth eller WiFi-anslutning:

Provkör enheten med rätt strömförsörjning. Kontrollera användarinstruktionerna i bruksanvisningen Användning och installation. Se till att alla kontroller fungerar korrekt och koppla sedan bort enhetens strömförsörjning.
WARNING WARNING
- Rörliga delar kan orsaka personskador. Var försiktig när du testar enheten. Använd inte enheten med det yttre höljet borttaget.
- Utomhusenheten kan inte installeras i en lägre fördjupning i fordonets tak. Den måste monteras på en plan yta på taket för att säkerställa att regn, biltvättvatten, kondensvatten etc. kan dräneras smidigt. Vatten bör inte kunna ackumuleras runt utomhusenheten. Annars kommer det att orsaka fel eller säkerhetsrisker eftersom vattnet kommer in i luftkonditioneringen.
• Använd den medföljande monteringsplattan för att installera utomhusenheten. Annars kan det orsaka fel eller skador.
• Använd adaptern när öppningen är 390 mm x 390 mm eller 400 mm x 400 mm.
STEG 1 – FASTSÄTTNING AV TÄTNINGSREMSAN OCH SVAMPDELARNA PÅ UTOMHUS ENHETEN
- Innan du fäster tätningsremsan och svampdelarna på undersidan av utomhusenheten, rengör fästområdena som visas i figur 1.
- Ta ut tätningsremsan och svampdelarna från förpackningen, dra av papperet på limytan och rikta in dem vid fästområdena som visas i figur 1. Om tätningsremsan är skadad eller inte fastnat i rätt läge måste du byta ut den mot en ny och fästa den ordentligt.
- Kontrollera om tätningsremsan och svampdelarna är tätt vidhäftade och se till att de inte faller av.

Figur 1
1) Fästläge för tre bitar skum
STEG 2 - VÄLJA EN INSTALLATIONSPLATS OCH INSTALLERA TAKKLIMATANLÄGGNINGEN
Din luftkonditionering har utformats för användning i fritidsfordon. Kontrollera fordonets tak för att avgöra om det kan stödja både takenheten och takmonteringen utan ytterligare stöd. Se till att det inre takmonteringsområdet inte stör befintliga strukturer. När platsen för din luftkonditionering har fastställts. En förstärkt och inramad takhålsöppning måste skäras (om det inte finns något hål) eller så kan du använda befintliga ventilationshål.
FALL A.
Om en takventil redan finns på önskad monteringsplats för luftkonditioneringen måste följande steg utföras:
- Ta bort alla skruvar som fäster takventilen på fordonet. Ta bort ventilen och eventuell ytterligare ram. Ta försiktigt bort all krita runt öppningen så att ytan är ren.
- Det kan vara nödvändigt att täta några av de gamla monteringsskruvhålen för takventilen som kan falla utanför luftkonditioneringens bottenplatta.
- Undersök taköppningens storlek, om öppningen är mindre än 380 x 380 mm måste öppningen förstoras. Måtten ska vara 380 x 380mm, 390 x 390mm eller 400 x 400mm.
FALL B.
Om det inte finns någon takventilationsöppning måste en ny öppning skäras i fordonets tak. En matchande öppning måste också skäras i taket inuti fordonet. Var försiktig eftersom takdelen kan fastna om taket är flerskiktat. När öppningen i yttertaket och innertaket har rätt storlek ska en stödkonstruktion monteras mellan yttertaket och innertaket. Det förstärkta ramverket ska uppfylla följande riktlinjer:


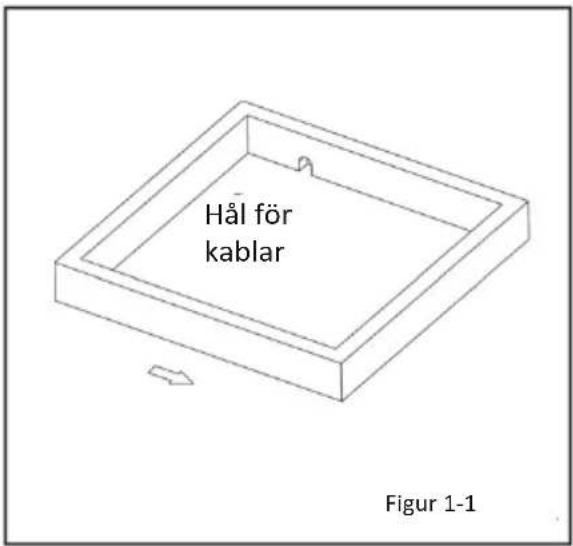

Hål för kablar Figur 1-1- Det måste kunna stödja både vikten av takklimatanläggningen och den inre takmonteringen.
- Det måste kunna hålla takets yttre yta och inre tak isär och stödja dem, så att när takklimatanläggningen och takmonteringen är bultade tillsammans uppstår ingen kollaps. En typisk stödram visas i figur 1-1.
- Det måste finnas en öppning genom ramen för strömförsörjningsledningarna. Dra strömförsörjningsledningarna genom ramen samtidigt som stödramen installeras.

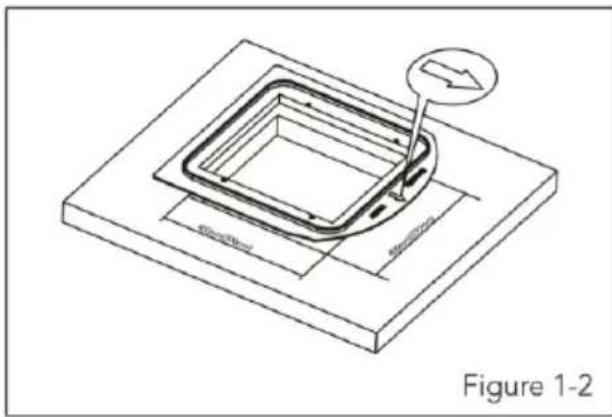

INSTALLATIONSMETOD FÖR MONTERINGSPLATTAN
Om fordonets tak redan har en 400x400mm eller en 390x390mm öppning:
- Välj installationspositionen för luftkonditioneringen. Monteringsadaptern är lämplig för en öppningsstorlek på 400×400 mm eller 390×390 mm. Öppningen på 380×380mm är inte lämplig för installation av adaptern.
Tillvägagångsmetod:
- Se till att installationsytan är plan. Ta bort eventuella hinder runt öppningen i taket.
- Kontrollera om det finns hål eller spår på installationsytan. Om så är fallet, utför en tätningsbehandling för att förhindra vattenläckage.
- Fyll spåret där monteringsadaptern kommer i kontakt med fordonets tak med ohärdat tätningsmedel (den maximala tjockleken är 1 cm). När monteringsplattan är installerad på fordonets ovansida, fyll gapet mellan monteringsplattan och fordonstaket med tätningsmedel. Monteringsadaptern ska tätas tätt tillsammans med fordonets tak för att förhindra vattenläckage.
- Installera den i öppningen i fordonets tak enligt riktningen som anges av pilen i figur 1-2 (pilens riktning ska peka mot fordonets framsida).

-
Takklimatanläggningen måste monteras på ett plant plan från framsida till baksida och från sida till sida när fordonet är parkerat på ett jämnt plan. Figur 2 visar maximalt tillåtna grader som enheten kan monteras över eller under nivå.
-
Om fordonets tak är sluttande (inte plant) så att takklimatanläggningen inte kan monteras inom de maximalt tillåtna gradspecifikationerna, måste en yttre nivelleringsbricka läggas till för att skapa enhetsnivån. En typisk nivelleringsbricka visas i figur 13.
-
När takklimatanläggningen har jämnats ut kan ytterligare nivellering krävas ovanför den invändiga takmonteringen. Takklimatanläggningen och den invändiga takmonteringen måste vara anpassade med varandra innan de fästs ihop.
-
När monteringshålsområdet är ordentligt förberett, ta bort kartongen och transportkuddarna från takklimatanläggningen. Lyft försiktigt enheten ovanpå fordonet. Använd inte det yttre plasthöljet för lyft. Placera takklimatanläggningen över det förberedda monteringshålet.
-
Spetsänden (nosen) på höljet måste vara vänd mot fordonets framsida.
Obs: Se alltid till att enheten är horisontell när den används. Enheten kan endast användas under en kort tid över den maximala lutningen på 5° annars kan läckage av kondensvatten uppstå.

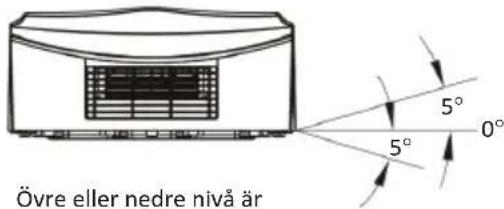

Övre eller nedre nivå är max. 5° från horisontell

Höjden varierar för att hålla enheten i nivå
Figur 3
NOTERA LUFTKONDITIONERINGSENHETENS MÄTT (ENHETENS TAK)
- Öppna förpackningen och ta ut utomhusenheten. När du tar ut utomhusenheten efter uppackning, lyft inte inlopps- och utloppsgaller. (se figur 4-1).

- Installera utomhusenheten på monteringsadaptern:

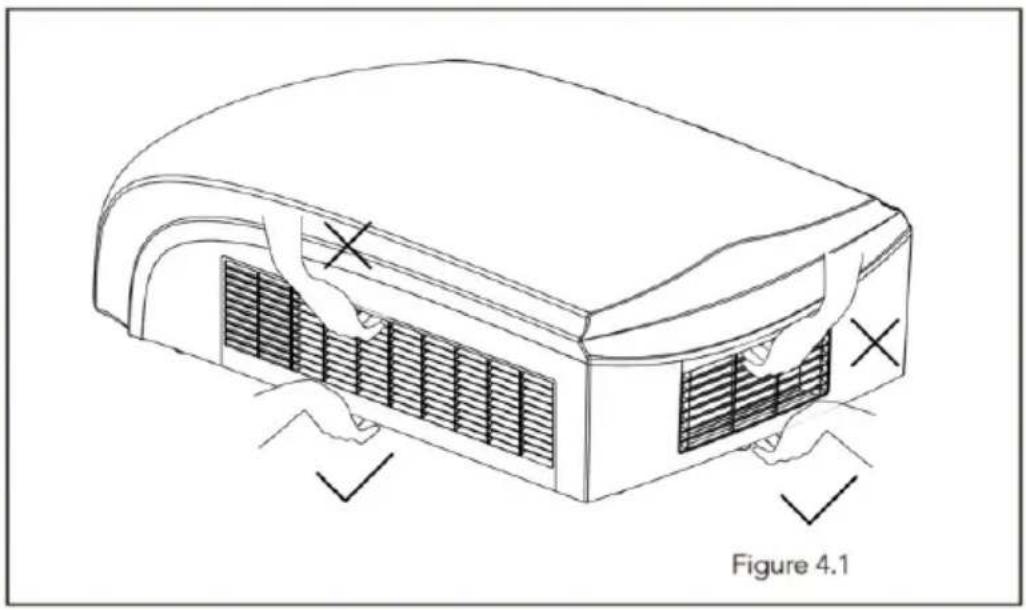

- Lyft utomhusenheten. Det är strängt förbjudet att lyfta luftkonditioneringen med den yttre ramen.

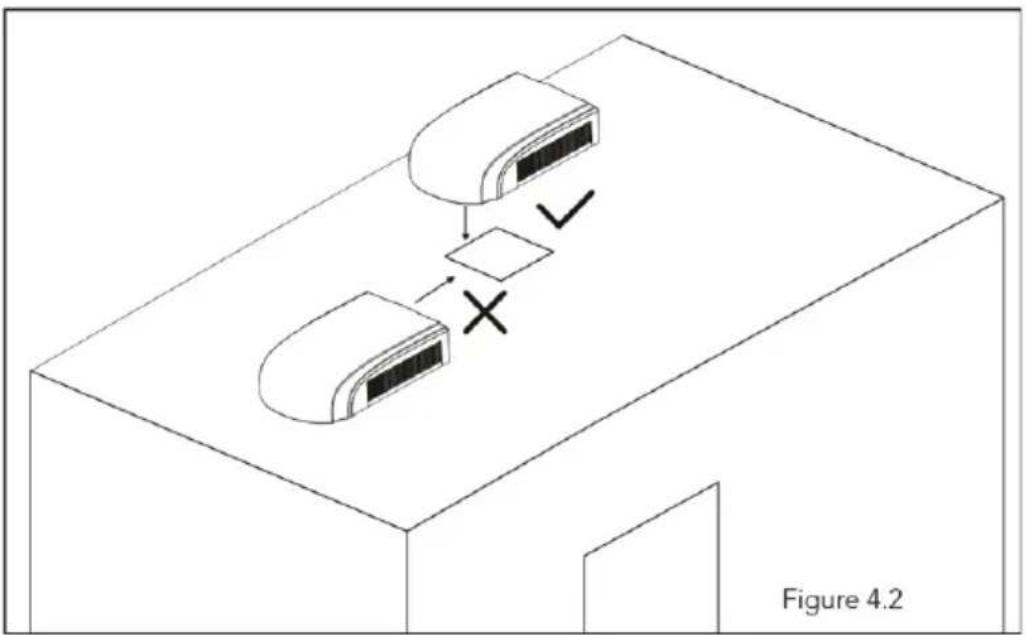

Sätt den på monteringsadaptern på den förberedda öppningen och se till att tätningsremsan på utomhusenheten matchar spåret på monteringsplattans yta.
Dra inte utomhusenheten, annars kan tätningen lossna.
note right of C
✓
X
end
note right of D
Figure 4.2
STEG 4-INSTALLATION AV TAKMONTERING
OBSERVER
Se till att luftkonditioneringen och inner- och yttertaket passar ihop ordentligt. Innan du drar åt bultarna, kontrollera följande:
- Den tillämpliga tjockleken på fordonstaket är 30 mm till 80 mm.
- Innan du drar åt bultarna, dra åt de fyra bultarna för hand och förhindra användning av våld.
- Monteringsfästena ska överlappa fordonstakets yta. Dra åt bultarna i ett korsmönster och se till att skruvhålen är i linje med hålen i adaptern. Maximalt vridmoment på bultarna (4) är 1,8Nm. (Se figur 5)


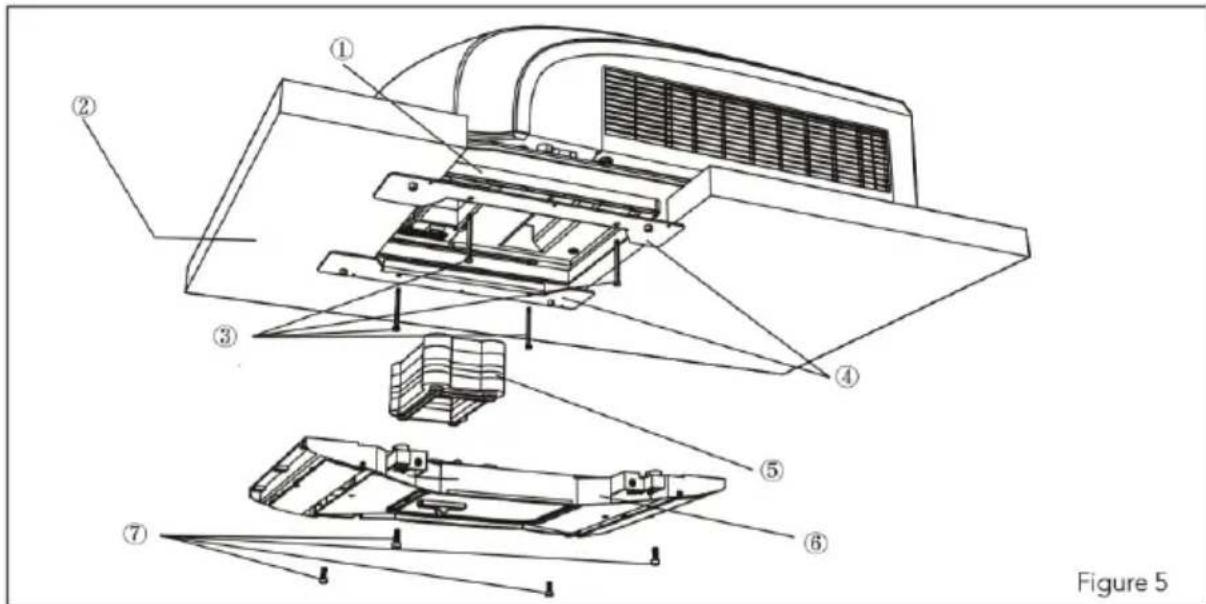

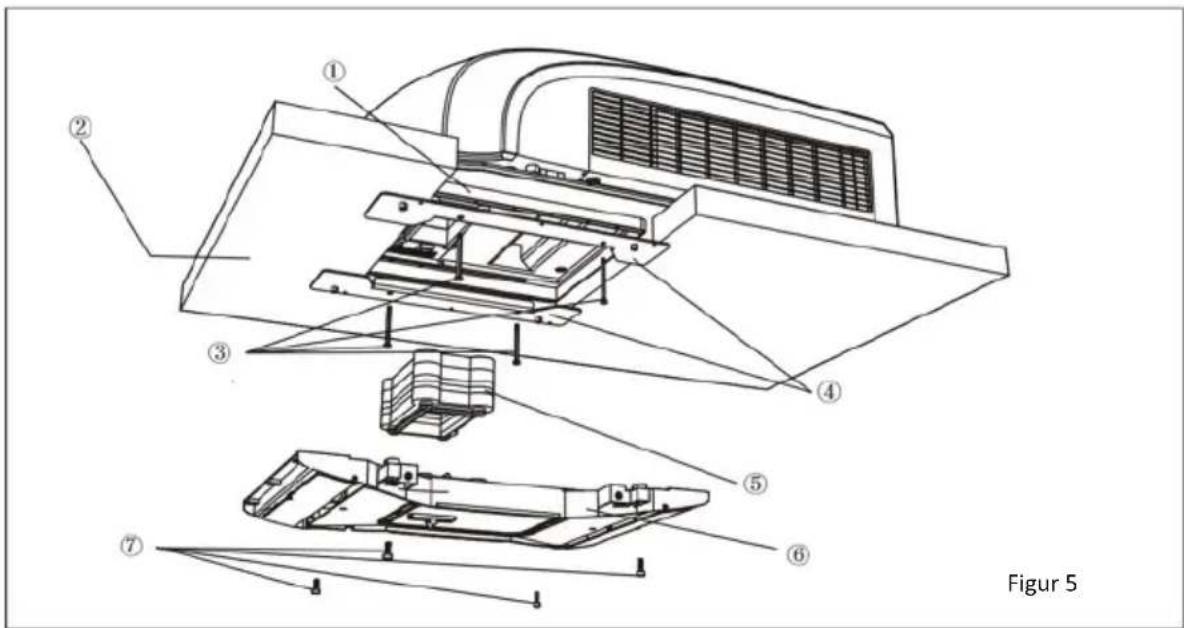

Figur 51) Plastadapter
2) Fordonstakets tjocklek är 30 mm – 80 mm
3) 4 bultar (maximalt vridmoment är 1,8Nm)
4) Fäste
5) Luftkanaler
6) Kanalram
7) 4 bultar
Följande stegvisa instruktioner måste utföras i följande sekvens för att säkerställa korrekt installation.
-
Ta försiktigt ut takmonteringen ur lådan.
-
Ta bort takgallret från takmonteringen.
-
Bär utomhusenheten till fordonets ovansida och passa in med öppningarna på fordonets ovansida. Använd 2 uppsättningar monteringsplatta och 4 skruvbultar för att montera utomhusenheten (se fig. 5).
-
Du måste börja montera bultarna för hand för att undvika tvärgängning. BÖRJA INTE MONTERA BULTARNA MED ETT ELEKTRISKT VERKTYG ELLER LUFTDRAGARE! Monteringsbultarna ska dras åt i ett korsmönster, processen är klar när bottenplattans packning är jämnt komprimerad.
-

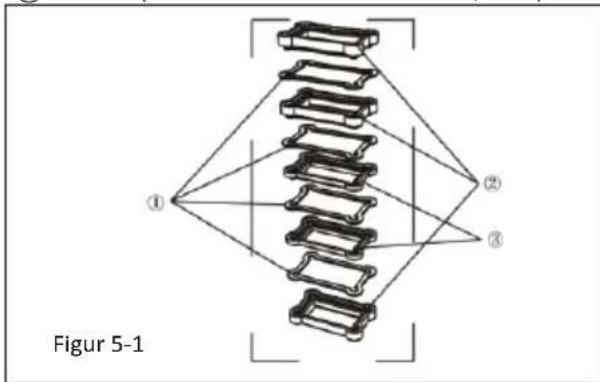

Innan du installerar inomhusenhetens luftkanalsenhet, montera skumenheten enligt tjockleken på fordonets tak. Använd en lämplig mängd frigolit och mjukt skum. Obs: Skummet bör inte vara mer än 1 eller 2 mm tjockare än takets tjocklek. Klistra fast frigolitenheten med dubbelhäftande tejp (förberedd av användaren) (Se fig.5-1, 5-2).
-
Installera skumenheten på luftkanalenheten. Använd 4 skruvbultar för att fästa luftkanalenheten på monteringsplattan. Efter anslutning av utomhusenheten med inomhusenheten, kontrollera om skumenheten har lossnat (Se fig.5).
② Fordonstakets tjocklek är från 30 mm-80 mm
③ 4 bultar (maximalt vridmoment är från 1,8 Nm)
④ fäste
⑤ vindkanalram
⑥ vindbana
⑦ 4 bultar

VARNING : Se till att all strömförsörjning till enheten är frånkopplad innan du utför något arbete på enheten för att undvika risken för stötar eller personskador och/eller skador på utrustningen. Efter att den inre takmonteringsramen är ordentligt fastsatt på takklimatanläggningen måste följande elektriska anslutningar utföras.

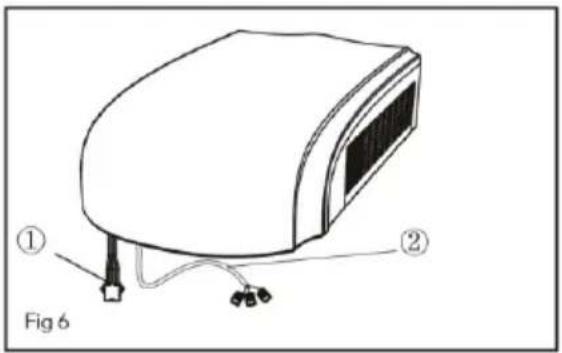

- Som visas i fig. 6 har utomhusenheten två uppsättningar utgående kablar, vilka är nätkabel (hög ström) respektive styrsignalkablar. Den förstnämnda ska anslutas direkt till strömförsörjningsterminalen medan den senare ska anslutas till styrsignalkabeln på inomhusenheten.
Som visas i fig. 7 har inomhusenheten en uppsättning styrsignalkablar, med totalt 1 kabelanslutning.
-

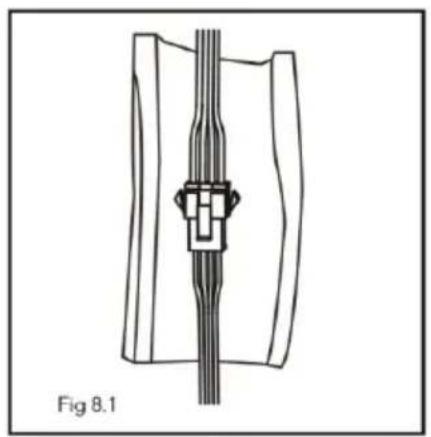

Som visas i fig. 8, anslut kabelanslutningarna på inomhus- och utomhusenheterna. Använd sedan en skumbit för att linda ihop kabelanslutningarna, med varje anslutning separat omgiven av svampen. Undvik mellanrum mellan varje kabel.
-
Som visas i fig. 9, anslut den externa nätkabeln till den kabel som är reserverad på husbilen.

Använd en bit värmeisolerande mantel som visas i figur 8 för att omsluta kabelanslutningarna. Täck den isolerade manteln med skum och fäst den med buntband.

- Buntband ska fästas på området med både skum och värmeisolerande mantel.
- Innan du installerar panelen på inomhusenheten, placera den värmeisolerande manteln ovanpå luftkanalen.


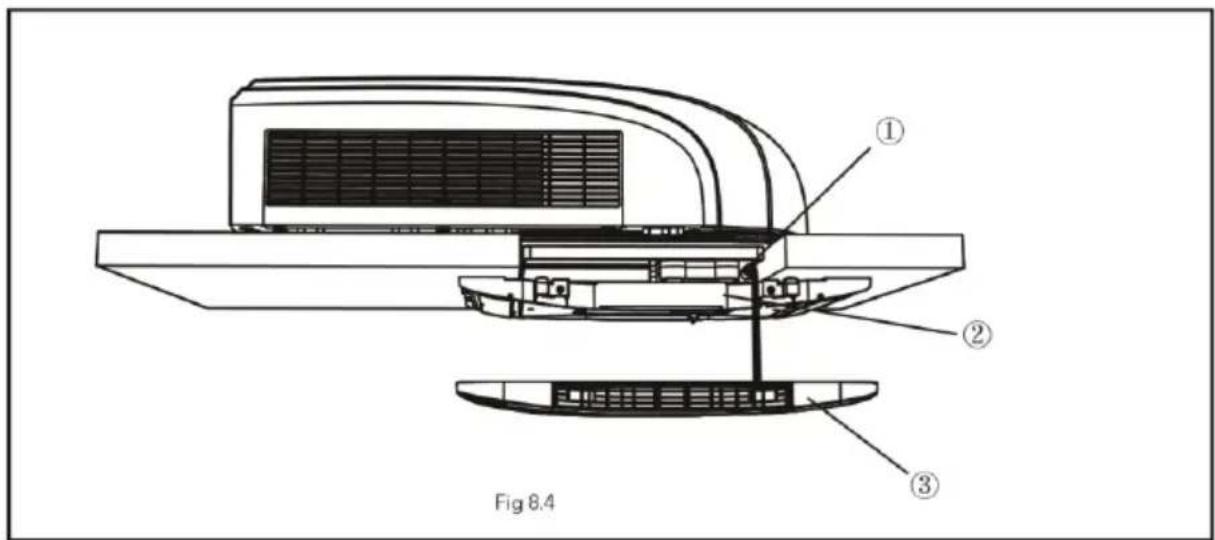

Fig 8.41) Isoleringsskiva
2) Luftkanaldel
3) Frontpanel
För att slutföra installations- och systemutcheckningskraven måste följande steg utföras.
- Fäst takgallret i takmonteringens vindbana med 4 skruvar. (Se Figur 9).
- Montera luftfiltret och luftintagsgallret.
- Slå på strömförsörjningen och kontrollera enhetens funktionalitet.
- När inomhusenheten är monterad, om gapet mellan panelen och fordonets ovansida inte är jämnt, be tillverkaren att justera det enligt monteringsstatus.


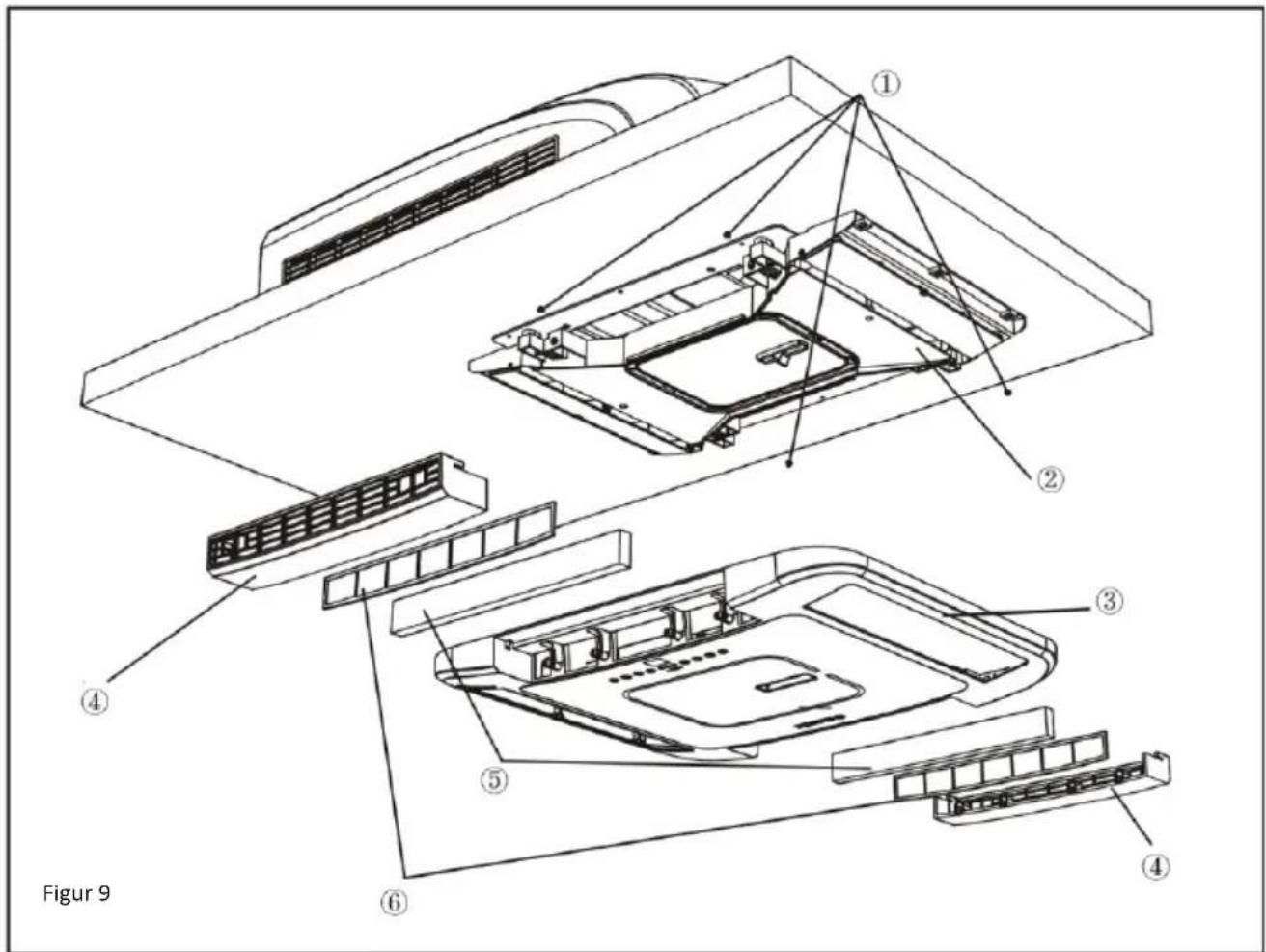

Figur 91) 4 skruvar
4) Luftintagsgaller

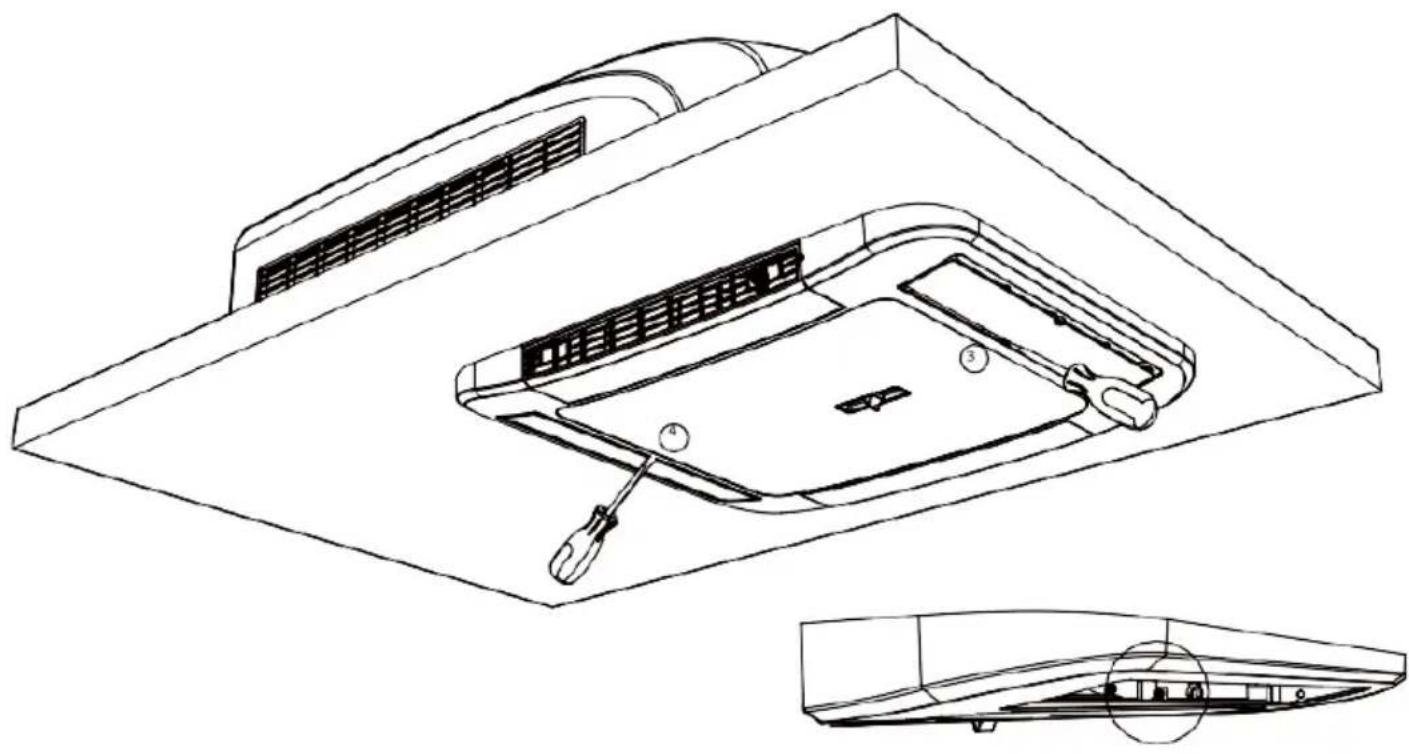

När du installerar det inre skalet, var uppmärksam på att fästa de främre och bakre fästena, som visas i figuren genom att trycka på det inre skalet 1,2,3,4,5,6.

När du tar bort det inre skalet, använd en skruvmejsel för att försiktigt bända upp positionerna 3 och 4 och dra det inre skalet nedåt för att ta bort det inre skalet.

Förstorat diagram över position 3 och 4
FELSÖKNING
FELSÖKNINGSGUIDE
Om du har problem med din luftkonditionering för fritidsfordon, kontrollera den här guiden innan du kontaktar din servicerepresentant.
| PROBLEM | MÖJLIG ORSAK | LÖSNING |
| Enheten kan inte starta | Enheten kanske inte är korrekt ansluten till strömförsörjningen. | Kontrollera fordonets strömförsörjning och se till att den tillhandahålls korrekt. |
| Enheten kan inte kyla rummet | Luftkonditioneringen på taket är inte i nivå. | Montera takklimatanläggningen så plant som möjligt framifrån och bak och från sida till sida när fordonet är parkerat. Se till att monteringen av luftkonditioneringen är korrekt och jämn. |
| Temperaturinställningen är för hög. | Återställ fjärrkontrollen till en lägre temperaturinställning. | |
| Luftfiltret är smutsigt. | Ta bort och rengör filtret. | |
| Rummet var redan mycket varmt innan enheten var påslagen. | Tillåt tillräckligt med tid för enheten att kyla rummet. | |
| Enheten ger ifrån sig ljud | Enheten klickar och gurglar. | Dessa ljud är normala under driften av enheten. |
| Enheten har vatten som droppar inuti | Bottenplåtens packning hade inte komprimerats jämnt. | Monteringsbultar ska dras åt jämnt genom att komprimera bottenplåtens packning. |
| Enheten har is eller frost på spolarna | Temperaturen är låg inuti. | Välj FLÄKT-läge vid HÖG fläkthastighet. |
| Filtret är smutsugt. | Ta bort och rengör filtret. |
FELKODER
När luftkonditioneringsstatus är onormal kommer temperaturindikatorn på inomhusenheten att blinka för att visa motsvarande fel kod. Vänligen se nedanstående lista för identifiering av felkod

Inomhusdisplay
Indikatorschema är endast för referens. Se den faktiska produkten för den faktiska
| FELKOD | FELSÖKNING | |
| PL | Strömförsörjningsspänningen är för låg. Kontrollera om spänningen är korrekt. Det kan elimineras efter omstart av enheten. Om inte, vänligen kontakta kvalificerad personal för service. | |
| E1/E2/E3/E4/EC | Kontakta kvalificerad personal för service. | |
| EE | Något blockerar luftintagsgallret på inomhusenheten och orsakar ett onormalt luftflöde till inomhusenheten | Kontrollera om det finns något som blockerar luftintagsgallret och ta bort det. |
| HEPA-filtret är för smutsigt och orsakar ett onormalt luftflöde | Byt ut HEPA-filtret mot ett nytt | |
| När enheten är i kylläge är den omgivande arbetstemperaturen för låg | Använd fjärrkontroll eller app för att gå in i fläktläge | |
| Använd kylläget när omgivningstemperaturen är högre | ||
Obs: Om det finns andra felkoder, vänligen kontakta kvalificerad personal för service.
| AKTIVITET | FREKVENS |
| Rengör filtret och HEPA(Men oftare rengöring kan behövas beroende på luftkvaliteten) | Det rekommenderas att byta ut HEPA efter ett års användning. |

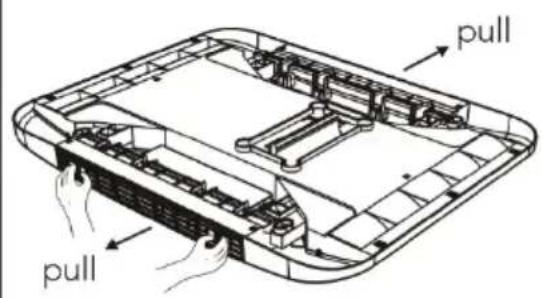

HUR MAN TAR BORT LUFTFILTRET
Dra ut luftintagsgallret för hand i pilens riktning och ta bort nätet och HEPA-filtret.

HUR MAN RENGÖR LUFTNÄTET OCH HEPA-FILTRET Tvätta bort damm från luftfiltren med rent vatten eller dammsug filtret med en elektrisk hushållsdammsugare. Rengör HEPA med en elektrisk hushållsdammsugare. Om du upptäcker att HEPA är smutsigt och inte kan användas efter rengöring måste du hitta tillverkaren för att köpa ett nytt HEPA-filter för utbyte.
WARNING
UNDERLÄTANDE ATT FÖLJA INSTRUKTIONER KAN RESULTERA I ALLVARLIG PERSONSKADA
- Rör inte vid kondensatorterminalerna utan elektrisk urladdning, kondensatorn kan fortfarande ha hög spänning trots att strömförsörjningen är avstängd.
- Var försiktig när du underhåller kylsystemet, som har högt internt tryck.
- Blockera inte filtret och inomhusluftintaget för att förhindra vattenläckage.


ÅTERVINNING
Denna produkt har den selektiva sorteringssymbolen för avfall från elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktivet (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För ytterligare information, vänligen kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte följer denna särskilda återvinningsprocess är potentiellt farliga för miljön och människornas hälsa på grund av förekomsten av farliga ämnen.
FÖRKLARING OM ÖVERENSSTÄMMELSE
Härmed förklarar Gimeg Nederland B.V. att enheten RTA-2500L, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om radioutrustning (2014/53/EU), elektromagnetisk kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.
mestic®
www.gimeg.nl.
