BRUKSANVISNING SPA-5100 Mestic

- Tilslut aldrig flere elektriske apparater til én stikkontakt for at undgå dårlig forbindelse og overophedning.

Overensstemmelseserklæring

6. Installation av luftkonditioneringen

Når du bruker denne klimaanlegget, er det viktig alltid å følge sikkerhetsinstruksjonene. Dette bidrar til å forhindre personskader, elektriske støt og skader på produktet. Sørg for å lese alle instruksjonene på forhånd.

• Les manualen før bruk.
• Produsenten er ikke ansvarlig for skader eller personskader som skyldes bruk dersom driftsforholdene ikke er oppfylt.
• Oppbevar manualen, garantibeviset og kvitteringen.
• Overvåk barn for å sikre at de ikke leker med apparatet.
• Denne enheten er ikke beregnet for bruk av barn under 8 år eller personer med fysiske, sensoriske eller mentale funksjonshemninger eller manglende erfaring og kunnskap, med mindre de er under oppsyn eller instruert av en ansvarlig person.
• Bruk aldri apparatet hvis det er synlig skadet, eller hvis ledningen er ødelagt.
• Ikke forsøk å reparere et skadet apparat, en ledning eller en plugg selv. Dette skal alltid gjøres av produsenten eller en kvalifisert tekniker.
• Apparatet er ikke egnet for kommersiell bruk.
• Bruk og oppbevar alltid apparatet på et tørt sted.
• Bruk aldri tilbehør som ikke er anbefalt av produsenten.
• Denne enheten er kun beregnet for husholdningsbruk og dens tiltenkte formål.
• Det er forbudt å endre dette produktet (eller deler av det).
• Koble aldri flere elektriske apparater til ett uttak for å unngå dårlig tilkobling og overoppheting.
• Det er forbudt å plassere den bærbare klimaanlegget (både innendørs- og utendørsenhetene) i regn eller vann.

Advarsler

• Hold en minimumsavstand på 2 meter fra brennende gjenstander for å overholde brannforebyggende tiltak.
• Minimum lagrings- og bruksplass (anbefalt > 4 m ^2 ).
• Brukere har strengt forbud mot å fylle på kjølemiddel selv.
• Ikkje dra i eller skade slangen med skarpe gjenstander. Hvis slangen er skadet, må du slutte å bruke apparatet og kontakte distributøren for reparasjon.

Plassering av klimaanlegget

1. Nær sterke varmekilder, røyk, brennbare eller eksplosive gasser.
2. I et miljø med kjemikalier (fordampningsstoffer, organiske løsemidler, osv.).
3. I fuktige forhold. Hvis det regner, må klimaanlegget fjernes fra vinduet.
4. For utendørs bruk, hold klimaanlegget unna regn og/eller vann.

Tilleggsbestemmelser

• Produktet må alltid og under alle omstendigheter forbli oppreist. Det er forbudt å holde apparatet sidelengs eller opp-ned.
• Når du flytter eller bærer klimaanlegget, må det holdes oppreist. Sørg for at det ikke ristes eller mistes.
• Sørg for at luftinntaket ikke er blokkert og forblir godt ventilert.
• Ikkje sett inn gjenstander i luftinntak eller utslippsåpninger, da de kan komme i kontakt med elektriske komponenter eller viften, noe som utgjør en fare.
• Ikke plasser tunge gjenstander på produktet.
• Koble fra apparatet før du flytter, vedlikeholder, rengjør eller lagrer det over lengre tid.
• Ikkje dra i ledningen for å flytte maskinen.
• Rengjør støvfilteret ved luftinntaket minst én gang i måneden.
• Hvis maskinen ikke skal brukes over lengre tid, lagre den på et kjølig, tørt sted. Rengjør og tørk klimaanlegget på forhånd.

Vedlikeholdsinstruksjoner for sikkerhet

• Miljøkontroll: Før du arbeider med systemer som inneholder brennbare kjølemidler, må sikkerhetskontroller utføres for å minimere risikoen for antennelse. Inspiser arbeidsmiljøet for potensielle farer.
• Arbeidsprosedyre: Utfør oppgaver under kontrollerte forhold for å minimere tilstedeværelsen av brennbare gasser eller damper.
• Arbeidsområde: Informer alt vedlikeholdspersonell og andre i nærheten om arbeidets art. Unngå arbeid i lukkede rom og isoler arbeidsområdet. Fjern brennbare materialer fra omgivelsene for å sikre sikkerhet.
• Kjølemiddelregistrering: Bruk en egnet kjølemiddelregistrator for å kontrollere miljøet før og under arbeidet for å oppdage mulige brennbare atmosfærer. Sørg for at registreringsutstyret er gnistfritt, godt forseglet eller innebygget trygt.
• Brannslokker: Hvis varmt arbeid kreves på kjølesystemet eller deler av det, må passende brannslokningsutstyr være tilgjengelig. Dette inkluderer en pulver- eller CO2-slokker som er egnet for brennbare kjølemidler og innen umiddelbar rekkevidde i nødsituasjoner.
• Ingen antennelseskilder: Arbeidere som håndterer et kjølesystem med brennbare kjølemidler, skal ikke bruke antennelseskilder. Hold alle potensielle antennelseskilder, inkludert røyking, borte fra installasjons-, reparasjons-, avhendings- og avfallsprosesser. Sett opp "Røyking forbudt"-skilt.
• Ventilert område: Sørg for at arbeidsområdet er utendørs eller godt ventilert før systemet åpnes eller varmt arbeid utføres. Ventilasjonen må fortsette under arbeidet for trygt å spre utløst kjølemiddel.

• Systeminspeksjon: Utskiftede elektriske komponenter må være egnede og oppfylle de korrekte spesifikasjonene. Følg alltid produsentens vedlikeholds- og serviceinstruksjoner. Konsulter produsentens tekniske avdeling ved tvil.

• Kontroller at mengden kjølemiddel samsvarer med rommets størrelse der delene er installert.

• Sørg for at ventilasjonsmaskiner og utslippsåpninger fungerer korrekt og ikke er blokkert.

• Undersøk sekundærkretsen for nærvær av kjølemiddel hvis et indirekte kjølesystem brukes.

• Sørg for at merkene på utstyret forblir synlige og lesbare. Bytt ut uleste merker.

• Kontroller at kjølerør eller komponenter ikke utsettes for stoffer som forårsaker korrosjon, med mindre de er korrosjonsbestandige eller godt beskyttet.

Inspeksjon av elektriske komponenter:

Reparasjon og vedlikehold av elektriske komponenter må starte med sikkerhetskontroller og inspeksjonsprosedyrer. Hvis en feil setter sikkerheten i fare, må ikke elektrisk strøm kobles til kretsen før problemet er løst.

• Tøm kondensatorer trygt for å forhindre gnister.
• Sørg for at det ikke er eksponerte elektriske komponenter eller ledninger under lading, gjenvinning eller yling av systemet.
• Kontroller at jordingsforbindelsen er intakt.

Spenning	220~240V AC 50 Hz	Luftstrømskapasitet	300-350 m3/h
Kjølekapasitet	5020 BTU (1471W)	Avfuktingskapasitet	0,3 kg/h
Effekt	563W	Isolasjonsklasse	IPX4
Kjølemiddel	R290 (151g)	Kompressortype	Rotor type
Innendørs Enhet Dimensjoner	43.2 X 32 X 19.8cm	Lydnivå	55 dB
Utendørs Enhet Dimensjoner	45.5 X 37.4 X 20.9cm	Vekt	21 kg

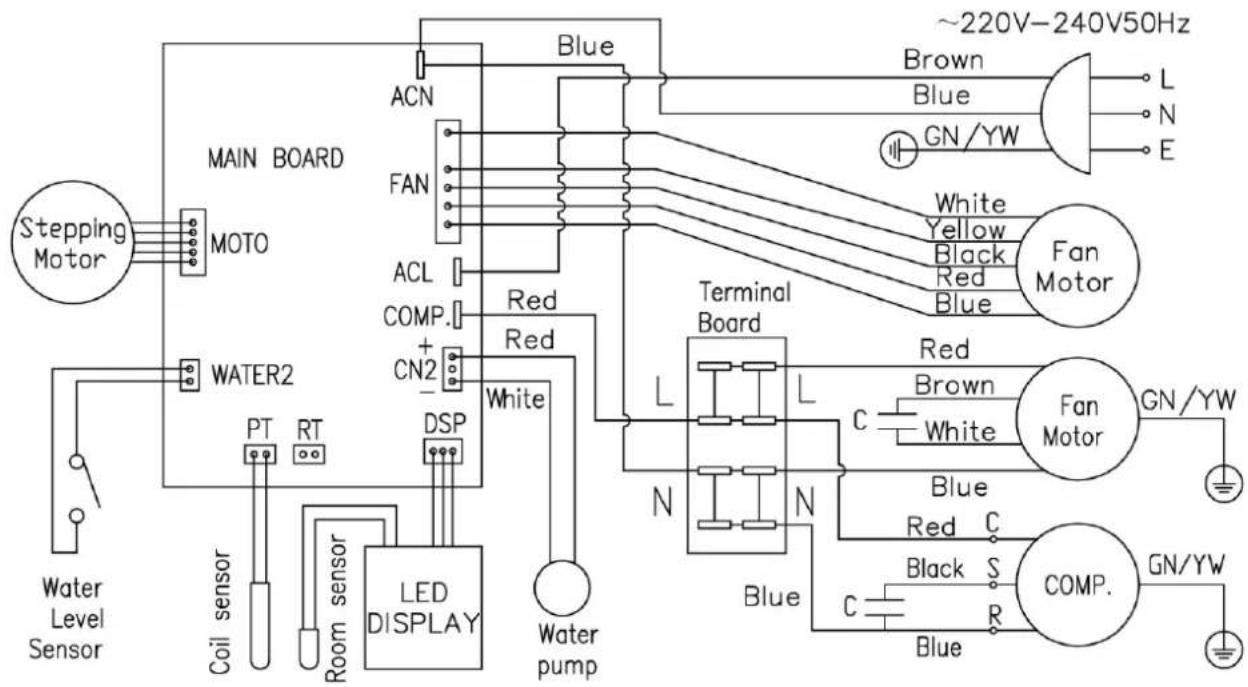

3. Elektrisk Diagram

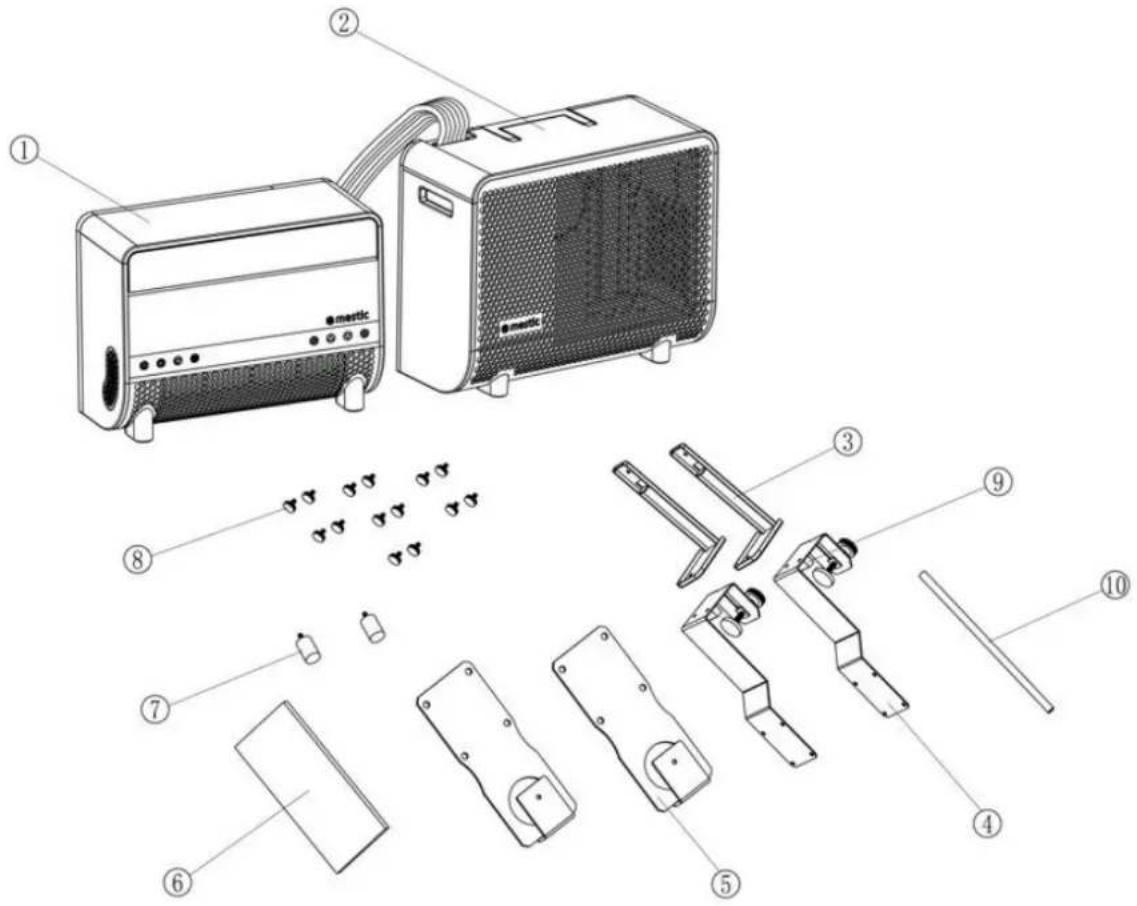

Nr.	Name	Amount
1	Innendørsenhet	1
2	Utendørsenhet	1
3	∅vre brakett	2
4	Nedre brakettmontering	2
5	Oppbevaringsbrakett	2
6	Bruksanvisning	1
7	Støtsikker gummistøttepute	2
8	Håndskruer (M6x10) med dreieknapp	14
9	Støtteblokk	2
10	Avløpsslange	1

1. Händtak
2. Håndtak
3. ∅vre brakett
4. Kondensavløpsdeksel
5. Strømkabel
6. Luftinntaksplate
7. Luftutløp
8. Luftinntak

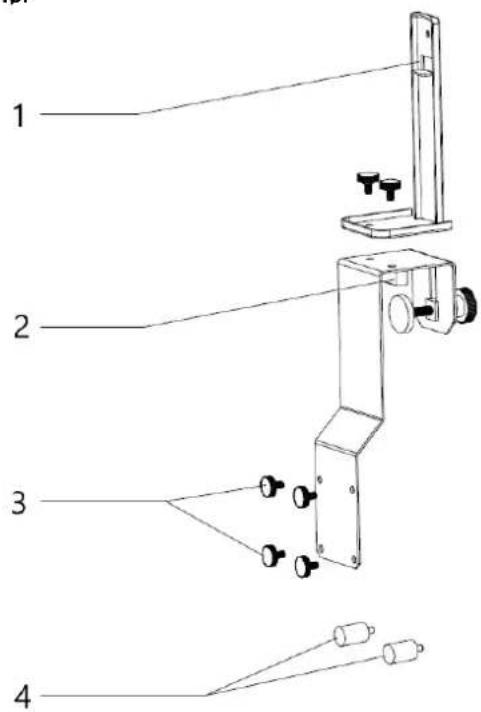

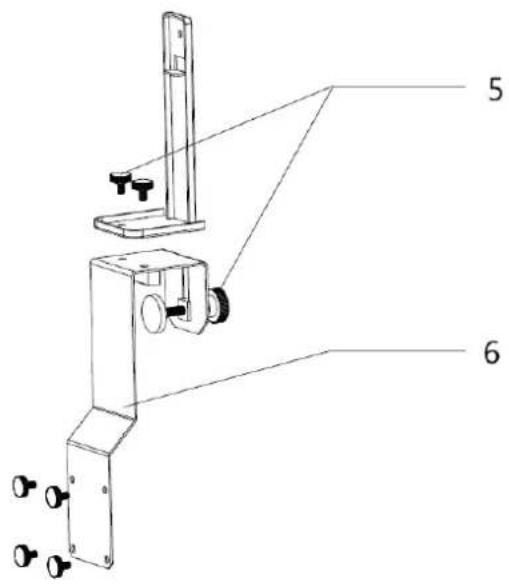

Tilbehør

1 2 3 4

1. ∅vre brakett
2. Støtteblokk
3. Händstrammeskruer

1. Tidsurfunksjon

2. PÅ/AV

3. Sovemodus

4. ∅k innstilt temperatur

5. Svingbladoperasjon

6. Driftsmodus

7. Viftehastighet

8. Senk innstilt temperatur

6. Installasjon av klimaanlegget

1. Pakk ut maskinen og tilbehørene, og kontroller at slangen mellom innendørs- og utendørsenhetene er riktig tilkoblet. Sørg også for at kondensvannsavløpet er utstyrt med et gummideksel. Kontroller til slutt at alle tilbehør er komplette.

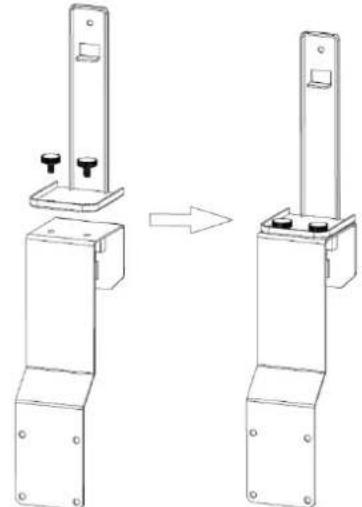

2. Installer tilbehørene som vist i illustrasjonen. Fest det ytre festet til støtteblokken og det nedre festet ved å stramme håndskruene. Dette vil danne bærebraketten.

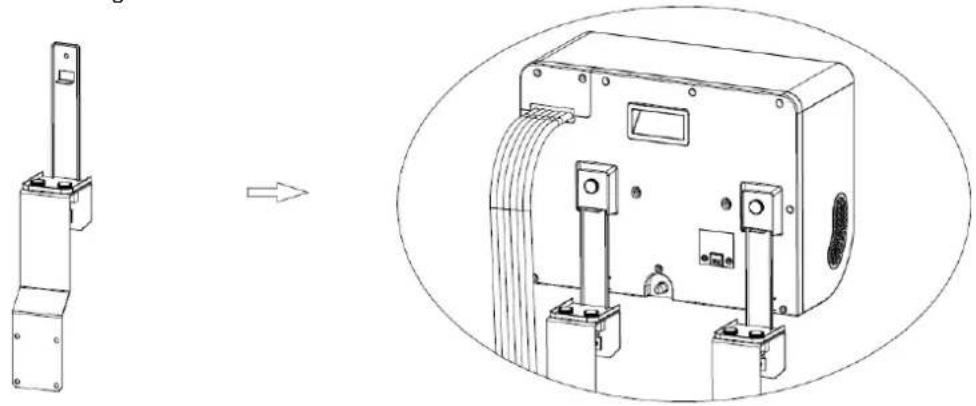

a. Installer braketten som vist på bildet nedenfor. Monter innendørs- og utendørsenhetene på braketten for å sikre de to delene. Fest enhetene til braketten ved å stramme håndskruene i de angitte hullene.

b. Plasser støtdempende gummier på baksiden av utendørsenheten.

Plugg strømkabelen i stikkontakten. Maskinen vil avgi et kort pip, og displayet og indikatorlysene vil lyse i 3 sekunder. Deretter vil BLUETOOTH- og WIFI-symbolene blinke, noe som indikerer at maskinen er slått på.

- Slå på maskinen

Trykk på knappen på panelet til innendørsenheten. Maskinen vil starte og avgi to korte pip. Det digitale displayet vil lyse opp og vise den forhåndsinnstilte temperaturen "24°C". Samtidig vil indikatorlysene for middels vind og klimaanlegg slå seg på, og viften i innendørsenheten vil begynne å kjøre. Hvis temperatursensoren registrerer at romtemperaturen er høyere enn "24°C", vil kompressoren starte, og viften i utendørsenheten vil begynne å operere. Hvis romtemperaturen er lavere enn "24°C", vil kompressoren ikke starte, og utendørsenhetens vifte vil ikke operere.

- Viftelmodus

Hver gang du trykker på knappen avten maskinen avgi et kort pip. Viften i innendørsenheten vil operere i følgende sekvens: "Middels vind" - "Høy vind" - "Lav vind" - "Middels vind" - "Høy vind", som tilsvarer indikatorlyset for vindhastighet. Displayet vil også vise det tilsvarende hastighetssymbolet.

I avfuktingsmodus kan ikke vindhastigheten eller temperaturen justeres. Vindhastigheten vil operere på lavt nivå, og den omgivende temperaturen vises.

- Valg av modus

Hver gang du trykker på knappen maskinen avgi et kort pip. Innendørsenhetens driftsmodus vil veksle mellom "Avfukting" - "Vifte" - "Kjøling". Det tilsvarende symbolet vil vises på displayet.

○ Avfuktingsmodus: Lyset for symbolet er på, kompressoren og viften i utendørsenheten fungerer, og viften vil kjøre. Vindhastigheten og temperaturen kan ikke justeres. Viften opererer på lavt nivå, og den omgivende temperaturen vises.

○ Viftelmodus: Lyset for symbolet er på, men kompressoren og viften i utendørsenheten er ikke i drift; kun viften vil kjøre.

- Kjølemodus: Lyset for symbolet er på, og kompressoren, viften i utendørsenheten og innendørsenheten er alle i drift.

- Innstilling av temperatur

Hver gang du trykker på knappen ☐, vil maskinen avgi et kort pip, og temperaturen øker med "1°C". Den maksimalt justerbare temperaturen er "31°C". Hver gang du trykker på knappen ☐, vil maskinen avgi et kort pip, og temperaturen reduseres med "1°C". Den lavest justerbare temperaturen er "16°C".

- Aktivering av sovemodus

Trykk på knappen Maskinen avgir et kort pip. Alle indikatorlys og det digitale displayet slås av etter 3 sekunder, og maskinen går i sovemodus. Innendørsenhetens vifte kjører på lav hastighet. Trykk på en hvilken som helst knapp på kontrollpanelet, og maskinen vil avgi et kort pip og gå tilbake til sin opprinnelige driftsstatus.

- Slå av maskinen

Når maskinen er på, trykk på knappen ⏻. Maskinen avgir et langt pip ("piiip—"), alle indikatorlys slås av, maskinen slutter å fungere og går i standby-modus. Maskinen er klar til å bli slått på igjen.

- Wi-Fi funksjon

○ Når maskinen er slått av (men fortsatt tilkoblet strøm), hold "vindhastighet"-knappen inne i 3 sekunder for å tilbakestille Wi-Fi-tilkoblingen. Wi-Fi vil da gå inn i tilkoblingsmodus.
○ Når Wi-Fi kobler til, blinker Wi-Fi-indikatoren raskt. Når tilkoblingen er vellykket, vil Wi-Fi-indikatoren lyse konstant.

- Bluetooth funksjon

○ Hold "Modus"-knappen inne i 3 sekunder i avslått tilstand for å tilbakestille Bluetooth-tilkoblingen. Bluetooth vil da gå inn i tilkoblingsmodus.
○ Når Bluetooth-tilkoblingen er vellykket, lyser Bluetooth-indikatoren konstant. Hvis ikke, vil Bluetooth-indikatoren blinke.

- Timer

Trykk på Knappen 📄år timer-indikatorlyset tennes, vil displayet vise "00H". Hver gang du trykker, øker innstilt tid med "1H", opptil maksimalt "24H". Hver gang du trykker på Knappen 📄, reduseres innstilt tid med "1H", ned til minimum "00H".

- Vippeblad

Trykk på knappen ⚠år indikatorlyset tennes, begynner vippebladet å bevege seg. Trykk på knappen igjen for å stoppe bladets bevegelse.

8. Koble enheten til Mestic-appen

- Installere appen

1. Last ned den gratis Mestic-appen fra Apple App Store eller Google Play Store.
2. Opprett en konto eller logg inn. Skriv inn en gyldig e-postadresse for å motta bekreftelseskoden.

• Koble enheten til appen

1. Koble klimaanlegget til strømuttaket. Sørg for at Wi-Fi-tilkobling og Bluetooth er aktivert på smarttelefonen. Klimaanlegget er i standby-modus, og alle berøringsknappene lyser.
2. Åpne appen, logg inn og trykk på «+»-knappen øverst til høyre, og velg «Legg til enhet».
3. Velg «større husholdningsapparater», velg «klimaanlegg (Bluetooth+Wi-Fi)» og godta lokaliseringstjenester om nødvendig.
4. Sjekk om Wi-Fi-lampen på enheten blinker raskt (3 ganger per sekund). Hvis lyset blinker sakte, trykker du på vifteknappen og holder den inne i 3 sekunder til du hører et «pip» for å gå ut av Wi-Fi-modus. Trykk på vifteknappen igjen i 3 sekunder til du hører et pip for å starte Wi-Fi-modus på nytt.
5. Kontroller at lyset blinker raskt i appen.
6. Velg Wi-Fi-nettverket (*) du er koblet til, og skriv inn Wi-Fi-passordet ditt.
7. Klikk på «neste» for å koble klimaanlegget sammen med appen.

- Appens funksjoner

1. Av/på-knapp: Du kan bruke av/på-knappen til å slå enheten av og på uansett hvor du er.
2. Temperaturinnstillinger: Du kan stille inn temperaturen fra 16 °C til 31 °C.
3. Aktuell temperatur: Du kan sjekke den aktuelle omgivelsestemperaturen.
4. Driftsmodus: Du kan endre modus til kjøling, avfukting eller ventilasjon.
5. Viftehastighet: Du kan endre viftehastigheten til lav, middels eller høy.
6. Funksjon: Her kan du stille inn ventilasjonen til å være i drift og/eller du kan stille inn hvilemodus.
7. Timer: Her kan du stille inn en timer for inn- og utkobling og også velge ønsket modus, viftehastighet og temperaturinnstillinger.

9. Feilkodeliste

Error codes
Feilkode	Årsak	Løsning
E1	Feil på romtemperatursensor	Kontakt forhandler
E2	Feil på systemtemperatursensor
E4	Manglende kjølemiddel
E6	Feil på kondensasjonspumpe
EC	Løse ledninger eller skadde komponenter på kretskortet.

1. Failure Guide

Problem	Årsak	Løsning
Enheten slår seg ikke på	Ingen strøm	Slå på strømmen
	Skadet stikkontakt	Slå av strømmen og sjekk/reparer strømuttaket
	Ukjent årsak	Kontakt forhandler
Lite luftforskyvning eller begrenset kjøleeffekt	Den laveste ventilasjonsinnstillingen er valgt	Velg modus for middels eller høy ventilasjonshastighet
	Luftfilteret er skittent	Kontroller og rengjør filteret
	Lufttilførselen eller utslippet til innendørsanlegget er blokkert	Kontroller at enheten ikke er blokkert, og fjern hindringen
	Lufttilførselen eller utslippet fra utendørsenheten er blokkert	Kontroller at enheten ikke er blokkert, og fjern hindringen
	Omgivelsestemperaturen er for lav eller høy	Omgivelsestemperaturen må være mellom 16 og 40 °C
	Utilstrekkelig spenning fra strømforsyningen	Rådfør deg med en installatør eller bruk en annen strømtilkobling
Bare luftforskyvning, men ingen kjølende effekt	Enheten kjører i ventilasjonsmodus	Velg kjølemodus (A/C)
	Kjølemodusen har nettopp slått seg av automatisk	Vent i 3–5 minutter til termostaten slås på igjen
Unormale lyder eller vibrasjoner	Monteringsbrakettene er ikke riktig installert på kjøretøyet, eller enhetens festeskruer er ikke strammet tilstrekkelig til	Kontroller at festebraketten er stram og stram til festeskruene til enheten
Vann lekker fra innendørsenheten	Gummiproppen på bunnen av innendørsenheten mangler eller er ikke trykket nok på plass	Kontroller eller bytt ut proppen
	Enheten er på skrå	Enheten må monteres horisontalt (maksimal vinkel <3 °)
Apparatet avgir en relatert lukt	Det er et alvorlig problem	Slå av enheten umiddelbart og kontakt forhandleren

11.

12. Vedlikehold

• Rengjøring under brukssesongen
- Sørg alltid for å koble maskinen fra strømmen før du rengjør den.
- Rengjør utsiden: Bruk først en fuktig klut, tørk deretter av med en tørr klut. Ikke la vann eller rengjøringsmidler komme inn i maskinen. Ikke rengjør maskinen med bensin eller malingstynner.
- Rengjør filteret: Hvis det er mye støv på luftfilteret, må det rengjøres. Fjern filteret som vist i bildet nedenfor, og skyll det med rennende vann eller bruk en støvsuger for å fjerne skitt. La filteret tørke før du setter det tilbake i maskinen. Ikke bruk vann over 40 °C, og unngå å utsette filteret for direkte sollys.

Vedlikehold etter brukssesongen

• Fjern kondensavløpsdekselet fra maskinen, la kondensvannet renne av på et passende sted, og sett dekselet tilbake.
• Følg samme fremgangsmåte som under "Rengjøring under brukssesongen" for å rengjøre maskinen igjen.

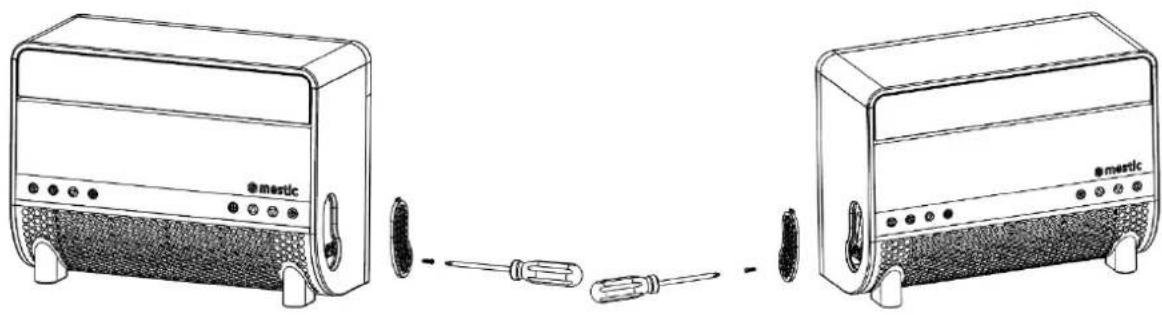

• Rengjør filtrene på venstre og høyre sidepanel: Når luftfilteret på venstre og høyre sidepanel har mer støv, bør det rengjøres. Skru ut skruen med en skrutrekker i henhold til figuren nedenfor, fjern filteret, og skyll det med rennende vann eller bruk en støvsuger for å fjerne smuss fra filteret. Tørk det før det settes tilbake i maskinen. Ikke bruk vann varmere enn 40°C og unngå å utsette det for direkte sollys.

Riktig avhending av dette produktet.

Dette symbolet betyr at dette produktet ikke skal kastes sammen med vanlig husholdningsavfall (2012/19/EU). Resirkuler ansvarlig for å fremme bærekraftig gjenbruk av materielle ressurser og for å forhindre potensiell skade på miljøet eller menneskers helse. Vil du returnere den brukte enheten? Les garantibetingelsene for hvor produktet ble kjøpt. Her kan du returnere produktet for miljøvennlig resirkulering.

Samsvarserklæring

Gimeg Nederland B.V. erklærer herved at enheten SPA-5100 er i samsvar med de grunnleggende kravene og andre relevante forskrifter som er oppført i det europeiske direktivet om elektromagnetisk kompatibilitet (2014/30/EU) og lavspenningsdirektivet (2014/35/EU). En fullstendig samsvarserklæring kan bestilles fra adressen som er oppført på baksiden.
