BRUKSANVISNING RTA-3600i Mestic

Apparat fyldt med brandfarlig gas R32.

- Apparat fyldt med brandfarlig gas R32.

Opbevar venligst denne manual til senere brug.

Følgende trin skal udføres for at fuldføre installationen og systemets checkout-krav

Fjernelse og evakuering

Apparat fylld med brandfarlig gas R32.

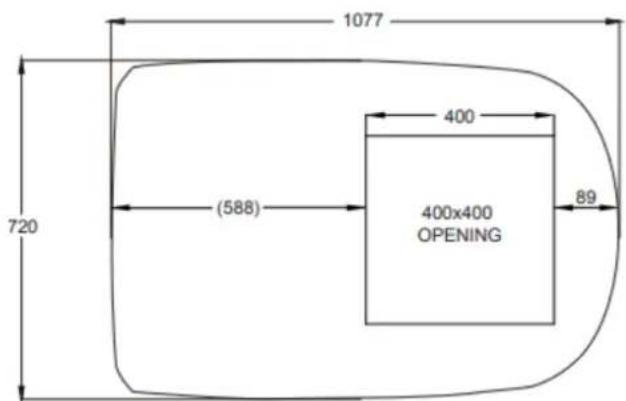

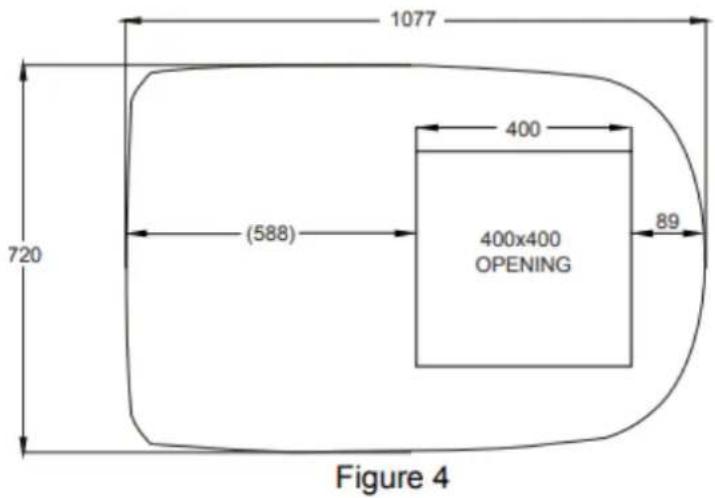

Obs: Luftkonditioneringens mått (aggregatets tak)

1077 720 (588) 400 400x400 OPENING 89 Figure 4

STEG 3 - MONTERING AV UTOMHUSENHET

Reparationer av slutna komponenter

Detektering av brandfarliga köldmedier

- Dette apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, med mindre de har fått tilsyn eller instruksjoner om bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Barn bør holdes under oppsyn for å sikre at de ikke leker med apparatet.

- Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, hvis de har fått tilsyn eller instruksjon om hvordan apparatet skal brukes på en sikker måte og forstår farene som er involvert.

- Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.

- Når kjølemedium lekker ut eller må tømmes ut under installasjon, vedlikehold eller demontering, skal det håndteres av sertifiserte fagfolk eller på annen måte i samsvar med lokale lover og forskrifter.

Før du installerer og bruker apparatet, må du lese brukerhåndboken først.

Les først installasjonshåndboken før du installerer apparatet.

• For å realisere enhetens funksjon sirkulerer et spesielt kjølemiddel i systemet. Det brukte kjølemediet er fluor R32, som er spesielt rengjort. Kjølemediet er brannfarlig og illeluktende. I tillegg kan det føre til eksplosjon under visse forhold. Men brennbarheten til kjølemediet er svært lav. Det kan bare antennes ved brann.
• Sammenlignet med vanlige kuldemedier er R32 et ikke-forurensende kuldemedium som ikke skader ozonosfæren. Påvirkningen på drivhuseffekten er også lavere. R32 har svært gode termodynamiske egenskaper, noe som gir en svært høy energieffektivitet. Enhetene trenger derfor mindre påfylling.

ADVARSEL:

• Apparatet er fylt med brennbar gass R32.
• Apparatet skal installeres, brukes og oppbevares i et rom med et gulvareal større enn 4 m2
• Apparatet skal oppbevares i et rom uten antenningskilder som er i kontinuerlig drift (f.eks. åpen ild, et gassapparat eller en elektrisk varmeovn som er i drift).
• Apparatet skal oppbevares i et godt ventilert område der romstørrelsen tilsvarer det spesifiserte arealet for drift.
• Apparatet skal oppbevares på en slik måte at det ikke oppstår mekaniske skader.
• Kanaler som er koblet til et apparat, skal ikke inneholde en antenningskilde.
• Sørg for at alle nødvendige ventilasjonsåpninger er frie for hindringer.
• Ikke stikk hull på eller brenn.
  • Vær oppmerksom på at kjølemedier ikke nødvendigvis inneholder lukt.
• Ikke bruk andre midler for å fremskynde avrimingsprosessen eller for å rengjøre, enn de som er anbefalt av produsenten.
• Service skal kun utføres i henhold til produsentens anbefalinger.
• Kontakt nærmeste autoriserte servicesenter dersom reparasjon er nødvendig. Reparasjoner som utføres av ukvalifisert personell kan være farlige.
  • Overholdelse av nasjonale gassforskrifter skal overholdes.
• Les brukerhåndboken.

FORHOLDSREGLER VED INSTALLASJON ADVARSEL

• Overhold alle gjeldende lover og forskrifter.
- Ikke bruk en skadet eller ikke-standard strømledning.
- Vær forsiktig under installasjon og vedlikehold. Forbud mot feil bruk for å forhindre elektrisk støt, personskader og andre ulykker.
- Før du slår på enheten, må du åpne det horisontale ventilasjonsgitteret på innendørsenheten for hånd. Ellers kan ikke den kjølige luften blåses ut, og det vil bli kondensvann på det horisontale lamellgitteret.

Arbeidstemperaturområde

Foreslått arbeidstemperaturområde: -5 \~ 46 °C (oppvarming: -5 \~ 24 °C / kjøling: +18 \~ 46 °C). Utendørsenheten kan stoppe driften på grunn av ulike typer beskyttelse innenfor arbeidstemperaturområdet.

Valg av installasjonssted

Grunnleggende krav

Installering av enheten på følgende steder kan føre til funksjonsfeil. Hvis det er uunngåelig, ta kontakt med den lokale forhandleren:

1. Et sted med sterke varmekilder, damp, brennbar eller eksplosiv gass eller flyktige gjenstander som spres i luften.
2. Stedet med høyfrekvente enheter (for eksempel sveisemaskiner, medisinsk utstyr).
3. Stedet ligger nær kysten.
4. Stedet med olje eller røyk i luften.
5. Stedet med svovelholdig gass.
6. Andre steder med spesielle omstendigheter.
7. Dette klimaanlegget brukes kun til kjøretøy uten konkav og konveks overflate på toppen.
8. Forby bruk av klimaanlegget när du starter kjøretøyet eller när kjøretøyet kjører.
9. Forby strømtilførsel til klimaanlegget via bilens strømforsyning.

Behov for klimaanlegg

1. Luftinntaket skal være langt unna hindringer, og det må ikke plasseres gjenstander i nærheten av luftutløpet. Ellers vil det påvirke strålingen fra varmefjerningsrøret.
2. Velg et sted der støyen og utblåsningsluften fra utendørsenheten ikke vil påvirke nabolaget.
3. Prøv så godt du kan å holde deg langt unna lysstoffrør.
4. Apparatet skal ikke installeres i vaskerommet.

Krav til elektrisk tilkobling

Sikkerhetstiltak

1. Må følge de elektriske sikkerhetsforskriftene ved installasjon av enheten.
2. Bruk kvalifisert strømforsyning i henhold til lokale sikkerhetsforskrifter.
3. For apparater med type Y-tilkobling skal instruksjonene inneholde følgende. Hvis strømledningen er skadet, må den skiftes ut av produsenten, dennes serviceverksted eller tilsvarende kvalifiserte personer for å unngå fare.
4. Koble strømførende ledning, nøytral ledning og jordingsledning til stikkontakten på riktig måte.
5. Sørg for å slå av strømtilførselen før du utfører arbeid som har med elektrisitet og sikkerhet å gjøre.
6. Ikke slå på strømmen før du er ferdig med installasjonen.
7. Klimaanlegget er et førsteklasses elektrisk apparat. Det må jordes på riktig måte med en spesialisert jordingsenhet av en fagperson. Sørg for at det alltid er jordet effektivt, ellers kan det forårsake elektrisk støt.
8. Den gulgrønne ledningen eller den grønne ledningen i klimaanlegget er jordingsledningen, som ikke kan brukes til andre formål.
9. Jordingsmotstanden skal være i samsvar med nasjonale forskrifter for elektrisk sikkerhet.
10. Apparatet skal installeres i samsvar med nasjonale regler for kabling
11. Spesifikasjon av sikring på hovedkortet: T15AH 250V; den maksimale strømmen som går gjennom sikringen kan ikke være mer enn 15A.

Takk for at du valgte klimaanlegget for fritidskjøretøy.

Denne håndboken gir deg all informasjon om installasjon, drift og vedlikehold. Bruk noen minutter på å finne ut hvordan du kan få mest mulig kjølekomfort og økonomisk drift fra ditt nye klimaanlegg.

Ta godt vare på denne bruksanvisningen for fremtidig bruk.

En allpolet frakoblingsbryter med en kontaktseparasjon på minst 3 mm i alle poler skal kobles til i faste ledninger.

Inkludert en luftbryter med passende kapasitet, luftbryterkapasitet:10A.

Luftbryter bør inkluderes magnetspenne og varmespennefunksjon, den kan beskytte kretskortslutning og overbelastning.

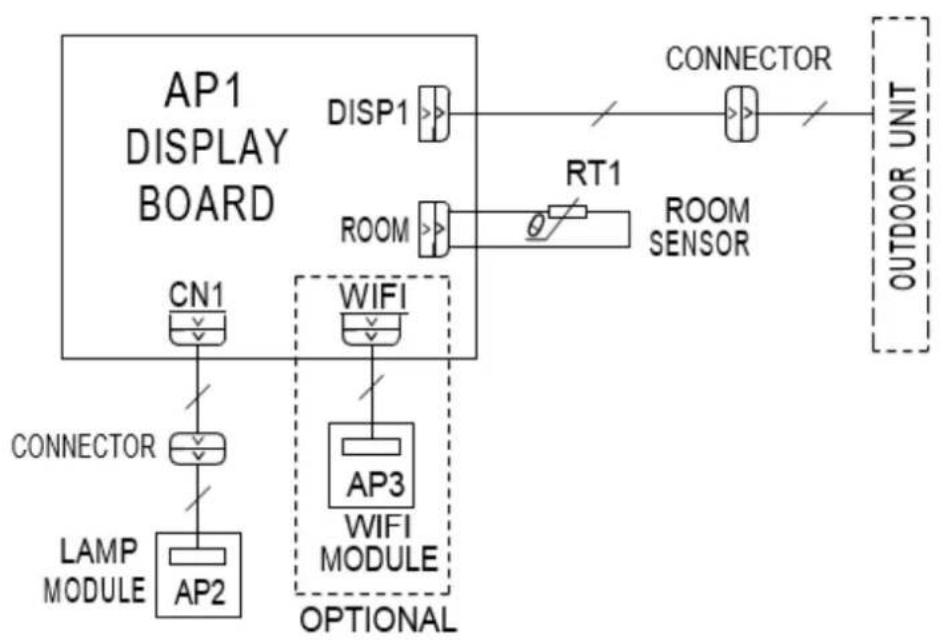

ELEKTRISKE DATA

1. Alle ledninger må være i samsvar med lokale og nasjonale elektriske forskrifter. Alle ledninger må installeres av kvalifiserte elektrikere. Hvis du har spørsmål om følgende instruksjoner, må du kontakte en kvalifisert elektriker.
2. Kontroller tilgjengelig strømforsyning og løs eventuelle problemer med kablingen F∅R du installerer og bruker enheten.
3. Dette klimaanlegget er konstruert for å fungere med en strømforsyning på 220-240 V AC, 50 Hz, 1 fase.
4. Koblingsskjemaene er plassert på dekselet til kontrollboksen. Ledningsdiagrammene for aggregatet er plassert på takpanelet.
5. Hvis strømledningen er skadet, må den skiftes ut av produsenten, dennes serviceverksted eller tilsvarende kvalifiserte personer for å unngå fare.
6. Det elektriske koblingsskjemaet kan endres uten varsel. Vennligst se hvilken som er på enheten.

Ceiling Assembly

Introduksjon til knappene på fjernkontrollen

Merk:

• Dette er en universell fjernkontroll som kan brukes til multifunksjonelle klimaanlegg. Hvis en klimaanleggsmodell ikke har en spesifikk funksjon, og den tilsvarende knappen trykkes inn, vil enheten fortsette å kjøre i sin opprinnelige status.
• Etter at du har slått på strømmen, vil klimaanlegget avgi en lyd og driftsindikatoren "⏻" lyser. Nå kan du betjene klimaanlegget via fjernkontrollen.
• Når strømmen er på, vil signalikonet " 🔺 " på fjernkontrollen blinke én gang hver gang du trykker på en knapp på fjernkontrollen. Klimaanlegget avgir en lyd, noe som indikerer at signalet har blitt sendt til klimaanlegget.

På/av-knapp

- Trykk på denne knappen for å slå på klimaanlegget. Trykk på denne knappen igjen for å slå av klimaanlegget.

Modus-knapp

- Trykk på denne knappen for å velge ønsket driftsmodus.

• I "AUTO"-modus vil klimaanlegget automatisk fungere i henhold til omgivelsestemperaturen. Den innstilte temperaturen kan ikke endres og vises ikke på displayet. Ved å trykke på "FAN"-knappen kan viftehastigheten justeres.
• I "COOL"-modus trykker du på "+" eller "-" -knappen for å endre den innstilte temperaturen. Trykk på "FAN"-knappen for å justere viftehastigheten.
• I "DRY"-modus går klimaanlegget på lav hastighet. Viftehastigheten kan ikke justeres.
• I "FAN"-modus er det bare viften som er slått på, uten kjøling eller oppvarming. Trykk på "FAN"-knappen for å justere viftehastigheten.
• I "HEAT"-modus trykker du på "+" eller "-" -knappen for å endre den innstilte temperaturen. For å justere viftehastigheten, trykk på "FAN"-knappen.

Merk:

• Etter at "HEAT"-modus er valgt, vil klimaanlegget forsinke luftblåsingen i 1-5 minutter for å forhindre at det blåses kald luft. (Den faktiske forsinkelsestiden avhenger av omgivelsestemperaturen innendørs).
• Temperaturen kan stilles inn mellom 16-30 °C (61-86 °F).
• Denne modusindikatoren er ikke tilgjengelig for noen modeller.
• Enheten mottar ikke signal for varmemodus hvis den kun er i kjølemodus. Hvis du stiller inn varmemodus med fjernkontrollen, kan du ikke starte enheten ved å trykke på knappen "

Vifteknapp

- Denne knappen brukes til å stille inn viftehastigheten i følgende rekkefølge:

AUTO, ■ , ■■ , ■■■ , ■■■■ , then back to Auto.

Merk:

• Viftehastighet "■■■" er ikke tilgjengelig for noen modeller,
  Viftehastighet " " er den samme som viftehastighet " " for noch modeller.
• I "AUTO"-hastighetsmodus vil klimaanlegget automatisk velge riktig viftehastighet i henhold til standardinnstillingen.
• AUTO-hastighet er bare tilgjengelig for enkelte modeller.
• I "DRY"-modus er viftehastigheten lav.
• "X-FAN"-funksjon: Når "FAN"-knappen trykkes inn i 2 sekunder i "COOL"- eller "DRY"-modus, vises ikonet ", og innendørsviften fortsetter å gå i noen minutter for å tørke innendørsenheten, selv når enheten er slått av. Hvis "FAN"-knappen trykkes inn i 2 sekunder, vil viften stoppe umiddelbart. "X-FAN"

er ikke tilgjengelig i auto-, vifte- eller varmemodus. Denne funksjonen indikerer at fuktighet på fordamperen på innendørsenheten vil bli blåst ut etter at enheten er stoppet for å unngå mugg.

• Når X-FAN-funksjonen er satt på: Etter at du har slått av enheten ved å trykke på knappen "山区", vil innendørsviften fortsette å gå på lav hastighet i noen minutter. I denne perioden kan du holde viftehastighetsknappen inne i 2 sekunder for å stoppe innendørsviften direkte. Etter å ha slått av X-FAN-funksjonen: Etter at du har slått av enheten ved å trykke på knappen "山区", vil hele enheten slås av direkte.
• X-FAN-funksjonen er bare tilgjengelig for enkelte modeller.

- / +-knappen

• Trykk på "+" eller "-" -knappen én gang for å øke eller redusere den innstilte temperaturen med 1 °C (°F). Hold "+" - eller "-" -knappen inne i minst 2 sekunder, og den innstilte temperaturen vil endre seg raskt. Når "+" - eller "-" -knappen slippes opp etter at temperaturen er stilt inn, vil temperaturindikatoren på klimaanlegget endre seg tilsvarende. Temperaturen kan ikke justeres i "AUTO"-modus.
• Når du stiller inn "TIMER ON" eller "TIMER OFF" eller "CLOCK", trykker du på "+" eller "-"knappen for å justere tiden. Se mer informasjon under "Timer på-funksjon", "Timer av-funksjon" eller "Klokkefunksjon".

Meny-knappen

- Trykk på denne knappen for å velge ønsket undermeny, og trykk på "SET"-knappen for å stille inn undermenyens funksjonsstatus. Undermenyen kan velges sirkulært på følgende måte:

MERK

Noen menyfunksjoner kan være utilgjengelige under ulike modeller.

Lysfunksjon

Når du velger lysfunksjon, blinker lysikonet "💡" i 5 sekunder; trykk på "SET"-knappen innen 5 sekunder for å slå av displaylyset på innendørsenheten, og "💡"-ikonet på fjernkontrollen forsvinner. Trykk på "SET"-knappen igjen innen 5 sekunder for å slå på lyset på displayet, og ikonet "-"vises.

Søvnfunksjon

Når du velger dvalefunksjon, blinker dvaleikonet "i 5 sekunder; trykk på " SET "-knappen innen 5 sekunder for å slå på dvalefunksjonen, og ""-ikonet vises på fjernkontrollen. Trykk på " SET "-knappen igjen innen 5 sekunder for å slå av dvalefunksjonen, og "ikonet forsvinner.

opp- og ned-svingfunksjon

Ikke tilgjengelig for denne enheten.

Visningsfunksjon for omgivelsestemperatur

Når du velger funksjonen for visning av omgivelsestemperatur, blinker ikonet "15 sekunder; trykk på "SET"-knappen innen 5 sekunder for å velge visning av omgivelsestemperatur på eller av. Når du har slätt på "-funksjonen, vises ikonet "på fjernkontrollen, og du kan se omgivelsestemperaturen på innendørsenhetens display i noen sekunder.

TIMER ON-funksjon

TIMER ON-funksjonen kan stille inn tiden for när timeren skal være på. Under TIMER ON-funksjonen forsvinner ikonet "☐", og ordet "ON" på fjernkontrollen blinker. Trykk på "+" eller "-"knappen for å justere TIMER ON-innstillingen. Etter hvert trykk på "+" eller "-"knappen vil TIMER ON-innstillingen øke eller redusere med 1 min. Hold "+" eller "-"knappen inne, 2s senere vil tiden endre seg raskt til du när ønsket tid. Trykk på "SET"-knappen for å bekrefte innstillingen innen 5S. Ordet "ON" vil slutte å blinke. Avbryt TIMER ON: Trykk på "MENU"-knappen for å gå til TIMER ON-funksjonen, og tegnene "ON" blinker på fjernkontrollen; trykk på "SET"-knappen til tegnene "ON" forsvinner.

TIMER OFF-funksjon

TIMER OFF-funksjonen kan stille inn tiden for när timeren skal slås av. Når TIMER OFF-funksjonen er aktiv, forsvinner ikonet "☐", og ordet "OFF" på fjernkontrollen blinker. Trykk på "+" eller "-"knappen for å justere TIMER OFF-innstillingen. Etter hvert trykk på "+" eller "-"knappen vil TIMER OFF-innstillingen øke eller redusere med 1 min. Hold "+" eller "-"knappen inne, 2s senere vil tiden endre seg raskt til du när ønsket tid, trykk på "SET"-knappen for å bekrefte den innen 5S. Ordet "OFF" vil slutte å blinke.

Avbryt TIMER OFF: Trykk på "MENU"-knappen til TIMER OFF-funksjonen og tegnene "OFF" blinker på fjernkontrollen; trykk på "SET"-knappen til tegnene "OFF" forsvinner

CLOCK-funksjon

CLOCK-funksjonen kan stille inn klokkeslett. Under CLOCK-funksjonens status vil ikonet "☐" på fjernkontrollen blinke. Trykk på "+" eller "-" -knappen innen 5 sekunder for å stille inn klokkeslettet. Hver gang du trykker på "+" eller "-" -knappen, vil klokketiden øke eller minske med 1 min. Hvis du holder "+" eller "-" -knappen inne, vil tiden endre seg raskt etter 2 sekunder. Slipp knappen når du har nådd ønsket tid, og trykk på "SET"-knappen for å bekrefte den innen 5S. Ikonet "☐" vil slutte å blinke.

LED-knapp

Ved å trykke på denne knappen kan du slå på eller av LED-lyset på panelet.

TURBO-knapp

I COOL- eller HEAT-modus, trykk på denne knappen for å gå til hurtig COOL- eller hurtig HEAT-modus. Ikonet "

■■■ " vises på fjernkontrollen. Hvis du starter denne funksjonen, vil enheten kjøre med superhøy viftehastighet for å kjøle ned eller varme opp raskt, slik at omgivelsestemperaturen nærmer seg den forhåndsinnstilte temperaturen så snart som mulig.

Merknad

• Viftehastighet "■■■" er ikke tilgjengelig for noen modeller.
• Viftehastighet "■■■" er det samme som viftehastighet "■■■" for noen modeller

Introduksjon av funksjoner for kombinasjonsknapper

Barnesikringsfunksjon

Trykk på "+" og "-" samtidig for å slå på eller av barnesikringsfunksjonen. Når barnesikringsfunksjonen er på, vises ikonet "☐" på fjernkontrollen. Hvis du bruker fjernkontrollen, vil ikonet "☐" blinke tre ganger uten å sende signal til enheten.

Omkoblingsfunksjon for temperaturvisning

I OFF-tilstand kan du trykke på knappene "-" og "MODE" samtidig for å veksle mellom °C og °F.

WiFi-funksjon

Trykk på "MODE" og "TURBO"-knappen samtidig for å slå på eller av WiFi-funksjonen. Når WiFi-funksjonen er slått på, vises "WiFi"-ikonet på fjernkontrollen; trykk lenge på "MODE"- og "TURBO"-knappene samtidig i 10 sekunder, så sender fjernkontrollen en WiFi-tilbakestillingskode og WiFi-funksjonen slås på. WiFi-funksjonen er som standard PÅ etter at fjernkontrollen er slått på.

Merknad

- Denne funksjonen er bare tilgjengelig for enkelte modeller

Bytte av batterier i fjernkontrollen

1. Trykk på baksiden av fjernkontrollen merket med "som vist på figuren, og skyv deretter ut dekselet til batteriboksen i pilens retning.
2. Skift ut to 7# (AAA 1,5 V) tørrbatterier, og kontroller at "+"-polen og "-" -polen er riktig plassert.
3. Sett på plass dekselet til batteriboksen igjen

Merknad

Driften starter når du trykker på denne knappen, og stopper når du trykker på knappen igjen

1. LIGHT-knappen

Trykk på denne knappen for å slå på eller av displaylyset på innendørsenheten

1. (+/-)-knappen

Trykk på +-knappen for å øke den innstilte (drifts-) temperaturen på enheten, og trykk på --knappen for å senke den innstilte (drifts-) temperaturen på enheten. Temperaturinnstillingsområdet er fra 16\~30 °C (61\~86 °F)

1. FAN SPEED-knappen

Velg viftehastighet LOW, MED, HIGH og TURBO (denne funksjonen gjelder for en del av modellene) i rekkefølge.

1. MODE-knappen

Velg driftsmodus, COOL, FAN, HEAT

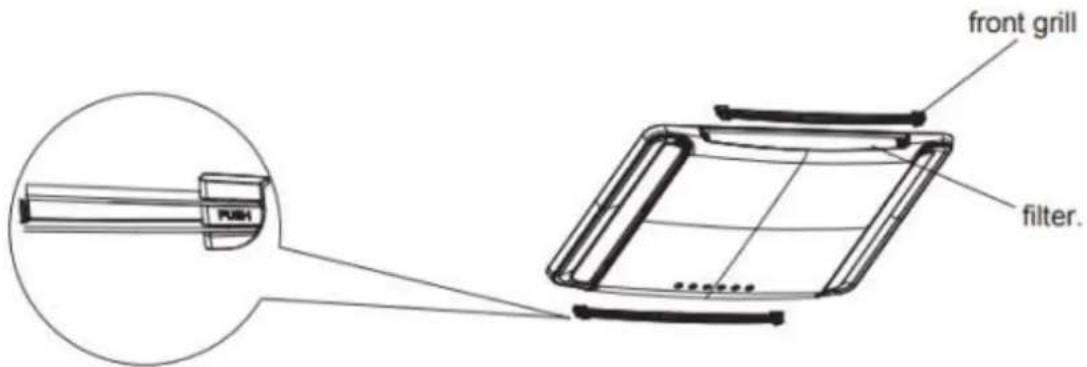

1. FILTER CHECK-indikator

Denne funksjonen er en påminnelse om rengjøring av luftfilteret (normalt vedlikehold) for mer effektiv drift. Lampen tennes automatisk etter at viften har vært i drift i mer enn 250 timer. Hvis lyset er på, slå av og slå av enheten, ta ut luftfilteret og rengjør det, sett deretter inn luftfilteret igjen, slå på og slå på enheten, lyset vil fortsatt være på, trykk på +-knappen i 5 sekunder, lyset vil slå seg av

Testkjør enheten med riktig strømforsyning. Se avsnittet om driftsinstruksjoner i brukerhåndboken.

Manuell betjening og installasjon. Kontroller at alle kontrollene fungerer som de skal, og koble deretter fra strømforsyningen til enheten.

ADVARSEL

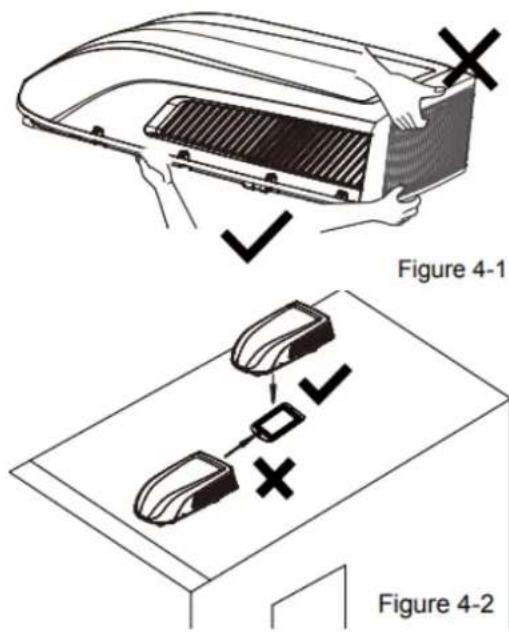

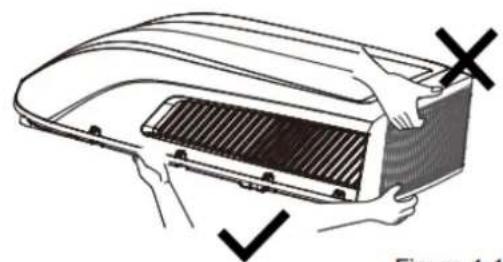

1. Bevegelige deler kan forårsake personskade. Vær forsiktig när du tester enheten. Ikke bruk enheten uten at det utvendige dekselet er fjernet.

2. Utendørsenheten kan ikke installeres i den lave fordypningen på biltaket. Den må monteres på den flate overflaten på biltaket for å sikre at regn, bilvaskevann, kondensvann osv. kan dreneres jevnt. Det må ikke samle seg vann rundt utendørsenheten, ellers vil det føre til funksjonsfeil eller sikkerhetsrisikoer fordi vannet vil renne inn i klimaanlegget.

3. Bruk den medfølgende monteringsplaten for installasjon, ellers kan det føre til funksjonsfeil eller skade.

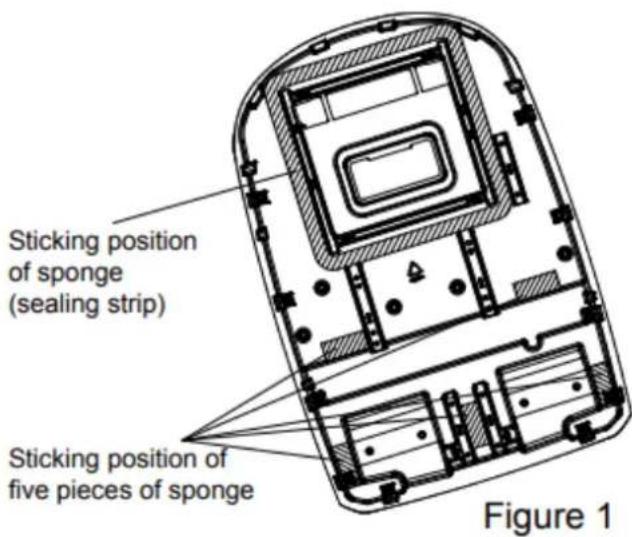

TRINN 1 - FEST SVAMPEN (TETNINGSLISTEN) OG SVAMPEN PÅ UTEND∅RSENHETEN

1. Før du setter inn enheten, må du rengjøre diverse på innstikkstedet (som vist i figur 1) på chassiset til utendørsenheten for å sikre at innstikkstedet er rent;

2. Ta ut en svampbit (tetningslist) og fem svampbiter fra tilbehøret, riv av papiret på limflaten og juster i kanten av posisjonen som vist i figur 1 for å feste svampen. Hvis svampen (tetningslisten) er skadet eller ikke sitter på riktig plass, må du bytte den ut med en ny og feste den ordentlig;

3. Kontroller at svampen (tetningslisten) og svampen sitter godt fast, og at de ikke faller av.

Klimaanlegget er konstruert for bruk i fritidskjøretøy.

Kontroller taket på kjøretøyet for å avgjøre om det kan bære både takenheten og takmonteringen uten ekstra støtte. Forsikre deg om at det innvendige takmonteringsområdet ikke kommer i konflikt med eksisterende konstruksjoner.

Når plasseringen av klimaanlegget er bestemt. Et forsterket og innrammet tak. Det må skjæres hull (hvis det ikke finnes noe hull, se CASE B), eller du kan bruke eksisterende ventilasjonshull (se CASE A).

CASE A.

Hvis det allerede finnes en takventil på det ønskede monteringsstedet for klimaanlegget, må følgende trinn utføres:

1. Fjern alle skruene som fester takluken til kjøretøyet. Fjern ventilasjonsåpningen og eventuell ekstra dekor. Fjern forsiktig all kritting rundt åpningen slik at overflaten er ren.
2. Det kan være nødvendig å tette noen av de gamle skruehullene for montering av takventilen som kan falle utenfor klimaanleggets bunnplatepakning.
3. Undersøk størrelsen på takåpningen, hvis åpningen er mindre enn 400x400 mm, må åpningen forstørres

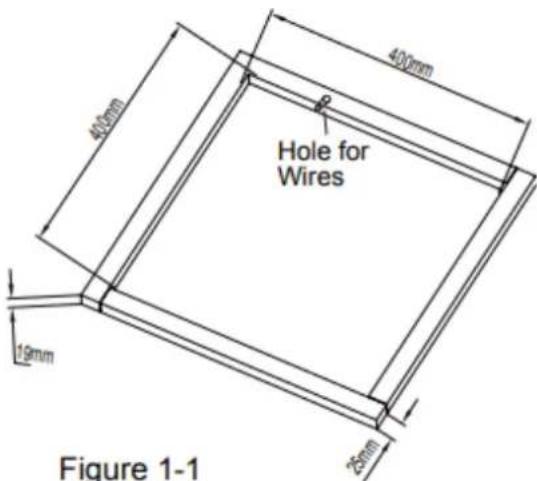

CASE B.

Hvis det ikke brukes en takventilasjonsåpning, må det skjæres en ny åpning (se figur 1-1) i bilens tak. Det må også skjæres en tilsvarende åpning i det innvendige taket i kjøretøyet. Vær forsiktig når du skjærer takåpningen, for hvis takåpningen er teppebelagt, kan den sette seg fast. Etter at åpningen i taket og innertaket har fått riktig størrelse, må det plasseres en innrammet støttestruktur mellom det utvendige taket og innertaket. Den forsterkede rammekonstruksjonen må følge følgende retningslinjer:

1. Den må være i stand til å bære både vekten av klimaanlegget på taket og den innvendige takmonteringen
2. Den må kunne holde takets ytterflate og innvendige tak fra hverandre og støtte dem, slik at det ikke oppstår kollaps når klimaanlegget og taket boltes sammen. En typisk støtteramme er vist i Figur 1-1
3. Det må være en åpning gjennom rammen for strømforsyningsledningene. Før strømkablene gjennom rammen samtidig som støtterammen monteres.

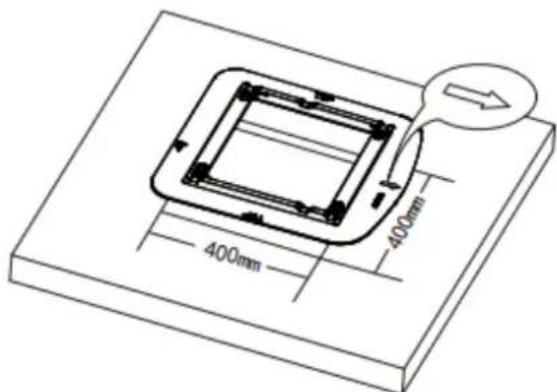

INSTALLASJONSMETODE FOR MONTERINGSPLATE

Hvis taket allerede har en åpning på 400x400 mm.

Velg monteringsposisjon for klimaanlegget til fritidskjøretøyet

Denne monteringsplaten for omkoblingsåpning kan brukes til Gree klimaanlegg for fritidskjøretøy.

Åpningsstørrelsen på monteringsporten på toppen av kjøretøyet må være 400×400 mm.

Operasjonsmetode:

1. Fjern diverse rundt monteringsporten på toppen av kjøretøyet, og hold monteringsflaten flat;

2. Kontroller om det er hull eller riller på overflaten av installasjonsposisjonen. Hvis ja, utfør tetningsbehandlingen for å forhindre vannlekkasje;

3. Fyll sporet på overflaten der monteringsplaten er i kontakt med den øvre delen av kjøretøyet med uherdet tetningsmasse (maksimal tykkelse er 1 cm). Når monteringsplaten er montert på toppen av kjøretøyet, må du fylle tetningsmasse i mellomrommet mellom monteringsplaten og kjøretøytaket. Monteringsplaten skal være tett forseglet med taket på kjøretøyet for å forhindre vannlekkasje.

4. Monter den i åpningen på toppen av kjøretøyet i henhold til pilens retning (pilens retning skal være den samme som kjøretøyets hode).

1. Klimaanlegget på taket må monteres på et plant plan fra front til bak og fra side til side när kjøretøyet står parkert på et plant plan. Figur 2 viser maksimalt tillatte grader som enheten kan monteres over eller under nivået.
2. Hvis taket på kjøretøyet er skrätt (ikke plant) slik at klimaanlegget på taket ikke kan monteres innenfor de maksimalt tillatte gradsspesifikasjonene, må det legges til en utvendig nivelleringsskive for å få enheten i vater. En typisk utjevningsskive er vist i figur 3.
3. Når klimaanlegget på taket er nivellert, kan det være nødvendig med litt ekstra avlastning over den innvendige takmonteringen. Klimaanlegget på taket og den innvendige takmonteringen må være i rett vinkel med hverandre før de festes sammen.
4. Etter at monteringshullet er klargjort, fjerner du kartongen og fraktputene rundt klimaanlegget på taket. Løft enheten forsiktig opp på kjøretøyet. Ikke bruk det ytre plastdekselet til å løfte med. Plasser klimaanlegget på taket over det forberedte monteringshullet.
5. Den fremre delen av klimaanleggets utendørsenhet må være i samme retning som kjøretøyet, noe som er nyttig for å redusere vindmotstanden.

Merk: Dimensjoner på klimaanlegget (enhetens tak)

1077 720 (588) 400 400x400 OPENING 89

Figure 4

1. Åpne pakken og ta ut utendørsenheten

a) Når du tar ut utendørsenheten etter utpakking, må du ikke løfte luftutløpsgitteret på baksiden av ytterkabinettet (se Figur 4-1).

1. Sett utendørsenheten på monteringsplaten til omkoblingsåpningen.

a) Løft utendørsenheten. Det er strengt forbudt å heise opp det ytre plastkabinettet på klimaanleggets utendørsenhet under flyttingen.

b) Sett den på monteringsplaten på den forberedte omkoblingsåpningen slik at tetningslisten på utendørsenheten passer med sporet på overflaten av monteringsplaten. Ikke dra i utendørsenheten. Ellers kan tetningen falle av.

TRINN 4 - MONTERING AV TAKMONTERINGEN

Forsikre deg om at du har tilpasset klimaanlegget på taket og den innvendige takmonteringen riktig. Vær forsiktig før du strammer boltene:

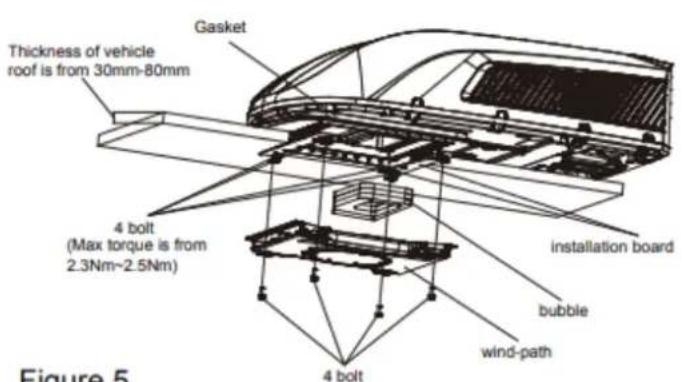

1. Den aktuelle tykkelsen på biltaket varierer fra 30 mm til 80 mm.
2. Skru inn de fire boltene manuelt før du strammer til boltene, og forbyr å skru med makt.
3. Når du skrur bolter, kan du bruke automatisk verktøy. Ikke stram en bolt helt til og stram deretter andre bolter, for å unngå at skruegjengen setter seg fast.
4. Maksimalt dreiemoment for stramming varierer fra 2,3 Nm \~ 2,5 Nm

Følgende trinnvise instruksjoner må utføres i følgende rekkefølge for å sikre riktig

1. Ta takmonteringen forsiktig ut av kartongen.
2. Fjern takgitteret fra takmonteringen.
3. Bær deretter utendørsenheten til kjøretøyets topp og juster den etter åpningene på kjøretøyets topp. Bruk 2 sett med monteringsplater og 4 skruebolter til å montere utendørsenheten. Når det gjelder montering av monteringsplaten, må de 4 lange bolthullene først justeres inn med de 4 hullene på adapteren, og deretter må de øvre flatene på den nedre kanten av de to monteringsplatene overlappe med den nedre overflaten på kjøretøyets tak. (Se figur 5).
4. Du må starte (gjenge) monteringsboltene for hånd for å unngå kryssgjenging. IKKE START MONTERINGSBOLTENE MED EN LUFTPISTOL. Monteringsboltene skal strammes, og prosessen er fullført när bunnpanepakningen er jevnt komprimert.
5. Før du installerer luftkanalenheten til innendørsenheten til klimaanlegget for fritidskjøretøy, må du montere skumenheten i henhold til tykkelsen på kjøretøyets topp. Etter simulert installasjon, bruk en passende mengde svamp og skum. Fest svampen og skumgummienheten med dobbeltsidig teip (klargjort av brukeren) (se Figur 5-1, Figur 5-2).
6. Monter skumenheten på luftkanalenheten. Bruk 4 skruebolter til å feste luftkanalenheten på monteringsplaten. Etter at du har koblet utendørsenheten til innendørsenheten, må du kontrollere om skumgummienheten har løsnet (se figur 5).

Forsikre deg om at all strømforsyning til enheten er frakoblet før du utfører arbeid på enheten, for å unngå fare for støt eller personskade og/eller skade på utstyret. Når den innvendige takmonteringsrammen er ordentlig festet til klimaanlegget på taket, må følgende elektriske tilkoblinger utføres.

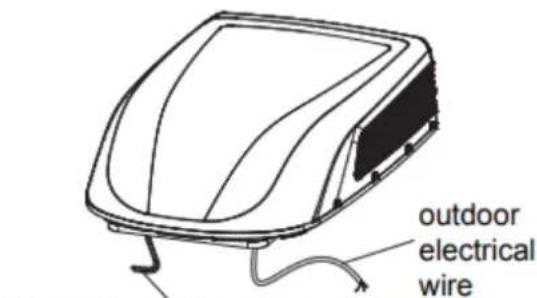

1. Som vist i figur 6 har utendørsenheten to sett med utgående ledninger, som er henholdsvis strømledningen (sterkstrøm) og kontrollsignalledningen. Den førstnevnte skal kobles direkte til strømforsyningsterminalen, mens den sistnevnte skal kobles til innendørsenhetens styresignalkabel.
2. Som vist i figur 7, har innendørsenheten ett sett med kontrollsignalkabler, med totalt 1 ledningsklemmer.
3. Koble sammen dokkingterminalene til innendørsenheten og utendørsenheten, se figur 8.

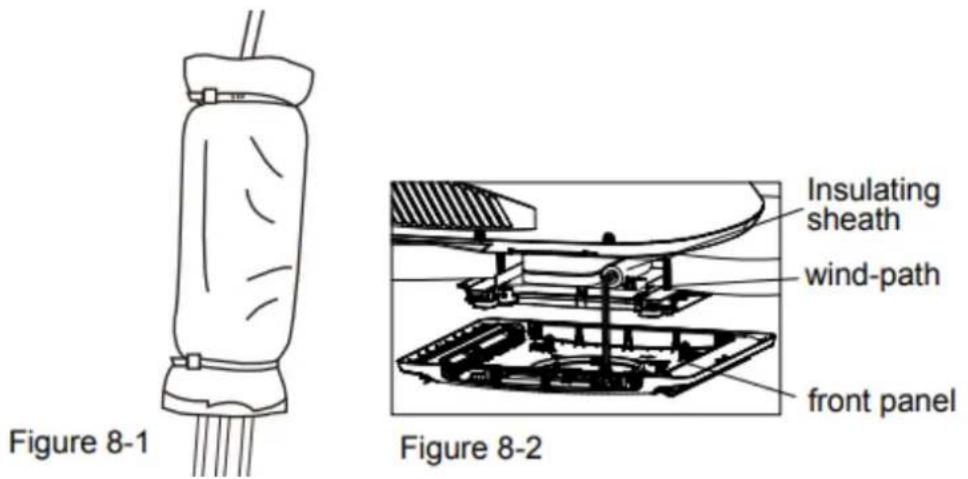

1. Bruk beskyttelseshylse til å pakke inn ledningsterminalen, fest beskyttelseshylsen og bruk deretter kabelbinder for å pakke dem tett sammen

Merk:

1. Kabelen må festes i begge ender av ledningsterminalen.
2. Før du monterer frontpanelet på innendørsenheten, må du legge den varmeisolerende kappen på toppen av luftkanalen.

For å fullføre installasjonen og systemets utsjekkingskrav må følgende trinn utføres

1. Kontroller termostatens posisjon. Kontroller at termostaten er ført gjennom holderen og ikke berører noen metalloverflate.

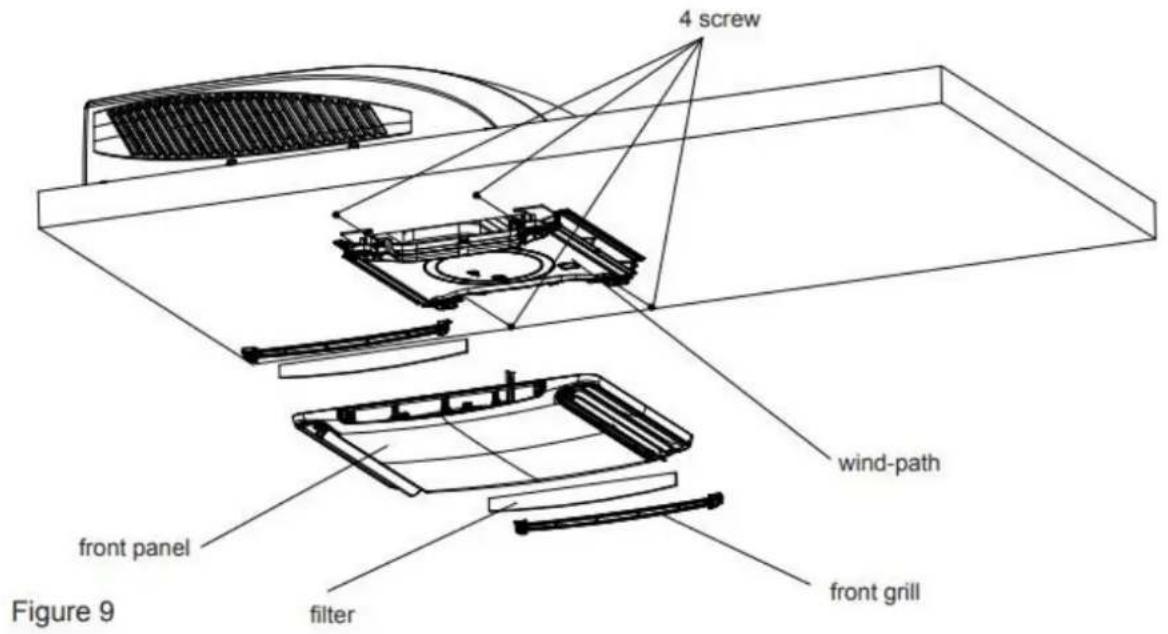

2. Fest takgitteret til takmonteringens vindkanal med 4 skruer. (se figur 9).
3. Monter det sunne filteret og luftinntaksgitteret. Trykk på "PUSH" og lås med låsene.
4. Slå på strømforsyningen og kontroller om enheten fungerer eller ikke.
5. Når innendørsenheten er montert, må du be produsenten om å justere avstanden mellom panelet og toppen av kjøretøyet i henhold til monteringsstatusen hvis den ikke er jevn.

Hvis du har problemer med klimaanlegget i fritidskjøretøyet, bør du lese denne veiledningen før du kontakter servicerepresentanten din.

Problemer	Mulig årsak	Løsning
Enheten kan ikke starte	Enheten er kanskje ikke riktig koblet til strømforsyningen	Kontroller strømforsyningen til kjøretøyet og sørg for at den er riktig tilkoblet
Enheten kan ikke kjøle ned rommet	Klimaanlegget på taket er ikke i vater.Temperaturinnstillingen er for høy.Luftfilteret er skittent.Rommet var allerede veldig varmt før enheten ble slått på.	Monter klimaanlegget på taket så plant som mulig fra front til bak og fra side til side når kjøretøyet er parkert. Sørg for at monteringen av klimaanlegget er korrekt og i vater.Tilbakestill fjernkontrollen til en lavere temperaturinnstilling.Fjern og rengjør filteret.Gi enheten tilstrekkelig tid til å kjøle ned rommet.
Enheten lager støy	Enheten er klikk og gurgle.	Disse støynivåene er normale under bruk av enheten.
Det drypper vann inni enheten	Bunnpanepakningen har ikke blitt jevnt komprimert.	Monteringsboltene skal strammes jevnt ved å komprimere bunnpanepakningen.
Enheten har is eller frost på spolene	Temperaturen er lav inne.Filteret er skittent.	Velg FAN-modus med H∅Y viftehastighet.Fjern og rengjør filteret

FEILKODE

När klimaanlegget er unormalt, vil feilkoder (de kan ikke forsvinne selv etter at strømmen er slått på igjen) vises på klimaanlegget: C*, E*, F*, F*, H*, L*, P*, U*, J*, e* ("*" representerer tall eller bokstaver) (oppfatter den funksjonelle visningskoden som er introdusert i eierhändboken. Vennligst slå av enheten og kontakt Gree utnevnte vedlikeholdssenter

Aktivitet	Frekvens
Fjern dekselet og vask kondensatorbatteriet	To ganger i året.
Rengjør filteret (hyppigere rengjøring kan være nødvendig avhengig av luftkvaliteten)	Når lampen FILTER CHECK på klimaanlegget lyser

HVORDAN DU FJERNER LUFTFILTERET

Skyv begge sider av luftinntaksgitteret på posisjonene som er merket med "PUSH". Åpne luftinntaksgitteret og ta deretter ut det sunne filteret.

1. Ikke berør kondensatorterminalene uten elektrisk utladning, kondensatoren kan fortsatt ha høy spenning selv om strømforsyningen er slått av.
2. Vær forsiktig når du vedlikeholder kjølesystemet, som har høyt innvendig trykk.
3. Ikke blokker filteret og inneluftinntaket for å forhindre vannlekkasje.

SPESIALISTHÄNDBOK

Krav til egnethet for vedlikeholdspersonell (reparasjoner bør kun utføres av spesialister).

1. Alle personer som er involvert i arbeid på eller innbrudd i en kjølemiddelkrets, skal inneha et gyldig sertifikat fra en bransjeakkreditert vurderingsmyndighet, som godkjenner deres kompetanse til å håndtere kjølemedier på en sikker måte i samsvar med en bransjeanerkjent vurderingsspesifikasjon.
2. Vedlikehold skal kun utføres i henhold til produsentens anbefalinger. Vedlikehold og reparasjoner som krever assistanse fra annet fagpersonell, skal utføres under oppsyn av en person som har kompetanse i bruk av brennbare kjølemidler.

Sikkerhetsforberedende arbeid

Den maksimale påfyllingsmengden for kjølemiddel er vist i følgende tabell (Merk: Se typeskiltet for påfyllingsmengde av R32).

Romareal (m2)	/	4	7	10	15
Maksimal ladning (kg)	<1.224	2.50	3.31	3.96	4.85

Før arbeid på anlegg som inneholder brennbare kuldemedier påbegynnes, er det nødvendig med sikkerhetskontroller for å sikre at risikoen for antennelse minimeres. Ved reparasjon av kjølesystemet skal følgende forholdsregler overholdes før det utføres arbeid på systemet.

- Arbeidsprosedyre

Arbeidet skal utføres under en kontrollert prosedyre for å minimere risikoen for at det er brannfarlig gass eller damp til stede mens arbeidet utføres.

Alt vedlikeholdspersonell og andre som arbeider i nærområdet, skal instrueres om hva slags arbeid som skal utføres. Arbeid i trange rom skal unngås. Området rundt arbeidsområdet skal være avsperret. Sørg for at forholdene i området er gjort trygge ved å kontrollere brennbart materiale.

- Kontroll av tilstedeværelse av kjølemiddel

Området skal kontrolleres med en egnet kjølemediedetektor før og under arbeidet, for å sikre at teknikeren er oppmerksom på potensielt giftige eller brannfarlige atmosfærer. Sørg for at lekkasjedeteksjonsutstyret som brukes, er egnet for bruk med alle aktuelle kjølemedier, dvs. gnistfritt, tilstrekkelig forseglet eller egensikkert.

- Tilstedeværelse av brannslukningsapparat

Hvis det skal utføres varmt arbeid på kjøleutstyret eller tilhørende deler, skal det finnes egnet brannslukningsutstyr tilgjengelig. Ha et pulverapparat eller et CO2-brannslukningsapparat i nærheten av ladeområdet.

- Ingen antennelseskilder

Ingen personer som utfører arbeid på et kjøleanlegg som innebærer at rørledninger blir eksponert, skal bruke tennkilder på en slik måte at det kan føre til brann- eller eksplosjonsfare. Alle mulige antenningskilder, inkludert sigarettrøyking, skal holdes tilstrekkelig langt unna installasjons-, reparasjons-, demonterings- og avhendingsstedet, der det er mulig at kjølemedium kan slippe ut i omgivelsene. Før arbeidet påbegynnes, skal området rundt utstyret undersøkes for å sikre at det ikke finnes noen brennbare farer eller antennelsesrisikoer. Skilt med "røyking forbudt" skal settes opp.

- Ventilert område

Sørg for at området er i det fri eller at det er tilstrekkelig ventilert før du bryter deg inn i systemet eller utfører varmt arbeid. En viss grad av ventilasjon skal fortsette i den perioden arbeidet utføres. Ventilasjonen skal sørge for at frigjort kjølemiddel spres på en sikker måte, og helst føres ut i atmosfæren.

- Kontroll av kjøleutstyret

Når elektriske komponenter skiftes ut, skal de være egnet for formålet og oppfylle de riktige spesifikasjonene. Produsentens retningslinjer for vedlikehold og service skal til enhver tid følges. Hvis du er i tvil, ta kontakt med produsentens tekniske avdeling for å få hjelp.

Følgende kontroller skal utføres på installasjoner som bruker brennbare kjølemedier:

- Den faktiske kuldemediefyllingen er i samsvar med romstørrelsen som de kuldemedieholdige delene er installert i;

- Ventilasjonsmaskineriet og ventilasjonsutløpene fungerer som de skal og er ikke blokkert;

- Hvis det brukes en indirekte kjølekrets, skal sekundærkretsen kontrolleres for tilstedeværelse av kjølemiddel;

- Merking av utstyret skal fortsatt være synlig og leselig. Merking og skilt som er uleselige, skal rettes opp;

- Kulderør eller komponenter er installert på et sted der det er usannsynlig at de blir eksponert for stoffer som kan korrodere komponenter som inneholder kjølemiddel, med mindre komponentene er laget av materialer som i seg selv er motstandsdyktige mot korrosjon eller er tilstrekkelig beskyttet mot slik korrosjon.

- Kontroll av elektrisk utstyr

Reparasjon og vedlikehold av elektriske komponenter skal omfatte innledende sikkerhetskontroller og inspeksjon av komponentene. Hvis det foreligger en feil som kan sette sikkerheten i fare, skal ingen strømtilførsel kobles til kretsen før feilen er utbedret på en tilfredsstillende måte. Hvis feilen ikke kan rettes umiddelbart, men det er nødvendig å fortsette driften, skal det brukes en passende midlertidig løsning. Dette skal rapporteres til eieren av utstyret, slik at alle parter er informert.

Innledende sikkerhetskontroller skal omfatte:

• At kondensatorer lades ut: Dette skal gjøres på en sikker måte for å unngå muligheten for gnistdannelse;
• At ingen strømførende elektriske komponenter og ledninger er eksponert under lading, gjenoppretting eller rensing av systemet;
• At det er kontinuitet i jordforbindelsen.

Reparasjoner av forseglede komponenter

Ved reparasjoner på forseglede komponenter skal all elektrisk forsyning kobles fra utstyret det arbeides på, før forseglede deksler osv. fjernes. Hvis det er absolutt nødvendig å ha strømtilførsel til utstyret under service, skal en permanent lekkasjedetektor plasseres på det mest kritiske punktet for å varsle om en potensielt farlig situasjon. For å sikre at det ved arbeid på elektriske komponenter ikke gjøres endringer i kabinettet som påvirker beskyttelsesnivået, skal det tas spesielt hensyn til følgende. Dette omfatter skader på kabler, for mange tilkoblinger, terminaler som ikke er laget i henhold til originalspesifikasjonen, skader på tetninger, feil montering av pakninger osv.

• Sørg for at apparatet er forsvarlig montert.
• Sørg for at tetninger eller tetningsmaterialer ikke er så forringet at de ikke lenger tjener formålet med å hindre inntrengning av brennbar atmosfære. Utskiftningsdeler skal være i samsvar med produsentens spesifikasjoner.
  MERK: Bruk av silikontetningsmasse kan hemme effektiviteten til enkelte typer lekkasjedeteksjonsutstyr. Egensikre komponenter trenger ikke å isoleres før det utføres arbeid på dem.

Reparasjon av egensikre komponenter

Ikke påfør permanente induktive eller kapasitansbelastninger på kretsen uten å forsikre deg om at disse ikke overskrider den tillatte spenningen og strømmen som er tillatt for utstyret som er i bruk.

Egensikre komponenter er de eneste typene som det kan arbeides på under spenning i nærvær av brennbar atmosfære. Testapparatet skal ha riktig klassifisering.

Skift kun ut komponenter med deler som er spesifisert av produsenten. Andre deler kan føre til at kjølemedium i atmosfæren antennes som følge av en lekkasje.

Kabling

Kontroller at kablene ikke blir utsatt for slitasje, korrosjon, for høyt trykk, vibrasjoner, skarpe kanter eller andre negative miljøpåvirkninger. Kontrollen skal også ta hensyn til effekten av aldring eller kontinuerlige vibrasjoner fra kilder som kompressorer eller vifter.

Deteksjon av brannfarlige kjølemedier

Under ingen omstendigheter skal potensielle antennelseskilder brukes i forbindelse med søk etter eller deteksjon av kjølemediumlekkasjer. En halogenbrenner (eller andre detektorer som bruker åpen flamme) skal ikke brukes.

Metoder for lekkasjedeteksjon

Følgende lekkasjedeteksjonsmetoder anses som akseptable for alle kjølemediesystemer.

Elektroniske lekkasjedetektorer kan brukes til å detektere lekkasjer av kjølemedier, men når det gjelder brennbare kjølemedier, kan det hende at følsomheten ikke er tilstrekkelig, eller at den må kalibreres på nytt. (Deteksjonsutstyret skal kalibreres i et område uten kjølemedium.) Sørg for at detektoren ikke er en potensiell tennkilde, og at den er egnet for kjølemediet som brukes. Lekkasjedeteksjonsutstyret skal være innstilt på en prosentandel av kuldemediets LFL og skal kalibreres til kuldemediet som brukes, og det skal bekreftes at den riktige prosentandelen gass (maks. 25 %) er riktig.

Lekkasjedeteksjonsvæsker er egnet for bruk med de fleste kuldemedier, men bruk av klorholdige rengjøringsmidler må unngås, da klor kan reagere med kuldemediet og korrodere kobberrørene.

Ved mistanke om lekkasje skal alle åpne flammer fjernes/slukkes.

Hvis det oppdages en lekkasje av kjølemiddel som krever lodding, skal alt kjølemiddelet gjenvinnes fra systemet, eller isoleres (ved hjelp av avstengningsventiler) i en del av systemet som er fjernt fra lekkasjen. For apparater som inneholder brennbare kjølemedier, skal systemet renses med oksygenfritt nitrogen (OFN) både før og under loddeprosessen.

Fjerning og evakuering

Når man bryter seg inn i kjølemiddelkretsen for å utføre reparasjoner - eller for andre formål - skal konvensjonelle prosedyrer brukes. For brennbare kjølemedier er det imidlertid viktig at beste praksis følges, siden brennbarhet er en faktor. Følgende prosedyre skal følges:

• fjern kjølemiddel;
• rens kretsen med inert gass; evakuer;
  • rens igjen med inertgass;
• åpne kretsen ved å kutte eller lodde.

Kuldemediefyllingen skal gjenvinnes i de riktige gjenvinningsflaskene. For apparater som inneholder brennbare kuldemedier, skal systemet "spyles" med OFN for å gjøre enheten sikker. Denne prosessen må kanskje gjentas flere ganger. Trykkluft eller oksygen skal ikke brukes til å rense kjølemediesystemer.

For apparater som inneholder brennbare kjølemedier, skal spyling oppnås ved å bryte vakuumet i systemet med OFN og fortsette å fylle til arbeidstrykket er oppnådd, deretter lufte ut til atmosfæren og til slutt trekke ned til vakuum. Denne prosessen skal gjentas til det ikke er noe kjølemiddel i systemet. Når den siste OFN-ladningen er brukt, skal systemet ventileres ned til atmosfærisk trykk slik at arbeidet kan utføres. Denne operasjonen er helt avgjørende hvis det skal utføres loddearbeid på rørene.

Sørg for at uttaket til vakuumpumpen ikke er i nærheten av antennelseskilder, og at ventilasjon er tilgjengelig.

I tillegg til konvensjonelle ladeprosedyrer skal følgende krav følges

• Sørg for at det ikke forekommer forurensning av ulike kjølemedier ved bruk av påfyllingsutstyr. Slanger eller ledninger skal være så korte som mulig for å minimere mengden kulde medium i dem.
• Flaskene skal holdes oppreist.
• Sørg for at kjølesystemet er jordet før systemet fylles med kjølemiddel.
• Merk systemet när ladingen er fullført (hvis det ikke allerede er gjort).
• Det må utvises ekstrem forsiktighet for ikke å overfylle kjølesystemet.

Før systemet lades på nytt, skal det trykktestes med egnet spylegass. Systemet skal lekkasjetestes når ladingen er fullført, men før idriftsettelse. En oppfølgende lekkasjetest skal utføres før anlegget forlates.

Avvikling

Før denne prosedyren utføres, er det viktig at teknikeren er fullstendig kjent med utstyret og alle dets detaljer. Det er anbefalt god praksis at alle kuldemedier gjenvinnes på en sikker måte. Før oppgaven utføres, skal det tas en olje- og kjølemiddelprøve i tilfelle det er nødvendig med analyse før gjenbruk av gjenvunnet kjølemiddel. Det er viktig at elektrisk strøm er tilgjengelig før arbeidet påbegynnes.

a. Gjør deg kjent med utstyret og hvordan det fungerer.
b. Isoler systemet elektrisk.
c. Før du prøver prosedyren, må du forsikre deg om at:

a. mekanisk håndteringsutstyr er tilgjengelig, om nødvendig, for håndtering av kjølemediesylindere;
b. alt personlig verneutstyr er tilgjengelig og brukes på riktig måte;
c. utvinningsprosessen til enhver tid overvåkes av en kompetent person;
d. gjenvinningsutstyr og flasker er i samsvar med gjeldende standarder.

d. Pump ned kjølemediesystemet, hvis mulig.

e. Hvis det ikke er mulig å skape vakuum, må du lage en manifold slik at kjølemiddel kan fjernes fra ulike deler av systemet.
f. Sørg for at sylinderen er plassert på vekten før gjenoppretting finner sted.
g. Start gjenvinningsmaskinen og bruk den i samsvar med produsentens instruksjoner.
h. Ikke overfyll flaskene. (Ikke mer enn 80 % av volumet må fylles med væske).
i. Ikke overskrid sylinderens maksimale arbeidstrykk, selv ikke midlertidig
j. Når flaskene er fylt korrekt og prosessen er fullført, må du sørge for at flaskene og utstyret fjernes fra stedet umiddelbart, og at alle stengeventiler på utstyret stenges.
k. Gjenvunnet kjølemiddel skal ikke fylles på et annet kjølesystem med mindre det er rengjort og kontrollert.

Merking

Utstyret skal merkes med at det er tatt ut av drift og tømt for kjølemiddel. Etiketten skal være datert og signert. For apparater som inneholder brennbare kjølemedier, må du sørge for at det finnes etiketter på utstyret som angir at utstyret inneholder brennbare kjølemedier.

Gjenoppretting

Når du fjerner kjølemedium fra et system, enten for service eller avvikling, er det anbefalt god praksis at alt kjølemedium fjernes på en sikker måte.

Når du overfører kjølemiddel til flasker, må du sørge for at det kun brukes egnede flasker for gjenvinning av kjølemiddel. Sørg for at det er riktig antall flasker tilgjengelig for den totale systemfyllingen. Alle flasker som skal brukes, er beregnet for det gjenvunnede kjølemediet og er merket for dette kjølemediet (dvs. spesialflasker for gjenvinning av kjølemedium). Flaskene skal være komplette med trykkavlastningsventil og tilhørende avstengningsventiler i god stand. Tomme gjenvinningsflasker evakueres og, om mulig, kjøles ned før gjenvinning finner sted.

Gjenvinningsutstyret skal være i god stand, og det skal foreligge en bruksanvisning for utstyret som er tilgjengelig, og det skal være egnet for gjenvinning av alle aktuelle kuldemedier, inkludert brennbare kuldemedier når det er aktuelt. I tillegg skal et sett med kalibrerte vekter være tilgjengelig og i god stand. Slangene skal være komplette med lekkasjefrie koblinger og i god stand. Før du tar i bruk gjenvinningsmaskinen, må du kontrollere at den er i tilfredsstillende stand, at den er riktig vedlikeholdt, og at alle tilhørende elektriske komponenter er forseglet for å hindre antennelse i tilfelle utslipp av kjølemiddel. Rådfør deg med produsenten hvis du er i tvil.

Det gjenvunnede kuldemediet skal returneres til kuldemedieleverandøren i den riktige gjenvinningsflasken, og den relevante avfallsoverføringsnotatet skal ordnes. Ikke bland kjølemedier i gjenvinningsenheter, og spesielt ikke i sylindere.

Hvis kompressorer eller kompressoroljer skal fjernes, må du sørge for at de er evakuert til et akseptabelt nivå for å sikre at det ikke er brennbart kjølemiddel igjen i smøremiddelet. Evakueringsprosessen skal utføres før kompressoren returneres til leverandørene. Kun elektrisk oppvarming av kompressorhuset skal brukes for å fremskynde denne prosessen. Når olje tappes ut av et system, skal det utføres på en sikker måte

Denne merkingen indikerer at dette produktet ikke skal kastes sammen med annet husholdningsavfall i hele EU. For å forhindre mulig skade på miljøet eller menneskers helse som følge av ukontrollert avfallshåndtering, må du resirkulere det på en ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser. For å returnere den brukte enheten kan du bruke retur- og innsamlingssystemene eller kontakte forhandleren der produktet ble kjøpt. De kan ta imot produktet for miljømessig trygg resirkulering. R32: 675

mestic®

Importer:
