MANUAL DE USUARIO RTA-2000 Mestic

Declaración de conformidad 72

Advertencias durante el montaje.... 73

Uso adecuado del producto 73

Opciones de montaje 74

Operaciones previas a la instalación.... 75

Requerimientos para la instalación.... 76

Proceso de instalación 76

Esquemas de montaje.... 83

Montaje del cableado de alimentación y señal a batería.... 85

Vista general 85

Esquema eléctrico 87

RECICLAJE

Este producto lleva el símbolo de clasificación selectiva de residuos de aparatos eléctricos y electrónicos. Esto significa que este producto debe manipularse de conformidad con la Directiva Europea (2012/19/UE) para ser reciclado o desmantelado con el fin de minimizar su impacto en el medio ambiente. Para más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

DECLARACIÓN DE CONFORMIDAD

Por la presente, Gimeg Nederland B.V. declara que el dispositivo RTA-2000 12V cumple todos los requisitos básicos y otras normativas relevantes enumeradas en la directiva europea para equipos de radio (2014/53/UE), compatibilidad electromagnética (2014/30/UE) y directiva ROHS (2011/65/UE). Si necesita una declaración de conformidad completa, puede ponerse en contacto con la dirección que figura en la parte posterior de este manual.

Importante:

Lea atentamente este documento antes de instalar el producto. La documentación original ha sido escrita en español, por lo que el resto de idiomas son traducciones.

Todos los manuales de los productos están disponibles en https://www.mestic.nl/en

Todas las indicaciones de este manual se publican sin compromiso. En especial, Mestic se reserva el derecho a introducir, sin previo anuncio y sin dar a conocer los motivos, cambios en los datos técnicos, los precios, los colores, las formas, el diseño, el equipamiento y el material, así como en las prestaciones de servicio; también se reserva el derecho a adaptar sus equipos a las condiciones locales en determinados mercados y a finalizar la producción de un modelo determinado sin anuncio previo.

Mestic no asume responsabilidad alguna en relación con dificultades en la disponibilidad del equipo, con diferencias entre las imágenes o descripciones y el modelo concreto, ni con errores u omisiones en esta publicación.

© 2025 Mestic

Todos los derechos reservados.

Queda prohibida la reproducción de cualquier tipo sin la autorización por escrito del propietario intelectual.

Advertencias durante el montaje:

La instalación, reparación y mantenimiento de este equipo, solo puede ser realizada por aquel personal técnico que posea una formación suficiente en aire acondicionado para vehículos, posibles peligros y normas aplicables.
Leer detenidamente las instrucciones de montaje antes de iniciar la instalación de RTA-2000 12V. Durante la instalación, seguir al pie de la letra las instrucciones indicadas.
Desconectar la llave de contacto antes de iniciar la instalación del equipo.
Desconectar la batería del vehículo antes de iniciar la instalación de RTA-2000 12V.
Instale RTA-2000 12V de forma segura para evitar caídas.
Utilizar las herramientas adecuadas para cada operación.
Durante la instalación, asegurar la conexión de los componentes eléctricos, verificando su encaje correcto.
Si durante la instalación los cableados atraviesan paredes con bordes afilados, utilice conductos o guías para evitar que los cables se dañen.
Aviso importante: Tenga la precaución al conectar el equipo de no invertir las polaridades. Si esto sucediera, la placa de mandos no se encenderá y el equipo no se pondrá en funcionamiento.

Herramientas necesarias para el montaje:

Carraca con llave de 13.
Destornillador torx.
Llave fija de 13.
Cutter.

Uso adecuado del producto:

RTA-2000 12V es un equipo de aire acondicionado de techo de altas prestaciones apropiado para ser utilizado en autocaravanas y otros vehículos de recreo. No se recomienda su instalación en cualquier otro tipo de vehículos diferente a los anteriormente mencionados.
El uso no conforme al previsto anula la garantía del equipo y excluye de responsabilidad al fabricante.
Si no está seguro de cómo utilizar RTA-2000 12V, consulte este manual o póngase en contacto con su distribuidor.

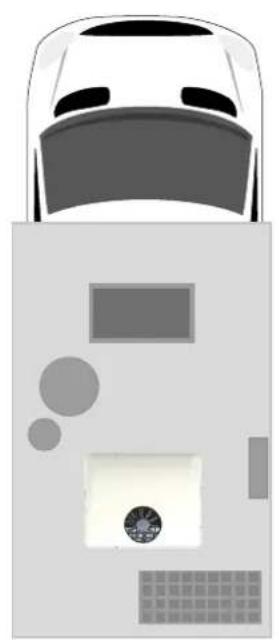

OPCIONES DE MONTAJE

Atención: Para garantizar una correcta ventilación del equipo y evitar un deficiente funcionamiento del mismo, debe mantenerse libre un espacio de al menos 10 cm a lo largo de la parte trasera de la unidad.

10 cm

OPERACIONES PREVIAS A LA INSTALACIÓN DE RTA-2000 12V EN VEHÍCULOS QUE NO DISPONGAN DE ESCOTILLA EN EL TECHO

1 Coger la plantilla de corte situada en la caja del equipo RTA-2000 12V y presentar en el techo del vehículo para marcar la posición correcta donde se instalará el equipo.

Atención: Comprobar que la marca realizada en el exterior no interfiere con ningún elemento del interior del vehículo para el montaje de la consola interior del equipo.

Nota: RTA-2000 12V es un equipo versatil cuya instalación puede realizarse cada 90° para adecuarlo al espacio disponible en el techo del vehículo para que no interfiera con el resto de accesorios.

2 Desde el exterior del vehículo, marcar el espacio de 400 x 400 mm donde se asentará el equipo. Dar (4) taladros en las 4 esquinas del espacio marcado.

Taladrar

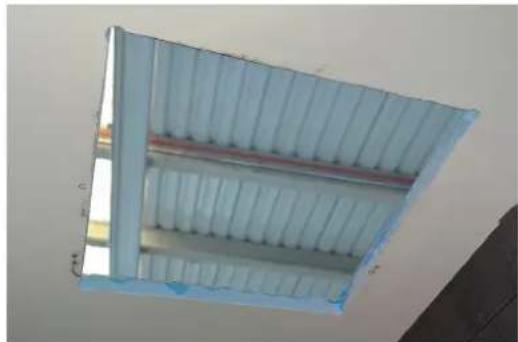

3 Desde el exterior del vehículo unir los taladros cortando el techo con una sierra de calar. Completar el corte desde interior cortando la guata y el falso techo.

Atención: Tener precaución al realizar el corte ante la posibilidad de encontrarse con un paso de cables.

REQUERIMIENTOS PARA LA INSTALACIÓN DE RTA-2000 12V EN VEHÍCULOS CON ESCOTILLA DISPONIBLE EN EL TECHO

Atención: RTA-2000 12V solo puede instalarse en vehículos con escotilla que dispongan de:

• Hueco en el techo de 400 x 400 mm
• Espesor de techo desde 30 hasta 60 mm

4

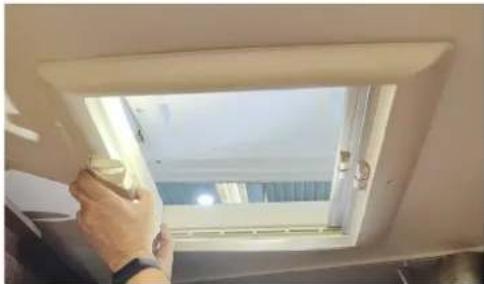

Desmontar la escotilla y el marco del vehículo donde va a situarse el equipo RTA-2000 12V.

PROCESO DE INSTALACIÓN DEL EQUIPO RTA-2000 12V

5

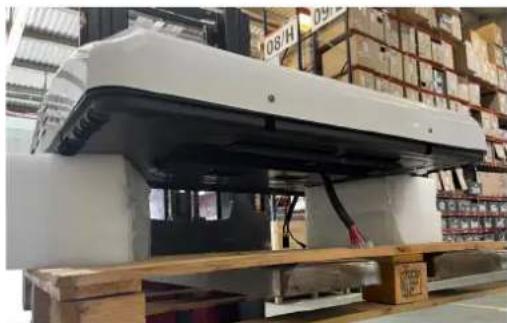

Elevar el equipo y pegar la junta EPDM de 25x25 en la base del equipo siguiendo la zona marcada para ello.

Atención: Si se coloca la junta EPDM en cualquier otra ubicación, el equipo no funcionará de forma correcta pudiendo producirse además, entrada de agua y aire en el interior del vehículo.

COMO CORTAR LA JUNTA EPDM PARA EVITAR FILTRACIONES DE AGUA EN EL INTERIOR DEL VEHÍCULO

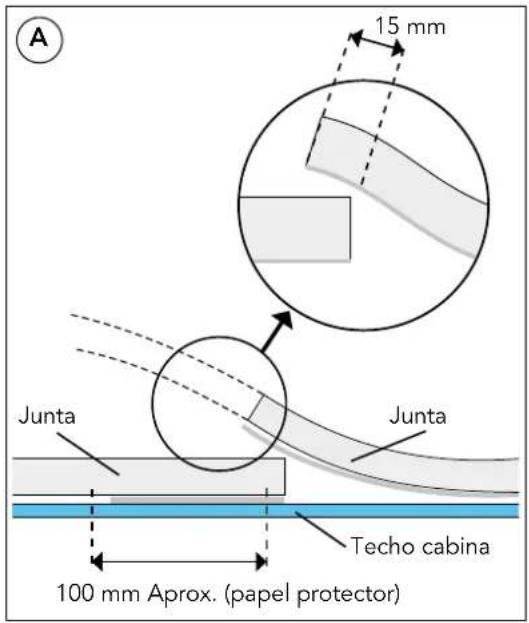

A- Pegar la junta EPDM manteniendo 100 mm de papel protector por cada lado.

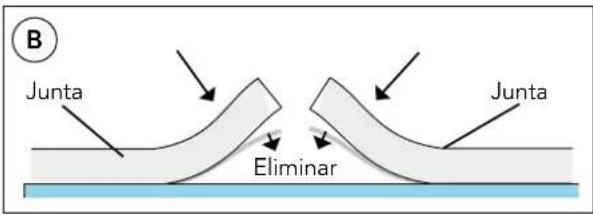

B- Quitar las dos piezas de papel.

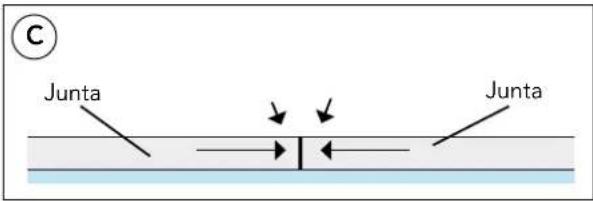

C- Pegar extremos de la junta EPDM.

B Junta Eliminar Junta

A 15 mm Junta Junta Techo cabina 100 mm Aprox. (papel protector)

C Junta Junta

6

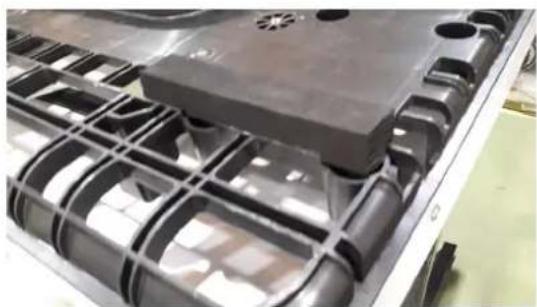

Con el sobrante de la junta de montaje, cortar (2) trozos y pegarlos en la parte posterior de la base en la zona indicada.

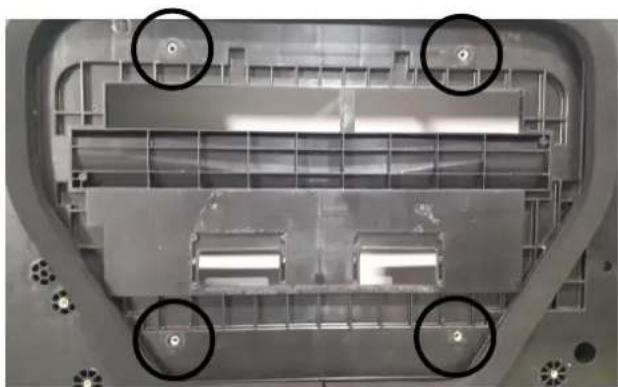

Posicionar el equipo en el techo centrándolo desde el interior asegurando que los (4) puntos de fijación de los soportes de la base del equipo queden centrados en el hueco del techo.

Montar (4) espárragos en los puntos de fijación de la base del equipo seleccionando su longitud en función del espesor del techo del vehículo:

• Espesor de 30 mm: espárrago de 85 mm
• Espesor de 40 y 50 mm: espárrago de 95 mm
• Espesor de 60 mm: espárrago de 110 mm

Espesor de 30 mm

Techo 30 mm Espárrago 85 mm

Espesor de 40 mm

Techo 40 mm Espárrago 95 mm

Espesor de 50 mm

Techo 50 mm Espárrago 95 mm

Espesor de 60 mm

Techo 60 mm Espárrago 110 mm

9

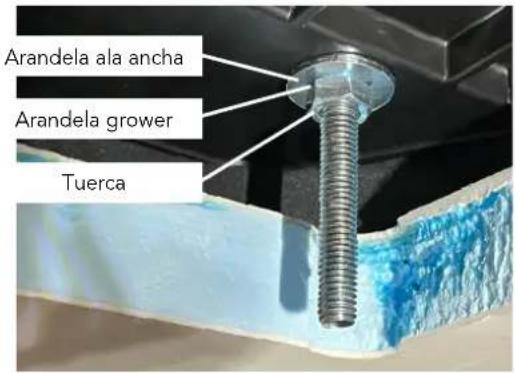

Fijar los (4) espárragos a la base del equipo con (1) arandela de ala ancha, (1) arandela grower y (1) tuerca en cada uno.

Arandela ala ancha Arandela grower Tuerca

10

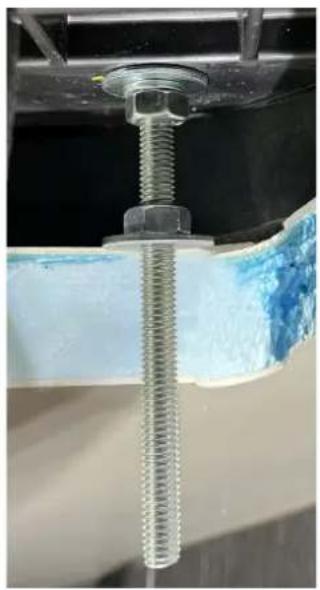

Montar (1) tuerca y (1) arandela de ala ancha en cada espárrago a una distancia aproximada de la base del equipo de:

• Espesor de 30 mm: Entre 27 y 30 mm
• Espesor de 40 mm: Entre 37 y 40 mm
• Espesor de 50 mm: Entre 47 y 50 mm
• Espesor de 60 mm: Entre 57 y 60 mm

Distancia según espesor

11

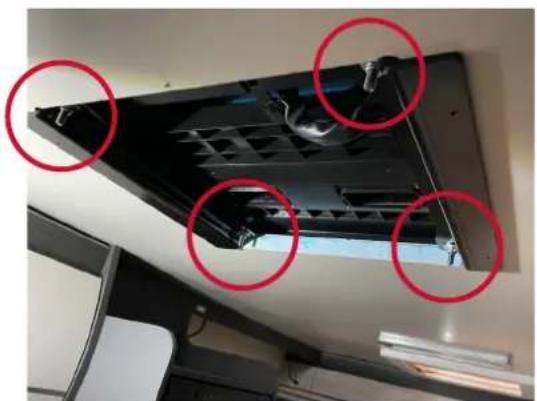

Colocar soportes de fijación en los espárragos de la base del equipo y fijar soportes con (1) arandela de ala ancha y (1) tuerca autoblocante en cada espárrago.

Atención: Los soportes de fijación deberán montarse longitudinalmente en el sentido de la marcha del vehículo para que al instalar la consola, la salida de aire quede orientada hacia la parte delantera y trasera del vehículo.

Apretar tuercas autoblocantes de los soportes de fijación haciendo comprimir la junta EPDM exterior del equipo entre 3 y 6 mm.

Importante: Para evitar posibles filtraciones de agua al interior del habitáculo se debe asegurar el apriete de la junta EPDM con la base del equipo tal y como se indica en el esquema.

13

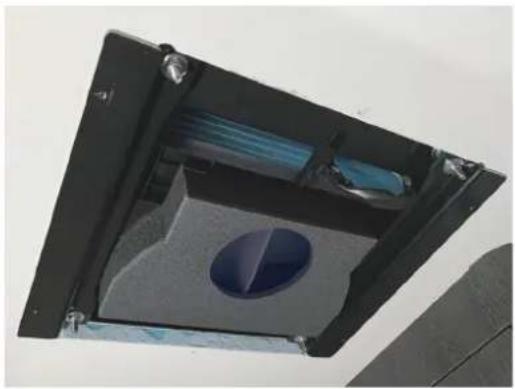

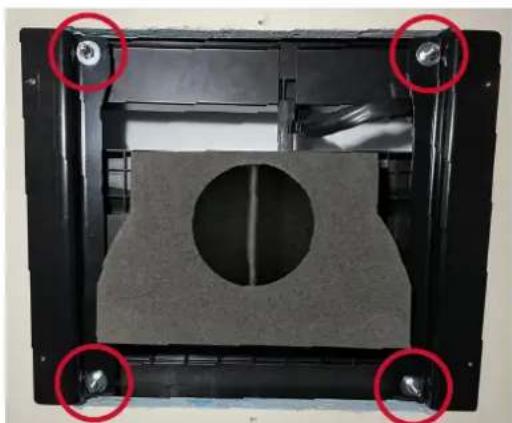

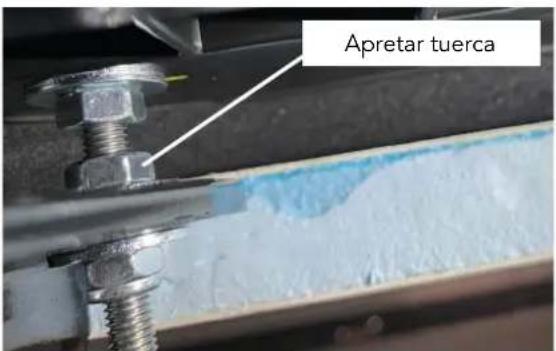

Apretar (4) tuercas superiores de los soportes para completar la fijación de los mismos. Una vez apretados correctamente, los soportes deberán quedar planos respecto al techo. En caso de que esto no suceda, pueden aparecer dificultades a la hora de realizar el montaje de la consola interior.

Apretar tuerca

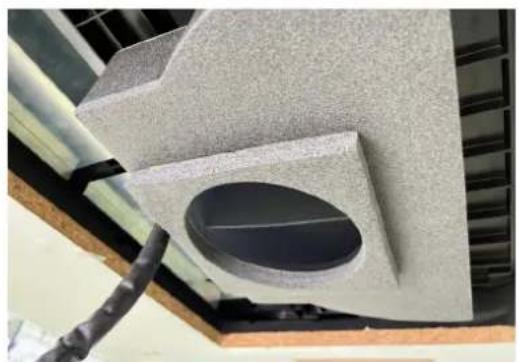

14 Pegar canalizador en la base del equipo tomando como referencia las marcas de la base.

Importante: Asegurarse de que las salidas de aire del soplador quedan enfrentadas con las entradas del canalizador.

15 En función del espesor del techo del vehículo, agregar junta suplemento del canalizador pegándola centrada sobre el canalizador:

Espesor de:

• 30 mm: Solo canalizador.
• 40 mm: Canalizador + (1) junta suplemento.
• 50 mm: Canalizador + (1) junta suplemento.
• 60 mm: Canalizador + (2) junta suplemento.

Apretar las tuercas M8/125 de fijación de los soportes del equipo, teniendo en cuenta que los espárragos de fijación no deben sobresalir por debajo de la parte inferior de los soportes.

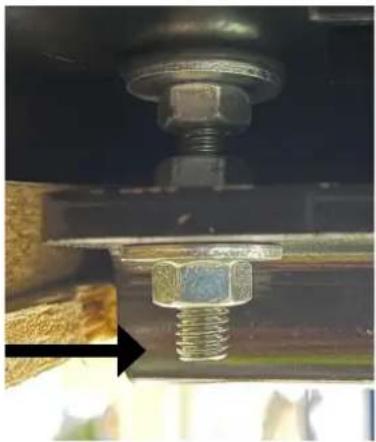

Posición correcta del espárrago sin sobresalir por la parte inferior del soporte.

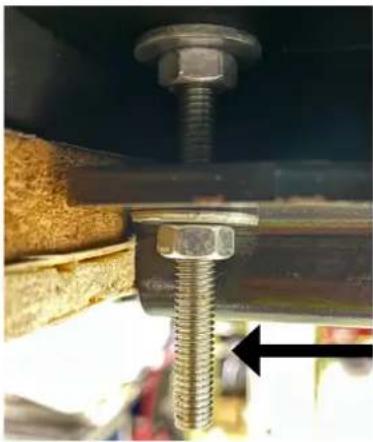

Posición incorrecta del espárrago sobresaliendo por la parte inferior del soporte.

17

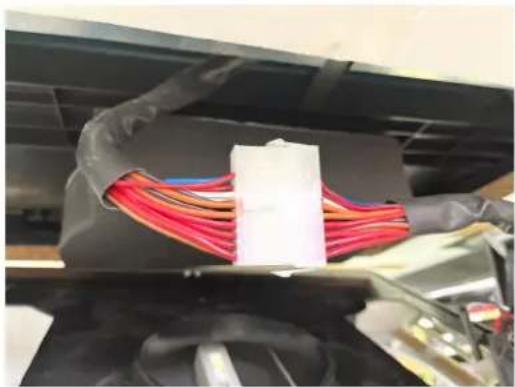

Conectar cableado de la consola interior al cableado del equipo.

Atención: Antes de fijar la consola interior, asegurarse que el cableado no está situado entre el canalizador y la consola para una correcta canalización del aire.

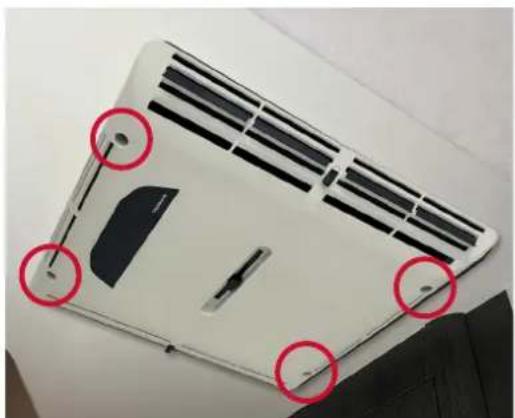

Montar consola con (4) tornillos M5x10. El instalador podrá elegir la posición final del display situándolo a la derecha o a la izquierda del sentido de la marcha.

MONTAJE DEL CABLEADO DE ALIMENTACIÓN Y SEÑAL A BATERÍA

18

Atención: RTA-2000 12V NO incluye el cableado de alimentación a batería. Mestic dispone de varias opciones de instalación que se venden por separado.

En caso de no adquirir ninguna de estas opciones, los cableados de alimentación a batería y de señal recomendados son:

Cableado de potencia:

Tipo de cable: FLRY-B

Sección mínima: 25 mm²

Cableado de señal:

Tipo de cable: FLRY-B

Sección mínima: 1,5 mm²

OPCIONES DE INSTALACIÓN

Referencia Descripción

1003599692 Kit de conectores eléctricos

1003599704 Cable alimentación a batería 10 m

1003599705 Cable alimentación a batería 8 m

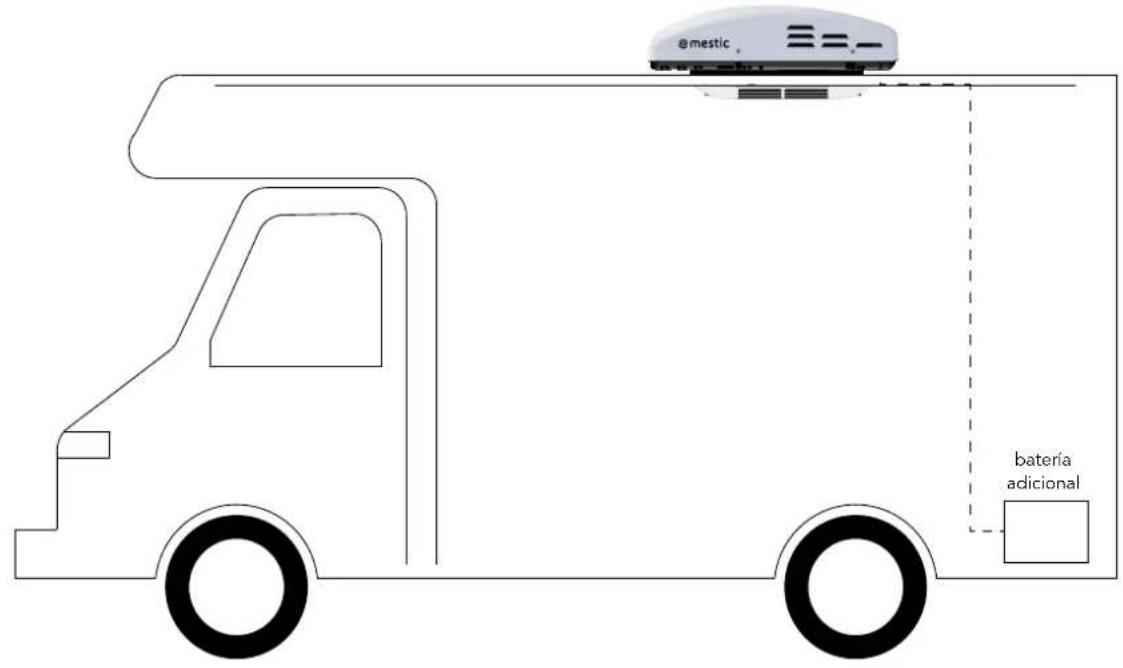

VISTA GENERAL

emestic batería adicional

19

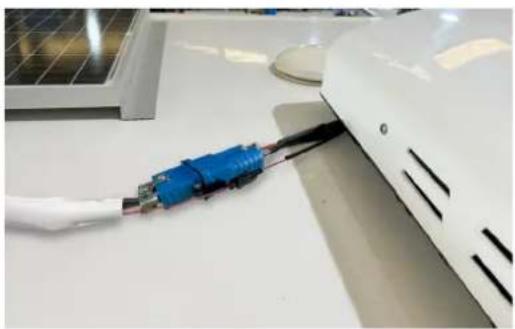

Conectar cableado de alimentación y señal al equipo.

El instalador decidirá el mejor ruteado del cableado hasta la batería.

Importante: Se deben instalar en el cableado de alimentación un fusible de 100 A y en el cableado de señal, un fusible de 1 A, ambos junto a la batería.

21

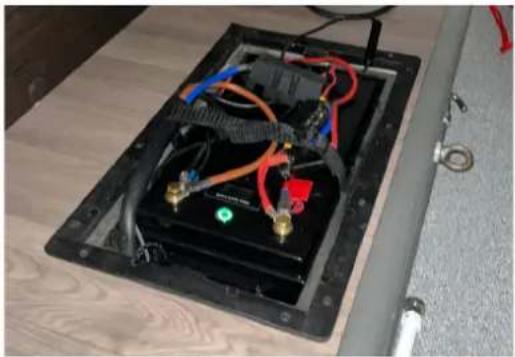

Conectar cableado de alimentación y señal (positivo) a la batería.

Importante: Para el buen funcionamiento del equipo, deben conectarse el cableado de potencia y el cableado de señal directamente a la batería.

Importante: Antes de poner en funcionamiento el equipo, consultar el Manual del usuario.

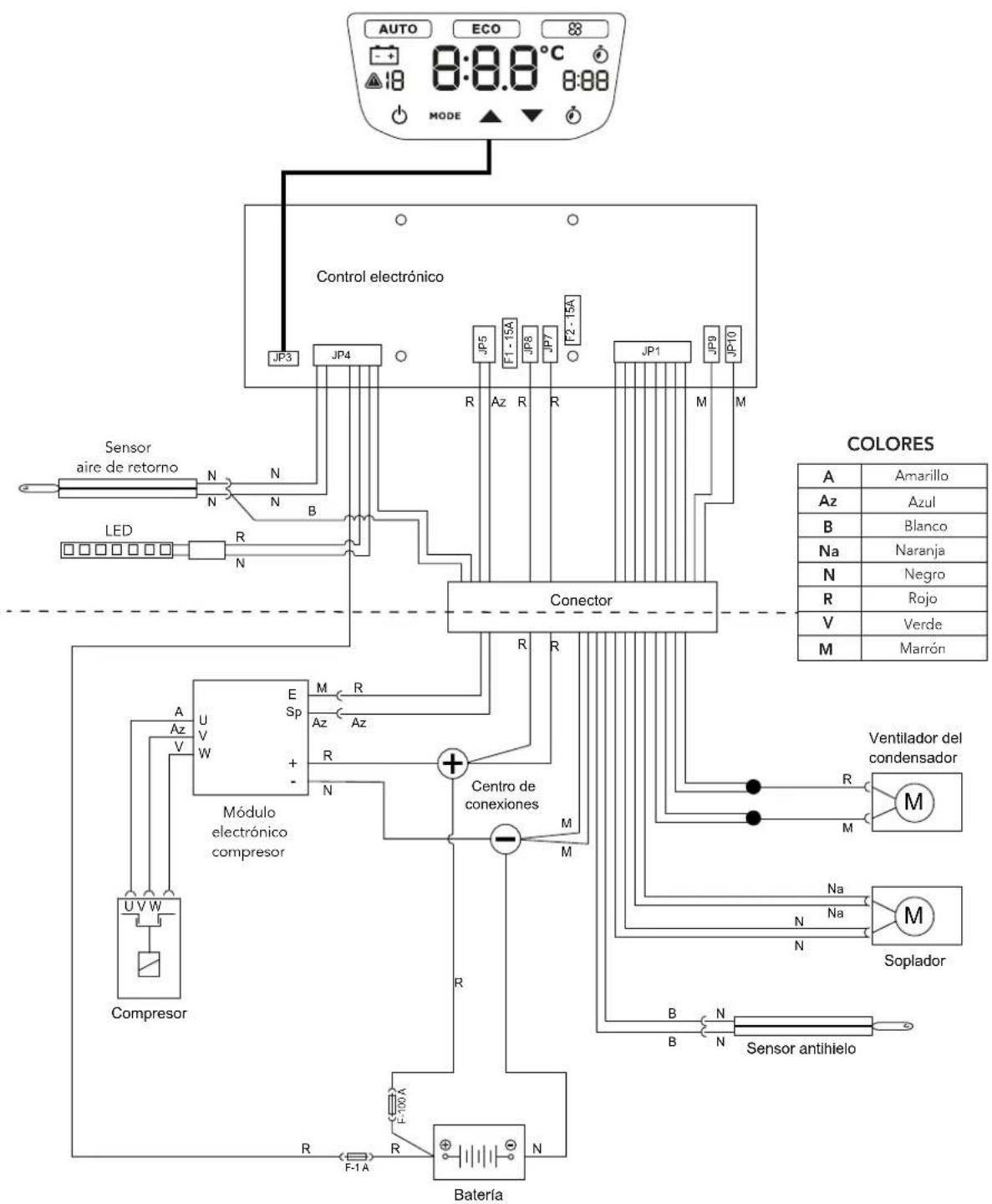

ESQUEMA ELÉCTRICO

