ZONE 423 - Table de mixage LD Systems - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ZONE 423 LD Systems au format PDF.
| Type de produit | Table de mixage zone stéréo |
| Marque | LD Systems |
| Modèle | ZONE 423 |
| Référence | LDZONE423 |
| Nombre total de canaux d'entrée | 6 (2 micro, 1 ligne/aux, 2 ligne/phono/CD, 1 ligne/FOH) |
| Entrées micro | 2 avec alimentation fantôme 12 V, EQ 3 bandes, Talkover |
| Entrées ligne | 4 (entrée 1 : RCA + mini-jack, entrées 2-3 : RCA, entrée 4 : RCA + jack 6,35 mm) |
| Sorties ligne | Master (XLR, RCA, Eurobloc), Zone (XLR, RCA, Eurobloc), Rec (RCA) |
| Sortie casque | 1 x jack 6,35 mm stéréo avec volume Cue |
| Égaliseur | Master : 3 bandes (Hi, Mid, Low) ; Zone : 2 bandes (Hi, Low) ; Micro : 3 bandes |
| Fonctions spéciales | Talkover, entrée Emergency, Mute, sélection de source Zone, filtre passe-haut 100 Hz, mono Zone |
| Port USB | USB 1.1 (compatible 2.0) pour interface audio (16 bits, stéréo) |
| Dimensions (L x H x P) | 483 x 89 x 210 mm |
| Poids | 3,42 kg |
| Alimentation | 220-250 V AC, 50 Hz, 22 W |
| Fusible | T 500 mAL / 250 V |
| Entretien et nettoyage | Utiliser un chiffon sec. Ne pas ouvrir l'appareil. Confier les réparations à un personnel qualifié. |
| Sécurité | Ne pas exposer à l'eau, ne pas placer d'objets remplis de liquide. Débrancher avant nettoyage. Utiliser une prise avec terre. |
| Pièces détachées et réparabilité | Fusible remplaçable (même type). Câble secteur détachable. Aucune pièce réparable par l'utilisateur à l'intérieur. |
| Accessoires fournis | Connecteurs Eurobloc, câble secteur, manuel utilisateur |
FOIRE AUX QUESTIONS - ZONE 423 LD Systems
Questions des utilisateurs sur ZONE 423 LD Systems
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice ZONE 423 - LD Systems et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZONE 423 de la marque LD Systems.
MODE D'EMPLOI ZONE 423 LD Systems
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme.
Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.
Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM
Le ZONE 423 est un mixeur par zones complet, équipé de 4 entrées ligne et 2 entrées micro, assignables à une sortie Master et une sortie Zone. Il possède aussi des entrées pour un système d'annonces d'urgence/alerte incendie, et pour la mise sous tension/extinction à distance. Grâce à ses nombreuses possibilités de branchement et à son format compact (2 U de rack), le ZONE 423 convient à la sonorisation de restaurants, clubs, hôtels, centres de fitness, à des présentations/conférences ou à des sets de DJ.
2 ZONES
LDZONE423

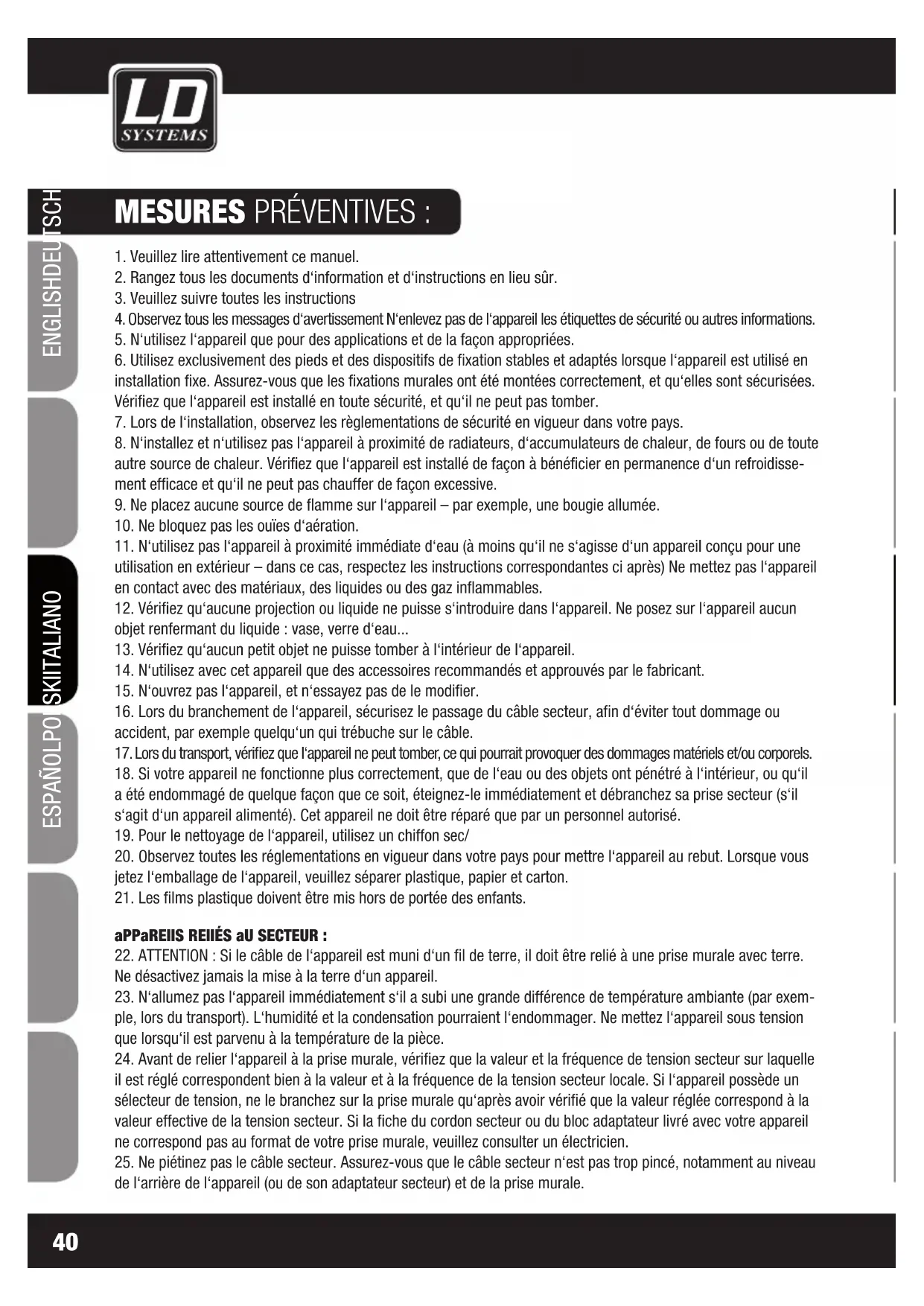

Mesures préventives :
- Veuillez lire attentivement ce manuel.
- Rangez tous les documents d'information et d'instructions en lieu sûr.
- Veuillez suivre toutes les instructions
- Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
- N'utilisez l'appareil que pour des applications et de la façon appropriées.
- Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
- Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
- N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
- Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
- Ne bloquez pas les ouïes d'aération.
- N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
- Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
- Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
- N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
- N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
- Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
- Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
- Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
- Pour le nettoyage de l'appareil, utilisez un chiffon sec.
- Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
- Les films plastiques doivent être mis hors de portée des enfants.
Appareils réfrigérés au secteur :
- ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
- N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
- Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
- Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
Sécurité :
- Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
- N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
- CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
- Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
- Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
- Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez sa réparation qu'à un personnel technique qualifié.
Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.
Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.
Attention niveaux sonores élevés sur les produits AUDIO
Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé.
Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).
PRÉCISION : En cas d'installation en rack, attention à ne pas gêner la circulation de l'air de refroidissement au-dessus et en dessous de l'appareil.
Connecteurs, contrôles et indicateurs :
Sélecteur On/Off pour les entrées micro 1 et 2, avec LED rouge intégrée. L'entrée micro est activée lorsque la touche est enfoncée – dans ce cas, la LED s'allume.
2 GAIN MIC 1 / 2
Potentiomètre de réglage de gain des entrées micro 1 et 2.
Entrées micro symétriques 1 et 2, sur connecteur Combo (mixte XLR/jack 6,35 mm). Les deux entrées micro peuvent fournir une tension d'alimentation fantôme 12 Volts.
4 EQ HIGH MIC 1 / 2
Correcteur d'aigus pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), l'égaliseur est inactif.
5 EQ MID MIC 1 / 2
Correcteur de médiums pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les médiums, vers la droite pour les monter. En position centrale (crantée), l'égaliseur est inactif.
6 EQ LOW MIC 1 / 2
Correcteur de graves pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), l'égaliseur est inactif.
Entrée stéréo au niveau ligne sur mini-jack 3,5 mm.
8 SOURCE LINE (USB) / aux
Ce sélecteur, intégrant une LED rouge, permet de choisir la source de signal sur l'entrée INPUT 1. Lorsque ce sélecteur n'est pas enfoncé, c'est l'entrée ligne – ou l'entrée USB sur le panneau arrière – qui est sélectionnée comme source de signal. Lorsqu'il est enfoncé, c'est l'entrée AUX (face avant) qui est active (la LED s'allume).

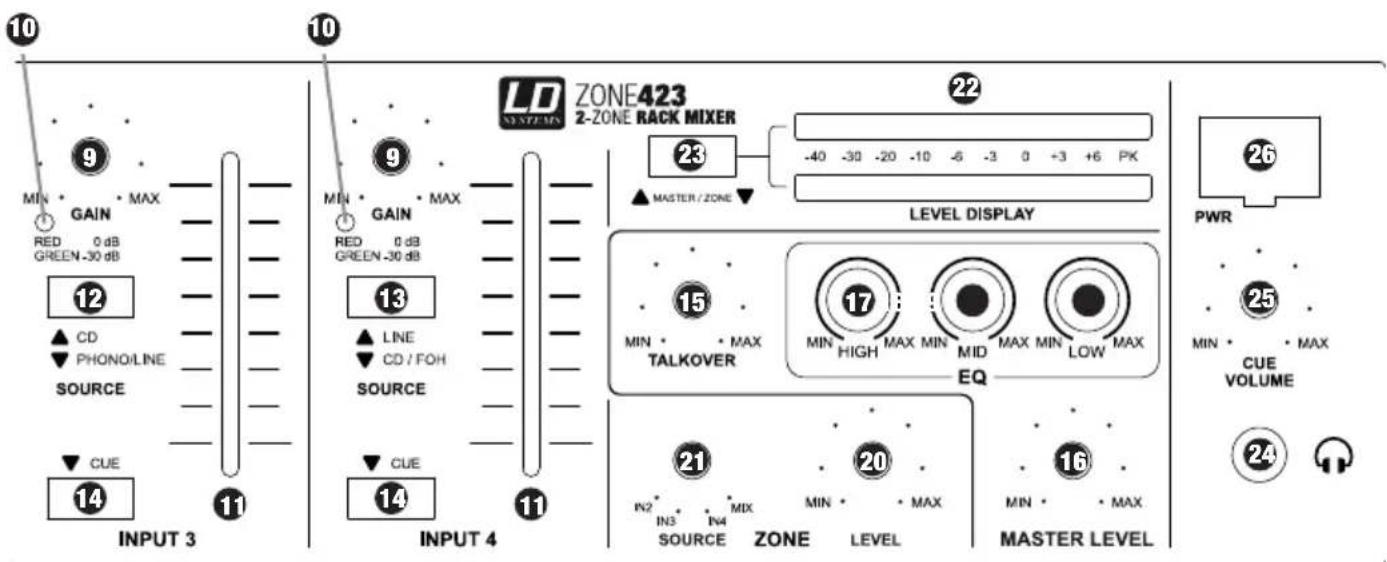

9 GAIN INPUT 1 - 4
Ces potentiomètres servent à régler le gain des entrées INPUT 1 - 4, afin d'uniformiser le volume de sources de niveaux différents (lecteur de CD, baladeur MP3...). Le canal d'entrée 1 permet aussi de lire le signal audio arrivant sur le port USB.
10 SIGNAL LED INPUT 1 - 4
La LED Signal s'allume en vert dès qu'un signal
Connecteurs, contrôles et indicateurs :
L'audio est présent sur l'entrée du canal correspondant. Elle passe au rouge dès que le niveau de ce signal est excessif (supérieur à 0 dB).
Réglage de volume pour les voies d'entrée 1 à 4.
12 SOURCE CD / phonoline INPUT 2 - 3
Ce sélecteur, intégrant une LED rouge, permet de choisir la source du signal sur les entrées INPUT 2 et 3. Lorsque ce sélecteur n'est pas enfoncé, c'est l'entrée CD qui est la source du signal ; lorsqu'il est enfoncé, c'est l'entrée PHONO/LINE (dans ce cas, la LED est allumée).
13 SOURCE LINE / CD-FOH INPUT 4
Ce sélecteur, intégrant une LED rouge, permet de choisir la source de signal audio de la voie INPUT 4. Lorsque ce sélecteur n'est pas enfoncé, c'est l'entrée LINE qui est la source du signal ; lorsqu'il est enfoncé, c'est l'entrée CD/FOH (dans ce cas, la LED est allumée).
14 CUE INPUT 1 - 4
Chaque entrée INPUT 1 à 4 possède une touche CUE, intégrant une LED rouge. Lorsque la touche CUE est enfoncée, sa LED s'allume et le signal audio correspondant est envoyé sur la sortie casque,
à l'arrière de l'appareil. Ce signal est prélevé avant son passage par le potentiomètre de niveau de la voie : son niveau d'écoute Cue est donc indépendant de son volume dans le mixage.
15 Talkover
Fonction Talkover pour les voies micro 1 et 2. Tourner à fond à gauche le potentiomètre TALKOVER désactive la fonction Talkover. Plus le potentiomètre TALKOVER est tourné vers la droite, plus les signaux arrivant sur les entrées INPUT 1 à 4 sont atténués par le signal envoyé par le micro. L'intensité de cette atténuation se règle par l'intermédiaire du potentiomètre T/O LEVEL, situé sur le panneau arrière (sensibilité avec laquelle la fonction Talkover réagit au signal micro entrant). La fonction Talkover n'est pas disponible pour la sortie ZONE si vous avez choisi une des sources de signal INPUT 2 - 4 via le sélecteur SOURCE.
16 MASTER LEVEL
Potentiomètre de réglage du niveau du canal de sortie MASTER.
17 MASTER EQ HIGH
Correcteur d'aigus du canal de sortie MASTER. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
18 MASTER EQ MID
Correcteur de médiums du canal de sortie MASTER. Tourner vers la gauche pour baisser les médiums, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
19 MASTER EQ LOW
Correcteur de graves du canal de sortie MASTER. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
20 ZONE LEVEL
Potentiomètre de réglage de volume du canal de sortie ZONE.
21 ZONE SOURCE
Permet de sélectionner la source de signal assignée à la sortie Zone. Vous pouvez choisir l'un des canaux d'entrée 2 à 4 (IN 2 - 4) ou un mixage (MIX) de tous les canaux d'entrée.
Indicateur de niveau sur 2 échelles de 10 LED (gauche/droite). Dès que la LED Peak (PK) s'allume, c'est que l'appareil approche la limite de la distorsion. Si elle ne clignote que brièvement, pas de problème : en revanche, si la LED reste allumée, il vaut mieux réduire le volume.
Lorsque ce sélecteur n'est pas enfoncé, l'indicateur de niveau visualise le niveau sur le canal MASTER.
Lorsqu'il est enfoncé, l'indicateur de niveau visualise le niveau sur le canal ZONE, et la LED rouge intégrée s'allume.
24 SORTIE CASQUE
Sortie casque sur jack 6,35 mm stéréo.
25 CUE volume
Potentiomètre de réglage de volume de la sortie casque. On peut écouter au casque les canaux d'entrée (INPUT 1 - 4) sur lesquels la touche CUE est enfoncée, à un niveau indépendant de la position de leur potentiomètre de réglage de volume.
26 PWR
Interrupteur marche / arrêt de l'appareil, avec LED intégrée.

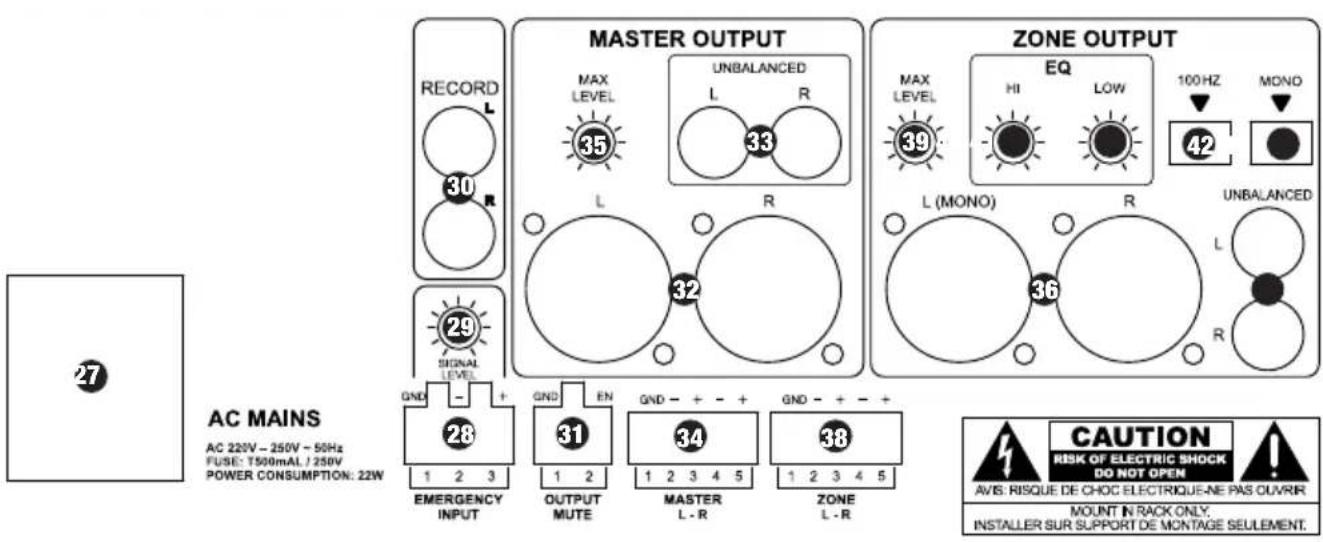

27 EMBASE secteur IEC avec porte-fusible intégré
AVERTISSEMENT IMPORTANT : Assurez-vous AVANT la mise en service que la tension secteur disponible correspond à celle de l'appareil. Remplacez exclusivement le fusible par un fusible neuf du même format et du même calibre (valeurs indiquées sur le panneau arrière de l'appareil). Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
28 Entrée emergency
Connecteur Eurobloc symétrique pour système acoustique d'urgence (Eurobloc livré). Dès qu'arrive sur cette entrée un signal audio au niveau ligne, toutes les entrées micro et ligne sont coupées, et le signal d'urgence est envoyé directement sur les sorties ligne MASTER et ZONE. Les potentiomètres de réglage de volume des canaux de sortie MASTER et ZONE sont alors inactifs.
Cet ajustable permet de régler, avec un tournevis, le volume de diffusion du signal d'urgence.
30 REC OUTPUT L/R
Sortie stéréo (gauche/droite) asymétrique au niveau ligne, sur connecteurs RCA/cinch. Le signal envoyé sur la sortie REC est un mixage des signaux des entrées MIC 1 / 2, INPUT 1 - 4 et FOH. Son niveau de sortie ne dépend pas de la position du potentiomètre de volume de la sortie MASTER; le signal REC OUTPUT est prélevé avant les égaliseurs, il n'est donc pas corrigé.
Connecteurs, contrôles et indicateurs :
Entrée Eurobloc pour contact sec ou contrôleur de Mute (connecteur Eurobloc livré). À la fermeture du contact, tous les canaux d'entrée sont coupés (Mute), à l'exception du signal arrivant sur l'entrée EMERGENCY INPUT. La fonction Mute n'est disponible que sur la sortie MASTER.
32 SORTIE symétrique MASTER OUTPUT l/r
Sortie stéréo (gauche/droite) symétrique sur connecteurs XLR. Le signal envoyé sur la sortie MASTER est un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 4.
33 SORTIE MASTER OUTPUT l/r unbalanced
Sortie stéréo (gauche/droite) asymétrique sur connecteurs RCA/cinch. Le signal envoyé sur la sortie MASTER est un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 4.
34 SORTIE symétrique MASTER OUTPUT l/r
Sortie stéréo (gauche/droite) asymétrique sur connecteurs Eurobloc (livrés). Le signal envoyé sur la sortie MASTER est un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 4.
35 MASTER MAX LEVEL
Réglez, avec un tournevis, le niveau maximal que le signal de la sortie MASTER ne doit pas dépasser.
Sortie stéréo (gauche/droite) symétrique sur connecteurs XLR. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 4 (sélecteur n°21, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 2 à 4 (sélecteur n°21, ZONE SOURCE, en face avant, sur INPUT 2, 3 ou 4).
Sortie stéréo (gauche/droite) asymétrique sur connecteurs RCA/cinch. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des
entrées MIC 1 / 2 et INPUT 1 - 4 (sélecteur n°21, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 2 à 4 (sélecteur n°21, ZONE SOURCE, en face avant, sur INPUT 2, 3 ou 4).
38 ZONE OUTPUT symétrique
Sortie stéréo (gauche/droite) symétrique sur connecteurs Eurobloc (livrés). Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 4 (sélecteur n°21, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 2 à 4 (sélecteur n°21, ZONE SOURCE, en face avant, sur INPUT 2, 3 ou 4).
39 ZONE MAX LEVEL
Réglez, avec un tournevis, le niveau maximal que le signal de la sortie ZONE ne doit pas dépasser.
40 ZONE EQ HI
Correcteur d'aigus pour le canal de sortie ZONE. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
41 ZONE EQ LOW
Correcteur d'aigus pour le canal de sortie ZONE. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
42 ZONE 100 HZ HIGH PASS
Appuyer sur cette touche active un filtre passe-haut, atténuant les graves en dessous de 100 Hz.
43 ZONE MONO
Appuyer sur cette touche somme en mono le signal de sortie stéréo. Le signal mono est alors envoyé sur le canal gauche des sorties 36, 37 et 38.
Entrée stéréo symétrique au niveau ligne sur connecteurs jack 6,35 mm (gauche/droite). Pour connexion d'une source audio externe (par exemple, console de mixage).
Connecteurs, contrôles et indicateurs :
45 INPUT 4 CD l/r
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
Lorsque cette touche est enfoncée, c'est l'entrée FOH INPUT (44) qui est activée; sinon, c'est l'entrée CD (45).
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch. Si la touche 49 est enfoncée, un préampli Phono est inséré sur l'entrée, pour utilisation d'une platine vinyle. Si cette touche n'est pas enfoncée, vous pouvez utiliser une source audio au niveau ligne.
49 Sélecteur INPUT 2 - 3 phonos / LINE
Permet d'activer le préampli Phono sur l'entrée ligne 2 ou 3.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
52 MIC INPUT 1 - 2
Entrées Micro symétriques, sur jack 6,35 mm. Les deux entrées Micro fournissent une tension d'alimentation fantôme de 12 Volts.
53 T/O LEVEL
Cet ajustable permet de régler la sensibilité de la fonction Talkover (intensité de l'atténuation des sources en fonction du niveau du signal micro). La fonction Talkover est disponible sur les sorties ligne MASTER et ZONE (sélecteur SOURCE en position MIX).
Connecteurs, contrôles et indicateurs :
Ce port USB (protocole USB 1.1) permet d'utiliser le mixeur en tant qu'interface audio. Vous pouvez alors utiliser le ZONE 423 pour lire et enregistrer des données audio sur un ordinateur connecté, tournant sous Mac OS (Mac OS X 10.5 et ultérieurs) ou Windows (XP, Vista, 7, 8). Il n'est pas nécessaire d'installer des pilotes spécifiques. Après connexion du mixeur sur un des ports USB de l'ordinateur (protocole USB 1.1 ou USB 2.0), les pilotes nécessaires sont installés automatiquement, et le ZONE 423 apparaît sous le nom de "USB Audio CODEC" dans le tableau de bord Son du Mac ou le panneau de configuration du PC.
Le signal enregistré est le mixage de sortie, prélevé avant passage par le potentiomètre de réglage de niveau Master et le limiteur Max Level. La lecture audio s'effectue sur l'entrée Ligne INPUT 1. Pour ce faire, il suffit d'enfoncer la touche 55 sur le panneau arrière (position USB) et de ne pas appuyer sur la touche 8 en face avant (position LINE).
USB / LINE
Touche de sélection de source de signal pour le canal d'entrée INPUT 1. Lorsque cette touche est enfoncée, c'est le signal issu du port USB (54) qui est sélectionné; sinon, c'est le signal présent sur l'entrée ligne (51).
BORNE de MASSE
Cette borne à vis permet de brancher le câble de mise à la masse provenant d'une platine disque.
Exemple de câblage :
