VIBZ 6 - Table de mixage LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage analogique 6 canaux (LDVIBZ6) ou avec multieffet numérique intégré (LDVIBZ6D)
Nombre de canaux	6 (2 mono + 2 stéréo)
Entrées micro	2 x XLR symétriques avec alimentation fantôme +48V commutable
Entrées ligne mono (voies 1-2)	2 x jack 6,35 mm TRS symétriques
Entrées ligne stéréo (voies 3/4 et 5/6)	2 x paires de jacks 6,35 mm asymétriques (L compatible mono)
Entrée 2TK	1 x paire RCA (cinch) stéréo
Sorties principales	2 x jack 6,35 mm asymétriques (MAIN MIX OUT)
Sortie control room	2 x jack 6,35 mm (CTRL OUT)
Sortie casque	1 x jack 6,35 mm stéréo (impédance min. 30 ohms)
Sortie enregistrement	1 x paire RCA (cinch) (2TK OUT)
Départ effet/AUX	1 x jack 6,35 mm asymétrique (AUX SEND, post-fader)
Retour effet	1 x paire de jacks 6,35 mm TRS (ST RETURN)
Égaliseur voies mono (1-2)	3 bandes : Aigus (12 kHz), Médiums (2,5 kHz), Graves (80 Hz), +/-15 dB
Égaliseur voies stéréo (3/4, 5/6)	2 bandes : Aigus (12 kHz), Graves (80 Hz), +/-15 dB
Multieffet numérique (modèle LDVIBZ6D)	16 presets, commande mute au pied (footswitch optionnel)
Alimentation	18 V DC / 1 A, adaptateur externe fourni
Dimensions (L x H x P)	209 x 68 x 260 mm
Poids	1,45 kg
Température d'utilisation	0 °C à +45 °C
Hygrométrie ambiante	10 à 80 % (relative)
Entretien et nettoyage	Utiliser un chiffon sec. Ne pas ouvrir l'appareil. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l'eau, aux flammes, ni aux sources de chaleur. Utiliser des supports stables. Débrancher en cas d'orage.
Réparabilité	Confier toute réparation à un personnel qualifié. Ne contient aucune pièce réparable par l'utilisateur.
Garantie constructeur	Consulter www.adamhall.com pour les conditions de garantie.

FOIRE AUX QUESTIONS - VIBZ 6 LD Systems

Comment brancher un micro statique sur la VIBZ 6 ?

Branchez le micro sur une entrée XLR (voie 1 ou 2). Réglez le potentiomètre Gain au minimum, puis activez l’alimentation fantôme +48V (sélecteur n°37). Augmentez ensuite le gain progressivement jusqu’à ce que la LED Peak clignote occasionnellement.

Comment utiliser le multieffet intégré (modèle LDVIBZ6D) ?

Sélectionnez un preset avec le sélecteur DFX Presets (n°18). Réglez le niveau de retour effet avec le potentiomètre DFX to Main (n°19). Pour chaque voie, tournez le potentiomètre DFX (n°7 ou 14) pour envoyer le signal vers l’effet.

Puis-je brancher un clavier ou une guitare électrique ?

Oui, branchez un clavier sur les entrées ligne stéréo (voies 3/4 ou 5/6) en utilisant des câbles jack 6,35 mm. Pour une guitare non équilibrée, utilisez la voie 1 ou 2 en entrée jack, et réglez le Gain et l’égaliseur selon vos besoins.

Comment éviter la distorsion sur les voies ?

Réglez le Gain (voies 1-2) ou le niveau de la source (voies 3/4-5/6) de sorte que la LED Peak ne s’allume qu’occasionnellement. Si elle reste allumée en continu, réduisez le gain ou le niveau d’entrée.

Comment enregistrer le mix sur un ordinateur ?

Reliez la sortie 2TK OUT (RCA) à l’entrée ligne de votre ordinateur ou enregistreur. Utilisez le potentiomètre MAIN MIX (n°34) pour régler le niveau général.

Que faire si le son est trop faible ou absent ?

Vérifiez que tous les câbles sont correctement branchés. Assurez-vous que les potentiomètres Level des voies et MAIN MIX ne sont pas au minimum. Contrôlez que le bouton 2 TK IN TO MAIN/CTRL est dans la bonne position. Si vous utilisez un micro statique, activez l’alimentation fantôme +48V.

Puis-je monter la table de mixage sur un pied de micro ?

Oui, la face inférieure possède un insert fileté. Utilisez l’adaptateur optionnel LDVIBZMSADAPTOR pour la fixer sur un pied de micro standard.

Comment réinitialiser l’égaliseur ?

Tournez chaque potentiomètre d’égaliseur jusqu’au cran central. À cette position, l’égaliseur est inactif (aucune modification du signal).

Quel fusible utiliser en cas de remplacement ?

Ne remplacez le fusible que par un modèle identique en type et calibre. Si le fusible saute régulièrement, contactez un centre de réparation agréé.

Comment nettoyer la table de mixage ?

Débranchez l’appareil. Utilisez un chiffon sec pour essuyer la surface. N’utilisez jamais de liquide ou de produit chimique. Évitez que de l’eau ou des objets pénètrent à l’intérieur.

MODE D'EMPLOI VIBZ 6 LD Systems

CARACTÉRISTIQUES TECHNIQUES 30-31

DECLARATIONS

ESPAÑOL

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

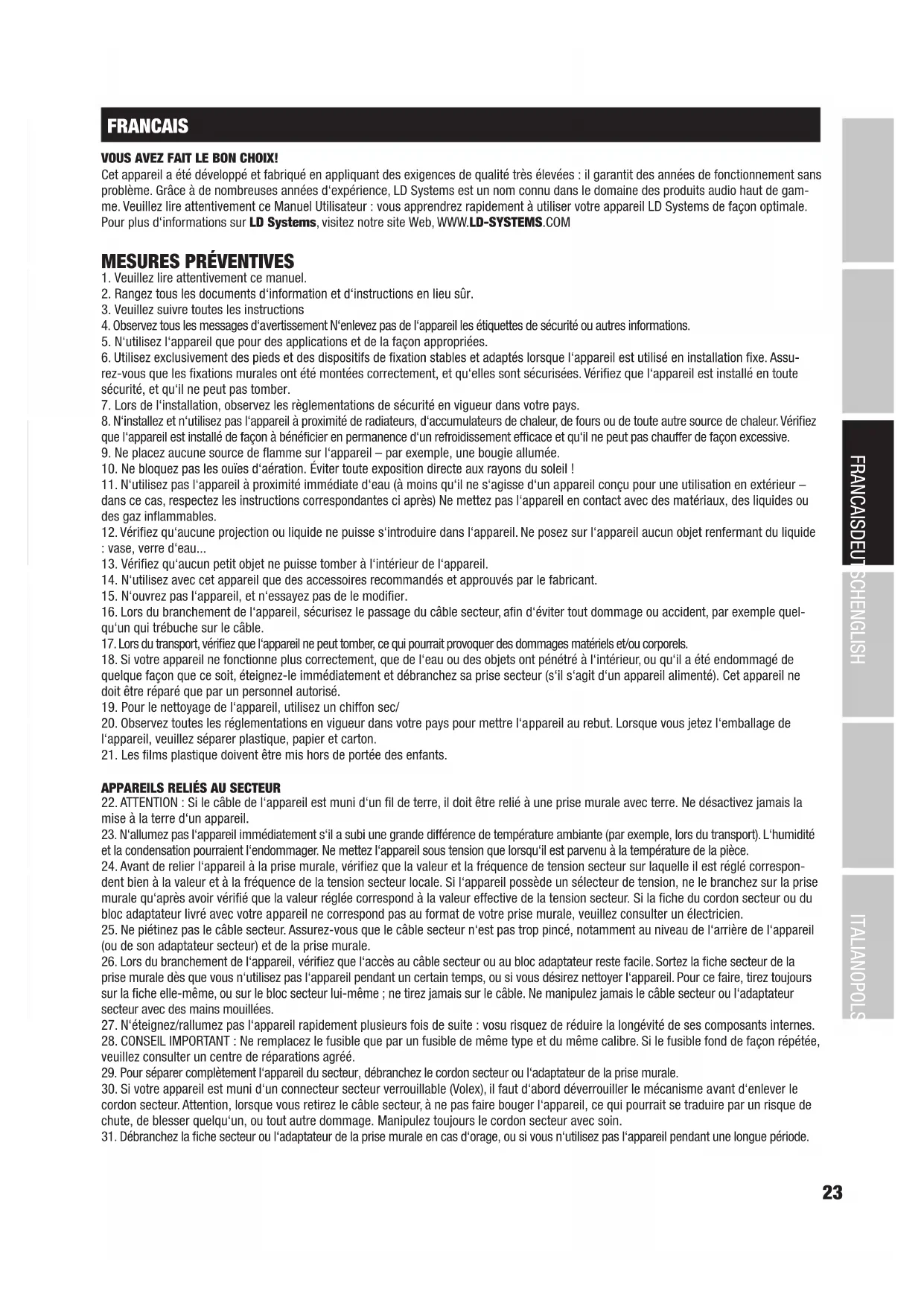

MESURES PRÉVENTIVES

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération. Éviter toute exposition directe aux rayons du soleil !
11. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.

ATTENTION ! NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

INTRODUCTION

Table de mixage 6 canaux LDVIBZ6

La VIBZ 6 est une table de mixage 6 canaux compacte, parfaitement adaptée aux besoins des artistes solo ou en duo, des petits groupes, du home studio et des installations. Elle offre 2 entrées Micro symétriques équipées de préamplis de haute qualité, une alimentation fantôme et des égaliseurs 3 bandes avec +/- 15 dB de gain, 2 entrées ligne stéréo avec correcteur grave/aigu compatibles mono et un départ effet. La section Master de la VIBZ 6 possède des sorties Monitor de niveau réglable et une sortie casque. La console possède de plus une entrée/ sortie pour enregistreur/lecteur ; elle est très facile à utiliser et possède un son d'une grande chaleur et très détaillé. L'alimentation externe se visse facilement sur la console.

Table de mixage 6 canaux avec multieffet numérique intégré

La VIBZ 6 est une table de mixage 6 canaux compacte, parfaitement adaptée aux besoins des artistes solo ou en duo, des petits groupes, du home studio et des installations fixes. Elle offre 2 entrées Micro symétriques équipées de préamplis de haute qualité, une alimentation fantôme et des égaliseurs 3 bandes avec +/- 15 dB de gain, 2 entrées ligne stéréo compatibles mono avec correcteur grave/aigu et un départ effet. La section Master de la VIBZ 6 possède des sorties Monitor de niveau réglable, une sortie casque et un multieffet numérique à 16 presets, avec possibilité de commutation au pied. La console possède de plus une entrée/sortie pour enregistreur/lecteur ; elle est très facile à utiliser et possède un son d'une grande chaleur et très détaillé. L'alimentation externe se visse facilement sur la console.

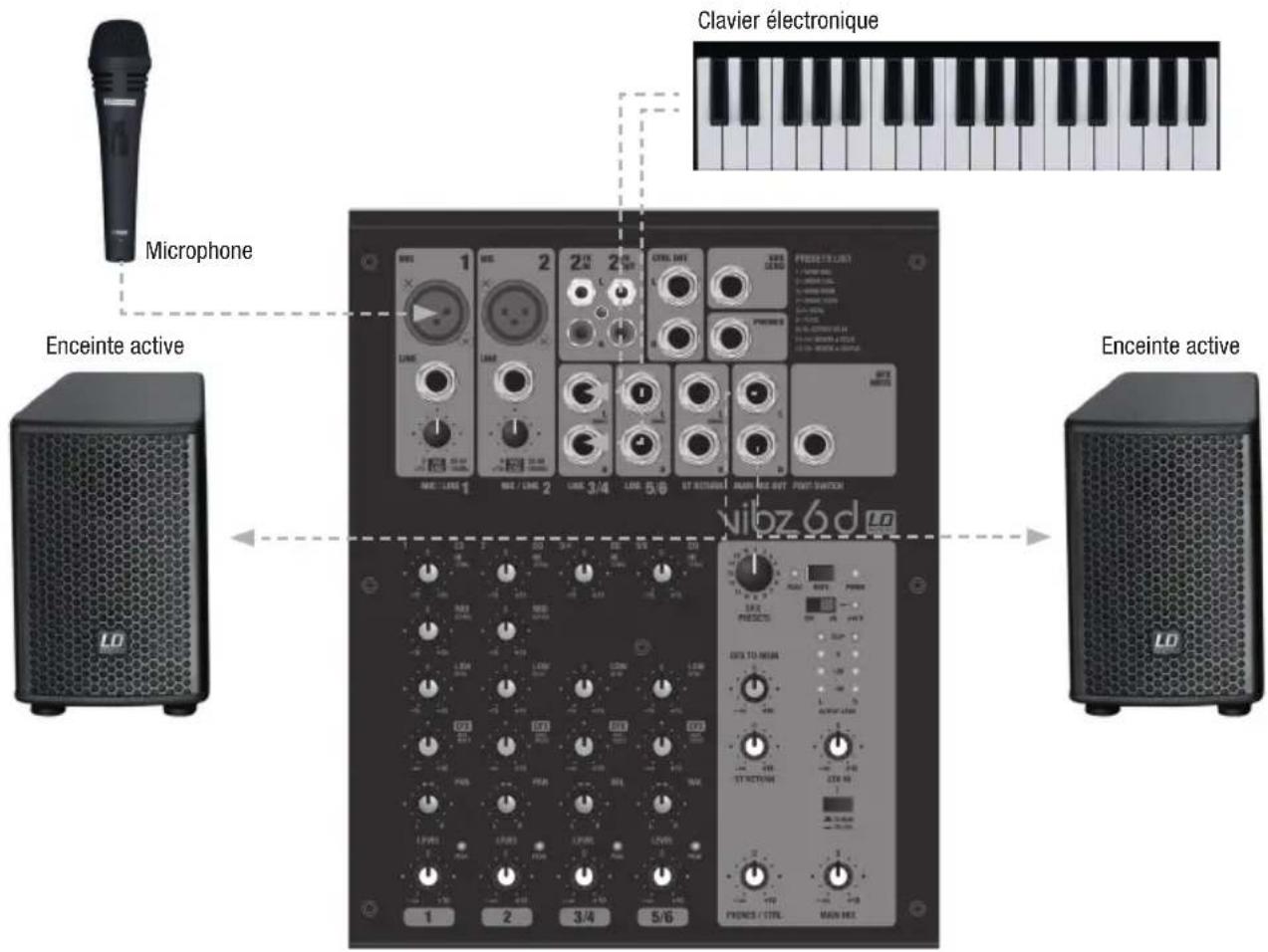

GUIDE DE PRISE EN MAIN RAPIDE AVEC EXEMPLE DE CÂBLAGE

1. Vérifiez que la table de mixage et tous les appareils à lui connecter sont éteints.
2. Connectez les appareils à la table de mixage, à l'aide de câbles adaptés.
3. Réglez les préamplis des voies mono 1 et 2 et tous les réglages de volume de voies LEVEL et MAIN MIX à la valeur minimale (potentiomètre tourné à fond à gauche). Réglez tous les potentiomètres d'égaliseurs en position médiane (crantée). Réglez le niveau (volume sonore) au minimum sur les enceintes actives. N'activez la tension fantôme (+48V) de la console de mixage que si vous utilisez un micro statique.
4. Allumez les appareils de votre installation selon l'ordre suivant : Microphone et claviers (ou autres sources audio), puis console de mixage, et enfin les enceintes actives.
5. Réglez le potentiomètre Gain des voies mono de façon à ce que la LED Peak de la voie ne s'allume qu'occasionnellement sur les crêtes de signal. Si la LED Peak s'allume de façon continue, réduisez le gain sur le préampli d'entrée.
6. Voies 3/4 et 5/6 : Réglez le niveau de sortie du clavier (ou de toute autre source de signal) de façon à ce que la LED Peak de la voie ne s'allume qu'occasionnellement. Évitez d'allumer la LED Peak de façon continue.
7. Tournez le potentiomètre de gain (LEVEL) des voies que vous utilisez et celui des généraux (MAIN MIX) jusqu'en position «3 heures».
8. En présence des signaux audio (voix, chant, claviers...), montez le volume sur les enceintes actives jusqu'à obtenir le niveau sonore désiré.
9. Vous pouvez à présent procéder au réglage fin du volume de chaque voie, des égaliseurs et des effets (modèle LDVIBZ6D uniquement).

CONSEIL : Pour éteindre les appareils de votre installation, procédez selon l'ordre suivant : Réglez tout d'abord le volume des enceintes actives au minimum, puis éteignez-les ; vous pouvez ensuite éteindre la console de mixage puis les appareils qui lui sont connectés.

CONNECTEURS, CONTRÔLES ET INDICATEURS

Entrées mono symétriques pour les canaux 1 et 2, sur embases XLR 3 points pour connexion d'un microphone. Une alimentation fantôme 48 volts est disponible pour utilisation de micros statiques ; elle s'applique aux deux embases XLR simultanément (sélecteur n°37). Pour brancher les microphones statiques, veuillez régler le potentiomètre Gain (n°3) au minimum, en le tournant à fond à gauche, puis branchez le microphone et activez le sélecteur. Procédez dans l'ordre inverse pour les débrancher.

2 ENTRÉES LIGNE VOIES 1 / 2

Entrées mono symétriques pour les canaux 1 et 2, sur embase jack 6,35 mm, pour connexion d'une source audio au niveau ligne. Avant de brancher/débrancher la source de signal, veuillez régler le potentiomètre Gain (n°3) au minimum, en le tournant à fond à gauche.

3 GAIN VOIES 1 / 2

Réglage de préamplification de l'entrée micro, gain de 0 à 50 dB, ou de la sensibilité de l'entrée ligne, de +15 à -35 dBu. Réglez le potentiomètre de gain de façon à ce que la LED Peak de la voie ne clignote qu'occasionnellement. Évitez d'allumer la LED Peak de façon continue. Pour ce faire, réduisez le gain sur le préampli micro (ou la sensibilité de l'entrée ligne).

4 ÉGALISEUR AIGUS VOIES 1 / 2

Égaliseur d'aigus pour la voie 1 ou 2 (fréquence centrale 12 kHz, +/-15 dB). Tourner le potentiomètre vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

5 ÉGALISEUR MÉDIUM VOIES 1 / 2

Égaliseur de médiums pour la voie 1 ou 2 (fréquence centrale 2,5 kHz, +/-15 dB). Tourner le potentiomètre vers la gauche pour baisser les médiums, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

6 ÉGALISEUR GRAVES VOIES 1 / 2

Égaliseur de graves pour la voie 1 ou 2 (fréquence centrale 80 Hz, +/-15 dB). Tourner le potentiomètre vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

7 DÉPART EFFET DFX / AUX POST FADER VOIES 1 / 2

Réglage de niveau du départ effet, signal prélevé sur la voie 1 ou 2, envoyé sur le multieffet interne (modèle LDVIBZ6D uniquement) ou sur un effet externe. Ce signal est prélevé après fader, donc après réglage de volume. Reliez votre multieffet externe à la sortie ligne AUX SEND (n°36).

8 PAN L / R VOIES 1 / 2

Ce potentiomètre de panoramique permet de placer le signal de la voie correspondante où vous le désirez dans l'image stéréo (en position centrale, le signal est envoyé à part égale sur le côté gauche et le côté droit).

9 LED PEAK VOIES 1 / 2

Dès que la LED rouge s'allume, c'est que l'entrée de la console approche la limite de la distorsion. Réglez le potentiomètre de gain (n°3) de façon à ce que la LED Peak de la voie ne clignote qu'occasionnellement, sur les crêtes de signal. Évitez d'allumer la LED Peak de façon continue. Pour ce faire, réduisez le gain sur le préampli micro (ou la sensibilité de l'entrée ligne).

10 POTENTIOMÈTRE LEVEL VOIES 1 / 2

Réglage de volume pour les voies d'entrée 1 et 2. Tournez le potentiomètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baisser.

11 ENTRÉES LINE IN L / R VOIES 3/4 ET 5/6

Entrées asymétriques sur jack 6,35 mm correspondant à la voie stéréo 3/4 ou 5/6, pour connexion de sources stéréo au niveau ligne (exemple : claviers). Si seul le canal gauche (L) est utilisé, la voie fonctionne en mono.

12 ÉGALISEUR AIGUS VOIES 3/4 ET 5/6

Égaliseur d'aigus pour la voie 3/4 ou 5/6 (fréquence centrale 12 kHz, +/-15 dB). Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

13 ÉGALISEUR GRAVES VOIES 3/4 ET 5/6

Égaliseur de graves pour la voie 3/4 ou 5/6 (fréquence centrale 80 Hz, +/-15 dB). Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

14 DÉPART EFFET DFX / AUX POST FADER VOIES 3/4 ET 5/6

Réglage de niveau du départ effet, signal prélevé sur la voie 3/4 ou 5/6, envoyé sur le multieffet interne (modèle LDVIBZ6D uniquement) ou sur un effet externe. Ce signal est prélevé après fader, donc après réglage de volume. Reliez votre multieffet externe à la sortie ligne AUX SEND (n°36).

15 POTENTIOMÈTRE BAL L / R VOIES 3/4 ET 5/6

Le potentiomètre Balance permet de modifier l'équilibre entre le canal gauche et le canal droit de la source stéréo. Si vous utilisez la voie en mono (jack uniquement dans l'entrée L), le potentiomètre de Balance devient un potentiomètre de panoramique.

16 LED PEAK VOIES 3/4 ET 5/6

Dès que la LED rouge s'allume, c'est que l'entrée de la voie correspondante approche la limite de la distorsion. Réglez le niveau de sortie de la source de façon à ce que la LED Peak de la voie ne clignote qu'occasionnellement, sur les crêtes de signal. Évitez d'allumer la LED Peak de façon continue.

17 POTENTIOMÈTRE LEVEL VOIES 3/4 ET 5/6

Réglage de volume pour les voies d'entrée 3/4 et 5/6. Tournez le potentiomètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baisser.

18 PRESETS DFX (LDVIBZ6D UNIQUEMENT)

16 Presets d'effets différents sont disponibles. Pour sélectionner l'un d'entre eux, tournez le sélecteur correspondant.

Réglage de niveau du retour du multieffet intégré sur les généraux. Tournez le potentiomètre vers la droite pour augmenter le niveau d'effet, vers la gauche pour le baisser.

20 LED PEAK DFX (LDVIBZ6D UNIQUEMENT)

Dès que la LED rouge s'allume, c'est que l'entrée du multieffet est à la limite de la distorsion. Réglez les potentiomètres de départ effet des voies (n°7, n°14) de façon à ce que la LED Peak ne s'allume qu'occasionnellement.

21 TOUCHE DFX MUTE (LDVIBZ6D UNIQUEMENT)

Pour couper le multieffet interne, appuyez brièvement sur la touche DFX Mute ; même principe pour désactiver le Mute. Lorsque la fonction Mute est active, la LED Peak du multieffet reste allumée en permanence.

22 ENTRÉE FOOTSWITCH DFX MUTE (LDVIBZ6D UNIQUEMENT)

Jack 6,35 mm pour connexion d'une pédale de Footswitch (sélecteur au pied), afin de télécommander la fonction Mute du multieffet interne (activation/désactivation).

23 LISTE DES EFFETS (LDVIBZ6D UNIQUEMENT)

Liste des programmes d'effet disponibles dans le multieffet interne.

24 ST RETURN L / R

Entrée ligne stéréo asymétrique sur jacks 6,35 mm, pour branchement d'un effet externe (si seul le canal gauche est utilisé, l'entrée fonctionne en mono), ou de toute source (lecteur) stéréo. Pour récupérer le signal d'entrée du multieffet, utilisez la sortie AUX SEND. Dès que vous utilisez la sortie AUX SEND (insertion d'un jack), le multieffet interne (LDVIBZ6D uniquement) est coupé automatiquement ; il n'est donc plus disponible.

25 ST RETURN

Réglage du niveau de retour stéréo sur l'entrée ligne ST RETURN (n°24). Tournez le potentiomètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baisser.

26 PHONES

Prise casque sur connecteur jack 6,35 mm stéréo. Pour écoute du signal des généraux stéréo MAIN MIX. Le réglage du volume d'écoute s'effectue par l'intermédiaire du potentiomètre PHONES / CTRL (n°28) ; il est indépendant de la position du fader MAIN MIX. Utilisez un casque d'une impédance d'au moins 30 ohms, et veillez à ne pas dépasser un niveau d'écoute confortable, afin d'éviter tout dommage auditif.

27 CTRL OUT L / R

Sortie stéréo asymétrique au niveau ligne sur connecteurs jack 6,35 mm pour branchement d'enceintes actives etc. Ce signal est identique à celui des généraux stéréo (MAIN MIX). Le réglage de niveau s'effectue par l'intermédiaire du potentiomètre PHONES / CTRL (n°28), et il est indépendant de la position du fader MAIN MIX.

28 PHONES / CTRL

Potentiomètre de réglage de niveau de la sortie ligne stéréo CTRL (n°27) et de la sortie casque PHONES (n°26). En particulier lors d'une écoute au casque, veillez à ne pas dépasser un niveau d'écoute confortable, afin d'éviter tout dommage auditif.

29 2 TK IN

Entrée ligne asymétrique sur connecteurs RCA/cinch, pour branchement d'une source de signal externe (lecteur MP3, ordinateur portable...).

30 2 TK IN LEVEL

Réglage de niveau de l'entrée ligne stéréo 2 TK IN (n°29). Tournez le potentiomètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baisser.

31 2 TK IN TO MAIN / TO CTRL

Ce sélecteur permet d'envoyer le signal arrivant sur l'entrée ligne stéréo 2TK IN sur la sortie stéréo ligne MAIN MIX OUT (touche non enfoncée, position TO MAIN), ou sur la sortie ligne stéréo CTRL OUT et la sortie casque PHONES (touche enfoncée, position TO CTRL).

32 MAIN MIX OUT

Sortie stéréo asymétrique au niveau ligne sur connecteurs jack 6,35 mm, pour connexion d'un système de sonorisation actif. Application : restitution du signal mixé.

33 2 TK OUT

Sortie ligne asymétrique sur connecteurs RCA/cinch, pour branchement à un enregistreur externe (ordinateur portable...). Application : enregistrement du signal mixé.

34 MAIN MIX

Réglage de niveau du signal des sorties stéréo MAIN MIX OUT (n°32) et 2 TK OUT (n°33). Tournez le potentiomètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baisser. Avant mise sous tension de la sonorisation connectée, réglez le volume au minimum (potentiomètre à fond à gauche).

35 OUTPUT METER

Échelle de 4 LED pour visualisation du niveau du signal sur les généraux stéréo. Afin d'éviter toute distorsion, réduisez le niveau de sortie dès que la LED rouge CLIP s'allume.

36 AUX SEND

Sortie ligne mono asymétrique sur jack 6,35 mm, pour alimenter un multieffet externe (départ POST, prélevé après fader). LDVIBZ6D : Dès que vous insérez un jack dans la sortie jack AUX SEND, le multieffet interne est coupé automatiquement : il n'est donc pas utilisable.

37 +48V ON / OFF

Tension d'alimentation fantôme 48 volts continue, permettant d'utiliser des microphones statiques haut de gamme. Placez le sélecteur en position ON (la LED rouge s'allume) pour activer la tension d'alimentation fantôme sur les entrées micro XLR ; en position OFF pour la désactiver (la LED rouge s'éteint). N'activez l'alimentation fantôme qu'après avoir branché le microphone, et désactivez-la avant de le débrancher. Lors de ces phases, réglez le potentiomètre de volume des voies mono 1 et 2 au minimum (à fond à gauche).

38 DC ADAPTOR IN

Connecteur à visser pour la tension d'alimentation de l'appareil. Nous vous conseillons d'utiliser exclusivement le bloc secteur livré, afin d'éviter d'endommager la table de mixage. N'allumez la table de mixage qu'après avoir branché le bloc secteur à la prise murale puis le connecteur de celui-ci dans la console. La valeur sélectionnée doit évidemment correspondre à celle de votre tension secteur !

39 POWER ON / OFF

Interrupteur On/Off pour la tension d'alimentation de l'appareil.

40 LED POWER

La LED Power s'allume lorsque l'appareil est correctement relié au secteur et sous tension.

Conseil : Vous trouverez sur le fond de la table de mixage un insert fileté permettant son montage sur un pied de micro, via l'adaptateur optionnel LDVIBZMSADAPTOR.

Référence Modèle : LDVIBZ6 LDVIBZ6D

Type de Produit : Table de mixage analogique Table de mixage analogique
Utilisation : compatible sonorisation ou enregistrement compatible sonorisation ou enregistrement
Nombre de Canaux : 6 6
Voies mono :
Nombre de Voies Micro/Ligne Mono : 2 2
Connecteurs Entrée Micro/Ligne Mono : jack 6,35 mm TRS, XLR jack 6,35 mm TRS, XLR
Type d'entrée mono :	symétrie électronique, composants discrets	symétrie électronique, composants discrets
Réponse en Fréquence Entrée Micro Mono :	10 Hz - 45 kHz	10 Hz - 45 kHz
Gain d'Entrée sur Entrée Micro Mono :	50 dB	50 dB
Séparation des Canaux :	62 dB	62 dB
THD sur Entrée Micro Mono :	0,0058% 0,0058%
Impédance d'Entrée Micro Mono :	4 kohms	4 kohms
Rapport Signal/Bruit Entrée Micro Mono :	113 dB	113 dB
Type d'entrée Ligne mono :	symétrie électronique, composants discrets	symétrie électronique, composants discrets
Gain d'Entrée sur Entrée Ligne Mono :	50 dB	50 dB
THD sur Entrée Ligne Mono :	0,0045% 0,0045%
Impédance Entrée Ligne Mono :	21 kohms	21 kohms
Rapport Signal/Bruit Entrée Ligne Mono :	116 dB	116 dB
Égaliseur Aigus Voie Mono :	+/- 15 dB à 12 kHz	+/- 15 dB à 12 kHz
Égaliseur Médiums Voie Mono :	+/- 15 dB à 2,5 kHz	+/- 15 dB à 2,5 kHz
Égaliseur Graves Voie Mono :	+/- 15 dB à 80 Hz	+/- 15 dB à 80 Hz
Alimentation Fantôme :	Tension continue 48 Volts commutable sur entrées XLR	Tension continue 48 Volts commutable sur entrées XLR
Contrôles sur voies mono 1 - 2 :	Level, EQ Hi, EQ Mid, EQ Low, Max. Level	Level, EQ Hi, EQ Mid, EQ Low, Max. Level
Voies Stéréo :
Nombre de Voies d'Entrée Ligne Stéréo :	2 2
Connecteurs Entrée Ligne Stéréo :	2 x jack TRS 6,35 mm (L compatible mono, R)	2 x jack TRS 6,35 mm (L compatible mono, R)
Type Entrée Ligne Stéréo :	Asymétrique	Asymétrique
Réponse en Fréquence Entrée Ligne Stéréo :	10 Hz - 45 kHz	10 Hz - 45 kHz
Gain d'Entrée sur Entrée Ligne Stéréo :	50 dB	50 dB
Séparation des Canaux :	62 dB	62 dB
THD sur Entrée Ligne Stéréo :	0,0045% 0,0045%
Impédance d'Entrée Ligne Stéréo :	3,7 kohms	3,7 kohms
Rapport S/B Entrée Ligne Stéréo :	116 dB	116 dB
Égaliseur Aigus Voie Stéréo :	+/- 15 dB à 12 kHz	+/- 15 dB à 12 kHz
Égaliseur Graves Voie Stéréo :	+/- 15 dB à 80 Hz	+/- 15 dB à 80 Hz
Contrôles sur les voies 3/4 - 5/6	EQ Hi, EQ Low, Aux, Bal, Level	EQ Hi, EQ Low, DFX, Bal, Level
Section Généraux :
Nombre de Départs AUX/Effet :	1 1
Connecteurs Départ AUX/Effet :	jack 6,35 mm asymétrique	jack 6,35 mm asymétrique
Nombre de Retours AUX/Effet :	1 1
Connecteurs Retour AUX/Effet :	2 x jack TRS 6,35 mm	2 x jack TRS 6,35 mm
Sortie 2 TK :	1, stéréo	1, stéréo
Connecteurs Sortie stéréo 2 TK :	2 x RCA (cinch)	2 x RCA (cinch)
Entrée 2 TK:	1, stéréo	1, stéréo
Connecteurs Entrée stéréo 2 TK :	2 x RCA (cinch)	2 x RCA (cinch)
Sortie Stéréo Généraux Asymétrique : 1 1
Connecteur Sortie Généraux Asymétrique :	2 x jacks 6,35 mm asymétriques	2 x jacks 6,35 mm asymétriques
Impédance Sortie Généraux Asymétrique : 120 ohms 120 ohms
Niveau Maximal Sortie Généraux Asymétrique :	+20 dBV +20 dBV
Nombre de Sorties Stéréo Control Room : 1 1
Connecteurs Sortie Stéréo Control Room : 2 x jack 6,35 mm 2 x jack 6,35 mm
Sortie Casque : 1 1
Connecteur Sortie Casque :	jack stéréo 6,35 mm	jack stéréo 6,35 mm
Impédance minimale casque :	30 ohms 30 ohms
Processeur d'Effet Numérique Intégré :	n/a	oui
Nombre de Presets :	n/a	16
Sélecteur au Pied DFX Mute :	n/a	jack 6,35 mm (pédale Footswitch en option)
Contrôles Section Généraux :	ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL, Phantom Power +48V, Main Mix, Power	DFX Presets, DFX Mute, DFX to Main, ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL, Phantom Power +48V, Main Mix, Power
Caractéristiques Générales :
Indicateurs :	Peak (écrêtage sur la voie), Power, alimentation fantôme, échelle 2 x 4 LED pour visualisation niveau généraux	Peak (écrêtage sur la voie), Effect Peak (écrêtage en entrée du multieffet interne), Power, alimentation fantôme, échelle 2 x 4 LED pour visualisation niveau généraux
Alimentation :	18V DC / 1A, alimentation externe (livrée)	18V DC / 1A, alimentation externe (livrée)
Température d'utilisation :	0°C à +45°C	0°C à +45°C
Taux d'hygrométrie ambiante :	10 à 80% (relative)	10 à 80% (relative)
Largeur : 209 mm	209 mm
Hauteur :	68 mm	68 mm
Profondeur :	260 mm	260 mm
Masse :	1,45 kg	1,45 kg
Divers :	Adaptateur pour montage sur pied de micro en option (LDVIBZMSADAPTOR)	Adaptateur pour montage sur pied de micro en option (LDVIBZMSADAPTOR)

DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

CONFORMITÉ CE

La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) : R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].

Adam Hall GmbH déclare par la présente que ce type d'équipement radio est conforme à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante

Adresse Internet disponible : www.adamhall.com/compliance/

Le présent document peut contenir des erreurs d'impression ainsi que des fautes et peut faire l'objet de modifications, y compris techniques.

ESPAÑOL
