| Type de produit | Table de mixage analogique 8 canaux |
| Nombre de canaux | 8 (4 mono + 3 stéréo) |
| Entrées micro/ligne mono | 4 canaux (XLR symétrique + jack 6,35 mm TRS) |
| Entrées ligne stéréo | 3 canaux (jack 6,35 mm asymétrique) |
| Alimentation fantôme | +48 V commutable sur entrées XLR |
| Filtre passe-haut (Low Cut) | 95 Hz, commutable (voies 1-4) |
| Compresseur | Sur voies 1 et 2, réglable |
| Égaliseur | 3 bandes (Hi: 12 kHz, Mid: 2,5 kHz, Low: 80 Hz) ±15 dB |
| Effets intégrés | Multieffet numérique 24 bits, 100 presets |
| Sorties | MAIN MIX (jack L/R), CTRL OUT (jack L/R), casque (jack), 2 TK OUT (RCA) |
| Entrées/sorties supplémentaires | 2 TK IN (RCA), AUX SEND, ST RETURN, insert (voies 1-2) |
| Indicateurs LED | Peak par voie, Peak effet, niveau général (2x8), alimentation, +48 V |
| Alimentation | Adaptateur secteur externe 18 V DC / 1 A |
| Dimensions (L x H x P) | 265 x 77 x 350 mm |
| Poids | 2,3 kg |
| Température d'utilisation | 0 °C à +45 °C |
| Hygrométrie ambiante | 10 à 80 % HR |
| Montage sur pied micro | Possible via adaptateur optionnel LDVIBZMSADAPTOR |
| Entretien et nettoyage | Utiliser un chiffon sec; ne pas ouvrir l'appareil |
| Sécurité | Ne pas exposer à l'eau ou aux flammes; débrancher en cas d'orage |
| Garantie et réparabilité | Garantie fabricant selon conditions Adam Hall; réparation par personnel qualifié |
FOIRE AUX QUESTIONS - VIBZ 8 LD Systems
Quels types de microphones puis-je brancher sur la VIBZ 8 ?

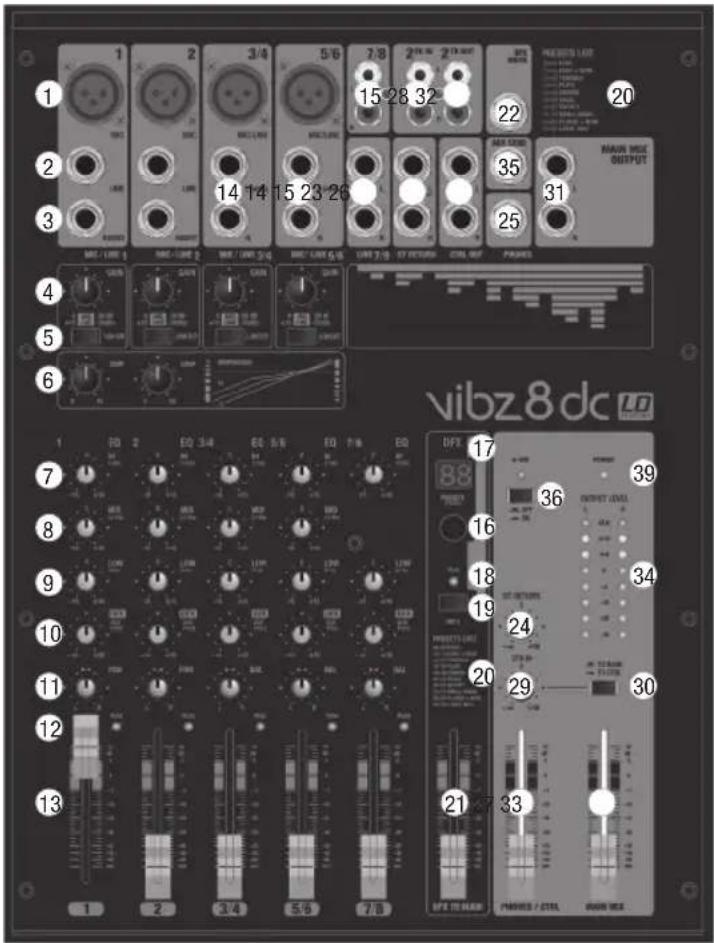

Vous pouvez brancher des microphones dynamiques ou statiques (à condensateur) via les entrées XLR. Pour les micros statiques, activez l'alimentation fantôme +48V à l'aide du sélecteur n°36 après avoir branché le micro et réglé le gain au minimum.
Comment utiliser le compresseur intégré ?
Le compresseur est disponible sur les voies 1 et 2. Tournez le potentiomètre COMPRESSOR (n°6) vers la droite pour augmenter la compression. À fond à gauche, il est désactivé. Il réduit la dynamique et améliore la présence du signal.
Puis-je connecter un processeur d'effets externe ?
Oui, utilisez la sortie AUX SEND (n°35) pour envoyer le signal vers un processeur externe, puis récupérez le signal traité via l'entrée ST RETURN (n°23). Dès qu'un jack est inséré dans AUX SEND, le multieffet interne est désactivé.
Comment régler les niveaux pour éviter la distorsion ?
Ajustez le gain (n°4) de chaque voie pour que la LED Peak (n°12) ne s'allume qu'occasionnellement. Si elle reste allumée en continu, réduisez le gain. Utilisez également l'échelle de niveau général (OUTPUT LEVEL, n°34) pour éviter que la LED CLIP rouge ne s'allume.
Que faire si le son est trop grave ou trop aigu ?
Utilisez l'égaliseur 3 bandes de chaque voie : aigus à 12 kHz, médiums à 2,5 kHz et graves à 80 Hz, avec une plage de ±15 dB. Tournez les potentiomètres vers la droite pour augmenter, vers la gauche pour diminuer. En position centrale (crantée), l'égaliseur est inactif.
Comment activer l'alimentation fantôme +48V ?
Placez le sélecteur +48V (n°36) en position ON. La LED rouge s'allume. Assurez-vous d'abord que le microphone est branché et que le gain est au minimum. Ne débranchez pas le micro avec l'alimentation activée.
Quels sont les effets disponibles dans le multieffet interne ?
Le multieffet offre 100 presets incluant réverbérations, délais, chorus, flanger, etc. Tournez le sélecteur PRESETS DFX (n°16) pour choisir un effet (les chiffres clignotent), puis appuyez pour valider (les chiffres cessent de clignoter).
Puis-je enregistrer le mix directement ?
Oui, utilisez la sortie 2 TK OUT (n°32) sur prises RCA pour envoyer le signal mixé vers un enregistreur ou un ordinateur. Le niveau est contrôlé par le fader MAIN MIX (n°33).
Comment brancher un casque ?
Connectez votre casque (impédance ≥ 30 ohms) à la prise PHONES (n°25). Réglez le volume avec le potentiomètre PHONES/CTRL (n°27). Attention aux niveaux sonores élevés pour préserver votre audition.
Que faire si la table ne s'allume pas ?
Vérifiez que l'adaptateur secteur (18V DC / 1A) est correctement branché à la prise DC ADAPTOR IN (n°37) et à une prise murale fonctionnelle. Assurez-vous que l'interrupteur POWER (n°38) est en position ON. Si la LED POWER (n°39) ne s'allume pas, vérifiez le fusible ou contactez un réparateur agréé.
