VIBZ 8 - Mikser LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Analogowy mikser 8-kanałowy
Liczba kanałów	8 (4 mono + 3 stereo)
Wejścia mikrofonowe/liniowe mono	4 kanały (XLR symetryczne + jack 6,35 mm TRS)
Wejścia liniowe stereo	3 kanały (jack 6,35 mm niesymetryczne)
Zasilanie fantomowe	+48 V przełączane na wejściach XLR
Filtr górnoprzepustowy (Low Cut)	95 Hz, przełączane (kanały 1-4)
Kompresor	Na kanałach 1 i 2, regulowany
Korektor	3-pasmowy (Hi: 12 kHz, Mid: 2,5 kHz, Low: 80 Hz) ±15 dB
Efekty wbudowane	Wieloefekt cyfrowy 24-bitowy, 100 presetów
Wyjścia	MAIN MIX (jack L/R), CTRL OUT (jack L/R), słuchawkowe (jack), 2 TK OUT (RCA)
Dodatkowe wejścia/wyjścia	2 TK IN (RCA), AUX SEND, ST RETURN, insert (kanały 1-2)
Wskaźniki LED	Peak na kanał, Peak efektu, poziom ogólny (2x8), zasilanie, +48 V
Zasilanie	Zewnętrzny zasilacz 18 V DC / 1 A
Wymiary (szer. x wys. x gł.)	265 x 77 x 350 mm
Waga	2,3 kg
Temperatura pracy	0°C do +45°C
Wilgotność otoczenia	10 do 80% RH
Montaż na statywie mikrofonowym	Możliwe przez opcjonalny adapter LDVIBZMSADAPTOR
Konserwacja i czyszczenie	Używać suchej szmatki; nie otwierać urządzenia
Bezpieczeństwo	Nie wystawiać na działanie wody lub ognia; odłączyć podczas burzy
Gwarancja i naprawialność	Gwarancja producenta według warunków Adam Hall; naprawa przez wykwalifikowany personel

Często zadawane pytania - VIBZ 8 LD Systems

Jakie typy mikrofonów mogę podłączyć do VIBZ 8?

Można podłączyć mikrofony dynamiczne lub statyczne (pojemnościowe) przez wejścia XLR. W przypadku mikrofonów pojemnościowych należy włączyć zasilanie fantomowe +48V za pomocą przełącznika nr 36 po podłączeniu mikrofonu i ustawieniu wzmocnienia na minimum.

Jak używać wbudowanego kompresora?

Kompresor jest dostępny na kanałach 1 i 2. Obróć pokrętło COMPRESSOR (nr 6) w prawo, aby zwiększyć kompresję. W lewym skrajnym położeniu jest wyłączony. Zmniejsza dynamikę i poprawia obecność sygnału.

Czy mogę podłączyć zewnętrzny procesor efektów?

Tak, użyj wyjścia AUX SEND (nr 35), aby wysłać sygnał do zewnętrznego procesora, a następnie odbierz przetworzony sygnał przez wejście ST RETURN (nr 23). Po włożeniu jacka do AUX SEND wewnętrzny wieloefekt zostaje wyłączony.

Jak ustawić poziomy, aby uniknąć zniekształceń?

Ustaw wzmocnienie (nr 4) każdego kanału tak, aby dioda Peak (nr 12) zapalała się tylko sporadycznie. Jeśli świeci się stale, zmniejsz wzmocnienie. Korzystaj również ze skali poziomu ogólnego (OUTPUT LEVEL, nr 34), aby uniknąć zapalenia się czerwonej diody CLIP.

Co zrobić, jeśli dźwięk jest zbyt niski lub zbyt wysoki?

Użyj 3-pasmowego korektora każdego kanału: wysokie tony 12 kHz, średnie 2,5 kHz, niskie 80 Hz, zakres ±15 dB. Obróć pokrętła w prawo, aby zwiększyć, w lewo, aby zmniejszyć. W pozycji środkowej (z zaczepem) korektor jest nieaktywny.

Jak włączyć zasilanie fantomowe +48V?

Ustaw przełącznik +48V (nr 36) w pozycji ON. Zapali się czerwona dioda LED. Upewnij się najpierw, że mikrofon jest podłączony, a wzmocnienie ustawione na minimum. Nie odłączaj mikrofonu przy włączonym zasilaniu.

Jakie efekty są dostępne w wewnętrznym wieloefekcie?

Wieloefekt oferuje 100 presetów, w tym pogłosy, opóźnienia, chorus, flanger itp. Obróć selektor PRESETS DFX (nr 16), aby wybrać efekt (cyfry migają), a następnie naciśnij, aby zatwierdzić (cyfry przestają migać).

Czy mogę nagrać miks bezpośrednio?

Tak, użyj wyjścia 2 TK OUT (nr 32) na złączach RCA, aby wysłać zmiksowany sygnał do rejestratora lub komputera. Poziom jest kontrolowany przez suwak MAIN MIX (nr 33).

Jak podłączyć słuchawki?

Podłącz słuchawki (impedancja ≥ 30 omów) do gniazda PHONES (nr 25). Ustaw głośność za pomocą pokrętła PHONES/CTRL (nr 27). Uważaj na wysokie poziomy dźwięku, aby chronić słuch.

Co zrobić, jeśli mikser nie włącza się?

Sprawdź, czy zasilacz (18V DC / 1A) jest prawidłowo podłączony do gniazda DC ADAPTOR IN (nr 37) i do działającego gniazdka ściennego. Upewnij się, że przełącznik POWER (nr 38) jest w pozycji ON. Jeśli dioda POWER (nr 39) nie świeci, sprawdź bezpiecznik lub skontaktuj się z autoryzowanym serwisem.

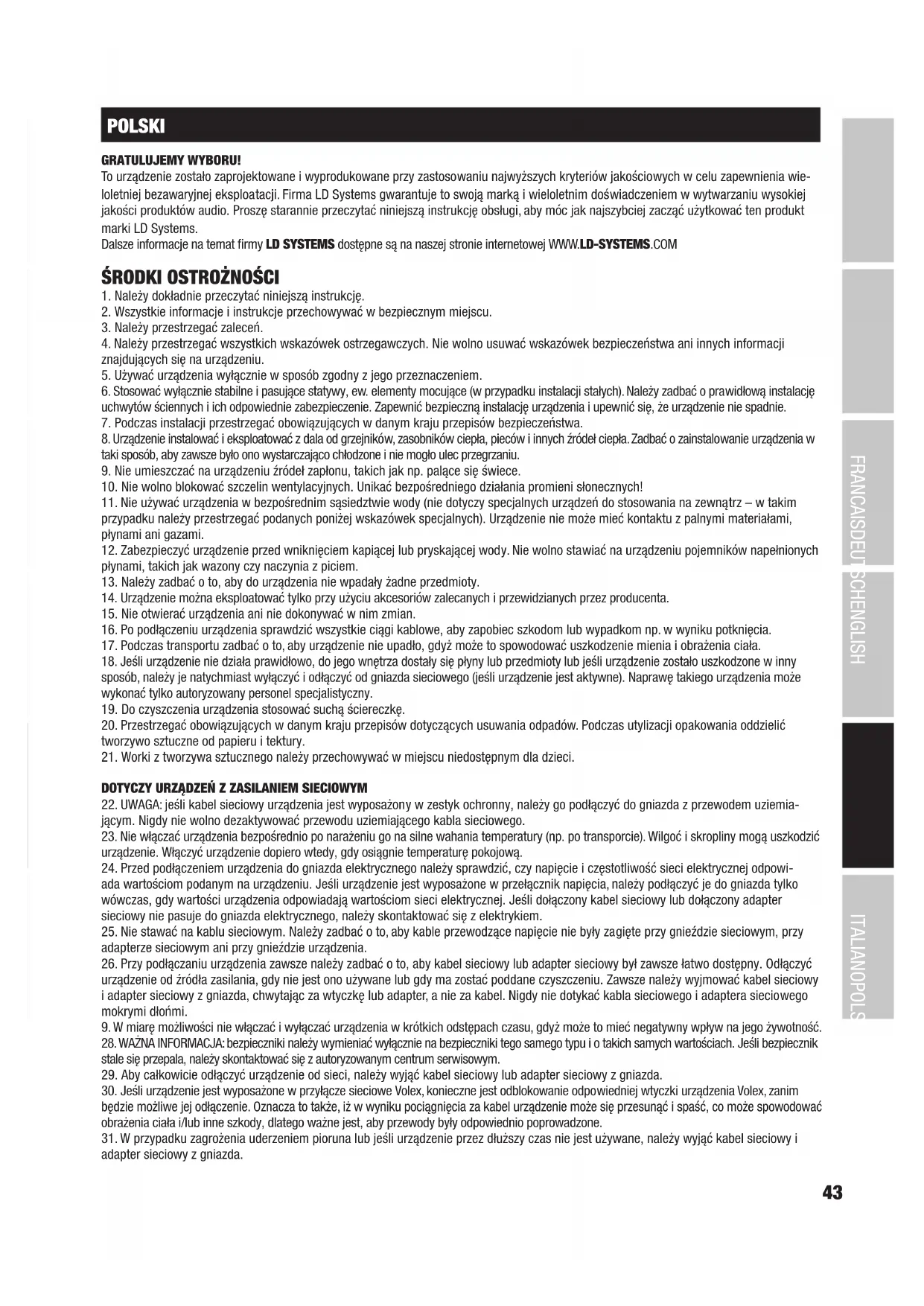

INSTRUKCJA OBSŁUGI VIBZ 8 LD Systems

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems.

Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!
11. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
19. Do czyszczenia urządzenia stosować suchą ściereczkę.
20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZADZEŃ Z ZASILANIEM SIECIOWYM

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.
2. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.
3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.
4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.
5. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.
6. W miarę możliwości nie włącać i wyłącać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.
7. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stałe się przepała, należy skontaktować się z autoryzowanym centrum serwisowym.
8. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.
9. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.
10. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

Ostrzeżenie! Ten symbol ostrzega przed gorącymi powierzchniami. Podczas użytkowania niektóre elementy mogą się nagrzać. Urządzenie można dotykać lub transportować dopiero po jego ostygnięciu (po odczekaniu co najmniej 10 minut).

UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

INTRODUCTION

LDVIBZ8DC - 8-kanałowy mikser z cyfrową sekcją efektów i kompresorem

Cztery symetryzowane wejścia mikrofonowe z wysokiej jakości przedwzmacniaczami, kanały stereo mogące pracować w trybie mono, zintegrowany kompresor oraz 100 cyfrowych efektów w 24-bitowej rozdzielczości sprawiają, że VIBZ 8 DC jest uniwersalną centralą audio. Kanały mikrofonowe, które można przełącać na sygnał o liniowym poziomie, zostały wyposażone w wysokiej jakości przedwzmacniacze i funkcję zmniejszania ilości tonów niskich. Ponadło dwa z nich posiadają także gniazda Insert umożliwiające niezależną obróbkę sygnału. W celu zapewnienia precyzyjnej regulacji dźwięku urządzenie VIBZ 8 DC zostało wyposażone w skutecznie działający 3-pasmowy korektor dźwięku z wartościami tonów średnich dobranymi z myślą o realnych zastosowaniach tego typu sprzętu. Sekcja Master miksera została wyposażona w pętle efektów, regulowane wyjścia dla monitorów (głośników monitorowych) oraz gniazdo słuchawkowe. Urządzenie VIBZ 8 DC posiada również wejścia i wyjścia dla urządzeń nagrywania i odtwarzania, jest niezwykle proste w obsługde i zapewnia przejrzysty i szczegółowy dźwięk. Mikser ten idealnie nadaje się dla małych zespołów, do systemów, do nagrywania w domu i do zastosowań jako submikser.

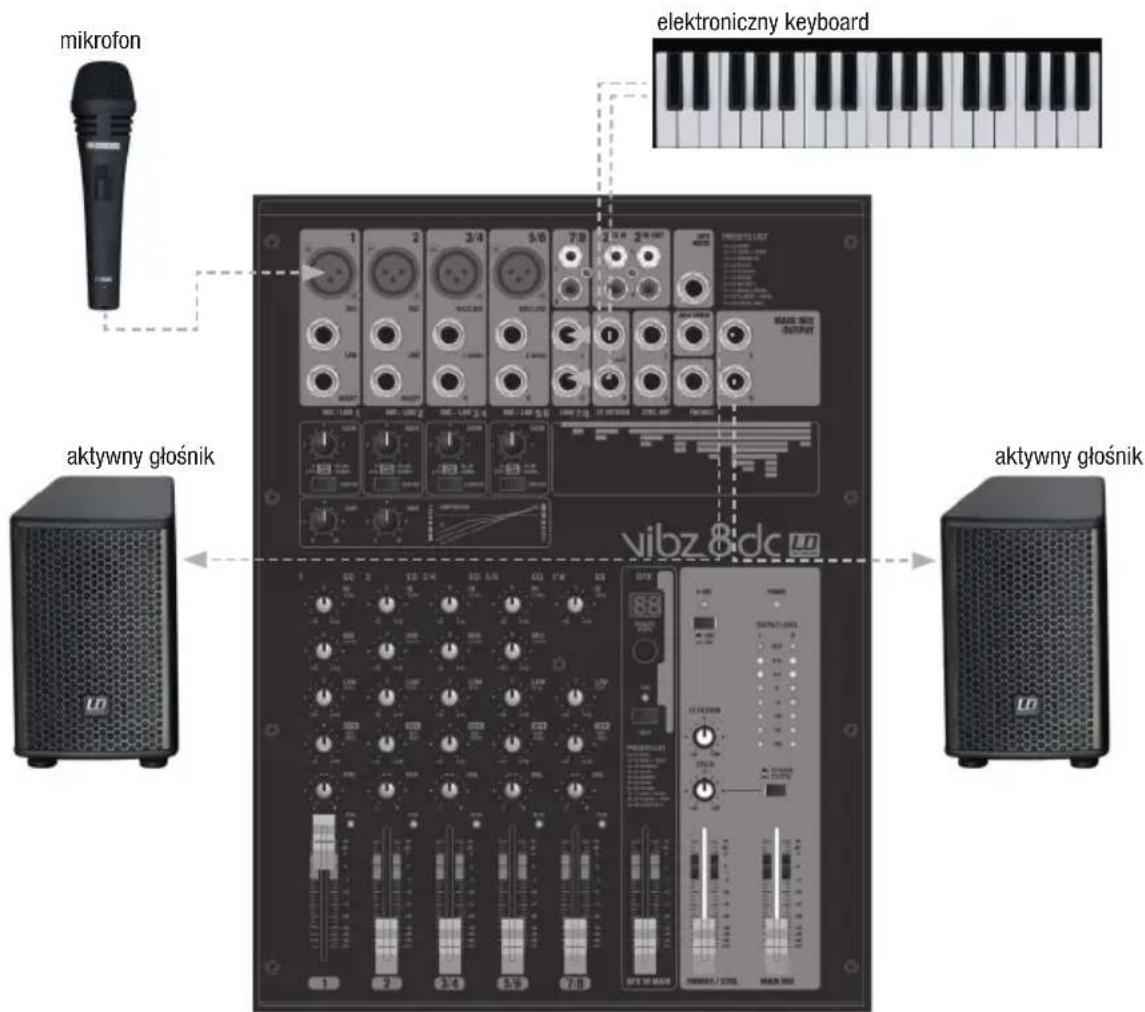

INSTRUKCJA SZYBKIEGO URUCHAMIANIA Z PRZYKŁADOWYM OKABLOWANIEM

1. Upewnić się, że pulpit mikserski i wszystkie urządzenia, które mają zostać do niego podłączone, są wyłączone.
2. Podłączyć urządzenia do pulpitu mikserskiego za pomocą odpowiednich kabli.
3. Ustawić wstępne wzmocnienie kanałów od 1 do 4 oraz wszystkie regulatory poziomów kanałów, tj. LEVEL i MAIN MIX, na minimum. Ustawić regulatory wszystkich korektorów dźwięku w pozycjach środkowych (kliknięcie). Przestawić regulatory głośności aktywnych głośników na minimum. Zasilanie phantom (+48 V) pulpitu mikerskiego należy włączyć tylko wtedy, gdy używany jest mikrofon pojemnościowy.
4. Włączyć urządzenia w następującej kolejności: mikrofon i keyboard (lub inne zewnętrzne urządzenia wejściowe), pulpit mikserski i na końcu aktywne głośniki.
5. Ustawić regulatory wzmocnienia (GAIN) kanałów 1/2, 3/4 i 5/6 tak, aby dioda wartości szczytowej (PEAK) odpowiedniego kanału zapalała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się diody wartości szczytowej poprzez obniżenie wstępnego wzmocnienia wejścia (GAIN).
6. Kanał 7/8: ustawić poziom wyjściowy keyboardu (lub innego zewnętrznego urządzenia wejściowego) tak, aby dioda wartości szczytowej kanału zapalała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się diody wartości szczytowej.
7. Ustawić regulatory poziomów (Fader/tłumiki nastawne) używanych kanałów oraz sumy kanałów (MAIN MIX) mniej więcej na pozycję 0 dB.
8. Zwiększyć teraz głośność aktywnego głośnika dla przekazywanego sygnału (np. mowa, śpiew, keyboard) do żądanego poziomu.
9. Od tego momentu możliwe jest przeprowadzenie precyzyjnego dostrojenia poprzez ustawienie stosunków głośności kanałów oraz zastosowanie korektora dźwięku, kompresorów i efektu. Ustawienia te można dobrać według własnego uznania.

WSKAZÓWKA: przed wyłączeniem urządzenia należy wykonać następujące czynności: najpierw ustawić głośność aktywnych głośników na minimum i wyłączyć je. Następnie można wyłączyć pulpit mikserski i podłączone do niego urządzenia.

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

Symetryczne wejścia kanałów 1 i 2 oraz 3/4 i 5/6 wyposażone w 3-stykowe gniazda XLR do podłączenia mikrofonów. Kanały 1 i 2 są kanałami monofonicznymi, a kanały 3/4 i 5/6 mogą pełnić funkcję zarówno kanałów monofonicznych, jak i stereofonicznych w zależności od podłączonych urządzeń (XLR i gniazdo jack L IN = mono/gniazdo jack L i R IN (prawe) = stereo). Aby umożliwiać pracę z mikrofonami pojemnościowymi, urządzenie zostało wyposażone w 48 V zasilanie phantom, które po włączeniu jest dostępne bezpośrednio z gniazd XLR (nr 36). Przed podłączeniem/odłączeniem mikrofonów należy ustawić regulator wzmocnienia (nr 4) na minimum (maksymalny obrót w lewo), a zasilanie phantom włączyć/wyłączyć po/przed podłączeniu/odłączeniem mikrofonu.

2 WEJŚCIA LINIOWE (LINE IN) KANAŁÓW 1/2

Symetryczne wejścia kanałów mono 1 i 2 wyposażone w gniazda słuchawkowe jack 6,3 mm do podłączenia zewnętrznego urządzenia wejściowego o liniowym poziomie sygnału. Przed podłączeniem/odłączeniem kabla zakończonego złączem jack 6,3 mm należy ustawić regulator wzmocnienia (nr 4) na minimum (maksymalny obrót w lewo).

3 ROZCIĘCIE (INSERT) KANAŁÓW 1/2

3-stykowe gniazdo jack 6,3 mm do włączania zewnętrznego urządzenia przetwarzającego sygnał (kompresora, bramki szumów) w odpowiedni kanał pulpitu mikerskiego. Do podłączenia wymagany jest specjalny kabel Insert (kabel Y, zakończony jednym wtykiem jack stereo i dwoma wtykami jack mono lub XLR). Przyporządkowanie styków gniazda jest następujące: TIP (nasadka) = Send (wysyłka sygnału), RING (pierścień) = Return (powrót sygnału), SLEEVE (tuleja) = masa (uziemienie).

4 WZMOCNIENIE KANAŁÓW (GAIN) 1-4

Regulowanie wstępnego wzmocnienia wejścia mikrofonowego w zakresie od 0 do 50 dB lub czułości wejścia liniowego w zakresie od +15 do -35 dBu. Ustawić regulator wzmocnienia tak, aby dioda wartości szczytowej odpowiedniego kanału zapała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się diody wartości szczytowej poprzez obniżenie wstępnego wzmocnienia wejścia lub czułości wejścia.

5 FILTR DOLNOZAPOROWY (LOW CUT) KANAŁÓW 1–4

Odcięcie tonów niskich w celu stłumienia dolnej części pasma. Głównie w przypadku transmisji głosu i wokalu włączony filtr dolnozaporowy (przycisk LOW CUT wciśnięty) może zmniejszyć ilość zakłócających tonów niskich, poprawiając w ten sposób zrozumiałość tekstu. Częstotliwość graniczna to 95 Hz.

6 KOMPRESOR (COMPRESSOR)

Bezstopniowo regulowany kompresor dla kanałów 1 i 2. W zależności od ustawienia przekazywany sygnał zostanie mniej lub bardziej skompresowany, tj. dynamika sygnału zostanie zmniejszona (maksymalny obrót regulatora w lewo = kompresor wyłączony, maksymalny obrót w prawo = maksymalna kompresja). Zmniejszanie się poziomu sygnału spowodowane zwiększaniem stopnia kompresji jest automatycznie kompensowane przez urządzenie kompresujące (kompresor). Zastosowanie kompresora może okazać się przydatne na przykład w celu uwydatnienia (wysunięcia na pierwszy plan) wokalu w mikse.

7 KOREKTOR DŻWIĘKU (HI) KANAŁÓW 1–7/8

Korektor dźwięku tonów wysokich kanałów od 1 do 7/8 (12 kHz, +/-15 dB). Obrót w lewo powoduje zmniejszenie poziomu tonów wysokich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

8 KOREKTOR DźWIĘKU (MID) KANAŁÓW 1–5/6

Korektor dźwięku tonów średnich kanałów od 1 do 5/6 (2,5 kHz, +/-15 dB). Obrót w lewo powoduje zmniejszenie poziomu tonów średnich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

9 KOREKTOR DŻWIĘKU (LOW) KANAŁÓW 1–7/8

Korektor dźwięku tonów niskich kanałów od 1 do 7/8 (80 Hz, +/-15 dB). Obrót w lewo powoduje zmniejszenie poziomu tonów niskich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

Regulator dodawania sygnału kanałów od 1 do 7/8 na wewnętrzny cyfrowy efekt (wysyłka do efektu w trybie post fader). Skorzystać z wyjścia liniowego AUX SEND (nr 35) w celu sterowania zewnętrznym efektem. W przypadku wykorzystania gniazda jack AUX SEND nastąpi automatyczne pominięcie wewnętrznego efektu, w związku z czym nie będzie można z niego korzystać.

11 PANORAMA KANAŁÓW (PAN) 1/2 ORAZ BALANS (BAL) KANAŁÓW 3/4–7/8

Panorama kanałów 1 i 2: za pomocą regulatora panoramy można ustawić pozycję sygnału odpowiedniego kanału w polu stereo sygnału całkowitego (ustawienie centralne oznacza odbiór sygnału w centrum pola stereo). Balans kanałów od 3/4 do 7/8: za pomocą regulatora balansu można ustawić stosunek głośności między lewym a prawym kanałem przekazywanego sygnału stereo. Po podłączeniu wtyczki XLR lub wtyku jack tylko do lewego gniazda L (MONO) wejścia liniowego regulator będzie pełnił funkcję regulatora panoramy.

12 DIODY WARTOŚCI SZCZYTOWYCH (PEAK) KANAŁÓW 1-7/8

Diody wartości szczytowych kanałów 1–5/6: gdy zapali się czerwona dioda wartości szczytowej, oznacza to, że wejście danego kanału pracuje na granicy zniekształceń. Ustawić regulator wzmocnienia (GAIN, nr 4) tak, aby dioda wartości szczytowej zapalała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się diody wartości szczytowej poprzez obniżenie wstępnego wzmocnienia wejścia lub czułości wejścia. Dioda wartości szczytowej kanału 7/8: gdy zapali się czerwona dioda wartości szczytowej, oznacza to, że wejście danego kanału pracuje na granicy zniekształceń. Ustawić poziom wyjściowy zewnętrznego urządzenia wejściowego tak, aby dioda wartości szczytowej zapalała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się diody wartości szczytowej.

13 TŁUMIKI NASTAWNE (FADER) KANAŁÓW 1–7/8

Regulator poziomu kanałów od 1 do 7/8. Przestawić suwak tłumika nastawnego w górę, aby zwiększyć głośność danego kanału lub w dół, aby ją zmniejszyć.

14 WEJŚCIA LINIOWE P/L (LINE IN L/R) KANAŁÓW 3/4-5/6

Niesymetryczne wejścia kanałów stereo 3/4 oraz 5/6 wyposażone w gniazda słuchawkowe jack 6,3 mm do podłączenia zewnętrznych urządzeń wejściowych o liniowym poziomie sygnału (np. keyboardu). W przypadku wykorzystania tylko lewego (L) gniazda wejściowego kanał będzie pracował w trybie mono.

15 WEJŚCIE LINIOWE (LINE IN) KANAŁU 7/8

Niesymetryczne wejście liniowe kanału stereo 7/8. Oprócz gniazd jack kanału alternatywnie można skorzystać z gniazd Cinch.

16 DFX PRESETS

Istnieje możliwość wyboru spośród 100 predefiniowanych efektów. W celu wybrania żądanego predefiniowanego efektu należy użyć pokrętła (cyfry na wyświetlaczu nr 17 pulsują), a następnie potwierdzić wybór krótkim naciśnięciem pokrętła (cyfry na wyświetlaczu przestają pulsować).

17 WYŚWIETLACZ DFX

Dwuznakowy wyświetlacz diodowy informuje o numerze wybranego predefiniowanego efektu.

18 DIÓDA DFX PEAK

Gdy zapali się czerwona dioda wartości szczytowej efektów DFX, oznacza to, że wejście wewnętrznego efektu pracuje na granicy zniekształceń. Ustawić regulatory poziomu wysyłki sygnału do efektu dla kanałów wejściowych (nr 10) tak, aby dioda wartości szczytowej zapalała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału.

19 DFX MUTE

Nacisnąć krótko przycisk MUTE w celu wyciszenia wewnętrznego efektu z efektami DFX. Ponowne naciśnięcie przycisku spowoduje wyłączenie wyciszenia. Gdy wyciszenie jest włączone, dioda wartości szczytowej efektów DFX (PEAK) świeci ciągłym światłem.

20 LISTA EFEKTÓW

Lista programów efektów wewnętrznego urządzenia służącego do wytwarzania efektów.

21 DFX TO MAIN

Regulator dodawania sygnału z efektami wewnętrznego efektu na sumę kanałów MAIN MIX. Przestawić suwak tłumika nastawnego w górę, aby zwiększyć głośność danego efektu lub w dół, aby ją zmniejszyć.

22 DFX MUTE FOOTSWITCH

Gniazdo jack 6,3 mm do podłączenia przełącznika nożnego (zestyku zwiernego) służącego do zdalnego włączania/wyłączania funkcji wyciszenia wewnętrznego efektu (przełącznik nożny opcjonalny).

23 ST RETURN L/R

Niesymetryczne stereofoniczne wejście liniowe wyposażone w gniazda jack 6,3 mm do podłączenia zewnętrznego efektu (lewe wejście = mono) lub innego zewnętrznego urządzenia wejściowego o liniowym poziomie sygnału. W celu sterowania zewnętrznym efektem należy wykorzystać gniazdo jack AUX SEND. W przypadku wykorzystania gniazda jack AUX SEND nastąpi automatyczne pominięcie wewnętrznego efektu, w związku z czym nie będzie można z niego korzystać.

24 ST RETURN

Regulator poziomu stereofonicznego wejścia liniowego ST RETURN (nr 23). Sygnał z wejścia ST RETURN jest dodawany bezpośrednio do sumy kanałów MAIN MIX. Obrót w lewo powoduje zmniejszenie, a w prawo – zwiększenie głośności.

25 PHONES

Złącze słuchawkowe wyposażone w stereofoniczne gniazdo jack 6,3 mm. Wyprowadzenie sygnału sumy kanałów MAIN MIX. Głośność regulowana jest za pomocą regulatora poziomu PHONES/CTRL (nr 27) i jest ona niezależna od głośności ustawionej za pomocą regulatora poziomu MAIN MIX. Używać słuchawek o minimalnej impedancji 30 Ω, uważając, aby poziom głośności nie był zbyt wysoki, co pozwoli uniknąć uszkodzenia słuchu spowodowanego dźwiękami o dużym natężeniu.

26 CTRL OUT L/R

Niesymetryczne stereofoniczne wyjście liniowe wyposażone w gniazdo jack 6,3 do podłączenia aktywnych monitorów itd. Wyprowadzenie sygnału sumy kanałów MAIN MIX. Głośność regulowana jest za pomocą regulatora poziomu PHONES/CTRL (nr 27) i jest ona niezależna od głośności ustawionej za pomocą regulatora poziomu MAIN MIX.

27 PHONES/CTRL

Regulator poziomu stereofonicznego wyjścia liniowego CTRL (nr 26) i wyjścia słuchawkowego PHONES (nr 25). Podczas używania słuchawek szczególnie ważne jest, aby poziom głośności nie był zbyt wysoki, co pozwoli uniknąć uszkodzenia słuchu spowodowanego dźwiękami o dużym natężeniu.

28 2 TK IN

Niesymetryczne stereofoniczne wejście liniowe wyposażone w gniazda Cinch do podłączenia zewnętrznego urządzenia wejściowego o liniowym poziomie sygnału (np. odtwarzacz MP3).

29 2 TK IN LEVEL

Regulator poziomu stereofonicznego wejścia liniowego 2 TK IN (nr 28). Obrót w lewo powoduje zmniejszenie, a w prawo – zwiększenie głośności.

30 2 TK IN TO MAIN/TO CTRL

Przełącznik ten umożliwia naprzemienne przetrasowywanie przekazywanego sygnału ze stereofonicznego wejścia liniowego 2 TK IN na stereofoniczne wyjście liniowe MAIN MIX OUT (TO MAIN – przycisk niewciśnięty) lub na stereofoniczne wyjście liniowe CTRL OUT i wyjście słuchawkowe PHONES (TO CTRL – przycisk wciśnięty).

31 MAIN MIX OUT

Niesymetryczne stereofoniczne wyjście liniowe wyposażone w gniazda jack 6,3 mm do podłączenia aktywnego systemu nagłośnienia. Wyprowadzenie sumy sygnałów pulpitu mikerskiego.

32 2 TK OUT

Niesymetryczne stereofoniczne wyjście liniowe wyposażone w gniazda Cinch do podłączenia urządzenia nagrywającego, tj. zapisującego dźwięk (np. laptop). Wyprowadzenie sumy sygnałów pulpitu mikserskiego.

33 MAIN MIX

Regulator poziomu stereofonicznych wyjść liniowych MAIN MIX OUT (nr 31) i 2 TK OUT (nr 32). Przestawić suwak tłumika nastawnego w góre, aby zwiększyć głośność lub w dół, aby ją zmniejszyć. Przed włączeniem podłączonego systemu nagłośnienia regulator należy ustawić na minimum.

34 OUTPUT LEVEL

Składający się z 8 diod wskaźnik poziomu, który w jasny i widoczny sposób informuje o poziomie sumy kanałów stereo. Aby uniknąć zniekształceń, należy zredukować poziom wyjściowy, gdy tylko zaświeci się czerwona dioda CLIP.

35 AUX SEND

Niesymetryczne monofoniczne wyjście liniowe wyposażone w gniazdo jack 6,3 mm do sterowania zewnętrznym efektem w trybie post fader. W przypadku wykorzystania gniazda jack AUX SEND nastąpi automatyczne pominięcie wewnętrznego efektu, w związku z czym nie będzie można z niego korzystać.

36 WŁĄCZNIK/WYŁĄCZNIK ZASILANIA PHANTOM (+48 V ON/OFF)

Zasilanie phantom (+48 V) umożliwiające pracę z mikrofonami pojemnościowymi nieposiadającymi własnego zasilania. Przestawić przełącznik w pozycję ON (przycisk wciśnięty, czerwona dioda sygnalizacyjna świeci), aby włączyć zasilanie phantom dla wejść mikrofonowych XLR lub w pozycję OFF, aby je wyłączyć (przycisk niewciśnięty, czerwona dioda sygnalizacyjna nie świeci). Zasilanie phantom należy włączyć/wyłączyć po/przed podłączaniu/odłączeniem mikrofonu. Ponadto przed włączeniem regulatory poziomów kanałów od 1 do 4 należy przestawić na minimum.

37 WEJŚCIE ZASILANIA (DC ADAPTOR IN)

Przykręcane gniazdo niskiego napięcia służące do zasilania pulpitu mikerskiego. Aby uniknąć uszkodzenia pulpitu mikerskiego, należy stosować wyłącznie dostarczany w zestawie zasilacz sieciowy. Najpierw podłączyć zasilacz do sieci elektrycznej, później podłączyć zasilacz do gniazda niskiego napięcia pulpitu mikerskiego, a następnie włączyć urządzenie. Napięcie sieciowe źródła zasilania i napięcie główne zasilacza muszą być takie same!

38 WŁĄCZNIK/WYŁĄCZNIK ZASILANIA (POWER ON/OFF)

Włącznik/Wyłącznik dopływu zasilania do pulpitu mikserskiego.

39 DIODA ZASILANIA (POWER)

Dioda zasilania świeci się, gdy urządzenie jest prawidłowo podłączone do sieci elektrycznej i włączone.

Wskazówka: na spodzie urządzenia znajduje się punkt mocowania opcjonalnego statywu mikrofonowego LDVIBZMSADAPTOR.

Oznaczenie modelu: LDVIBZ8DC
Rodzaj produktu: analogowy pulpit mikserski
Typ: nagrywanie „na żywo”/w domu
Liczba kanałów: 8
Kanały monofoniczne:
Monofoniczne wejściowe kanały mikrofono- nowe/liniowe:	4
Monofoniczne wejściowe złącza mikrofo- nowe/liniowe:	gniazdo jack stereo 6,3 mm, XLR
Typ monofonicznego wejścia mikrofono- wego:	elektronicznie symetryzowane, wykonanie niezależne
Charakterystyka częstotliwościowa mono- fonicznego wejścia mikrofonowego:	10–45 000 Hz
Zakres wzmocnienia monofonicznego wejścia mikrofonowego:	50 dB
Przesłuch kanałów: 62 dB
THD monofonicznego wejścia mikrofo- nowego:	0,0058%
Impedancja monofonicznego wejścia mikrofonowego:	4 kΩ
SNR monofonicznego wejścia mikrofo- nowego:	113 dB
Typ monofonicznego wejścia liniowego: elektronicznie symetryzowane, wykonanie niezależne
Zakres wzmocnienia monofonicznego wejścia liniowego:	50 dB
THD monofonicznego wejścia liniowego: 0,0045%
Impedancja monofonicznego wejścia liniowego:	21 kΩ
SNR monofonicznego wejścia liniowego: 116 dB
Korektor dźwięku kanału monofonicznego (tony wysokie):	+/- 15 dB przy 12 kHz
Korektor dźwięku kanału monofonicznego (tony średnie):	+/- 15 dB przy 2,5 kHz
Korektor dźwięku kanału monofonicznego (tony niskie):	+/- 15 dB przy 80 Hz
Rozciecie kanału (Insert): kanały 1 i 2
Złącza rozciecia kanału (Insert):	gniazdo jack stereo 6,3 mm (TIP (nasadka) = Send (wysyłka sygnału)/RING (pierścień) = Return (powrót sygnału)
Zasilanie phantom: napięcie +48 V DC, podawane na gniazda wejściowe XLR

Filtr dolnozaporowy (Low Cut): 95 Hz

Kompresor (Compressor): kanały 1 i 2

Elementy obsługi (kanały 1–5/6): Gain, Low Cut, Compressor (tylko kanał 1 i 2), EQ Hi, EQ Mid, EQ Low, DFX, Pan/Bal, Fader kanału

Kanały stereofoniczne:

Stereofoniczne liniowe kanały wejściowe: 3
Stereofoniczne liniowe złącza wejściowe: 2 x gniazdo jack stereo 6,3 mm (Lmono, R)
Typ stereofonicznego wejścia liniowego: niezbalansowane
Charakterystyka częstotliwościowa stereo-fonicznego wejścia liniowego:	10–45 000 Hz
Zakres wzmocnienia stereofonicznego wejścia liniowego:	50 dB
Przesłuch kanałów: 62 dB
THD stereofonicznego wejścia liniowego: 0,0045%
Impedancja stereofonicznego wejścia liniowego:	3,7 kΩ
SNR stereofonicznego wejścia liniowego: 116 dB
Korektor dźwięku kanału stereofonicznego (tony wysokie):	+/- 15 dB przy 12 kHz
Korektor dźwięku kanału stereofonicznego (tony średnie):	+/- 15dB przy 2,5 kHz (nie dot. kanału 7/8)
Korektor dźwięku kanału stereofonicznego (tony niskie):	+/- 15 dB przy 80 Hz
Elementy obsługi (kanał 7/8): EQ Hi, EQ Low, DFX, Bal, Fader kanału

Sekcja Main (główna):

Kanały AUX/Send (wysyłka do efektu): 1
Złącza AUX/Send (wysyłka do efektu): niezbalansowane gniazdo jack stereo 6,3 mm
Stereofoniczne kanały AUX Return (powrótysygnału z efektu):	1
Stereofoniczne złącza AUX Return (powrótsygnału z efektu):	2 x gniazdo jack stereo 6,3 mm
Stereofoniczny kanał wyjściowy Tape: jeden stereofoniczny
Złącza wyjściowe stereofonicznego kanałuTape:	2 x RCA (Cinch)
Stereofoniczny kanał wejściowy Tape: jeden stereofoniczny
Złącza wejściowe stereofonicznego kanałuTape:	2 x RCA (Cinch)
Niesymetryczne stereofoniczne wyjściaMain (główne):	1
Niesymetryczne stereofoniczne złączawyjściowe Main (główne):	2 x niezbalansowane gniazdo jack stereo 6,3 mm
Impedancja niesymetrycznych stereofo-nicznych wyjść Main (głównych):	120 Ω
Maksymalny poziom niesymetrycznychstereofonicznych wyjść Main (głównych):	20 dBV
Stereofoniczne wyjścia Control Room: 1
Stereofoniczne złącza wyjściowe ControlRoom:	2 x gniazdo jack 6,3 mm
Wyjście słuchawkowe:	1
Wyjściowe złącza słuchawkowe:	gniazdo jack stereo 6,3 mm
Minimalna impedancja słuchawek:	30 Ω
Cyfrowy procesor efektów	tak
Liczba programów efektów:	100
Złącze przełącznika nożnego DFX Mute:	gniazdo jack 6,3 mm (przełącznik nożny opcjonalny)

Elementy obsługi sekcji Main (głównej): DFX Presets, DFX Mute, DFX to Main Fader, ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL Fader, Phantom Power +48V, Main Mix Fader, Power

Specyfikacja ogólna:

Wskaźniki:	Peak (wartość szczytowa kanału), Peak (wartość szczytowa efektu), DFX LED-Display (diodowy wyświetlacz numeru efektu DFX), Power (zasilanie), Phantom Power (zasilanie phantom), 2 x ośmiodiodowe wskaźniki poziomu
Zasilanie: zasilacz zewnętrzny 18V DC / 1A (w zestawie)
Zakres temperatury roboczej: od 0°C do +45°C
Zakres wilgotności roboczej: od 10% (względna) do 80% (względna)
Szerokość: 265 mm
Wysokość: 77 mm
Głębokość: 350 mm
Waga: 2,3 kg

Pozostałe cechy: opcjonalny adapter do montażu statywu mikrofonowego (LDVIBZMSADAPTOR)

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

DEKLARACJA ZGODNOŚCI CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

Adam Hall GmbH niniejszym oświadcza, że ten typ sprzętu radiowego jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem Dostępny adres internetowy: www.adamhall.com/compliance/

Błędy i pomyłki drukarskie, jak również zmiany techniczne i inne są zastrzeżone!

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
