VIBZ 8 - Mischpult LD Systems - Kostenlose Bedienungsanleitung

Produkttyp	Analoges 8-Kanal-Mischpult
Anzahl Kanäle	8 (4 Mono + 3 Stereo)
Mikrofon-/Line-Eingänge mono	4 Kanäle (symmetrischer XLR + 6,35 mm Klinke TRS)
Line-Eingänge stereo	3 Kanäle (unsymmetrische 6,35 mm Klinke)
Phantomspeisung	+48 V schaltbar an XLR-Eingängen
Hochpassfilter (Low Cut)	95 Hz, schaltbar (Kanäle 1-4)
Kompressor	Auf Kanälen 1 und 2, einstellbar
Equalizer	3-Band (Hi: 12 kHz, Mid: 2,5 kHz, Low: 80 Hz) ±15 dB
Integrierte Effekte	Digitaler Multieffekt 24 Bit, 100 Presets
Ausgänge	MAIN MIX (Klinke L/R), CTRL OUT (Klinke L/R), Kopfhörer (Klinke), 2 TK OUT (Cinch)
Zusätzliche Ein-/Ausgänge	2 TK IN (Cinch), AUX SEND, ST RETURN, Insert (Kanäle 1-2)
LED-Anzeigen	Peak pro Kanal, Peak Effekt, Gesamtpegel (2x8), Betriebsspannung, +48 V
Stromversorgung	Externes Netzteil 18 V DC / 1 A
Abmessungen (B x H x T)	265 x 77 x 350 mm
Gewicht	2,3 kg
Betriebstemperatur	0 °C bis +45 °C
Umgebungsfeuchtigkeit	10 bis 80 % rF
Montage auf Mikrofonstativ	Möglich über optionalen Adapter LDVIBZMSADAPTOR
Wartung und Reinigung	Trockenes Tuch verwenden; Gerät nicht öffnen
Sicherheit	Nicht Wasser oder Flammen aussetzen; bei Gewitter vom Netz trennen
Garantie und Reparierbarkeit	Herstellergarantie gemäß Adam Hall-Bedingungen; Reparatur durch qualifiziertes Personal

Häufig gestellte Fragen - VIBZ 8 LD Systems

Welche Mikrofontypen kann ich an das VIBZ 8 anschließen?

Sie können dynamische oder Kondensatormikrofone über die XLR-Eingänge anschließen. Für Kondensatormikrofone aktivieren Sie die +48 V-Phantomspeisung mit dem Schalter Nr. 36, nachdem Sie das Mikrofon angeschlossen und den Gain auf Minimum eingestellt haben.

Wie verwende ich den integrierten Kompressor?

Der Kompressor ist auf den Kanälen 1 und 2 verfügbar. Drehen Sie den Regler COMPRESSOR (Nr. 6) nach rechts, um die Kompression zu erhöhen. Ganz links ist er deaktiviert. Er reduziert die Dynamik und verbessert die Präsenz des Signals.

Kann ich einen externen Effektprozessor anschließen?

Ja, verwenden Sie den AUX SEND-Ausgang (Nr. 35), um das Signal an einen externen Prozessor zu senden, und holen Sie das bearbeitete Signal über den ST RETURN-Eingang (Nr. 23) zurück. Sobald ein Klinkenstecker in AUX SEND eingesteckt wird, wird der interne Multieffekt deaktiviert.

Wie stelle ich die Pegel ein, um Verzerrungen zu vermeiden?

Stellen Sie den Gain (Nr. 4) jedes Kanals so ein, dass die Peak-LED (Nr. 12) nur gelegentlich aufleuchtet. Wenn sie dauerhaft leuchtet, reduzieren Sie den Gain. Verwenden Sie auch die Gesamtpegelanzeige (OUTPUT LEVEL, Nr. 34), um zu vermeiden, dass die rote CLIP-LED aufleuchtet.

Was tun, wenn der Klang zu bassig oder zu hell ist?

Verwenden Sie den 3-Band-Equalizer jedes Kanals: Höhen bei 12 kHz, Mitten bei 2,5 kHz und Tiefen bei 80 Hz, mit einem Bereich von ±15 dB. Drehen Sie die Regler nach rechts, um zu erhöhen, nach links, um zu verringern. In der Mittelstellung (eingerastet) ist der Equalizer inaktiv.

Wie aktiviere ich die +48 V-Phantomspeisung?

Stellen Sie den Schalter +48V (Nr. 36) auf ON. Die rote LED leuchtet auf. Stellen Sie sicher, dass das Mikrofon angeschlossen und der Gain auf Minimum ist. Ziehen Sie das Mikrofon nicht bei aktivierter Speisung ab.

Welche Effekte sind im internen Multieffekt verfügbar?

Der Multieffekt bietet 100 Presets, darunter Hall, Delay, Chorus, Flanger usw. Drehen Sie den Regler PRESETS DFX (Nr. 16), um einen Effekt auszuwählen (die Zahlen blinken), und drücken Sie dann zur Bestätigung (die Zahlen hören auf zu blinken).

Kann ich den Mix direkt aufnehmen?

Ja, verwenden Sie den 2 TK OUT-Ausgang (Nr. 32) an Cinch-Buchsen, um das gemischte Signal an einen Recorder oder Computer zu senden. Der Pegel wird durch den MAIN MIX-Fader (Nr. 33) gesteuert.

Wie schließe ich einen Kopfhörer an?

Schließen Sie Ihren Kopfhörer (Impedanz ≥ 30 Ohm) an die PHONES-Buchse (Nr. 25) an. Stellen Sie die Lautstärke mit dem Regler PHONES/CTRL (Nr. 27) ein. Achten Sie auf hohe Lautstärkepegel, um Ihr Gehör zu schützen.

Was tun, wenn das Mischpult nicht einschaltet?

Überprüfen Sie, ob das Netzteil (18 V DC / 1 A) korrekt an die DC ADAPTOR IN-Buchse (Nr. 37) und eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der POWER-Schalter (Nr. 38) auf ON steht. Wenn die POWER-LED (Nr. 39) nicht leuchtet, überprüfen Sie die Sicherung oder wenden Sie sich an einen autorisierten Reparaturdienst.

BEDIENUNGSANLEITUNG VIBZ 8 LD Systems

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL 15

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 16-20

TECHNISCHE DATEN 20-21

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 23-24

INTRODUCTION

GUIDE DE PRISE EN MAIN RAPIDE AVEC

EXEMPLE DE CÂBLAGE 25

CONNECTEURS, CONTRÔLES ET INDICATEURS 25-28

CARACTÉRISTIQUES TECHNIQUES 29-30

DECLARATIONS

ESPAÑOL

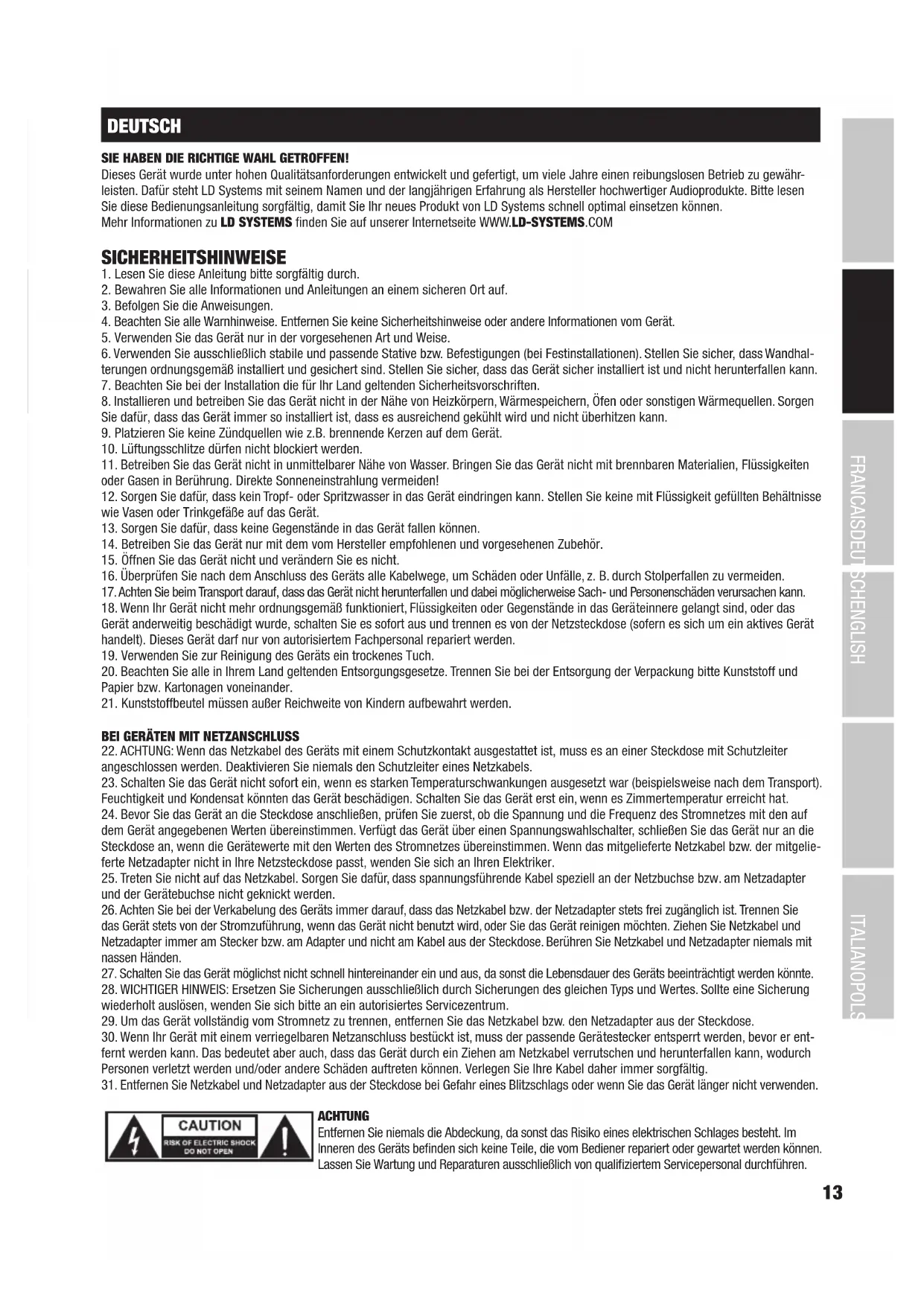

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

LDVIBZ8DC - 8-Kanal Mixer mit digitaler Effektsektion und Compressor

Vier symmetrierte Mikrofoneingänge mit hochwertigen Vorverstärkern, monokompatible Stereokanäle, ein integrierter Compressor und 100 digitale Effekte mit 24-Bit Auflösung machen den VIBZ 8 DC zur flexiblen Sound-Zentrale.

Die auf Line-Pegel umschaltbaren Mikrofonkanäle sind mit hochwertigen Vorverstärkern und einer Bassabsenkung ausgestattet, zwei davon zudem mit Inserts zur individuellen Signalbearbeitung. Für eine präzise Klangregelung besitzt der VIBZ 8 DC effektive 3-Band-EQs mit praxisgerecht gewählten Mittenfrequenzen. Die Mastersektion des Mixers verfügt über einen Effektweg, regelbare Monitorausgänge und einem Kopfhöreranschluß. Der VIBZ 8 DC besitzt zudem Ein- und Ausgänge für Aufnahme- und Abspielgeräte, ist äußerst einfach zu bedienen und besticht mit seinem transparenten und detaillierten Klang. Er ist ideal für kleine Bands, Installationen, Homerecording und zum Einsatz als Submixer.

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL

1. Achten Sie darauf, dass das Mischpult und alle Geräte, die am Mischpult angeschlossen werden sollen, ausgeschaltet sind.
2. Schließen Sie die Geräte mit geeigneten Kabeln am Mischpult an.
3. Stellen Sie die Vorverstärkung der Kanäle 1 bis 4 und alle Pegelsteller Kanal-LEVEL und MAIN MIX auf Minimum. Bringen Sie die Regler aller Equalizer in Mittelstellung (Rastpunkt). Stellen Sie die Lautstärkeregler der aktiven Lautsprecher auf Minimum. Schalten Sie die +48V Phantomspeisung des Mischpults nur ein, wenn Sie ein Kondensatormikrofon verwenden.
4. Schalten Sie die Geräte in der folgenden Reihenfolge ein: Mikrofon und Keyboard (oder andere Zuspielgeräte), das Mischpult und zuletzt die aktiven Lautsprecher.
5. Stellen Sie die Gain-Regler der Kanäle 1 und 2, bzw. 3/4 und 5/6 so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzieren der Eingangsvorverstärkung (Gain).
6. Kanal 7/8: Stellen Sie den Ausgangspegel des Keyboards (oder andere Zuspielgeräte) so ein, dass die Peak-LED des Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED.
7. Bringen Sie die Pegelsteller (Fader) der verwendeten Kanäle und des Summenkanals MAIN MIX ungefähr auf die 0 dB Markierung.
8. Erhöhen Sie bei anliegendem Signal (z.B. Sprache, Gesang, Keyboard) nun die Lautstärke der aktiven Lautsprecher auf den gewünschten Pegel.
9. Die Feinabstimmung durch das Einstellen der Lautstärkenverhältnisse der Kanäle und die Verwendung der Equalizer, Compressoren und des Effektgeräts kann nun nach Wunsch durchgeführt werden.

HINWEIS: Beim Ausschalten der Geräte beachten Sie bitte folgende Schritte: Stellen Sie zuerst die Lautstärke der aktiven Lautsprecher auf Minimum und schalten Sie aus, danach können das Mischpult und die angeschlossenen Geräte ausgeschaltet werden.

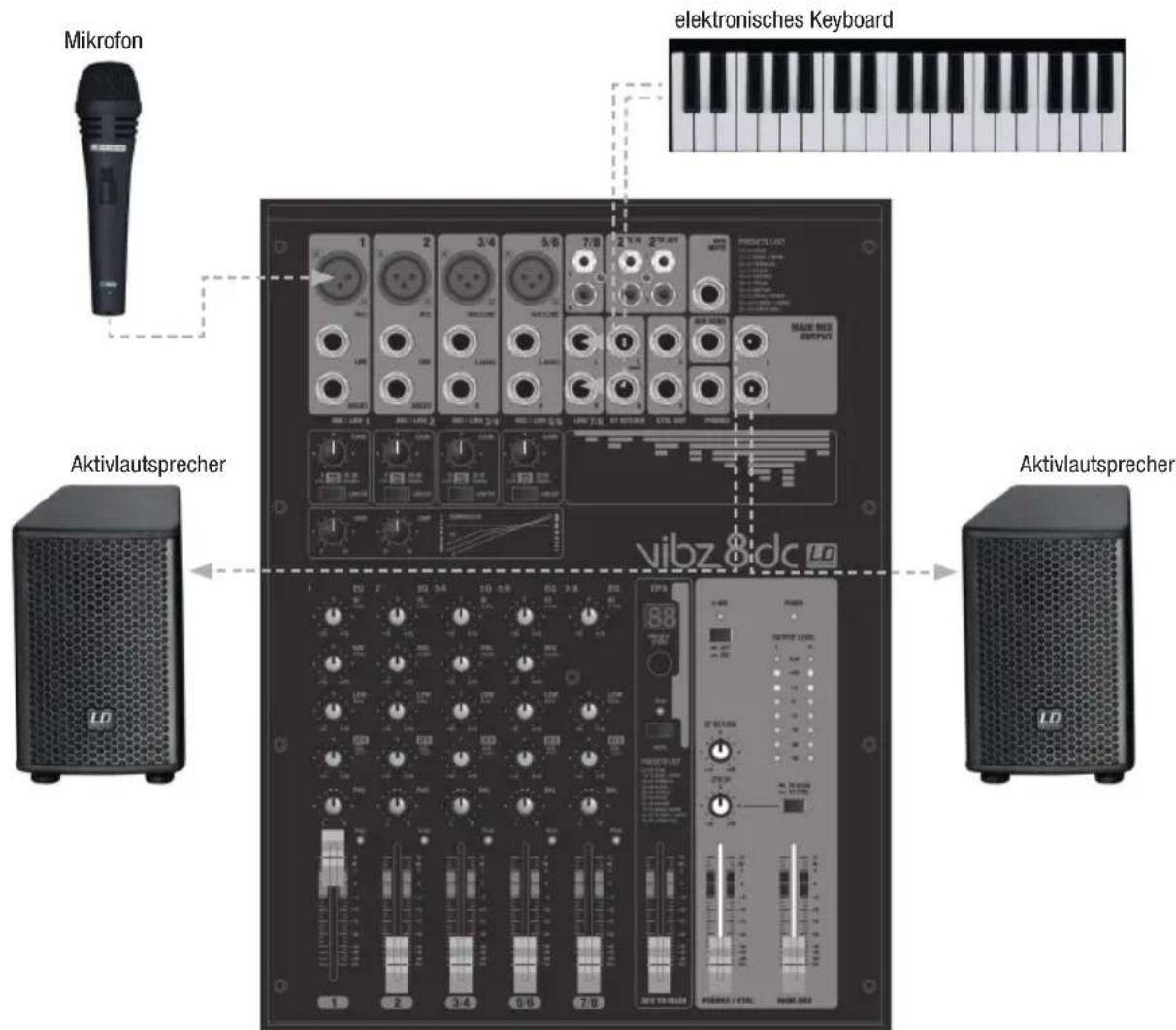

Mikrofon elektronisches Keyboard Aktivlautsprecher vibz &dc Aktivlautsprecher

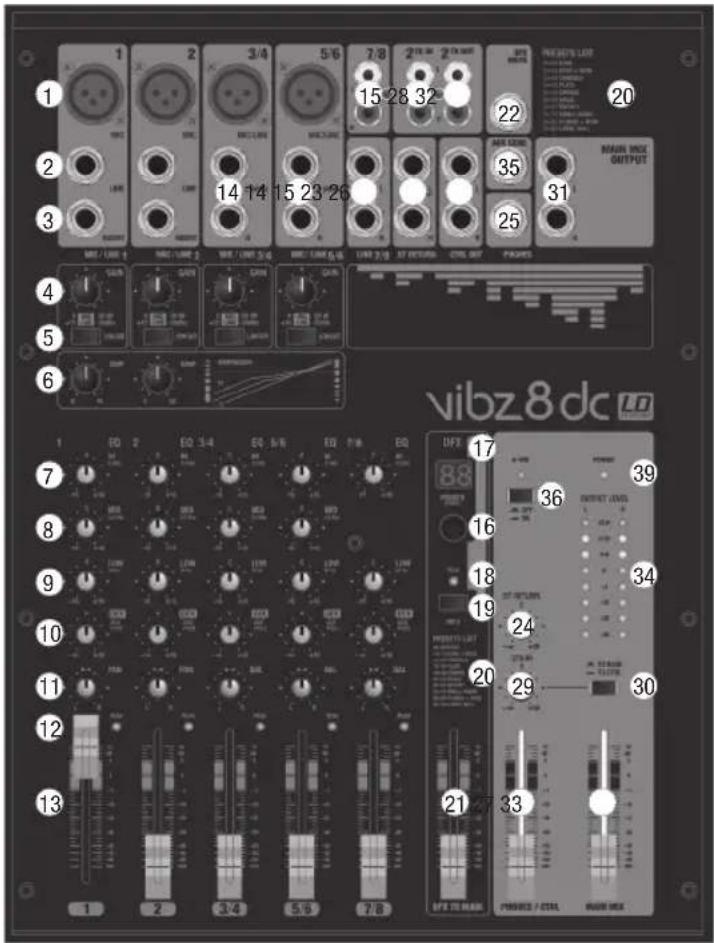

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

1 2 3/4 5/6 7/8 2# 28 32 22 20 14 14 15 28 26 25 31 MAIN MODE OUTPUT Vibz8 dc LD 1 2 3/4 5/6 7/8 17 39 OUTLET LINS 36 34 24 20 29 30 21 33 1 2 3/4 5/6 7/8 PRESO / CTEL MARE MEX

38 vibz & dc

CHANNEL

MOXIMC CONSOLE WITH THE AMI & CHINESE

1 MIC IN KANAL 1 - 2 & 3/4 - 5/6

Symmetrische Eingänge der Kanäle 1 und 2, bzw. 3/4 und 5/6 mit 3-Pol XLR-Buchsen zum Anschließen von Mikrofonen. Die Kanäle 1 und 2 sind Mono-Kanäle, die Kanäle 3/4 und 5/6 können je nach Belegung sowohl als Mono- als auch als Stereo-Kanäle verwendet werden (XLR und Klinke L IN = Mono / Klinke L und R IN = Stereo). Für den Betrieb von Kondensator-Mikrofonen steht eine 48V Phantomspeisung zur Verfügung, die zentral auf die XLR-Buchsen zugeschaltet werden kann (Nr. 36). Vor dem Ein- bzw. Ausstecken von Mikrofonen stellen Sie den Gain-Regler (Nr. 4) bitte auf ein Minimum (Linksanschlag) und schalten die Phantomspeisung erst nach dem Anschließen eines Mikrofons ein, bzw. vor dem Ausstecken aus.

2 LINE IN KANAL 1 / 2

Symmetrische Eingänge der Mono-Kanäle 1 und 2 mit 6,3mm Klinkenbuchse zum Anschließen eines Zuspielgeräts mit Line-Pegel. Vor dem Ein- bzw. Ausstecken von Klinkenkabeln stellen Sie den Gain-Regler (Nr. 4) bitte auf ein Minimum (Linksanschlag).

3 INSERT KANAL1 / 2

3-polige 6,3mm Klinkenbuchse zum Einschleifen eines externen signalverarbeitenden Geräts (Compressor, Gate usw.) in den entsprechenden Mischpult-Kanal. Für die Verbindung wird ein spezielles Insert-Kabel benötigt (Y-Kabel, 1x Stereo-Klinke auf 2x Mono-Klinke, bzw. XLR). Die Belegung der Buchse ist wie folgt: TIP = Send, RING = Return, SLEEVE = Masse.

4 GAIN KANAL 1 / 4

Justieren der Vorverstärkung des Mikrofon-Eingangs von 0 bis 50 dB, bzw. der Empfindlichkeit des Line-Eingangs von +15 bis -35 dBu. Stellen Sie den Gain-Regler so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorverstärkung, bzw. der Eingangsempfindlichkeit.

5 LOW CUT KANAL 1 - 4

Tiefensperre für die Unterdrückung tieffrequenter Signalanteile. Vor allem bei Sprach- und Gesangsübertragung kann ein aktivierter LOW CUT (Schalter in heruntergedrückter Position) störende Bassfrequenzen absenken und somit die Textverständlichkeit steigern. Die Grenzfrequenz liegt bei 95 Hz.

6 COMPRESSOR

Stufenlos regelbarer Compressor für die Kanäle 1, bzw. 2. Je nach Einstellung wird das anliegende Signal weniger, oder stärker verdichtet, d.h., die Dynamik des Signals wird eingeschränkt (Linksanschlag des Reglers = Compressor deaktiviert, Rechtsanschlag = maximale Verdichtung). Der durch zunehmend stärkerer Verdichtung größer werdende Pegelverlust wird von der Compressor-Einheit automatisch ausgeglichen. Der Einsatz des Compressors kann z.B. für eine verbesserte Durchsetzung einer Gesangsstimme im Mix sorgen.

Equalizer Höhenband für die Kanäle 1 bis 7/8 (12 kHz, +/-15 dB). Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Mittenband für die Kanäle 1 bis 5/6 (2,5 kHz, +/-15 dB). Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Bassband für die Kanäle 1 bis 7/8 (80 Hz, +/-15 dB). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Pegelsteller für die Zumischung des Signals von Kanal 1 bis 7/8 auf das interne digitale Effektgerät (Effekt Send, Post Fader). Verwenden Sie den Line-Ausgang AUX SEND (Nr. 35) zur Ansteuerung eines externen Effektgeräts. Bei der Verwendung der AUX SEND-Klinkenbuchse, wird das interne Effektgerät automatisch umgangen und ist somit nicht verwendbar.

11 PAN CHANNEL 1 / 2 & BAL KANAL 3/4 - 7/8

PAN Kanal 1 und 2: Mit Hilfe des Panorama-Reglers positionieren Sie das Signal des entsprechenden Kanals im Stereofeld des Gesamtsignals (Mittelstellung = Wahrnehmung des Signals in der Mitte des Stereofelds). BAL Kanal 3/4 bis 7/8: Mit Hilfe des Balance-Reglers stellen Sie das Lautstärkenverhältnis zwischen dem linken und rechten Anteil des anliegenden Stereo-Signals ein. Sobald die XLR-Buchse, bzw. lediglich die linke Buchse L (MONO) des Line-Eingangs belegt ist, erfüllt der Regler die Funktion eines Panorama-Reglers.

12 PEAK LED KANAL 1 - 7/8

PEAK Kanal 1 - 5/6: Sobald die rote Peak-LED aufleuchtet, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Gain-Regler (Nr. 4) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorverstärkung, bzw. der Eingangsempfindlichkeit. PEAK Kanal 7/8: Sobald die rote Peak-LED aufleuchtet, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Ausgangspegel des Zuspielgeräts so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED.

Pegelsteller für die Kanäle 1 bis 7/8. Schieben Sie den Fader-Knopf nach oben, um die Lautstärke des entsprechenden Kanals anzuheben und nach unten, um sie zu verringern.

14 LINE IN L / R KANAL 3/4 - 5/6

Unsymmetrische Eingänge der Stereo-Kanäle 3/4 und 5/6 mit 6,3mm Klinken-Buchsen zum Anschließen von Zuspielgeräten mit Line-Pegel (z.B. Keyboard). Wird lediglich die Eingangsbuchse links (L) belegt, wird der Kanal Mono betrieben.

15 LINE IN KANAL 7/8

Unsymmetrischer Line-Eingang des Stereo Kanals 7/8. Die Cinch-Buchsen können alternativ zu den Klinken-Buchsen des Kanals verwendet werden.

16 DFX PRESETS

100 verschiedene Effekt-Presets stehen Ihnen zur Verfügung. Verwenden Sie den Drehgeber, um wunschgemäß eines der Presets auszuwählen (Ziffern im Display Nr. 17 blinken) und bestätigen dann die Eingabe durch kurzes Drücken auf den Drehgeber (das Blinken der Ziffern im Display stoppt).

17 DFX DISPLAY

Das 2-stellige LED-Display zeigt die Nummer des ausgewählten Effekt-Presets an.

18 DFX PEAK LED

Sobald die rote Peak-LED aufleuchtet, wird der Eingang des internen Effektgeräts an der Verzerrungsgrenze betrieben. Stellen Sie die Effekt-Send-Pegelsteller der Eingangskanäle (Nr. 10) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet.

19 DFX MUTE

Um das interne Effektgerät stummzuschalten, drücken Sie kurz auf den DFX Mute-Taster und nochmals, um die Stummschaltung zu deaktivieren. Ist die Stummschaltung aktiv, leuchtet die DFX Peak-LED permanent.

20 EFFEKTLISTE

Liste der Effektprogramme des internen Effektgeräts.

21 DFX TO MAIN

Pegelsteller für die Zumischung des Effekt-Signals des internen Effektgeräts auf den Summenkanal MAIN MIX. Schieben Sie den Fader-Knopf nach oben, um die Effekt-Lautstärke anzuheben und nach unten, um sie zu verringern.

22 DFX MUTE FOOTSWITCH

6,3mm Klinkenbuchse zum Anschließen eines Fußtasters (Schließer) um die Stummschaltung des internen Effektgeräts ferngesteuert zu aktivieren und deaktivieren (Fußtaster optional).

23 ST RETURN L / R

Unsymmetrischer Stereo-Line-Eingang mit 6,3mm Klinkenbuchsen für den Anschluss eines externen Effektgeräts (Eingang links = Mono), oder eines anderen Zuspielgeräts mit Line-Pegel. Verwenden Sie die AUX SEND-Klinkenbuchse, um ein externes Effektgerät anzusteuern. Bei der Verwendung der AUX SEND-Klinkenbuchse, wird das interne Effektgerät automatisch umgangen und ist somit nicht verwendbar.

24 ST RETURN

Pegelsteller für den Stereo-Line-Eingang ST RETURN (Nr. 23). Das ST RETURN-Signal wird direkt auf den Summenkanal MAIN MIX gemischt. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

25 PHONES

Kopfhöreranschluss mit 6,3mm Stereo-Klinkenbuchse. Ausgabe des Signals des Summenkanals MAIN MIX. Die Lautstärkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 27) und ist unabhängig von der Lautstärkeneinstellung des Pegelstellers MAIN MIX. Verwenden Sie Kopfhörer mit einer minimalen Impedanz von 30 Ohm und achten darauf, die Lautstärke auf einem angenehmen Pegel zu halten, um Gehörschäden durch laute Geräusche zu vermeiden.

26 CTRL OUT L / R

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschließen von aktiven Monitoren etc.. Ausgabe des Signals des Summenkanals MAIN MIX. Die Lautstärkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 27) und ist unabhängig von der Lautstärkeneinstellung des Pegelstellers MAIN MIX.

27 PHONES / CTRL

Pegelsteller für den Stereo-Line-Ausgang CTRL (Nr. 26) und den Kopfhörer-Ausgang PHONES (Nr. 25). Besonders bei der Verwendung von Kopfhörern, achten Sie darauf, die Lautstärke auf einem angenehmen Pegel zu halten, um Gehörschäden durch laute Geräusche zu vermeiden.

28 2 TK IN

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschließen eines Zuspielgeräts mit Line-Pegel (z.B. MP3-Player).

29 2 TK IN LEVEL

Pegelsteller für den Stereo-Line-Eingang 2 TK IN (Nr. 28). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

30 2 TK IN TO MAIN / TO CTRL

Dieser Umschalter ermöglicht es, das am Stereo-Line-Eingang 2TK IN anliegende Signal wahlweise auf die Stereo-Line-Ausgänge MAIN MIX OUT, CTRL OUT und den Kopfhörerausgang PHONES (nicht heruntergedrückte Position TO MAIN), oder ausschließlich auf den Stereo-Line-Ausgang CTRL OUT und den Kopfhörerausgang PHONES zu routen (heruntergedrückte Position TO CTRL).

31 MAIN MIX OUT

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschließen einer aktiven Beschallungsanlage. Ausgabe des Summen-Signals des Mischpults.

32 2 TK OUT

Unsymmetrischer Stereo-Line-Ausgang mit Cinch-Buchsen zum Anschließen eines Aufnahmegeräts (z.B. Laptop). Ausgabe des Summen-Signals des Mischpults.

33 MAIN MIX

Pegelsteller für die Stereo-Line-Ausgänge MAIN MIX OUT (Nr. 31) und 2 TK OUT (Nr. 32). Schieben Sie den Fader-Knopf nach oben, um die Lautstärke anzuheben und nach unten, um sie zu verringern. Stellen Sie vor dem Einschalten der angeschlossenen Beschallungsanlage den Pegelsteller auf Minimum.

34 OUTPUT LEVEL

8-Segment LED-Pegel-Anzeige für die Visualisierung des Pegels im Stereo-Summenkanal. Um Verzerrungen zu vermeiden, reduzieren Sie den Ausgangspegel, sobald die rote CLIP-LED aufleuchtet.

35 AUX SEND

Unsymmetrischer Mono-Line-Ausgang mit 6,3mm Klinkenbuchse zum Ansteuern eines externen Effektgeräts (POST Fader). Bei der Verwendung der AUX SEND-Klinkenbuchse, wird das interne Effektgerät automatisch umgangen und ist somit nicht verwendbar.

36 +48V ON / OFF

+48V Phantomspeisung für den Betrieb von Kondensatormikrofonen ohne eigene Spannungsversorgung. Bringen Sie den Schalter in die heruntergedrückte Position ON (rote Anzeige-LED leuchtet), um die Phantomspeisung für die XLR Mikrofon-Eingänge einzuschalten und in die nicht heruntergedrückte Position OFF, um sie auszuschalten (rote Anzeige-LED erlischt). Schalten Sie die Phantomspeisung erst nach dem Anschließen eines Mikrofons ein, bzw. vor dem Ausstecken aus und stellen vor einem Schaltvorgang die Pegelsteller der Kanäle 1 bis 4 auf Minimum.

37 DC ADAPTOR IN

Verschraubbare Kleinspannungsbuchse für die Spannungsversorgung des Mischpults. Verwenden Sie bitte ausschließlich das mitgelieferte AC-Netzteil, um Schäden am Mischpult zu vermeiden. Schalten Sie das Mischpult erst nach dem Anschließen des Netzteils am Stromnetz und der Kleinspannungsbuchse ein. Die Netzspannung Ihres Energieversorgers und die Primärspannung des Netzteils müssen übereinstimmen!

38 POWER ON / OFF

Ein- / Ausschalter für die Spannungszufuhr des Mischpults.

39 POWER LED

Die Power-LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

Hinweis: Auf der Geräteunterseite befindet sich ein Montagepunkt für den optionalen Mikrofonstativ-Adapter LDVIBZMSADAPTOR.

Modellbezeichnung: LDVIBZ8DC
Produktart: Analoges Mischpult
Typ: Live / Home recording
Anzahl Kanäle: 8
Mono Kanäle:
Mono Mic/Line Eingangskanäle: 4
Mono Mic/Line Eingangsanschlüsse: 6,3 mm Stereoklinke, XLR
Mono Mic Eingangstyp: elektronisch symmetriert, diskreter Aufbau
Frequenzgang Mono Mic Eingang: 10 - 45.000Hz
Verstärkungsbereich Mono Mic Eingang: 50dB
Kanalübersprechung: 62 dB
THD Mono Mic Eingang: 0.0058%
Impedanz Mono Mic Eingang:	4kOhm
S/N Ratio Mono Mic Eingang:	113dB
Mono Line Eingangstyp:	elektronisch symmetriert, diskreter Aufbau
Verstärkungsbereich Mono Line Eingang:	50dB
THD Mono Line Eingang:	0.0045%
Impedanz Mono Line Eingang:	21k Ohm
S/N Ratio Mono Line Eingang:	116dB
Mono Kanal Equalizer Höhen:	+/- 15dB @ 12kHz
Mono Kanal Equalizer Mitten:	+/- 15dB @ 2,5kHz
Mono Kanal Equalizer Bässe:	+/- 15dB @ 80Hz
Kanal-Insert:	Kanal 1 & 2
Kanal-Insert Anschlüsse:	6,3 mm Stereoklinke (TIP= send / RING= return)
Phantomspeisung:	+48V DC schaltbar auf XLR Inputs
Low Cut:	95Hz
Compressor:	Kanal 1 & 2
Bedienelemente Kanal 1 - 5/6:	Gain, Low Cut, Compressor (nur Kanal 1 & 2), EQ Hi, EQ Mid, EQ Low, DFX, Pan/Bal, Kanal-Fader
Stereo Kanäle:
Stereo Line Eingangskanäle: 3
Stereo Line Eingangsanschlüsse:	2x 6,3 mm Stereoklinke (Lmono, R)
Stereo Line Eingangstyp:	Unbalanced

Frequenzgang Stereo Line Eingang: 10 - 45.000Hz

Verstärkungsbereich Stereo Line Eingang: 50dB

Kanalübersprechung: 62 dB

THD Stereo Line Eingang: 0.0045%

Impedanz Stereo Line Eingang: 3,7kOhm

S/N Ratio Stereo Line Eingang: 116dB

Stereo Kanal Equalizer Höhen: +/- 15dB @ 12kHz

Stereo Kanal Equalizer Mitten: +/- 15dB @ 2,5kHz (nicht Kanal 7/8)

Stereo Kanal Equalizer Bässe: +/- 15dB @ 80Hz

Bedienelemente Kanal 7/8: EQ Hi, EQ Low, DFX, Bal, Kanal-Fader

Main Section:

AUX/Effekt Send Kanäle: 1
AUX/Effekt Send Anschlüsse:	6,3 mm Stereoklinke Unbalanced
Stereo AUX Return Kanäle:	1
Stereo AUX Return Anschlüsse:	2x 6,3 mm Stereoklinke
Stereo Tape Ausgangskanal:	1x Stereo
Stereo Tape Ausgangsanschlüsse:	2x RCA (Chinch)
Stereo Tape Eingangskanal:	1x Stereo
Stereo Tape Eingangsanschlüsse:	2x RCA (Chinch)
Unsymmetrische Stereo Main-Ausgänge:	1
Unsymmetrische StereoMain-Ausgangsanschlüsse:	2x 6,3 mm Stereoklinke Unbalanced
Impedanz Unsymmetrische StereoMain-Ausgänge:	120 Ohm
Max. Pegel Unsymmetrische StereoMain-Ausgänge:	20dBV
Stereo Control Room Ausgänge:	1
Stereo Control Room Ausgangsanschlüsse:	2x 6,3 mm Klinke
Kopfhörerausgang:	1
Kopfhörerausgangsanschlüsse:	6,3 mm Stereoklinke
Minimale Kopfhörer-Impedanz: 30 Ohm
Digitaler Effektprozessor:	Ja
Anzahl Presets:	100
Fußtasteranschluss DFX Mute:	6,3 mm Klinke (Fußtaster optional)
Bedienelemente Main-Section:	DFX Presets, DFX Mute, DFX to Main Fader, ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL Fader, Phantom Power +48V, Main Mix Fader, Power
Generelle Spezifikationen:
Anzeigeelemente:	Kanal-Peak, Effekt-Peak, DFX LED-Display, Power, Phantom Power, 2x 8-Segment Pegel-Anzeige
Stromversorgung:	18V DC / 1A External PSU (im Lieferumfang)
Nutzungstemperaturbereich:	0°C to +45°C
Nutzungsfeuchtigkeitsbereich:	10%rel - 80%rel
Breite:	265mm
Höhe:	77mm
Tiefe:	350mm
Gewicht:	2,3kg
Weitere Eigenschaften:	Adapter für Mikrofonstativ-Montage optional (LDVIBZMSADAPTOR)

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: www.adamhall.com/compliance/

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
