VIBZ 10 - Mischpult LD Systems - Kostenlose Bedienungsanleitung

Produkttyp	Analoges Mischpult 10 Kanäle
Marke	LD Systems
Modell	VIBZ 10 (Ref. LDVIBZ10C)
Anzahl der Kanäle	10 (4 Mono Mikrofon/Line, 4 Stereo Line)
Mikrofoneingänge	4 symmetrische XLR-Eingänge mit schaltbarer Phantomspeisung +48V
Line-Eingänge	2 Mono-Klinkeneingänge 6,35 mm (Kanäle 1-2), 4 Stereo-Klinkeneingänge (Kanäle 3/4,5/6,7/8,9/10) und RCA-Eingänge (Kanäle 7/8,9/10)
Equalizer	3-Band pro Kanal (Höhen 12 kHz, Mitten 2,5 kHz, Tiefen 80 Hz) ±15 dB; Kanäle 7/8 und 9/10: 2-Band (Höhen/Tiefen)
Kompressor	Integriert auf Kanälen 1 und 2, einstellbar
Low-Cut-Filter	95 Hz, schaltbar auf Kanälen 1-4
Einschleifpunkte	2 (Kanäle 1 und 2) auf TRS-Klinke 6,35 mm
Hauptausgänge	MAIN MIX (2 x unsymmetrische Klinke 6,35 mm), CTRL OUT (2 x Klinke 6,35 mm), PHONES (Stereo-Klinke 6,35 mm), 2 TK OUT (RCA)
Hilfsein-/ausgang	1 AUX SEND (Klinke 6,35 mm), 1 ST RETURN (2 x Klinke 6,35 mm)
Stromversorgung	18V DC / 1A über mitgeliefertes externes Netzteil
Abmessungen (B x H x T)	265 mm x 77 mm x 350 mm
Gewicht	2,3 kg
Leistungsaufnahme	18 W (max)
Frequenzgang	10 Hz – 45 kHz (Mikrofon- und Line-Eingänge)
THD + N	0,0058 % (Mikrofoneingang), 0,0045 % (Line-Eingang)
Signal-Rauschabstand	113 dB (Mikrofon), 116 dB (Line)
Mikrofoneingangsimpedanz	4 kΩ
Line-Eingangsimpedanz	21 kΩ (Mono), 3,7 kΩ (Stereo)
Ausgangsimpedanz (MAIN)	120 Ω
Maximaler Ausgangspegel	+20 dBV
Anzeige	Peak-LEDs pro Kanal, Power-LED, +48V-LED, 2x8-LED-Balkengrafik Gesamtpegel
Betriebstemperatur	0 °C bis +45 °C
Relative Luftfeuchtigkeit	10 % bis 80 % (nicht kondensierend)
Mitgeliefertes Zubehör	Netzteil 18V/1A
Stativmontage	Möglich mit optionalem Adapter LDVIBZMSADAPTOR

Häufig gestellte Fragen - VIBZ 10 LD Systems

Welche Mikrofontypen kann ich an die VIBZ 10 anschließen?

Sie können dynamische oder Kondensatormikrofone (benötigen Phantomspeisung) an die XLR-Eingänge anschließen. Bei Kondensatormikrofonen aktivieren Sie die +48V-Speisung mit dem Schalter (Nr. 30) erst nach dem Anschließen des Mikrofons. Dynamische Mikrofone benötigen diese Speisung nicht.

Wie stelle ich den Eingangsverstärkung ein, um Verzerrungen zu vermeiden?

Verwenden Sie den Gain-Regler (Nr. 4) der Kanäle 1 bis 4. Stellen Sie ihn so ein, dass die rote Peak-LED nur gelegentlich bei den lautesten Passagen aufleuchtet. Wenn sie dauerhaft leuchtet, reduzieren Sie den Gain.

Kann ich ein externes Effektpedal mit diesem Mischpult verwenden?

Ja, über die Einschleifpunkte (Kanäle 1 und 2, TRS-Klinkenanschluss). Verwenden Sie ein Y-Kabel (TRS auf 2 x Mono-Klinke), um das Signal zum Effekt zu senden und zurückzuholen. Der AUX SEND (Klinke) kann ebenfalls einen externen Effekt versorgen, dessen Rückkehr am ST RETURN-Eingang erfolgt.

Wie schließe ich einen Computer oder MP3-Player an?

Verwenden Sie den 2 TK IN-Eingang (RCA, Nr. 22). Stellen Sie den Pegel mit dem Regler 2 TK IN LEVEL (Nr. 23) ein. Der Schalter (Nr. 24) ermöglicht es, dieses Signal zum MAIN MIX-Ausgang oder zum CTRL-/Kopfhörerausgang zu senden.

Wie verwende ich den integrierten Kompressor?

Der Kompressor ist auf den Kanälen 1 und 2 verfügbar (COMPRESSOR-Regler, Nr. 6). Drehen Sie ihn nach rechts, um die Kompression zu erhöhen. Die Gain-Ausgleichung erfolgt automatisch. Verwenden Sie ihn, um die Dynamik einer Stimme oder eines Instruments zu glätten.

Was tun, wenn das Mischpult nicht einschaltet?

Überprüfen Sie zunächst, ob das Netzteil angeschlossen ist und die Steckdose Spannung führt. Stellen Sie sicher, dass der DC-Stecker richtig eingesteckt und festgeschraubt ist. Der Power-Schalter (Nr. 32) muss auf ON stehen: Die Power-LED (Nr. 33) sollte leuchten. Wenn nichts passiert, könnte die interne Sicherung defekt sein; lassen Sie den Austausch von einem qualifizierten Techniker durchführen.

Wie reinige ich das Mischpult?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt. Trennen Sie das Gerät vor der Reinigung vom Netz.

Wie ist die empfohlene Einschaltreihenfolge?

1. Stellen Sie sicher, dass alle Lautstärken (Gain, Fader, MAIN MIX) auf Minimum sind. 2. Schließen Sie die Audioquellen (Mikrofone, Keyboards) und dann das Mischpult an. 3. Schalten Sie das Mischpult ein, zuletzt die Aktivlautsprecher. Zum Ausschalten umgekehrte Reihenfolge: Lautsprecher leiser stellen, ausschalten, dann Mischpult und Quellen.

Kann ich die VIBZ 10 auf einem Mikrofonstativ montieren?

Ja, dank des Gewindeeinsatzes unter dem Mischpult. Es wird der optionale Adapter LDVIBZMSADAPTOR (nicht im Lieferumfang) benötigt. Schrauben Sie den Adapter auf das Stativ und befestigen Sie dann das Mischpult.

Wie behebe ich Brummen oder Grundrauschen?

Überprüfen Sie die Kabel: Verwenden Sie symmetrische Kabel (XLR oder TRS-Klinke) für lange Strecken. Vermeiden Sie es, das Mischpult in der Nähe von Transformatoren oder Störquellen zu platzieren. Stellen Sie sicher, dass die Erdung der Stromversorgung korrekt ist. Reduzieren Sie den Gain unbenutzter Kanäle. Aktivieren Sie den Low-Cut-Filter (95 Hz), um unerwünschte tieffrequente Geräusche zu unterdrücken.

BEDIENUNGSANLEITUNG VIBZ 10 LD Systems

BEDIENUNGSPANLEITUNG

MANUEL D'UTILISATION

MANUAL DE USUARIO

INSTRUKCJA OBSLUGI

MANUALE D' USO

VIBZ 10

SCHNEELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL 14

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE 15-18

TECHNISCHE DATEN 19-20

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PREVENTIVES 21-22

INTRODUCTION

GUIDE DE PRESE EN MAIN RAPIDE AVEC

EXEMPLDE DE CÁBLAGE 23

CONNECTEURS, CONTROLES ET INDICATEURS 24-27

CHARACTERISTIQUES TECHNIQUES 27-29

DECLARATIONS

4

9-10

22

GUIDA ALL'AVVIO RAPIDO CON ESEMPIO DI CABLAGGIO

CONNECTIONI, COMANDI E INDICATORI 52-55

DATI TECNICI 55-57

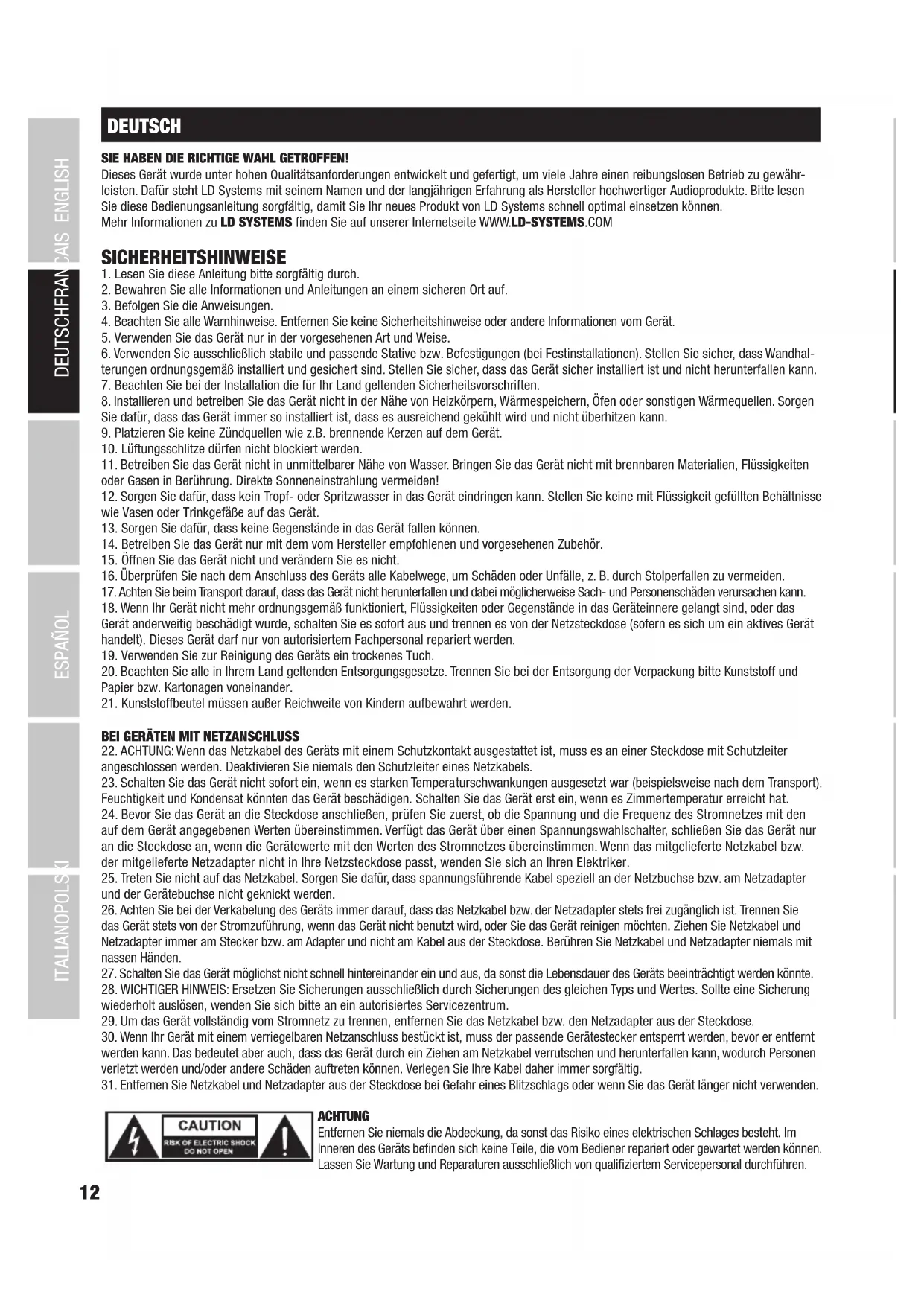

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsforderungen entwickelt und gefertigt, um vielen Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Name und der langjährigen Erfahrung als Hersteller hochwertiger Audioprokte.itte lesen Sie diese Bedienungsanleitung sorgfältig, damit sie hr neues Produkt von LD Systems schnell optimal einsetzen konnen.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungmente sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfern den Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie safer, dass Wandhal-terungen ordnungsgemäß installiert und gesichert sind. Stellen Sie safer, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Naze von Heizkörpm, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lufungsschlitze)durfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
12. Sorgen Sie damit, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgebung auf das Gerät.
13. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Offnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Gerats alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglichereise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerat nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht那么简单 ein, wenn es starrkten Temperaturschwankungen ausgesetzt war (beispisseweise nach dem Transport). Feuchtigkeit und Kondensat können das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schlieben Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passt, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie damit, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchen. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Gerats beeinträchtigt werden konnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Soltte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerat mit einem verriegelbaren Netzanschluss bestuckt ist, muss der passende Gerästecker entsprert werden, bevor er entfernrt werden kann. Das bedeutet aber auch, dass das Gerat durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel dazu immer sorgfältig.
10. Entferen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entferen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Gerats befinden sich keine Teile, die vom Bediener repariert oder gewartet werden konnen. Lassen Sie Wartung und Reparaturen ausschließlich von qualifizierten Servicepersonal durchführten.

Das gleichseite Dreiick mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warning! Dieses Symbol kennzeichnet Höhe Oberflächen. Wahrend des Betriebs konnen bestimme Teile des Gehäuses ho werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkuhlzeit von mindestens 10 Minuten.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerat ist fur den professionellen Einsatz vorgesehen. Der komerzielle Betrieb these Gerats unterliegt den jeweils gultigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrucklich auf möglichhe Gesundheitsrisiken hinzweisen. Gehorschaden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung these Products konnen hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlem, Mitarbeitern und Zuschauern zu irreparablen Gehorschaden führen konnen. Vermeiden sie langer anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFUHRUNG

LDVIBZ10C - 10-Kanal Mixer mit Compressor

Der VIBZ 10 C ist ein vielseitig einsetzbares Mischpult mit vier symmetrischen Mikrofoneingängen, die über hochwertige Vorversteller, Low-Cut-Filter und eine zuschaltbare Phantomspeitung verfügen. Zwei Mikrofonkanä sind mit Inserts zur individuellen Signalbearbeitung ausgestattet, zwei weitere können alternativ als Stereo-Line-Kanä benutzt werden.

Zur effektiven Klangeinstellung besitz der VIBZ 10 C exakt arbeitende 3-Band-EQs mit praxisgerecht gewährten Mittenfrequenzen, zwei Stereokanäe sind mit 2-Band-EQs regelbar. Der eingebaute Compressor lasst sich für eine wirkungsvolle Dynamikbearbeitung stufenlos einstellen.

Die Mastersektion des Mixers verfugt über einen Effektweg, regelbare Monitorausgänge und einem Kopflöreranschluß. Der VIBZ 10 C besitzt zudem Ein- und Ausgänge für Aufnahme- und Abspielgeräte, das Eingangssignal kann auf den Master- oder Monitorausgang gelegt und in der Lautstärke geregelt werden.

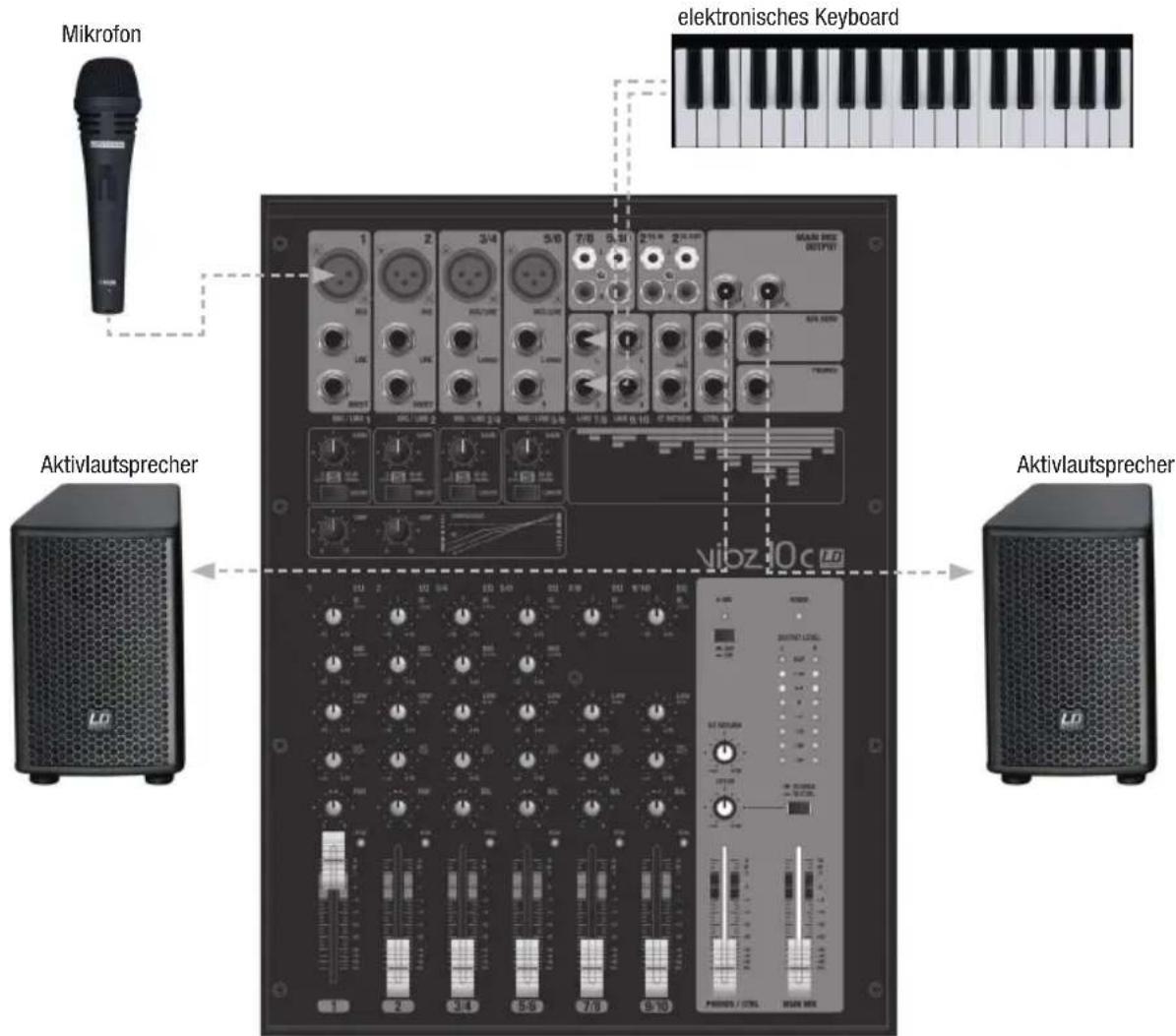

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL

1. Achten Sie darauf, dass das Mischpult und alle Geräte, die am Mischpult angeschlossen werden sollen, ausgeschelt sind.
2. Schlieben Sie die Geräte mit geeigneten Kabeln am Mischpult an.
3. Stellen Sie die Vorverstärkung der Kanäle 1 bis 4 und alle Pegelsteller Kanal-LEVEL und MAIN MIX auf Minimum. Bringen Sie die Regler aller Equalizer in Mittelstellung (Rastpunkt). Stellen Sie die Lautstärkeregler der aktiven Lautsprecher auf Minimum. Schalten Sie die +48V Phantomspeisung des Mischpults nur ein, wenn Sie ein Kondensatormikrofon verwenden.
4. Schalten Sie die Geräte in der folgenden Reihenfolge ein: Mikrofon und Keyboard (oder andere Zuspielgeräte), das Mischpult und zuletzt die aktiven Laufsprecher.
5. Stellen Sie die Gain-Regler der Kanäle 1 und 2, bzw. 3/4 und 5/6 so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleucht. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzieren der Eingangsvorstandung (Gain).
6. Kanäle 7/8 und 9/10: Stellen Sie den Ausgangspegel des Keyboards (oder andere Zuspielgeräte) so ein, dass die Peak-LED des entsprichenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED.
7. Bringen Sie die Pegelsteller (Fader) der verwendeten Kanäle und des Summenkanals MAIN MIX ungebär auf die 0 dB Markierung.
8. Erhöhen Sie bei anliegendem Signal (z.B. Sprache, Gesang, Keyboard) nun die Lautstärke der aktiven Laufsprecher auf den gewünschten Pegel.
9. Die Feinabstimmung durch das Einstellen der Lautstärkenverhältnisse der Kanäle und die Verwendung der Equalizer, Compressoren und des Effektgerats kann nun nach Wunsch durchgeführt werden.

HINWEIS: Beim Ausschalten der Geräte beachten Sieitte folgende Schritte: Stellen sie zuerst die Lautstärke der aktiven Lautsprecher auf Minimum und schalten Sie aus, danach konnen das Mischpult und die angeschlossenen Geräe ausgeschaltet werden.

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE

MIC IN KANAL 1-2 & 3/4-5/6

Symmetrische Eingänge der Kanäle 1 und 2, bzw. 3/4 und 5/6 mit 3-Pol XLR-Buchsen zum Anschlieben von Mikrofonen. Die Kanäle 1 und 2 sind Mono-Kanäle, die Kanäle 3/4 und 5/6 konnen je nach Belegung sowohl als Mono- als auch als Stereo-Kanäle verwendet werden (XLR und Klinke L IN = Mono / Klinke L und R IN = Stereo). Für den Betrieb von Kondensator-Mikrofonen steht eine 48V Phantomspeitung zur Verfugung, die zentral auf die XLR-Buchsen zugeschaltet werden kann (Nr. 30). Vor dem Ein- bzw. Ausstecken von Mikrofonen stellen Sie den Gain-Regler (Nr. 4)itte auf ein Minimum (Linksanschlag) und schalten die Phantomspeigung erst nach dem Anschlieben eines Mikrofons ein, bzw. vor dem Ausstecken aus.

LINE IN KANAL 1/2

Symmetrische Eingänge der Mono-Kanäle 1 und 2 mit 6,3mm Klinkenbuchse zum Anschlieben eines Zuspielgeräts mit Line-Pegel. Vor dem Ein- bzw. Ausstecken von Klinkenkabeln stellen Sie den Gain-Regler (Nr. 4)itte auf ein Minimum (Linksanschlag).

3 INSERT KANAL 1 / 2

3-polige 6,3mm Klinkenbuchse zum Einsatzbuchungen eines externen signalverarbeitenden Gerats (Compressor, Gate usw.) in den entsprechen-den Mischpult-Kanal. Für die Verbindung wird ein spezielles Insert-Kabel bestehtigt (Y-Kabel, 1x Stereo-Klinke auf 2x Mono-Klinke, bzw. XLR). Die Belegung der Buchse ist wie folgt: TIP = Send, RING = Return, SLEEVE = Masse.

4 GAIN KANAL 1-4

Justieren der Vorverstärkung des Mikrofon-Eingangs von 0 bis 50 dB, bzw. der Empfindlichkeit des Line-Eingangs von +15 bis -35 dB. Stellen Sie den Gain-Regler so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorverstärkung, bzw. der Eingangsempfindlichkeit.

LOW CUT KANAL 1-4

Tiefensperre fur die Unterrückung tieffrequenter Signalanteile. Vor allem bei Sprach- und Gesangsübertragung kann ein aktivierter LOW CUT (Schalter in heruntergdruckter Position) stondere Bassfrequenzen absken und somit die Textverständlichkeit steigern. Die Grenzfrequency liegt bei 95Hz .

6 COMPRESSOR

Stufenlos regelbarer Compressor für die Kanäle 1, bzw. 2. Je nach Einstellung wird das anliegende Signal weniger, oder stärker verdichtet, d.h., die Dynamik des Signals wird eingeschränkt (Linksanschlag des Reglers = Compressor deaktiviert, Rechtsanschlag = maximale Verdichtung). Der durch zunehmend stärkerer Verdichtung größter werdenende Pegelverlust wird von der Compressor-Einheit automatisch ausgegliedchen. Der Einsatz des Compressors kann z.B. für eine verbesserte Durchsetzung einer Gesangsstämme im Mix sorgen.

EQUALIZERHI KANAL1-9/10

Equalizer Hohenband fur die Kanäle 1 bis 9/10 (12 kHz, +/-15 dB). Nach links gedreht werden Hohen abgesenkt, nach rechts gedrecht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Mittenband fur die Kanäe 1 bis 5/6 (2,5 kHz, +/-15 dB). Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Bassband for die Kanäle 1 bis 9/10 (80 Hz, +/-15 dB). Nach links gestreht werden Basse abgesenkt, nach rechts gestreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

LEVEL AUX POST KANAL 1 - 9/10

Pegelsteller for die Zumischung des Signals von Kanal 1 bis 9/10 auf ein externes Effektgerät (Effekt Send, Post Fader). Verwenden Sie den Line-Ausgang AUX SEND (Nr. 29) zur Ansteuerung des Effektgeräts und den Stereo-Line-Eingang ST RETURN (Nr. 17) für die Einspeisung des Effektsignals ins Mischpult.

1 PAN KANAL 1 / 2 & BAL KANAL 3/4 - 9/10

PAN Kanal 1 und 2: Mit Hilfe des Panorama-Reglers positionieren Sie das Signal des entsprechenden Kanals im Stereofeld des Gesamtsignals (Mittelstellung = Wahlnehmung des Signals in der Mitte des Stereofelds). BAL Kanal 3/4 bis 9/10: Mit Hilfe des Balance-Reglers stellen Sie das Lautstärkenverhältnis zwischen dem linken und rechten Anteil des anliegenden Stereo-Signals ein. Sobald die XLR-Buchse, bzw. lediglich die linke Buchse L (MONO) des Line-Eingangs belegt ist, erfüllt der Regler die Funktion eines Panorama-Reglers.

12 PEAK LED KANAL 1 - 9/10

PEAK Kanal 1 - 5/6: Sobald die rote Peak-LED aufleucht, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Gain-Regler (Nr. 4) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleucht. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorstandung, bzw. der Eingangsempfindlichkeit. PEAK Kanal 7/8 und 9/10: Sobald die rote Peak-LED aufleucht, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Ausgangspiegel des Zuspielgerats so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleucht. Vermeiden Sie permanentes Leuchten der Peak-LED.

13 FADER KANAL 1 - 9/10

Pegelsteller für die Kanäle 1 bis 9/10. Schieben Sie den Fader-Knopf nach oben, um die Lautstärke des entspruchenden Kanals anzuheiten und nach unten, um sie zu verringgen.

LINE IN L / R KANAL 3/4 - 5/6

Unsymmetrische Eingänge der Stereo-Kanäle 3/4 und 5/6 mit 6,3mm Klinken-Buchsen zum Anschlieben von Zuspielgeräten mit Line-Pegel (z.B. Keyboard). Wird lediglich die Eingangsbuchse links (L) belegt, wird der Kanal Mono betrieben.

LINE IN KANAL 7/8

Unsymmetrischer Line-Eingang des Stereo-Kanals 7/8. Die Cinch-Buchsen konnen alternativ zu den Klinken-Buchsden des Kanals verwendet werden.

16 LINE IN KANAL 9/10

Unsymmetrischer Line-Eingang des Stereo-Kanals 9/10. Die Cinch-Buchsen können alternative zu den Klinken-Buchsden des Kanals verwendet werden.

ST RETURN L/R

Unsymmetrischer Stereo-Line-Eingang mit 6,3mm Klinkenbuchsen fur den Anschluss eines externen Effektgerats (Eingang links = Mono), oder eines anderen Zuspielgerats mit Line-Pegel. Verwenden Sie die AUX SEND-Klinkenbuchse, um ein externes Effektgerat anzusteuern.

ST RETURN

Pegelsteller fur den Stereo-Line-Eingang ST RETURN (Nr. 17). Das ST RETURN-Signal wird direkt auf den Summenkanal MAIN MIX gemischt. Nach links gedreht verringgert sich, nach rechts gedreht erholt sich die Lautstärke.

PHONES

Kopfhoranschlss mit 6,3mm Stereo-Klinkenbuchse. Ausgabe des Signals des Summenkanals MAIN MIX. Die Lautstarkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 21) und ist unabhängig von der Lautstarkeneinstellung des Pegelstellers MAIN MIX. Verwendten Sie Kopfhorer mit einer minimalen Impedanz von 30 Ohm und achten darauf, die Lautstärke auf einem angenehen Pegel zu halten, um Gehorschaden durch laute Geräusche zu vermeiden.

CTRL OUT L/R

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschlieben von aktiven Monitoren etc.. Ausgabe des Signals des Summenkanals MAIN MIX. Die Lautstärkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 21) und ist unabhängig von der Lautstärkeneinstellung des Pegelstellers MAIN MIX

PHONES / CTRL

Pegelsteller fur den Stereo-Line-Ausgang CTRL (Nr. 20) und den Kopfhorer-Ausgang PHONES (Nr. 19). Besonderss bei der Verwendung von Kopfhorern, achten Sie darauf, die Lautstarke auf einem angenehmen Pegel zu halten, um Gehorschaden durch laute Geräusch zu vermeiden.

2TKIN

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschlieben eines Zuspielgeräts mit Line-Pegel (z.B. MP3-Player).

2 TK IN LEVEL

Pegelsteller fur den Stereo-Line-Eingang 2 TK IN (Nr. 22). Nach links gedreht verringiert sich, nach rechts gedreht erhöht sich die Lautstärke.

2 TK IN TO MAIN / TO CTRL

Dieser Umschalter ermoiglt es, das am Stereo-Line-Eingang 2TK IN anliegende Signal wahlweise auf die Stereo-Line-Ausgange MAIN MIX OUT, CTRL OUT und den Kopfhorerausgang PHONES (nicht heruntergedruckte Position TO MAIN), oder ausschliebich auf den Steero-Line-Ausgang CTRL OUT und den Kopfhorerausgang PHONES zu routen (heruntergedruckte Position TO CTRL).

MAIN MIX OUTPUT

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschlieben einer aktiven Beschallungsanlage. Ausgabe des Summen-Signals des Mischpuls.

2 TK OUT

Unsymmetrischer Stereo-Line-Ausgang mit Cinch-Buchsen zum Anschlieben eines Aufnahmegerats (z.B. Laptop). Ausgabe des Summen-Signals des Mischpults.

MAIN MIX

Pegelsteller fur die Stereo-Line-Ausgange MAIN MIX OUT (Nr. 25) und 2 TK OUT (Nr. 26). Schieben Sie den Fader-Knopf nach oben, um die Lautstärke anzuheiten und nach unter, um sie zu verringn. Stellen Sie vor dem Einschalten der angeschlossenen Beschallungsanlage den Pegelsteller auf Minimum.

OUTPUT LEVEL

2x 8-Segment LED-Pegel-Anzeige fur die Visualisierung des Pegels im Stereo-Summenkanal. Um Verzerrungen zu vermeiden, reduzieren Sie den Ausgangspiegel, sobald die rote CLIP-LED aufleuchtet.

AUX SEND

Unsymmetrischer Mono-Line-Ausgang mit 6,3mm Klinkenbuchse zum Ansteuern eines externen Effektgerats (POST Fader).

30 +48V ON/OFF

+48V Phantomspeisin for den Betrieb von Kondensatormikrofonen ohne eigene Spannungssversorgung. Bringen Sie den Schalter in die heruntergedruckte Position ON (rote Anzeige-LED leuchtet), um die Phantomspeisin fur die XLR Mikrofon-Eingänge einschalten und in die nicht heruntergedruckte Position OFF, um sie auszuschalten (rote Anzeige-LED erlischt). Schalten Sie die Phantomspeisin erst nach dem Anschlieben eines Mikrofons ein, bzw. vor dem Ausstecken aus und stellen vor einem Schaltvorgang die Pegelsteller der Kanäle 1 bis 4 auf Minimum.

3DC ADAPTOR IN

Verschraubbare Kleinspannungsbuchse für die Spannungsvorsorgung des Mischpults. Verwenden Sieitte ausschlieblich das mitgelieferte AC-Netzteil, um Schäden am Mischpult zu vermeiden. Schalten Sie das Mischpult erst nach dem Anschlaffen des Netzteils am Stromnetz und der Kleinspannungsbuchse ein. Die Netzspannung Ihres Energieversorgers und die Primarspannung des Netzteils mssen übereinstimmen!

32 POWER ON / OFF

Ein-/ Ausschalter für die Spannungszufuhr des Mischpults.

33 POWER LED

Die Power-LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

Hinweis: Auf der Geräteunterseite befindet sich ein Montagepunkt für den optionalen Mikrofonstativ-Adapter LDVIBZMSADAPTOR.

LDVIBZMSADAPTOR

TECHNISCHE DATEN

Modellbezeichnung: LDVBZ10C

Produktart: Analoges Mischpult

Typ: Live / Home recording

Anzahl Kanäle: 10

Mono Kanäe:

Mono Mic/Line Eingangskanäe: 4

Mono Mic/Line Eingangsanschlüsse: 6,3 mm Stereoklinke, XLR

Mono Mic Eingangstyp: elektronisch symmetriert, diskreter Aufbau

Frequenzgang Mono Mic Eingang: 10 - 45.000Hz

Verstarkungsbereich Mono Mic Eingang: 50dB

Kanalübersprechung: 90 dB

THD Mono Mic Eingang: 0.0058%

Impedanz Mono Mic Eingang: 4kOhm

S/N Ratio Mono Mic Eingang: 113dB

Mono Line Eingangstyp: elektronisch symmetriert, diskreter Aufbau

Verstarkungsbereich Mono Line Eingang: 50dB

THD Mono Line Eingang: 0.0045%

Impedanz Mono Line Eingang: 21k Ohm

S/N Ratio Mono Line Eingang: 116dB

Mono Kanal Equalizer Höhen: +/- 15dB @ 12kHz

Mono Kanal Equalizer Mitten: +/- 15dB @ 2,5kHz

Mono Kanal Equalizer Basse: +/- 15dB @ 80Hz

Kanal-Insert: Kanal 1 & 2

Kanal-Insert Anschlasse: 6,3 mm Stereoklinke (TIP= send / RING= return)

Phantomspeisung: +48V DC schaltbar auf XLR Inputs

Low Cut: 95Hz

Compressor: Kanal 1 & 2

Bedienelemente Kanal 1 - 5/6: Gain, Low Cut, Compressor, EQ Hi, EQ Mid, EQ Low, Pan/Bal, Kanal-Fader

Stereo Kanäe:

Stereo Line Eingangskanäle: 4

Stereo Line Eingangsanschlüsse: 2x 6,3 mm Stereoklinke (Lmono, R)

Stereo Line Eingangstyp: Unbalanced

Frequenzgang Stereo Line Eingang: 10 - 45.000Hz

Verstarkungsbereich Stereo Line Eingang: 50dB

Kanalüberspruchung: 62 dB

THD Stereo Line Eingang: 0.0045%

Impedanz Stereo Line Eingang: 3,7kOhm

S/N Ratio Stereo Line Eingang: 116dB

Stereo Kanal Equalizer Hohen: +/- 15dB @ 12kHz

Stereo Kanal Equalizer Mitten: +/- 15dB @ 2,5kHz (nicht Kanal 7/8 - 9/10)

Stereo Kanal Equalizer Basse: +/- 15dB @ 80Hz

Bedienelemente Kanal 7/8 - 9/10: EQ Hi, EQ Low, Bal, Kanal-Fader

Main Section:

AUX/Effekt Send Kanäle: 1

AUX/Effekt Send Anschlüsse: 6,3 mm Stereoklinke Unbalanced

Stereo AUX Return Kanäle: 1

Stereo AUX Return Anschlisse: 2x 6,3 mm Stereoklinke

Stereo Tape Ausgangskanal: 1x Stereo

Stereo Tape Ausgangsanschlüsse: 2x RCA (Chinch)

Stereo Tape Eingangskanal: 1x Stereo

Stereo Tape Eingangsanschlüsse: 2x RCA (Chinch)

Unsymmetrische Stereo Main-Ausgabe: 1

Unsymmetrische Stereo Main-Ausgangsanschlüsse: 2x 6,3 mm Stereoklinke Unbalanced

Impedanz Unsymmetrische Stereo Main-Ausgabe: 120 Ohm

Max. Pegel Unsymmetrische Stereo Main-Ausgange: 20dBV

Stereo Control Room Ausgabe: 1

Stereo Control Room Ausgangsanschlüsse: 2x 6,3 mm Klinke

Kopflorerausgang: 1

Kopfhörerausgangsanschlüsse: 6,3 mm Stereoklinke

Minimale Kopfhörer-Impedanz: 30 Ohm

Digitaler Effektprozessor: Nein

Anzahl Presets: leer

FuBtasteranschluss DFX Mute: 6,3 mm Klinke (FuBtaster optional)

Bedienelemente Main-Section: ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL Fader, Phantom Power +48V, Main Mix Fader, Power

Generelle Spezifikationen:

Anzeigeelemente: Kanal-Peak, Power, Phantom Power, 2x 8-Segment Pegel-Anzeige

Stromversorgung: 18V DC / 1A, External PSU (im Lieferumfang)

Nutzungstemperaturbereich: 0^ to +45^

Nutzungsfleuchtingeitsbereich: 10%rel - 80%rel

Breite: 265mm

Höhe: 77mm

Tiefe: 350mm

Gewicht: 2,3kg

Weitere Eigenschaften: Adapter fur Mikrofonstativ-Montage optional (LDVIBZMSADAPTOR)

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRANKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH,Adam-Hall-Str.1,61267 Neu Anspach / E-Mail [e-mail]/ +49 0)6081/9419-0.

KORREKTE ENTORSORGUNG DIESES PRODUKTS

(Gultig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie这点 Product getrennt von anderen Abfallen und fuhren es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten uber den Handler, bei dem das Produkt erwor-ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte Ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

CE-KONFORMITÄT

Hiermit erklart die Adam Hall GmbH, dass these Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklarung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Adam Hall GmbH, dass dieser Funkanlagen typ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklarung ist unter der folgenden

Internetadresse verfugbar: www.adamhall.com/compliance/

Druckfehler und Irrtumer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
