Tipo di prodotto	Tavolo di missaggio analogico 10 canali
Marca	LD Systems
Modello	VIBZ 10 (rif. LDVIBZ10C)
Numero di canali	10 (4 mono micro/linea, 4 stereo linea)
Ingressi microfono	4 ingressi XLR bilanciati con alimentazione phantom +48V commutabile
Ingressi linea	2 ingressi jack 6,35 mm mono (canali 1-2), 4 ingressi stereo jack (canali 3/4,5/6,7/8,9/10) e ingressi RCA (canali 7/8,9/10)
Equalizzatore	3 bande per canale (alti 12 kHz, medi 2,5 kHz, bassi 80 Hz) ±15 dB; canali 7/8 e 9/10: 2 bande (alti/bassi)
Compressore	Integrato sui canali 1 e 2, regolabile
Filtro Low-Cut	95 Hz, commutabile sui canali 1-4
Punti di insert	2 (canali 1 e 2) su jack TRS 6,35 mm
Uscite principali	MAIN MIX (2 x jack 6,35 mm asimmetrico), CTRL OUT (2 x jack 6,35 mm), PHONES (jack stereo 6,35 mm), 2 TK OUT (RCA)
Ingresso/uscita ausiliaria	1 invio AUX SEND (jack 6,35 mm), 1 ritorno ST RETURN (2 x jack 6,35 mm)
Alimentazione	18V CC / 1A tramite alimentatore esterno fornito
Dimensioni (L x A x P)	265 mm x 77 mm x 350 mm
Peso	2,3 kg
Consumo	18 W (max)
Risposta in frequenza	10 Hz – 45 kHz (ingressi micro e linea)
THD + N	0,0058 % (ingresso micro), 0,0045 % (ingresso linea)
Rapporto segnale/rumore	113 dB (micro), 116 dB (linea)
Impedenza di ingresso microfono	4 kΩ
Impedenza di ingresso linea	21 kΩ (mono), 3,7 kΩ (stereo)
Impedenza di uscita (MAIN)	120 Ω
Livello di uscita max	+20 dBV
Display	LED Peak per canale, LED Power, LED +48V, bargrafico 2x8 LED livello generale
Temperatura di funzionamento	0 °C a +45 °C
Umidità relativa	10 % a 80 % (senza condensa)
Accessori inclusi	Alimentatore 18V/1A
Montaggio su piedistallo	Possibile con adattatore opzionale LDVIBZMSADAPTOR

Domande frequenti - VIBZ 10 LD Systems

Quali tipi di microfoni posso collegare alla VIBZ 10?

È possibile collegare microfoni dinamici o a condensatore (che necessitano di alimentazione phantom) agli ingressi XLR. Per i microfoni a condensatore, attivare l'alimentazione +48V con il selettore (n°30) solo dopo aver collegato il microfono. I microfoni dinamici non necessitano di questa alimentazione.

Come regolare il guadagno di ingresso per evitare la distorsione?

Utilizzare il potenziometro Gain (n°4) dei canali 1-4. Regolarlo in modo che il LED Peak rosso si accenda solo occasionalmente nei passaggi più forti. Se rimane acceso continuamente, ridurre il guadagno.

Posso usare un pedale effetti esterno con questo mixer?

Sì, tramite i punti di insert (canali 1 e 2, connettore jack TRS). Utilizzare un cavo a Y (TRS verso 2 x jack mono) per inviare il segnale all'effetto e recuperarlo. L'invio effetto AUX SEND (jack) può anche alimentare un effetto esterno il cui ritorno avviene sull'ingresso ST RETURN.

Come collegare un computer o lettore MP3?

Utilizzare l'ingresso 2 TK IN (RCA, n°22). Regolare il livello con il potenziometro 2 TK IN LEVEL (n°23). Il selettore (n°24) consente di inviare questo segnale all'uscita MAIN MIX o all'uscita CTRL / cuffie.

Come usare il compressore integrato?

Il compressore è disponibile sui canali 1 e 2 (potenziometro COMPRESSOR, n°6). Ruotarlo verso destra per aumentare la compressione. La compensazione del guadagno è automatica. Usarlo per appiattire la dinamica di una voce o di uno strumento.

Cosa fare se il mixer non si accende?

Verificare prima che l'alimentatore sia collegato e che la presa a muro sia sotto tensione. Assicurarsi che il connettore DC sia ben inserito e avvitato. L'interruttore Power (n°32) deve essere in posizione ON: il LED Power (n°33) deve accendersi. Se non succede nulla, il fusibile interno potrebbe essere difettoso; affidare la sostituzione a un tecnico qualificato.

Come pulire il mixer?

Utilizzare un panno asciutto e morbido. Non usare mai solventi, alcol o prodotti abrasivi. Assicurarsi che nessun liquido penetri all'interno dell'apparecchio. Scollegare l'alimentazione prima della pulizia.

Qual è la procedura di accensione consigliata?

1. Assicurarsi che tutti i volumi (Gain, fader, MAIN MIX) siano al minimo. 2. Collegare le sorgenti audio (microfoni, tastiere) e poi il mixer. 3. Accendere il mixer, poi i diffusori attivi per ultimi. Per lo spegnimento, invertire l'ordine: abbassare i diffusori, spegnerli, poi il mixer e le sorgenti.

Posso montare la VIBZ 10 su un piedistallo per microfono?

Sì, grazie all'inserto filettato sotto il mixer. Richiede l'adattatore opzionale LDVIBZMSADAPTOR (non incluso). Avvitare l'adattatore sul piedistallo, quindi fissare il mixer.

Come risolvere un ronzio o rumore di fondo?

Controllare i cavi: utilizzare cavi bilanciati (XLR o jack TRS) per lunghe distanze. Evitare di posizionare il mixer vicino a trasformatori o fonti di interferenza. Assicurarsi che la messa a terra dell'alimentazione sia corretta. Ridurre il guadagno dei canali inutilizzati. Attivare il filtro Low-Cut (95 Hz) per tagliare i rumori di bassa frequenza indesiderati.

MANUALE UTENTE VIBZ 10 LD Systems

29 DICIHIARAZIONI DEL PRODUTTORE 57

ESPANOL

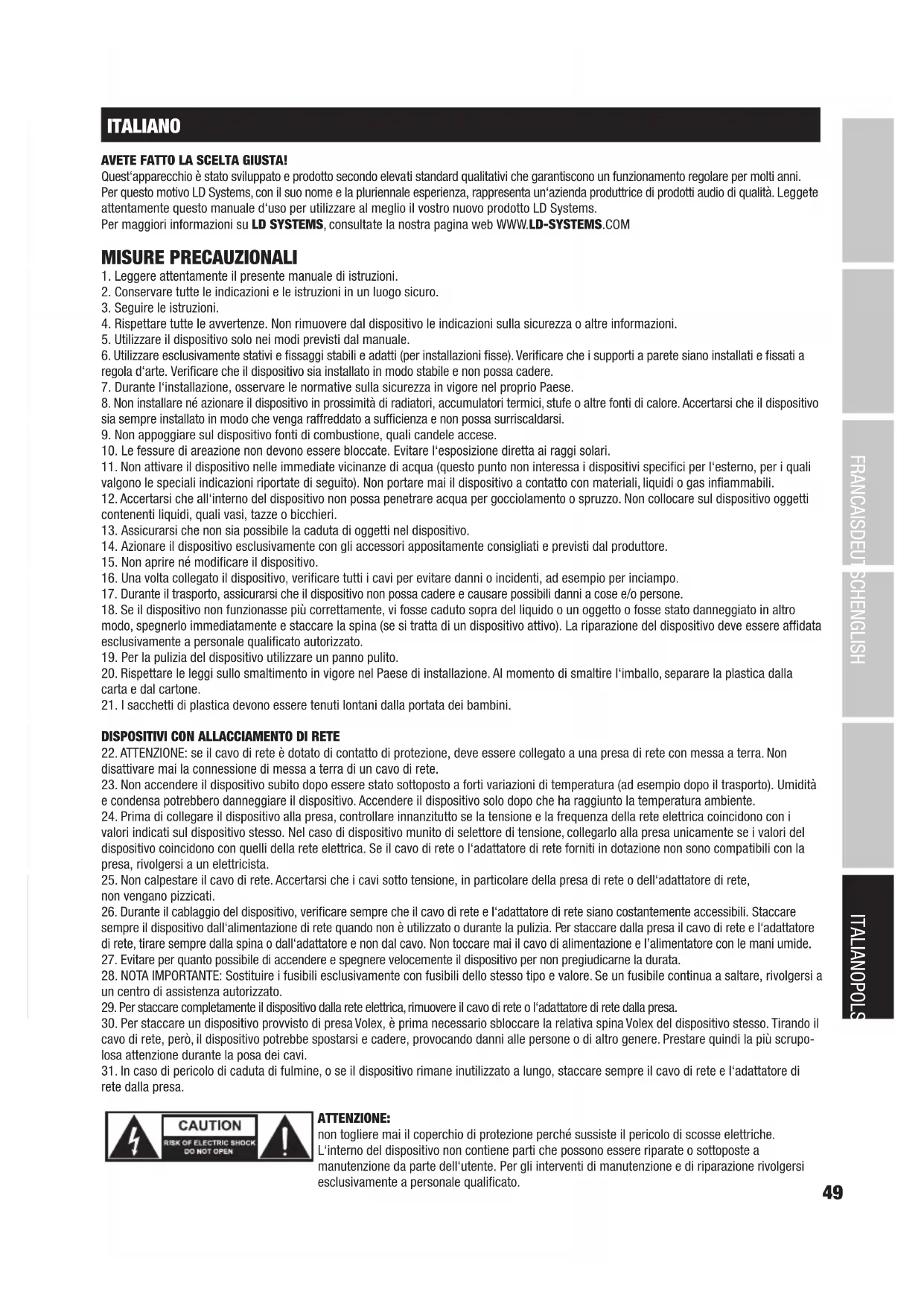

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per quello motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attendamente quello manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attendamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
3. Seguire le Istruzioni.
4. Rispettare tutte le avverenze. Non rimuovere dal dispositivo leindicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il disposativo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sa sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Non attivare il dispositivo nelle immedite vicinanze di acqua (questo punto non interessi i dispositivi specifici per l'esterno, per i quali valgono le speciali indicatori riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'internalo del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non après né modificare il disposativo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il disposativo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un disposativo attivo). La riparazione del disposativo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo'utilizzare un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installmente. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuiti lontani nella portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottomposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cabaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completeness il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la più scrupolo sa attentione durante la posa dei cavi.
10. In caso di pericolò di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che sono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo significato indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impiego. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzato in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolongata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che sono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolongata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

LDVIBZ10C - Mixer a 10 canali con compressore

Quattro ingressi microfono bilanciati con preamplificatori di qualità, filtri passa alto e la possibilità di collegare un'alimentazione phantom rendono il VibZ 10 C un mixer extremamente versatile. Due canali microfono sono dotati di insert che permettono di elaborare i segnali individualmente, altri due sono essere utilizzati in alternatively come canali di linea stereo.

Graie agli equalizzatori a tre bande con frequenze centrali selezionabili e a due canali stereo regolabili con equalizzatori a due bande, il VIBZ 10 C vanta un'eccellente regolazione del suono, nella compressore integrato a regolazione continua garantisce un'efficace elaborazione dinamica.

La sezione master del mixer dispone di un loop effetti, di uscite monitor regolabili e di una connessione per le cuffie. Il VIBZ 10 C è inoltre provvisto di ingressi e uscite per i dispositivi di registrazione e riproduzione; il segnale d'ingresso, dal volume regolabile, può essere posizionato sull'uscita master o monitor.

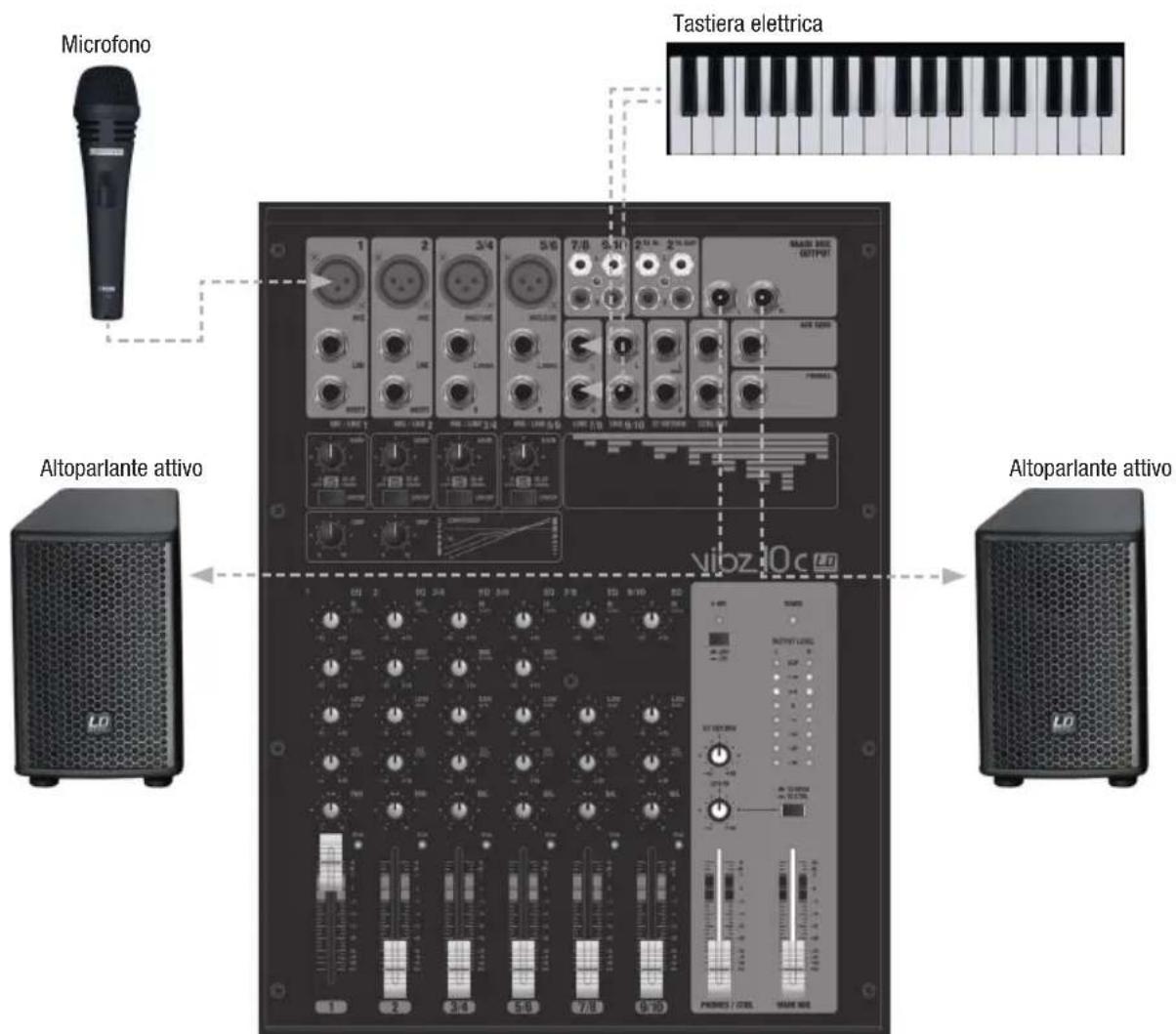

GUIDA ALL'AVVIO RAPIDO CON ESEMPIO DI CABLAGGIO

1. Verificare che il mixer e tutti i dispositivi da collegare siano spenti.
2. Collegare i dispositivi al mixer utilizzato i cavi adatti.
3. Posizione al minimo la preamplificazione dei canali da 1 a 4, tutti i regolatori di livello LEVEL dei canali e il controllo MAIN MIX. Portare i regolatori di tutti gli equalizzatori in posizione intermedia (si sente un click). Posizione al minimo i regolatori del volume dell'altoparlante attivo. Attivare l'alimentazione phantom +48 V del mixer solo se si utilizza un microfono a condensatore.
4. Accendere i dispositivi nel seguente ordine: microfono e tastiera (o altri dispositivi di riproduzione), mixer e per ultimi gli altoparlanti attivi.
5. Posizionare i regolatori di guadagno dei canali 1 e 2, 3/4 e 5/6 in modo che il LED PEAK del canale corrispondente si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d'ingresso (GAIN).
6. Canali 7/8 e 9/10: posizionare il livello d'uscita della tastiera (o altri dispositivi di riproduzione) in modo che il LED PEAK del canale corrispondente si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Evitare che il LED PEAK rimanga acceso.
7. Portare il regolatore di livello (fader) dei canali utilizzati e del canale di missaggio (MAIN MIX) approssimativamente sull'indicazione 0 dB.
8. Con segnale presente (ad esempio lingua, canto, tastiera) aumentare ora il volume degli altoparlanti attivi portandolo al livello desiderato.
9. Ora è possible esguire la regolazione fine desiderata impostando i rapporti di volume dei canali e utilizzato gli equalizzatori, i compressori e il dispositivo effetti.

NOTA: Per spegnere i dispositivi, ricordare che si deve innanzitutto impostare al minimo il volume degli altoparlanti attivi, spegnerli e successivamente spegnere il mixer e i dispositivi collegati.

CONNECTIONI, COMANDI E INDICATORI

Ingressi bilanciati dei canali 1 e 2, 3/4 e 5/6 con prese XLR a 3 poli per il collegamento di microfoni. I canali 1 e 2 sono canali mono, nelle canali 3/4 e 5/6 si possono utilizzato come mono o come stereo(XLR e jack L IN = mono / jack L e R IN = stereo). Per azionare i microfoni a condensatore è possible applicare un'alimentazione phantom 48 V sul pin centrale delle prese XLR (30). Prima di insertire o disinserire i microfoni, impostare al minimo (tutto a sinistra) il regolatore di guardagno (4) e attivare l'alimentazione phantom solo dopo aver collegato un microfono o disattivarla prima di disinserirlo.

LINE IN CANALI 1/2

Ingressi bilanciati dei canali mono 1 e 2 con presa jack da 6,3 mm per collegare un dispositivo di riproduzione con livello di linea. Prima di collegare o scollegare i cavi della presa, posizionare al minimo (tutto a sinistra) il regolatore del guadagno (4).

3 INSERT CANALI 1/2

Jack stereo da 6,3 mm per l'insertimento di un dispositivo esterno che elabora il segnale (compressore, porta, ecc.) nel relative canale del mixer. Per il collegamento è necessario un cavo a inserto speciale (cavo a Y, 1 jack stereo su 2 jack mono o XLR). La presa è configurata nel seguente modo: PUNTA = invio, ANELLO = ritorno, MANICA = massa.

GAIN CANALI 1-4

Regolazione della preamplificazione dell'ingresso del microfono da 0 a 50 dB e la sensibilità dell'ingresso di linea da +15 a -35 dBu. Posizione are il regolatori di guadagno in modo che il LED PEAK del canale corrispondente si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d'ingresso overo la sensibilità d'ingresso.

LOW CUT CANALI 1-4

Filtro passa alto per eliminare i segnali di bassa frequenza indesiderati. Soprattutto durante la trasmissione di voce e canto, attivando la funzione LOW CUT (pulsante premuto) si possono ridurre leasse frequenze indesiderate e augmentareosi l'intelligibilita del testo. La frequenza limite 95Hz

6 COMPRESSOR

Compressore a regolazione continua per i canali 1 e 2. In funzione dell'impostazione, il segnale presente viene più o meno compresso, overo si limita la dinamica del segnale (regolatore tutto a sinistra = compressore disattivato, tutto a destra = compressione massima). Con l'augmente della compressione, il compressore compensa automaticamente la perdita di livello. Il compressore può migliorare ad esempio la voce di canto del segnale mixer.

EQUALIZZATORE HI CANALI 1-9/10

Equalizzatore acuti dei canali da 1 a 9/10 (12 kHz, +/-15 dB). Ruotare a sinistra per abbassare gli alto e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

8 EQUALIZZATORE MID CANALI 1 - 5/6

Equalizzatore medi dei canali da 1 a 5/6 (2,5 kHz, +/-15 dB). Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

9 EQUALIZZATORE LOW CANALI 1 - 9/10

Equalizzatore bassi dei canali da 1 a 9/10 (80 Hz, +/-15 dB). Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

10 AUX POST CANALI 1 - 9/10

Regolatore di livello per il missaggio del segnale dei canali da 1 a 9/10 su un dispositivo effetti digitale esterno (invio effetti, post-fader). Utilizzare l'uscita di linea AUX SEND (29) per inviare un segnale al dispositivo effetti e l'ingresso della linea stereo ST RETURN (17) per insere il segnale effetti nel mixer.

1 PAN CANALI 1/2 E BAL CANALI 3/4 - 9/10

PAN canali 1 e 2: utilizzare il regolatore Panorama per impostare il segnale del canale corrispondente nel campo stereo del segnale generale (posizione centrale = percezione del segnale al centro del campo stereo). BAL canali da 3/4 a 9/10: il controllo BALANCE consente di impostare il rapporto del volume tra la percentuale sinistra e destra del segnale stereo presente. Se la presa XLR o solo la presa sinistra L (MONO) dell'ingresso di linea è occupata, il regolatore funge da regolatore Panorama.

12 LED PEAK CANALI 1 - 9/10

PEAK canali 1 - 5/6: Se il LED PEAK si accende in rosso, l'ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il regolatore di guadagno (4) in modo che il LED PEAK si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d'ingresso overa la sensibilità d'ingresso. PEAK canali 7/8 e 9/10: Se il LED PEAK si accende in rosso, l'ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il livello di uscita del disposito di riproduzione in modo che il LED PEAK si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Evitare che il LED PEAK rimanga acceso.

13 FADER CANALI 1 - 9/10

Regolatore di livello per i canali da 1 a 9/10. Spingere in su il fader per augmentare il volume del canale corrispondente e in giu per ridurlo.

LINE L/R CANALI 3/4 - 5/6

Ingressi non bilanziati dei canali stereo 3/4 e 5/6 con prese jack da 6,3 mm per collegare dispositivi di riproduzione con livello di linea (ad esempio tastiera). Se viene occupata unicamente la presa d'ingresso a sinistra (L), il canale funziona come mono.

LINE CANALI 7/8

Ingresso di linea non bilanziato dei canali stereo 7/8. In alternatively alle prese jack del canale è possibile utilizzare le prese RCA.

16 LINE CANALI 9/10

Ingresso di linea non bilanziato dei canali stereo 9/10. In alternatively alle prese jack del canale è possibile utilizzare le prese RCA.

ST RETURN L/R

Ingresso di linea stereo non bilanziato con prese jack da 6,3 mm per la connessione di un dispositivo effetti esterno (ingresso sinistro = MONO) o di altri dispositivo di riproduzione di livello di linea. Utilizzato la presa jack AUX SEND per inviare il segnale a un dispositivo effetti esterno.

ST RETURN

Regolatr i llo deling si tina stn rurn 17. n snt Rn vie issato direttamente sul canale di missagio MAIN MIX. Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

19 PHONES

Connessione delle cuffie con presa jack da 6,3 mm stereo. Uscita del segnale del canale di missaggio MAIN MIX. Il volume si imposta con il regolatore di livello PHONES/CTRL (21) ed è indipendente dall'impostazione di volume MAIN MIX. Utilizzato cuffie con un'impedenza minima di 30 ohm e assicurarsi che il volume si mantenga a un livello piacevole per evitare danni auditivi causati da rumori forti.

20 CTRL OUT L/B

Uscita di linea stereo non bilanziata con prese jack da 6,3 mm per il collegamento di monitor attivi, ecc. Uscita del segnale del canale di missaggio MAIN MIX. Il volume si imposta con il regolatore di livello PHONES/CTRL (21) ed è independente dall'impostazione di volume MAIN MIX.

21 PHONES/CTRL

Regolatore di livello per l'uscita di linea stereo CTRL OUT (20) e l'uscita cuffie PHONES (19). Soprattutto quando si usano le cuffie, assicurarsi che il volume si mantenga a un livello piacevole per evitare danni auditivi causati da rumori forti.

2 2 TK IN

Ingresso di linea stereo non bilanziato con prese RCA per il collegamento di un dispositivo di riproduzione con livello di linea (comelettore MP3).

23 2 TK IN LEVEL

Regolatr di livllo dell'ingresso di linea stereo 2 TK IN (22). Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

24 2 TK IN TO MAIN/TO CTRL

Questo commutatore consente di intradare, a scelta, il segnale presente sull'ingresso di linea stereo 2TK IN sull'uscita di linea stereo MAIN MIX OUT (posizione non premuta TO MAIN), sull'uscita di linea stereo CTRL OUT o sull'uscita delle cuffie PHONES (posizione premuta TO CTRL).

25 MAIN MIX OUTPUT

Uscita di linea stereo non bilanziata con prese jack da 6,3 mm per il collegamento di un impianto di diffusione acustica. Uscita del segnale di missaggio del mixer.

26 2 TK OUT

Uscita di linea stereo non bilanziata con prese RCA per il collegamento di un dispositivo di registrazione (ad esempio laptop). Uscita del segnale di missaggio del mixer.

27 MAIN MIX

Regolato di livello per le uscite di linea stereo MAIN MIX OUT (25) e 2 TK OUT (26). Spingere in su il fader per augmentare il volume e in giu per ridurlo. Prima di attivare l'impiano di diffusione collegato, posizionare il regolatore di livello al minimo.

28 OUTPUT LEVEL

Doppio indicator di livello LED a 8 segmenti per la visualizzazione del livello nel canale di missaggio stereo. Per evitare distorsioni, ridurre il livello di uscita non appena il LED CLIP rosso si accende.

29 AUX SEND

Uscita di linea mono non bilanziata con presa jack da 6,3 mm per l'invio del segnale a un dispositivo effetti esterno (POST-Fader).

+48V ON/OFF

Alimentazione phantom +48 V per i microfoni a condensatore alla polarizzazione. Per attivare l'alimentazione phantom degli ingressi di microfono XLR, premere il pulsante (posizione ON, il LED rosso si accende); per disattivarla portarlo su OFF (posizione non premuta, il LED rosso si spegne). Attivare l'alimentazione phantom solo dopo aver collegato un microfono e disattivarla prima di scollegarlo; prima di effettuare qualiasi candidamento, posizionare al minimo il regolatore di livello dei canali da 1 a 4.

3 DC ADAPTOR IN

Presa di bassa tensione avvitabile per l'alimentazione elettrica del mixer. Utilizzare unicamente l'alimentatore AC fornito in dotazione per evitare che il mixer si danneggi. Accendere il mixer solo dopo aver collegato l'alimentatore alla rete elettrica e la presa a bassa tensione. La tensione di rete dell'erogatore di corrente e la tensione primaria dell'alimentatore devono corrispondere.

32 POWER ON/OFF

Interruttore di accensione/spegnimento dell'alimentazione elettrica del mixer.

33 LED POWER

II LED POWER si accende non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso.

Note: sulla parte inferiore del dispositivo si trovava un punto di montaggio per l'adattatore dello stativo del microfono LDVIBZMSADAPTOR (opzionale).

LDVIBZMSADAPTOR

DATI TECHNICI

Nome del modello: LDVIBZ10C

Tipodi prodotto:Mixer analogico

Tip: Registrazione live/home

Numero di canali: 10

Canali mono:

Canali di ingresso mono di microfono/linea: 4

Connessioni ingressi mono di microfono/linea: Jack stereo da 6,3 mm, XLR

Tipodi ingresso mono di microfono: Bilanciato elettronicamente, Tecnologia discreta

Risposta in frequenza ingresso mono di microfono: 10 - 45.000Hz

Intervallo di amplificazione ingresso mono di 50 dB microfono:

Diatonia tra canali: 90 dB

THD dell'ingresso mono di microfono: 0,0058%

Impedenza dell'ingresso mono di microfono: 4 kOhm

Rapporto segnale/rumore dell'ingresso mono di microfono: 113 dB

Tipodi ingresso mono di linea: Bilanciatoelettronicamente, Tecnologia discreta

Intervallo di amplificazione ingresso mono di linea: 50 dB

THD di ingresso mono di linea: 0,0045%

Impedenza di ingresso mono di linea: 21 kOhm

Rapporto segnale/rumore dell'ingresso mono di linea: 116 dB

Equalizzatore degli acuti del canale mono: +/-15 dB a 12 kHz

Equalizzatore dei medi del canale mono: +/-15 dB a 2,5 kHz

Equalizzatore dei bassi del canale mono: +/-15 dB a 80 Hz

Canale insert: Canali 1 e 2

Connessioni canale insert: Jack stereo da 6,3 mm (PUNTA = invio, ANELLO = ritorno)

Alimentazione phantom: +48 V DC attivabile su ingressi XLR

Low Cut: 95 Hz

Compressore: Canali 1 e 2

Elementi di comando canale 1 - 5/6: Gain, Low Cut, Compressor, EQ Hi, EQ Mid, EQ Low, Pan/Bal, fader canale

Canali stereo:

Canali di ingresso stereo di linea: 4

Connessioni di ingresso stereo di linea: 2 prese jack stereo da 6,3mm (Lmono, R)

Tipodi ingressostestereodelinea:Nonbilanciato

Risposta in frequenza ingresso stereo di linea: 10 - 45.000Hz

Intervallo di amplificazione ingresso stereo di linea: 50 dB

Diafonia tra canali: 62 dB

THD ingresso stereo di linea: 0,0045%

Impedenza di ingresso stereo di linea: 3,7 kOhm

Rapporto segnale/rumore dell'ingresso stereo di linea: 116 dB

Equalizzatore degli acuti del canale stereo: +/-15 dB a 12 kHz

Equalizzatore dei mediel del canale stereo: + / - 15 dB a 2,5 kHz (eccetto canali 7/8 - 9/10)

Equalizzatore dei bassi del canale stereo: +/-15 dB a 80 Hz

Elementi di dato canale 7/8-9/10: EQ Hi, EQ Low, Bal, fader canale

Sezione principale:

Canali di invio effetti/AUX: 1

Connessioni di invio effetti/AUX: Jack stereo da 6,3 mm non bilanziato

Canali di ritorno AUX stereo: 1

Connessioni di ritorno AUX stereo: 2 jack stereo da 6,3mm

Canale di uscita stereo Tape: 1 stereo

Connessioni canale di uscita stereo Tape: 2 RCA (Cinch)

Canale di ingresso stereo Tape: 1 stereo

Connessioni canale di ingresso stereo Tape: 2 RCA (Cinch)

Uscite stereo principali non bilanciate: 1

Connessioni di uscita stereo principali non bilanziati: 2 jack stereo da 6,3 mm non bilanziati

Impedenza uscite stereo principali non bilanciate: 120 ohm

Livello max uscite stereo principali non bilanciate: 20 dBV

Uscite stereo di monitoraggio: 1

Connessioni di uscita stereo di monitoraggio: 2 jack da 6,3 mm

Uscita cuffie: 1

Connessioni di uscita cuffie: Jack stereo da 6,3 mm

Impedenza minima cuffie: 30 ohm

Processore effetti digitale: No

Numero preset: 0

Connessioni pedale DFX Mute: Jack da 6,3 mm (pedale opzionale)

Elementi di lavoro sezione principale: ST Return, 2 TK In, 2 TK In To Main/To CTRL, fader Phones/CTRL, Phantom Power +48V, fader Main Mix, Power

Specliche generali:

Indicatori: Picco caniale, accensione, alimentazione phantom, 2 indicatori di livello a LED a 8 segmenti

Alimentazione: Adattatore esterno 18V DC / 1A (in dotazione)

Intervallo di temperatura di utilizzo: Da 0^ a +45^

Intervallo di umidità di utilizzo: 10% rel - 80% rel

Larghezza: 265 mm

Altezza: 77 mm

Profondita: 350 mm

Peso: 2,3 kg

Altre caratteristica: Adattatore opzionale per lo stativo del microfono (LDVIBZMSADAPTOR)

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èssere smaltito separamente da altre rifiuti e riciclato nell'ottica dell'incentivazione di cicii economici sostinibili. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono inveque contattare il proprio fornitore e controllinge le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

CONFORMITA CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguente direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHIARAZIONE CE DI CONFORMITA

Adam Hall GmbH dichiara che quello tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al segmente indirizzato

Indirizzo Internet: www.adamhall.com/compliance/

Con riserva di errori tipografici e di stampa, modifiche tecniche o di altri tipo.
