VIBZ 10 - Table de mixage LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage analogique 10 canaux
Marque	LD Systems
Modèle	VIBZ 10 (réf. LDVIBZ10C)
Nombre de canaux	10 (4 mono micro/ligne, 4 stéréo ligne)
Entrées micro	4 entrées XLR symétriques avec alimentation fantôme +48V commutable
Entrées ligne	2 entrées jack 6,35 mm mono (voies 1-2), 4 entrées stéréo jack (voies 3/4,5/6,7/8,9/10) et entrées RCA (voies 7/8,9/10)
Égaliseur	3 bandes par voie (aigus 12 kHz, médiums 2,5 kHz, graves 80 Hz) ±15 dB ; voies 7/8 et 9/10 : 2 bandes (aigus/graves)
Compresseur	Intégré sur voies 1 et 2, réglable
Filtre Low-Cut	95 Hz, commutable sur voies 1-4
Points d'insertion	2 (voies 1 et 2) sur jack TRS 6,35 mm
Sorties principales	MAIN MIX (2 x jack 6,35 mm asymétrique), CTRL OUT (2 x jack 6,35 mm), PHONES (jack stéréo 6,35 mm), 2 TK OUT (RCA)
Entrée/sortie auxiliaire	1 départ AUX SEND (jack 6,35 mm), 1 retour ST RETURN (2 x jack 6,35 mm)
Alimentation	18V DC / 1A via adaptateur secteur externe fourni
Dimensions (L x H x P)	265 mm x 77 mm x 350 mm
Poids	2,3 kg
Consommation	18 W (max)
Réponse en fréquence	10 Hz – 45 kHz (entrées micro et ligne)
THD + N	0,0058 % (entrée micro), 0,0045 % (entrée ligne)
Rapport signal/bruit	113 dB (micro), 116 dB (ligne)
Impédance d’entrée micro	4 kΩ
Impédance d’entrée ligne	21 kΩ (mono), 3,7 kΩ (stéréo)
Impédance de sortie (MAIN)	120 Ω
Niveau de sortie max	+20 dBV
Affichage	LEDs Peak par voie, LED Power, LED +48V, bargraphe 2x8 LEDs niveau général
Température de fonctionnement	0 °C à +45 °C
Humidité relative	10 % à 80 % (sans condensation)
Accessoires inclus	Adaptateur secteur 18V/1A
Montage sur pied	Possible avec adaptateur optionnel LDVIBZMSADAPTOR

FOIRE AUX QUESTIONS - VIBZ 10 LD Systems

Quels types de microphones puis-je brancher sur la VIBZ 10 ?

Vous pouvez brancher des microphones dynamiques ou statiques (nécessitant alimentation fantôme) sur les entrées XLR. Pour les micros statiques, activez l'alimentation +48V avec le sélecteur (n°30) uniquement après avoir branché le micro. Les micros dynamiques ne nécessitent pas cette alimentation.

Comment régler le gain d’entrée pour éviter la distorsion ?

Utilisez le potentiomètre Gain (n°4) des voies 1 à 4. Ajustez-le de sorte que la LED Peak rouge ne s’allume qu’occasionnellement sur les passages les plus forts. Si elle reste allumée en continu, réduisez le gain.

Puis-je utiliser une pédale d’effet externe avec cette table ?

Oui, via les points d’insertion (voies 1 et 2, connecteur jack TRS). Utilisez un câble « Y » (TRS vers 2 x jack mono) pour envoyer le signal vers l’effet et le récupérer. Le départ effet AUX SEND (jack) peut aussi alimenter un effet externe dont le retour se fait sur l’entrée ST RETURN.

Comment brancher un ordinateur ou lecteur MP3 ?

Utilisez l’entrée 2 TK IN (RCA, n°22). Réglez le niveau avec le potentiomètre 2 TK IN LEVEL (n°23). Le sélecteur (n°24) permet d’envoyer ce signal vers la sortie MAIN MIX ou vers la sortie CTRL / casque.

Comment utiliser le compresseur intégré ?

Le compresseur est disponible sur les voies 1 et 2 (potentiomètre COMPRESSOR, n°6). Tournez-le vers la droite pour augmenter la compression. La compensation de gain est automatique. Utilisez-le pour lisser la dynamique d’une voix ou d’un instrument.

Que faire si la table ne s’allume pas ?

Vérifiez d’abord que l’adaptateur secteur est branché et que la prise murale est sous tension. Assurez-vous que le connecteur DC est bien enfoncé et vissé. L’interrupteur Power (n°32) doit être en position ON : la LED Power (n°33) doit s’allumer. Si rien ne se produit, le fusible interne peut être défectueux ; confiez le remplacement à un technicien qualifié.

Comment nettoyer la table de mixage ?

Utilisez un chiffon sec et doux. N’utilisez jamais de solvants, d’alcool ou de produits abrasifs. Veillez à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil. Débranchez l’alimentation avant nettoyage.

Quelle est la procédure de mise sous tension recommandée ?

1. Assurez-vous que tous les volumes (Gain, faders, MAIN MIX) sont au minimum. 2. Branchez les sources audio (micros, claviers) puis la table de mixage. 3. Allumez la table, puis les enceintes actives en dernier. Pour l’extinction, inversez l’ordre : baissez les enceintes, éteignez-les, puis la table et les sources.

Puis-je monter la VIBZ 10 sur un pied de micro ?

Oui, grâce à l’insert fileté sous la table. Il nécessite l’adaptateur optionnel LDVIBZMSADAPTOR (non inclus). Vissez l’adaptateur sur le pied, puis fixez la table.

Comment résoudre un bourdonnement ou bruit de fond ?

Vérifiez les câbles : utilisez des câbles symétriques (XLR ou jack TRS) pour les longues distances. Évitez de placer la table à proximité de transformateurs ou de sources d’interférences. Assurez-vous que la terre de l’alimentation est correcte. Réduisez le gain des voies inutilisées. Activez le filtre Low-Cut (95 Hz) pour couper les bruits graves indésirables.

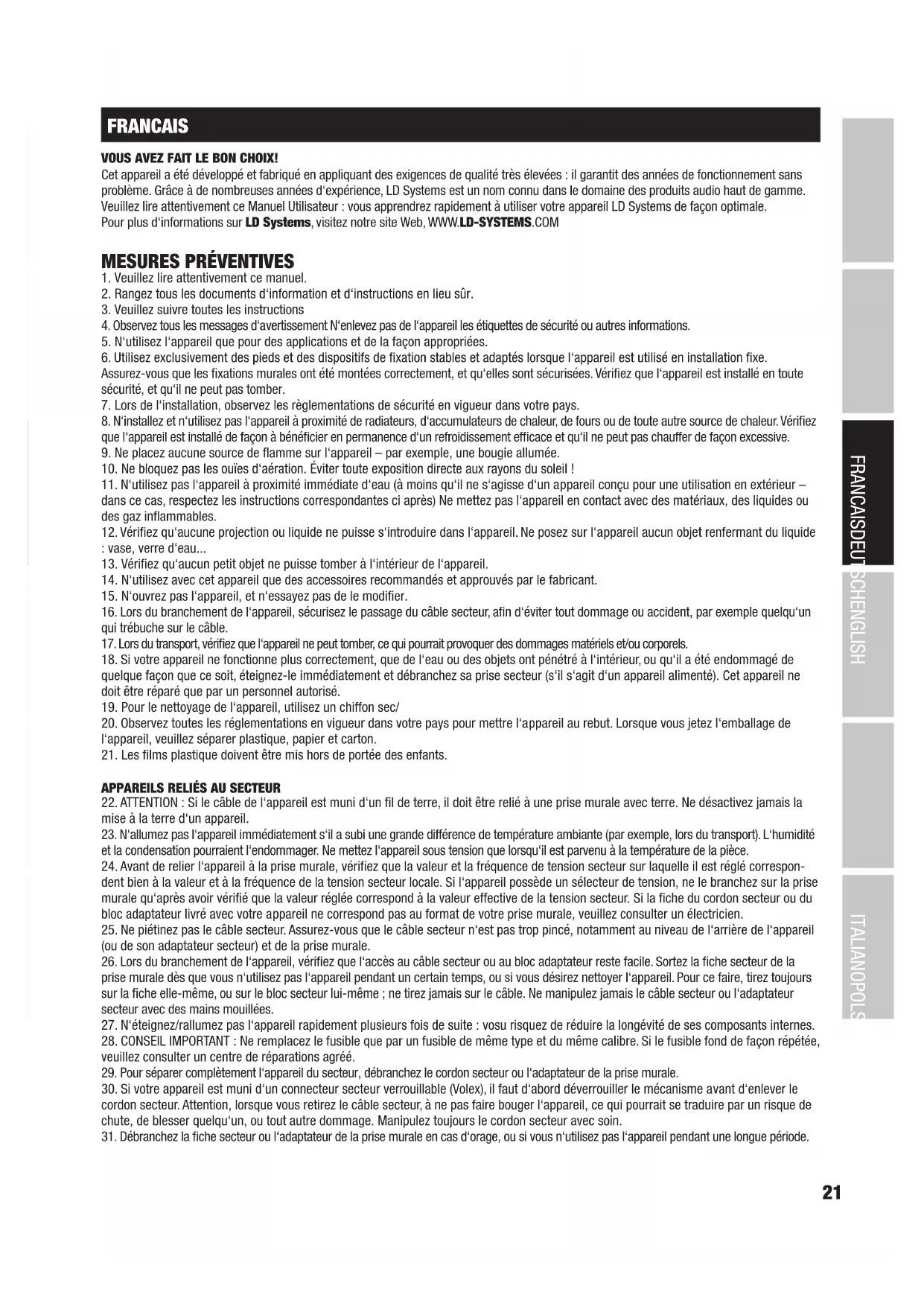

MODE D'EMPLOI VIBZ 10 LD Systems

Cet apparéil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grace à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez tire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre apparéil LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

MESURES PREVENTIVES

1. Veuillez dire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sur.
3. Veuillez suivre toutes les instructions
4. Observe tous les messages d'advertisement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des disposits de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont ete montees correctement, et quelles sont securises. Verifiez que I'appareil est installe en toute sccurite, et qu'il ne peut pas tomber.
7. Lors de l'installation, observer les règlementations de sécurité en vigueur dans votre pays.
8. N'installé et n'utilise pas l'appareil à proximate de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifie que l'applièt est installe de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur I'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouies d'airation. Eviter toute exposition directe aux rayons du soleil!
11. N'utilise pas l'appareil à proximate immediate d'eau (à moins qu'il ne s'agisse d'un apparéil concu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l' apparéil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
14. N'tilisez avec cet apparéil que des accessoires recommendés etapprovés par le fabricant.
15. N'ouvre pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, securisez le passage du cable secteur, afin d'éviter tout dommage ou accident, par exemple qu'en qui trèbuche sur le cable.
17. Lors du transport, verifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si vous appeareil ne fonctionne plus correctement, que de I'eau ou des objets ont penetre a I'intérieur, ou qu'il a ete endomagde de quelque facon que ce soit, eteignez-le immediatement et debranchez sa prise secteur (s'il s'agit d'un apparieil alimentete). Cet apparieil ne doit etre réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
20. Observe toutes les reglementations en vigueur dans toute pays pourmettre l'appareil au rebut. Lorsque vous jetez I'emballage de I'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.

1. ATTENTION: Si le cable de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un apparéil.
2. N'allumez pas l'appareil immEDIatement s'il a subi une grande differenc de tempereature ambiente (par exemple, lors du transport). L'humidite et la condensation pourraient I'endommager. Ne mettez I'appareil sous tension que lorsqu'il est parvenu a la temperature de la piece.
3. Avant de relier l'appareil à la prise murale, vérifie que la valeur et la fréquence de tension secteur sur laquelle il est régle correspondant bien à la valeur et à la fréquence de la tension secteur locale. Si l'apparil possède un selecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livre avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le cable secteur. Assurez-vous que le cable secteur n'est pas trop pince, notamment au niveau de l'arriere de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lrs du branchement de l'appareil, verifie que I'acces au cable secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale des que you n'tutilizez pas I'appareil pendant un certain temps, ou si you desirez nettoyer I'appareil. Pour ce faire, tirez always sur la fiche elle-meme, ou sur le bloc secteur lui-meme ; ne tirez jamais sur le cable. Ne manipulez jamais le cable secteur ou I'adaptateur secteur avec des mains mouillées.
6. N'eteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévite de ses composants internes. 28. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répetée, veuillez consulter un centre de réparations/agréé.
7. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
8. Si vous appeareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord deverrouiller le mecanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le cable secteur, a ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser qu'un, ou tout autre dommage. Manipuez always le cordon secteur avec soin.
9. Debranche la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilise pas l'appareil pendant une longue période.

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de receivevoir un choc électrique. L'appareil ne renferme aucune piece ni composant réparable ou replacable par l'utilisateur. Ne confiez l'entretien et la réparation qu'a un personnel qualifié.

Le pictogramme en forme de triangle équilateral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un chic électrique.

Le pictogramme en forme de triangle équilatéral renferment un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. ÀpRES utilise, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.

ATTENTION ! NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet apparéil a été concu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet apparéil est soumise aux réglementations et directives en vigueur dans vos pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

INTRODUCTION

LDVIBZ10C - Table de mixage 10 canaux avec comprisseur

La VIBZ 10C est une table de mixage d'une grande polyvalence, équipée de 4 entrées micro symétriques intégrant des préamplis de haute qualité, un filtre passé-haut (Low-Cut) et une alimentation fantôme commutable. Deux des entrées micro possèdent un point d'insertion pour traitement externe du signal audio ; les deux autres peuvent aussi s'utiliser en tant qu'entrée stéro au niveau ligne. Afin de travailler le son efficacement, la VIBZ 10C possède des égaliseurs 3 bandes d'une grande précision, dont la fréquence d'intervention dans le Médium a été可以选择 avec soin. Deux des voies stéro sont pourvues de correcteurs grave/aigu. Le compréseur intégré permet de maîtrisser la dynamique avec précision, pour un son plus efficace. La section Master de la console est équipée d'un retour effet, de sorties Monitor à niveau régiable et d'une prise casque. La VIBZ 10C possède aussi une entree/sortie pour enregistrur/lecteur ; le signal d'entree s'assigne à la sortie Master ou Monitor, et son niveau est régable.

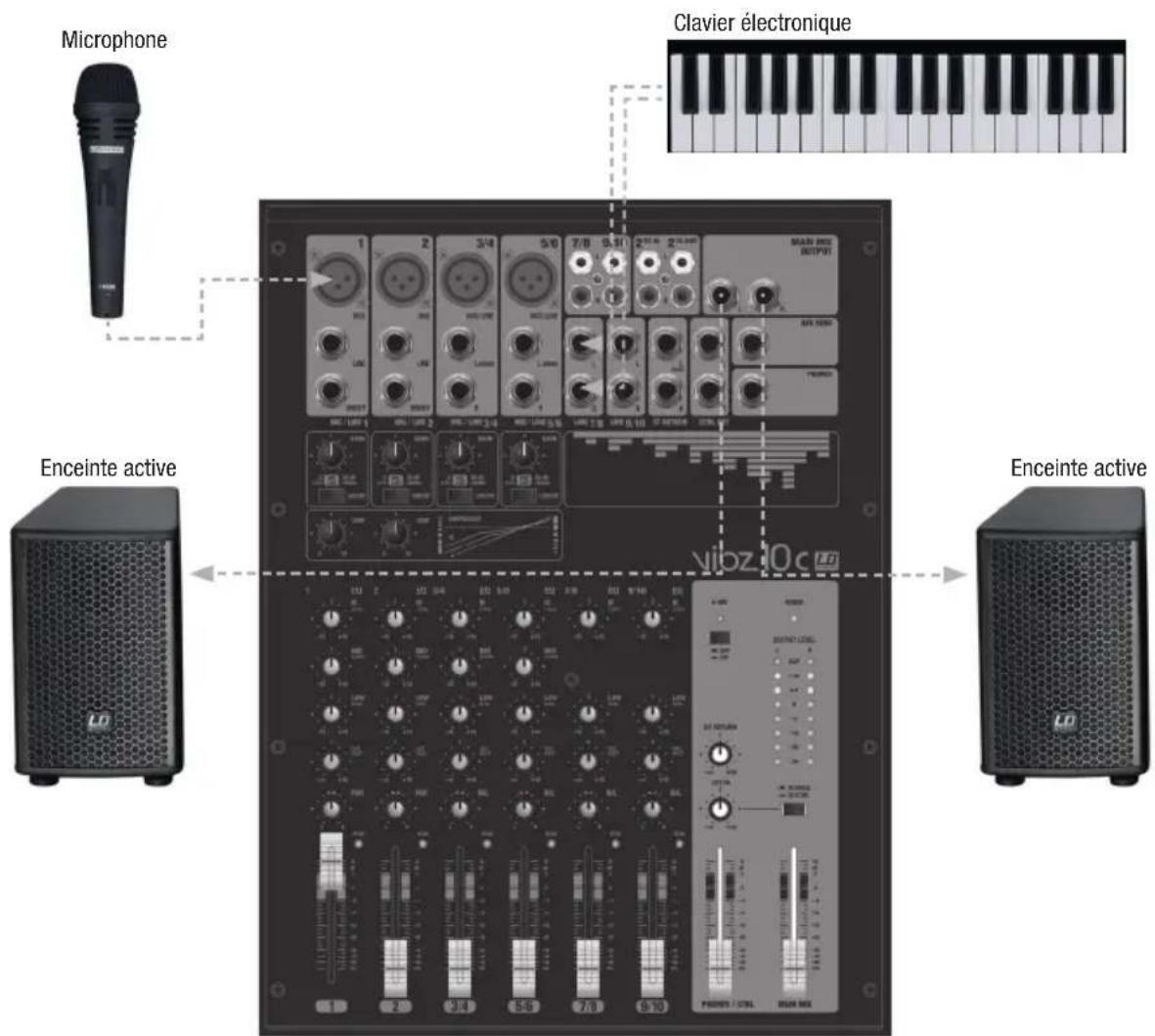

GUIDE DE PRISE EN MAIN RAPIDE AVEC EXAMPLE DE CÂBLAGE

1. Vérifie que la table de mixage et tous les apparèels à lui connecter sont éteints.
2. Connectez les appareils à la table de mixage, à l'aide de cables adaptés.
3. Reglez les préamplis des voies 1 à 4 et tous les réglages de volume de voies LEVEL et MAIN MIX à la valeur minimale (potentiétrtre tourné à fond à gauche). Reglez tous les potentiemêtres d'égaliseurs en position mediane (crantée). Reglez le niveau (volume sonore) au minimum sur les enceintes actives. N'activez la tension fantôme (+48V) de la console de mixage que si vous utilisez un micro statique.
4. Allumez les apparciels de toute installation selon l'ordre suivant: Microphone et claviers (ou autres sources audio), puis console de mixage, et enfin les enceintes actives.
5. Reglez le potentiemetre de Gain des voies 1 et 2, 3/4 et 5/6 de facon a ce que la LED Peak de la voie, ne s'allume qu'occasionnellement. Si la LED Peak s'allume de facon continue, réduisez le gain sur le préampli d'entree.
6. Voies 7/8 et 9/10: Reglez le niveau de sortie du clavier (ou de toute autre source de signal) de façon à ce que la LED Peak de la voie ne s'allume qu'occasionnellement. Evitez d'allumer la LED Peak de façon continue.
7. Amenez les faders (réglages de gain) des voies que vous utilisez et celui des généraux (MAIN MIX) jusqu'en position reperee « 0 dB »
8. En presence des signaux audio (voix, chant, claviers...), montez le volume sur les enceintes actives jusqu'à obtenir le niveau sonore désire.
9. Vou puez a present proceder au reglage fin du volume de chaque voie, des égaliseurs, des compresseurs et des effets.

CONSEIL : Pour éteindre les apparèils de votre installation, procédez selon l'ordre suivant : Réglez tout d'abord le volume des enceintes actives au minimum, puis éteignez-les ; vous pouvez ensuite éteindre la console de mixage puis les apparèils qui lui sont connectés.

CONNECTEURS, CONTROLES ET INDICATEURS

ENTREES MICRO1-2&3/4-5/6

Entres mono symétriques pour les canaux 1 et 2, 3/4 et 5/6 sur embases XLR 3 points pour connexion de microphones. Les voies 1 et 2 sont mono ; les voies 3/4 et 5/6 s'utilisant aussi bien en mono qu'en stéreo (XLR ou jack L IN seul = mono / XLR ou jacks L et R IN = stéreo). Une alimentation fantôme 48 volts est disponible pour utilisement de micros statiques ; elle s'applique aux embases XLR simultanément (selecteur n°30). Pour brancher les microphones statiques, veuillez regler le potentiametre Gain (n^4) au minimum, en le tournant à fond à gauche, puis branchez le microphone et activez le selecteur. Procedez dans l'ordre inverse pour les débrancher.

ENTREES LIGNE VOIES 1/2

Entres mono symétriques pour les canaux 1 et 2, sur émbase jack 6,35 mm, pour connexion d'une source audio au niveau ligne. Avant de brancher/débrancher la source de signal, veuillez régler le potentiemetre Gain (n°4) au minimum, en le tournant à fond à gauche.

3 INSERT VOIES 1/2

Point d'insertion sur connecteur jack 6,35 mm TRS, permutant de Traitser le signal de la voie correspondante par l'intermediaire d'un processeur exter (compresseur, noise gate, etc.). La connexion de cet appareil exter s'effectue via un cable specifie, dit « en Y» (jack TRS vers 2 x jacks mono ou 2 XLR). L'assignation des points du jack est la suivante : pointe = depart signal, anneau = retour signal, corps = masse.

4 GAIN VOIES 1 - 4

Réglage de préamplification de l'entrée micro, gain de 0 à 50 dB, ou de la sensibilité de l'entrée ligne, de +15 à -35 dBu. Réglez le potentiemetre de gain de façon à ce que la LED Peak de la voie ne clignote qu'occasionnellement. Évitez d'allumer la LED Peak de façon continue. Pour ce faire, réduisez le gain sur le préampli micro (ou la sensibilité de l'entrée ligne).

FILTRE LOW CUT VOIES 1-4

Filtre pass-haut, attenuant les frquences graves du signal. Le filtre LOW CUT s'utilise sur les voix parlées ou chantees : une fois activé (touche enfonnée), il attenue les eventuels parasites dans le grave, ce qui améliore l'intelligibilité. La fréquence charmière est de 95 Hz.

6 COMPRESSOR

Compresseur reglable, pour les voies 1 et 2 Selon le reglage, la dynamique du signal se touve plus ou moins réduite, ce qui améliore son "efficacité". Si le potentiametre se trouve regle à fond à gauche, le compresseur est désactivé; à fond à droite, l'intensité de la compression est maximale. À mesure que la compression devient plus intense, une fonction de rattrapage compensate automatiquement la réduction de niveau. Utilisez le compresseur pour, par exemple, aider à «faire passer» une voix dans un mix.

EGALISEUR AIGUS VOIES 1 - 9/10

Égaliseur d'agus pour les voies 1 à 9/10 (frequence centrale 12kHz , +/-15 dB). Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

8 ÉGALISEUR MÉDIAM VOIES 1 - 5/6

Égaliseur medium pour les voies 1 à 5/6 (frequence centrale 2,5 kHz, +/-15 dB). Tourner vers la gauche pour baisser les mediums, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

9 ÉGALISEUR GRAVES VOIES 1 - 9/10

Égaliseur de graves pour les voies 1 à 9/10 (fréquence centrale 80 Hz, +/-15 dB). Tourner vers la gauche pour baiser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

10 DEPART AUX POST FADER VOIES 1 - 9/10

Réglage de niveau du départ effet, signal prélevé sur les voies 1 à 9/10, envoyé sur le multieffet interne (post fader). Si vous utilisez un multieffet externe, reliez son entrée à la sortie ligne AUX SEND (n°29), et ses sorties à l'entrée ligne stéreo ST RETURN (n°17) pour return dans la console.

1 PAN VOIES 1/2 & BAL VOIES 3/4 - 9/10

PAN voies 1 et 2: Le potentiametre de Panoramaque permet de placer a volonté le signal d'une voie mono dans l'imag steréo. Lorsqu'il se trouve en position centrale, le signal est envoye à niveau égal sur les deux canaux. BAL Voies 3/4 à 9/10: Le potentiametre Balance permet de modifier l'équilibre entre le canal gauche et le canal droit de la source steréo. Lorsque seul le connecteur du canal gauche (XLR ou jack) d'une entree steréo est utilise, le potentiametre BAL devient un potentiametre PAN.

12 LED PEAK VOIES 1 - 9/10

LED PEAK voies 1 - 5/6 : Dés que la LED rouge PEAK s'allume, c'est que l'entrée de la voie correspondante approche la limite de la distorsion. Réglez le potentiametre Gain (n°4) de façon à ce que la LED Peak ne clignote qu'occasionnellement. Pour éviter que la LED PEAK ne s'allume en permanence, réduisez le gain d'entrée (voie micro) / la sensibilité d'entrée (voie ligne). LED PEAK voies 7/8 et 9/10 : Dés que la LED rouge s'allume, c'est que l'entrée de la voie correspondante approche la limite de la distorsion. Réglez le niveau de sortie de la source de signal audio de façon à ce que la LED PEAK ne clignote qu'occasionnellement. Évitez d'allumer la LED PEAK de façon continue.

13 FADERS VOIES 1 - 9/10

Réglage de volume pour les voies d'entrée 1 à 9/10. Montez le fader pour augmenter le niveau sur la voie désirée, baissez le fader pour le réduire.

ENTREES LIGNE VOIES 3/4 - 5/6

Entres asymétriques pour les voies stéreo 3/4 et 5/6, sur jack 6,35 mm, pour connexion de sources de signal au niveau ligne (par exemple, clavier électronique). Si vous n'utilise que le connecteur du canal gauche (L), la voie est utilisé en mono.

ENTREES LIGNE VOIE 7/8

Entrées ligne asymétriques de la voie stéreo 7/8. Les prises cinch/RCA ne se cumulent pas avec les prises jack.

ENTREE LIGNE VOIE 9/10

Entrées ligne asymétriques de la voie stéreo 9/10. Les prises cinch/RCA ne se cumulent pas avec les prises jack.

ENTREE ST RETURN L / R

Entree stero ligne asymetrique sur jack 6,35 mm pour connexion d'un multieffet externe (entree gauche seulement = mono), ou tout autre source audio au niveau ligne. Utilisez le jack AUX SEND pour alimenter I'entree du multieffet.

ST RETURN

Réglage du niveau de return stéreo sur l'entrée ligne ST RETURN (n°17) Le signal ST RETURN arrive directement sur les généraux MAIN MIX. Tournez le potentiamètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baisser.

PHONES

Sortie casque sur connecteur jack 6,35 mm stereo. Pour écoute du signal des généraux stéreo MAIN MIX. Le réglage du volume d'écoute s'effectue par l'intérimétaire du potentiotre PHONES / CTRL (n°21); il est indépendant de la position du fader MAIN MIX. Utilisez un casque d'une impédance d'au moins 30 ohms, et veiliez à ne pas dépasser un niveau d'écoute comfortable, afin d'éviter tout dommage auditif.

20 CTRL OUT L/R

Sortie stereo asymétrique au niveau ligne sur connecteurs jack 6,35 mm pour branchement d'enceintes actives etc. Ce signal est identique à celui des généraux stéreo (MAIN MIX). Le réglage du volume d'écoute s'effectue par l'intémédiaire du potentiamètre PHONES / CTRL (n°21); il est indépendant de la position du fader MAIN MIX.

21 PHONES / CTRL

Potentiometre de réglage de niveau de la sortie ligne stéreo CTRL (n°20) et de la sortie casque PHONES (n°19). En particulier lors d'une écoute au casque, veiliez à ne pas dépasser un niveau d'écoute comfortable, afin d'éviter tout dommage auditif.

2TKIN

Entree ligne asymetrique sur connecteurs RCA/cinch, pour branchement d'une source de signal exter (lecteur MP3, ordinateur portable...

2 TK IN LEVEL

Réglage de niveau de l'entrée ligne stéreo 2 TK IN (n°22). Tournez le potentiamètre vers la droite pour augmenter le volume sonore, vers la gauche pour le baiser.

24 2 TK IN TO MAIN / TO CTRL

Ce seleetur permet d'envoyer le signal arrivant sur I'entree ligne stereo 2TK IN sur la sortie stereo ligne MAIN MIX OUT (touche non enoncee, position TO MAIN), ou sur la sortie ligne stereo CTRL OUT et la sortie casque PHONES (touche enoncee, position TO CTRL).

SORTIE MAIN MIX

Sortie stereo asymetrique au niveau ligne sur connecteurs jack 6,35 mm, pour connexion d'un système de sonorisation actif. Application : restitution du signal mixé.

2 TK OUT

Sortie stére asymétrique au niveau ligne sur connecteurs RCA/cinch, pour branchement à un enregistreur exter (ordinateur portable...). Application: enregistrement du signal mixé.

MAIN MIX

Réglage de niveau du signal des sorties stéreo MAIN MIX OUT (n°25) et 2 TK OUT (n°26). Levez le fader pour augmenter le volume sonore, baissez-le pour le réduire. Avant mise sous tension de la sonorisation connectée, réglez le volume au minimum (fader baisse).

28 OUTPUT LEVEL

Échelle de 2 x 8 LED pour visualisation du niveau du signal sur les généraux stéreo. Afin d'éviter toute distorsion, réduisez le niveau de sortie dés que la LED rouge CLIP s'allume.

29 AUX SEND

Sortie ligne mono asymétrique sur jack 6,35 mm, pour alimenter un multieffet externe (départ POST, prélevé après fader).

30 +48V ON/OFF

Tension d'alimentation fantôme 48 volts continue, permettant d'utiliser des microphones statiques haut de gamme. Placez le sélecteur en position ON (la LED rouge s'allume) pour activer la tension d'alimentation fantôme sur les entrées micro XLR ; en position OFF pour la désactiver (la LED rouge s'étéint). N'activé l'alimentation fantôme qu'après avoir branché le microphone, et désactivez-la avant de le débrancher. Lors de ces phases, baissez à fond les faders des voies 1 à 4.

3 DC ADAPTOR IN

Connecteur à visser pour la tension d'alimentation de la table de mixage. Nous vous conseillons d'utiliser exclusivement le bloc secteur livre, afin d'éviter d'endommager la table de mixage. N'allumez la table de mixage qu'après avoir branché le bloc secteur à la prise murale puis le connecteur de celui-ci dans la console. La valeur de tension sélectionnée doit évidemment correspondre à celle de votre installation secteur!

32 POWER ON / OFF

Interrupteur On/Off pour la tension d'alimentation de l'appareil.

33 LED POWER

La LED Power s'allume lorsque l'appareil est correctement relié au secteur et sous tension.

Conseil : Voutrouvrez sur le fond de la table de mixage un insert filte permeantant son montage sur un pied de micro, via l'adaptateur optionnel LDVIBZMSADAPTOR.

LDVIBZMSADAPTOR

CARACTERISTIQUES TECHNIQUES

Référence Modèle : LDVIBZ10C

Type de Produit: Table de mixage analogique

Utilisation : compatible sonorisation ou enregistrement

Nombre de Canaux : 10

Canaux mono :

Canaux Micro/Ligne Mono : 4

Connecteurs Entrée Micro/Ligne Mono: jack 6,35 mm TRS, XLR

Type d'entrée mono : symétrie électronique, composants discretés

Réponse en Fréquence Entrée Micro Mono : 10 Hz - 45 kHz

Gain d'Entrée sur Entrée Micro Mono : 50 dB

Séparation des Canaux : 90 dB

THD sur Entreee Micro Mono:0,0058%

Impedance d'Entree Micro Mono : 4 kohms

Rapport Signal/Bruit Entree Micro Mono : 113 dB

Type d'entrée Ligne mono: symétrie électronique, composants discrets

Gain d'Entrée sur Entrée Ligne Mono : 50 dB

THD sur Entrée Ligne Mono : 0,0045%

Impedance Entre Ligne Mono: 21 Kohms

Rapport Signal/Bruit Entre Ligne Mono : 116 dB

Égaliseur Aigus Voie Mono: +/- 15 dB à 12 kHz

Égaliseur Médiums Voie Mono : +/- 15 dB à 2,5 kHz

Égaliseur Graves Voie Mono : +/- 15 dB à 80 Hz

Nombre de Points d'Insertion : 1 sur voie 1, 1 sur voie 2

Connecteurs Points d'Insertion: jack 6,35 mm TRS (pointe = départ, anneau = retour)

Alimentation Fantôme : Tension continue 48 Volts commutable sur entrées XLR

Filtre salle-haut (Low Cut) : 95 Hz

Compresseur: sur voies 1 et 2

Contrôles sur voies 1 à 5/6 : Gain, Low Cut, Compressor, EQ Hi, EQ Mid, EQ Low, Pan/Bal, fader de voie

Voie Stéreo :

Nombre de Voies d'Entrée Ligne Stéreo : 4

Connecteurs Entrée Ligne Stereo: 2 x jack TRS 6,35 mm (L compatible mono, R)

Type Entrée Ligne Stériso : asymétrique

Réponse en Fréquence Entrée Ligne Stéreo : 10 Hz - 45 kHz

Gain d'Entrée sur Entrée Ligne Sté reproduction : 50 dB

Déparation des Canaux : 62 dB SPL

THD sur Entrée Ligne Stéreo : 0,0045%

Impédance d'Entrée Ligne Stériso : 3,7 kohms

Rapport S/B Entre Ligne StereO: 116 dB

Égaliseur Aigus Voie Stéro : +/- 15 dB à 12kHz

Égaliseur Médiums Voie Stereó : +/- 15 dB à 2,5 kHz (sauf Voies 7/8 + 9/10)

Egaliseur Graves Voie Stereo: +/- 15 dB à 80Hz

Contrôles sur voies 7/8 - 9/10 : EQ Hi, EQ Low, Bal, fader de voie

Section Généaux :

Nombre de Départs AUX/Effet : 1

Connecteurs Départ AUX/Effet : jack TRS 6,35 mm asymétrique

Nombre de Retours AUX/Effet : 1

Connecteurs Retour AUX/Effect: 2 x jack TRS6,35 mm

Sortie Stereo Tape : 1, stéreo

Connecteurs Sortie Stereo Tape : 2 x RCA (cinch)

Entree Stereo Tape : 1, stereo

Connecteurs Entree Stereo Tape : 2 x RCA (cinch)

Sortie StereO Généaux Asymétrique: 1

Connecteur Sortie Generaux Asymétrique : 2 x jacks 6,35 mm (L/mono, R)

Impedance Sortie Généaux Asymétrique: 120 ohms

Niveau Maximal Sortie Généraux Asymétrique : +20 dBV

Nombre de Sorties Stéreo Control Room : 1

Connecteurs Sortie Stereo Control Room : 2 x jack 6,35 mm

Sortie Casque : 1

Connecteur Sortie Casque: jack stéreo 6,35 mm

Impedance minimale casque : 30 ohms

Proesseur d'Effet Numérique Integré : non

Nombre de Presets : N/A

Entree selecteur au Pied DFX Mute : jack 6,35 mm (pedale Footswitch en option)

ST Return, 2 TK In, 2 TK In To Main/To CTRL, fadezr Phones/CTRL, Phantom Power +48V, fader Main Mix, Power

\section*{Caracteristiques Générales}

Indicateurs : Peak (ecretage sur la voie), Power, alimentation rantoime, echelle 2 x 8 LED pour visualisation niveau généraux

Alimentation: 18V DC / 1A, alimentation externe (livree)

Température d'utilisation: 0^ à +45°C

Taux d'hygrométrie ambiente : 10 à 80% (relative)

Largeur: 265 mm

Hauteur: 77 mm

Profondeur: 350mm

Masse: 2,3 kg

Divers : Adaptateur pour montage sur pied de micro en option (LDVIBZMSADAPTOR)

DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivant: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas été jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôle des déchets. Séperez-le des autres types de déchets et recycliez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet apparéil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnelles à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélange à d'autres déchets commerciaux lors de la collecte.

CONFORMIDAD CE
