ZONE 624 - Table de mixage LD Systems - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ZONE 624 LD Systems au format PDF.
| Type de produit | Mixeur de zones 4 zones |
| Marque | LD Systems |
| Modèle | ZONE 624 |
| Catégorie | Table de mixage |
| Dimensions (L x H x P) | 485 x 132 x 210 mm |
| Poids | 4,66 kg |
| Alimentation | 220-250 V AC, 50 Hz |
| Consommation électrique | 25 W max |
| Fusible | T 500 mAL / 250 V |
| Nombre de canaux d'entrée | 8 (2 micro, 6 ligne) |
| Entrées micro | 2 (XLR/jack combo + jack 6,35 mm, alimentation fantôme 12 V) |
| Entrées ligne | 6 (RCA, mini-jack 3,5 mm, jack 6,35 mm) |
| Sorties ligne | Master (stéréo XLR, RCA, Eurobloc), 3 Zones (mono XLR, Eurobloc), Record (RCA) |
| Sortie casque | 1 x jack 6,35 mm stéréo |
| Égaliseur micro | 3 bandes (Hi, Mid, Low) |
| Égaliseur master | 3 bandes (Hi, Mid, Low) |
| Égaliseur zones | 2 bandes (Hi, Low) avec réglage par tournevis |
| Fonctions spéciales | Talkover, Cue, entrée d'urgence (Emergency), Mute musique, filtre passe-haut 100 Hz |
| Interface USB | USB 1.1 (compatible 2.0) pour audio stéréo 16 bits |
| Indicateurs | LED Signal/Clipping, LED Cue, Niveau Master (10 segments), Niveau Zone (5 segments), LED Power |
| Accessoires inclus | Connecteurs Eurobloc, câble secteur, manuel d'utilisation |
| Nettoyage | Chiffon sec |
| Sécurité | Suivre les précautions, ne pas ouvrir, réparation par personnel qualifié |
| Garantie | Garantie fabricant limitée (durée variable selon pays) |
| Fabricant | Adam Hall GmbH |
FOIRE AUX QUESTIONS - ZONE 624 LD Systems
Questions des utilisateurs sur ZONE 624 LD Systems
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice ZONE 624 - LD Systems et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZONE 624 de la marque LD Systems.
MODE D'EMPLOI ZONE 624 LD Systems
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme.
Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.
Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM
Le ZONE 624 est un mixeur zones complet, offrant 6 entrées ligne et 2 entrées micro, que vous pouvez assigner à une sortie zone stéréo et 3 sorties zone mono. Compact (3 U de rack), il possède également des entrées pour un système d'annonces d'urgence/alerte incendie et permet la mise sous tension/extinction à distance. Grâce à ses possibilités de connexion complètes, le ZONE 624 est une centrale de commutation et d'amplification d'une extrême souplesse, convenant aux restaurants, clubs, hôtels, centres de fitness, et nombre d'autres domaines.
4-ZONES
LDZONE624

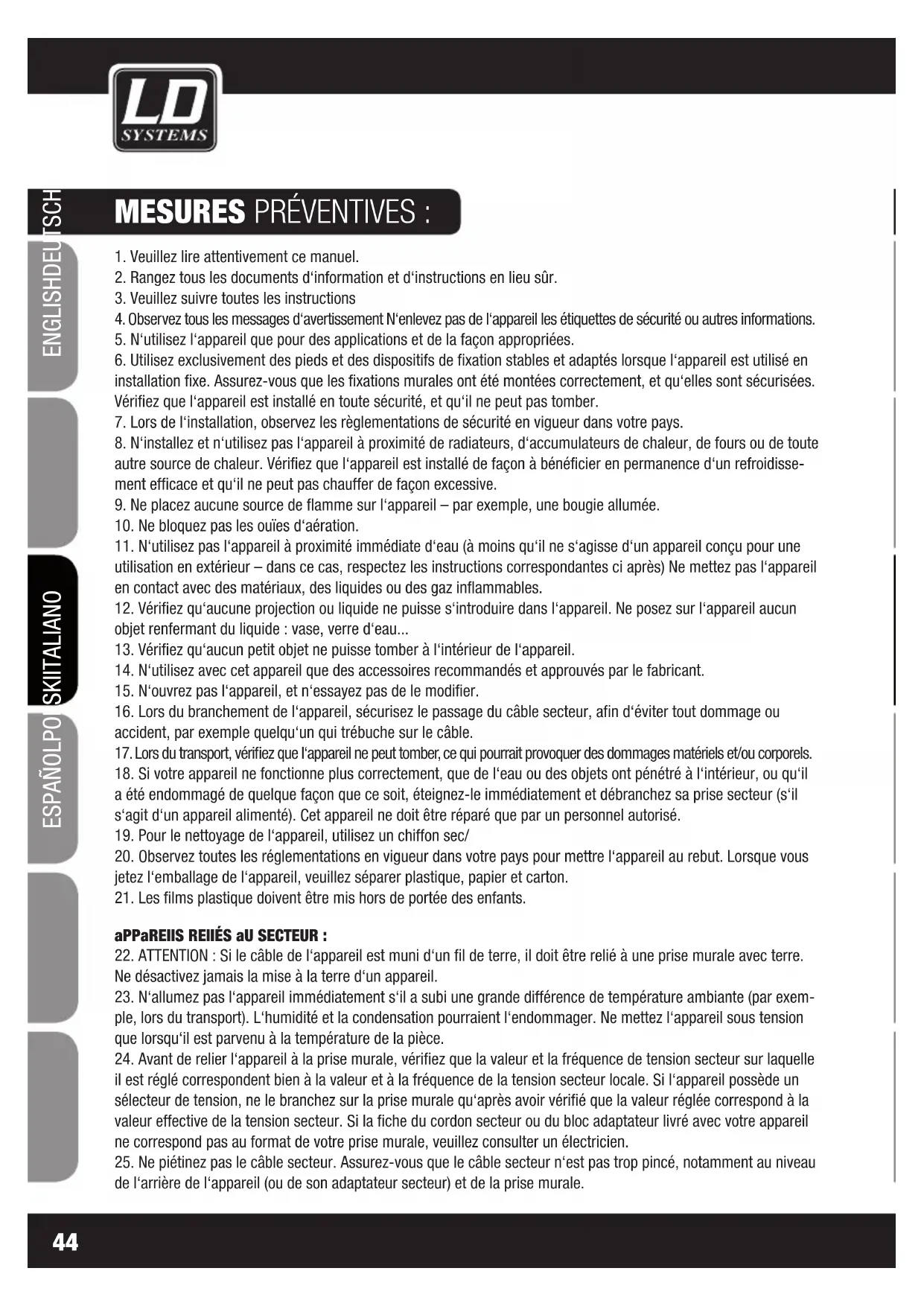

Mesures préventives :
- Veuillez lire attentivement ce manuel.
- Rangez tous les documents d'information et d'instructions en lieu sûr.
- Veuillez suivre toutes les instructions
- Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
- N'utilisez l'appareil que pour des applications et de la façon appropriées.
- Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
- Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
- N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
- Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
- Ne bloquez pas les ouïes d'aération.
- N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
- Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
- Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
- N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
- N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
- Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
- Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
- Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
- Pour le nettoyage de l'appareil, utilisez un chiffon sec.
- Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
- Les films plastiques doivent être mis hors de portée des enfants.
Appareils réfrigérés au secteur :
- ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
- N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
- Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
- Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
Sécurité :
- Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
- N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
- CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
- Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
- Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
- Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez sa réparation qu'à un personnel technique qualifié.
Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.
Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.
Attention niveaux sonores élevés sur les produits AUDIO
Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé.
Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).
PRÉCISION : En cas d'installation en rack, attention à ne pas gêner la circulation de l'air de refroidissement au-dessus et en dessous de l'appareil.
Connecteurs, contrôles et indicateurs :
Sélecteur On/Off pour les entrées micro 1 et 2, avec LED rouge intégrée. L'entrée micro est activée lorsque la touche est enfoncée – dans ce cas, la LED s'allume.
② GAIN MIC 1 / 2
Potentiomètre de réglage de gain des entrées micro 1 et 2.
3 INPUT MIC 1
Entrée micro symétrique 1, avec connecteur Combo (mixte XLR/jack 6,35 mm). L'entrée micro 1 peut fournir une tension d'alimentation fantôme 12 Volts.
4 EQ HIGH MIC 1 / 2
Correcteur d'aigus pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
5 EQ MID MIC 1 / 2
Correcteur de médiums pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les médiums, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
6 EQ LOW MIC 1 / 2
Correcteur de graves pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
Sélecteur avec LED bleue intégrée. En position enfoncée, la fonction Talkover est activée, et la LED est allumée. Les autres réglages relatifs à la fonction Talkover se trouvent sur le panneau arrière de l'appareil.
Entrée stéréo au niveau ligne sur mini-jack 3,5 mm.
Connecteurs, contrôles et indicateurs :
Sélecteur avec LED bleue intégrée, permettant de choisir la source de signal du canal d'entrée INPUT 1. Si cette touche n'est pas enfoncée, c'est l'entrée ligne située sur le panneau arrière de l'appareil qui est la source de signal; si elle est enfoncée, c'est l'entrée AUX en face avant (la LED s'allume).
10 GAIN INPUT 1 - 6
Ces potentiomètres servent à régler le gain des entrées INPUT 1 - 6, afin d'uniformiser le volume de sources de niveaux différents (lecteur de CD, baladeur MP3...).
La LED Signal s'allume en vert dès qu'un signal audio est présent sur l'entrée du canal correspondant. Elle passe au rouge dès que le niveau est excessif (supérieur à 0 dB).
Réglage de volume pour les voies d'entrée 1 à 6.
13 CUE INPUT 1 - 6
Touche Cue avec LED rouge intégrée, pour écoute des canaux d'entrée 1 à 6. Le signal correspondant à l'entrée sélectionnée en Cue (touche enfoncée, LED allumée) est envoyé sur la sortie casque, en face avant de l'appareil. Le signal est prélevé avant son passage dans le potentiomètre de volume du canal d'entrée correspondant; il est donc indépendant de sa position.
14 MASTER LEVEL
Potentiomètre de réglage de volume du canal de sortie MASTER.
15 LEVEL METER STEREO MASTER
Indicateur de niveau sur 2 échelles de 10 LED (gauche/droite). Dès que la LED Peak (PK) s'allume, c'est que l'appareil approche la limite de la distorsion. Si elle ne clignote que brièvement sur les crêtes de signal, pas de problème : en revanche, si la LED reste allumée, il vaut mieux réduire le volume.
Connecteurs, contrôles et indicateurs :
Potentiomètre de réglage de niveau de sortie pour les zones A à C.
17 ZONE a - c SOURCE
Sélection de la source de signal assignée à la sortie Zone correspondante. Vous pouvez choisir l'un des canaux d'entrée 1 à 6 (IN 1 - 6) ou le mixage (MIX) de tous les signaux d'entrée.
Indicateur de niveau à 5 segments LED. Dès que la LED Peak (PK) s'allume, c'est que l'appareil approche la limite de la distorsion. Si elle ne clignote que brièvement sur les crêtes de signal, pas de problème : en revanche, si la LED reste allumée, il vaut mieux réduire le volume.
Touches Cue pour les zones A à C, avec LED rouge intégrée. Le signal correspondant à la zone sélectionnée en Cue (touche enfoncée, LED allumée) est envoyé sur la sortie casque, en face avant de l'appareil. Ce signal est prélevé avant le réglage de niveau de la zone correspondante; il est donc indépendant de la position du potentiomètre de volume.
20 SORTIE CASQUE
Sortie casque sur jack 6,35 mm stéréo.
21 CUE volume
Potentiomètre de réglage de volume de la sortie casque. Ce signal est prélevé avant le réglage de niveau de la zone correspondante ; il est donc indépendant de la position du potentiomètre de volume.
22 FOH INPUT
Entrée ligne stéréo asymétrique sur jacks 6,35 mm (gauche/droite). Permet de connecter une source de signal audio (par exemple, console de mixage). L'entrée FOH située en face avant de l'appareil est câblée en parallèle de celle présente sur le panneau arrière. C'est celle en face avant qui est prioritaire.
Ce sélecteur affecte le signal de l'entrée FOH au canal d'entrée 6. Si la touche n'est pas enfoncée, c'est l'entrée ligne sur le panneau arrière qui est sélectionnée comme source de signal; si elle est enfoncée, c'est l'entrée FOH, doublée à l'avant et à l'arrière de l'appareil. Attention : Le sélecteur est implanté en retrait de la face avant, afin d'éviter toute sollicitation accidentelle.
24 POWER
Interrupteur marche / arrêt Dès que l'appareil est allumé et que la tension secteur est correcte, la LED bleue intégrée s'illumine.
25 MIC INPUT 1 - 2
Entrées Micro symétriques 1 et 2, sur jack 6,35 mm. Les deux entrées micro peuvent fournir une tension d'alimentation fantôme de 12 Volts.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch. Si la touche 28 est enfoncée, un préampli Phono est inséré sur l'entrée, pour utilisation d'une platine vinyle. Si cette touche n'est pas enfoncée, vous pouvez utiliser une source audio au niveau ligne.
28 Sélecteur PHONO / LINE INPUT 2 + 5
Permet d'activer le préampli Phono sur l'entrée ligne 2 - 5.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
Entrée stéréo asymétrique au niveau ligne sur connecteurs RCA/cinch.
Connecteurs, contrôles et indicateurs :
Entrée stéréo asymétrique au niveau ligne sur connecteurs jack 6,35 mm. Permet de connecter une source sonore au niveau ligne (par exemple, console de mixage). Cette entrée est câblée en parallèle de l'entrée FOH présente sur la face avant de l'appareil. Le sélecteur (23) permettant de choisir la source de signal du canal d'entrée INPUT 6 se trouve en face avant. Lorsque la touche n'est pas enfoncée, c'est l'entrée ligne présente sur le panneau arrière de l'appareil qui est sélectionnée comme source de signal; si elle est enfoncée, c'est l'entrée FOH, présente en face avant ou sur le panneau arrière. L'entrée FOH en face avant est prioritaire.
32 RECORD OUTPUT L/r
Sortie stéréo asymétrique au niveau ligne, sur connecteurs RCA/cinch (gauche/droite). Le signal envoyé sur la sortie REC est un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 6. Son niveau de sortie ne dépend pas de la position du potentiomètre de volume de la sortie MASTER ; le signal REC OUTPUT est prélevé avant les égaliseurs, il n'est donc pas corrigé.
Sortie mono symétrique, sur connecteur XLR. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 6 (sélecteur n°17, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 2 à 6 (sélecteur n°17, ZONE SOURCE, en face avant, sur INPUT 2, 3, 4, 5 ou 6).
Sortie stéréo (gauche/droite) symétrique sur connecteurs Eurobloc (livrés). Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 6 (sélecteur n°17, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 2 à 6 (sélecteur n°17, ZONE SOURCE, en face avant, sur INPUT 2, 3, 4, 5 ou 6).
Correcteur d'aigus pour les canaux de sortie ZONE A à C. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), l'égaliseur est inactif. Le réglage s'effectue avec un tournevis.
Correcteur de graves pour les canaux de sortie ZONE A à C. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), l'égaliseur est inactif. Le réglage s'effectue avec un tournevis.
Si la touche correspondante est enfoncée, le filtre passe-haut est activé.
Le réglage du niveau maximal de sortie des zones A à C s'effectue par l'intermédiaire d'un tournevis.
Cette fonction n'est disponible que sur les sources de signal INPUT 1 à 6 (sélecteur SOURCE en face avant). Fonction Talkover pour les canaux Micro 1 et 2. Tourner le potentiomètre T/O DAMP à fond à gauche désactive la fonction Talkover. Plus on tourne le potentiomètre DAMP vers la droite, plus les signaux des entrées INPUT 1 à 6 sont atténués par le signal de microphone entrant.
Cette fonction n'est disponible que sur les sources de signal INPUT 1 à 6 (sélecteur SOURCE en face avant). Cette touche assigne les signaux Micro des canaux d'entrée MIC 1 et 2 à la sortie Zone correspondante. L'assignation est effective quand la touche est enfoncée ; elle n'est pas effective sinon.
Connecteurs, contrôles et indicateurs :
41 MASTER OUTPUT L/r balanced
Sortie stéréo (gauche/droite) symétrique sur connecteurs XLR. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 - 6.
42 MASTER OUTPUT L/r unbalanced
Sortie stéréo (gauche/droite) asymétrique sur connecteurs RCA/cinch. Le signal envoyé sur la sortie MASTER est un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 à 6.
43 MASTER OUTPUT L/r balanced
Sortie stéréo (gauche/droite) symétrique sur connecteur Eurobloc (livré). Le signal envoyé sur la sortie MASTER est un mixage des signaux des entrées MIC 1 / 2 et INPUT 1 à 6.
44 MASTER EQ HI
Correcteur d'aigus pour le canal de sortie MASTER. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
45 MASTER EQ MID
Correcteur de médiums pour le canal de sortie ZONE. Tourner vers la gauche pour baisser les médiums, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
46 MASTER EQ LOW
Correcteur de graves pour le canal de sortie ZONE. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.
Connecteurs, contrôles et indicateurs :
Connecteur Eurobloc symétrique pour dispositif acoustique d'urgence (Eurobloc livré). Dès qu'arrive sur cette entrée un signal audio au niveau ligne, toutes les entrées micro et ligne sont coupées, et le signal d'urgence est envoyé directement sur les sorties ligne MASTER et ZONE. Les potentiomètres de réglage de volume des canaux de sortie MASTER et ZONE sont alors inactifs.
Cet ajustable permet de régler, avec un tournevis, le volume de diffusion du signal d'urgence.
49 MUSIC MUTE
Connecteur Eurobloc pour contact sec ou contrôleur de Mute (connecteur livré). La fermeture du contact coupe (Mute) tous les canaux d'entrée, à l'exception du signal EMERGENCY INPUT.
50 MASTER T/O damping
Fonction Talkover pour les canaux Micro 1 et 2. Tourner le potentiomètre DAMPING à fond à gauche désactive la fonction Talkover. Plus le potentiomètre DAMPING est tourné vers la droite, plus les signaux arrivant sur les entrées INPUT 1 à 6 sont atténués par le signal envoyé par le micro.
51 MASTER t/o sensitivity
L'intensité de l'atténuation Talkover se règle par l'intermédiaire du potentiomètre T/O SENSITIVITY (sensibilité avec laquelle la fonction Talkover réagit au signal micro entrant).
52 EMBASE secteur IEC avec porte-fusible intégré
AVERTISSEMENT IMPORTANT : Assurez-vous AVANT la mise en service que la tension secteur disponible correspond à celle de l'appareil. Remplacez exclusivement le fusible par un fusible neuf du même format et du même calibre (valeurs indiquées sur le panneau arrière de l'appareil). Si le fusible fond de façon répétite, veuillez consulter un centre de réparations agréé.
53 USB
Ce port USB (protocole USB 1.1) permet d'utiliser le mixeur en tant qu'interface audio. Vous pouvez alors utiliser le ZONE 423 pour lire et enregistrer des données audio sur un ordinateur connecté, tournant sous Mac OS (Mac OS X 10.5 et ultérieurs) ou Windows (XP, Vista, 7, 8). Il n'est pas nécessaire d'installer des pilotes spécifiques. Après connexion du mixeur sur un des ports USB de l'ordinateur (protocole USB 1.1 ou USB 2.0), les pilotes nécessaires sont installés automatiquement, et le ZONE 423 apparaît sous le nom de "USB Audio CODEC" dans le tableau de bord Son du Mac ou le panneau de configuration du PC. Le signal enregistré est le mixage de sortie, prélevé avant passage par le potentiomètre de réglage de niveau Master et le limiteur Max Level. La lecture audio s'effectue sur l'entrée Ligne INPUT 3. Pour ce faire, il suffit d'enfoncer la touche 54 sur le panneau arrière (position USB).
54 USB / LINE
Touche de sélection de source de signal pour le canal d'entrée INPUT 3. Lorsque cette touche est enfoncée, c'est le signal issu du port USB (53) qui est sélectionné; sinon, c'est le signal présent sur l'entrée ligne (29).
55 BORNE de MASSE
Cette borne à vis permet de brancher le câble de mise à la masse provenant d'une platine disque.

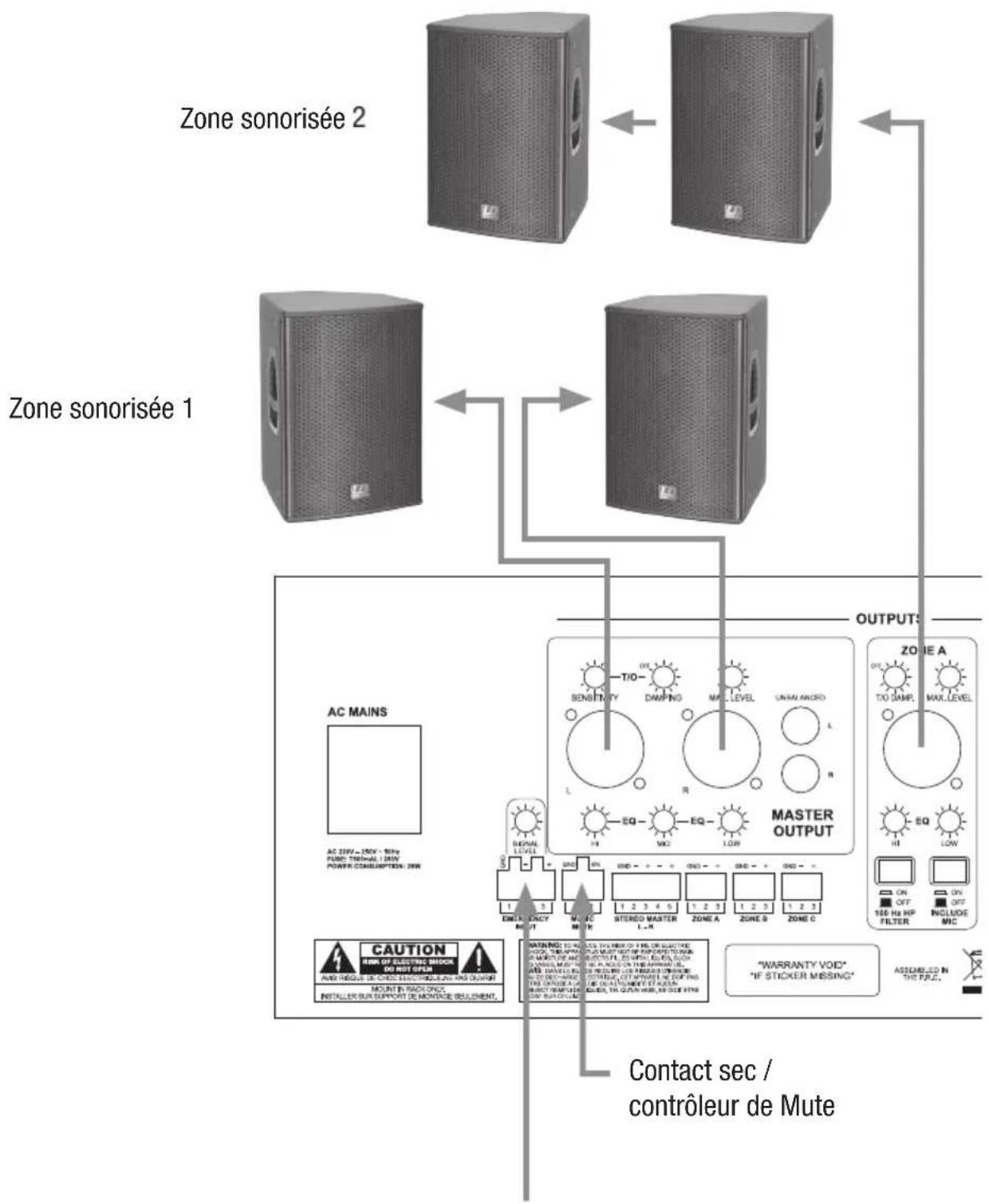

Exemple de câblage :
Système acoustique d'alerte

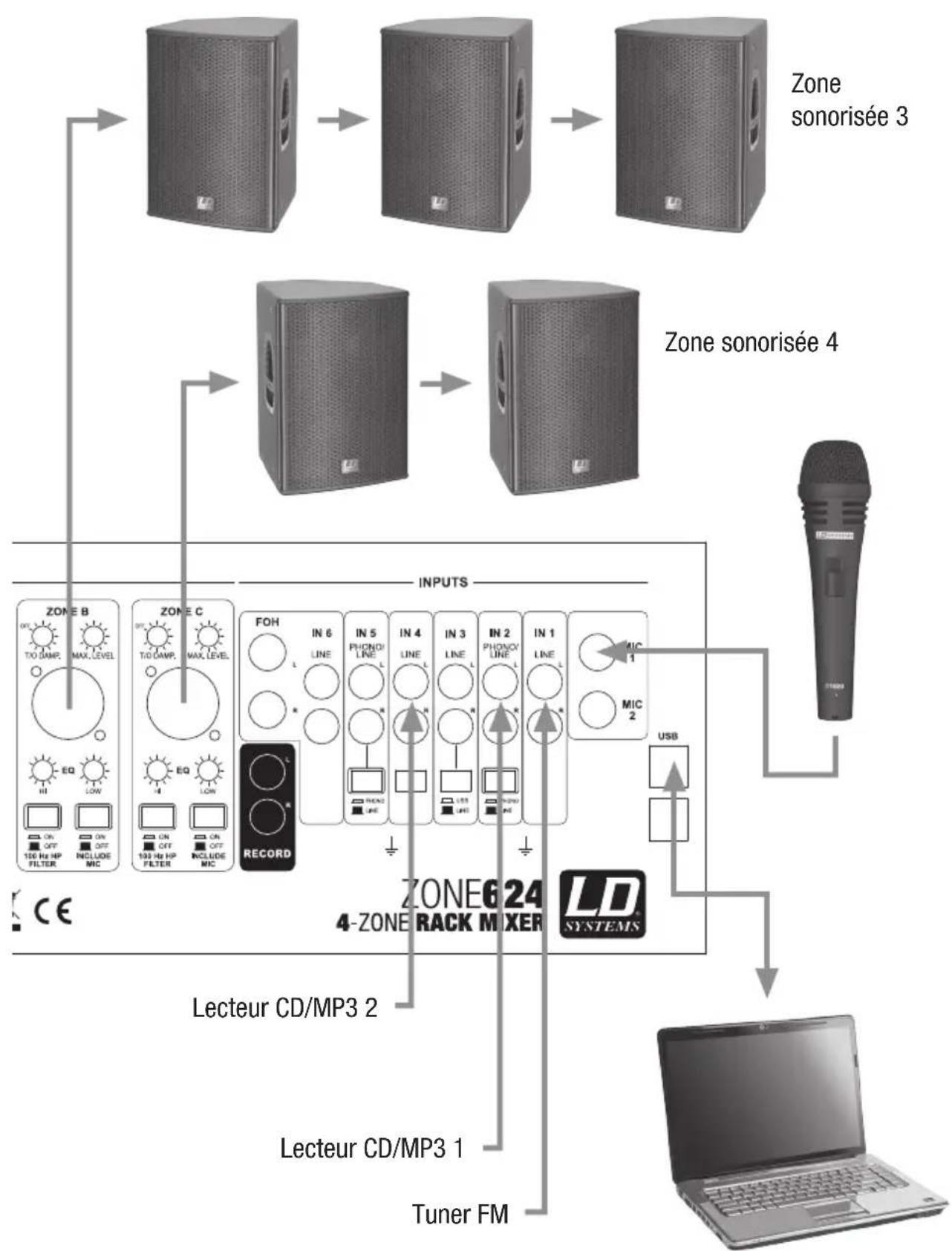

Exemple de câblage :
Caractéristiques :
| Référence modèle : LDZONE624 | |
| Type de produit : Mixeur de zones | |
| Type : stéréo | |
| Nombre Total de Canaux d'Entrée : 8 (2 x Mic, 1 x AUX/Line, 2 x Phono/Line, 2 x Line, 1 x FOH/Line | |
| Réponse en Fréquence : 20 - 40000 Hz | |
| Nombre de Voies Micro : 2 (avec alimentation fantôme 12 Volts) | |
| Connecteurs sur Voies Micro : 2 x jack 6,35 mm (symétriques), 1 x Combo (mixte XLR/jack 6,35 mm) | |
| Contrôles sur Voies Micro : 2 x Gain, 2 x On/Off, 1 x EQ Hi, 1 x EQ Mid, 1 x EQ Low, 1 x Talkover | |
| Indicateurs sur Voie Micro : LED "On" | |
| Impédance d'Entrée sur Voie Micro : 4 kohms | |
| Sensibilité d'Entrée sur Voie Micro : 4,5 mV | |
| Taux de Distorsion Harmonique Totale sur Voie Micro : 0,08 % | |
| Nombre de Voies Ligne : 6 (entrée 1: Aux/Line, entrée | 2 + 5: Line/Phono, entrée 3 + 4 : Line, entrée 6: Line/FOH |
| Connecteurs Entrées Ligne : entrée 1: 2 x RCA (cinch) | + mini-jack stéréo 3,5 mm, voies 2 - 5 : 2 x RCA (cinch), entrée 6 : 2 x RCA (cinch) + 2 x jack 6,35 mm TRS |
| Contrôles sur Voies Ligne : Gain, AUX enable, Cue, Level, 2x Phono/Line, FOH On | |
| Indicateurs sur Voie Ligne : | LED Signal/0 dB, LED Cue |
| Impédance d'Entrée sur Voie Ligne : | 6 kohms (Phono : 50 kohms) |
| Sensibilité d'Entrée Voie Ligne : | 2,1 V (Phono 25 mV) |
| Taux de Distorsion Harmonique Totale sur Voies Ligne : | 0,02 % (Phono 0,05%) |
| Sensibilité d'Entrée AUX/Line (mini-jack stéréo 3,5 mm) : | 3 V |
| Sorties Ligne : | 5 (Master [stéréo], 3 x Zone [mono], Rec [stéréo]) |
| Connecteurs Sortie Master : | 2 x XLR symmetrisch, 2 x Cinch, Klemmblock |
| Contrôles Sortie Master : | Level, EQ Hi, EQ Mid, EQ Low, Max. Level, T/O Sensitivity, T/O Damping |
| Indicateurs Sortie Master : | 2 échelles LED 10 segments |
| Niveau Maximal de Sortie Master : | +24 dBu (symétrique), +17 dBu (asymétrique) |
| Connecteurs de Sortie Zone : | 5 (Master [stéréo], 3 x Zone [mono], Rec [stéréo]) |
| Contrôles de Sortie Zone : Level, Source, Cue, EQ Hi, | EQ Low, Max Level, 100 HzHigh Pass, Include Mic, T/O Damp |
| Indicateurs de Sortie Zone : Indicateur de niveau 5 segments | |
| Niveau Maximal de Sortie Zone : +24 dBu (symétrique/asymétrique) | |
| Connecteurs Sortie Rec : 2 x RCA (cinch) | |
| Sortie Casque : 1 | |
| Type de Connecteur : jack 6,35 mm stéréo | |
| Contrôle Sortie Casque : Volume Cue | |
| Tension Maximale de Sortie Casque : 2,5 Volts sur 32 Ohms | |
| Autres Entrées : 2 (Emergency Input, Output Mute) | |
| Connecteurs Autres Entrées : Eurobloc | |
| Contrôles Autres Entrées : Niveau Emergency Input | |
| Sensibilité Entrée Emergency Input : 5 V | |
| Autres Contrôles : interrupteur secteur (Power) | |
| Autres Indicateurs : LED Power | |
| Tension d'Alimentation : 220 - 250 V AC, 50 Hz | |
| Embase Secteur : | Embase IEC |
| Consommation Électrique (maxi) : | 25 W |
| Fusible : | T 500 mAL / 250 V |
| Dimensions (L x H x P) : | 485 x 132 x 210 mm |
| Masse : | 4,66 kg |
| Accessoires Livrés : | connecteurs Eurobloc, câble secteur, manuel utilisateur |
| Divers : | Port USB 1.1 (compatible 2.0) pour utilisation comme interface audio (enregistrement et lecture stéréo, résolution 16 bits) Systèmes d'exploitation compatibles : Mac OS X (10.5 et ultérieurs), Windows XP, Vista, 7, 8 |
Garantie fabricant limitée
Cette garantie concerne tous les produits de marque Adam Hall, LD Systems, Defender, Palmer et Cameo. Elle s'applique également à tous les produits distribués par Adam Hall.
Elle ne concerne pas les droits statutaires relatifs à la garantie envers le vendeur. En fait, elle justifie des requêtes en garantie supplémentaires, indépendantes, envers Adam Hall.
Adam Hall garantit, pendant une période s'étendant selon le cas de deux à cinq ans (à vérifier selon le produit) à compter de la date d'achat, que le produit Adam Hall que vous avez acheté directement auprès d'Adam Hall ou chez un revendeur autorisé est dépourvu de défaut, au niveau des composants ou de la fabrication, dans le cadre d'une utilisation normale.
La période pendant laquelle cette garantie limitée est applicable commence à partir de la date d'achat. Cette date se justifie d'après une facture ou un bon de livraison daté. Dans le cas où des produits des marques citées ci avant nécessiteraient une réparation pendant la période de garantie limitée, vous avez droit à des réparations sous garantie, conformément aux termes et conditions exposés dans ce document.
Pendant toute la période de garantie limitée, Adam Hall réparera ou procédera au remplacement de tous les composants défectueux, ou le produit lui-même. En cas de réparation ou d'échange pendant la période de garantie, les pièces originales remplacées ou le produit échangé deviennent la propriété de la société Adam Hall.
Dans le cas improbable où votre produit Adam Hall serait sujet à des défaillances répétées, Adam Hall, à sa discrétion, peut choisir de mettre à votre disposition un appareil de remplacement de son choix, au moins équivalent à votre produit de marque Adam Hall en termes de performances matérielles et techniques.
Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall n'est pas responsable des dommages occasionnés par le non-respect des instructions contenues dans le manuel d'utilisation livré avec le produit de marque Adam Hall. La garantie fabricant ne s'applique pas : aux pièces d'usure (accumulateurs par exemple) ; aux produits dont le numéro de série a été effacé, ou qui ont été endommagés ou rendus inutilisables à la suite d'un accident ; aux dommages provoqués par une utilisation peu précautionneuse, à une erreur de manipulation ou tout autre motif externe.
- en cas de dommages subis par des appareils suite à une utilisation hors des valeurs d'usage des paramètres (telles que mentionnées dans le manuel utilisateur livré avec le produit)
- en cas de dommages consécutifs à l'utilisation de pièces de rechange non fabriquées ou non vendues par Adam Hall
- en cas de dommages consécutifs à des modifications ou réparations non assurées par Adam Hall Ces termes et conditions constituent l'accord de garantie complet et exclusif entre vous et Adam Hall, relativement au produit de marque Adam Hall que vous avez acheté.
Responsabilité limitée
Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci-dessus, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité financière maximale d'Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d'achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d'utilisation.
Adam Hall ne peut être tenu pour financièrement responsable de tout dommage causé par le produit ou sa défaillance – y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n'est pas responsable financièrement en cas de requête émanant d'une tierce partie ou de votre part pour le compte d'une tierce partie.
Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s'applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s'applique pas en cas de blessures aux personnes.
Cette garantie fabricant limitée vous donne des droits légaux spécifiques. Vous pouvez également avoir d'autres droits, variables d'un état ou d'un pays à l'autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays afin de déterminer l'étendue exacte de vos droits.
Demande de réparations sous garantie
Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur agréé Adam Hall auprès de qui vous l'avez acheté.
Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spécifications applicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d'informations, référez-vous au site www.adamhall.com.
(Applicable dans l'Union Européenne et les autres pays européens dotés de systèmes de collecte sélective)
La présence de ce logo sur le produit ou son manuel d'utilisation indique qu'en fin de vie, il ne doit pas être jeté avec les autres déchets domestiques. Afin d'éviter toute atteinte à l'environnement ou à la santé humaine pouvant résulter d'une gestion incontrôlée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles.
Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.
Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
Protection de l'environnement et économies d'énergie
Économiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l'électricité, débranchez-les de leur prise secteur.
Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.
- 4-ZONES
- Mesures préventives :
- Appareils réfrigérés au secteur :
- Sécurité :
- Attention niveaux sonores élevés sur les produits AUDIO
- Connecteurs, contrôles et indicateurs :
- ② GAIN MIC 1 / 2
- INPUT MIC 1
- EQ HIGH MIC 1 / 2
- EQ MID MIC 1 / 2
- EQ LOW MIC 1 / 2
- GAIN INPUT 1 - 6
- CUE INPUT 1 - 6
- MASTER LEVEL
- LEVEL METER STEREO MASTER
- ZONE a - c SOURCE
- SORTIE CASQUE
- CUE volume
- FOH INPUT
- POWER
- MIC INPUT 1 - 2
- Sélecteur PHONO / LINE INPUT 2 + 5
- RECORD OUTPUT L/r
- MASTER OUTPUT L/r balanced
- MASTER OUTPUT L/r unbalanced
- MASTER OUTPUT L/r balanced
- MASTER EQ HI
- MASTER EQ MID
- MASTER EQ LOW
- MUSIC MUTE
- MASTER T/O damping
- MASTER t/o sensitivity
- EMBASE secteur IEC avec porte-fusible intégré
- USB
- USB / LINE
- BORNE de MASSE
- Exemple de câblage :
- Caractéristiques :
- Garantie fabricant limitée
- Responsabilité limitée
- Demande de réparations sous garantie
- Protection de l'environnement et économies d'énergie
Marque : LD Systems
Modèle : ZONE 624
Catégorie : Table de mixage
