Tipo di prodotto	Mixer di zone 4 zone
Marca	LD Systems
Modello	ZONE 624
Categoria	Tavolo di missaggio
Dimensioni (L x A x P)	485 x 132 x 210 mm
Peso	4,66 kg
Alimentazione	220-250 V AC, 50 Hz
Consumo elettrico	25 W max
Fusibile	T 500 mAL / 250 V
Numero di canali di ingresso	8 (2 micro, 6 linea)
Ingressi micro	2 (XLR/jack combo + jack 6,35 mm, alimentazione phantom 12 V)
Ingressi linea	6 (RCA, mini-jack 3,5 mm, jack 6,35 mm)
Uscite linea	Master (stereo XLR, RCA, Eurobloc), 3 Zone (mono XLR, Eurobloc), Record (RCA)
Uscita cuffie	1 x jack 6,35 mm stereo
Equalizzatore micro	3 bande (Hi, Mid, Low)
Equalizzatore master	3 bande (Hi, Mid, Low)
Equalizzatore zone	2 bande (Hi, Low) con regolazione a cacciavite
Funzioni speciali	Talkover, Cue, ingresso di emergenza (Emergency), Mute musica, filtro passa-alto 100 Hz
Interfaccia USB	USB 1.1 (compatibile 2.0) per audio stereo 16 bit
Indicatori	LED Signal/Clipping, LED Cue, Livello Master (10 segmenti), Livello Zone (5 segmenti), LED Power
Accessori inclusi	Connettori Eurobloc, cavo di alimentazione, manuale d'uso
Pulizia	Panno asciutto
Sicurezza	Segui le precauzioni, non aprire, riparazione da personale qualificato
Garanzia	Garanzia limitata del produttore (durata variabile a seconda del paese)
Produttore	Adam Hall GmbH

Domande frequenti - ZONE 624 LD Systems

Come collegare un microfono al ZONE 624?

Utilizzare gli ingressi MIC 1 o MIC 2 sul pannello anteriore o posteriore. I connettori Combo (XLR/jack 6,35 mm) sul pannello anteriore accettano microfoni bilanciati. Attivare l'ingresso premendo il tasto ON (LED rosso acceso). Regolare il GAIN e l'equalizzatore se necessario.

Come utilizzare la funzione Talkover?

Premere il tasto TALKOVER ON (LED blu). Il segnale microfono attenua le altre sorgenti. Regolare il T/O DAMPING (posteriore) per regolare l'attenuazione e il T/O SENSITIVITY per la sensibilità. Questa funzione è utile per gli annunci.

Cosa fare se il LED Peak rimane acceso?

Il LED Peak (PK) indica un livello eccessivo. Ridurre il GAIN dell'ingresso interessato o il LEVEL della zona/master. Se il LED rimane acceso, abbassare il volume per evitare la distorsione.

Posso collegare un giradischi a questo mixer?

Sì, sugli ingressi INPUT 2 e INPUT 5. Premere il tasto PHONO/LINE corrispondente per attivare il preamplificatore phono. Collegare il giradischi ai connettori RCA e collegare la massa al morsetto di massa (55).

Come utilizzare l'ingresso di emergenza (Emergency Input)?

Collegare un sistema di allarme all'ingresso EMERGENCY INPUT (Eurobloc). Quando viene rilevato un segnale, tutti gli altri ingressi vengono disattivati e il segnale viene inviato direttamente alle uscite Master e Zone, bypassando le regolazioni del volume. Regolare il livello con il potenziometro LEVEL EMERGENCY INPUT (cacciavite).

Come collegare l'apparecchio a un computer tramite USB?

Collegare un cavo USB tra la porta USB (53) del mixer e il computer. Il mixer appare come USB Audio CODEC. Per riprodurre l'audio dal computer, selezionare la sorgente USB per INPUT 3 tramite il tasto USB/LINE (54).

Come regolare l'equalizzatore delle zone?

Gli equalizzatori delle zone si trovano sul pannello posteriore. Utilizzare un cacciavite per regolare i potenziometri EQ HI e EQ LOW. In posizione centrale (con scatto), l'equalizzatore è inattivo. Ruotare a sinistra per diminuire, a destra per aumentare.

Cosa fare se il fusibile salta?

Scollegare l'apparecchio. Sostituire il fusibile solo con un fusibile dello stesso tipo e calibro (T 500 mAL / 250 V). Se il fusibile salta di nuovo, consultare un centro di riparazioni autorizzato.

Posso usare il mixer senza collegarlo alla rete elettrica?

No, il ZONE 624 richiede un'alimentazione di rete di 220-250 V AC, 50 Hz. Non funziona a batteria. Assicurarsi che il cavo di alimentazione sia correttamente collegato.

Come pulire l'apparecchio?

Utilizzare un panno asciutto per pulire l'involucro. Non utilizzare liquidi o prodotti abrasivi. Scollegare l'apparecchio prima della pulizia. Evitare che liquidi penetrino all'interno.

MANUALE UTENTE ZONE 624 LD Systems

Avete fatto la scelta giusta!

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità.

Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

Introduzione

Il ZONE 624 è un mixer a zone completo, provvisto di 6 canali di linea e 2 canali microfono che è possibile assegnare a un'uscita di zona stereo e a tre uscite di zona mono. Questo apparecchio rack da 3 U dispone inoltre di ingressi per un sistema di comunicazione di emergenza esterno e della modalità di silenziamento telecomandata. Grazie alla grande flessibilità che gli deriva tra l'altro dalle molteplici possibilità di collegamento, il ZONE 624 è la centralina di controllo ideale per sistemi di diffusione acustica in uso nel settore della ristorazione, in club, hotel, centri fitness e numerosi altri settori.

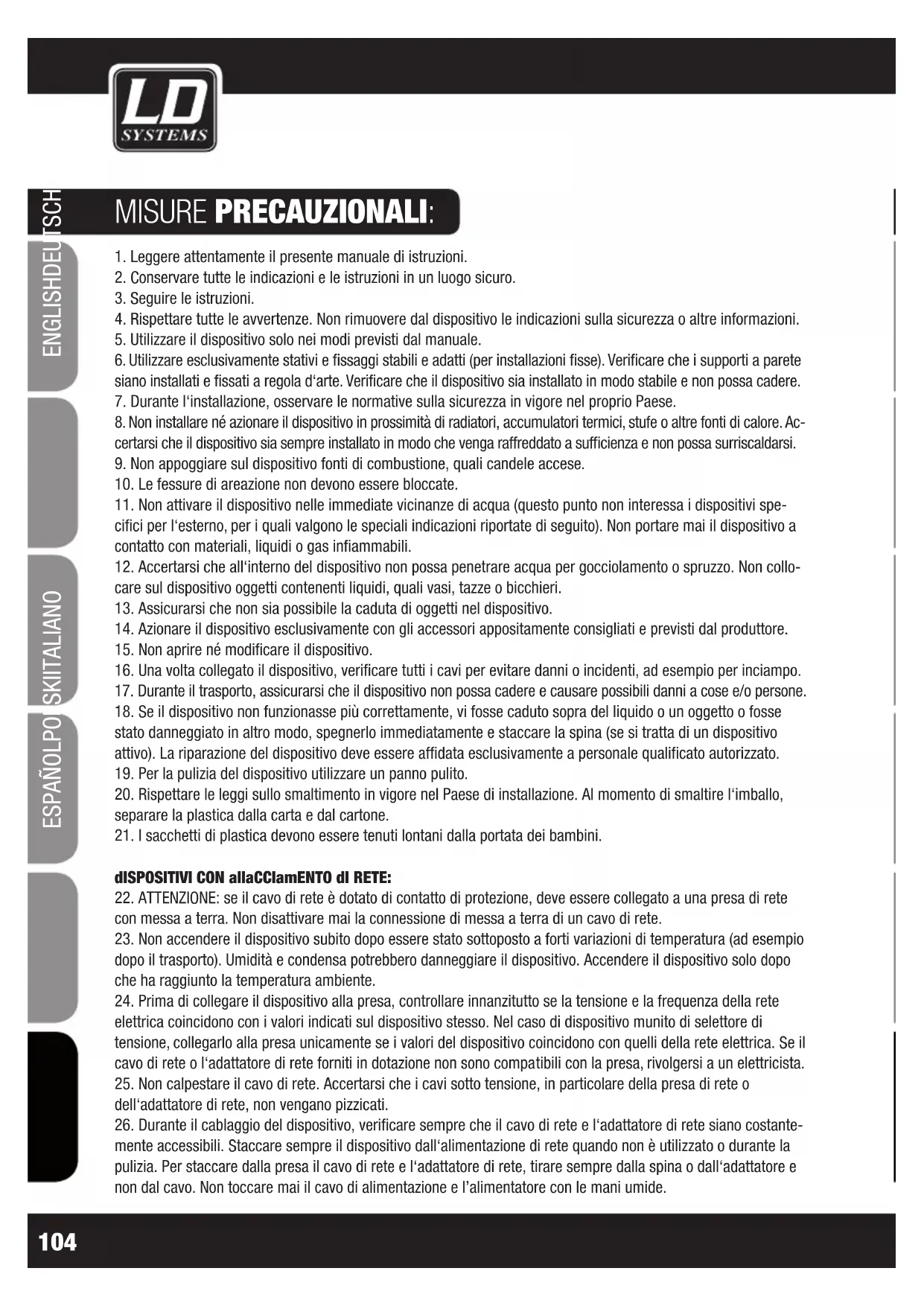

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate.
11. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collo- care sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non aprire né modificare il dispositivo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo utilizzare un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

dISPOSITIVI CON allaCClamENTO di RETE:

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.

2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.

5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costante-mente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

SICUREZZA:

1. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.
2. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
3. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.
4. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
5. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione per evitare il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Le riparazioni dovranno essere realizzate esclusivamente da tecnici qualificati.

Il triangolo isoscele con il simbolo del fulmine indica la presenza nel dispositivo di tensioni non isolate, “pericolose”, che possono provocare scosse dannose alla salute.

Il triangolo isoscele con punto esclamativo avverte di importanti segnalazioni relative all'uso e alla manutenzione.

ATTENZIONE: ELEVATI LIVELLI SONORI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato a uso professionale. Di conseguenza, se viene destinato ad un uso commerciale, sarà soggetto alle norme e ai regolamenti dell'Associazione per la prevenzione di infortuni del rispettivo settore professionale. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute.

Danni all'udito provocati da un'esposizione prolungata a un livello SPL elevato: dall'utilizzo di questo prodotto si possono generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI DI ILLUMINAZIONE

1. Non guardare il fascio di luce da distanze inferiori a 40 cm.
2. Non guardare mai a lungo il fascio di luce da breve-media distanza.
3. Non guardare mai il fascio di luce con dispositivi ottici quali le lenti d'ingrandimento.
4. In alcuni casi, in persone sensibili gli effetti stroboscopici possono causare attacchi epilettici. Pertanto, le persone affette da epilessia devono assolutamente evitare luoghi in cui vengono impiegati effetti stroboscopici.

NOTA: in caso di installazione su rack, assicurarsi che la ventilazione sia sufficiente sopra e sotto l'apparecchio.

CONNESSIONI, DISPOSITIVI E VISUALIZZAZIONE:

① MIC 1 / 2 ON

Interruttore di accensione / spegnimento per canali microfono 1 e 2 con LED rosso integrato. A interruttore premuto, il canale microfono è acceso e il LED è illuminato.

② GAIN MIC 1 / 2

Regolatore di volume audio per i canali microfono 1 e 2.

③ MIC 1 (INPUT)

Ingresso microfono MIC 1 bilanciato con presa jack XLR/6,3 mm (combo). L'ingresso microfono dispone di un'alimentazione phantom da 12 V.

4 EQ HIGH MIC 1 / 2

Equalizzatore acuti per i canali microfono 1 e 2. Ruotare a sinistra per abbassare gli alti e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

5 EQ MID MIC 1 / 2

Equalizzatore medi per i canali microfono 1 e 2. Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

6 EQ LOW MIC 1 / 2

Equalizzatore bassi per i canali microfono 1 e 2. Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

7 TALKOVER ON

Interruttore con LED azzurro integrato. A interruttore premuto, la funzione Talkover è attiva e il LED è acceso. Altre opzioni di impostazione della funzione Talkover si trovano sul pannello posteriore dell'apparecchio.

8 AUX IN (INPUT 1)

Ingresso linea stereo con presa jack da 3,5 mm.

CONNESSIONI, DISPOSITIVI E VISUALIZZAZIONE:

13

Interruttore con LED azzurro integrato per selezionare la fonte del segnale nel canale INPUT 1. Quando l'interruttore non è premuto, come fonte di segnale è selezionato l'ingresso di linea sul pannello posteriore dell'apparecchio, mentre se è premuto viene selezionato l'ingresso AUX sul pannello frontale (LED acceso).

Per compensare dispositivi di riproduzione (lettori CD, lettori MP3 o simili) con diversi livelli di uscita, impostare la preamplificazione dei canali 1 - 6 utilizzando questo regolatore GAIN.

11 LED SEGNALE (INPUT 1 - 6)

I LED di segnale si illuminano di verde appena è presente un segnale audio sull'ingresso del rispettivo canale. I LED si illuminano di rosso appena viene raggiunto il livello ottimale (0 dB).

Regolatore di volume audio per i canali INPUT da 1 a 6.

Interruttore Cue con LED rosso integrato per i canali INPUT 1 - 6. A interruttore premuto (LED acceso), il segnale presente viene inviato all'uscita cuffie sul pannello frontale dell'apparecchio. Il segnale viene rilevato prima del regolatore di volume audio del rispettivo canale e pertanto è indipendente dall'impostazione del regolatore.

14 MASTER LEVEL

Regolazione del volume per il canale MASTER.

CONNESSIONI, DISPOSITIVI E VISUALIZZAZIONE:

15 INDICATORE DI LIVELLO STEREO MASTER

Indicatore Level Display con 2 segmenti da 10 LED ognuno (sinistra / destra). Appena il LED Peak (PK) si accende, l'apparecchio funziona al limite di distorsione. Una breve accensione in caso di picchi di livello sul segnale presente non è critica, mentre si deve evitare l'accensione continua riducendo il volume.

Regolatore del volume audio per le zone da A a C.

Selezione della fonte di segnale che deve essere attivata sull'uscita zone. In alternativa, è possibile selezionare uno dei canali input da 1 a 6 (IN 1 - 6) o un mix (MIX) tra tutti i canali d'ingresso.

18 INDICATORE DI LIVELLO (ZONE A, B, C)

Visualizzazione dell'indicatore di livello (LEVEL METER) con 5 segmenti LED. Appena il LED Peak (PK) si accende, l'apparecchio funziona al limite di distorsione. Una breve accensione in caso di picchi di livello sul segnale presente non è critica, mentre si deve evitare l'accensione continua riducendo il volume.

19 CUE (ZONE A, B, C)

Interruttore Cue con LED rosso integrato per le zone da A a C. A interruttore premuto (LED acceso), il segnale presente viene inviato all'uscita cuffie sul pannello frontale dell'apparecchio. Il segnale viene rilevato prima del regolatore di volume audio della rispettiva zona e pertanto è indipendente dall'impostazione del regolatore.

20 USCITA CUFFIE

Uscita cuffie con presa jack stereo da 6,3 mm.

21 CUE VOLUME

Regolatore di volume audio per l'uscita cuffie. I canali di cui si premono le manopole CUE (INPUT 1 - 6, ZONE A - C) possono essere esclusi indipendentemente dall'impostazione del rispettivo regolatore di volume audio sull'uscita cuffie.

22 FOH INPUT

Ingresso linea stereo non bilanciata con prese jack da 6,3 mm (sinistra/destra). È possibile connettere un dispositivo di riproduzione (ad es. il mixer). L'ingresso FOH sul pannello frontale dell'apparecchio è parallelo all'ingresso FOH sul pannello posteriore. L'ingresso sul pannello frontale dell'apparecchio ha la precedenza.

23 FOH INPUT ON

Interruttore per selezionare la fonte del segnale nel canale INPUT 6. Quando l'interruttore non è premuto, come fonte di segnale è selezionato l'ingresso di linea sul pannello posteriore dell'apparecchio, mentre se è premuto viene selezionato l'ingresso FOH sul pannello frontale e posteriore. Nota: per evitare variazioni accidentali, l'interruttore in posizione non premuta resta quasi a filo del frontalino della cassa.

24 POWER

Interruttore di accensione/spegnimento. Se l'apparecchio è acceso e collegato correttamente alla rete di alimentazione, il LED integrato azzurro si accende.

Ingressi microfono bilanciati INPUT 1 e 2 con presa jack da 6,3 mm. Entrambi gli ingressi microfono dispongono di un'alimentazione phantom da 12 V.

Ingresso linea stereo non bilanciata con prese RCA (sinistra/destra).

27 PHONO/LINE L/R (INPUT 2 + 5)

Ingresso stereo non bilanciato con prese RCA (sinistra/destra). Quando l'interruttore 28 è premuto, si attiva un dispersore / preamplificatore per l'impiego di un riproduttore di dischi. Se quest'interruttore non è premuto, è possibile impiegare un dispositivo di riproduzione con livello linea.

CONNESSIONI, DISPOSITIVI E VISUALIZZAZIONE:

28 INTERRUTTORE PHONO/LINE (INPUT 2 + 5)

Interruttore per attivare il fonodispersore/preamplificatore.

Ingresso linea stereo non bilanciata con prese RCA (sinistra/destra).

30 LINE (INPUT 6)

Ingresso linea stereo non bilanciata con prese RCA (sinistra/destra).

Ingresso linea stereo non bilanciata con prese jack da 6,3 mm (sinistra/destra). È possibile connettere un dispositivo di riproduzione (ad es. il mixer). Parallelo all'ingresso FOH sul pannello frontale dell'apparecchio. L'interruttore 23 per selezionare la fonte del segnale nel canale INPUT 6 si trova sul pannello frontale. Quando l'interruttore non è premuto, come fonte di segnale è selezionato l'ingresso di linea sul pannello posteriore dell'apparecchio, mentre se è premuto viene selezionato l'ingresso FOH sul pannello frontale e posteriore. L'ingresso sul pannello frontale dell'apparecchio ha la precedenza.

32 USCITA REGISTRAZIONE L/R

Uscita linea stereo non bilanciata con prese RCA (sinistra/destra). Il segnale dell'uscita REC è formato dalla somma dei segnali degli ingressi MIC 1 e 2 e INPUT da 1 a 6. Il livello di uscita dipende dall'impostazione del regolatore di volume audio dell'uscita MASTER; il segnale è rilevato dall'equalizzatore e quindi non viene elaborato.

Uscita mono bilanciata con presa XLR. Il segnale delle uscite ZONE può essere formato dalla somma dei segnali degli ingressi MIC 1 - 2 e INPUT 1 - 6 (impostare il selettore ZONE SOURCE 17 sul pannello frontale dell'apparecchio su MIX), oppure può contenere il segnale di uno degli ingressi INPUT da 1 a 6 (impostare il selettore ZONE SOURCE 17 sul pannello frontale dell'apparecchio su uno degli ingressi IN da 1 a 6).

Uscita mono bilanciata (sinistra/destra) con collegamento al blocco morsetti (blocco morsetti in dotazione). Il segnale dell'uscita ZONE può essere formato dalla somma dei segnali degli ingressi MIC 1 - 2 e INPUT 1 - 6 (impostare il selettore ZONE SOURCE 17 sul pannello frontale dell'apparecchio su MIX), oppure può contenere il segnale di uno degli ingressi INPUT da 1 a 6 (impostare il selettore ZONE SOURCE 17 sul pannello frontale dell'apparecchio su uno degli ingressi IN da 1 a 6).

Equalizzatore acuti per le uscite delle zone da A a C. Ruotare a sinistra per abbassare gli alti e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato. Per eseguire l'operazione, utilizza un cacciavite adatto.

Equalizzatore bassi per le uscite delle zone da A a C. Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato. Per eseguire l'operazione, utilizza un cacciavite adatto.

37 100 HZ HP (ZONE A, B, C)

Quando l'interruttore è premuto, il filtro high-pass da 100 Hz è attivato.

Regolare il livello massimo che deve essere presente sull'uscita ZONE utilizzando un cacciavite adatto.

39 T/O DAMP (ZONE A, B, C)

Funzione disponibile solo in caso di selezione di una fonte di segnale INPUT da 1 a 6 (interruttore SOURCE sul pannello frontale). Funzione Talkover per i canali microfono 1 e 2. Per disattivare la funzione Talkover, girare il regolatore TALKOVER DAMP completamente a sinistra. Mano a mano che si gira il regolatore verso destra, i segnali degli ingressi INPUT da 1 a 6 si riducono per consentire l'ingresso di un segnale microfono sempre più forte.

CONNESSIONI, DISPOSITIVI E VISUALIZZAZIONE:

Funzione disponibile solo in caso di selezione di una fonte di segnale INPUT da 1 a 6 (interruttore SOURCE sul pannello frontale). I segnali microfono dei canali MIC 1 e 2 si possono attivare utilizzando questo interruttore sull'uscita della rispettiva zona. Se premuto, i segnali microfono entrano, mentre in posizione non premuta si disattivano.

41 USCITA MASTER L/R BILANCIATA

Uscita stereo bilanciata con prese XLR (sinistra/ destra). Il segnale dell'uscita MASTER è formato dalla somma dei segnali degli ingressi MIC 1 / 2 e INPUT da 1 a 6.

42 USCITA MASTER L/R NON BILANCIATA

Uscita linea stereo non bilanciata con prese RCA (sinistra/destra). Il segnale dell'uscita MASTER è formato dalla somma dei segnali degli ingressi MIC 1 / 2 e INPUT da 1 a 6.

43 USCITA MASTER L/R BILANCIATA

Uscita stereo bilanciata (sinistra/destra) con collegamento al blocco morsetti (blocco morsetti in dotazione). Il segnale dell'uscita MASTER è formato dalla somma dei segnali degli ingressi MIC 1 / 2 e INPUT da 1 a 4.

44 EQ HI (MASTER)

Equalizzatore acuti per canale MASTER. Ruotare a sinistra per abbassare gli alti e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

45 EQ MID (MASTER)

Equalizzatore medi per canale MASTER. Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

conneSSioni, DISPOSITIVI E VISUALIZZAZIONE:

46 EQ LOW (MASTER)

Equalizzatore bassi per canale MASTER. Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

47 EMERGENCY INPUT

Collegamento bilanciato al blocco morsetti per un sistema acustico di emergenza (blocco morsetti incluso nella dotazione). Non appena è presente un segnale audio con livello linea, tutti gli ingressi microfono e linea vengono portate in posizione di silenzio e il segnale di emergenza viene attivato direttamente sulle uscite di linea MASTER E ZONE da A a C. I regolatori di volume audio dei canali MASTER e ZONE sono ora disattivati.

48 LIVELLO (EMERGENCY INPUT)

Regolare il volume del segnale di emergenza utilizzando u n cacciavite adatto.

49 MUSIC MUTE

Collegamento al blocco morsetti per collegare un contatto privo di potenziale o di un interruttore mute (blocco morsetti in dotazione). Quando il contatto è chiuso, tutti i canali di ingresso fuori dall'EMERGENCY INPUT vengono silenziati.

50 T/O DAMPING (MASTER)

Funzione Talkover per i canali microfono 1 e 2. Il regolatore DAMPING completamente girato a sinistra disattiva la funziona Talkover. Mano a mano che si gira il regolatore verso destra, i segnali degli ingressi INPUT da 1 a 6 si riducono per consentire l'ingresso di un segnale microfono sempre più forte.

CONNESSIONI, DISPOSITIVI E VISUALIZZAZIONE:

51 T/O SENSITIVITY (MASTER)

Il valore soglia Talkover viene impostato con il regolatore T/O SENSITIVITY (sensibilità con cui la funzione Talkover reagisce al segnale microfono in ingresso).

52 PRESA DI RETE IEC CON PORTAFUSIBILE INTEGRATO

NOTE IMPORTANTI: PRIMA della messa in funzione assicurarsi che la tensione di rete dell'alimentatore elettrico e la tensione di esercizio del dispositivo coincidano! Sostituire il fusibile unicamente con un fusibile dello stesso tipo e con gli stessi valori (v. indicazione stampata sul retro)! Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

53 USB

L'interfaccia USB (USB 1.1) permette di usare il mixer come interfaccia audio. Ciò significa che le registrazioni e le riproduzioni audio possono essere effettuate da un computer connesso con sistema operativo Windows (Windows XP, Vista, 7, 8) e Apple Macintosh da 10.5. Per l'installazione non sono necessari driver esterni. Dopo il collegamento ad un'interfaccia USB idonea del computer (USB 1.1, USB 2.0), i driver si installano automaticamente e l'interfaccia audio viene riconosciuta come interfaccia "USB Audio CODEC" sia su computer Windows che Apple Macintosh.

Il segnale di registrazione è formato dalla somma dei segnali ed è rilevato dopo il regolatore Master Level e dopo il regolatore Max Level, dai quali pertanto è indipendente. La riproduzione audio avviene attraverso l'ingresso INPUT 3 del canale di linea. A tal fine l'interruttore 54 sul pannello posteriore deve essere premuto (USB).

54 USB / LINE

Interruttore per la selezione della fonte di segnale per l'ingresso INPUT 3 del canale di linea. Quando è premuto, come fonte di segnale è selezionata l'interfaccia USB 53, altrimenti viene selezionato l'ingresso di linea 29.

Morsetto a vite per collegare il cavo di terra di un lettore dischi.

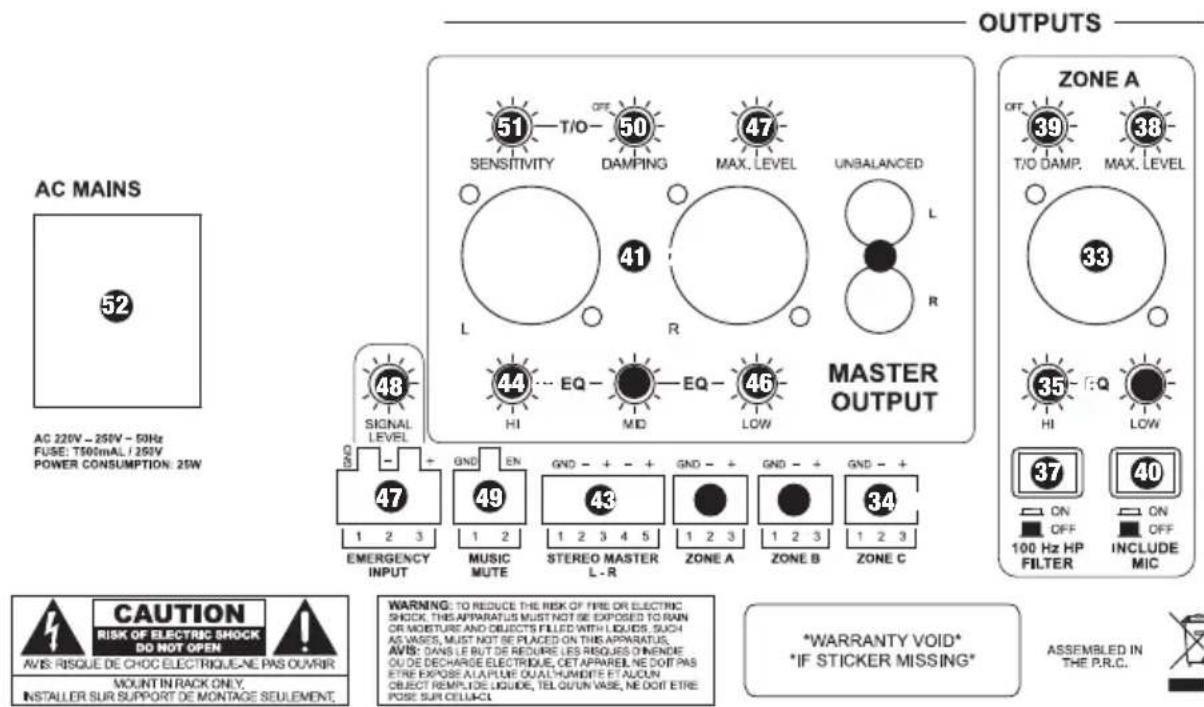

ESEMPIO DI CABLAGGIO:

sistema acustico di emergenza

ESEMPIO DI CABLAGGIO:

SPECIFICHE:

Nome del modello: LDZONE624
Tipo di prodotto: Mixer a zone
Tipo: Stereo
Canali di ingresso totali: 8 (2 mic., 1 AUX/linea, 2 Phono/linea, 2 linea, 1 FOH/linea)
Risposta in frequenza: 20 - 40.000 Hz
Canali microfono: 2, con alimentazione phantom da 12 V
Collegamenti canali microfono: 2 jack da 6,3 mm (bilanciati), 1 jack XLR/6,3 mm (combo)
Elementi di comando dei canali microfono: 2 Gain, 2 accensione/spegnimento, 1 EQ Hi, 1 EQ Mid, 1 EQ Low, 1 Talkover
Elementi di visualizzazione dei canali microfono: LED ON
Impedenza di ingresso canali microfono: 4 kOhm
Sensibilità di ingresso canali microfono: 4,5 mV
THD canali microfono: 0,08%
Canali di linea: 6 (Input 1: Aux/Linea, Input 2 + 5: Linea/Phono, Input 3 + 4: Linea, Input 6: Linea/FOH)
Connessioni di ingresso di linea: Input 1: 2 RCA e jack stereo 3,5 mm, Input da 2 a 5: 2 RCA, Input 6: 2 RCA e 2 jack da 6,3 mm
Elementi di comando dei canali di linea: Gain, AUX erable, Cue, Level, 2 selettori Phono/linea, FOH On
Dispositivi di visualizzazione canali di linea:	LED segnale/0 dB, LED Cue
Impedenza di ingresso canali di linea:	6 kOhm (Phono 50 kOhm)
Sensibilità di ingresso canali di linea:	2,1 V (Phono 25 mV)
THD canali di linea:	0,02% (Phono 0,05%)
Sensibilità di ingresso AUX/linea (jack stereo da 3,5 mm):	3 V
Uscite di linea: 5 (principale stereo, 3 zona mono, registrazione stereo)
Collegamenti di uscita Master:	2 XLR bilanciati, 2 RCA, blocco morsetti
Dispositivi di comando Master:	Level, EQ Hi, EQ Mid, EQ Low, Max. Level, T/O Sensitivity, T/O Damping
Dispositivi di visualizzazione Master:	2 indicatori di livello master da 10 segmenti
Livello di uscita Master:	24 dBu (bilanciato), 17 dBu (non bilanciato)
Collegamenti di uscita zona:	XLR bilanciato, blocco morsetti non bilanciato

SPECIFICHE:

Dispositivi di comando Zone: Level, Source, Cue, EQ	Hi, EQ Low, Max Level, 100 HzHigh Pass, Include Mic, T/O Damp
Dispositivi di comando Zone: indicatore di livello da 5	segmenti
Livello di uscita Zone: 24 dBu (bilanciato/non bilanciato)
Collegamenti di uscita Rec: 2 RCA
Uscita cuffie: 1
Collegamento uscita cuffie: Jack stereo da 6,3 mm
Dispositivi di comando uscita cuffie: Cue Volume
Tensione in uscita cuffie: 2,5 V @ 32 Ohm
Altri ingressi: 2 (Emergency Input, Output Mute)
Collegamenti ingressi aggiuntivi: Blocco morsetti
Dispositivi di comando ingressi aggiuntivi: Level Emergency Input
Sensibilità di ingresso Emergency Input: 5 V
Dispositivi di comando aggiuntivi: Interruttore di accensione
Dispositivi di visualizzazione aggiuntivi: LED accensione
Tensione di esercizio: 220 - 250 V AC, 50 Hz
Collegamento alla rete: Presa di corrente IEC
Assorbimento di potenza (max):	25 W
Fusibile:	T 500 mAL / 250 V
Ingombro (L x H x P):	485 x 132 x 210 mm
Peso:	4,66 kg
Accessori in dotazione: Blocchi di morsetti, cavo di alimentazione, manuale
Altre caratteristiche:	Interfaccia USB 1.1 (compatibile con USB 2.0) per l'impiego come interfaccia audio (16 bit, registrazione e riproduzione). Sistemi operativi supportati: Windows XP, Vista, 7, 8 e Apple Macintosh a partire da 10.5

DICHIARAZIONI DEL PRODUTTORE:

GARANZIA DEL PRODUTTORE

La presente garanzia copre i marchi Adam Hall, LD Systems, Defender, Palmer e Cameo.

Essa è valida per tutti i prodotti distribuiti da Adam Hall.

La presente dichiarazione di garanzia non influisce sui diritti legali di garanzia verso il produttore, bensì li estende con ulteriori diritti di garanzia nei confronti della ditta Adam Hall.

Adam Hall garantisce, per un periodo di due o cinque anni (chiedere informazioni per il prodotto specifico) dalla data di acquisto, che questo prodotto Adam Hall, acquistato direttamente presso Adam Hall o attraverso un rivenditore autorizzato, laddove utilizzato correttamente, è privo di difetti di materiale e di fabbricazione.

Il periodo di garanzia ha inizio dalla data di acquisto, che, nei casi contemplati dalla garanzia, deve essere adeguatamente documentata presentando la fattura o la bolla di consegna su cui è riportata la data di acquisto. Laddove prodotti delle marche summenzionate necessitassero di interventi di riparazione nel periodo di garanzia, l'acquirente ha diritto a usufruire del servizio alle condizioni indicate nel presente documento.

Nel periodo di garanzia, Adam Hall si fa carico della riparazione o della sostituzione dei componenti o degli apparecchi difettosi. In caso di riparazione o sostituzione nel periodo di garanzia, i prodotti o le parti originali sostituiti passano in proprietà della ditta Adam Hall.

Nell'improbabile caso in cui il prodotto acquistato presentasse ripetuti malfunzionamenti, Adam Hall si riserva il diritto di sostituire, a propria discrezione, il prodotto difettoso con un altro prodotto, a condizione che le caratteristiche tecniche del nuovo prodotto siano almeno equivalenti a quelle del prodotto sostituito.

Adam Hall non garantisce che il prodotto sia perfettamente funzionante e/o non presenti guasti. Adam Hall esclude inoltre qualsiasi responsabilità per danni derivanti dall'inosservanza del manuale d'uso accluso al prodotto e di altra documentazione. La garanzia del produttore non copre: - Parti soggette a usura (come le batterie) - Prodotti da cui sia stato rimosso il numero di serie o che siano stati danneggiati a causa di un incidente - Danni causati da uso improprio, uso errato o altri motivi esterni

- Danni ad apparecchi che non siano stati impiegati secondo i parametri di funzionamento (indicati nella documentazione fornita in dotazione)

- Danni derivanti dall'utilizzo di ricambi non prodotti, distribuiti o consigliati da Adam Hall

- Danni derivanti da interventi o modifiche di terzi o da riparazioni non effettuate da Adam Hall.

Le presenti disposizioni e condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'Acquirente e Adam Hall per il prodotto Adam Hall acquistato.

DICHIARAZIONI DEL PRODUTTORE:

LIMITAZIONE DI RESPONSABILITÀ

Laddove nei prodotti hardware Adam Hall insorgessero difetti di materiale o di fabbricazione (in conformità con la dichiarazione di garanzia di cui sopra) durante il periodo di garanzia, il Cliente usufruirebbe, come unico ed esclusivo diritto previsto dalla presente garanzia, della riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam Hall è limitata, come espressamente indicato nella presente garanzia, al prezzo d'acquisto o ai costi di riparazione o sostituzione (optando per l'importo minore) dei componenti che risultano difettosi nonostante siano stati correttamente utilizzati.

Adam Hall non è responsabile di alcun danno provocato dal prodotto o dal suo malfunzionamento, ivi compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Adam Hall inoltre non è responsabile verso reclami presentati da terzi né verso richieste avanzate dal cliente a nome di terzi.

La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di procedimenti giudiziari o che le richieste di risarcimento danni siano presentate ai sensi della presente garanzia o per atti illeciti (incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né annullata né modificata da nessuno. La presente limitazione di responsabilità è valida anche nel caso in cui l'utente abbia avvisato Adam Hall o un rappresentante autorizzato circa la possibilità di tali danni. Tale limitazione non è però valevole in caso di richieste per risarcimento danni in relazione a danni a persone.

La garanzia del produttore accorda all'Acquirente determinati diritti; possono tuttavia competere ulteriori diritti in funzione della giurisdizione di pertinenza (stato o regione). Si consiglia quindi di consultare le leggi applicabili per determinare in modo esaustivo i propri diritti.

RICORSO ALLA GARANZIA

Per usufruire della garanzia, rivolgersi direttamente ad Adam Hall o al rivenditore autorizzato Adam Hall, presso il quale è stato acquistato il prodotto.

DICHIARAZIONE DI CONFORMITÀ CE

I dispositivi distribuiti da Adam Hall ottemperano (ove del caso) ai requisiti essenziali e ad altre specifiche rilevan- ti delle direttive 1999/5/CE (R&TTE - Apparecchiature radio e apparecchiature terminali di telecomunicazione), 2004/108/CE (EMC - Compatibilità elettromagnetica) e 2006/95/CE (LVD - Materiale elettrico a bassa tensione). Per ulteriori informazioni, consultare il sito www.adamhall.com.

DICHIARAZIONI DEL PRODUTTORE:

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri paesi europei in cui si attui la raccolta differenziata)

Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili.

I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

PROTEZIONE DELL'AMBIENTE E RISPARMIO ENERGETICO

Il risparmio energetico contribuisce attivamente alla protezione ambientale. Spegnere tutti i dispositivi elettrici non utilizzati. Staccare la spina dei dispositivi non utilizzati per evitare che consumino corrente in modalità stand-by.

Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a modifiche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte di esse senza previa autorizzazione.
