ZONE 624 - Mischpult LD Systems - Kostenlose Bedienungsanleitung

Produkttyp	4-Zonen-Mixer
Marke	LD Systems
Modell	ZONE 624
Kategorie	Mischpult
Maße (L x H x T)	485 x 132 x 210 mm
Gewicht	4,66 kg
Stromversorgung	220-250 V AC, 50 Hz
Leistungsaufnahme	25 W max.
Sicherung	T 500 mAL / 250 V
Anzahl der Eingangskanäle	8 (2 Mikro, 6 Line)
Mikrofoneingänge	2 (XLR/Klinke-Kombi + 6,35 mm Klinke, Phantomspeisung 12 V)
Line-Eingänge	6 (RCA, 3,5 mm Miniklinke, 6,35 mm Klinke)
Line-Ausgänge	Master (Stereo XLR, RCA, Euroblock), 3 Zonen (Mono XLR, Euroblock), Record (RCA)
Kopfhörerausgang	1 x 6,35 mm Stereoklinke
Mikrofon-Equalizer	3 Bänder (Hi, Mid, Low)
Master-Equalizer	3 Bänder (Hi, Mid, Low)
Zonen-Equalizer	2 Bänder (Hi, Low) mit Schraubendreher-Einstellung
Sonderfunktionen	Talkover, Cue, Notfall-Eingang (Emergency), Musik-Stummschaltung, Hochpassfilter 100 Hz
USB-Schnittstelle	USB 1.1 (kompatibel mit 2.0) für 16-Bit-Stereo-Audio
Anzeigen	LED Signal/Clipping, LED Cue, Master-Pegel (10 Segmente), Zonen-Pegel (5 Segmente), Power-LED
Mitgeliefertes Zubehör	Euroblock-Steckverbinder, Netzkabel, Bedienungsanleitung
Reinigung	Trockenes Tuch
Sicherheit	Vorsichtsmaßnahmen beachten, nicht öffnen, Reparatur durch Fachpersonal
Garantie	Eingeschränkte Herstellergarantie (Dauer variiert je nach Land)
Hersteller	Adam Hall GmbH

Häufig gestellte Fragen - ZONE 624 LD Systems

Wie schließe ich ein Mikrofon an den ZONE 624 an?

Verwenden Sie die Eingänge MIC 1 oder MIC 2 auf der Vorder- oder Rückseite. Die Combo-Anschlüsse (XLR/6,35 mm Klinke) auf der Vorderseite akzeptieren symmetrische Mikrofone. Aktivieren Sie den Eingang durch Drücken der ON-Taste (rote LED leuchtet). Stellen Sie bei Bedarf den GAIN und den Equalizer ein.

Wie verwende ich die Talkover-Funktion?

Drücken Sie die TALKOVER ON-Taste (blaue LED). Das Mikrofonsignal dämpft dann andere Quellen. Stellen Sie die T/O DAMPING (Rückseite) ein, um die Dämpfung anzupassen, und die T/O SENSITIVITY für die Empfindlichkeit. Diese Funktion ist nützlich für Durchsagen.

Was tun, wenn die Peak-LED dauerhaft leuchtet?

Die Peak (PK)-LED zeigt einen übermäßigen Pegel an. Reduzieren Sie den GAIN des betreffenden Eingangs oder den LEVEL der Zone/des Masters. Wenn die LED weiterhin leuchtet, senken Sie die Lautstärke, um Verzerrungen zu vermeiden.

Kann ich einen Plattenspieler an dieses Mischpult anschließen?

Ja, an den Eingängen INPUT 2 und INPUT 5. Drücken Sie die entsprechende PHONO/LINE-Taste, um den Phono-Vorverstärker zu aktivieren. Schließen Sie den Plattenspieler an die RCA-Buchsen an und verbinden Sie die Masse mit der Masseklemme.

Wie verwende ich den Notfall-Eingang (Emergency Input)?

Schließen Sie ein Alarmsystem an den EMERGENCY INPUT (Euroblock) an. Wenn ein Signal erkannt wird, werden alle anderen Eingänge stummgeschaltet und das Signal direkt an die Master- und Zonenausgänge gesendet, unter Umgehung der Lautstärkeregelung. Passen Sie den Pegel mit dem LEVEL EMERGENCY INPUT-Potentiometer (Schraubendreher) an.

Wie verbinde ich das Gerät über USB mit einem Computer?

Verbinden Sie ein USB-Kabel zwischen dem USB-Anschluss des Mischpults und Ihrem Computer. Das Mischpult wird als USB Audio CODEC angezeigt. Um Audio vom Computer wiederzugeben, wählen Sie die Quelle USB für INPUT 3 über die Taste USB/LINE.

Wie stelle ich den Zonen-Equalizer ein?

Die Zonen-Equalizer befinden sich auf der Rückseite. Verwenden Sie einen Schraubendreher, um die Potentiometer EQ HI und EQ LOW einzustellen. In der Mittelstellung (eingerastet) ist der Equalizer inaktiv. Drehen Sie nach links, um zu senken, nach rechts, um zu erhöhen.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie das Gerät vom Netz. Ersetzen Sie die Sicherung nur durch eine Sicherung des gleichen Typs und Nennwerts (T 500 mAL / 250 V). Wenn die Sicherung erneut durchbrennt, wenden Sie sich an eine autorisierte Reparaturstelle.

Kann ich das Mischpult ohne Netzanschluss verwenden?

Nein, der ZONE 624 benötigt eine Netzstromversorgung von 220-250 V AC, 50 Hz. Es funktioniert nicht mit Batterien. Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch, um das Gehäuse zu reinigen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel. Trennen Sie das Gerät vor der Reinigung vom Netz. Vermeiden Sie, dass Flüssigkeiten ins Innere gelangen.

BEDIENUNGSANLEITUNG ZONE 624 LD Systems

Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

Einführung

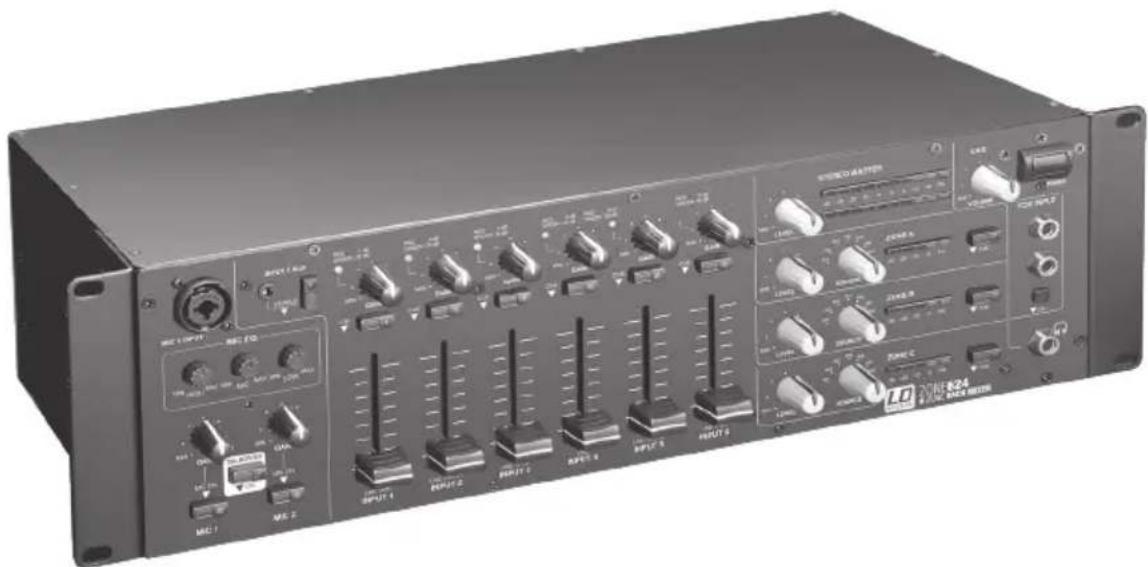

Der ZONE 624 ist ein komplett ausgestatteter Zonenmischer mit 6 Line- und 2 Mikrofonkanälen, die einem Stereo- und 3 Mono-Zonenausgängen zugeordnet werden können. Das kompakte 3 HE Rackgerät besitzt zudem Eingänge für ein externes Notfall-Durchsagesystem und fernbedientes Stummschalten. Durch seine umfangreichen Anschlussmöglichkeiten ist der ZONE 624 die extrem flexible Steuerzentrale für Beschallungssysteme in der Gastronomie, in Clubs, Hotels, Fitnesscentern und vielen anderen Bereichen.

4-ZONEN RACK MIXER

LDZONE624

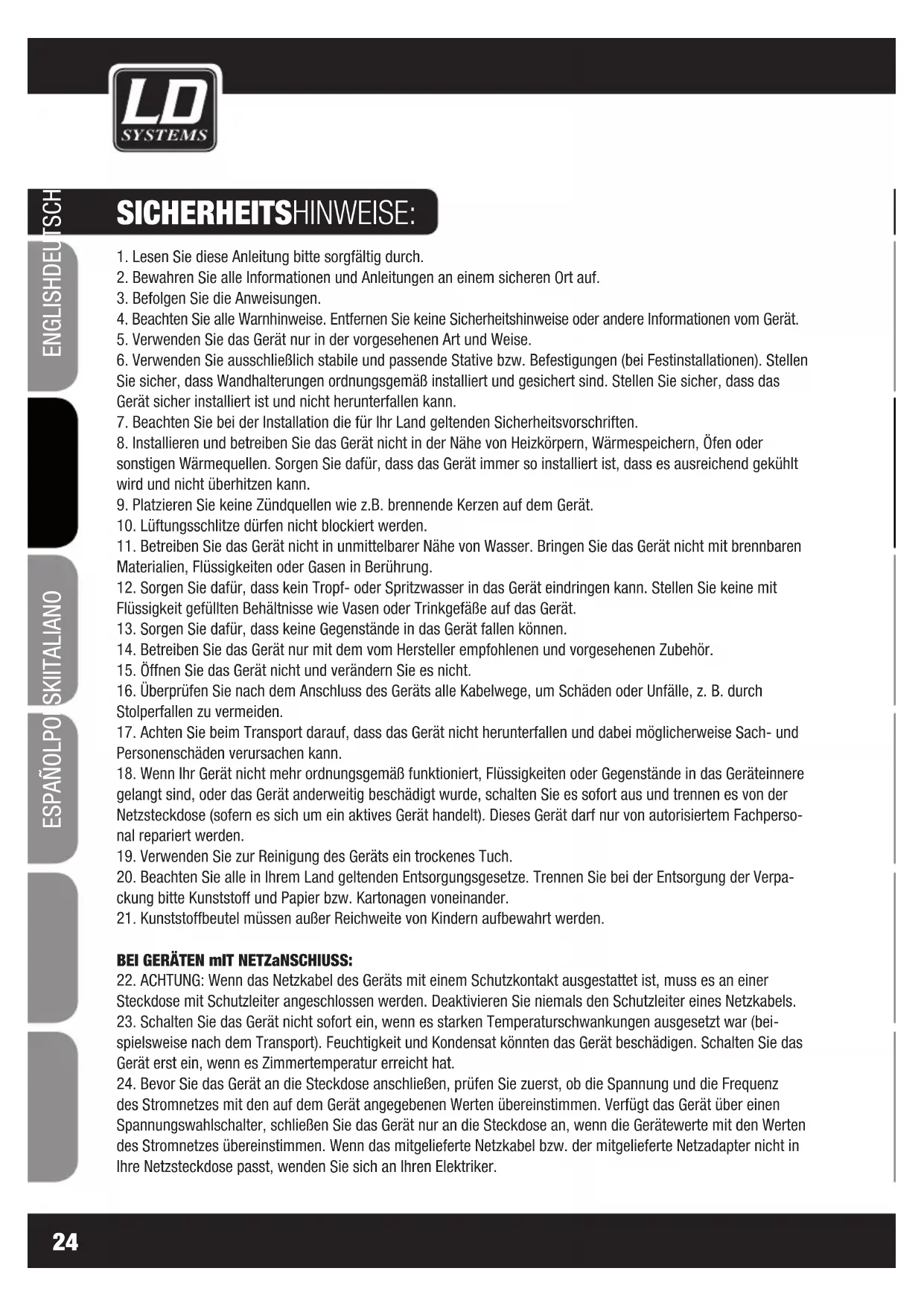

SICHERHEITSHINWEISE:

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN mIT NETZaNSCHIUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

SICHERHEITSHINWEISE:

1. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
2. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
3. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
4. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
5. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
6. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
7. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehör–schäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

HINWEIS: Bei Rackinstallation ist auf ausreichende Belüftung ober- und unterhalb des Geräts zu achten!

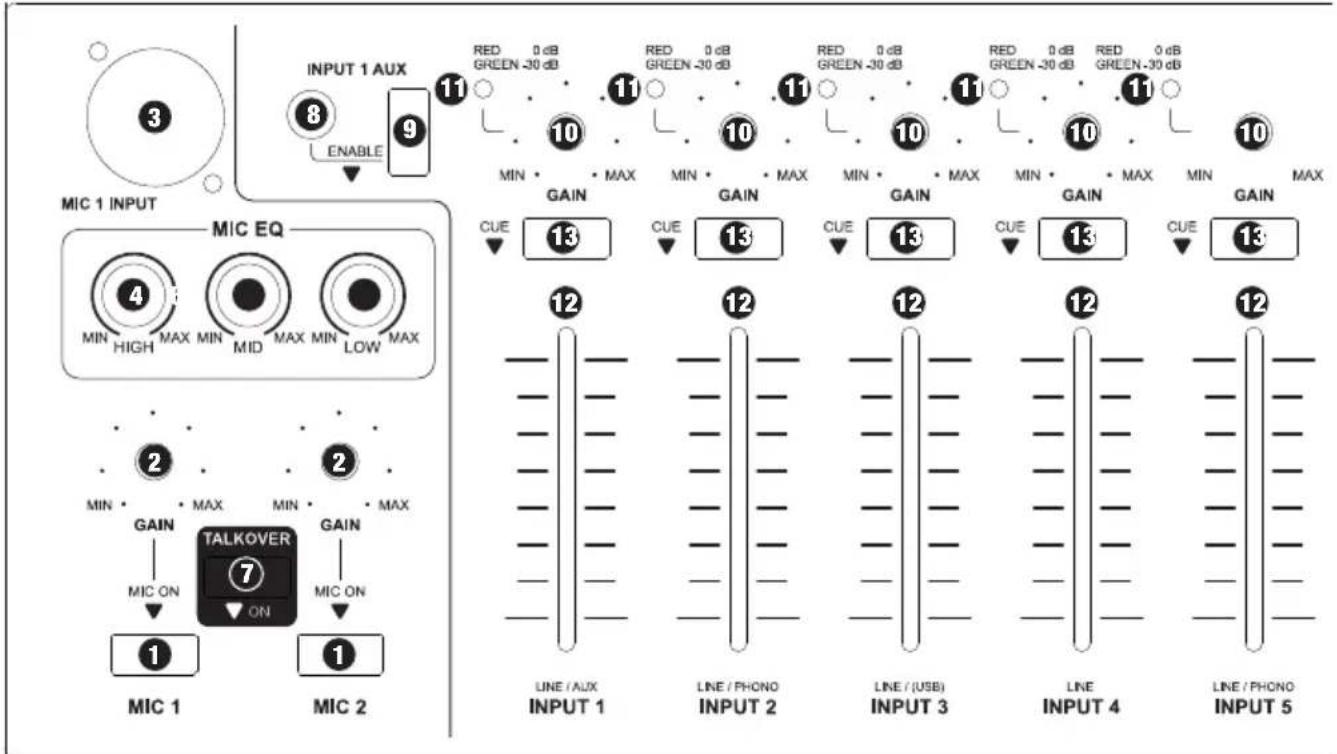

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

INPUT 1 AUX 8 ENABLE MIC 1 INPUT MIC EQ 4 MIN HIGH MAX MIN MID MAX MIN LOW MAX 2 MIN • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • TALKOVER 7 ON MIC ON 1 MIC 2 RED 0 dB GREEN -30 dB 11 MIN • • • • • • • • • • • • • • • • • • • • GAIN CUE 13 CUE 13 GAIN CUE 13 GAIN CUE 13 LINE / AUX INPUT 1 LINE / PHONO INPUT 2 LINE / (USB) INPUT 3 LINE INPUT 4 LINE / PHONO INPUT 5

① MIC 1 / 2 ON

Ein-/Ausschalter für die Mikrofonkanäle 1 und 2 mit integrierter roter LED. In heruntergedrückter Position ist der Mikrofonkanal eingeschaltet und die LED leuchtet.

② GAIN MIC 1 / 2

Lautstärkeregler für die Mikrofonkanäle 1 und 2.

3 INPUT MIC 1

Symmetrischer Mikrofoneingang MIC 1 mit XLR / 6,3 mm Klinkenbuchse (Combo). Der Mikrofoneingange verfügt über eine 12 V Phantomspeisung.

4 EQ HIGH MIC 1 / 2

Equalizer Höhenband für Mikrofonkanäle 1 und 2. Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

5 EQ MID MIC 1 / 2

Equalizer Mittenband für Mikrofonkanäle 1 und 2. Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

6 EQ LOW MIC 1 / 2

Equalizer Bassband für Mikrofonkanäle 1 und 2. Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

7 TALKOVER ON

Schalter mit integrierter blauer LED. In heruntergedrückter Position ist die Talkover Funktion aktiviert und die LED leuchtet. Weitere Einstellmöglichkeiten der Talkover-Funktion befinden sich auf der Rückseite des Geräts.

8 AUX IN INPUT 1

Stereo-Line-Eingang mit 3,5 mm Klinkenbuchse.

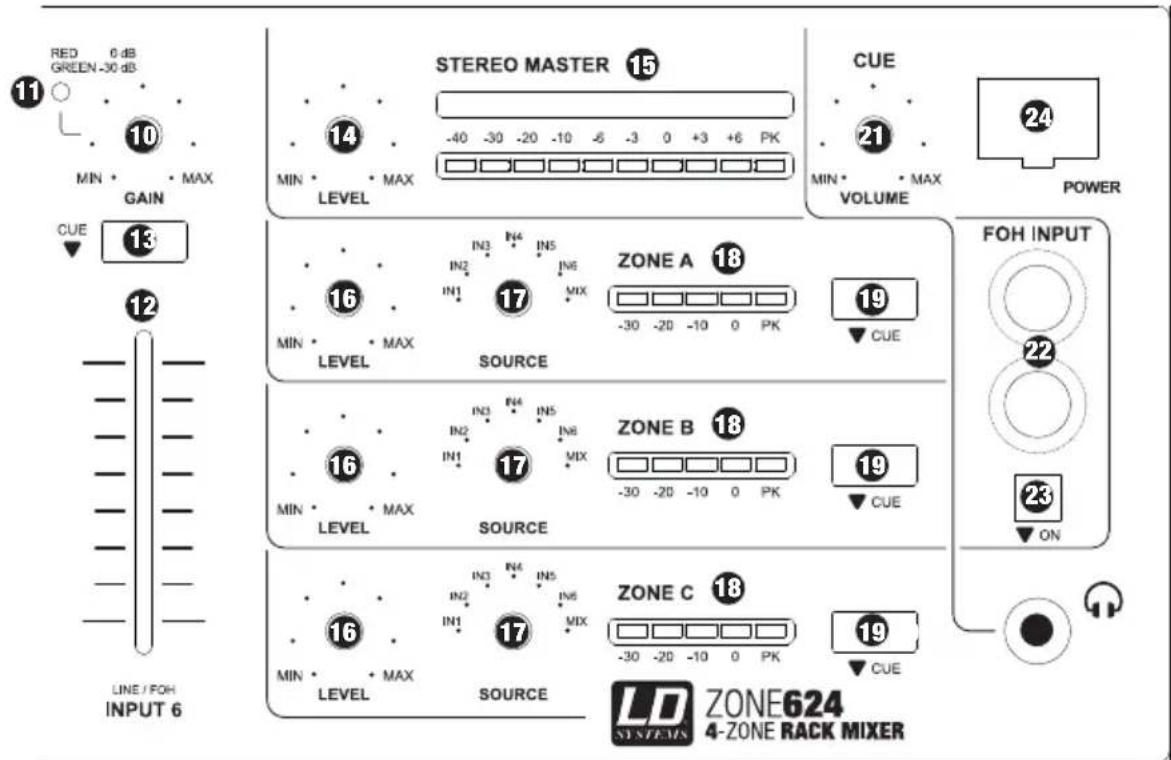

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

RED 0 dB GREEN -30 dB MIN MAX GAIN CUE 13 LINE / FOH INPUT 6 STEREO MASTER 15 MIN MAX LEVEL CUE 21 MIN MAX VOLUME POWER FOH INPUT 22 ON ZONE A 18 -30 -20 -10 0 PK CUE 19 ZONE B 18 -30 -20 -10 0 PK CUE 19 ZONE C 18 -30 -20 -10 0 PK CUE 19 LD SYSTEMS ZONE624 4-ZONE RACK MIXER

Schalter mit integrierter blauer LED zum Auswählen der Signalquelle im Kanal INPUT 1. Wenn der Schalter in nicht heruntergedrückter Position steht, ist der Line-Input auf der Rückseite des Geräts als Signalquelle ausgewählt, in gedrückter Position der AUX-Eingang auf der Vorderseite (LED leuchtet).

10 GAIN INPUT 1 - 6

Um Zuspielgeräte (CD-Player, MP3-Player o.ä.) mit unterschiedlichem Ausgangspegel anzugleichen, stellen Sie die Vorverstärkung der Kanäle INPUT 1 - 6 mit Hilfe dieses GAIN-Reglers ein.

⑪ SIGNAL LED INPUT 1 - 6

Die Signal-LED leuchtet grün auf, sobald ein Audiosignal am Eingang des jeweiligen Kanals anliegt. Die LED leuchtet rot auf, sobald die optimale Aussteuerung (0 dB) erreicht ist.

Lautstärkeregler für die Kanäle INPUT 1 bis 6.

13 CUE INPUT 1 - 6

Cue-Schalter mit integrierter roter LED für die Kanäle INPUT 1 - 6. Das anliegende Signal wird bei heruntergedrücktem Schalter (LED leuchtet) auf den Kopfhörerausgang auf der Vorderseite des Geräts gelegt. Das Signal wird vor dem Lautstärkeregler des jeweiligen Kanals abgegriffen, ist also unabhängig von der Einstellung des Lautstärkereglers.

14 MASTER LEVEL

Lautstärkeregler für den MASTER-Kanal.

15 LEVEL METER STEREO MASTER

Level Meter Anzeige mit 2 x 10 LED Segmenten (links / rechts). Sobald die Peak-LED (PK) aufleuchtet wird das Gerät an der Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist dabei unkritisch, dauerhaftes Leuchten sollte durch Reduzierung der Lautstärke vermieden werden.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

16 LEVEL ZONE A - C

Lautstärkeregler für die Zonen A bis C.

17 ZONE A - C SOURCE

Auswahl der Signalquelle, die auf den Zonen-Ausgang geschaltet werden soll. Alternativ kann einer der Input-Kanäle 1 - 6 (IN 1 - 6), oder ein Mix (MIX) aus allen Eingangskanälen ausgewählt werden.

18 LEVEL METER ZONE A - C

Level Meter Anzeige mit 5 LED Segmenten. Sobald die Peak-LED (PK) aufleuchtet wird das Gerät an der Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist dabei unkritisch, dauerhaftes Leuchten sollte durch Reduzierung der Lautstärke vermieden werden.

19 CUE ZONE A - C

Cue-Schalter mit integrierter roter LED für die Zonen A bis C. Das anliegende Signal wird bei heruntergedrücktem Schalter (LED leuchtet) auf den Kopfhörerausgang auf der Vorderseite des Geräts gelegt. Das Signal wird vor dem Lautstärkeregler der jeweiligen Zone abgegriffen, ist also unabhängig von der Einstellung des Lautstärkereglers.

20 KOPFHÖRERAUSGANG

Kopfhörerausgang mit 6,3 mm Stereo Klinkenbuchse.

21 CUE VOLUME

Lautstärkeregler für den Kopfhörerausgang. Kanäle, deren CUE-Knopf gedrückt wird (INPUT 1 - 6, ZONE A - C), können unabhängig von der Einstellung ihrer Lautstärkeregler am Kopfhörerausgang abgehört werden.

22 FOH INPUT

Unsymmetrischer Stereo-Line-Eingang mit 6,3 mm Klinkenbuchsen (links / rechts). Anschlussmöglichkeit für ein Zuspielgerät (z.B. Mischpult). Der FOH-Eingang auf der Vorderseite des Geräts liegt parallel zum FOH-Eingang auf der Rückseite. Der Eingang auf der Vorderseite des Geräts hat Vorrang.

23 FOH INPUT ON

Schalter zum Auswählen der Signalquelle im Kanal INPUT 6. Wenn der Schalter in nicht heruntergedrückter Position steht, ist der Line-Input auf der Rückseite des Geräts als Signalquelle ausgewählt, in heruntergedrückter Position der FOH-Eingang auf der Vor- und Rückseite. Hinweis: Der Schalter schließt in nicht gedrückter Position nahezu bündig mit der Gehäusefront ab, um unbeabsichtigtes Verstellen zu vermeiden.

24 POWER

Ein-/Ausschalter. Ist das Gerät eingeschaltet und korrekt am Stromnetz angeschlossen leuchtet die integrierte blaue LED.

25 MIC INPUT 1 - 2

Symmetrische Mikrofoneingänge INPUT 1 und 2 mit 6,3 mm Klinkenbuchse. Beide Mikrofoneingänge verfügen über eine 12 V Phantomspeisung.

26 INPUT 1 LINE L/R

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen (links / rechts).

27 INPUT 2 + 5 PHONO / LINE L/R

Unsymmetrischer Stereo-Eingang mit Cinch-Buchsen (links / rechts). Der heruntergedrückte Schalter 28 aktiviert einen Entzerrer / Vorverstärker für die Verwendung eines Schallplattenspielers. Ist dieser Schalter nicht heruntergedrückt, kann ein Zuspielgerät mit Line-Pegel verwendet werden.

28 INPUT 2 + 5 PHONO / LINE SCHALTER

Schalter zum aktivieren des Phono-Entzerrers / Vorverstärkers.

29 INPUT 3 - 4 LINE L/R

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen (links / rechts).

30 INPUT 6 LINE

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen (links / rechts).

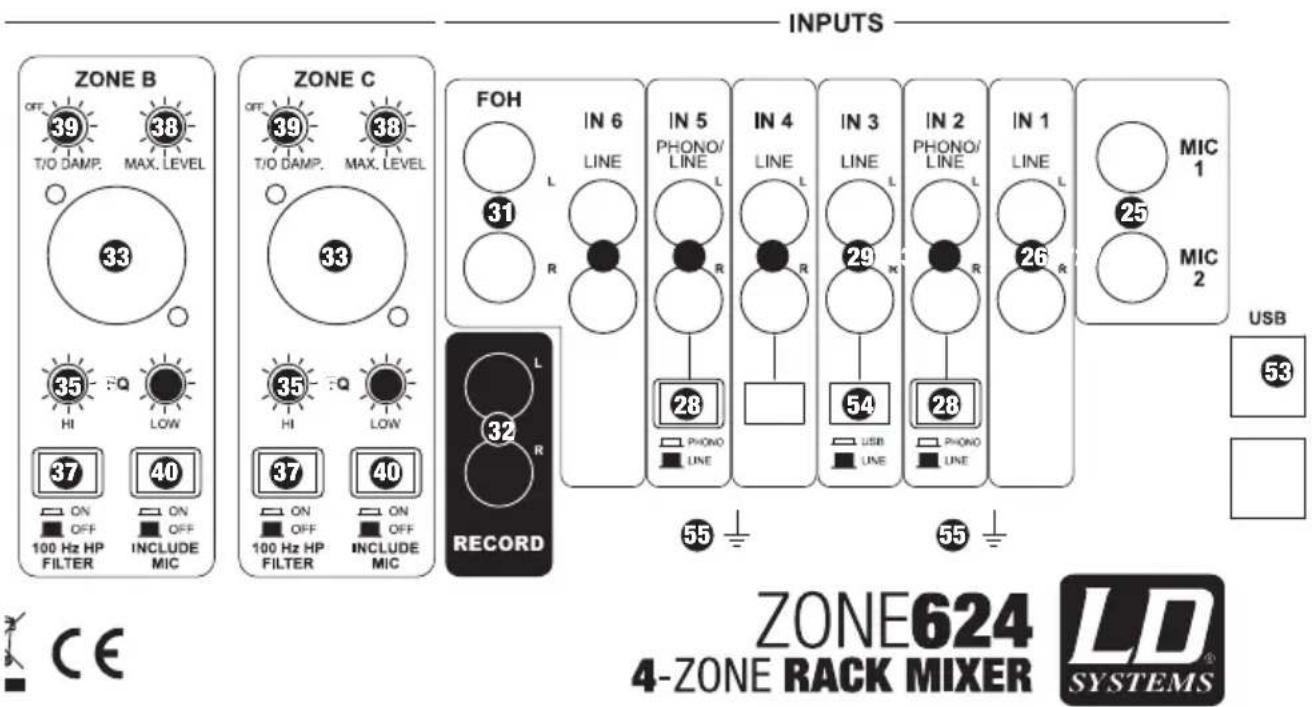

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

31 INPUT 6 FOH L/R

Unsymmetrischer Stereo-Line-Eingang mit 6,3 mm Klinkenbuchsen (links / rechts). Anschlussmöglichkeit für ein Zuspielgerät (z.B. Mischpult). Parallel zu dem FOH-Eingang auf der Vorderseite des Geräts. Der Schalter (23) zum Auswählen der Signalquelle im Kanal INPUT 6 befindet sich auf der Vorderseite. Wenn der Schalter in nicht heruntergedrückter Position steht, ist der Line-Input auf der Rückseite des Geräts als Signalquelle ausgewählt, in gedrückter Position der FOH-Eingang auf der Vor- und Rückseite. Der Eingang auf der Vorderseite des Geräts hat Vorrang.

32 RECORD OUTPUT L/R

Unsymmetrischer Stereo-Line-Ausgang mit Cinch-Buchsen (links / rechts). Das Signal des REC-Ausgangs besteht aus der Summe der Signale der Eingänge MIC 1 - 2 und INPUT 1 - 6. Der Ausgangspegel ist abhängig von der Einstellung des Lautstärkereglers des MASTER-Ausgangs, das Signal wird vor dem Equalizer abgegriffen, bleibt davon also unbearbeitet.

33 ZONE OUTPUT A - C

Symmetrischer Mono-Ausgang mit XLR-Buchse. Das Signal der ZONE-Ausgänge kann aus der Summe der Signale der Eingänge MIC 1 - 2 und INPUT 1 - 6 bestehen (ZONE SOURCE-Schalter 17 auf der Vorderseite des Geräts auf MIX stellen), oder das Signal einer der Eingänge INPUT 1 bis 6 enthalten (ZONE SOURCE-Schalter 17 auf der Vorderseite des Geräts auf einen der Eingänge INPUT 1 - 6 stellen).

34 ZONE OUTPUT A - C

Symmetrischer Mono-Ausgang (links und rechts) mit Klemmblock-Anschluss (Klemmblock im Lieferumfang). Das Signal des ZONE-Ausgangs kann aus der Summe der Signale der Eingänge MIC 1 - 2 und INPUT 1 - 6 bestehen (ZONE SOURCE-Schalter 17 auf der Vorderseite des Geräts auf MIX stellen), oder das Signal einer der Eingänge INPUT 1 bis 6 enthalten (ZONE SOURCE-Schalter 17 auf der Vorderseite des Geräts auf einen der Eingänge INPUT 1 - 6 stellen).

35 EQ HI ZONE A - C

Equalizer Höhenband für die Zonen-Ausgänge A bis C. Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv. Verwenden Sie dazu einen geeigneten Schraubendreher.

36 EQ LOW ZONE A - C

Equalizer Bassband für die Zonen-Ausgänge A bis C. Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv. Verwenden Sie dazu einen geeigneten Schraubendreher.

37 100 HZ HIGH PASS ZONE A - C

Bei heruntergedrücktem Schalter ist das 100 Hz Hochpass-Filter aktiv.

38 MAX LEVEL ZONE A - C

Stellen Sie mit Hilfe eines geeigneten Schraubendrehers den maximalen Pegel ein, der an den Zonen-Ausgängen A bis C anliegen soll.

39 T/O DAMP ZONE A - C

Funktion nur bei Anwahl einer Signalquelle INPUT 1 bis 6 verfügbar (SOURCE-Schalter auf der Vorderseite). Talkover Funktion für die Mikrofonkanäle 1 und 2. T/O DAMP-Regler vollständig nach links gedreht deaktiviert die Talkover Funktion. Je weiter der DAMP-Regler nach rechts gedreht wird, um so stärker werden die Signale, die an den Eingängen INPUT 1 - 6 anliegen durch das eingehende Mikrofonsignal unterdrückt.

40 INCLUDE MIC ZONE A - C

Funktion nur bei Anwahl einer Signalquelle INPUT 1 bis 6 verfügbar (SOURCE-Schalter auf der Vorderseite). Die Mikrofonsignale der Kanäle MIC 1 und 2 können mit Hilfe dieses Schalters auf den jeweiligen Zonen-Ausgang geschaltet werden. In heruntergedrückter Position sind die Mikrofonsignale ein- und in nicht heruntergedrückter Position ausgeschaltet.

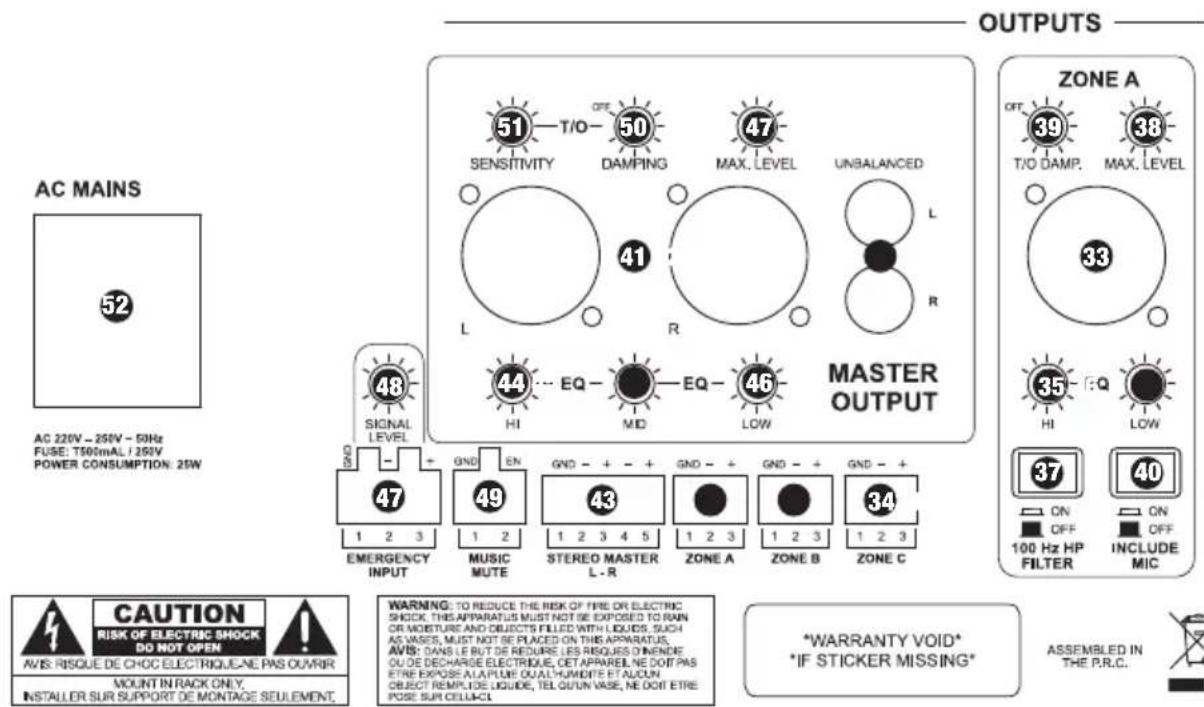

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

AC MAINS 52 AC 220V - 250V - 50Hz FUSE: T500mA/L / 250V POWER CONSUMPTION: 25W OUTPUTS 51 T/O OFF SENSITIVITY DAMPING MAX. LEVEL UNBALANCED L R 41 L 44 EQ - EQ - 46 HI MID LOW MASTER OUTPUT ZONE A OFF 39 T/O DAMP. MAX. LEVEL 38 33 35 E-Q HI LOW 37 40 ON ON OFF INCLUDE MIC 100 Hz HP FILTER EMERGENCY INPUT MUSIC MUTE STEREO MASTER L-R ZONE A ZONE B ZONE C 47 1 2 3 GND EN GND - + - + GND - + GND - + 1 2 1 2 3 4 5 1 2 3 1 2 3 1 2 3 WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, THIS APPARATUS MUST NOT BE EXPOSED TO RAIN OR MOBTURE AND OBJECTS FILLED WITH LIQUES, SUCH AC VASES, MUST NOT BE PLACED ON THIS APPARATUS, AVIS: DANS LE BUT DE REDURE LES REQUIES Y MENDE OU DE DECHARGE ELECTRIQUE, CET APPAREL NE DOT PAS ETRE EXPOSE ALA PLUE OU ALHUMIDITE ET AUCUN OBJECT REMPLIDE LIQUIDE, TEL QU'UN VASE, NE DOT ETRE POSE SUR CELL-CL *WARRANTY VOID* *IF STICKER MISSING* ASSEMBLED IN THE P.R.C. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE, PAS OUvrir MOUNT IN RACK ONLY. INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT. WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, THIS APPARATUS MUST NOT BE EXPOSED TO RAIN OR MOBTURE AND OBJECTS FILLED WITH LIQUES, SUCH AC VASES, MUST NOT BE PLACED ON THIS APPARATUS, AVIS: DANS LE BUT DE REDURE LES REQUIES Y MENDE OU DE DECHARGE ELECTRIQUE, CET APPAREL NE DOT PAS ETRE EXPOSE AL A PLUE OU ALHUMIDITE ET AUCUN OBJECT REMPLIDE LIQUIDE, TEL QU'UN VASE, NE DOT ETRE POSE SUR CELL-CL

41 MASTER OUTPUT L/R BALANCED

Symmetrischer Stereo-Ausgang mit XLR-Buchsen (links / rechts). Das Signal des MASTER-Ausgangs besteht aus der Summe der Signale der Eingänge MIC 1 und 2 und INPUT 1 bis 6.

42 MASTER OUTPUT L/R UNBALANCED

Unsymmetrischer Stereo-Ausgang mit Cinch-Buchsen (links / rechts). Das Signal des MASTER-Ausgangs besteht aus der Summe der Signale der Eingänge MIC 1 und 2 und INPUT 1 bis 6.

43 MASTER OUTPUT L/R BALANCED

Symmetrischer Stereo-Ausgang (links / rechts) mit Klemmblock-Anschluss (Klemmblock im Lieferumfang). Das Signal des MASTER-Ausgangs besteht aus der Summe der Signale der Eingänge MIC 1 und 2 und INPUT 1 bis 4.

44 MASTER EQ HI

Equalizer Höhenband für den MASTER-Kanal. Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

45 MASTER EQ MID

Equalizer Mittenband für den MASTER-Kanal. Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

46 MASTER EQ LOW

Equalizer Bassband für den MASTER-Kanal. Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

INPUTS ZONE B OFF 39 T/O DAMP. MAX. LEVEL 38 33 OFF 39 T/O DAMP. MAX. LEVEL 38 35 HI Q LOW 37 ON OFF 100 Hz HP FILTER 40 ON OFF INCLUDE MIC ZONE C OFF 39 T/O DAMP. MAX. LEVEL 38 33 OFF 39 HI Q LOW 35 ON OFF 100 Hz HP FILTER 40 ON OFF INCLUDE MIC FOH 31 L R IN 6 LINE IN 5 PHONO/ LINE L R IN 4 LINE L R IN 3 LINE L 29 K 54 IN 2 PHONO/ LINE L R IN 1 LINE L 26 R MIC 1 25 MIC 2 USB 32 R RECORD 55 ↓ 55 ↓ CE ZONE624 LD SYSTEMS 4-ZONE RACK MIXER

47 EMERGENCY INPUT

Symmetrischer Klemmblock-Anschluss für ein akustisches Notfall-System (Klemmblock im Lieferumfang). Sobald ein Audiosignal mit Line-Pegel anliegt, werden alle Mikrofon- und Line-Eingänge stumm geschaltet und das Notfallsignal direkt auf die Line-Ausgänge MASTER und ZONE A bis C geschaltet. Die Lautstärkeregler der MASTER- und ZONE-Kanäle sind jetzt inaktiv.

48 LEVEL EMERGENCY INPUT

Stellen Sie mit Hilfe eines geeigneten Schraubendrehers die Lautstärke des Notfall-Signals ein.

49 MUSIC MUTE

Klemmblock-Anschluss zum Anschließen eines potentialfreien Kontakts oder eines Mute-Schalters (Klemmblock im Lieferumfang). Bei geschlossenem Kontakt werden alle Eingangskanäle außer dem EMERGENCY INPUT stumm geschaltet.

50 MASTER T/O DAMPING

Talkover-Funktion für Mikrofonkanäle 1 und 2. DAMPING-Regler vollständig nach links gedreht deaktiviert die Talkover Funktion. Je weiter der DAMP-Regler nach rechts gedreht wird, um so stärker werden die Signale, die an den Eingängen INPUT 1 - 6 anliegen durch das eingehende Mikrofonsignal unterdrückt.

51 MASTER T/O SENSITIVITY

Der Schwellenwert wird mit Hilfe des T/O SENSITIVITY-Reglers eingestellt (Empfindlichkeit, mit der die Talkover Funktion auf das eingehende Mikrofonsignal reagiert).

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

52 IEC NETZBUCHSE MIT INTEGRIERTEM SICHERUNGSHALTER

WICHTIGE HINWEISE: Stellen Sie VOR Inbetriebnahme sicher, dass die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Geräts übereinstimmen! Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck auf der Rückseite)! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

53 USB

Die USB-Schnittstelle (USB 1.1) ermöglicht es, das Mischpult als Audio-Interface zu nutzen. Das heißt, Audio-Aufnahme und -Wiedergabe können über einen angeschlossenen Computer mit Windows Betriebsystem (Windows XP, Vista, 7, 8) und Apple Macintosh Betriebsystem ab 10.5 erfolgen. Separate Treiber sind für die Installation nicht notwendig. Nach dem Anschließen an eine geeignete USB-Schnittstelle des Computers (USB 1.1, USB 2.0) werden die Treiber automatisch installiert und das Audio-Interface wird als „USB Audio CODEC“ Interface sowohl auf Windows als auch auf Apple Macintosh Computern erkannt. Das Aufnahmesignal besteht aus dem Summensignal und wird hinter dem Master Level Regler und dem Max Level Regler abgegriffen, ist also abhängig davon. Die Audio-Wiedergabe erfolgt über den Line-Kanal INPUT 3. Hierfür muss der Schalter 54 auf der Rückseite heruntergedrückt sein (USB).

54 USB / LINE

Schalter für die Wahl der Signalquelle für den Line-Kanal INPUT 3. In heruntergedrückter Position ist die USB-Schnittstelle (53), in nicht heruntergedrückter Position der Line-Eingang (29) als Signalquelle ausgewählt.

55 ERDUNGSANSCHLUSS

Schraubklemme zum Anschließen des Erdungskabels eines Schallplattenspielers.

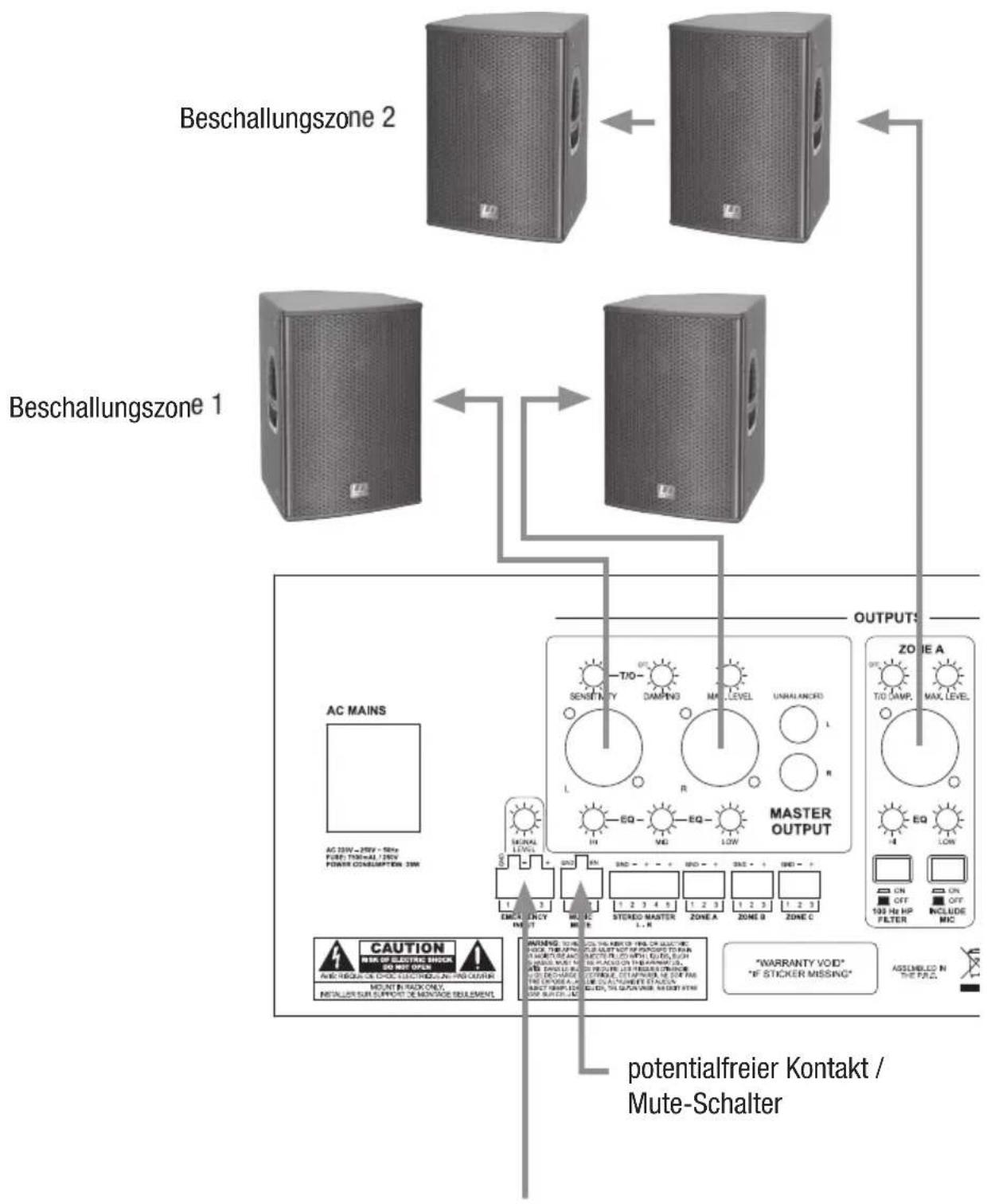

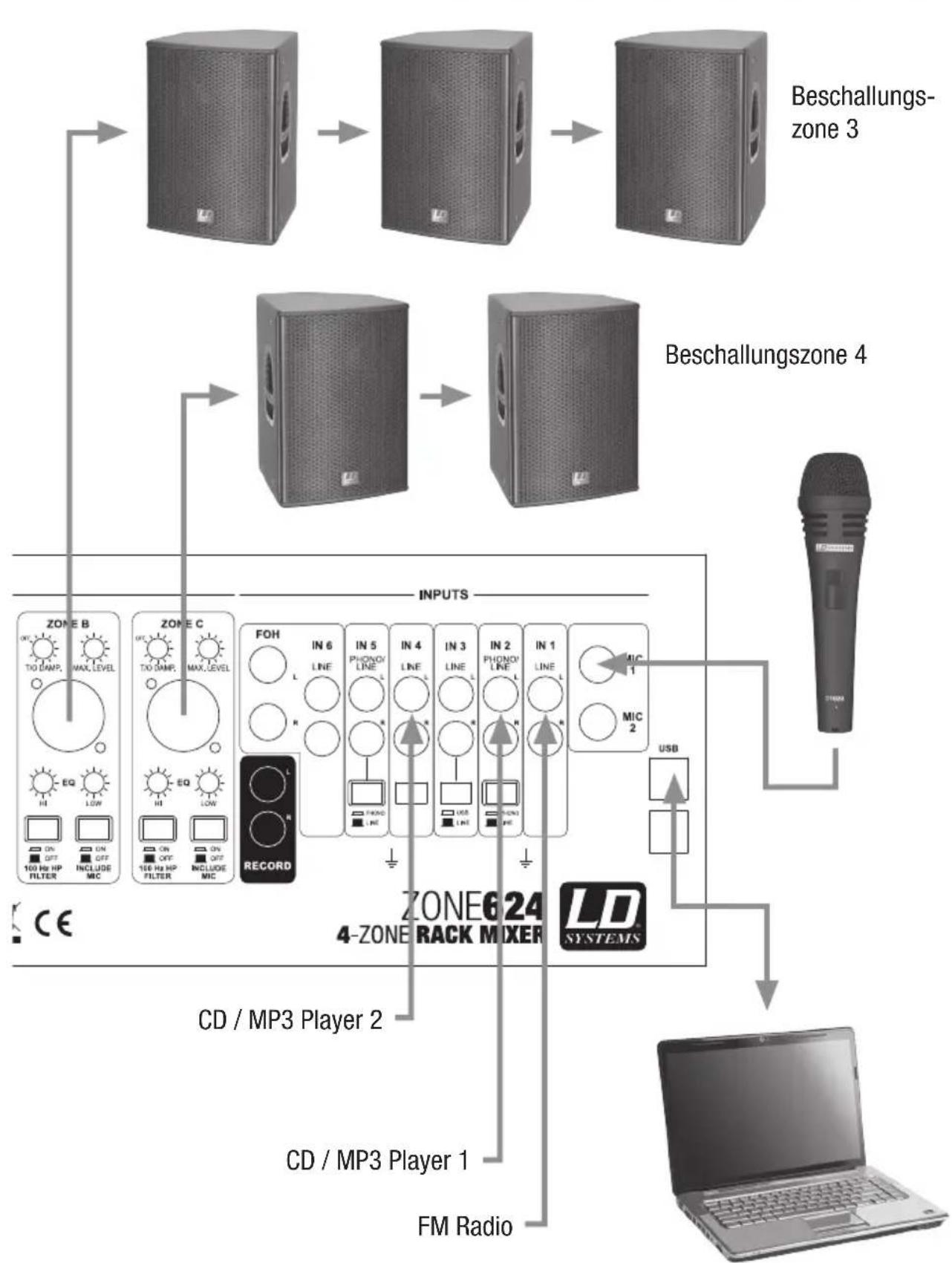

VERKABELUNGSBEISPIEL:
        G["AC MAINS = AC 35W - 25W - 75Hz, FLOW 700mA + 120W, POWER CONSUMPTION 35W"]
    end

    subgraph ZONE_A
        H["ZONE A"] --> I["TON AMP, MAX LEVEL"]
        J["TON AMP"] --> K["EQ Level"]
        L["EQ Level"] --> M["EQ Level"]
        N["EQ Level"] --> O["LOW"]
    end

    subgraph ZONE_C
        P["ZONE C"] --> Q["ON OFF INCLUDE MIC"]
        R["ON OFF ON"]
    end

    subgraph PotentialFreier_ Kontakt / Mute-Schalter
        S["potentialfreier_ Kontakt / Mute-Schalter"]
    end

    A --> D
    C --> D
    D --> E
    E --> F
    F --> G
    G --> H
    H --> I
    I --> J
    J --> K
    K --> L
    L --> M
    M --> N
    N --> O
    O --> P

    style A fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#ccf,stroke:#333
    style F fill:#ccf,stroke:#333
    style G fill:#ccf,stroke:#333
    style H fill:#ccf,stroke:#333
    style I fill:#ccf,stroke:#333
    style J fill:#ccf,stroke:#333
    style K fill:#ccf,stroke:#333
    style L fill:#ccf,stroke:#333
    style M fill:#ccf,stroke:#333
    style N fill:#ccf,stroke:#333
    style O fill:#ccf,stroke:#333
    style P fill:#ccf,stroke:#333

akustisches Notfall-System

VERKABELUNGSBEISPIEL:

Modellbezeichnung: LDZONE624
Produktart: Zonen-Mixer
Typ: Stereo
Eingangskanäle gesamt: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2, mit Phantom Power 12 V
Anschlüsse Mikrofonkanäle: 2x 6,3 mm Klinke (symmetrisch), 1x XLR / 6,3 mm Klinke (Combo)
Bedienelemente Mikrofonkanäle: 2x Gain, 2x On/Off, 1 x EQ Hi, 1x EQ Mid, 1 x EQ Low, 1x Talkover
Anzeigeelemente Mikrofonkanäle: On-LED
Eingangsimpedanz Mikrofonkanäle: 4 kOhm
Eingangsempfindlichkeit Mikrofonkanäle: 4,5 mV
THD Mikrofonkanäle: 0,08 %
Line-Kanäle: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3 + 4: Line, Input 6: Line/FOH
Line-Eingangsanschlüsse: Input 1: 2x Cinch + 3,5 mm Stereo Klinke, Input 2 - 5: 2x Cinch, Input 6: 2x Cinch + 2x 6,3 mm Klinke
Bedienelemente Line-Kanäle: Gain, AUX enable, Cue, Level, 2x Phono/Line, FOH On
Anzeigeelemente Line-Kanäle: Signal/0 dB-LED, Cue-LED
Eingangsimpedanz Line-Kanäle: 6 kOhm (Phono 50 kOhm)
Eingangsempfindlichkeit Line-Kanäle: 2,1 V (Phono 25 mV)
THD Line-Kanäle: 0,02 % (Phono 0,05%)
Eingangsempfindlichkeit AUX/Line (3,5 mm Stereo Klinke): 3 V
Line-Ausgänge:	5 (Master - Stereo, 3x Zone - Mono, Rec - Stereo)
Ausgangsanschlüsse Master:	2 x XLR symmetrisch, 2 x Cinch, Klemmblock
Bedienelemente Master:	Level, EQ Hi, EQ Mid, EQ Low, Max. Level, T/O Sensitivity, T/O Damping
Anzeigeelemente Master:	2 x 10 Segment Level Meter
Ausgangspegel Master:	24 dBu (symmetrisch), 17 dBu (unsymmetrisch)
Ausgangsanschlüsse Zone:	XLR symmetrisch, Klemmblock symmetrisch

speZiFiKationen:

Bedienelemente Zone: Level, Source, Cue, EQ Hi, EQ	Low, Max Level, 100 HzHigh Pass, Include Mic, T/O Damp
Anzeigeelemente Zone: 5-Segment Level Meter
Ausgangspegel Zone: 24 dBu (symmetr./ unsymmetr)
Ausgangsanschlüsse Rec: 2 x Cinch
Kopfhörer-Ausgang: 1
Anschluss Kopfhörerausgang: 6,3 mm Klinke Stereo
Bedienelemente Kopfhörerausgang: Cue Volume
Ausgangsspannung Kopfhörerausgang: 2,5 V @ 32 Ohm
Zusätzliche Eingänge: 2 (Emergency Input, Output Mute)
Anschlüsse zusätzliche Eingänge: Klemmblock
Bedienelemente zusätzliche Eingänge: Level Emergency Input
Eingangsempfindlichkeit Emergency Input: 5 V
Zusätzliche Bedienelemente: Power-Schalter
Zusätzliche Anzeigeelemente:	Power-LED
Betriebsspannung:	220 - 250 V AC, 50 Hz
Netzanschluss:	IEC Gerätebuchse
Leistungsaufnahme (max.):	25 W
Sicherung:	T 500 mAL / 250 V
Abmessungen (B x H x T):	485 x 132 x 210 mm
Gewicht:	4,66 kg
Zubehör inklusive:	Klemmblöcke, Netzkabel, Anleitung
Weitere Eigenschaften:	USB 1.1 Schnittstelle (kompatibel mit USB 2.0) für den Einsatz als Audio-Interface (16 Bit, Aufnahme und Wiedergabe). Unterstützte Betriebssysteme: Windows XP, Vista, 7, 8 und Apple Macintosh ab 10.5

HERSTEIERERKLÄRUNGEN:

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo.

Sie gilt für alle Produkte im Vertrieb von Adam Hall.

Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.

Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren (bitte produktspezifisch erfragen) ab Kaufdatum, dass dieses Adam Hall-Produkt, welches Sie direkt über Adam Hall oder einen von Adam Hall autorisierten Händler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen ist (durch Vorlegen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der oben genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den hier aufgeführten Bedingungen durchführen zu lassen.

Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n) bzw. des Produkts. Im Falle einer Reparatur bzw. eines Austauschs innerhalb des Garantiezeitraumes gehen ausgewechselte Originalteile bzw. Produkte in das Eigentum der Firma Adam Hall über.

Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt auftritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenem Ermessen durch ein anderes Produkt zu ersetzen, sofern das neue dem ausgetauschten Produkt in Bezug auf die technischen Spezifikationen mindestens gleichwertig ist.

Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfreien Betrieb dieses Produkts. Auch für Schäden durch Nichtbeachtung der diesem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen Unterlagen ist Adam Hall nicht verantwortlich. Die Herstellergarantie gilt nicht - für Verschleißteile (z. B. Akkus) - für Produkte, von denen die Seriennummer entfernt wurde oder die aufgrund eines Unfalls beschädigt wurden - für Schäden durch unsachgemäßen Betrieb, durch Fehlbedienung oder andere externe Gründe

- für Schäden an Geräten, die nicht entsprechend den Betriebsparametern betrieben wurden (Parameter gemäß den im Lieferumfang enthaltenen Unterlagen),

- für Schäden durch die Verwendung nicht von Adam Hall hergestellter, vertriebener oder empfohlener Ersatzteile,

- für Schäden durch Fremdeingriffe/Modifikationen oder nicht durch Adam Hall durchgeführte Reparaturen.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.

HERSTEIERERKLÄRUNGEN:

HAFTUNGSBESCHRÄNKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

HERSTEIERERKLÄRUNGEN:

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)

Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.
