BEDIENUNGSANLEITUNG LDU508CS4 LD Systems

Sie haben die richtige Wahl getroffen!

Diese LD-Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches Handling überzeugen. Dafür garantiert LD-Systems mit seinem Namen und seiner in vielen Jahren erworbenen Kompetenz als Hersteller hochwertiger Geräte.

Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach und schnell in den Genuss dieser Technik kommen.

Mehr Informationen zu LD-SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

LD X223

SIGNALPROZESSOR

VORSICHTSMASSNAHMEN:

1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig.
2. Bewahren Sie alle Hinweise und Anleitungen sicher auf.
3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und Papier bzw. Kartonagen von einander.
5. Sollte Ihr Gerät nicht mehr ordnungsgemäß funktionieren, Flüssigkeiten ausgesetzt werden oder auf sonstige Art und Weise beschädigt sein, überlassen Sie bitte jegliche Reparaturen ausschließlich autorisiertem Fachpersonal.
6. Halten Sie das Gerät von Hitzequellen wie z.B. Ofen, Heizkörper, oder sonstige Quellen (auch Verstärker) fern. Sorgen Sie dafür dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzt.
7. Überprüfen Sie alle Verbindungen nach dem Sie das Gerät angeschossen haben um Schäden oder Unfälle zu vermeiden.
8. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen wenn das Gerät fest installiert wird. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
9. Auftretende Störungen beim Betrieb von Wireless Systemen.
   Beim gleichzeitigen Betrieb von Funkmikrofonen und Funktelefonen (bei geringer Entfernung der Geräte zu einander) können im Bereich der Funkmikrofone Störungen auftreten, welche im angeschlossenen Audiosystem hörbar sind.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst die Gefahr eines elektrischen Schocks besteht.

Im Inneren des Gerätes befinden sich keine Teile, die vom Bediener gewartet oder repariert werden können.

Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Vorsicht! Hohe Lautstärke!

Diese Übertragungsanlage wird von Ihnen professionell eingesetzt. Daher unterliegt der Gebrauch bei gewerblicher Nutzung den Regeln und Vorschriften der zuständigen Berufsgenossenschaft. Adam Hall als Hersteller ist daher verpflichtet, Sie auf möglicherweise bestehende gesundheitliche Risiken ausdrücklich hinzuweisen.

Mit diesem System können Schalldrücke über 80 db erzeugt werden. 85db ist der Schalldruck, der laut Gesetz als maximal zulässiger Wert über die Dauer eines Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach den Erkenntnissen der Arbeitsmedizin als Berurteilungspegel zu Grunde gelegt. Höhere Lautstärken oder längere Einwirkzeit können Ihr Gehör schädigen. Bei höheren Lautstärken muss die Hörzeit verkürzt werden, um eine Schädigung auszuschließen. Sichere Warnsignale dafür, dass Sie sich zu lange zu lautem Geräusch ausgesetzt haben, sind:

• Sie hören Klingel- oder Pfeifgeräusche in den Ohren!
• Sie haben den Eindruck, hohe Töne nicht mehr wahrzunehmen!

FEATURES & KURZANLEITUNG:

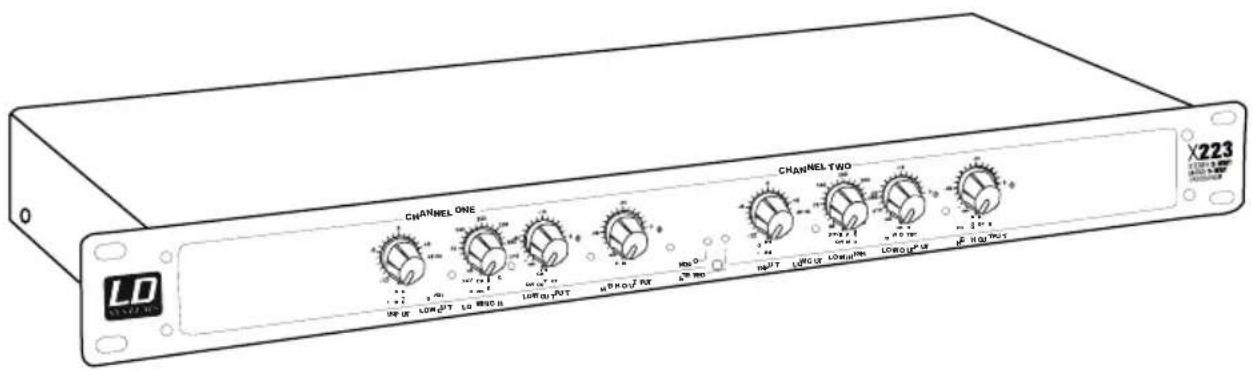

LD X223 ist eine Frequenzweiche im Standard-Rackformat (19"/1 HE), die eine Verteilung des Signals auf 2 Wege (stereo) beziehungsweise 3 Wege (mono) ermöglicht. Sie zeichnet sich durch eine robuste Gesamtkonstruktion, hohe Qualität, stabile Bedienelemente sowie ein integriertes Netzteil aus – was in dieser Preisklasse keineswegs selbstverständlich ist. Weitere Features sind ein Mono-Subwoofer-Ausgang, separat einstellbare Trennfrequenzen für die einzelnen Kanäle, Gain-Regler für LF/HF und Eingangsverstärkung, Polaritätsumkehrschalter, zuschaltbare 40-Hz-Hochpassfilter und symmetrische XLR-Eingänge und -Ausgänge. Mit der LD X223 steht Ihnen eine Frequenzweiche zur Verfügung, die sämtliche professionellen Anforderungen erfüllt und sich durch eine hohe Qualität sowie einen exzellenten Klang auszeichnet.

BEDIENELEMENTE:

STEREO - 2 WEGE MODUS

MODE KNOPF STEREO

1 GAIN INPUT

Regelt die Lautstärke des eingehenden Signals.

Hochpassfilter (40 Hz, 18 dB/Oktave); LED-Anzeige bei Aktivierung des Filters.

③ XOVER FREQUENCY

Stellt die Übergangsfrequenz zwischen Bass- und Mitten / Höhensignal ein.

4 LED x10 (Schalter auf der Rückseite 4)

LED aus, Übergangsfrequenz zwischen 45 und 960 Hz.

LED an, Übergangsfrequenz zwischen 450 und 9600 Hz.

5 LOW OUTPUT

Lautstärkeregler für Bassignal. (abhängig von der im Übergangsfrequenzregler eingestellten Frequenz)

6 INVERSE SCHALTER / INVERSE LED

Dreht die Polarität des Basssignals um 180°.

7 HIGH OUTPUT

Lautstärkeregler für Mitten / Höhensignal.

8 INVERSE SCHALTER / INVERSE LED

Dreht die Polarität des Mitten / Höhensignals um 180°.

9 STEREO MODUS LED

Leuchtet, wenn sich die Frequenzweiche im Stereomodus befindet.

RÜCKSEITE:

STEREO - 2 WEGE MODUS

MODE KNOPF STEREO

① XLR-EINGANG, SYMMETRISCH (Kanal 1+2)
② XLR-AUSGANG BASSSIGNAL, SYMMETRISCH (Kanal 1+2)
③ XLR-AUSGANG MITTEN / HÖHENSIGNAL, SYMMETRISCH (Kanal 1+2)
4 x10 SCHALTER

Übergangsfrequenz zwischen 45 und 960 Hz.

Übergangsfrequenz zwischen 450 und 9600 Hz.

5 MODE SCHALTER

Schaltet die Frequenzweiche vom Stereo-2-Wege in den Mono-3-Wege Modus.

6 BASS-SUMMIERER

Bildet ein Mono Bassignal an XLR Ausgang Kanal 1.

7 NETZBUCHSE

220-240 V \~ 50/60 Hz

VORDERSEITE:

MONO - 3 WEGE MODUS

MODE KNOPF MONO

1 GAIN INPUT KANAL 1 (KANAL 2 KEINE FUNKTION) Regelt die Lautstärke des eingehenden Signals.
2 LOW CUT SCHALTER / LOW CUT LED KANAL 1 (KANAL 2 KEINE FUNKTION)

Hochpassfilter (40 Hz, 18 dB/Oktave); LED-Anzeige bei Aktivierung des Filters.

3 XOVER FREQUENCY

Übergangsfrequenz zwischen Bass- und Mittensignal.

4 LED x10 (Schalter auf der Rückseite 4 1)

LED aus, Übergangsfrequenz zwischen 45 und 960 Hz.

5 LOW OUTPUT

Lautstärkeregler für Basssignal.

6 INVERSE SCHALTER / INVERSE LED

Dreht die Polarität des Basssignals um 180°.

7 KEINE FUNKTION IM 3 WEGE MODUS

8 KEINE FUNKTION IM 3 WEGE MODUS

9 MONO MODUS LED

Leuchtet, wenn sich die Frequenzweiche im Monomodus befindet.

10 KEINE FUNKTION IM 3 WEGE MODUS

11 KEINE FUNKTION IM 3 WEGE MODUS
12 XOVER FREQUENCY

Übergangsfrequenz zwischen Mitten- und Höhensignal.

13 LED x10 (Schalter auf der Rückseite 4 - 10) LED an, Übergangsfrequenz zwischen 450 und 9600 Hz.
14 MID OUTPUT

Lautstärkeregler für Mittensignal.

15 INVERSE SCHALTER / INVERSE LED

Dreht die Polarität des Mittensignals um 180°.

16 HIGH OUTPUT

Lautstärkeregler für Höhensignal.

17 INVERSE SCHALTER / INVERSE LED

Dreht die Polarität des Höhensignals um 180°.

RÜCKSEITE:

MONO - 3 WEGE MODUS

MODE KNOPF MONO

① XLR-EINGANG, SYMMETRISCH
② XLR-AUSGANG BASSSIGNAL, SYMMETRISCH
③ KEINE FUNKTION
4 x10 SCHALTER (Stellung 1)
⑤ MODE SCHALTER (Stellung) Schaltet die Frequenzweiche vom Stereo-2-Wege in den Mono-3-Wege Modus.
6 KEINE FUNKTION
7 NETZBUCHSE 220-240 V \~ 50/60 Hz
8 KEINE FUNKTION
9 x10 SCHALTER (Stellung x10)
10 XLR-AUSGANG MITTENSIGNAL, SYMMETRISCH
11 XLR-AUSGANG HÖHENSIGNAL, SYMMETRISCH

TECHNISCHE SPEZIFIKATIONEN:

HERSTELLERERKLÄRUNGEN:

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence.

Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 5 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Datum des Kaufs.

Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall erhaltenen Anweisungen zurückzuführende Schäden.

Diese Garantie erstreckt sich nicht auf

-Verschleißteile (z.B. Akkumulator).
-Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als folge eines Unfalls -nicht sachgerechter oder missbräuchlicher Verwendung oder anderer missbräuchlicher Verwendung oder anderer äußerer Ursachen,
-Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind
-Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurde
- Geräte die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurde.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.

HAFTUNGSBESCHRÄNKUNG

Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.

Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden. Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für Ansprüche aus Personenschäden.

Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DES REPARATURSERVICE

Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union)

Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen zu verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.

Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die Möglichkeiten der korrekten Entsorgung.

Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen zur Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.

WEEE-DEKLARATION

Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.

BATTERIEN UND AKKUS

Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.
