MANUAL DE USUARIO LDU508CS4 LD Systems

Gracias por elegir LD-Systems!

Este producto se ha diseñado para ofrecer una fiabilidad y durabilidad óptima. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Le rogamos que lea atentamente estas instrucciones para familiarizarse rápidamente con este producto LD-Systems y aprovechar al máximo todas las funciones.

Si desea obtener información sobre LD-Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM

LD X223

PROCESADOR DE SEÑAL

MEDIDAS PREVENTIVAS:

1. Lea atentamente las instrucciones de seguridad adjuntas así como las instrucciones de este documento.
2. Guarde todas las instrucciones.
3. Utilice el equipo únicamente según la finalidad prevista.
4. Procure seguir las normas vigentes sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
5. Acuda a personal de servicio técnico cualificado en caso de que el equipo esté dañado, no funcione correctamente, se haya expuesto a lluvia o haya caído líquido sobre el equipo.
6. Evite colocar el equipo cerca de una fuente de calor, como hornos, radiadores o cualquier otro dispositivo (incluidos los amplificadores). Mantenga una distancia suficiente entre los amplificadores y las paredes, estanterías, etc. para evitar cualquier sobrecalentamiento.
7. Una vez realizadas todas las conexiones, compruebe el cableado para evitar posibles daños o accidentes.
   No utilice cables o conexiones que estén dañados.
8. En la instalación utilice solo soportes, fijaciones, estantes, mesas, etc. que sean estables y estén homologados. Compruebe que la estabilidad es adecuada para evitar la caída del equipo.
9. Interferencias con los sistemas inalámbricos.

El uso simultáneo de micrófonos inalámbricos y de teléfonos móviles, cuando estos dispositivos están a corta distancia entre sí, puede provocar interferencias en la señal del micrófono que serán audibles en el sistema de megafonía.

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa (o el panel posterior). Este equipo no contiene piezas que puedan ser reparadas por el usuario. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensión peligrosa sin aislamiento dentro de la carcasa del producto que puede ser de magnitud suficiente como para suponer un riesgo para las personas.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la documentación adjunta con el equipo.

¡ADVERTENCIA: ALTO VOLUMEN!

Este sistema de transmisión se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud.

Este sistema puede producir una presión sonora de 80 dB. Por ley, 85 dB es el nivel de presión sonora máximo al que puede estar expuesto durante una jornada laboral. Este nivel se estableció a partir de los datos científicos obtenidos de las investigaciones realizadas en el campo de la medicina del trabajo. Un nivel superior o un tiempo de exposición mayor pueden provocar daños en su oído. Para no ocasionar lesiones auditivas, el tiempo de exposición deberá acortarse si aumenta el nivel de presión sonora. Estos son algunos de los síntomas que indican una exposición excesiva a altos niveles de presión sonora:

• Escucha silbidos.
• Le parece que ya no puede oír los tonos agudos.

CARACTERÍSTICAS Y GUÍA RÁPIDA:

El LD X223 es un filtro divisor en formato rack estándar (19"/1 U), que posibilita la división de la señal en 2 vías (estéreo) o en 3 vías (mono). Destaca por su robusto diseño, gran calidad, elementos de control estables y la fuente de alimentación integrada, algo muy difícil de encontrar en esta gama de precios. Incluye una salida mono para subwoofer, frecuencias de corte ajustables de forma independiente para cada canal, controles de ganancia para altos y bajos, control de nivel de entrada, conmutador de inversión de polaridad, conmutador de filtro paso alto de 40 Hz, así como entradas y salidas balanceadas por XLR. El LD X223 es un crossover con funciones profesionales de alta calidad y que ofrece un excelente sonido.

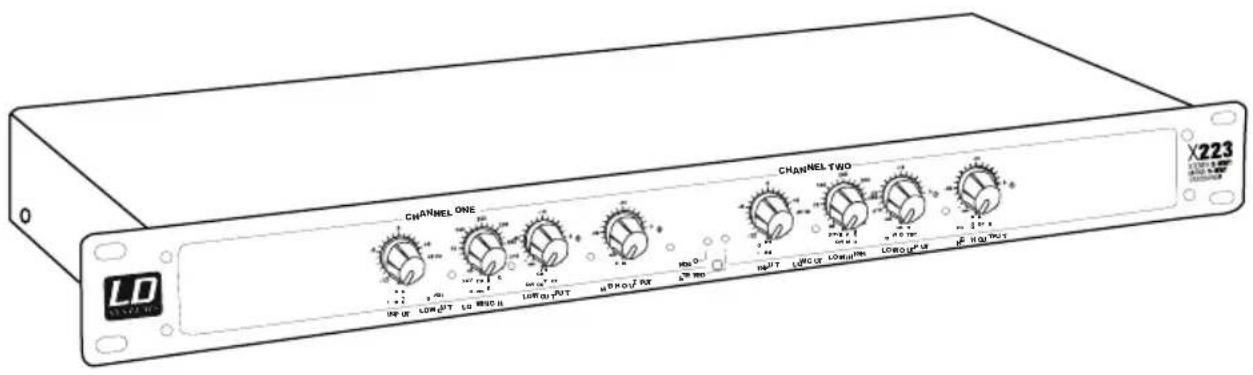

CONTROLES:

ESTÉREO - MODO 2 VÍAS

BOTÓN MODE ESTÉREO

1 GAIN INPUT

Ajusta el nivel de la señal de entrada.

Filtro de paso alto (40 Hz, 18 dB/octava) y LED indicador de filtro activado.

③ XOVER FREQUENCY

Establece la frecuencia de corte entre las señales de bajos y de medios/altos.

4 LED x10 (conmutador en el panel posterior 4)

El LED apagado indica que las frecuencias de corte son: 45 y 960 Hz.

El LED encendido indica que las frecuencias de corte son: 450 y 9600 Hz.

5 LOW OUTPUT

Control de nivel para la señal de bajos. (Dependiendo del valor de las frecuencias de control)

6 CONMUTADOR Y LED INV

Permite invertir 180° la polaridad de la señal de bajos.

7 HIGH OUTPUT

Control de nivel para la señal de medios/altos.

8 CONMUTADOR Y LED INV

Permite invertir 180° la polaridad de la señal de medios/altos.

9 LED DE MODO ESTÉREO

Se enciende cuando el crossover está en modo estéreo.

PANEL POSTERIOR:

ESTÉREO - MODO 2 VÍAS

BOTÓN MODE ESTÉREO

1 SALIDA XLR BALANCEADA (CANAL 1+2)
2 SALIDA XLR BAJOS BALANCEADA (CANAL 1+2)
3 SALIDA XLR MEDIO/ALTOS BALANCEADA (CANAL 1+2)
4 CONMUTADOR x10

Frecuencias de corte: 45 y 960 Hz.

Frecuencias de corte: 450 y 9.600 Hz.

5 BOTÓN MODE

Cambia el crossover de 2 vías estéreo a 3 vías mono.

6 LF SUM (SUMA DE BAJOS)

Forma una señal de mono de bajos en la salida XLR del canal 1

7 TOMA ELÉCTRICA

220-240 VAC 50/60 Hz

PANEL FRONTAL:

MONO - MODO 3 VÍAS

BOTÓN MODE — MONO

1 GAIN INPUT (GANANCIA DE ENTRADA DEL CANAL 1; EL CANAL 2 NO ESTÁ OPERATIVO)

Ajusta el nivel de la señal de entrada.

② CONMUTADOR Y LED LOW CUT DEL CANAL 1 (EL CANAL 2 NO ESTÁ OPERATIVO)

Filtro de paso alto (40 Hz, 18 dB/octava) y LED indicador de filtro activado.

③ XOVER FREQUENCY

Frecuencias de corte entre las señales de bajos y de medios.

4 LED x10 (conmutador en el panel posterior 4)

El LED apagado indica que las frecuencias de corte son: 45 y 960 Hz.

5 LOW OUTPUT

Control de nivel para la señal de bajos.

6 CONMUTADOR Y LED INV

Permite invertir 180° la polaridad de la señal de bajos.

7 NO OPERATIVO EN EL MODO 3 VÍAS

8 NO OPERATIVO EN EL MODO 3 VÍAS

9 LED DE MODO MONO

Se enciende cuando el crossover está en modo mono.

10 NO OPERATIVO EN EL MODO 3 VÍAS

11 NO OPERATIVO EN EL MODO 3 VÍAS

12 XOVER FREQUENCY

Frecuencias de corte entre las señales de medios y de altos.

13 LED x10 (conmutador en el panel posterior 4 x10)

El LED encendido indica que las frecuencias de corte son: 450 y 9600 Hz.

14 MID OUTPUT

Control de nivel para la señal de medios.

15 CONMUTADOR Y LED INV

Permite invertir 180° la polaridad de la señal de medios.

16 HIGH OUTPUT

Control de nivel para la señal de altos.

17 CONMUTADOR Y LED INV

Permite invertir 180° la polaridad de la señal de altos.

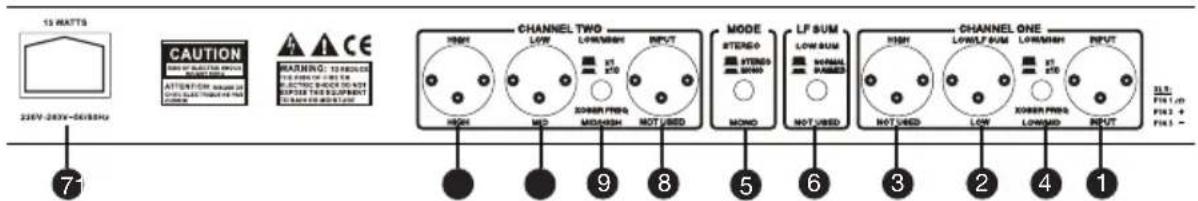

PANEL POSTERIOR:

MONO - MODO 3 VÍAS

BOTÓN MODE MONO

① ENTRADA XLR BALANCEADA
2 SALIDA XLR DE SEÑAL DE BAJOS BALANCEADA
3 NO OPERATIVO
4 CONMUTADOR x10 (posición ▲ x1)
5 BOTÓN MODE (posición) Cambia el crossover de 2 vías estéreo a 3 vías mono.
6 NO OPERATIVO
7 TOMA ELÉCTRICA 220-240 VAC 50/60 Hz
8 NO OPERATIVO
9 CONMUTADOR x10 (posición — x10)
10 SALIDA XLR DE SEÑAL DE MEDIOS BALANCEADA
11 SALIDA XLR DE SEÑAL DE ALTOS BALANCEADA

ESPECIFICACIONES TÉCNICAS:

DECLARACIÓN DEL FABRICANTE:

GARANTÍA LIMITADA

Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, Defender, Palmer y Eminence.

No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un período de 2 o 5 años a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será necesario presentar un justificante de compra válido en el que figure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall.

Esta garantía limitada no se aplica:

• en caso de desgaste normal de los consumibles (baterías, etc.)
• a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente
• en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena
• en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto
• en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall
• si el producto ha sido modificado o reparado por personal no autorizado por Adam Hall

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

DECLARACIÓN DEL FABRICANTE:

LIMITACIÓN DE RESPONSABILIDAD

Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador inicial en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modificada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales específicos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Estos dispositivos cumplen con los requisitos esenciales y otras disposiciones pertinentes de las Directivas 2004/108/EC (EMC) y 2006/95/EC (LVD). Para más información, consulte www.adamhall.com.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (DESECHOS ELÉCTRICOS)

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que, al final de su vida útil, no deberá desecharse con los demás residuos domésticos. Para evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos, no mezcle este producto con los demás residuos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo.

Si usted es un particular, deberá ponerse en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.

Si usted es una empresa, deberá ponerse en contacto con su proveedor e informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

DECLARACIÓN DEL FABRICANTE:

DECLARACIÓN SOBRE WEEE

Este producto LD-Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del resto de residuos comunes al final de su vida útil.

Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje específico para este tipo de equipos. De este modo, contribuirá a proteger el medioambiente.

PILAS Y ACUMULADORES

Las pilas suministradas o las pilas recargables se pueden reciclar. Para desecharlas, depositelas en un contenedor especial o entreguelas a su proveedor especializado. Para proteger el medioambiente, deseche sólo pilas gastadas.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modificaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario.
