ZONE 423 - Mezclador LD Systems - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas zona estéreo
Marca	LD Systems
Modelo	ZONE 423
Referencia	LDZONE423
Número total de canales de entrada	6 (2 micro, 1 línea/aux, 2 línea/fono/CD, 1 línea/FOH)
Entradas de micrófono	2 con alimentación fantasma 12 V, EQ 3 bandas, Talkover
Entradas de línea	4 (entrada 1: RCA + minijack, entradas 2-3: RCA, entrada 4: RCA + jack 6,35 mm)
Salidas de línea	Master (XLR, RCA, Eurobloc), Zona (XLR, RCA, Eurobloc), Rec (RCA)
Salida de auriculares	1 x jack 6,35 mm estéreo con volumen Cue
Ecualizador	Master: 3 bandas (Hi, Mid, Low); Zona: 2 bandas (Hi, Low); Micro: 3 bandas
Funciones especiales	Talkover, entrada de emergencia, Mute, selección de fuente Zona, filtro paso alto 100 Hz, mono Zona
Puerto USB	USB 1.1 (compatible 2.0) para interfaz de audio (16 bits, estéreo)
Dimensiones (An x Al x Pr)	483 x 89 x 210 mm
Peso	3,42 kg
Alimentación	220-250 V AC, 50 Hz, 22 W
Fusible	T 500 mAL / 250 V
Mantenimiento y limpieza	Utilice un paño seco. No abra el aparato. Confíe las reparaciones a personal cualificado.
Seguridad	No exponer al agua, no colocar objetos llenos de líquido. Desconectar antes de limpiar. Utilizar un enchufe con tierra.
Piezas de repuesto y reparabilidad	Fusible reemplazable (mismo tipo). Cable de alimentación desmontable. No hay piezas reparables por el usuario en el interior.
Accesorios incluidos	Conectores Eurobloc, cable de alimentación, manual de usuario

Preguntas frecuentes - ZONE 423 LD Systems

¿Cómo conectar un micrófono al ZONE 423?

Conecte su micrófono a la entrada MIC 1 o MIC 2 con un cable XLR o jack de 6,35 mm (balanceado). Active la entrada presionando el botón ON correspondiente. Ajuste el GAIN para un nivel óptimo. Las entradas de micrófono disponen de alimentación fantasma de 12 V, ideal para micrófonos electret.

¿Cómo usar el puerto USB para grabar o reproducir audio?

Conecte el ZONE 423 a un ordenador mediante el puerto USB trasero. El mezclador aparece como 'USB Audio CODEC'. Para reproducción, seleccione la fuente USB en INPUT 1 (botón USB/LINE en posición USB). Para grabación, la señal de salida mezclada se envía al ordenador. Compatible con Mac OS X (10.5+) y Windows (XP, Vista, 7, 8) sin controlador.

¿Cómo funciona la función Talkover?

La función Talkover atenúa automáticamente las fuentes de música (entradas 1 a 4) cuando hay una señal de micrófono. Gire el potenciómetro TALKOVER hacia la derecha para aumentar la atenuación. Ajuste la sensibilidad con el potenciómetro T/O LEVEL en la parte trasera. Esta función está activa en las salidas Master y Zona si la fuente Zona está en modo MIX.

¿Cómo configurar la salida Zona para una difusión separada?

Use el selector ZONE SOURCE en el panel frontal para elegir la fuente de la salida Zona: mezcla de todas las entradas (MIX) o una entrada específica (IN2, IN3 o IN4). Ajuste el nivel con ZONE LEVEL y ajuste la ecualización con los potenciómetros ZONE EQ HI y ZONE EQ LOW. Active el filtro paso alto de 100 Hz o el modo mono si es necesario.

¿Cómo conectar un sistema de anuncios de emergencia?

Conecte la fuente de emergencia a la entrada EMERGENCY INPUT (Eurobloc). Tan pronto como se detecte una señal en esta entrada, todas las demás entradas se silencian y la señal de emergencia se envía directamente a las salidas Master y Zona, independientemente de los ajustes de volumen. Ajuste el nivel con el potenciómetro interno LEVEL EMERGENCY INPUT.

¿Cómo usar la función Mute a través de un contacto seco?

Conecte un interruptor o controlador a la entrada OUTPUT MUTE (Eurobloc). Cuando el contacto está cerrado, todos los canales de entrada se silencian (excepto la entrada de emergencia). La función Mute solo afecta a la salida Master. Úsela para silenciar el sonido de forma remota.

¿Cuál es la diferencia entre las salidas Master y Zona?

La salida Master proporciona la mezcla completa de todas las entradas y sirve como salida principal. La salida Zona se puede configurar para difundir una mezcla diferente o una fuente única independiente, con su propia ecualización y limitación. Esto permite sonorizar varias zonas por separado.

¿Cómo reemplazar el fusible?

Desconecte el aparato de la red eléctrica. El portafusibles está integrado en la base IEC. Ábralo y reemplace el fusible por uno idéntico: T 500 mAL / 250 V. Si el nuevo fusible se funde nuevamente, contacte con un servicio autorizado.

¿Puedo conectar un tocadiscos?

Sí, use las entradas INPUT 2 o INPUT 3 en modo PHONO. Presione el selector PHONO/LINE en la parte trasera para activar el preamplificador fono. Conecte el tocadiscos a las tomas RCA correspondientes. No olvide conectar el terminal de tierra si es necesario.

¿Cómo limpiar el ZONE 423?

Utilice un paño seco que no suelte pelusa para limpiar la superficie. No rocíe nunca líquido directamente sobre el aparato. Desconéctelo antes de limpiar. Evite disolventes o productos abrasivos.

MANUAL DE USUARIO ZONE 423 LD Systems

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D' USO

¡Gracias por elegir LD-Systems!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems.

Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

Introducción

El mezclador de zonas ZONE 423 es un equipo muy completo provisto de 4 canales de línea y 2 de micro, que pueden asignarse a una salida principal y una salida de zona, y también dispone de entradas para un sistema externo de avisos de emergencia y de activación/silenciado remotos. Gracias a sus numerosas posibilidades de conexión, el compacto mezclador en formato rack de 2 U de altura es el centro de control perfecto para los sistemas de megafonía instalados en restaurantes, clubes, hoteles o centros de fitness, y también es ideal para presentaciones.

mEZCladOR dE 2 ZONaS

PARA RACK

LDZONE423

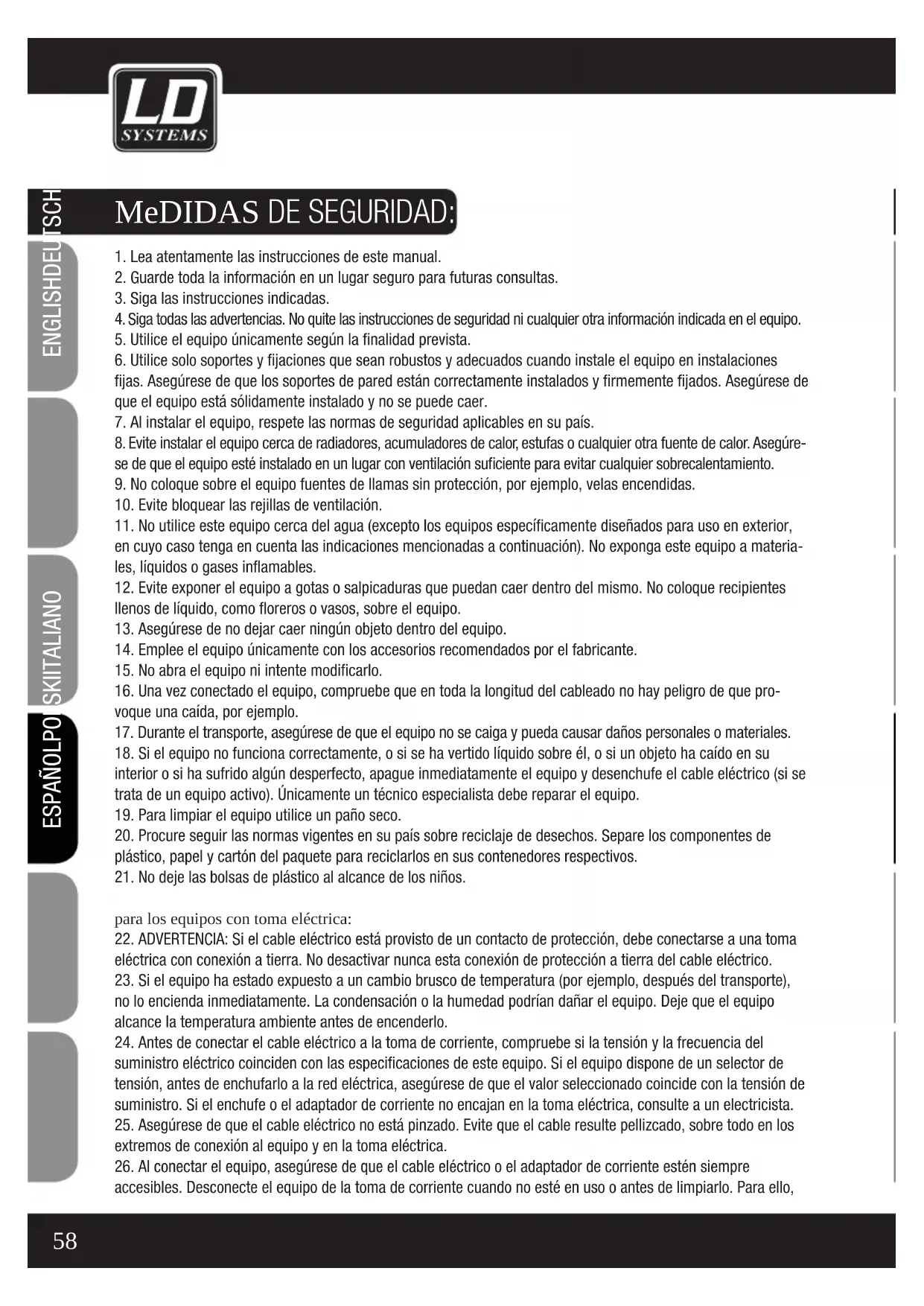

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
10. Evite bloquear las rejillas de ventilación.
11. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.
12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.
13. Asegúrese de no dejar caer ningún objeto dentro del equipo.
14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
15. No abra el equipo ni intente modificarlo.
16. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
18. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.
19. Para limpiar el equipo utilice un paño seco.
20. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
21. No deje las bolsas de plástico al alcance de los niños.

para los equipos con toma eléctrica:

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello,

SEGURIDAD:

desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

1. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

2. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.

3. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.

4. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

5. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene piezas que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica y suponer un riesgo para la salud.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

ADVERTENCIA: ¡ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud.

Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

NOTA: Al instalarlo en un rack, asegúrese de que el equipo dispone de suficiente ventilación por encima y por debajo.

CONEXIONES, CONTROLES E INDICADORES:

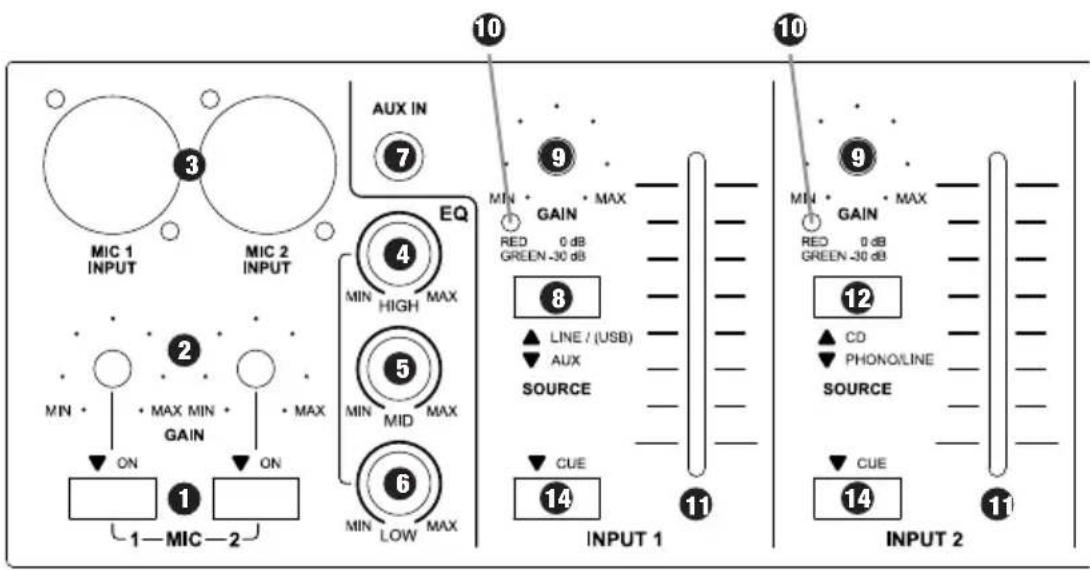

① MIC 1 / 2 ON

Botones con LED rojo para activar/desactivar los canales de micrófono 1 y 2. En la posición pulsada, se activa el canal de micro y se ilumina el LED.

② GAIN MIC 1 / 2

Control de nivel para los canales de micrófono 1 y 2.

3 INPUT MIC 1 / 2

Entradas de micrófono balanceadas 1 y 2 con conectores combo (XLR/jack de 6,3 mm). Ambas entradas disponen de alimentación fantasma de 12 V.

4 EQ HIGH MIC 1 / 2

Control de agudos para los canales de micro 1 y 2. Girar a la izquierda para disminuir los agudos y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

5 EQ MID MIC 1 / 2

Control de medios para los canales de micro 1 y 2. Girar a la izquierda para disminuir los medios y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

⑥ EQ LOW MIC 1 / 2

Control de graves para los canales de micro 1 y 2. Girar a la izquierda para disminuir los graves y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

7 AUX IN (INPUT 1)

Entrada de línea estéreo con minijack de 3,5 mm.

8 SOURCE LINE (USB) / AUX

Botón con LED rojo para seleccionar la fuente de señal en el canal INPUT 1. Si el botón está sin pulsar, se seleccionará como fuente de señal la entrada de línea o USB del panel posterior; si está pulsado, se seleccionará la entrada AUX del panel frontal (LED encendido).

Estos controles GAIN permiten igualar los diferentes niveles de salida de los equipos (como reproductores de CD o de MP3) conectados a los canales INPUT 1 a 4. En el canal 1, permite igualar el nivel del puerto USB.

CONEXIONES, CONTROLES E INDICADORES:

10 LED DE SEÑAL (INPUT 1 A 4)

El LED de señal se ilumina de color verde cuando hay señal de audio a la entrada del canal. El LED se ilumina de color rojo cuando se alcanza el nivel óptimo (0 dB).

Control de nivel para los canales INPUT 1 a 4.

Botón con LED rojo para seleccionar la fuente de señal de los canales INPUT 2 y 3. Si el botón está sin pulsar, como fuente de señal se seleccionará la entrada de CD; si está pulsado, se seleccionará la entrada PHONO/LINE (LED encendido).

Botón con LED rojo para seleccionar la fuente de señal en el canal INPUT 4. Si el botón está sin pulsar, como fuente de señal se seleccionará la entrada de línea; si está pulsado, se seleccionará la entrada CD/FOH (LED encendido).

Botón Cue con LED rojo para los canales INPUT 1 a 4. Al pulsar el botón, se ilumina el LED y se envía la señal a la salida de auriculares del frontal

del equipo. Como la señal enviada se toma antes del control de nivel de cada canal, es independiente del ajuste del control de nivel.

15 TALKOVER

Función Talkover para los canales de micro 1 y 2. Para desactivar la función Talkover, gire el control TALKOVER completamente a la izquierda. Conforme se gira el control a la derecha, las señales de las entradas INPUT 1 a 4 se ajustan para acomodar una señal entrante de micrófono cada vez mayor. El control T/O LEVEL del panel posterior permite variar el umbral, es decir, la sensibilidad con la que responde la función Talkover a la señal del micrófono. La función Talkover no estará disponible para la salida ZONE si se selecciona como fuente de señal IN 2 a 4 mediante el conmutador ZONE SOURCE.

16 MASTER LEVEL

Control de nivel del canal principal (MASTER).

17 EQ HIGH (MASTER)

Control de agudos para el canal principal. Girar a la izquierda para disminuir los agudos y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

CONEXIONES, CONTROLES E INDICADORES:

18 EQ MID (MASTER)

Control de medios para el canal principal. Girar a la izquierda para disminuir los medios y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

19 EQ LOW (MASTER)

Control de graves para el canal principal. Girar a la izquierda para disminuir los graves y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

20 LEVEL (ZONE)

Control de nivel del canal de zona (ZONE).

21 SOURCE (ZONE)

Selección de la fuente de señal para la salida de zona. Se puede seleccionar uno de los canales de entrada 2 a 4 (IN 2 a 4), o una mezcla (MIX) de todos los canales de entrada.

22 LEVEL DISPLAY

Indicador de nivel con 2 x10 segmentos LED (izquierdo y derecho). Si se enciende el LED de pico (PK), el equipo funciona al límite de distorsión. No es crítico si se ilumina brevemente en los picos de la señal, pero evite que se ilumine de forma continua reduciendo el nivel de la señal.

23 BOTÓN MASTER / ZONE (CON LED)

Si el botón está sin pulsar, el indicador de nivel medirá el canal principal.

Si el botón está pulsado, el indicador de nivel medirá el canal de zona y se iluminará su LED de color rojo.

24 SALIDA DE AURICULARES

Salida de auriculares por jack estéreo de 6,3 mm.

25 CUE VOLUME

Control de nivel de auriculares. Los canales que tienen pulsado su botón CUE (INPUT 1 a 4), independientemente del ajuste de su control de nivel, se escucharán en la salida de auriculares.

26 PWR

Interruptor con LED parar encender/apagar el equipo.

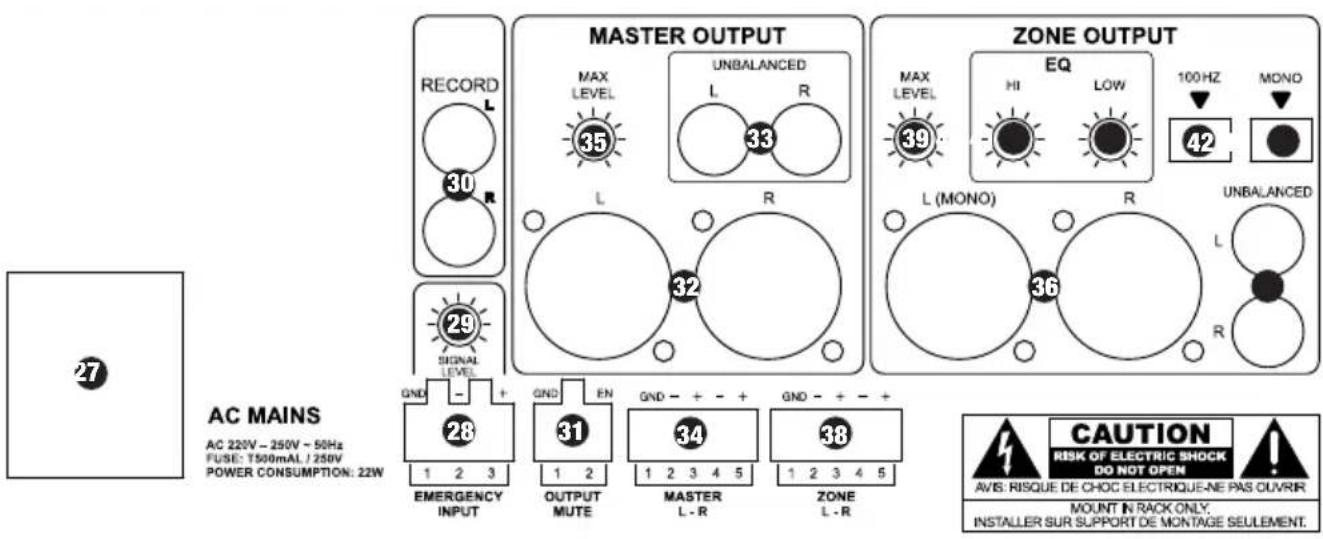

27 TOMA IEC CON PORTAFUSIBLES INTEGRADO

INFORMACIÓN IMPORTANTE: ¡ANTES de encender el equipo, asegúrese de que la tensión del suministro eléctrico coincide con la tensión del equipo! Sustituya el fusible únicamente por otro del mismo tipo y características (serigrafiadas en la parte posterior). Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

28 EMERGENCY INPUT

Conexión balanceada por bloque de terminales para un sistema de emergencia acústico (bloque de terminales suministrado). Cuando se aplica una señal de audio de nivel de línea, se silenciarán todas las entradas de micrófono y de línea, y se conectará directamente la señal de emergencia a las salidas de línea MASTER y ZONE. Además, se desactivarán los controles de nivel de los canales MASTER y ZONE.

29 LEVEL (EMERGENCY INPUT)

Use un destornillador adecuado para ajustar el nivel de la señal de emergencia.

30 SALIDA DE GRABACIÓN (L/R)

Salida de línea estéreo no balanceada por RCA (izquierdo/derecho). La señal de la salida de grabación es la suma de las señales de las entradas MIC 1 y 2, INPUT 1 a 4 y FOH. El nivel de salida no depende del ajuste del control de nivel de la salida MASTER ni del del ecualizador, ya que la señal se toma antes del ecualizador.

CONEXIONES, CONTROLES E INDICADORES:

31 OUTPUT MUTE

Bloque de terminales para la conexión de un contacto sin tensión o un equipo para silenciar el audio (bloque de terminales suministrado). Si el contacto está cerrado, se silenciarán todos los canales de entrada, excepto EMERGENCY INPUT. La función de silencio sólo está disponible para la salida MASTER.

32 SALIDA MASTER L/R BALANCEADA

Salida estéreo balanceada por XLR (izquierdo/ derecho). La señal de la salida principal es la suma de las señales de las entradas MIC 1 y 2 e INPUT 1 a 4.

33 SALIDA MASTER L/R NO BALANCEADA

Salida estéreo no balanceada por RCA (izquierdo/ derecho). La señal de la salida principal es la suma de las señales de las entradas MIC 1 y 2 e INPUT 1 a 4.

34 SALIDA MASTER L/R BALANCEADA

Salida estéreo balanceada (izquierdo/derecho) por bloque de terminales (bloque de terminales suministrado). La señal de la salida principal es la suma de las señales de las entradas MIC 1 y 2 e INPUT 1 a 4.

35 MAX LEVEL (MASTER)

Use un destornillador adecuado para ajustar el nivel máximo de la salida MASTER.

36 ZONE OUTPUT BALANCEADA

Salida estéreo balanceada por XLR (izquierdo/ derecho). La señal de la salida ZONE puede ser la suma de las señales de las entradas MIC 1 y 2 e INPUT 1 a 4 (conmutador 21 ZONE SOURCE del frontal del equipo en la posición MIX), o la señal de una de las entradas INPUT 2 a 4 (conmutador 21 ZONE SOURCE del frontal en una de las posiciones IN 2 a 4).

37 ZONE OUTPUT NO BALANCEADA

Salida estéreo no balanceada por RCA (izquierdo/ derecho). La señal de la salida ZONE puede ser la suma de las señales de las entradas MIC 1 y 2 e INPUT 1 a 4 (conmutador 21 ZONE SOURCE del frontal del equipo en la posición MIX), o la señal de una de las entradas INPUT 2 a 4 (conmutador 21 ZONE SOURCE del frontal en una de las posiciones IN 2 a 4).

38 ZONE OUTPUT BALANCEADA

Salida estéreo balanceada (izquierdo/derecho) por bloque de terminales (bloque de terminales suministrado). La señal de la salida ZONE puede ser la suma de las señales de las entradas MIC 1 y 2 e INPUT 1 a 4 (conmutador 21 ZONE SOURCE del frontal del equipo en la posición MIX), o la señal de una de las entradas INPUT 2 a 4 (conmutador 21 ZONE SOURCE del frontal en una de las posiciones IN 2 a 4).

39 MAX LEVEL (ZONE)

Use un destornillador adecuado para ajustar el nivel máximo de la salida ZONE.

40 EQ HI (ZONE)

Control de agudos para el canal de zona. Girar a la izquierda para disminuir los agudos y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

41 EQ LOW (ZONE)

Control de graves para el canal de zona. Girar a la izquierda para disminuir los graves y a la derecha para realizarlos. En la posición central de reposo, el control está inactivo.

42 100 HZ HIGH PASS (ZONE)

Pulse el botón para activar el filtro paso altos de 100 Hz.

CONEXIONES, CONTROLES E INDICADORES:

43 MONO (ZONE)

Pulse el botón para pasar la señal estéreo a mono. La señal mono estará en los canales izquierdo (L) de las salidas 36, 37 y 38.

44 FOH L/R(INPUT 4)

Entrada de línea estéreo balanceada por jacks de 6,3 mm (izquierdo/derecho). Es posible conectar un reproductor (como un mezclador).

45 CD L/R (INPUT 4)

Entrada de línea estéreo no balanceada por RCA (izquierdo/derecho).

46 ENABLE FOH

Pulse el botón para activar la entrada 44 (FOH INPUT), o déjelo sin pulsar para activar la entrada 45 (CD).

Entrada de línea estéreo no balanceada por RCA (izquierdo/derecho).

Entrada estéreo no balanceada por RCA (izquierdo/ derecho). Pulse el botón 49 para activar un ecualizador/preamplificador para el giradiscos conectado. Si el botón no está pulsado, se puede usar un reproductor con nivel de línea.

49 BOTÓN PHONO/LINE (INPUT 2 / 3)

Botón para activar el ecualizador/preamplificador interno.

Entrada de línea estéreo no balanceada por RCA (izquierdo/derecho).

Entrada de línea estéreo no balanceada por RCA (izquierdo/derecho).

Entradas de micrófono balanceadas INPUT 1 y 2 por jacks de 6,3 mm. Ambas entradas disponen de alimentación fantasma de 12 V.

CONEXIONES, CONTROLES E INDICADORES:

53 T/O LEVEL

El control T/O LEVEL permite variar el umbral de Talkover, es decir, la sensibilidad con la que responde la función Talkover a la señal del micrófono. La función Talkover está disponible en las salidas de línea y MASTER y ZONE (conmutador ZONE SOURCE en la posición MIX).

54 USB

Puerto USB (USB 1.1) para conectar una mesa de mezclas como equipo de audio. De esta forma podrá grabar y reproducir audio a través de un ordenador conectado, ya sea con el sistema operativo Windows (Windows XP, Vista, 7, 8) o Apple Macintosh (10.5 o superior). No es necesario instalar ningún controlador de software. Al conectar a un puerto USB adecuado de su ordenador (USB 1.1, USB 2.0), los controladores se instalarán automáticamente, y el mezclador se detectará como un dispositivo de audio «USB Audio CODEC» en los ordenadores con Windows o Apple Macintosh.

La señal de grabación es la suma de señales y se toma antes del control de nivel Master y del botón Max Level, por lo que es independiente de ellos. La reproducción de audio se realiza por el canal

de línea INPUT 1. Para ello, pulse el botón 55 del panel posterior del equipo (posición USB) y deje sin pulsar el botón 8 del frontal (posición LINE).

55 USB / LINE

Botón para seleccionar la fuente de señal del canal de línea INPUT 1. En la posición pulsada, se selecciona el puerto USB 54 como fuente de señal; si no se pulsa, se selecciona la entrada de línea 51.

56 TOMAS DE TIERRA

Bornas para atornillar un cable de tierra al giradiscos.

EJEMPLOS DE CABLEADO:

Contactos sin tensión / Equipo para silenciar el audio

Sistema de emergencia acústico

EJEMPLOS DE CABLEADO:

ESPECIFICACIONES:

Nombre del modelo: LDZONE423
Tipo de producto: Mezclador de zonas
Tipo: Estéreo
Canales de entrada: 6 (2 de micro, 1 de línea/Aux, 2 de línea/phono, 1 de línea/FOH)
Respuesta en frecuencia: 20 a 40.000 Hz
Canales de micrófono: 2 (con alimentación fantasma de 12 V)
Conectores de los canales de micro: Jack de 6,3 mm (balanceado), combo XLR/jack de 6,3 mm
Controles de los canales de micro: Gain, On/Off, EQ Hi, EQ Mid, EQ Low, Talkover, Talkover Level
Indicadores de los canales de micro: LED ON
Impedancia de la entrada de los canales de micro: 4 Kohmios
Sensibilidad de la entrada de los canales de micro: 8 mV
THD de los canales de micro: 0,07%
Canales de línea: 4 (Input 1: Aux/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)
Conectores de entrada de línea: Input 1: 2 RCA + minijack estéreo de 3,5 mm, Input 2 + 3: 4 RCA, Input 4: 4 RCA + 2 jacks de 6,3 mm
Controles de los canales de línea:	Gain, Source, Cue, fader, Enable FOH
Indicadores de los canales de línea:	LED de señal/pico (0 dB), LED Cue
Impedancia de la entrada de línea:	6 Kohmios (Phono: 60 Kohmios)
Sensibilidad de la entrada de los canales de línea:	1 V (Phono: 10 mV)
THD de los canales de línea:	0,03% (Phono: 0,05%)
Sensibilidad de la entrada de AUX/Line (minijack estéreo de 3,5 mm):	3 V
Salidas de línea:	3 (principal estéreo, zona estéreo/mono, grabación estéreo)
Conectores de la salida principal:	2 XLR balanceados, 2 RCA, bloque de terminales
Controles de la sección principal:	Nivel, EQ Hi, EQ Mid, EQ Low, Max. Level
Indicadores de la sección principal:	2 vúmetros de 10 segmentos (conmutable entre principal y zona)
Nivel de la salida principal:	21 dBu (balanceado), 18 dBu (no balanceado)
Conectores de la salida de zona:	2 XLR balanceados, 2 RCA, bloque de terminales

ESPECIFICaCIONES:

Controles de la sección de zona: Nivel, fuentes de entrada 2 a 4 y Mix, EQ Hi, EQ Low, Max. Level, filtro paso altos de 100 Hz, Mono
Indicadores de la sección de zona: 2 vúmetros de 10 segmentos (conmutable entre principal y zona)
Nivel de salida de zona: 21 dBu (balanceado), 18 dBu (no balanceado)
Conectores de la salida de grabación: 2 RCA
Salida de auriculares: 1
Conector de la salida de auriculares: Jack de 6,3 mm estéreo
Controles de la salida de auriculares: Cue Volume
Nivel de la salida de auriculares: 1,2 V a 32 ohmios
Entradas adicionales: 2 (Emergency Input, Output Mute)
Conectores de las entradas adicionales: Bloque de terminales
Controles de las entradas adicionales: Nivel de la entrada Emergency Input
Sensibilidad de la entrada Emergency Input: 5 V
Otros controles: Interruptor de encendido
Otros indicadores: LED de encendido
Alimentación eléctrica: 220 a 250 VAC, 50 Hz
Toma eléctrica:	Toma IEC
Consumo (máx.):	22 W
Fusible:	T 500 mAL, 250 V
Dimensiones (An x Al x F):	483 x 89 x 210 mm
Peso:	3,42 kg
Accesorios incluidos:	Bloques de terminales, cable eléctrico, manual de usuario
Otras características:	Puerto USB 1.1 (compatible con USB 2.0) para usar como equipo de audio (16 bits, grabación y reproducción). Sistemas operativos compatibles: Windows XP, Vista, 7, 8 y Apple Macintosh 10.5 o superior

DECLARACIÓN DEL FABRICANTE:

GARANTÍA DEL FABRICANTE

La presente garantía cubre las marcas Adam Hall, LD Systems, Defender, Palmer y Cameo.

Se aplica a todos los productos distribuidos por Adam Hall.

No afecta a los derechos de garantía legal que asume el fabricante. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de un distribuidor autorizado de Adam Hall estará exento de defectos de material y fabricación, en condiciones normales de uso, durante un período de 2 o 5 años (consúltese el producto concreto) a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será necesario presentar un justificante de compra válido en el que figure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. En caso de reparación o sustitución dentro del período de garantía, las piezas originales y productos retirados pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto defectuoso por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Además, Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall. Esta garantía no se aplica - a los consumibles (baterías, etc.) - a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente - en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena

- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto

- en caso de utilización de piezas de repuesto no fabricadas, no recomendadas ni vendidas por Adam Hall

- si el producto ha sido modificado o reparado por personal no autorizado por Adam Hall.

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

DECLARACIÓN DEL FABRICANTE:

LIMITACIÓN DE RESPONSABILIDAD

Si durante el período de garantía aparecen defectos de material o de fabricación en su producto Adam Hall (de acuerdo con las garantías mencionadas en este documento), tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de ningún daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de beneficios, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Además, Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador original en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modificada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales específicos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Los productos distribuidos por Adam Hall cumplen (según proceda) los requisitos esenciales de las Directivas europeas 1999/5/CE (Equipos radioeléctricos y equipos terminales de telecomunicación, R&TTE), 2004/108/CE (Compatibilidad Electromagnética) y 2006/95/CE (Baja Tensión), así como las correspondientes cláusulas adicionales. Para más información consulte www.adamhall.com.

DECLARACIÓN DEL FABRICANTE:

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el fin de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo.

Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.

Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

PROTECCIÓN MEDIOAMBIENTAL Y AHORRO ENERGÉTICO

Ahorre energía eléctrica para proteger el medio ambiente. Para ello, apague todos los aparatos eléctricos cuando no estén en uso. Además, para evitar el consumo de energía en modo En espera, desenchufe todo aparato eléctrico de la toma de corriente cuando no esté en uso.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modificaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario.

Gratulujemy wyboru!
