ZONE 423 - Mikser LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Mikser strefowy stereo
Marka	LD Systems
Model	ZONE 423
Referencja	LDZONE423
Całkowita liczba kanałów wejściowych	6 (2 mikrofonowe, 1 liniowe/aux, 2 liniowe/phono/CD, 1 liniowe/FOH)
Wejścia mikrofonowe	2 z zasilaniem fantomowym 12 V, korekcją 3-pasmową, Talkover
Wejścia liniowe	4 (wejście 1: RCA + mini-jack, wejścia 2-3: RCA, wejście 4: RCA + jack 6,35 mm)
Wyjścia liniowe	Master (XLR, RCA, Eurobloc), Zone (XLR, RCA, Eurobloc), Rec (RCA)
Wyjście słuchawkowe	1 x jack 6,35 mm stereo z regulacją głośności Cue
Korektor	Master: 3 pasma (Hi, Mid, Low); Zone: 2 pasma (Hi, Low); Mikrofon: 3 pasma
Funkcje specjalne	Talkover, wejście awaryjne, Mute, wybór źródła strefy, filtr górnoprzepustowy 100 Hz, mono strefy
Port USB	USB 1.1 (zgodny z 2.0) dla interfejsu audio (16 bitów, stereo)
Wymiary (S x W x G)	483 x 89 x 210 mm
Waga	3,42 kg
Zasilanie	220-250 V AC, 50 Hz, 22 W
Bezpiecznik	T 500 mAL / 250 V
Konserwacja i czyszczenie	Używać suchej ściereczki. Nie otwierać urządzenia. Naprawy powierzać wykwalifikowanemu personelowi.
Bezpieczeństwo	Nie wystawiać na działanie wody, nie stawiać przedmiotów wypełnionych płynem. Odłączyć przed czyszczeniem. Używać gniazdka z uziemieniem.
Części zamienne i naprawialność	Bezpiecznik wymienny (ten sam typ). Odłączany kabel zasilający. Wewnątrz brak części naprawialnych przez użytkownika.
Dołączone akcesoria	Złącza Eurobloc, kabel zasilający, instrukcja obsługi

Często zadawane pytania - ZONE 423 LD Systems

Jak podłączyć mikrofon do ZONE 423?

Podłącz mikrofon do wejścia MIC 1 lub MIC 2 za pomocą kabla XLR lub jack 6,35 mm (symetryczny). Aktywuj wejście naciskając odpowiedni przycisk ON. Ustaw GAIN dla optymalnego poziomu. Wejścia mikrofonowe posiadają zasilanie fantomowe 12 V, idealne dla mikrofonów elektretowych.

Jak użyć portu USB do nagrywania lub odtwarzania dźwięku?

Podłącz ZONE 423 do komputera przez tylny port USB. Mikser pojawi się jako 'USB Audio CODEC'. Do odtwarzania wybierz źródło USB na INPUT 1 (przycisk USB/LINE w pozycji USB). Do nagrywania zmiksowany sygnał wyjściowy jest wysyłany do komputera. Kompatybilny z Mac OS X (10.5+) i Windows (XP, Vista, 7, 8) bez sterowników.

Jak działa funkcja Talkover?

Funkcja Talkover automatycznie tłumi źródła muzyczne (wejścia 1-4), gdy obecny jest sygnał mikrofonowy. Obróć potencjometr TALKOVER w prawo, aby zwiększyć tłumienie. Ustaw czułość potencjometrem T/O LEVEL z tyłu. Funkcja jest aktywna na wyjściach Master i Zone, jeśli źródło strefy jest w trybie MIX.

Jak skonfigurować wyjście strefowe do osobnej transmisji?

Użyj przełącznika ZONE SOURCE z przodu, aby wybrać źródło wyjścia strefowego: miks wszystkich wejść (MIX) lub konkretne wejście (IN2, IN3, IN4). Ustaw poziom za pomocą ZONE LEVEL i dostosuj korekcję potencjometrami ZONE EQ HI i ZONE EQ LOW. W razie potrzeby włącz filtr górnoprzepustowy 100 Hz lub tryb mono.

Jak podłączyć system komunikatów alarmowych?

Podłącz źródło alarmowe do wejścia EMERGENCY INPUT (Eurobloc). Gdy na tym wejściu zostanie wykryty sygnał, wszystkie inne wejścia są wyciszane, a sygnał alarmowy jest wysyłany bezpośrednio na wyjścia Master i Zone, niezależnie od ustawień głośności. Dostosuj poziom wewnętrznym potencjometrem LEVEL EMERGENCY INPUT.

Jak użyć funkcji Mute przez styk suchy?

Podłącz przełącznik lub kontroler do wejścia OUTPUT MUTE (Eurobloc). Gdy styk jest zamknięty, wszystkie kanały wejściowe są wyciszane (z wyjątkiem wejścia Emergency). Funkcja Mute wpływa tylko na wyjście Master. Użyj jej do zdalnego wyciszenia dźwięku.

Jaka jest różnica między wyjściami Master i Zone?

Wyjście Master dostarcza pełny miks wszystkich wejść i służy jako wyjście główne. Wyjście Zone może być skonfigurowane do emitowania innego miksu lub niezależnego pojedynczego źródła, z własną korekcją i ograniczeniem. Pozwala to na nagłośnienie kilku stref oddzielnie.

Jak wymienić bezpiecznik?

Odłącz urządzenie od zasilania. Uchwyt bezpiecznika jest zintegrowany z gniazdem IEC. Otwórz go i wymień bezpiecznik na identyczny: T 500 mAL / 250 V. Jeśli nowy bezpiecznik ponownie się przepali, skontaktuj się z autoryzowanym serwisem.

Czy mogę podłączyć gramofon?

Tak, użyj wejść INPUT 2 lub INPUT 3 w trybie PHONO. Naciśnij przełącznik PHONO/LINE z tyłu, aby aktywować przedwzmacniacz phono. Podłącz gramofon do odpowiednich gniazd RCA. W razie potrzeby nie zapomnij podłączyć przewodu masy.

Jak wyczyścić ZONE 423?

Użyj suchej, niestrzępiącej się ściereczki do przetarcia powierzchni. Nigdy nie rozpylaj płynu bezpośrednio na urządzenie. Odłącz je przed czyszczeniem. Unikaj rozpuszczalników lub środków ściernych.

INSTRUKCJA OBSŁUGI ZONE 423 LD Systems

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio.

Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems.

Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

Wprowadzenie

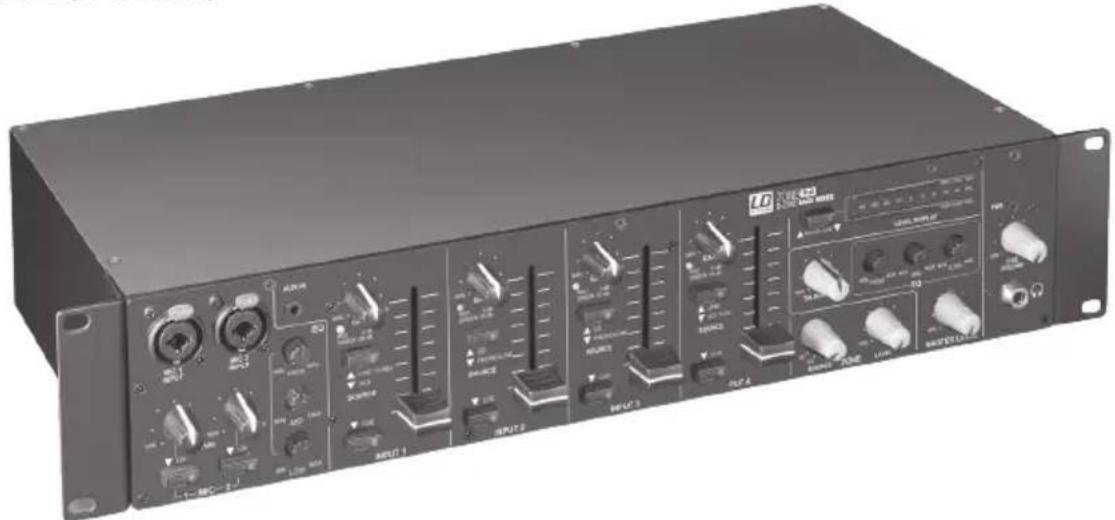

Urządzenie ZONE 423 to bogato wyposażony mikser strefowy z 4 kanałami liniowymi i 2 kanałami mikrofonowymi, które mogą zostać przypisane do wyjścia master i wyjścia strefowego, oraz z wejściami dla awaryjnego systemu komunikatów i zdalnie sterowanego wyciszenia. Dzięki wszechstronnym możliwościom przyłączeniowym to kompaktowe urządzenie 2U przeznaczone do montażu w szafie rack stanowi idealne centrum sterowania dla systemów nagłośnieniowych w gastronomii, klubach, hotelach, klubach fitness, jak również do obsługi prezentacji.

dWUSTREFOWY

mikSer rack

LDZONE423

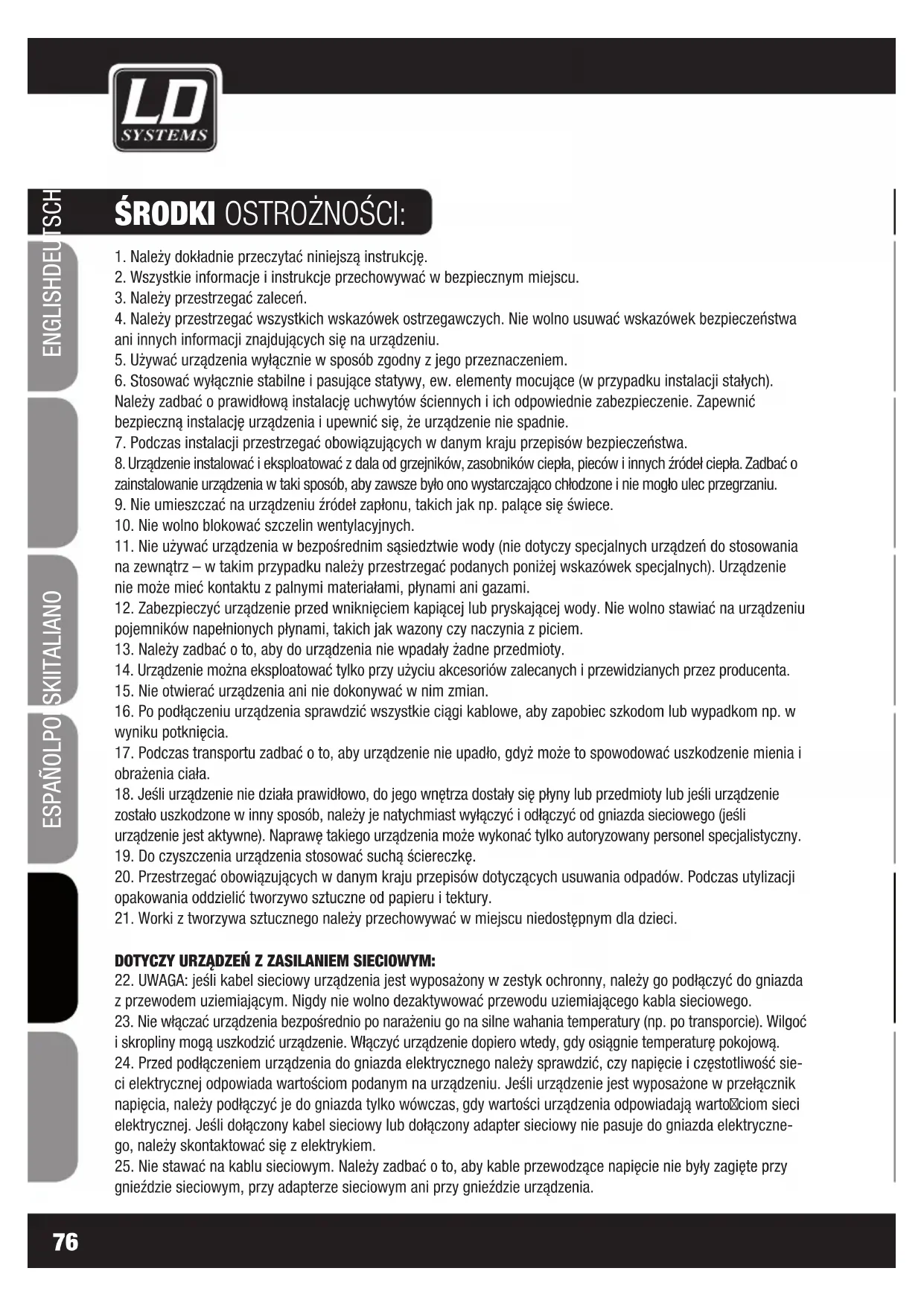

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych).
   Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych.
11. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
19. Do czyszczenia urządzenia stosować suchą ściereczkę.
20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

2. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.

4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.

BEZPIECZEŃSTWO:

1. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

2. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.

3. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

4. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

5. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

6. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

UWAGA:

Nigdy nie wolno zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoramienny z symbolem błyskawicy oznacza niezaizolowane, „niebezpieczne” napięcie w urządzeniu, które może spowodować niebezpieczne dla zdrowia porażenie prądem.

Trójkąt równoramienny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i wskazówki ostrzegawcze.

UWAGA NA WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do profesjonalnych zastosowań. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

WSKAZÓWKA: w przypadku instalacji w szafie rack należy zapewnić odpowiednią wentylację nad i pod urządzeniem!

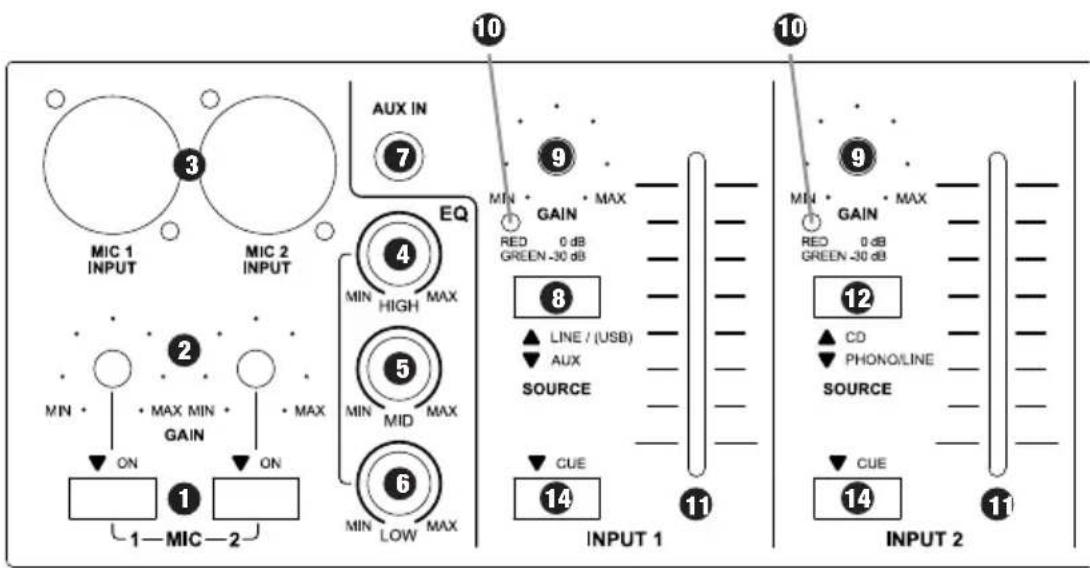

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

MIC 1 INPUT MIN • ON 1—MIC—2 2 MAX MIN • GAIN MIN • MAX • MAX EQ MIN HIGH MAX MIN MID MAX MIN LOW MAX AUX IN 7 4 5 6 10 9 MIN • GAIN RED 0 dB GREEN -30 dB 8 ▲ LINE / (USB) ▼ AUX SOURCE ▼ CUE 14 11 10 9 MIN • GAIN RED 0 dB GREEN -30 dB 12 ▲ CD ▼ PHONO/LINE SOURCE ▼ CUE 14 11 INPUT 1 INPUT 2

① MIC 1/2 ON

Włącznik/Wyłącznik dla kanałów mikrofonowych 1 i 2 ze zintegrowaną czerwoną diodą LED. W pozycji wciśniętej kanał mikrofonowy jest włączony, a dioda LED się świeci.

2 GAIN MIC 1/2

Regulator głośności dla kanałów mikrofonowych 1 i 2.

3 INPUT MIC 1/2

Symetryczne wejścia mikrofonowe 1 i 2 z gniazdem XLR/jack combo 6,3 mm. Oba wejścia mikrofonowe posiadają zasilanie fantomowe 12 V.

4 EQ HIGH MIC 1/2

Korektor tonów wysokich dla kanałów mikrofonowych 1 i 2. Obrót w lewo powoduje zmniejszenie poziomu tonów wysokich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

5 EQ MID MIC 1/2

Korektor tonów średnich dla kanałów mikrofonowych 1 i 2. Obrót w lewo powoduje zmniejszenie poziomu tonów średnich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

6 EQ LOW MIC 1/2

Korektor tonów niskich dla kanałów mikrofonowych 1 i 2. Obrót w lewo powoduje zmniejszenie poziomu tonów niskich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

7 AUX IN INPUT 1

Liniowe wejście stereo z gniazdem jack 3,5 mm.

8 SOURCE LINE (USB)/AUX

Przełącznik ze zintegrowaną czerwoną diodą LED służący do wyboru źródła sygnału w kanale INPUT 1. Gdy przełącznik nie jest wciśnięty, jako źródło sygnału wybrane jest wejście liniowe lub wejście USB na tylnej ścianie urządzenia, a w pozycji wciśniętej wybrane jest wejście AUX na przedniej ścianie (świeci się dioda LED).

⑨ GAIN INPUT 1-4

Aby dopasować podłączane urządzenia (odtwarzacz CD, odtwarzacz MP3 itp.) o różnych poziomach wyjściowych, należy ustawić przedwzmocnienie kanałów INPUT 1–4 za pomocą tego regulatora GAIN. W przypadku kanału 1 dotyczy to także sygnału odtwarzanego z interfejsu USB.

SIGNAL LED INPUT 1-4

Dioda sygnalizacyjna świeci się na zielono, gdy na wejściu danego kanału podawany jest sygnał audio. Dioda świeci się na czerwono, gdy osiągnięte zostanie optymalne wysterowanie (0 dB).

VOLUME INPUT 1-4

Regulator głośności dla kanałów INPUT 1 do 4.

Przełącznik ze zintegrowaną czerwoną diodą LED służący do wyboru źródła sygnału w kanale INPUT 2 i 3. Gdy przełącznik nie jest wciśnięty, jako źródło sygnału wybrane jest wejście CD, a w pozycji wciśniętej wybrane jest wejście PHONO/ LINE (świeci się dioda LED).

SOURCE LINE/CD-FOH INPUT 4

Przełącznik ze zintegrowaną czerwoną diodą LED służący do wyboru źródła sygnału w kanale INPUT 4. Gdy przełącznik nie jest wciśnięty, jako źródło sygnału wybrane jest wejście LINE, a w pozycji wciśniętej wybrane jest wejście CD/FOH (świeci się dioda LED).

CUE INPUT 1-4

Przełącznik Cue ze zintegrowaną czerwoną dioda LED dla kanałów INPUT 1–4. Gdy przełącznik jest wciśnięty (świeci się dioda LED), podawany sygnał jest przekazywany do wyjścia słuchawkowego na przedniej ścianie urządzenia. Przed regulatorem głośności dla danego kanału sygnał jest przejmowany, a zatem jest niezależny od ustawienia regulatora głośności.

TALKOVER

Funkcja talkover dla kanałów mikrofonowych 1 i 2. Regulator TALKOVER przekręcony w lewo do oporu wyłącza funkcję talkover. Im bardziej regulator TALKOVER zostanie przekręcony w prawo, tym bardziej sygnały podawane na wejściach INPUT 1–4 będą tłumione poprzez nadawany sygnał mikrofonowy. Wartość progową ustawia się za pomocą regulatora T/O LEVEL na tylnej ścianie urządzenia (czułość, z jaką funkcja talkover reaguje na podawany sygnał mikrofonowy). Funkcja talkover nie jest dostępna dla wyjścia ZONE, gdy za pomocą przełącznika SOURCE wybrano jedno ze źródeł sygnału INPUT 2–4.

MASTER LEVEL

Regulator głośności dla kanału MASTER.

MASTER EQ HIGH

Korektor tonów wysokich dla kanału MASTER. Obrót w lewo powoduje zmniejszenie poziomu tonów wysokich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

18 MASTER EQ MID

Korektor tonów średnich dla kanału MASTER. Obrót w lewo powoduje zmniejszenie poziomu tonów średnich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

19 MASTER EQ LOW

Korektor tonów niskich dla kanału MASTER. Obrót w lewo powoduje zmniejszenie poziomu tonów niskich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

20 ZONE LEVEL

Regulator głośności dla kanału ZONE.

21 ZONE SOURCE

Wybór źródła sygnału, które ma zostać podłączone do wyjścia strefowego. Można wybrać jeden z kanałów wejściowych 2–4 (IN 2–4) lub połączenie (MIX) wszystkich kanałów wejściowych.

22 LEVEL METER

Wskazanie miernika poziomu z segmentami diod LED 2 x 10 (lewe/prawe). Jeżeli zaświeci się dioda peak (PK), oznacza to, że urządzenie pracuje na granicy zniekształceń. Krótkie zaświecenie się górnych poziomów przekazywanego sygnału nie jest krytyczne, należy jednak unikać trwałego świecenia się diod poprzez redukcję głośności.

23 PRZEŁĄCZNIK MASTER/ZONE (ZE ZINTEGROWANĄ DIODĄ LED)

Gdy przełącznik nie jest wciśnięty, miernik poziomu (LEVEL METER) wskazuje poziom kanału MASTER.

Gdy przełącznik znajduje się w pozycji wciśniętej, miernik poziomu (LEVEL METER) wskazuje poziom kanału ZONE i świeci się zintegrowana czerwona dioda LED.

24 WYJŚCIE SŁUCHAWKOWE

Wyjście słuchawkowe z gniazdem jack stereo 6,3 mm.

25 CUE VOLUME

Regulator głośności dla wyjścia słuchawkowego. Kanały, dla których przycisk CUE jest wciśnięty (INPUT 1–4), mogą być odsłuchiwane na wyjściu słuchawkowym niezależnie od ustawienia ich regulatora głośności.

26 PWR

Włącznik/Wyłącznik urządzenia ze zintegrowaną diodą LED.

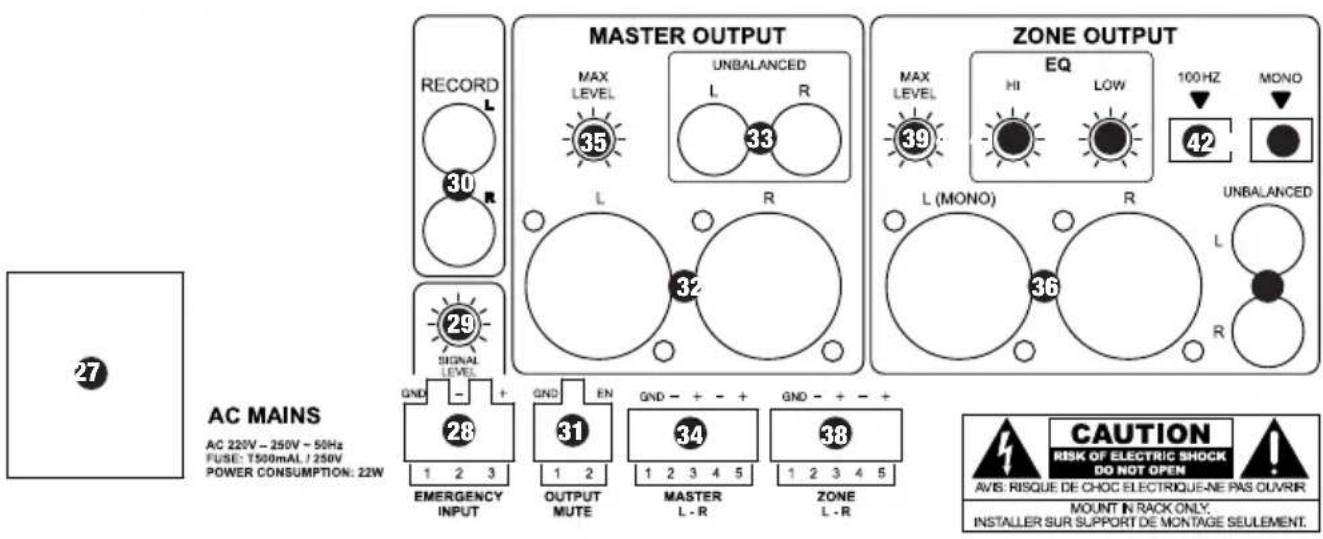

27 GNIAZDO SIECIOWE IEC ZE ZINTEGROWANĄ PODSTAWĄ BEZPIECZNIKA.

WAŻNE WSKAZÓWKI: PRZED włączeniem urządzenia należy sprawdzić, czy napięcie sieciowe źródła zasilania i napięcie robocze urządzenia są takie same! Bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach (nadruk na tylnej ścianie urządzenia)! Jeśli bezpiecznik stale się przepała, należy skontaktować się z autoryzowanym centrum serwisowym.

28 EMERGENCY INPUT

Symetryczne przyłącze z blokiem zaciskowym dla akustycznego systemu awaryjnego (blok zaciskowy w zestawie). Gdy podawany jest sygnał audio z poziomem liniowym, wszystkie wejścia mikrofonowe i wejściowe są wyciszane, a sygnał awaryjny przełączany jest bezpośrednio na wyjścia liniowe MASTER i ZONE. Regulatory głośności kanałów MASTER i ZONE są nieaktywne.

29 LEVEL EMERGENCY INPUT

Głośność sygnału awaryjnego należy ustawić przy użyciu odpowiedniego wkrętaka.

30 REC OUTPUT L/R

Niesymetryczne liniowe wyjście stereo z gniazda-mi cinch (lewe/prawe). Sygnał wyjścia REC składa się z sumy sygnałów wejść MIC 1/2 i INPUT 1–4 oraz FOH. Poziom wyjściowy jest niezależny od ustawienia regulatora głośności dla wyjścia MA-STER, sygnał jest przejmowany przed korektorem, jest zatem od niego niezależny.

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

31 OUTPUT MUTE

Przyłącze z blokiem zaciskowym do podłączania styku bezpotencjałowego lub przełącznika MUTE (blok zaciskowy w zestawie). Gdy obwód jest zamknięty, wszystkie kanały wejściowe oprócz EMERGENCY INPUT są wyciszone. Funkcja MUTE jest dostępna wyłącznie dla wyjścia MASTER.

32 MASTER OUTPUT L/R BALANCED

Symetryczne wyjście stereo z gniazdami XLR (lewe/ prawe). Sygnał wyjścia MASTER składa się z sumy sygnałów wejść MIC 1 i 2 oraz INPUT 1 do 4.

33 MASTER OUTPUT L/R UNBALANCED

Niesymetryczne wyjście stereo z gniazdami cinch (lewe/prawe). Sygnał wyjścia MASTER składa się z sumy sygnałów wejść MIC 1 i 2 oraz INPUT 1 do 4.

34 MASTER OUTPUT L/R BALANCED

Symetryczne wyjście stereo (lewe/prawe) z przyłączem z blokiem zaciskowym (blok zaciskowy w zestawie). Sygnał wyjścia MASTER składa się z sumy sygnałów wejść MIC 1 i 2 oraz INPUT 1 do 4.

35 MASTER MAX LEVEL

Maksymalny poziom podawany na wyjściu MASTER należy ustawić przy użyciu odpowiedniego wkrętaka.

36 ZONE OUTPUT BALANCED

Symetryczne wyjście stereo z gniazdami XLR (lewe i prawe). Sygnał wyjścia ZONE może składać się z sumy sygnałów wejść MIC 1–2 i INPUT 1–4 (przełącznik ZONE SOURCE 21 na przedniej ścianie urządzenia ustawić w pozycji MIX) lub obejmować sygnał jednego z wejść INPUT 2 do 4 (przełącznik ZONE SOURCE 21 na przedniej ścianie urządzenia ustawić w pozycji jednego z wejść INPUT 2–4).

37 ZONE OUTPUT UNBALANCED

Niesymetryczne wyjście stereo z gniazdami cinch (lewe i prawe). Sygnał wyjścia ZONE może składać się z sumy sygnałów wejść MIC 1–2 i INPUT 1–4

(przełącznik ZONE SOURCE 21 na przedniej ścianie urządzenia ustawić w pozycji MIX) lub obejmować sygnał jednego z wejść INPUT 2 do 4 (przełącznik ZONE SOURCE 21 na przedniej ścianie urządzenia ustawić w pozycji jednego z wejść INPUT 2–4).

38 ZONE OUTPUT BALANCED

Symetryczne wyjście stereo (lewe i prawe) z przyłączem z blokiem zaciskowym (blok zaciskowy w zestawie). Sygnał wyjścia ZONE może składać się z sumy sygnałów wejść MIC 1–2 i INPUT 1–4 (przełącznik ZONE SOURCE 21 na przedniej ścianie urządzenia ustawić w pozycji MIX) lub obejmować sygnał jednego z wejść INPUT 2 do 4 (przełącznik ZONE SOURCE 21 na przedniej ścianie urządzenia ustawić w pozycji jednego z wejść INPUT 2–4).

39 ZONE MAX LEVEL

Maksymalny poziom podawany na wyjściu ZONE należy ustawić przy użyciu odpowiedniego wkrętaka.

40 ZONE EQ HI

Korektor tonów wysokich dla kanału ZONE. Obrót w lewo powoduje zmniejszenie poziomu tonów wysokich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

41 ZONE EQ LOW

Korektor tonów niskich dla kanału ZONE. Obrót w lewo powoduje zmniejszenie poziomu tonów niskich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.

42 ZONE 100 HZ HIGH PASS

Gdy przełącznik jest wciśnięty, filtr górnoprzepustowy 100 Hz jest aktywny.

43 ZONE MONO

Gdy przełącznik jest wciśnięty, z sygnału stereo powstaje sygnał mono. Sygnał podawany jest zawsze na lewym kanale wyjść 36, 37 i 38.

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

27 AC MAINS AC 220V - 250V - 50Hz FUSE: T500mAL / 250V POWER CONSUMPTION: 22W RECORD L 30 R 29 SIGNAL LEVEL GND - + 28 1 2 3 EMERGENCY INPUT MAX LEVEL 35 L R UNBALANCED 33 L R 32 GND EN OUTPUT MUTE 31 1 2 GND - + - + 34 1 2 3 4 5 MASTER L - R 38 1 2 3 4 5 ZONE L - R ZONE OUTPUT EQ HI LOW 100 Hz 42 MONO L (MONO) 36 UNBALANCED 1 R R CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN !- AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVR MOUNT N RACK ONLY. INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT.

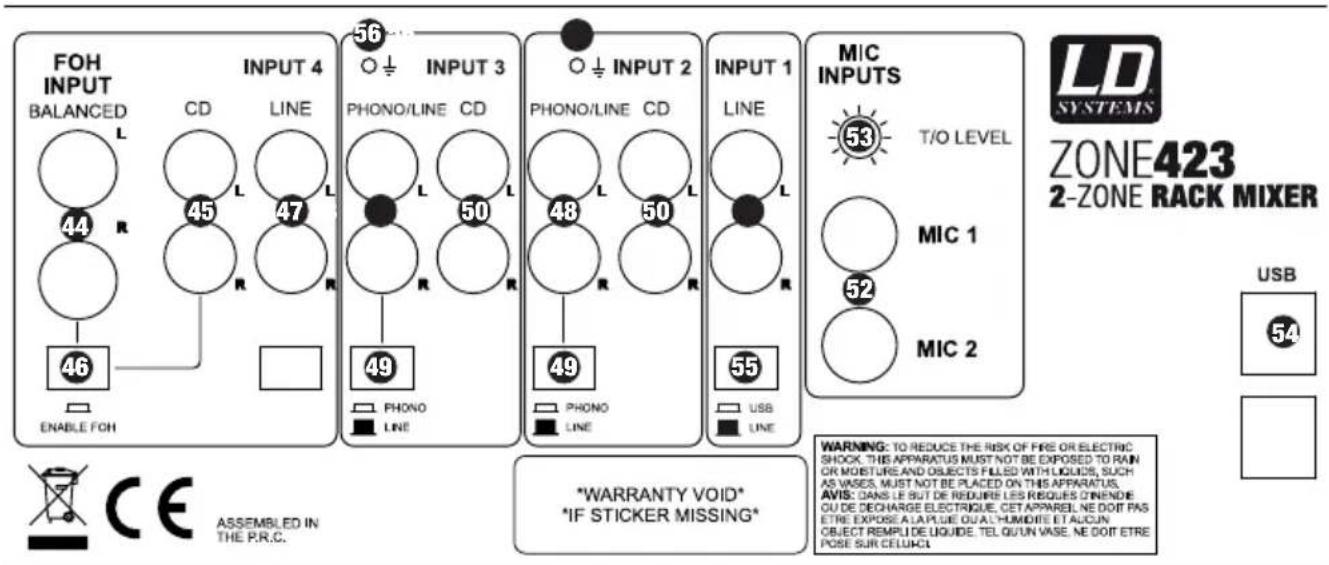

44 INPUT 4 FOH L/R

Symetryczne liniowe wejście stereo z gniazdami jack 6,3 mm (lewe/prawe). Możliwość podłączenia urządzenia zewnętrznego (np. pulpitu mikserskiego).

45 INPUT 4 CD L/R

Niesymetryczne liniowe wejście stereo z gniazdami cinch (lewe/prawe).

46 ENABLE FOH

Gdy przełącznik jest wciśnięty, aktywne jest wejście FOH INPUT 44, a gdy przełącznik nie jest wciśnięty, aktywne jest wejście CD 45.

47 INPUT 4 LINE L/R

Niesymetryczne liniowe wejście stereo z gniazdami cinch (lewe/prawe).

48 INPUT 2-3 PHONO/LINE L/R

Niesymetryczne wejście stereo z gniazdami cinch (lewe/prawe). Wciśnięty przełącznik aktywuje korektor zniekształceń/przedwzmacniacz w celu użycia gramofonu. Jeśli przełącznik ten nie jest wciśnięty, można podłączyć zewnętrzne urządzenie z poziomem liniowym.

49 PRZEŁĄCZNIK INPUT 2-3 PHONO/LINE

Przełącznik służy do włączania korektora zniekształceń PHONO/przedwzmacniacza.

50 INPUT 2-3 CD L/R

Niesymetryczne liniowe wejście stereo z gniazdami cinch (lewe/prawe).

51 INPUT 1 LINE L/R

Niesymetryczne liniowe wejście stereo z gniazdami cinch (lewe/prawe).

52 MIC INPUT 1-2

Symetryczne wejścia mikrofonowe INPUT 1 i 2 z gniazdem jack 6,3 mm. Oba wejścia mikrofonowe posiadają zasilanie fantomowe 12 V.

53 T/O LEVEL

Wartość progową dla funkcji talkover ustawia się za pomocą regulatora T/O LEVEL na tylnej ścianie urządzenia (czułość, z jaką funkcja talkover reaguje na podawany sygnał mikrofonowy). Funkcja talkover jest dostępna dla wyjść liniowych MASTER i ZONE (przełącznik SOURCE w pozycji MIX).

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

FOH INPUT BALANCED L 44 R Enable FOH INPUT 4 CD LINE 45 L 47 L R R 56 PHONO/LINE CD L L 50 R 49 PHONO LINE INPUT 3 PHONO/LINE CD L L 48 L 50 L R R 49 PHONO LINE INPUT 1 LINE L L 55 USB LINE MIC INPUTS T/O LEVEL MIC 1 52 MIC 2 LD SYSTEMS ZONE423 2-ZONE RACK MIXER USB 54 CE ASSEMBLED IN THE P.R.C. *WARRANTY VOID* *IF STICKER MISSING* WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK. THIS APPARATUS MUST NOT BE EXPOSED TO RAIN OR MOBUSTURE AND OBJECTS FILLED WITH LIQUIDS, SUCH AS VASES, MUST NOT BE PLACED ON THIS APPARATUS. AVIS: DANS LE SUT DE REDUIRE LES REQUES D'ENDE OU DE DECHARGE ELECTRIQUE. CET APPAREL NE DOIT PAS ETRE EXPOSE A LA PULIE OU AL HUMOITE ET AUCUN OBJECT REMPLIDE LIQUIDE. TEL QU'UN VASE. NE DOIT ETRE POSE SUR CELUICI

USB

Interfejs USB (USB 1.1) umożliwia użycie pulpitu mikserskiego jako interfejsu audio. Oznacza to, że nagrywanie i odtwarzanie audio może następować poprzez podłączony komputer z systemem operacyjnym Windows (Windows XP, Vista, 7, 8) i systemem operacyjnym Apple Macintosh od 10.5. Do instalacji nie są potrzebne oddzielne sterowniki. Po podłączeniu do odpowiedniego interfejsu USB w komputerze (USB 1.1, USB 2.0) sterowniki instalowane są automatycznie, a interfejs audio zostaje rozpoznany jako interfejs „USB Audio CODEC” zarówno przez system Windows, jak i na komputerach Apple Macintosh.

Sygnał nagrywania składa się z sygnału sumy i jest przejmowany przed regulatorem MASTER LEVEL i regulatorem MAX LEVEL, jest zatem od nich niezależny. Odtwarzanie audio następuje poprzez kanał liniowy INPUT 1. W tym celu przełącznik 55 na tylnej ścianie urządzenia musi być wciśnięty (USB), a przełącznik 8 na przedniej ścianie musi znajdować się w pozycji niewciśniętej na LINE.

USB/LINE

Przełącznik służący do wyboru źródła sygnału dla kanału liniowego INPUT 1. W pozycji wciśniętej jako źródło sygnału wybrany jest interfejs USB (54), a w pozycji niewciśniętej wejście liniowe (51).

PRZYŁĄCZE UZIEMIAJĄCE

Zacisk śrubowy do podłączania kabla uziemiającego gramofonu.

styk bezpotencjałowy/przełącznik MUTE

akustyczny system awaryjny

Oznaczenie modelu: LDZONE423
Rodzaj produktu: mikser strefowy
Typ: stereo
Kanały wejściowe łącznie: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
Charakterystyka częstotliwościowa: 20–40.000 Hz
Kanały mikrofonowe: 2, z zasilaniem fantomowym 12 V
Przyłącza kanałów mikrofonowych: jack 6,3 mm (symmetryczne), XLR/jack 6,3 mm (combo)
Elementy obsługi kanałów mikrofonowych: Gain, On/Off, 1 x EQ Hi, 1 x EQ Mid, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level
Wskaźniki kanałów mikrofonowych: On-LED
Impedancja wejściowa kanałów mikrofonowych: 4 kΩ
Czułość wejściowa kanałów mikrofonowych: 8 mV
Współczynnik zniekształceń (THD) kanałów mikro-fonowych:	0,07%
Kanały liniowe: 4 (Input 1: Aux/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)
Przyłącza wejściowe liniowe: Input 1: 2 x Cinch + jack stereo 3,5 mm, Input 2 + 3: 4 x Cinch, Input 4: 4 x Cinch + 2x jack 6,3 mm
Elementy obsługi kanałów liniowych: Gain, Source, Cue, Level, Enable FOH
Wskaźniki kanałów liniowych: Signal/0 dB-LED, Cue-LED
Impedancja wejściowa kanałów liniowych:	6 kΩ (Phono 60 kΩ)
Czułość wejściowa kanałów liniowych:	1 V (Phono 10 mV)
Współczynnik zniekształceń (THD) kanałów liniowych:	0,03% (Phono 0,05%)
Czułość wejściowa AUX/Line (jack stereo 3,5 mm):	3 V
Wyjścia liniowe:	3 (Master – stereo, Zone – stereo/mono, Rec – stereo)
Przyłącza wyjściowe Master:	2 x XLR symetryczne, 2 x cinch, blok zaciskowy
Elementy obsługi Master:	Level, EQ Hi, EQ Mid, EQ Low, Max. Level
Wskaźniki Master:	2 x 10 Segment Level Meter (przełączanie Master/Zone)
Poziom wyjściowy Master:	21 dBu (symetryczny), 18 dBu (niesymetryczny)
Przyłącza wyjściowe Zone:	2 x XLR symetryczne, 2 x cinch, blok zaciskowy
Elementy obsługi Zone:	Level, Source Input 2–4/Mix, EQ Hi, EQ Low, Max Level, 100 Hz High Pass, Mono

SPECYFIKaCJa:

Wskaźniki Zone: 2 x 10 Segment Level Meter (przełączanie Master/Zone)
Poziom wyjściowy Zone: 21 dBu (symetryczny), 18 dBu (niesymetryczny)
Przyłącza wyjściowe Rec: 2 x cinch
Wyjście słuchawkowe: 1
Przyłącze wyjścia słuchawkowego: jack stereo 6,3 mm
Elementy obsługi wyjścia słuchawkowego: Cue Volume
Napięcie wyjściowe wyjścia słuchawkowego: 1,2 V @ 32 Ω
Dodatkowe wejścia: 2 (Emergency Input, Output Mute)
Przyłącza dodatkowych wejść: blok zaciskowy
Elementy obsługi dodatkowych wejść: Level Emergency Input
Czułość wejściowa Emergency Input 5 V
Dodatkowe elementy obsługi: włącznik Power
Dodatkowe wskaźniki: dioda zasilania
Napięcie robocze: 220–250 V AC, 50 Hz
Przyłącze zasilania sieciowego:	gniazdo urządzenia IEC
Pobór mocy (maks.):	22 W
Bezpiecznik:	T 500 mAL/250 V
Wymiary (szer. x wys. x gł.):	483 x 89 x 210 mm
Waga:	3,42 kg
Akcesoria w zestawie:	bloki zaciskowe, kabel sieciowy, instrukcja
Pozostałe cechy:	interfejs USB 1.1 (kompatybilny z USB 2.0) do zastosowania jako interfejs audio (16 bitów, nagrywanie i odtwarzanie).Obsługiwane systemy operacyjne: Windows XP, Vista, 7, 8 i Apple Macintosh od 10.5

DEKLARACJE PRODUCENTA:

Niniejsza gwarancja dotyczy marek Adam Hall, LD Systems, Defender, Palmer i Cameo.

Obejmuje ona wszystkie marki znajdujące się w ofercie firmy Adam Hall.

Niniejsze oświadczenie gwarancyjne nie ogranicza ustawowych roszczeń wobec producenta wynikających z rękojmi, lecz rozszerza je o dodatkowe roszczenia gwarancyjne wobec firmy Adam Hall.

Adam Hall gwarantuje, że w okresie od dwóch do pięciu lat (w zależności od produktu) od daty zakupu dany produkt Adam Hall, który został zakupiony bezpośrednio od firmy Adam Hall lub od autoryzowanego sprzedawcy, pod warunkiem zgodnego z przeznaczeniem użytkowania jest wolny od wad materiałowych i produkcyjnych.

Okres gwarancji rozpoczyna się od daty zakupu produktu, którą w razie wystąpienia przypadku objętego gwarancją należy odpowiednio udokumentować (poprzez przedłożenie faktury lub dowodu dostawy z datą zakupu). Jeśli w przypadku produktów wymienionych powyżej marek konieczna będzie naprawa w trakcie trwania okresu gwarancji, klient jest uprawniony do jej zlecenia w oparciu o niniejsze warunki.

W trakcie trwania okresu gwarancji firma Adam Hall naprawi lub wymieni wadliwe elementy lub produkty. W przypadku naprawy lub wymiany w trakcie trwania okresu gwarancji wymienione części oryginalne lub produkty stają się własnością firmy Adam Hall.

Jeśli nastąpi bardzo mało prawdopodobna sytuacja wielokrotnego występowania wady w nabytym przez klienta produkcie, firma Adam Hall ma prawo, według własnego uznania, zastąpić wadliwy produkt, pod warunkiem, że nowy produkt będzie co najmniej równoważny z wymienianym produktem pod względem specyfikacji technicznej.

Adam Hall nie udziela gwarancji na bezzakłóceniowe i/lub bezawaryjne działanie tego produktu. Adam Hall nie ponosi także odpowiedzialności za szkody powstałe wskutek nieprzestrzegania instrukcji obsługi lub innych dokumentów załączonych do tego produktu firmy Adam Hall. Gwarancja producenta nie obejmuje – części zużywalnych (np. akumulatory), – produktów, z których usunięto numer seryjny lub które zostały uszkodzone w wyniku wypadku,

– szkód wynikających z nieodpowiedniej eksploatacji, nieprawidłowej obsługi lub innych przyczyn zewnętrznych,

– szkód w urządzeniach, które były eksploatowane niezgodnie z ich parametrami roboczymi (parametry zgodne z dokumentacją załączoną do produktu),

– szkód wynikających ze stosowania części zamiennych, które nie są produkowane, sprzedawane lub zalecane przez firmę Adam Hall,

– szkód wynikających z ingerencji osób trzecich/modyfikacji lub napraw, które nie zostały przeprowadzone przez firmę Adam Hall.

Niniejsze postanowienia i warunki stanowią kompletną i wyłączną umowę gwarancyjną między klientem a firmą Adam Hall dotyczącą zakupionego przez klienta produktu Adam Hall.

DEKLARACJE PRODUCENTA:

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli w produktach sprzętowych firmy Adam Hall w trakcie trwania okresu gwarancji wystąpią szkody materiałowe lub technologiczne (zgodnie z powyższym oświadczeniem gwarancyjnym), jedyne i wyłączne prawo klienta wynikające z niniejszej gwarancji dotyczy naprawy lub wymiany urządzenia. Maksymalna odpowiedzialność firmy Adam Hall jest zgodnie z niniejszą gwarancją wyraźnie ograniczona do ceny kupna lub kosztów naprawy lub wymiany (w zależności od tego, która z tych kwot będzie niższa) elementów uszkodzonych podczas normalnego użytkowania.

Adam Hall nie ponosi odpowiedzialności za żadne szkody spowodowane przez produkt lub jego nieprawidłowe działanie, włącznie z utraconym zyskiem i niepowstałymi oszczędnościami oraz szkodami szczególnymi, pośrednimi i wynikowymi. Ponadto Adam Hall nie ponosi odpowiedzialności za roszczenia prawne osób trzecich ani roszczenia zgłoszone przez klienta w imieniu osób trzecich.

Niniejsze ograniczenie odpowiedzialności obowiązuje niezależnie od tego, czy szkody są dochodzone na drodze sądowej lub czy roszczenia odszkodowawcze wnoszone są w ramach niniejszej gwarancji w wyniku niedozwo- lonych działań (włącznie z niedbalstwem i odpowiedzialnością z tytułu zagrożenia) lub w wyniku roszczeń umownych lub innych. Nie może ono zostać także przez nikogo zniesione ani zmienione. Niniejsze ograniczenie odpowiedzialności obowiązuje także wówczas, gdy klient poinformuje firmę Adam Hall lub autoryzowanego przedstawiciela firmy Adam Hall o możliwości wystąpienia takich szkód, nie obowiązuje natomiast w przypadku roszczeń odszkodowawczych związanych ze szkodami na osobie.

Niniejsza gwarancja producenta przyznaje klientowi określone prawa. W zależności od jurysdykcji (państwo lub kraj związkowy) klientowi może przysługiwać prawo zgłoszenia dalszych roszczeń. W takich przypadkach zaleca się zastosowanie odpowiednich przepisów umożliwiających skorzystanie z pełni przysługujących danej osobie praw.

SKORZYSTANIE Z GWARANCJI

W razie wystąpienia przypadku objętego gwarancją należy zwrócić się bezpośrednio do firmy Adam Hall lub do autoryzowanego sprzedawcy, u którego produkt został zakupiony.

Sprzedawane przez firmę Adam Hall urządzenia są zgodne z podstawowymi wymogami i pozostałymi obowiązującymi specyfikacjami określonymi dyrektywami 1999/5/WE (R&TTE), 2004/108/WE (EMC) i 2006/95/WE (LVD) (o ile mają zastosowanie). Dalsze informacje dostępne są na stronie www.adamhall.com.

DEKLARACJE PRODUCENTA:

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(dotyczy Unii Europejskiej i innych krajów europejskich, w których stosuje się segregację odpadów)

Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż po zakończeniu okresu użytkowania urządzenie nie może być utylizowane razem ze standardowymi odpadami domowymi, ponieważ mogłoby to spowodować szkody w środowisku lub szkody na osobie powstałe w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu wspierania ruchu okrężnego w gospodarce w ramach idei zrównoważonego rozwoju.

Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych.

Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

OCHRONA ŚRODOWISKA I OSZCZĘDZANIE ENERGII

Oszczędzanie energii stanowi aktywny wkład w ochronę środowiska. Należy wyłączać wszystkie nieużywane urządzenia elektryczne. Aby zapobiec zużywaniu prądu przez nieużywane urządzenia znajdujące się w trybie czuwania (standby), należy wyjąć wtyczkę z gniazda sieciowego.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.
