Produkttyp	6-Kanal-Analogmischpult (LDVIBZ6) oder mit integriertem digitalem Multieffekt (LDVIBZ6D)
Anzahl Kanäle	6 (2 Mono + 2 Stereo)
Mikrofoneingänge	2 x XLR symmetrisch mit zuschaltbarer +48V-Phantomspeisung
Mono-Line-Eingänge (Kanal 1-2)	2 x 6,35 mm Klinke TRS symmetrisch
Stereo-Line-Eingänge (Kanal 3/4 und 5/6)	2 x Paare 6,35 mm Klinke unsymmetrisch (L mono-kompatibel)
2TK-Eingang	1 x Paar RCA (Cinch) Stereo
Hauptausgänge	2 x 6,35 mm Klinke unsymmetrisch (MAIN MIX OUT)
Control-Room-Ausgang	2 x 6,35 mm Klinke (CTRL OUT)
Kopfhörerausgang	1 x 6,35 mm Stereo-Klinke (Min. Impedanz 30 Ohm)
Aufnahmeausgang	1 x Paar RCA (Cinch) (2TK OUT)
Effekt/AUX-Send	1 x 6,35 mm Klinke unsymmetrisch (AUX SEND, Post-Fader)
Effekt-Return	1 x Paar 6,35 mm Klinke TRS (ST RETURN)
Equalizer Mono-Kanäle (1-2)	3-Band: Höhen (12 kHz), Mitten (2,5 kHz), Tiefen (80 Hz), +/-15 dB
Equalizer Stereo-Kanäle (3/4, 5/6)	2-Band: Höhen (12 kHz), Tiefen (80 Hz), +/-15 dB
Digitaler Multieffekt (Modell LDVIBZ6D)	16 Presets, Stummschaltung über Fußschalter (optionaler Fußschalter)
Stromversorgung	18 V DC / 1 A, externes Netzteil im Lieferumfang
Abmessungen (B x H x T)	209 x 68 x 260 mm
Gewicht	1,45 kg
Betriebstemperatur	0 °C bis +45 °C
Umgebungsfeuchtigkeit	10 bis 80 % (relativ)
Wartung und Reinigung	Trockenes Tuch verwenden. Gerät nicht öffnen. Vor der Reinigung vom Netz trennen.
Sicherheit	Nicht Wasser, Flammen oder Wärmequellen aussetzen. Stabile Unterlagen verwenden. Bei Gewitter vom Netz trennen.
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal. Enthält keine vom Benutzer reparierbaren Teile.
Herstellergarantie	Garantiebedingungen auf www.adamhall.com einsehen.

Häufig gestellte Fragen - VIBZ 6 LD Systems

Wie schließe ich ein Kondensatormikrofon an die VIBZ 6 an?

Schließen Sie das Mikrofon an einen XLR-Eingang (Kanal 1 oder 2) an. Stellen Sie den Gain-Regler auf Minimum, schalten Sie dann die +48V-Phantomspeisung ein (Schalter Nr. 37). Erhöhen Sie dann den Gain allmählich, bis die Peak-LED gelegentlich aufleuchtet.

Wie verwende ich den integrierten Multieffekt (Modell LDVIBZ6D)?

Wählen Sie ein Preset mit dem DFX Presets-Wahlschalter (Nr. 18). Stellen Sie den Effekt-Return-Pegel mit dem DFX to Main-Regler (Nr. 19) ein. Drehen Sie für jeden Kanal den DFX-Regler (Nr. 7 oder 14), um das Signal zum Effekt zu senden.

Kann ich ein Keyboard oder eine E-Gitarre anschließen?

Ja, schließen Sie ein Keyboard an die Stereo-Line-Eingänge (Kanal 3/4 oder 5/6) mit 6,35-mm-Klinkenkabeln an. Für eine unsymmetrische Gitarre verwenden Sie Kanal 1 oder 2 als Klinkeneingang und stellen Sie Gain und Equalizer nach Bedarf ein.

Wie vermeide ich Verzerrungen auf den Kanälen?

Stellen Sie den Gain (Kanal 1-2) oder den Quellenpegel (Kanal 3/4-5/6) so ein, dass die Peak-LED nur gelegentlich aufleuchtet. Leuchtet sie dauerhaft, reduzieren Sie den Gain oder den Eingangspegel.

Wie nehme ich den Mix auf einem Computer auf?

Verbinden Sie den 2TK OUT-Ausgang (RCA) mit dem Line-Eingang Ihres Computers oder Recorders. Verwenden Sie den MAIN MIX-Regler (Nr. 34), um den Gesamtpegel einzustellen.

Was tun, wenn der Ton zu leise ist oder fehlt?

Überprüfen Sie, ob alle Kabel richtig angeschlossen sind. Stellen Sie sicher, dass die Level-Regler der Kanäle und MAIN MIX nicht auf Minimum stehen. Prüfen Sie, ob der 2 TK IN TO MAIN/CTRL-Schalter in der richtigen Position ist. Wenn Sie ein Kondensatormikrofon verwenden, schalten Sie die +48V-Phantomspeisung ein.

Kann ich das Mischpult auf einem Mikrofonstativ montieren?

Ja, die Unterseite hat ein Gewindeeinsatz. Verwenden Sie den optionalen LDVIBZMSADAPTOR-Adapter, um es auf einem Standard-Mikrofonstativ zu befestigen.

Wie setze ich den Equalizer zurück?

Drehen Sie jeden Equalizer-Regler bis zur Mittelrast. In dieser Position ist der Equalizer inaktiv (keine Signaländerung).

Welche Sicherung sollte bei Austausch verwendet werden?

Ersetzen Sie die Sicherung nur durch ein identisches Modell in Typ und Nennwert. Wenn die Sicherung regelmäßig durchbrennt, wenden Sie sich an ein autorisiertes Reparaturzentrum.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Flüssigkeiten oder Chemikalien. Vermeiden Sie, dass Wasser oder Gegenstände ins Innere gelangen.

BEDIENUNGSANLEITUNG VIBZ 6 LD Systems

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL 15

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 16-20

TECHNISCHE DATEN 20-21

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 23-24

INTRODUCTION

GUIDE DE PRISE EN MAIN RAPIDE AVEC

EXEMPLE DE CÂBLAGE 25

CONNECTEURS, CONTRÔLES ET INDICATEURS 26-29

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

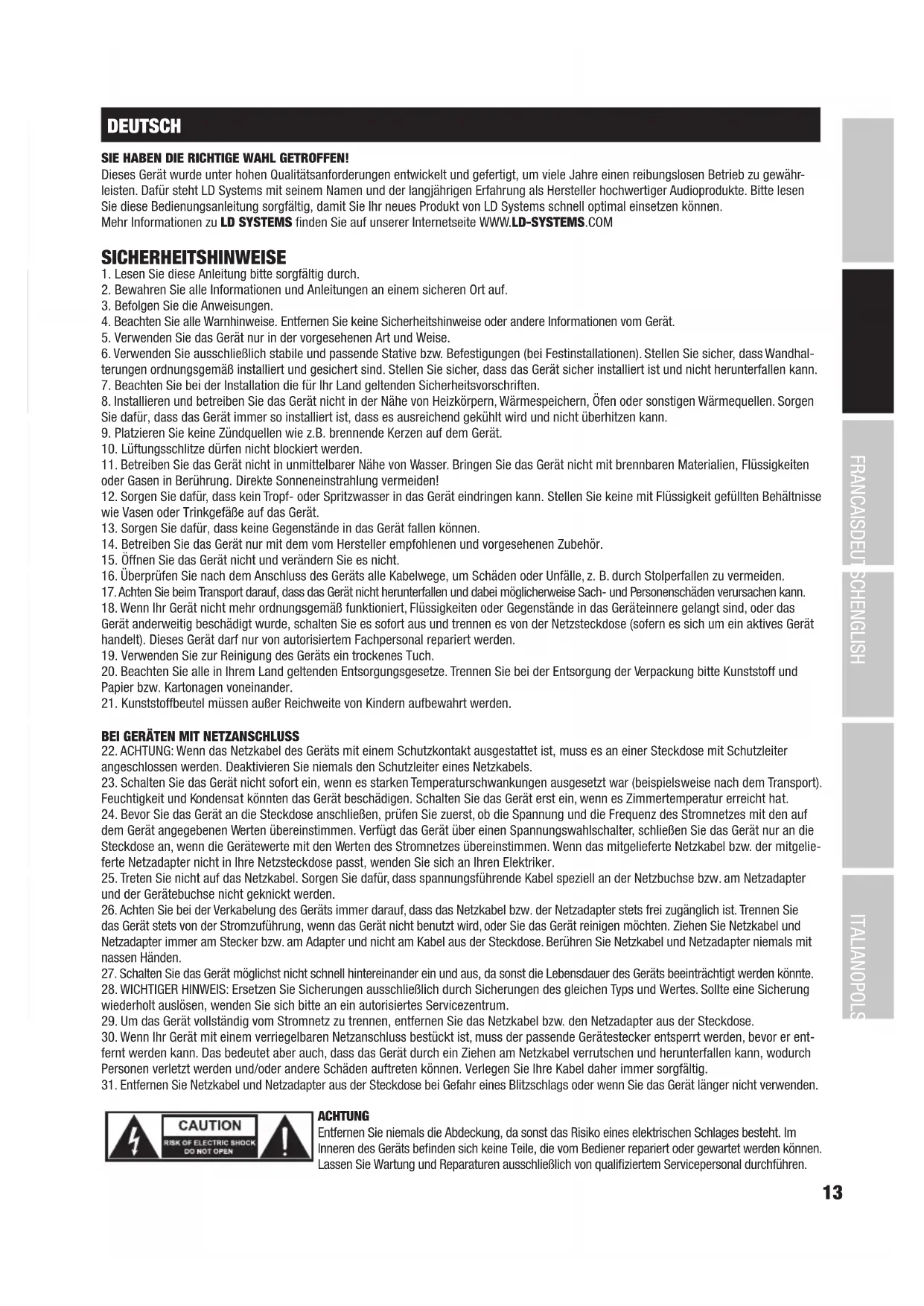

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

LDVIBZ6 - 6-Kanal Mixer

Der VIBZ 6 ist ein kompaktes 6-Kanal-Mischpult, das für Entertainer, kleine Bands, Homerecording und Installationen perfekt geeignet ist. Es verfügt über zwei symmetrierte Mikrofoneingänge mit hochwertigen Vorverstärkern, Phantomspeisung und 3-Band-EQ mit +/- 15 dB Regelumfang, zwei Stereo-Line-Eingänge mit 2-Band-EQ, die monokompatibel sind, und einen Effektweg.

Die Mastersektion des VIBZ 6 ist mit regelbaren Monitorausgängen und einem Kopfhöreranschluß ausgestattet. Der Mixer besitzt zudem Ein- und Ausgänge für Aufnahme- und Abspielgeräte, ist äußerst einfach zu bedienen und überzeugt mit einem warmen, differenzierten Klang. Das externe Netzteil läßt sich fest verschrauben.

LDVIBZ6D - 6-Kanal Mixer mit digitalem Effektgerät

Der VIBZ 6 D ist ein kompaktes 6-Kanal-Mischpult, das für Entertainer, kleine Bands, Homerecording und Installationen perfekt geeignet ist. Es verfügt über zwei symmetrierte Mikrofoneingänge mit hochwertigen Vorverstärkern, Phantomspeisung und 3-Band-EQ mit +/- 15 dB Regelumfang, zwei Stereo-Line-Eingänge mit 2-Band-EQ, die monokompatibel sind, und einen Effektweg. Die Mastersektion des VIBZ 6 D ist mit regelbaren Monitorausgängen, einem Kopfhöreranschluß und 16 digitalen Effekt-Presets ausgestattet, die fußschaltbar sind. Der Mixer besitzt zudem Ein- und Ausgänge für Aufnahme- und Abspielgeräte, ist äußerst einfach zu bedienen und überzeugt mit einem warmen, differenzierten Klang. Das externe Netzteil läßt sich fest verschrauben.

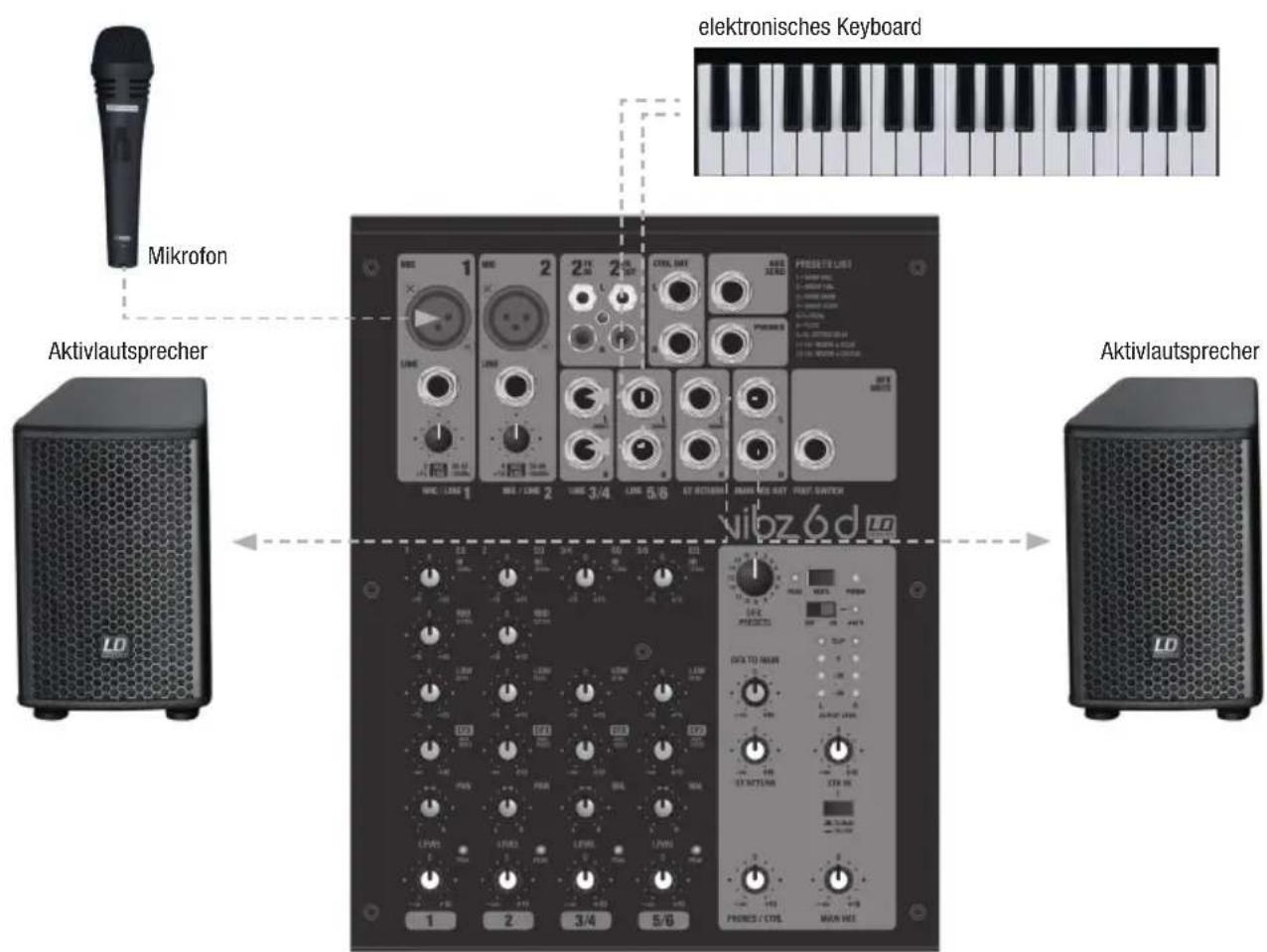

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL

1. Achten Sie darauf, dass das Mischpult und alle Geräte, die am Mischpult angeschlossen werden sollen, ausgeschaltet sind.
2. Schließen Sie die Geräte mit geeigneten Kabeln am Mischpult an.
3. Stellen Sie die Vorverstärkung der Mono-Kanäle 1 und 2 und alle Pegelsteller Kanal-LEVEL und MAIN MIX auf Minimum (Linksanschlag). Bringen Sie die Regler aller Equalizer in Mittelstellung (Rastpunkt). Stellen Sie die Lautstärkeregler der aktiven Lautsprecher auf Minimum. Schalten Sie die +48V Phantomspeisung des Mischpults nur ein, wenn Sie ein Kondensatormikrofon verwenden.
4. Schalten Sie die Geräte in der folgenden Reihenfolge ein: Mikrofon und Keyboard (oder andere Zuspielgeräte), das Mischpult und zuletzt die aktiven Lautsprecher.
5. Stellen Sie die Gain-Regler der Mono-Kanäle so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzieren der Eingangsvorverstärkung (Gain).
6. Kanäle 3/4 und 5/6: Stellen Sie den Ausgangspegel des Keyboards (oder andere Zuspielgeräte) so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED.
7. Bringen Sie die Pegelsteller (LEVEL) der verwendeten Kanäle und des Summenkanals MAIN MIX ungefähr in die 3-Uhr-Stellung.
8. Erhöhen Sie bei anliegendem Signal (z.B. Sprache, Gesang, Keyboard) nun die Lautstärke der aktiven Lautsprecher auf den gewünschten Pegel.
9. Die Feinabstimmung durch das Einstellen der Lautstärkenverhältnisse der Kanäle und die Verwendung der Equalizer und des Effektgeräts (nur Modell LDVIBZ6D) kann nun nach Wunsch durchgeführt werden.

HINWEIS: Beim Ausschalten der Geräte beachten Sie bitte folgende Schritte: Stellen Sie zuerst die Lautstärke der aktiven Lautsprecher auf Minimum und schalten Sie aus, danach können das Mischpult und die angeschlossenen Geräte ausgeschaltet werden.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

Symmetrische Eingänge der Mono-Kanäle 1 und 2 mit 3-Pol XLR-Buchsen zum Anschließen von Mikrofonen. Für den Betrieb von Kondensator-Mikrofonen steht eine 48V Phantomspeisung zur Verfügung, die zentral auf die XLR-Buchsen zugeschaltet werden kann (Nr. 37). Vor dem Ein- bzw. Ausstecken von Mikrofonen stellen Sie den Gain-Regler (Nr. 3) bitte auf ein Minimum (Linksanschlag) und schalten die Phantomspeisung erst nach dem Anschließen eines Mikrofons ein, bzw. vor dem Ausstecken aus.

2 LINE IN KANAL 1 / 2

Symmetrische Eingänge der Mono-Kanäle 1 und 2 mit 6,3mm Klinkenbuchse zum Anschließen eines Zuspielgeräts mit Line-Pegel. Vor dem Ein- bzw. Ausstecken von Klinkenkabeln stellen Sie den Gain-Regler (Nr. 3) bitte auf ein Minimum (Linksanschlag).

3 GAIN CHANNEL 1 / 2

Justieren der Vorverstärkung des Mikrofon-Eingangs von 0 bis 50 dB, bzw. der Empfindlichkeit des Line-Eingangs von +15 bis -35 dBu. Stellen Sie den Gain-Regler so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorverstärkung, bzw. der Eingangsempfindlichkeit.

Equalizer Höhenband für die Kanäle 1, bzw. 2 (12 kHz, +/-15 dB). Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Mittenband für die Kanäle 1, bzw. 2 (2,5 kHz, +/-15 dB). Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Bassband für die Kanäle 1, bzw. 2 (80 Hz, +/-15 dB). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

7 LEVEL DFX / AUX POST KANAL 1 / 2

Pegelsteller für die Zumischung des Signals von Kanal 1, bzw. 2 auf das interne digitale Effektgerät (nur LDVIBZ6D), oder auf ein externes Effektgerät. Der Effekt-Weg ist Post Fader geschaltet, das Signal wird also hinter dem Kanal-Pegelsteller abgegriffen. Verwenden Sie den Line-Ausgang AUX SEND (Nr. 36) zur Ansteuerung eines externen Effektgeräts.

8 PAN L / R KANAL 1 / 2

Mit Hilfe des Panorama-Reglers positionieren Sie das Signal des entsprechenden Kanals im Stereofeld des Gesamtsignals (Mittelstellung = Wahrnehmung des Signals in der Mitte des Stereofelds).

9 PEAK-LED KANAL 1 / 2

Sobald die rote Peak-LED aufleuchtet, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Gain-Regler (Nr. 3) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorverstärkung, bzw. der Eingangsempfindlichkeit.

10 LEVEL CHANNEL 1 / 2

Pegelsteller für die Kanäle 1, bzw. 2. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

11 LINE IN L / R KANAL 3/4 BZW. 5/6

Unsymmetrische Eingänge der Stereo-Kanäle 3/4, bzw. 5/6 mit 6,3mm Klinken-Buchsen zum Anschließen von Zuspielgeräten mit Line-Pegel (z.B. Keyboard). Wird lediglich die Eingangsbuchse links (L) belegt, wird der Kanal Mono betrieben.

12 EQUALIZER HI KANAL 3/4 BZW. 5/6

Equalizer Höhenband für die Kanäle 3/4, bzw. 5/6 (12 kHz, +/-15 dB). Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

13 EQUALIZER LOW KANAL 3/4 BZW. 5/6

Equalizer Bassband für die Kanäle 3/4, bzw. 5/6 (80 Hz, +/-15 dB). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

14 LEVEL DFX / AUX POST KANAL 3/4 BZW. 5/6

Pegelsteller für die Zumischung des Signals von Kanal 3/4, bzw. 5/6 auf das interne digitale Effektgerät (nur LDVIBZ6D), oder auf ein externes Effektgerät. Der Effekt-Weg ist Post Fader geschaltet, das Signal wird also hinter dem Kanal-Pegelsteller abgegriffen. Verwenden Sie den Line-Ausgang AUX SEND (Nr. 36) zur Ansteuerung eines externen Effektgeräts.

15 BAL L / R KANAL 3/4 BZW. 5/6

Mit Hilfe des Balance-Reglers stellen Sie das Lautstärkenverhältnis zwischen dem linken und rechten Anteil des anliegenden Stereo-Signals ein. Sobald lediglich die linke Buchse L (MONO) des Eingangs belegt ist, erfüllt der Regler die Funktion eines Panorama-Reglers.

16 PEAK-LED KANAL 3/4 BZW. 5/6

Sobald die rote Peak-LED aufleuchtet, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Ausgangspegel des Zuspielgeräts so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED.

17 LEVEL KANAL 3/4 BZW. 5/6

Pegelsteller für die Kanäle 3/4, bzw. 5/6. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

18 DFX PRESETS (NUR MODEL LDVIBZ6D)

16 verschiedene Effekt-Presets stehen Ihnen zur Verfügung. Verwenden Sie den Drehgeber, um wunschgemäß eines der Presets auszuwählen.

19 DFX TO MAIN (NUR MODEL LDVIBZ6D)

Pegelsteller für die Zumischung des Effekt-Signals des internen Effektgeräts auf den Summenkanal MAIN MIX. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Effekt-Lautstärke.

20 DFX PEAK LED (NUR MODEL LDVIBZ6D)

Sobald die rote Peak-LED aufleuchtet, wird der Eingang des internen Effektgeräts an der Verzerrungsgrenze betrieben. Stellen Sie die Effekt-Send-Pegelsteller der Eingangskanäle (Nr. 7, Nr. 14) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet.

21 DFX MUTE (NUR MODEL LDVIBZ6D)

Um das interne Effektgerät stummzuschalten, drücken Sie kurz auf den DFX Mute-Taster und nochmals, um die Stummschaltung zu deaktivieren. Ist die Stummschaltung aktiv, leuchtet die DFX Peak-LED permanent.

22 DFX MUTE FUSSTASTER (NUR MODEL LDVIBZ6D)

6,3mm Klinkenbuchse zum Anschließen eines Fußtasters (Schließer) um die Stummschaltung des internen Effektgeräts ferngesteuert zu aktivieren und deaktivieren (Fußtaster optional).

23 EFFEKTLISTE (NUR MODEL LDVIBZ6D)

Liste der Effektprogramme des internen Effektgeräts.

24 ST RETURN L / R

Unsymmetrischer Stereo-Line-Eingang mit 6,3mm Klinkenbuchsen für den Anschluss eines externen Effektgeräts (Eingang links = Mono), oder eines anderen Zuspielgeräts mit Line-Pegel. Verwenden Sie die AUX SEND-Klinkenbuchse, um ein externes Effektgerät anzusteuern. Bei der Verwendung der AUX SEND-Klinkenbuchse, wird das interne Effektgerät (nur Modell LDVIBZ6D) automatisch umgangen und ist somit nicht verwendbar.

25 ST RETURN

Pegelsteller für den Stereo-Line-Eingang ST RETURN (Nr. 24). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

26 PHONES

Kopfhöreranschluss mit 6,3mm Stereo-Klinkenbuchse. Ausgabe des Signals des Summenkanals MAIN MIX. Die Lautstärkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 28) und ist unabhängig von der Lautstärkeneinstellung des Pegelstellers MAIN MIX. Verwenden Sie Kopfhörer mit einer minimalen Impedanz von 30 Ohm und achten darauf, die Lautstärke auf einem angenehmen Pegel zu halten, um Gehörschäden durch laute Geräusche zu vermeiden.

27 CTRL OUT L / R

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschließen von aktiven Monitoren etc.. Ausgabe des Signals des Summenkanals MAIN MIX. Die Lautstärkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 28) und ist unabhängig von der Lautstärkeneinstellung des Pegelstellers MAIN MIX.

28 PHONES / CTRL

Pegelsteller für den Stereo-Line-Ausgang CTRL (Nr. 27) und den Kopfhörer-Ausgang PHONES (Nr. 26). Besonders bei der Verwendung von Kopfhörern, achten Sie darauf, die Lautstärke auf einem angenehmen Pegel zu halten, um Gehörschäden durch laute Geräusche zu vermeiden.

29 2 TK IN

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschließen eines Zuspielgeräts mit Line-Pegel (z.B. MP3-Player).

30 2 TK IN LEVEL

Pegelsteller für den Stereo-Line-Eingang 2 TK IN (Nr. 29). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

31 2 TK IN TO MAIN / TO CTRL

Dieser Umschalter ermöglicht es, das am Stereo-Line-Eingang 2TK IN anliegende Signal wahlweise auf die Stereo-Line-Ausgänge MAIN MIX OUT, CTRL OUT und den Kopfhörerausgang PHONES (nicht heruntergedrückte Position TO MAIN), oder ausschließlich auf den Stereo-Line-Ausgang CTRL OUT und den Kopfhörerausgang PHONES zu routen (heruntergedrückte Position TO CTRL)..

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschließen einer aktiven Beschallungsanlage. Ausgabe des Summen-Signals des Mischpults.

33 2 TK OUT

Unsymmetrischer Stereo-Line-Ausgang mit Cinch-Buchsen zum Anschließen eines Aufnahmegeräts (z.B. Laptop). Ausgabe des Summen-Signals des Mischpults.

34 MAIN MIX

Pegelsteller für die Stereo-Line-Ausgänge MAIN MIX OUT (Nr. 32) und 2 TK OUT (Nr. 33). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke. Stellen Sie vor dem Einschalten der angeschlossenen Beschallungsanlage den Pegelsteller auf Minimum (Linksanschlag).

35 OUTPUT METER

4-Segment LED-Pegel-Anzeige für die Visualisierung des Pegels im Stereo-Summenkanal. Um Verzerrungen zu vermeiden, reduzieren Sie den Ausgangspegel, sobald die rote CLIP-LED aufleuchtet.

36 AUX SEND

Unsymmetrischer Mono-Line-Ausgang mit 6,3mm Klinkenbuchse zum Ansteuern eines externen Effektgeräts (POST Fader). LDVIBZ6D: Bei der Verwendung der AUX SEND-Klinkenbuchse, wird das interne Effektgerät automatisch umgangen und ist somit nicht verwendbar.

37 +48V ON / OFF

+48V Phantomspeisung für den Betrieb von Kondensatormikrofonen ohne eigene Spannungsversorgung. Bringen Sie den Schalter in die Position ON (rote Anzeige-LED leuchtet), um die Phantomspeisung für die XLR Mikrofon-Eingänge einzuschalten und in die Position OFF, um sie auszuschalten (rote Anzeige-LED erlischt). Schalten Sie die Phantomspeisung erst nach dem Anschließen eines Mikrofons ein, bzw. vor dem Ausstecken aus und stellen vor einem Schaltvorgang die Pegelsteller der Monokanäle 1 und 2 auf Minimum (Linksanschlag).

38 DC ADAPTOR IN

Verschraubbare Kleinspannungsbuchse für die Spannungsversorgung des Mischpults. Verwenden Sie bitte ausschließlich das mitgelieferte AC-Netzteil, um Schäden am Mischpult zu vermeiden. Schalten Sie das Mischpult erst nach dem Anschließen des Netzteils am Stromnetz und der Kleinspannungsbuchse ein. Die Netzspannung Ihres Energieversorgers und die Primärspannung des Netzteils müssen übereinstimmen!

39 POWER ON / OFF

Ein- / Ausschalter für die Spannungszufuhr des Mischpults.

40 POWER LED

Die Power-LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

Hinweis: Auf der Geräteunterseite befindet sich ein Montagepunkt für den optionalen Mikrofonstativ-Adapter LDVIBZMSADAPTOR.

Modellbezeichnung: LDVIBZ6 LDVIBZ6D
Produktart: Analoges Mischpult Analoges Mischpult
Typ: Live / Home recording Live / Home recording
Anzahl Kanäle: 6 6
Mono Kanäle:
Mono Mic/Line Eingangskanäle: 2 2

Mono Mic/Line Eingangsanschlüsse: 6,3 mm Stereoklinke, XLR 6,3 mm Stereoklinke, XLR
Mono Mic Eingangstyp:	elektronisch symmetriert, diskreter Aufbau	elektronisch symmetriert, diskreter Aufbau
Frequenzgang Mono Mic Eingang:	10 - 45.000Hz	10 - 45.000Hz
Verstärkungsbereich Mono Mic Eingang:	50dB 50dB
Kanalübersprechung:	62 dB	62 dB
THD Mono Mic Eingang:	0.0058% 0.0058%
Impedanz Mono Mic Eingang:	4kOhm	4kOhm
S/N Ratio Mono Mic Eingang:	113dB	113dB
Mono Line Eingangstyp:	elektronisch symmetriert, diskreter Aufbau	elektronisch symmetriert, diskreter Aufbau
Verstärkungsbereich Mono Line Eingang:	50dB 50dB
THD Mono Line Eingang:	0.0045% 0.0045%
Impedanz Mono Line Eingang:	21k Ohm 21k Ohm
S/N Ratio Mono Line Eingang:	116dB	116dB
Mono Kanal Equalizer Höhen:	+/- 15dB @ 12kHz	+/- 15dB @ 12kHz
Mono Kanal Equalizer Mitten:	+/- 15dB @ 2,5kHz	+/- 15dB @ 2,5kHz
Mono Kanal Equalizer Bässe:	+/- 15dB @ 80Hz	+/- 15dB @ 80Hz
Phantomspeisung: +48V DC schaltbar auf XLR Inputs		+48V DC schaltbar auf XLR Inputs
Bedienelemente Kanal 1 - 2:	Gain, EQ Hi, EQ Mid, EQ Low, Aux, Pan, Level	Gain, EQ Hi, EQ Mid, EQ Low, DFX, Pan, Level

Stereo Kanäle:

Stereo Line Eingangskanäle: 2 2

Stereo Line Eingangsanschlüsse:	2x 6,3 mm Stereoklinke (Lmono, R)	2x 6,3 mm Stereoklinke (Lmono, R)
Stereo Line Eingangstyp: Unbalanced	Unbalanced
Frequenzgang Stereo Line Eingang:	10 - 45.000Hz	10 - 45.000Hz
Verstärkungsbereich Stereo Line Eingang:	50dB 50dB
Kanalübersprechung:	62 dB	62 dB
THD Stereo Line Eingang:	0.0045% 0.0045%
Impedanz Stereo Line Eingang:	3,7kOhm 3,7kOhm
S/N Ratio Stereo Line Eingang:	116dB	116dB
Stereo Kanal Equalizer Höhen:	+/- 15dB @ 12kHz	+/- 15dB @ 12kHz
Stereo Kanal Equalizer Bässe:	+/- 15dB @ 80Hz	+/- 15dB @ 80Hz

AUX/Effekt Send Kanäle: 1 1
AUX/Effekt Send Anschlüsse: 6,3 mm Stereoklinke Unbalanced 6,3 mm Stereoklinke Unbalanced
Stereo AUX Return Kanäle: 1 1
Stereo AUX Return Anschlüsse: 2x 6,3 mm Stereoklinke 2x 6,3 mm Stereoklinke
Stereo 2 TK Ausgangskanal: 1x Stereo	1x Stereo
Stereo 2 TK Ausgangsanschlüsse:	2x RCA (Chinch)	2x RCA (Chinch)
Stereo 2 TK Eingangskanal:	1x Stereo	1x Stereo
Stereo 2 TK Eingangsanschlüsse:	2x RCA (Chinch)	2x RCA (Chinch)
Unsymmetrische Stereo Main-Ausgänge:	1 1
Unsymmetrische Stereo Main-Ausgangsanschlüsse:	2x 6,3 mm Stereoklinke Unbalanced	2x 6,3 mm Stereoklinke Unbalanced
Impedanz Unsymmetrische Stereo Main-Ausgänge:	120 Ohm	120 Ohm
Max. Pegel Unsymmetrische Stereo Main-Ausgänge:	20dBV	20dBV
Stereo Control Room Ausgänge:	1 1
Stereo Control Room Ausgangsanschlüsse:	2x 6,3 mm Klinke	2x 6,3 mm Klinke
Kopfhörerausgang:	1 1
Kopfhörerausgangsanschlüsse:	6,3 mm Stereoklinke	6,3 mm Stereoklinke
Minimale Kopfhörer-Impedanz:	30 Ohm	30 Ohm
Digitaler Effektprozessor:	n/a	Ja
Anzahl Presets:	n/a	16
Fußtasteranschluss DFX Mute:	n/a	6,3 mm Klinke (Fußtaster optional)
Bedienelemente Main-Section:	ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL, Phantom Power +48V, Main Mix, Power	DFX Presets, DFX Mute, DFX to Main, ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL, Phantom Power +48V, Main Mix, Power

Generelle Spezifikationen:

Anzeigeelemente:	Kanal-Peak, Power, Phantom Power, 2x 4-Segment Pegel-Anzeige	Kanal-Peak, Effekt-Peak, Power, Phantom Power, 2x 4-Segment Pegel-Anzeige
Stromversorgung:	18V DC / 1A, External PSU (im Lieferumfang)	18V DC / 1A, External PSU (im Lieferumfang)
Nutzungstemperaturbereich:	0°C to +45°C	0°C to +45°C
Nutzungsfeuchtigkeitsbereich:	10%rel - 80%rel	10%rel - 80%rel
Breite:	209mm	209mm
Höhe:	68mm	68mm
Tiefe:	260mm	260mm
Gewicht:	1,45kg	1,45kg
Weitere Eigenschaften:	Adapter für Mikrofonstativ-Montage optional (LDVIBZMSADAPTOR)	Adapter für Mikrofonstativ-Montage optional (LDVIBZMSADAPTOR)

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: www.adamhall.com/compliance/

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
