MANUALE UTENTE VIBZ 6 LD Systems

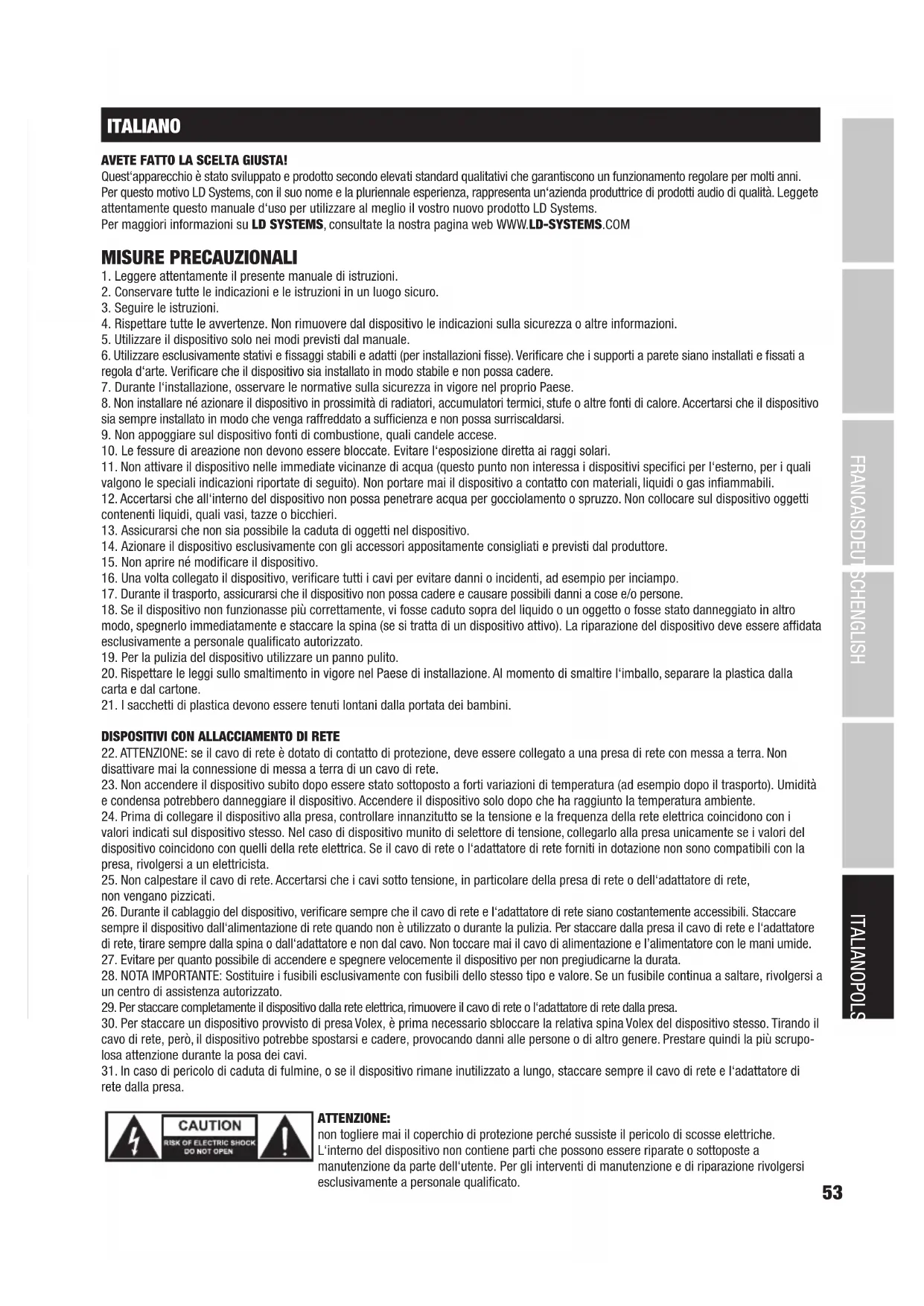

ITALIANO AVETE FATTO LA SCELTA GIUSTA! Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems. Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.

2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

5. Utilizzare il dispositivo solo nei modi previsti dal manuale.

6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d‘arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.

7. Durante l‘installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.

8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

10. Le fessure di areazione non devono essere bloccate. Evitare l‘esposizione diretta ai raggi solari.

11. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l‘esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili. 12. Accertarsi che all‘interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.

13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.

14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.

15. Non aprire né modificare il dispositivo.

16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.

17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.

18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.

19. Per la pulizia del dispositivo utilizzare un panno pulito.

20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l‘imballo, separare la plastica dalla carta e dal cartone.

21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

22. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete. 23. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente. 24. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l‘adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista. 25. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell‘adattatore di rete, non vengano pizzicati. 26. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l‘adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall‘alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l‘adattatore di rete, tirare sempre dalla spina o dall‘adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l’alimentatore con le mani umide.

27. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

28. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato. 29. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l‘adattatore di rete dalla presa. 30. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupo- losa attenzione durante la posa dei cavi. 31. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l‘adattatore di rete dalla presa. ATTENZIONE: non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L‘interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell‘utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.54 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all‘interno dell‘apparecchio che possono causare scosse elettriche. Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all’uso e alla manutenzione. Avvertimento! Questo simbolo indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l‘impiego. Dopo aver usato l‘apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla. ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI! Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all‘udito provocati da un’esposizione prolungata a un livello sonoro elevato: l‘utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all‘udito di artisti, collaboratori e spettatori. Evitare l‘esposizione prolungata a livelli sonori elevati, superiori a 90dB. INTRODUZIONE LDVIBZ6 - Mixer a 6 canali Il VIBZ6 è un mixer compatto a 6canali, ideale per artisti, piccoli complessi musicali, studi di registrazione amatoriali e installazioni fisse. Dispone di due ingressi microfono bilanciati con preamplificatori di qualità, alimentazione phantom ed equalizzatore a 3bande con intervallo di regolazione +/-15dB, due ingressi di linea stereo con equalizzatore a 2bande compatibili con mono e un loop effetti. La sezione master del VIBZ6 è dotata di un’uscita monitor regolabile e di una connessione per le cuffie. Il mixer è inoltre provvisto di ingres- si e uscite per i dispositivi di registrazione e riproduzione, è estremamente facile da utilizzare ed è particolarmente interessante per il suono caldo e differenziato. Per fissare l’alimentatore esterno, basta avvitarlo al mixer stesso. LDVIBZ6D - Mixer a 6 canali con dispositivo effetti digitale Il VIBZ6D è un mixer compatto a 6canali, ideale per artisti, piccoli complessi musicali, studi di registrazione amatoriali e installazioni fisse. Dispone di due ingressi microfono bilanciati con preamplificatori di qualità, alimentazione phantom ed equalizzatore a 3bande con intervallo di regolazione +/-15dB, due ingressi di linea stereo con equalizzatore a 2bande compatibili con mono e un loop effetti. La sezione master del VIBZ6D è dotata di un’uscita monitor regolabile, una connessione per le cuffie e 16preset di effetti digitali. Il mixer è inoltre provvisto di ingressi e uscite per i dispositivi di registrazione e riproduzione, è estremamente facile da utilizzare ed è particolarmente interessante per il suono caldo e differenziato. Per fissare l’alimentatore esterno, basta avvitarlo al mixer stesso.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

1. Verificare che il mixer e tutti i dispositivi da collegare siano spenti.

2. Collegare i dispositivi al mixer utilizzando i cavi adatti.

3. Posizionare al minimo la preamplificazione dei canali mono1 e 2, tutti i regolatori di livello LEVEL dei canali e il controllo MAIN MIX (tutto a sinistra). Portare i regolatori di tutti gli equalizzatori in posizione intermedia (si sente un clic). Posizionare al minimo i regolatori del volume dell’altoparlante attivo. Attivare l’alimentazione phantom +48V del mixer solo se si utilizza un microfono a condensatore. 4. Accendere i dispositivi nel seguente ordine: microfono e tastiera (o altri dispositivi di riproduzione), mixer e per ultimi gli altoparlanti attivi. 5. Posizionare i regolatori di guadagno dei canali mono in modo che il LED PEAK del canale corrispondente si accenda brevemente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d’ingresso (guadagno). 6. Canali 3/4 e 5/6: posizionare il livello d’uscita della tastiera (o altri dispositivi di riproduzione) in modo che il LED PEAK del canale corrispondente si accenda brevemente solo se il segnale presente raggiunge picchi di livello. Evitare che il LED PEAK rimanga acceso. 7. Portare il regolatore di livello (LEVEL) dei canali utilizzati e del canale di missaggio (MAIN MIX) approssimativamente sulla posizione “ore 3”. 8. Con segnale presente (ad esempio lingua, canto, tastiera) aumentare ora il volume degli altoparlanti attivi portandolo al livello desiderato. 9. Ora è possibile eseguire la regolazione fine desiderata impostando i rapporti di volume dei canali e utilizzando l’equalizzatore e il dispositivo effetti (solo modello LDVIBZ6D). NOTA: Per spegnere i dispositivi, ricordare che si deve innanzitutto impostare al minimo il volume degli altoparlanti attivi, spegnerli e successivamente spegnere il mixer e i dispositivi collegati. Altoparlante attivo Tastiera elettrica Microfono Altoparlante attivo56 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

Ingressi bilanciati dei canali mono1 e 2 con prese XLR a 3poli per il collegamento di microfoni. Per azionare i microfoni a condensatore è possibile applicare un’alimentazione phantom 48V sul pin centrale delle prese XLR (37). Prima di inserire o disinserire i microfoni, impostare al minimo (tutto a sinistra) il regolatore di guadagno (3) e attivare l’alimentazione phantom solo dopo aver collegato un microfono o disattivarla prima di disinserirlo.

Ingressi bilanciati dei canali mono1 e 2 con presa jack da 6,3mm per collegare un dispositivo di riproduzione con livello di linea. Prima di collegare o scollegare i cavi della presa, posizionare al minimo (tutto a sinistra) il regolatore del guadagno (3).

GAIN CANALI 1/2 Regolazione della preamplificazione dell’ingresso del microfono da 0 a 50dB e la sensibilità dell’ingresso di linea da +15 a -35dBu. Posi- zionare il regolatori di guadagno in modo che il LED PEAK del canale corrispondente si accenda brevemente solo se il segnale presente rag- giunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d’ingresso ovvero la sensibilità d’ingresso.

Equalizzatore acuti dei canali 1 e 2 (12kHz, +/-15dB). Ruotare a sinistra per abbassare gli alti e a destra per alzarli. In posizione intermedia (si sente un clic), l’equalizzatore è disattivato.

Equalizzatore medi dei canali 1 e 2 (2,5kHz, +/-15dB). Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione interme- dia (si sente un clic), l’equalizzatore è disattivato.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

Equalizzatore bassi dei canali 1 e 2 (80Hz, +/-15dB). Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un clic), l’equalizzatore è disattivato.

Regolatore di livello per il missaggio del segnale dei canali1 e 2 sul dispositivo interno di effetti digitali (solo LDVIBZ6D) o su un dispositivo effetti esterno. Il loop effetti rileva il segnale post-fader; in pratica, il segnale dipende dal regolatore di livello di ciascun canale. Utilizzare l’uscita di linea AUX SEND (36) per inviare il segnale a un dispositivo effetti esterno.

Utilizzare il regolatore Panorama per impostare il segnale del canale corrispondente nel campo stereo del segnale generale (posizione centrale = percezione del segnale al centro del campo stereo).

Se il LED PEAK si accende in rosso, l’ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il regolatore di guada- gno (3) in modo che il LED PEAK si accenda brevemente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d’ingresso ovvero la sensibilità d’ingresso.

LEVEL CANALI 1/2 Regolatore di livello per i canali1 e 2. Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

Ingressi non bilanciati dei canali stereo3/4 e 5/6 con prese jack da 6,3mm per collegare dispositivi di riproduzione con livello di linea (ad esempio tastiera). Se viene occupata unicamente la presa d’ingresso a sinistra (L), il canale funziona come mono.

Equalizzatore acuti dei canali 3/4 e 5/6 (12kHz, +/-15dB). Ruotare a sinistra per abbassare gli alti e a destra per alzarli. In posizione intermedia (si sente un clic), l’equalizzatore è disattivato.

Equalizzatore bassi dei canali 3/4 e 5/6 (80Hz, +/-15dB). Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione inter- media (si sente un clic), l’equalizzatore è disattivato.

Regolatore di livello per il missaggio del segnale dei canali3/4 e 5/6 sul dispositivo interno di effetti digitali (solo LDVIBZ6D) o su un dispositivo effetti esterno. Il loop effetti rileva il segnale post-fader; in pratica, il segnale dipende dal regolatore di livello di ciascun canale. Utilizzare l’uscita di linea AUX SEND (36) per inviare il segnale a un dispositivo effetti esterno.

Il controllo BALANCE consente di impostare il rapporto del volume tra la percentuale sinistra e destra del segnale stereo presente. Se solo la presa sinistra L (MONO) dell’ingresso è occupata, il regolatore funge da regolatore Panorama.

Se il LED PEAK si accende in rosso, l’ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il livello di uscita del dispositivo di riproduzione in modo che il LED PEAK si accenda brevemente solo se il segnale presente raggiunge picchi di livello. Evitare che il LED PEAK rimanga acceso.

Regolatore di livello per i canali 3/4 e 5/6. Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

DFX PRESETS (SOLO IL MODELLO LDVIBZ6D) Sono disponibili 16preset effetti. Utilizzare la manopola per selezionare un preset a piacere.58 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

DFX TO MAIN (SOLO IL MODELLO LDVIBZ6D) Regolatore di livello per il missaggio del segnale effetti del dispositivo interno effetti sul canale di missaggio MAIN MIX. Ruotando verso sinistra si abbassa il volume effetti, verso destra si alza.

LED PEAK DFX (SOLO IL MODELLO LDVIBZ6D) Se il LED PEAK si accende in rosso, l’ingresso del dispositivo interno effetti funziona al limite di distorsione. Posizionare il regolatore di livello di invio effetti dei canali di ingresso (7, 14) in modo che il LED PEAK si accenda brevemente solo se il segnale presente raggiunge picchi di livello.

DFX MUTE (SOLO IL MODELLO LDVIBZ6D) Per silenziare il dispositivo interno effetti, premere brevemente il tasto MUTE DFX (premere di nuovo per disattivare la funzione). Se la funzione di silenziamento è attiva, il LED PEAK DFX resta acceso.

DFX MUTE FOOTSWITCH (SOLO IL MODELLO LDVIBZ6D) Presa jack da 6,3mm per la connessione di un interruttore a pedale che consente di attivare e disattivare a distanza la funzione di silenzia- mento del dispositivo effetti (pedale opzionale).

LISTA EFFETTI (SOLO IL MODELLO LDVIBZ6D) Lista dei programmi effetti del dispositivo effetti interno.

Ingresso di linea stereo non bilanciato con prese jack da 6,3mm per la connessione di un dispositivo effetti esterno (ingresso sinistro= MONO) o di altro dispositivo di riproduzione di livello di linea. Utilizzare la presa jack AUX SEND per inviare il segnale a un dispositivo effetti esterno. Utilizzando la presa jack AUX SEND il dispositivo effetti interno (solo modello LDVIBZ6D) si disattiva automaticamente e quindi non è utilizzabile.

ST RETURN Regolatore di livello dell’ingresso di linea stereo ST RETURN (24). Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

PHONES Connessione delle cuffie con presa jack da 6,3mm stereo. Uscita del segnale del canale di missaggio MAIN MIX. Il volume si imposta con il regolatore di livello PHONES/CTRL (28) ed è indipendente dall’impostazione di volume MAIN MIX. Utilizzare cuffie con un’impedenza minima di 30ohm e assicurarsi che il volume si mantenga a un livello piacevole per evitare danni auditivi causati da rumori forti.

Uscita di linea stereo non bilanciata con prese jack da 6,3mm per il collegamento di monitor attivi ecc. Uscita del segnale del canale di missag- gio MAIN MIX. Il volume si imposta con il regolatore di livello PHONES/CTRL (28) ed è indipendente dall’impostazione di volume MAIN MIX.

PHONES/CTRL Regolatore di livello per l’uscita di linea stereo CTRL OUT (27) e l’uscita cuffie PHONES (26). Soprattutto quando si usano le cuffie, assicu- rarsi che il volume si mantenga a un livello piacevole per evitare danni auditivi causati da rumori forti.

2 TK IN Ingresso di linea stereo non bilanciato con prese RCA per il collegamento di un dispositivo di riproduzione con livello di linea (come lettore MP3).

Regolatore di livello dell’ingresso di linea stereo 2TK IN (29). Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

Questo commutatore consente di instradare, a scelta, il segnale presente sull’ingresso di linea stereo 2TK IN sull’uscita di linea stereo MAIN MIX OUT (posizione non premuta TO MAIN), sull’uscita di linea stereo CTRL OUT o sull’uscita delle cuffie PHONES (posizione premuta TO CTRL).

Uscita di linea stereo non bilanciata con prese jack da 6,3mm per il collegamento di un impianto di diffusione acustica. Uscita del segnale di missaggio del mixer.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

2 TK OUT Uscita di linea stereo non bilanciata con prese RCA per il collegamento di un dispositivo di registrazione (ad esempio laptop). Uscita del segnale di missaggio del mixer.

MAIN MIX Regolatore di livello per le uscite di linea stereo MAIN MIX OUT (32) e 2TK OUT (33). Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza. Prima di attivare l’impianto di diffusione collegato, posizionare il regolatore di livello al minimo (tutto a sinistra).

OUTPUT LEVEL Indicatore di livello a LED a 4segmenti per la visualizzazione del livello nel canale di missaggio stereo. Per evitare distorsioni, ridurre il livello di uscita non appena il LED CLIP rosso si accende.

AUX SEND Uscita di linea mono non bilanciata con presa jack da 6,3mm per l’invio del segnale a un dispositivo effetti esterno (POST-Fader). LDVI- BZ6D: Utilizzando la presa jack AUX SEND, il dispositivo effetti interno si disattiva automaticamente e quindi non è utilizzabile.

Alimentazione phantom +48V per i microfoni a condensatore senza polarizzazione. Per attivare l’alimentazione phantom degli ingressi di microfono XLR, posizionare l’interruttore su ON (il LED rosso si accende); per disattivarla posizionarlo su OFF (il LED rosso si spegne). Attivare l’alimentazione phantom solo dopo aver collegato un microfono e disattivarla prima di scollegarlo; prima di effettuare qualsiasi cambiamento, posizionare al minimo il regolatore di livello dei canali MONO1 e 2 (tutto a sinistra).

Presa di bassa tensione avvitabile per l’alimentazione elettrica del mixer. Utilizzare unicamente l’alimentatore AC fornito in dotazione per evitare che il mixer si danneggi. Accendere il mixer solo dopo aver collegato l’alimentatore alla rete elettrica e la presa a bassa tensione. La tensione di rete dell’erogatore di corrente e la tensione primaria dell’alimentatore devono corrispondere.

Interruttore di accensione/spegnimento dell’alimentazione elettrica del mixer.

LED POWER Il LED POWER si accende non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso. Nota: sulla parte inferiore del dispositivo si trova un punto di montaggio per l’adattatore dello stativo del microfono LDVIBZMSADAPTOR (opzionale). LDVIBZMSADAPTOR60 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DATI TECNICI Nome del modello: LDVIBZ6 LDVIBZ6D Tipo di prodotto: Mixer analogico Mixer analogico Tipo: Registrazione live/home Registrazione live/home Numero di canali: 6 6 Canali mono: Canali di ingresso mono di microfono/linea: 2 2 Connessioni di ingresso mono di microfono/ linea: Jack stereo da 6,3 mm, XLR Jack stereo da 6,3 mm, XLR Tipo di ingresso mono di microfono: Bilanciato elettronicamente, tecnologia discreta Bilanciato elettronicamente, tecnologia discreta Risposta in frequenza ingresso mono di microfono:

10 - 45.000 Hz 10 - 45.000 Hz

Intervallo di amplificazione ingresso mono di microfono: 50 dB 50 dB Diafonia tra canali: 62 dB 62 dB THD dell'ingresso mono di microfono: 0,0058% 0,0058% Impedenza dell'ingresso mono di micro- fono: 4 kOhm 4 kOhm Rapporto segnale/rumore dell'ingresso mono di microfono: 113 dB 113 dB Tipo di ingresso mono di linea: Bilanciato elettronicamente, tecnologia discreta Bilanciato elettronicamente, tecnologia discreta Intervallo di amplificazione ingresso mono di linea: 50 dB 50 dB THD di ingresso mono di linea: 0,0045% 0,0045% Impedenza di ingresso mono di linea: 21 kOhm 21 kOhm Rapporto segnale/rumore dell'ingresso mono di linea: 116 dB 116 dB Equalizzatore degli acuti del canale mono: +/-15 dB a 12 kHz +/-15 dB a 12 kHz Equalizzatore dei medi del canale mono: +/-15 dB a 2,5 kHz +/-15 dB a 2,5 kHz Equalizzatore dei bassi del canale mono: +/-15 dB a 80 Hz +/-15 dB a 80 Hz Alimentazione phantom: +48 V DC attivabile su ingressi XLR +48 V DC attivabile su ingressi XLR Elementi di comando canale 1 e 2: Gain, EQ Hi, EQ Mid, EQ Low, Aux, Pan, Level Gain, EQ Hi, EQ Mid, EQ Low, DFX, Pan, Level Canali stereo: Canali di ingresso stereo di linea: 2 2 Connessioni di ingresso stereo di linea: 2 prese jack stereo da 6,3 mm (Lmono, R) 2 prese jack stereo da 6,3 mm (Lmono, R) Tipo di ingresso stereo di linea: Non bilanciato Non bilanciato Risposta in frequenza ingresso stereo di linea:

10 - 45.000 Hz 10 - 45.000 Hz

Intervallo di amplificazione ingresso stereo di linea: 50 dB 50 dB Diafonia tra canali: 62 dB 62 dB THD ingresso stereo di linea: 0,0045% 0,0045% Impedenza di ingresso stereo di linea: 3,7 kOhm 3,7 kOhm Rapporto segnale/rumore dell'ingresso stereo di linea: 116 dB 116 dB Equalizzatore degli acuti del canale stereo: +/-15 dB a 12 kHz +/-15 dB a 12 kHz Equalizzatore dei bassi del canale stereo: +/-15 dB a 80 Hz +/-15 dB a 80 Hz Elementi di comando canale 3/4 - 5/6: EQ Hi, EQ Low, Aux, Bal, Level EQ Hi, EQ Low, DFX, Bal, Level Sezione principale: Canali di invio effetti/AUX: 1 1ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

Connessioni di invio effetti/AUX: Jack stereo da 6,3 mm non bilanciato Jack stereo da 6,3 mm non bilanciato Canali di ritorno AUX stereo: 1 1 Connessioni di ritorno AUX stereo: 2 jack stereo da 6,3 mm 2 jack stereo da 6,3 mm Canale di uscita stereo 2 TK: 1 stereo 1 stereo Connessioni di uscita stereo 2 TK: 2 RCA (Cinch) 2 RCA (Cinch) Canale di ingresso stereo 2 TK: 1 stereo 1 stereo Connessioni di ingresso stereo 2 TK: 2 RCA (Cinch) 2 RCA (Cinch) Uscite stereo principali non bilanciate: 1 1 Connessioni di uscita stereo principali non bilanciati: 2 jack stereo da 6,3 mm non bilanciati 2 jack stereo da 6,3 mm non bilanciati Impedenza uscite stereo principali non bilanciate: 120 ohm 120 ohm Livello max uscite stereo principali non bilanciate: 20 dBV 20 dBV Uscite stereo di monitoraggio: 1 1 Connessioni di uscita stereo di monito- raggio: 2 jack da 6,3 mm 2 jack da 6,3 mm Uscita cuffie: 1 1 Connessioni di uscita cuffie: Jack stereo da 6,3 mm Jack stereo da 6,3 mm Impedenza minima cuffie: 30 ohm 30 ohm Processore effetti digitale: n/d Sì Numero preset: n/d 16 Connessioni pedale DFX Mute: n/d Jack da 6,3mm (pedale opzionale) Elementi di comando sezione principale: ST Return, 2 TK In, 2 TK In To Main/To CTRL, Phones/CTRL, Phantom Power +48V, Main Mix, Power DFX Presets, DFX Mute, DFX to Main, ST Return, 2TK In, 2TK In To Main/To CTRL, Phones/CTRL, Phantom Power +48V, Main Mix, Power Specifiche generali: Indicatori: Picco canale, accensione, alimentazione phantom, 2indicatori di livello a LED a 4segmenti Picco canale, picco effetto, accensione, alimentazione phantom, 2indicatori di livello a LED a 4segmenti Alimentazione: Adattatore esterno 18V DC / 1A (in dotazione) Adattatore esterno 18V DC / 1A (in dotazione) Intervallo di temperatura di utilizzo: Da 0 °C a +45 °C Da 0 °C a +45 °C Intervallo di umidità di utilizzo: 10% rel - 80% rel 10% rel - 80% rel Larghezza: 209 mm 209 mm Altezza: 68 mm 68 mm Profondità: 260 mm 260 mm Peso: 1,45 kg 1,45 kg Altre caratteristiche: Adattatore opzionale per lo stativo del micro- fono (LDVIBZMSADAPTOR) Adattatore opzionale per lo stativo del micro- fono (LDVIBZMSADAPTOR)62 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell‘Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l‘apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell‘ottica dell‘incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali. CONFORMITÀ CE Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente): Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017 Direttiva bassa tensione (2014/35/CE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) La dichiarazione di conformità completa è reperibile al sito www.adamhall.com. Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHIARAZIONE CE DI CONFORMITÀ

Adam Hall GmbH dichiara che questo tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Indirizzo Internet: www.adamhall.com/compliance/ Con riserva di errori tipografici e di stampa, modifiche tecniche o di altro tipo.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH 63Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Tel. [phone] | Fax [phone] web : www.adamhall.com | e-mail : [e-mail]
