Caractéristiques	Détails
Type d'appareil	Nettoyeur de sol
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Électrique
Utilisation	Pour le nettoyage des sols durs
Capacité du réservoir	Non spécifiée
Accessoires inclus	Non spécifiés
Maintenance	Nettoyage régulier des brosses et filtres
Sécurité	Utiliser uniquement selon les instructions du fabricant
Garantie	Non spécifiée
Informations supplémentaires	Vérifier la compatibilité avec les surfaces à nettoyer

FOIRE AUX QUESTIONS - WR 100 Kärcher

Comment démarrer le Kärcher WR 100 ?

Pour démarrer le Kärcher WR 100, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Comment nettoyer le réservoir d'eau ?

Pour nettoyer le réservoir d'eau, débranchez l'appareil, retirez le réservoir et rincez-le à l'eau claire. Utilisez un chiffon doux pour enlever les résidus.

Que faire si le Kärcher WR 100 ne fonctionne pas ?

Vérifiez que l'appareil est correctement branché, que le réservoir d'eau est plein et que le bouton d'alimentation est activé. Si le problème persiste, consultez le manuel d'utilisation pour un dépannage plus approfondi.

Comment changer le filtre du Kärcher WR 100 ?

Pour changer le filtre, ouvrez le compartiment du filtre, retirez l'ancien filtre et insérez le nouveau en vous assurant qu'il est bien fixé.

Puis-je utiliser le Kärcher WR 100 sur toutes les surfaces ?

Le Kärcher WR 100 est conçu pour être utilisé sur des surfaces dures et lisses. Évitez de l'utiliser sur des surfaces rugueuses ou poreuses qui pourraient l'endommager.

Quelle est la capacité du réservoir d'eau ?

Le réservoir d'eau du Kärcher WR 100 a une capacité de 1,5 litre.

Comment stocker le Kärcher WR 100 correctement ?

Pour stocker le Kärcher WR 100, videz le réservoir d'eau, nettoyez l'appareil et rangez-le dans un endroit sec et frais, à l'abri de l'humidité.

Le Kärcher WR 100 est-il garanti ?

Oui, le Kärcher WR 100 est généralement couvert par une garantie de 2 ans. Vérifiez les détails de la garantie dans le manuel d'utilisation ou auprès de votre revendeur.

MODE D'EMPLOI WR 100 Kärcher

Lire ce manuel d'utilisation original avant la première utilisation

de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

Table des matières

Niveaux de danger..... FR 1

Consignes de sécurité..... FR 1

Protection de l'environnement FR 1

Utilisation conforme..... FR 1

Éléments de l'appareil...... FR 2

Limitation de débit......... FR 2

Rampe de pulvérisation..... FR 2

Monter la rampe de pulvérisation........................................................................................

Monter le châssis (WR 50) FR 3

Fonctionnement... FR 3

Affichage de la température FR 3

Désherbage.... FR 4

Mise hors service.... FR 4

Entretien FR 4

Transport. FR 4

Accessoires et pièces de rechange.... FR 4

Caractéristiques techniques. FR 4

Niveaux de danger

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

Avertissement

Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

Précaution

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

Attention

Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.

Consignes de sécurité

Risque de blessure ! Il est interdit d'effectuer des modifications sur l'appareil.

Des jets d'eau brûlante peuvent être dangereux en cas d'utilisation non conforme. Le jet ne doit pas être dirigé sur des personnes, des animaux, des installations électriques actives ni sur le nettoyeur haute pression utilisés.

Avertissement

Risque de brûlure provoqué par les surfaces chaudes et risque d'ébouillantage !

Porter des gants de protection et des lunettes protectrices lors de l'utilisation de l'appareil.

Observez les consignes de sécurité de votre nettoyeur haute pression.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter emballages dans les ordures ména-à, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables, lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Utilisation conforme

L'appareil est conçu pour éliminer les mauvaises herbes à l'aide d'un nettoyeur haute pression.

L'eau chaude (max. 100 °C) est aspergée sans pression sur les plantes par les buses de la rampe de pulvérisation.

Toute autre utilisation n'est pas autorisée.

Pour les illustrations, voir la page de garde

1 Fermeture 2 Vis de la poignée étoile 3 Support de la rampe de pulvérisation 4 Châssis (WR 50) 5 Rampe de pulvérisation 6 Buses de la rampe de pulvérisation 7 Affichage de température

Limitation de débit

Pour garantir une température élevée constante (au-delà de 90°C) de l'eau, il faut insérer une buse « Power » dans le raccord à vis de la barre de pulvérisation pour limiter le débit.

Remarque

La buse « Power » nécessaire est adaptée au nettoyeur haute pression correspondant et doit être commandée séparément.

Eau chaude nettoyeur haute pression	Référence Buse « Power »
HDS 6/14 C 2.113-070.0
HDS 6/14-4 C 2.113-070.0
HDS 7/12-4 M 2.113-006.0
HDS 7/16 C 2.113-041.0
HDS 8/17 C 2.113-071.0
HDS 8/18-4 C 2.113-071.0
HDS 8/18-4 M 2.113-071.0
HDS 9/18-4 M 2.113-005.0
HDS 10/20-4 M 2.113-021.0
HDS 12/18-4 S 2.113-010.0
HDS 13/20-4 S 2.113-025.0
HDS 1000 De 2.113-071.0
HDS 1000 Be	2.113-071.0
HDS 13/20 DeTr.1	2.113-026.0
HDS 17/20 DeTr.1	2.113-026.0

Remarque : Les buses « Power » pour les nettoyeurs haute pression eau chaude non mentionnés ici doivent être demandées auprès du partenaire de service après-vente.

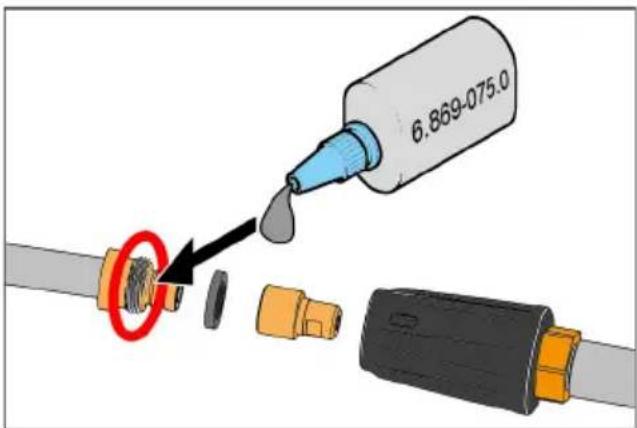

Monter la rampe de pulvérisation

→ Pousser la buse « Power » dans le raccord à vis. → Insérer un joint d'étanchéité entre la buse « Power » et la lance.

→ Appliquer la colle pour métaux 6.867-075.0 (fournie) sur le filetage du tuyau de pulvérisation.

→ Visser la rampe de pulvérisation sur le tube de lance.

Remarque

Tenir compte du temps de séchage de la colle pour métaux !

Remarque

Le raccord ne doit plus être desserré après que la colle ait durci.

Les ouvertures de la rampe de pulvérisation ne doivent pas être orientées vers l'avant mais tournées vers le bas.

Remarque

Si nécessaire, le WR 50 peut être équipé du châssis.

Pousser la rampe de pulvérisation dans le support du châssis.

Remarque

Régler l'écart entre la rampe de pulvérisation et la surface au niveau du support (env. 50 à 100 mm au-dessus de la surface).

→ Desserrer la vis de la poignée étoile.

→ Poussez la rampe de pulvérisation dans le support.

→ Serrer les vis à poignée en étoile.

Avertissement

Risque de brûlure ! La rampe de pulvérisation doit être montée de telle sorte que les ouvertures de sortie soient tournées vers le bas.

Le jet d'eau ne doit pas être dirigé sur des personnes ou des animaux.

Ne pas saisir la WR 20 / WR 50 / WR 100 en cours de fonctionnement, ni mettre la main dans les jets d'eau.

→ Régler l'interrupteur principal du nettoyeur haute pression sur 98 °C max.

→ Si existant, régler le régulateur Servo Control au maximum.

Remarque

Selon le nettoyeur haute pression utilisé, le délai de réchauffement varie entre 2 et 5 minutes.

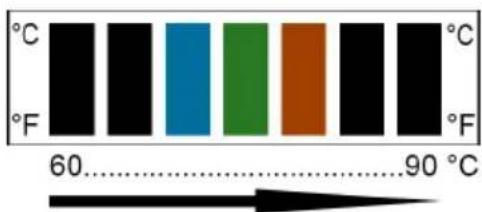

Affichage de la température

L'affichage de température indique quand la température de l'eau nécessaire est atteinte.

°C °F 60....90 °C

→ Démarrer le nettoyeur haute pression et tirer le levier du pistolet haute pression.

→ Attendre que de l'eau chaude sorte de la rampe de pulvérisation.

L'affichage de température se modifie lorsque la température de l'eau augmente.

Les champs indicateurs changent de gauche à droite, la couleur passe du noir au brun.

Lorsque la barre de droite prend la couleur verte, l'appareil est prêt à fonctionner.

Désherbage

Passer la rampe de pulvérisation lentement au-dessus des mauvaises herbes. Au besoin, répéter l'opération plusieurs fois.

Remarque

Le dispositif fonctionne de manière optimale lorsque l'eau brûlante sort quasi sans pression avec formation d'une légère vapeur.

Avertissement

Risque de brûlures ! Laisser refroidir la WR 20 / WR 50 / WR 100 avant de la démonter.

Après utilisation, faire fonctionner la rampe de pulvérisation pendant 2 minutes avec de l'eau froide pour la refroidir. Si besoin, rincer la rampe de pulvérisation et le châssis (WR 50 / WR 100) à l'eau claire.

Entretien

Mettre l'appareil à l'abri du gel. Retirer les salissures, la terre et les résidus végétaux du châssis (WR 50 / WR 100). Vérifier régulièrement que les buses de la rampe de pulvérisation ne sont pas obturées.

Transport

Respecter le poids de l'appareil lors du transport.

Entreposage

■ Tenir compte du poids de l'appareil lors du stockage. ■ Conserver l'appareil dans un lieu à l'abri du gel.

De la vapeur sort de la rampe de pulvérisation :

Baisser la température du nettoyeur haute pression.

L'eau sort à trop haute pression :

→ Monter la buse « Power » dans le raccord à vis. → Sélectionner une buse « Power » adaptée (voir tableau).

Le nettoyeur haute pression s'éteint / le brûleur du nettoyeur haute pression ne démarre pas :

Vérifier régulièrement que les buses de la rampe de pulvérisation ne sont pas encrassées.

Les roues du châssis (WR 50 / WR 100) ne tournent plus :

Vérifier l'encrassement de l'essieu et des paliers des roues.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.

Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.karcher.com.

Caractéristiques techniques

	WR 20 WR	50 WR 100
Largeur de travail 200 mm 500mm 1 000 mm
Température d'admission min. 90 °C
Température d'alimentation max. 100 °C
Quantité d'admission l/min 5,8 - 8,3 8,3	- 16,7	- 16,7
Poids (kg)	0,3	2,2	1,2
