MANUAL DE USUARIO WR 100 Kärcher
Antes del primer uso de su aparato, lea este manual original,
actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.
Índice de contenidos
Niveles de peligro ..... ES 1
Indicaciones de seguridad ... ES 1
Protección del medio ambiente ES 1
Uso previsto ..... ES 1
Elementos del aparato ..... ES 2
Limitación de caudal ..... ES 2
Barra pulverizadora..... ES 2
Montar la barra pulverizadora....ES 2
Montar el chasis (WR 50) ES 3
Funcionamiento ES 3
Piloto luminoso temperatura ES 3
Eliminación de malas hier- bas. ES 4
Puesta fuera de servicio ..... ES 4
Cuidado del aparato ..... ES 4
Transporte.... ES 4
Almacenamiento ..... ES 4
Ayuda en caso de avería .... ES 4
Accesorios y piezas de repuestoES 4
Datos técnicos ES 4
Niveles de peligro
⚠️ PELIGRO
Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte.
ADVERTENCIA
Aviso sobre una situación propablemente peligrosa que puede provocar lesiones corporales graves o la muerte.
△PRECAUCIÓN
Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.
CUIDADO
Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.
Indicaciones de seguridad
⚠️ PELIGRO
¡Peligro de lesiones! No se debe efectuar ningún tipo de modificación en el aparato.
⚠️ PELIGRO
Los chorros de agua caliente pueden ser peligrosos si se usan indebidamente. No dirigir el chorro hacia personas, animales o equipamiento eléctrico activo, ni apuntar hacia la propia limpiadora de alta presión.
ADVERTENCIA
¡Peligro de quemaduras y escaldaduras por superficies calientes!
Usar guantes de protección y gafas de seguridad al trabajar con el equipo.
Tenga en cuenta las indicaciones de seguridad de su limpiadora a alta presión.
Protección del medio ambiente
Los materiales de embalaje son reciclables. Por favor, no tire el embalaje
a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.
Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprove-
chamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.
Indicaciones sobre ingredientes (REACH)
Encontrará información actual sobre los ingredientes en:
El equipo está destinado a eliminar las malas hierbas en combinación con una limpiadora de alta presión de agua caliente.
El agua caliente (máx. 100 °C) se aplica sin presión en las plantas a través de las boquillas de la barra pulverizadora.
No está permitido otro uso.
Elementos del aparato
Ilustración vése la contraportada
1 unión roscada
2 Tornillo de estrella
3 Soporte barra pulverizadora
4 Chasis (WR 50)
5 Barra pulverizadora
6 Boquillas de la barra pulverizadora
7 Indicación de temperatura
Limitación de caudal
Para garantizar que la temperatura siempre sea igual de alta (superior a 90 °C), se debe colocar una boquilla de alto rendimiento en la atornilladura de la barra pulverizadora para limitar el caudal.
Aviso
La boquilla de alto rendimiento necesaria está adaptada a la limpiadora a alta presión correspondiente y se tiene que pedir por separado.
| Limpiador de alta presión con agua caliente | Referencia de pedido Boquilla de alto rendimiento |
| HDS 6/14 C 2.113-070.0 | |
| HDS 6/14-4 C 2.113-070.0 | |
| HDS 7/12-4 M 2.113-006.0 | |
| HDS 7/16 C 2.113-041.0 | |
| HDS 8/17 C 2.113-071.0 | |
| HDS 8/18-4 C 2.113-071.0 | |
| HDS 8/18-4 M 2.113-071.0 | |
| HDS 9/18-4 M 2.113-005.0 | |
| HDS 10/20-4 M 2.113-021.0 | |
| HDS 12/18-4 S 2.113-010.0 | |
| HDS 13/20-4 S 2.113-025.0 | |
| HDS 1000 De 2.113-071.0 | |
| HDS 1000 Be 2.113-071.0 | |
| HDS 13/20 DeTr.1 2.113 | -026.0 |
| HDS 17/20 DeTr.1 2.113 | -026.0 |
Aviso: las boquillas de alto rendimiento para limpiadoras de alta presión de agua caliente que no se indiquen en este documento tendrán que consultarse con el servicio técnico autorizado.
Barra pulverizadora

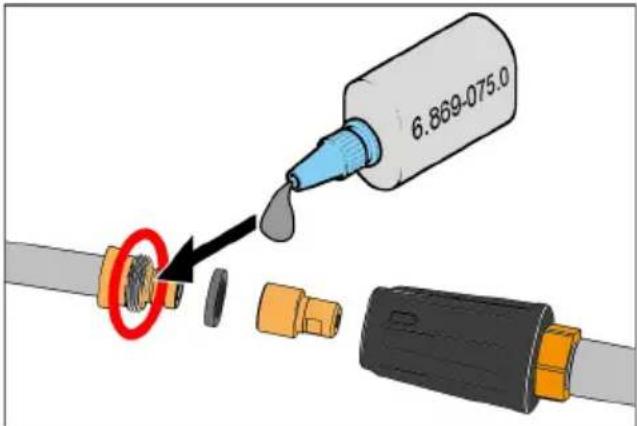

Montar la barra pulverizadora
→ Deslizar la boquilla de alto rendimiento en la atornilladura.
→ Colocar el anillo obturador entre la boquilla de alto rendimiento y el tubo pulverizador.
→ Aplicar pegamento para metales 6.867-075.0 (adjunto) en la rosca del tubo pulverizador.
→ Enroscar la barra pulverizadora en el tubo pulverizador.
Aviso
Respetar el tiempo de secado del pegamento para metales.
Aviso
La conexión no se debe soltar más una vez se haya endurecido el pegamento para metales.
Las aberturas de la barra pulverizadora no deben apuntar hacia delante, sino que deben estar orientadas hacia abajo.
Montar el chasis (WR 50)
Aviso
Si es necesario, el WR 50 se puede equipar con el chasis.
→ Introducir la barra pulverizadora en el soporte del chasis.
Aviso

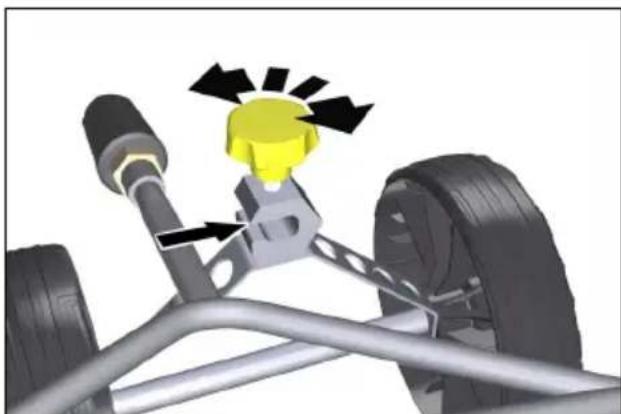

Ajustar la distancia de la barra pulverizadora con respecto a la superficie en el soporte (aprox. 50 mm - 100 mm por encima de la superficie).
→ Aflojar el tornillo de estrella.
→ Desplazar la barra pulverizadora en el soporte.
→ Apretar el tornillo en estrella.
Funcionamiento
ADVERTENCIA
¡Peligro de quemaduras! La barra pulverizadora debe montarse de forma que las aberturas de salida apunten hacia abajo. No dirigir el chorro de agua a personas ni animales.
Durante el funcionamiento, no tocar WR 20/WR 50/WR 100 o agarrar en el chorro de agua.
→ Ajustar el interruptor del aparato en la limpiadora de alta presión a 98 °C como máximo.
→ Si está disponible, ajustar al máximo el regulador de servocontrol.
Aviso
Dependiendo de la limpiadora de alta presión utilizada, el tiempo de calentamiento oscila entre 2 y 5 minutos.
Piloto luminoso temperatura
La indicación de temperatura informa de cuando se alcanza la temperatura del agua necesaria.
→ Esperar a que salga agua caliente por la barra pulverizadora.
→ La indicación de temperatura se modifica con una temperatura del agua en aumento.
Los campos de indicación cambian de color de izquierda a derecha, de negro a marrón.
→ Si las barras del extremo derecho están en verde, el equipo está listo para el funcionamiento.
Eliminación de malas hierbas
→ Pasar lentamente la barra pulverizadora por encima de las malas hierbas.
→ Si es necesario, repetir el proceso varias veces.
Aviso
El efecto perfecto se consigue cuando el agua caliente sale casi sin presión con una formación leve de vapor.
Puesta fuera de servicio
ADVERTENCIA
Peligro de quemaduras Dejar enfriar WR20 / WR 50 / WR 100 antes del desmontaje.
→ Tras el funcionamiento, utilizar el aparato con agua fría durante 2 minutos para que se enfríe.
→ En caso necesario, enjuagar las barras de pulverización y el chasis (WR 50 / WR 100) con agua limpia.
Cuidado del aparato
→ Proteger el aparato de las heladas.
→ Limpiar la suciedad del chasis (WR 50 / WR 100), la toma de tierra y los restos de plantas
→ Comprobar regularmente si las boquillas de la barra pulverizadora están obstruidas.
Transporte
Respetar el peso del aparato para el transporte.
Almacenamiento
■ Respetar el peso del aparato en el almacenamiento.
■ Coloque el aparato en un lugar a salvo de las heladas.
Ayuda en caso de avería
Sale vapor por la barra pulverizadora:
→ Reducir el ajuste de temperatura de la limpiadora de alta presión.
El agua sale con demasiada presión:
→ Montar la boquilla de alto rendimiento en la atornilladura.
→ Seleccionar una boquilla de alto rendimiento adecuada (ver tabla).
La limpiadora de alta presión se desconecta/el quemador de la limpiadora de alta presión no arranca:
→ Comprobar si las boquillas de la barra pulverizadora están sucias.
→ Comprobar si las boquillas de la barra pulverizadora presentan calcificación.
No deje girar las ruedas del chasis (WR 50 / WR 100):
→ Comprobar si el eje y el rodamiento de la rueda están sucios.
Accesorios y piezas de repuesto
Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo. Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.
Datos técnicos
| WR 20 WR | 50 WR 100 | ||
| Anchura de trabajo 200 mm 500 mm 100 mm | |||
| Temperatura de entrada mín. 90 °C | |||
| Temperatura de entrada, máx. 100 °C | |||
| Volumen de entrada l/min 5,8 - 8,3 8,3 - 16,7 8,3 - 16,7 | |||
| Peso (kg) | 0,3 | 2,2 | 1,2 |
