BRUKSANVISNING WR 100 Kärcher

Miljøbeskyttelse .... DA 1

Ukrudtsfjernelse ..... DA 4

Ud-af-drifttagning ..... DA 4

Pleje DA 4

Transport. DA 4

Opbevaring DA 4

Hjælp ved fejl DA 4

Tilbehør og reservedele ..... DA 4

Tekniske data ..... DA 4

Faregrader

⚠️FARE

Tilbehør og reservedele

Informationer om tilbehør og reservedele findes www.kaercher.com

Tekniske data

Før første gangs bruk av appa- ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Risikotrinn .... NO 1

Sikkerhetsanvisninger..... NO 1

Miljøvern ..... NO 1

Forskriftsmessig bruk ..... NO 1

Maskinorganer ..... NO 2

Gjennomstrømsbegrensning. . NO 2

Sprøytelist .... NO 2

Montering av sprøytelist NO 2

Montering av chassis (WR

50) NO 3

Drift NO 3

Temperaturvisning.....NO 3

Ugressfjerning ..... NO 4

Stans av driften ..... NO 4

Vedlikehold ..... NO 4

Transport. NO 4

Lagring ..... NO 4

Feilretting NO 4

Tilbehør og reservedeler..... NO 4

Tekniske data ..... NO 4

Risikotrinn

⚠️FARE

Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

▲ADVARSEL

Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Fare for personskade! Det er ikke tillatt å utføre endringer på maskinen.

⚠️FARE

Varmtvannsstråler er farlig ved usakkyndig bruk. Strålen må ikke brukes på personer, dyre, aktiv elektrisk utrustning eller på den brukte høytrykksspyleren.

ADVARSEL

Fare for forbrenning pga. varme overflater og fare for skålding!

Bruk vernehansker og vernebriller ved arbeid med apparatet.

Gjør deg kjent med sikkerhetsanvisningene for høytrykksvaskeren.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husingsavfallet, men lever den inn til reering.

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Forskriftsmessig bruk

Apparatet skal brukes til bekjemping av ugress kombinert med en varmtvanns høy-trykksspyler

Varmt vann (maks. 100°C) overføres trykkløst til plantene via dyser på sprøytelisten.

All annen bruk er forbudt.

Maskinorganer

For å kunne garantere en jevnt høy temperatur (over 90°C) på vannet, må det legges inn en powerdyse i spylelistens tilskruing for å begrense gjennomstrømmen.

Merknad

Den nødvendige powerdysen er tilpasset tilsvarende høytrykksspyler og må bestilles separat.

Varmtvanns høy-trykksspyler	Bestillingsnummer Powerdyse
HDS 6/14 C 2.113-070.0
HDS 6/14-4 C 2.113-070.0
HDS 7/12-4 M 2.113-006.0
HDS 7/16 C 2.113-041.0
HDS 8/17 C 2.113-071.0
HDS 8/18-4 C 2.113-071.0
HDS 8/18-4 M 2.113-071.0
HDS 9/18-4 M 2.113-005.0
HDS 10/20-4 M 2.113-021.0
HDS 12/18-4 S 2.113-010.0
HDS 13/20-4 S 2.113-025.0
HDS 1000 De 2.113-071.0
HDS 1000 Be 2.113-071.0
HDS 13/20 DeTr.1 2.113	-026.0
HDS 17/20 DeTr.1 2.113	-026.0

Merknad: Powerdysen til varmtvannshøytrykkspyleren som ikke er oppført her må etterspørres hos servicepartner.

Sprøytelist

Montering av sprøytelist

→ Påfør metallim 6.867-075.0 (vedlagt) på gjengene i stålrøret.
→ Skru sprøytelisten på strålerøret.

Merknad

Når metallimet er herdet, må forbindelsen ikke løsnes igjen.

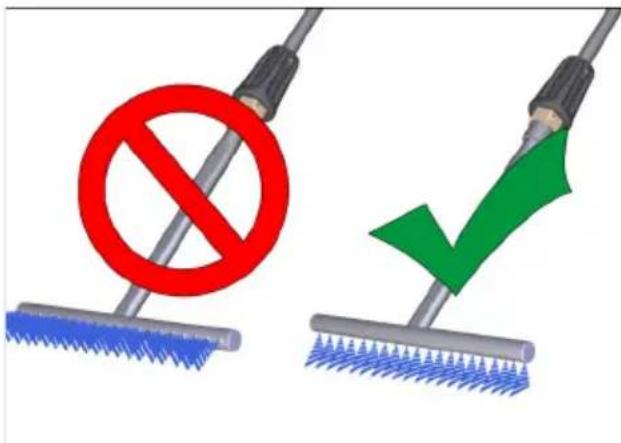

Åpningene på sprøytelisten må ikke peke forover, men nedover.

Montering av chassis (WR 50)

Merknad

Ved behov kan WR50 utstyres med chassis.

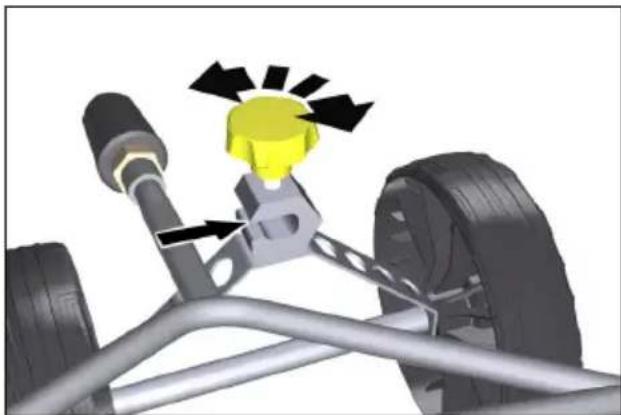

Innstill avstanden fra sprøytelisten til holderens overflate (ca. 50 mm - 100 mm over overflaten).

→ Løsne stjernehåndtaksskruen
→ Skyv sprøytelisten inn i holderen.
→ Trekk til stjernehåndtaksskruen.

Drift

ADVARSEL

Fare for forbrenning! Sprøytelisten må være slik montert, at utstrømsåpningene peker nedover.

→ Innstill apparatbryteren på høytrykkspyleren på maks. 98 °C.
→ Dersom det fins innstilles servo kontroll- styrer.

Merknad

Alt etter høyttrykkspyler, er oppvarmingstiden på mellom 2 og 5 minutter.

Temperaturvisning

→ Slå på høytrykksvaskeren og trekk i hendelen på høytrykkspistolen.
→ Vent til det strømmer varmt vann ut av sprøytelisten.
→ Temperaturvisningen forandres med økende vanntemperatur. Fra venstre til høyre skifter fargen på indikatorfeltene fra svart til brunt.
→ Når søylen helt til høyre blir grønn, er apparatet klart til bruk.

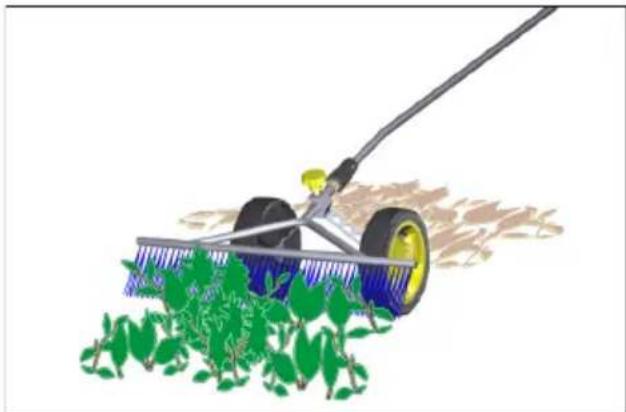

Ugressfjerning

→ Før sprøytelisten langsomt over ugresset.
→ Ved behov gjentas prosedyren flere ganger.

Merknad

Den optimale virkningen oppnås när det varme vannet siver nesten trykkløst ut med lett dampdannelse.

Stans av driften

ADVARSEL

Forbrenningsfare! La WR20 / WR 50 / WR 100 avkjøles før demonteringen.

→ Etter drift drives sprøytelisten med kaldt vann i 2 minutter til avkjøling.
→ Spyl sprøytelansen og chassiset (WR 50 / WR 100) med rent vann om nød-vendig.

Vedlikehold

→ Skal ikke utsettes for frost.
→ Fjern smuss, jord og planterester fra chassiset (WR 50 / WR 100)
→ Kontroller regelmessig om dysene på sprøytelisten er tette.

Transport

Pass på vekten av apparatet ved transport.

Lagring

■ Vær oppmerksom på vekten til apparatet ved lagring.
■ Lagre apparatet på et frostfritt sted.

Feilretting

Det strømmer damp ut av sprøytelisten:

→ Reduser temperaturinnstillingen på høytrykkspyleren.

Vannet som strømmer ut har for høyt trykk:

→ Monter powerdysen inn i tilskruingen.
→ Velg passende powerdyse (se tabell).

Høytrykkspyleren stanser / brenner på høytrykkspyler starter ikke:

→ Kontroller om dysene på sprøytelisten er tilsmusset.

→ Kontroller om sprøytelisten er forkalket. Hjul på chassis (WR 50 / WR 100) lar seg ikke dreie:

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Tekniske data

	WR 20 WR	50 WR 100
Arbeidsbredde 200mm 500mm 1000mm
Innløpstemperatur min. 90 °C
Vanntilførselstemperatur, maks. 100 °C
Innløpsmengde l/min 5,8–8,3 8,3–16,7 8,3–16,7
Vekt (kg) 0,3 2,2	1,2
